MODE D'EMPLOI Briljant Pro-User
FR: Notice d'assemblage et de sécurité
• L'assemblage du porte-vélos 46
• Montage du porte-vélos sur l'attache-remorque 48
• Démontage du porte-vélo de l'attache-remorque 49
• Installation des vélos sur le porte-vélos 50
• Support de la plaque & l'éclairage 52
• consignes de sécurité 53
• E n t r e t i e n & G a
• Description des pièces & dessin d'assemblage 55

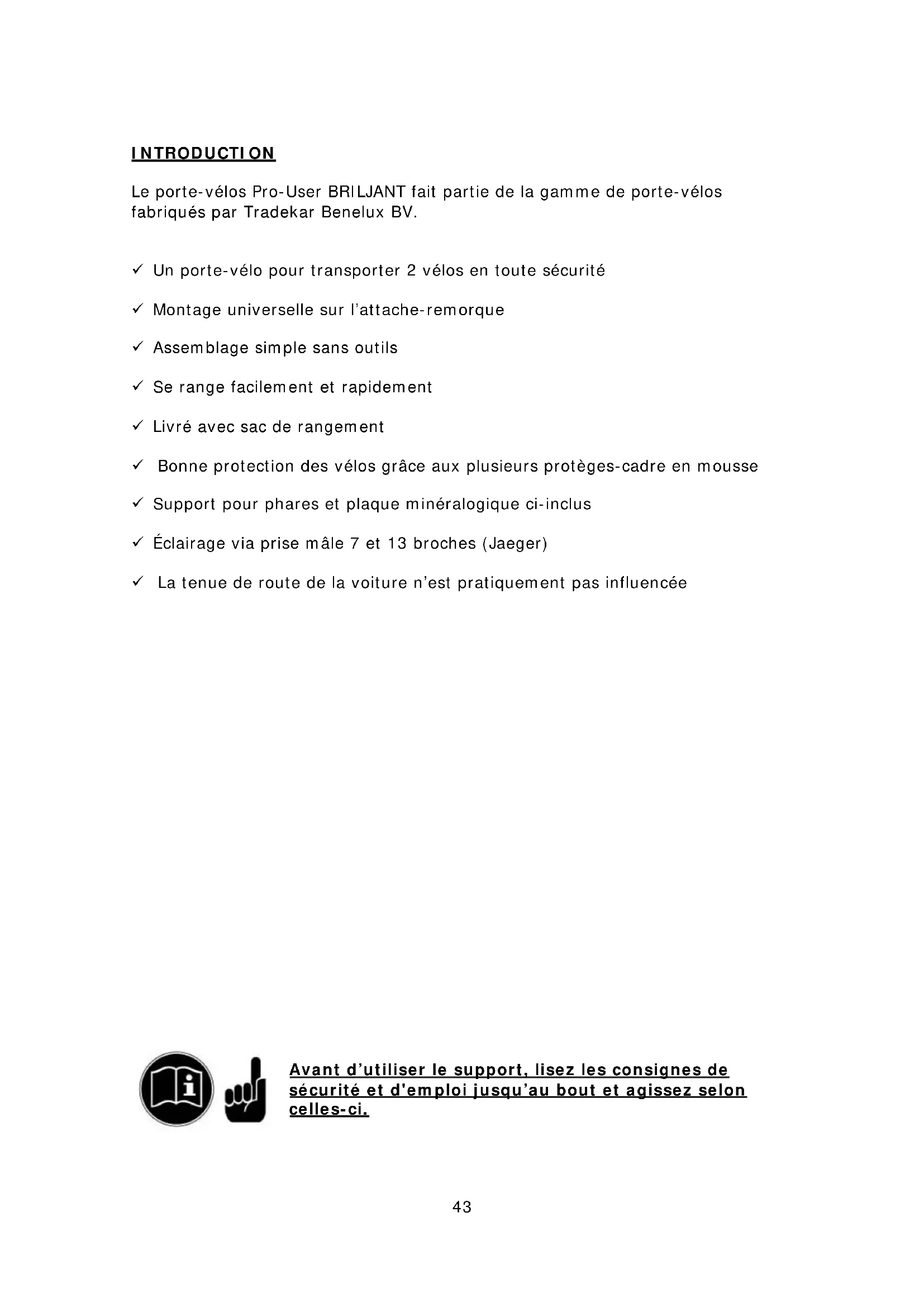

INTRODUCTIE
Le porte-vélos Pro-User BRILJANT fait partie de la gamme de porte-vélos fabriqués par Tradekar Benelux BV.
√ Un porte-vélo pour transporter 2 vélos en toute sécurité
√ Montage universelle sur l'attache-remorque
√ Assemblage simple sans outils
√ Se range facilement et rapidement
√ Livré avec sac de rangement
√ Bonne protection des vélos grâce aux plusieurs protèges-cadre en mousse
√ Support pour phares et plaque minéralogique ci-inclus
√ Éclairage via prise mâle 7 et 13 broches (Jaeger)
√ La tenue de route de la voiture n'est pratiquement pas influencée
Avant d'utiliser le support, lisez les consignes de sécurité et d'emploi jusqu'au bout et agissez selon celles-ci.
INFORMATIONS IMPORTANTES
A lire soigneusement avant la première utilisation.
Avant le montage et l'utilisation du produit, veuillez lire et comprendre entièrement le manuel d'instructions pour le montage et les prescriptions en matière de sécurité.
Veuillez effectuer l'assemblage et le montage du porte-vélos en suivant strictement les instructions du manuel de montage.
Les étapes reprises et les instructions en matière de sécurité pour le montage, le maniement et l'utilisation du porte-vélos doivent être rigoureusement suivies. La moindre divergence peut mener à un mauvais montage ou à une utilisation erronée.
Le support est adapté pour le transport de deux vélos au maximum. Faites attention à l'indice de dureté Brinell maximum autorisé. Vous trouverez celui-ci sur la plaque signalétique de l'attache-remorque de votre voiture (pour la plupart des voitures, celui-ci est de 75kg). Le poids total du support avec les vélos ne peut pas excéder l'indice de dureté Brinell maximum autorisé de l'attache-remorque.
La charge maximale sur le porte-vélos proprement dit peut être de 40kg. Le poids net du support est de 6,5kg.
| Force de traction maximale de l’attache remorque | Le poids à vide du porte-vélos | Charge maximum |
| 50kg | 6,5kg | Max. 40kg |
| 60kg | 6,5kg | Max. 40kg |
| 75kg | 6,5kg | Max. 40kg |
| 90kg | 6,5kg | Max. 40kg |
N'est pas approprié à un usage sur attache-remorque en aluminium.
Conserver ce manuel d'instructions de montage et ces prescriptions de sécurité dans votre véhicule.
SERVICE APRÈS VENTE
+31 (0) 345-470998 (lundi à jeudi 8:30-12:30)
service@tradekar.nl
L'ASSEMBLAGE DU PORTE-VÉLOS
Le porte-vélos est déjà partiellement pré-assemblé. Sortez tous les éléments de l'emballage et poser-les devant vous. Ce manuel indique l'assemblage étape par étape et à quel endroit et comment utiliser les pièces.
Etape 1

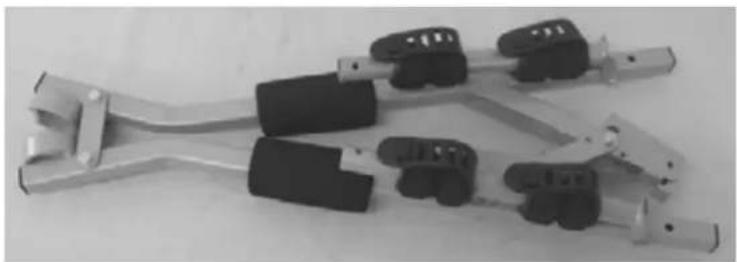

Les éléments:

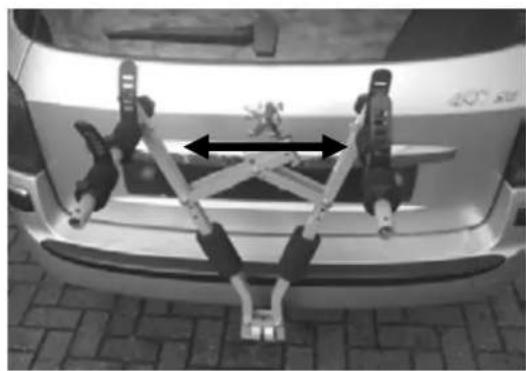

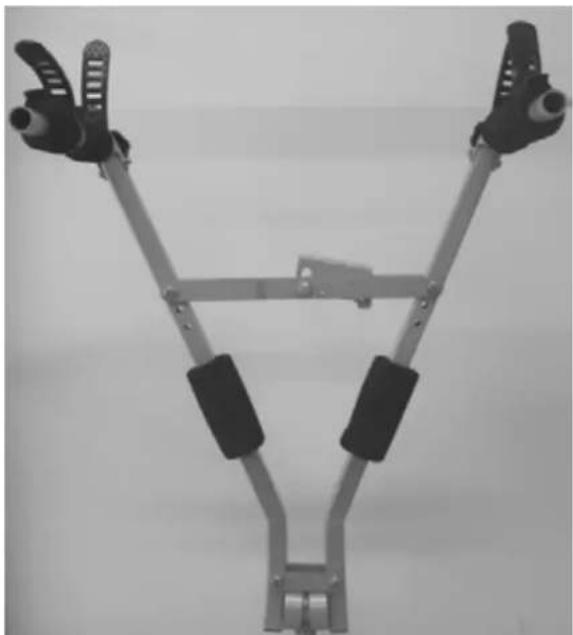

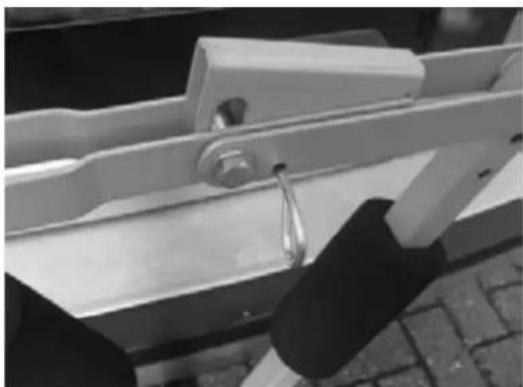

Déplier les deux tubes avec les attaches-vélos de telle manière qu'ils soient positionnés à 270° par rapport au grand tube. Fixer-les avec les Boutons en pvc (M8) ci-inclus.
Il est prêt pour emploi!

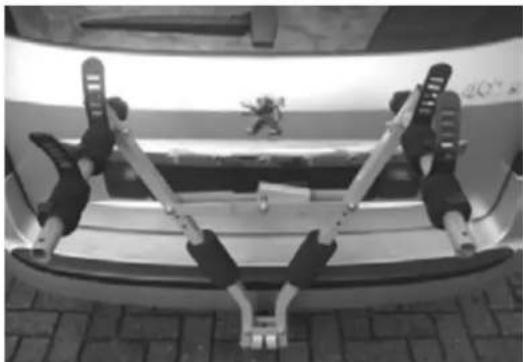

Résultat final:

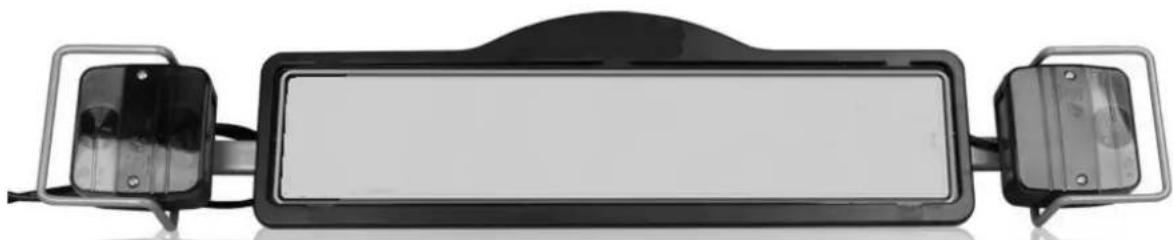

Le support à phares est une pièce à part qui peut être fixée aux bouts des tubes avec les accroches-vélos. Procéder d'abord à son assemblage.
Insérer les deux supports à phare (ampoules incluses) dans le rail. (Positionner le phare avec R à droite) Visser-les avec les deux boulons en pvc.
Devisser les vis du rail à phares avant l'assemblage du support de la plaque minéralogique et fixer ensuite ce support sur le rail. La plaque minéralogique doit être positionnée à hauteur des feux.
Résultat final:
Pour le montage du porte-vélos, veillez à ce que la voiture soit droite, que le moteur soit éteint et que le frein à main soit serré. Veillez à ce que l'attache- remorque ne soit pas endommagé, qu'il soit propre et sans graisse!

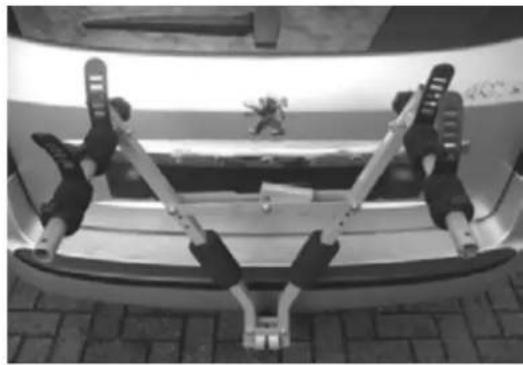

Placer le porte-vélos sur la boule de l'attache-remorque de façon bien droit. Déplier les deux grands tubes (La position est similaire à celle de la photo).

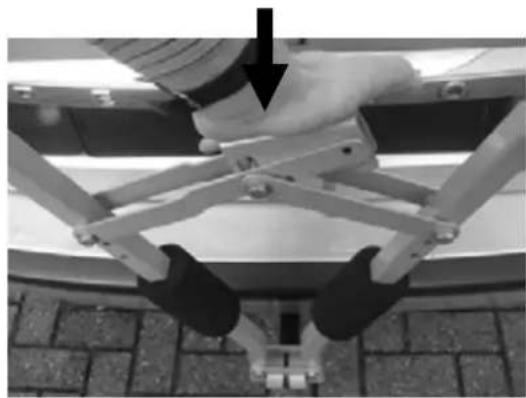

Poussez ensuite du plat de la main le levier de blocage vers le bas. Appuyez dessus jusqu'à ce que vous ne puissiez plus descendre plus bas (cela peut demander un peu d'effort physique).
ATTENTION : ne pas saisir le levier de blocage à pleine main, car vous pourriez vous blesser !
Relâchez ensuite le levier de blocage et, grâce au verrouillage, le porte-vélos restera bien fixé au crochet de remorquage.

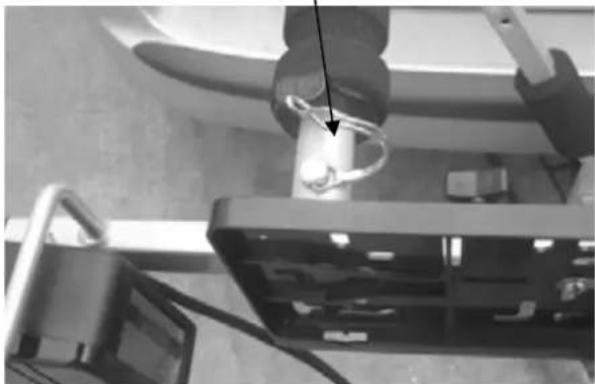

Placez ensuite la goupille de sécurité dans le trou conçu à cette fin. Le porte-vélo est maintenant prêt à être chargé !
Assurez-vous que le porte-vélo est bien verrouillé avec la goupille de verrouillage. Le porte-vélo ne doit jamais être utilisé si il n'est pas verrouillée avec la goupille de verrouillage.
DÉMONTAGE DU PORTE-VÉLO DE L'ATTACHE-REMORQUE
Pour ranger le support, suivez les instructions précédentes dans l'ordre inverse :
ATTENTION : Le port-vélo peut uniquement être levé si la rampe d'éclairage n'est pas monté !
(situation comme montrée sur l'image)

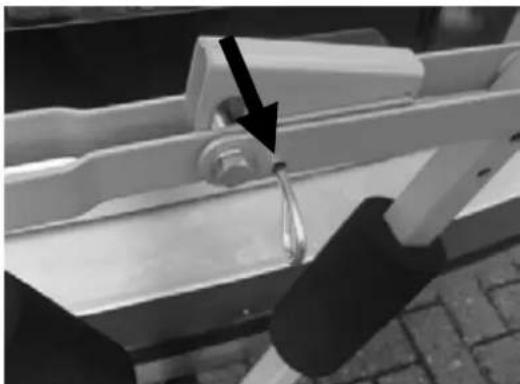

Pour retirer le porte-vélos du crochet de remorquage, retirez la goupille de sécurité du trou.

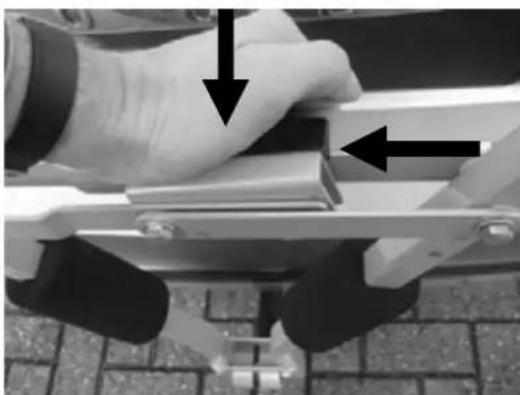

Repoussez à nouveau du plat de la main le levier de blocage vers le bas et bloquez de l'autre main (ou éventuellement avec les doigts) le porte-vélo en tirant le levier noir vers le haut (porte-vélos à l'arrière).
ATTENTION : étant donné que le portevélos peut faire l'objet d'une forte tension, le levier peut revenir vers le haut très rapidement et avec un peu de force !
Enlevez le port-vélo du crochet d'attelage et puis pliez le ensuite (Attention de ne pas vous coincez les doigts ! ).

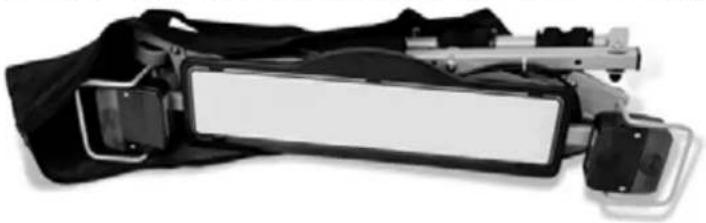

Le porte-vélo peut maintenant être replié et rangé.
ATTENTION : Monter d'abord les vélos et par la suite la plaque minéralogique avec l'éclairage.

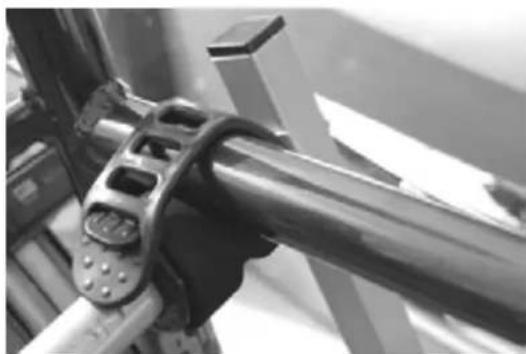

Les accessoires en mousse protègent bien le vélo. Vous pouvez les déplacer là où bon vous semble.

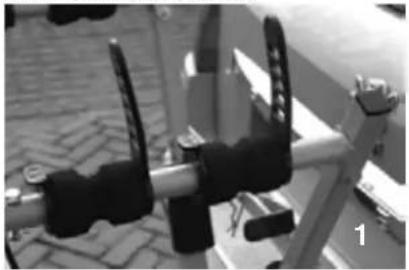

1) Le cadre du vélo est protégé par la mousse en caoutchouc.
2) Les deux rouleaux en mousse des deux tubes fournissent une protection latérale
3) Ensuite vous avez deux protections rectangulaires en mousse caoutchouc à placer entre les vélos

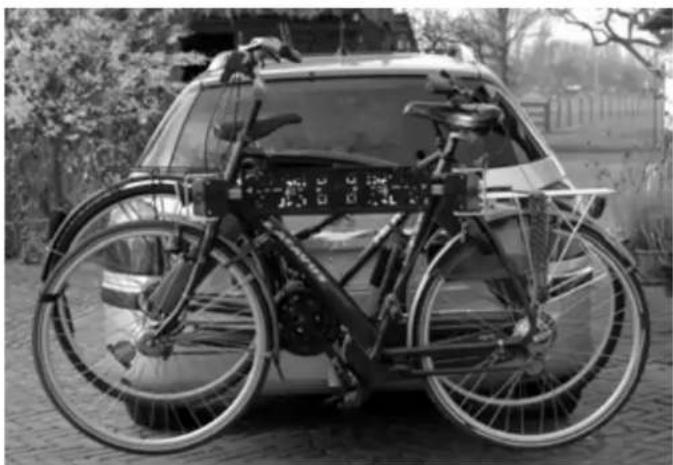

Installation des Vélos sur le porte-vélos: Les vélos sont suspendus par les cadres dans les attaches-vélos.
Veillez à ce qu'aucune pièce du vélo ne puisse se perdre durant le transport (accus, pompe à vélo, compteurs de vitesse, paniers, sacoches de vélo, sièges pour vélo, etc.). Enlevez toujours celles-ci avant de démarrer ! Ces éléments pourraient en effet se détacher au cours du transport en raison de l'augmentation des vibrations et de la résistance à l'air et constituer un danger pour les usagers de la route.
Le premier vélo (max. 20kg) doit être placé dans le premier ensemble en mousse en caoutchouc (le plus proche de la voiture) et attachez le avec la ceinture en caoutchouc intégrée.

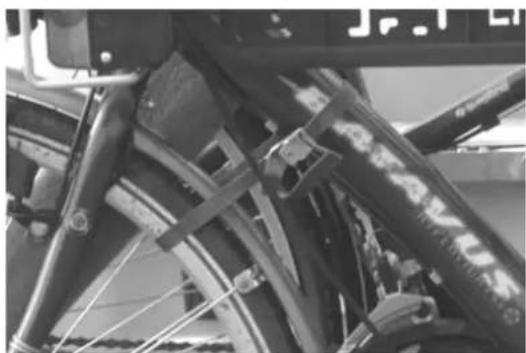

Puis, la roue avant doit être fixée avec la ceinture de sécurité de \~65cm. Cela permet à la roue avant de ne pas bouger.
Le deuxième vélo se met dans le sens opposer, placer dans le deuxième ensemble en mousse caoutchouc et accrocher le avec les ceintures de caoutchouc intégrées et avec la ceinture de sécurité pour la roue avant

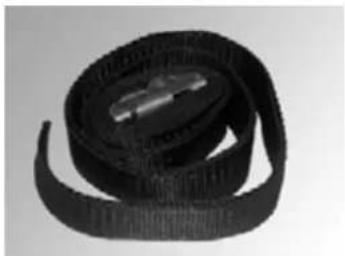

Attachez les bicyclettes avec la ceinture de sécurité longue en la posant à travers les cadres des bicyclettes et autour de l'étrier. Serrez ensuite cette ceinture de sécurité fermement.
Après avoir bien attachés les vélos, installer la signalisation. L'éclairage et la plaque minéralogique peuvent être insérés dans les bouts du petit tube déplié. Verrouiller-les par les deux goupilles de sûreté.
Maintenant, branchez les prises mâles d'éclairage (7 ou 13 broches).
Faites attention que la conduite avec le porte-vélo sans rampe d'éclairage (y compris la plaque de minéralogique) n'est pas autorisée!

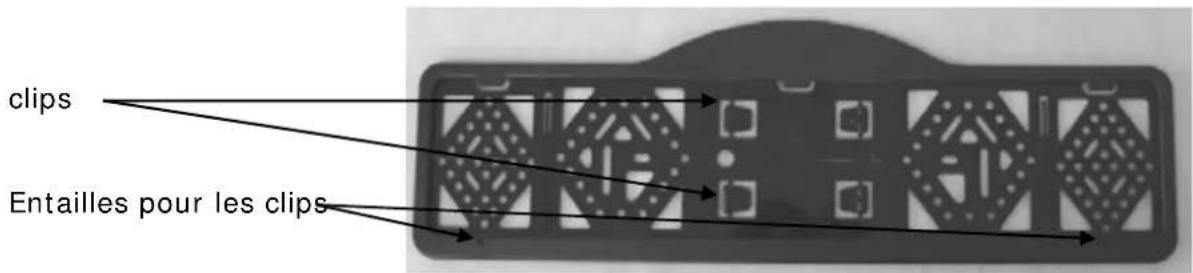

Les clips de fixation (2) pour la fixation de la plaque d'immatriculation peuvent être enfoncés et se trouvent sur le support de la plaque (voir photo).


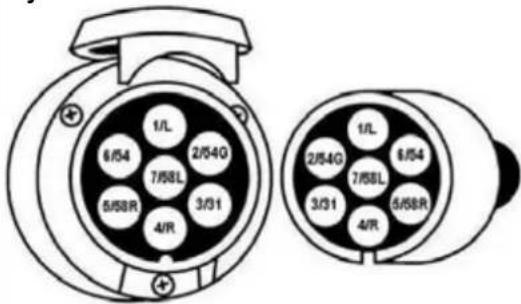

Ce porte-vélos est équipé d'éclairage. L'éclairage peut être branché sur la multiprise de l'attache-remorque de votre voiture. Étant donné qu'il existe plusieurs sortes de prises en circulation, ce support offre le choix entre la prise
mâle 7 broches et la prise mâle 13 broches (Jaegers). De ce fait, le support s'adapte à chaque attache-remorque !
Chaque prise constitue une seule pièce moulée. Nous vous conseillons de couvrir la prise non utilisée avec une petite protection inclus dans ce kit.
System universel 7 broches | 1/L2/54G3/314/R5/58R6/547/58L | Clignotant gauchePas encore attribuéMasseClignotant droitLanterne droiteFeux stopLanterne gauche | jauneblancvertmarronrougenoir |

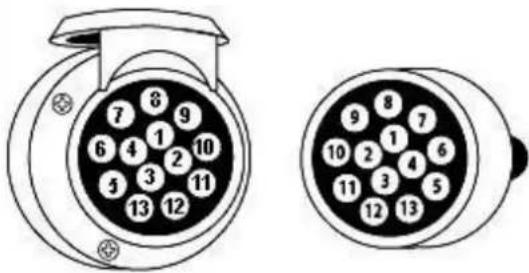

System Jaegers 13 broches(DIN 72.570) | 12345678910111213 | Clignotant gauchePas encore attribuéMasseClignotant droitLanterne droiteFeux stopLanterne gauchePas encore attribuéPas encore attribuéPas encore attribuéPas encore attribuéMassePas encore attribué | jauneblancvertmarronrougenoir |
CONSIGNES DE SÉCURI TÉ
Gardez l'attache-remorque propre et dégraissé.
Avant son utilisation, vérifiez que le porte-vélos ne soit pas endommagé. Les pièces endommagées ou usées doivent immédiatement être remplacées. N'utilisez que des pièces de rechange originales.
N'apportez aucune modification au porte-vélos (mécanique ou électronique). Ceci pourrait être extrêmement dangereux. Les revendications en matière de garantie seront refusées et nous ne pourrons plus garantir le bon fonctionnement du porte-vélos si des modifications y ont été apportées. Nous ne sommes pas responsables des dégâts occasionnés par une installation ou une manipulation incorrecte ou en cas de modifications.
Vérifiez régulièrement le bon fonctionnement de l'éclairage du porte-vélos.
Veillez toujours à la fixation correcte des vélos au moyen des sangles.
Utilisez toujours les sangles supplémentaires pour une meilleure protection de vos vélos. Posez celles-ci autour des étriers en U et des cadres des vélos et resserrez-les correctement.
Veillez à ce qu'aucune pièce du vélo ne puisse se perdre durant le transport (accus, pompe à vélo, compteurs de vitesse, paniers, sacoches de vélo, sièges pour vélo, etc.). Enlevez toujours celles-ci avant de démarrer !
Contrôlez régulièrement que toutes les sangles, boutons rotatifs et fixations soient bien attachés et fixez-les si nécessaire.
Durant le roulage, ne couvrez pas les vélos d'une housse.
Le roulage avec un porte-vélos influence la tenue de route de la voiture. Adaptez dès lors votre vitesse. Évitez également les actions de freinage et les mouvements de volant brusques.
Tenez compte du fait qu'en cas de marche arrière, la voiture est plus longue que la normale!
En outre, nous attirons l'attention sur le fait que les exigences légales pour le transport de marchandises à l'arrière de votre véhicule sont d'application.
Pour les véhicules disposant d'une aide au stationnement, il se pourrait qu'apparaisse un message d'erreur en cas de montage du porte-vélos. Débranchez l'aide au stationnement pendant l'utilisation du porte-vélos.
Si la voiture est équipée d'une ouverture automatique du hayon et que le porte-vélos à été monté, celle-ci devra être désactivée ou ouverte exclusivement de manière manuelle.
Retirez le porte-vélos de l'attache-remorque avant de vous rendre au lavage automatique d'automobiles.
Le porte-vélos n'est pas adapté à une utilisation du véhicule hors-route.
Si le support n'est pas utilisé, il doit être démonté de l'attache-remorque.
Après utilisation ce porte-vélos se range facilement dans le coffre du véhicule ou n'importe ou à la maison ou au garage. Une sacoche est fournie pour bien pouvoir ranger l'ensemble du porte-vélos.
En cas de pannes ou de problèmes, veuillez contacter votre fournisseur Pro-User.
ENTRETI EN
Après utilisation, entreposez le porte-vélos nettoyé et séché. Laver éventuellement au jet d'eau, au moyen d'un tuyau d'arrosage, pour enlever la boue et autres saletés.
Gardez propre et dégraissé l'attache-remorque de la voiture.
Gardez propre et dégraissé le raccord du porte-vélos.
Vérifiez régulièrement que le porte-vélos ne soit pas endommagé. Les pièces endommagées ou usées doivent immédiatement être remplacées. N'utilisez que des pièces de rechange originales.
Contrôler régulièrement les boulons et les écrous du porte-vélos et serrez-les si nécessaire.
Traitez immédiatement les dégradations du vernis à l'aide d'une couche d'enduit.
Lubrifiez régulièrement les pièces rotatives et mobiles.
GARANTLE
Ce produit bénéficie d'une période de garantie de 2 ans. Attention : la garantie ne couvre qu'une utilisation normale du porte-vélos. Les dégâts occasionnés par une utilisation incorrecte ne seront en aucun cas couverts. Ceci inclut également les pannes ou les défauts qui se sont produits en raison d'un montage incorrect. Pour veiller à l'application des conditions de garantie, vous devez (faire) effectuer l'entretien conformément aux prescriptions en la matière. Réclamation de Garantie n'est pas possible sans preuve d'achat. Nous nous réservons le droit de vous portez en compte les frais résultants de réparations occasionnées par des éléments dont nous ne sommes pas responsables, comme un montage et/ou une utilisation incorrectes, des dégâts suite à des accidents, etc.

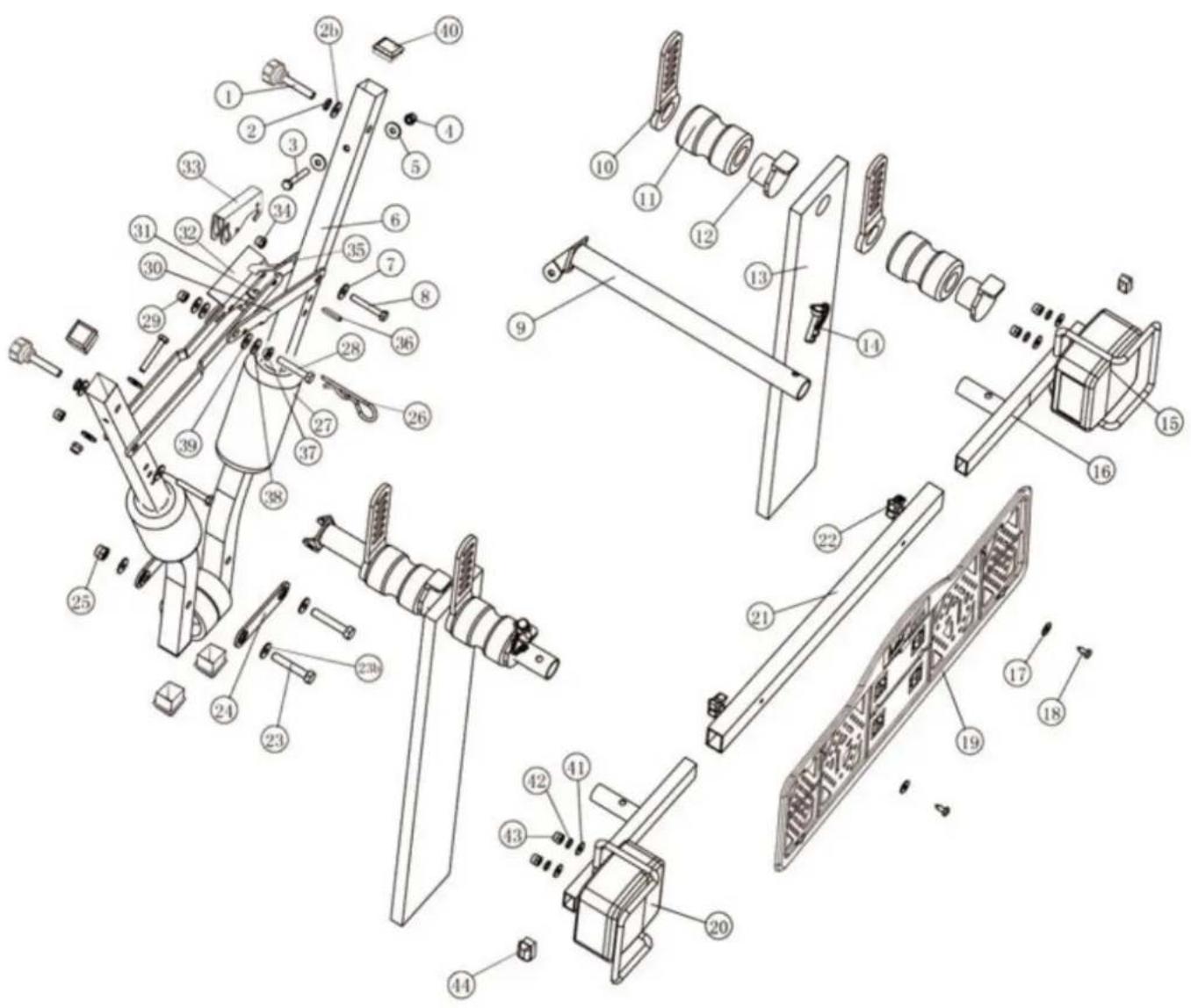

DESCRIPTION DES PIÈCES
| Posnr. | Description | Nombre | Dimension |
| 1 | Bouton en pvc 2 | M8 | |
| 2 | Rondelle 2 M8 | ||
| 2b | Rondelle 2 M8 | ||
| 3 Boulon à 6 pans 2 M6x40 | |||
| 4 | Ecrou 2 M6 | ||
| 5 | Rondelle 4 M6 | ||
| 6 Cadre de base 1 | |||
| 7 | Rondelle 2 M8 | ||
| 8 Boulon à 6 pans 2 M8x40 | |||
| 9 | Tube 2 | ||
| 10 | Attache-vélo flexible en caoutchouc | 4 | |
| 11 Protection cadre en mousse 4 | |||
| 12 | Clip en pvc 4 | ||
| 13 | Protection en mousse | 2 | |
| 14 Goupille de sûreté | 2 | ||
| 15 Phare arrière droit 1 | |||
| 16 Support à phare (R= D/ L = G) | 2 | ||
| 17 Rondelle 2 M5 | |||
| 18 Vis | 2 | ||
| 19 Support plaque minéralogique | 1 | ||
| 20 Phare arrière gauche | 1 | ||
| 21 Rail à phares | 1 | ||
| 22 Bouton à visser en pvc | 2 M6 | ||
| 23 Boulon à 6 pans 2 M8x45 | |||
| 23b | Rondelle | 4 | M8 |
| 24 Pièce de raccordement | 2 | ||
| 25 | Ecrou | 2 | M8 |
| 26 Goupille de sûreté | 1 | ||
| 27 Protection cadre en mousse | 2 | ||
| 28 Boulon à 6 pans 1 M8x45 | |||
| 29 | Ecrou | 1 | M8 |
| 30 Levier de verrouillage droit | 1 | ||
| 31 | Pin | 1 | |
| 32 Levier de verrouillage gauche | 1 | ||
| 33 Levier de verrouillage | 1 | ||
| 34 | Ecrou | 2 | M8 |
| 35 | Ressort | 1 | |
| 36 | Pin | 1 | |
| 37 | Rondelle en pvc | 1 | |
| 38 | Rondelle 2 M8 | ||
| 39 | Rondelle en nylon | 10 M8 | |
| 40 | Protection pour extrémité | 4 | 25X25 |
| 41 | Rondelle 4 M5 | ||
| 42 | Rondelle 4 M5 | ||
| 43 | Ecrou | 4 | M5 |
| 44 | Protection pour extrémité | 4 | 25X15 |
