Produkttyp	Fahrradträger für Anhängerkupplung
Marke	Pro-User
Modell	Briljant
Kapazität	2 Fahrräder
Maximale Belastung auf dem Fahrradträger	40 kg
Nettogewicht des Fahrradträgers	6,5 kg
Zulässiges Gesamtgewicht (Kupplung + Träger + Fahrräder)	Bis zu 90 kg je nach Kupplung
Befestigung	An der Anhängerkupplung, universell
Montage	Werkzeuglos, klappbar
Beleuchtung	Stecker 7- und 13-polig (Jaeger), Rückleuchten inklusive
Kennzeichenschild	Halterung inklusive mit Clips
Schutz	Schaumstoff-Rahmenschoner, Sicherheitsgurte
Aufbewahrungstasche	Inklusive
Pflege	Mit Wasser reinigen, bewegliche Teile schmieren, Schrauben prüfen
Garantie	2 Jahre
Kundendienst	[phone], [e-mail]

Häufig gestellte Fragen - Briljant Pro-User

Wie hoch ist die maximale Kapazität dieses Fahrradträgers?

Der Fahrradträger Briljant kann bis zu 2 Fahrräder transportieren, mit einem maximalen Gewicht von 40 kg für Träger + Fahrräder.

Wie montiere ich den Fahrradträger auf der Anhängerkupplung?

Setzen Sie den Fahrradträger auf die Anhängerkupplung, klappen Sie die großen Rohre aus, drücken Sie den Verriegelungshebel nach unten, bis ein Klicken zu hören ist, und stecken Sie dann den Sicherheitsstift in das vorgesehene Loch.

Kann ich diesen Fahrradträger auf einer Aluminium-Anhängerkupplung verwenden?

Nein, dieser Fahrradträger ist nicht für die Verwendung an einer Aluminium-Anhängerkupplung geeignet. Überprüfen Sie vor der Montage das Material Ihrer Kupplung.

Wie installiere ich die Fahrräder auf dem Fahrradträger?

Hängen Sie die Fahrräder am Rahmen in die Fahrradhalterungen ein, verwenden Sie die Schaumstoff-Rahmenschoner, um Kratzer zu vermeiden. Befestigen Sie das Vorderrad mit dem Sicherheitsgurt und binden Sie dann beide Fahrräder mit dem langen Gurt zusammen.

Wie schließe ich die Beleuchtung an?

Der Fahrradträger ist mit 7-poligen und 13-poligen Steckern (Jaeger) ausgestattet. Schließen Sie den an, der zu Ihrem Fahrzeug passt. Decken Sie den nicht verwendeten Stecker mit der mitgelieferten Abdeckung ab.

Welche regelmäßige Pflege ist erforderlich?

Reinigen Sie den Fahrradträger nach Gebrauch mit Wasser und trocknen Sie ihn ab. Schmieren Sie bewegliche und rotierende Teile. Überprüfen Sie regelmäßig den Zustand der Gurte, Schrauben und der Beleuchtung.

Wird der Fahrradträger mit einer Aufbewahrungstasche geliefert?

Ja, eine Aufbewahrungstasche ist im Lieferumfang enthalten, um den Transport und die Lagerung des Fahrradträgers bei Nichtgebrauch zu erleichtern.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie die Anschlüsse der Stecker (7- oder 13-polig) und den Zustand der Glühbirnen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Pro-User-Kundendienst.

Kann ich mein Auto in einer automatischen Waschanlage waschen, wenn der Fahrradträger montiert ist?

Nein, entfernen Sie den Fahrradträger immer, bevor Sie in eine automatische Waschanlage fahren, um Schäden am Träger und am Fahrzeug zu vermeiden.

Wie demontiere ich den Fahrradträger von der Kupplung?

Entfernen Sie den Sicherheitsstift, drücken Sie den Verriegelungshebel nach unten, heben Sie dann den Fahrradträger an, indem Sie den schwarzen Hebel nach oben ziehen. Achten Sie auf die Federspannung.

BEDIENUNGSANLEITUNG Briljant Pro-User

DE: Montageanleitung und Sicherheitsvorschriften

Fietsdrager/ Fahrradträger/ Bike carrier/ Porte-vélos

BRI LJANT

BRILJANT BRILJANT BRILJANT

PROUSER BIKE CARRIERS®

l n h o u d s o p g a v e

- l n t r o d u c t i e - B e l a n g r i j k e i n

• Montage des Fahrradträgers 19

• Montage des Fahrradträgers auf der Anhängerkupplung 21

• Demontage des Fahrradträgers von der Anhängerkupplung 22

• Montage von den Fahrrädern auf dem Fahrradträger 23

• Der Kennzeichenhalter & die Beleuchtung 25

- Sicherheitsvorschriften 26

- W a r t u n g & G a r a

• Stückliste & Explosionszeichnung 28

T a b l e o f c o n t e

• I n t r o d u c t i o n

- l m p o r t a n t i n f o

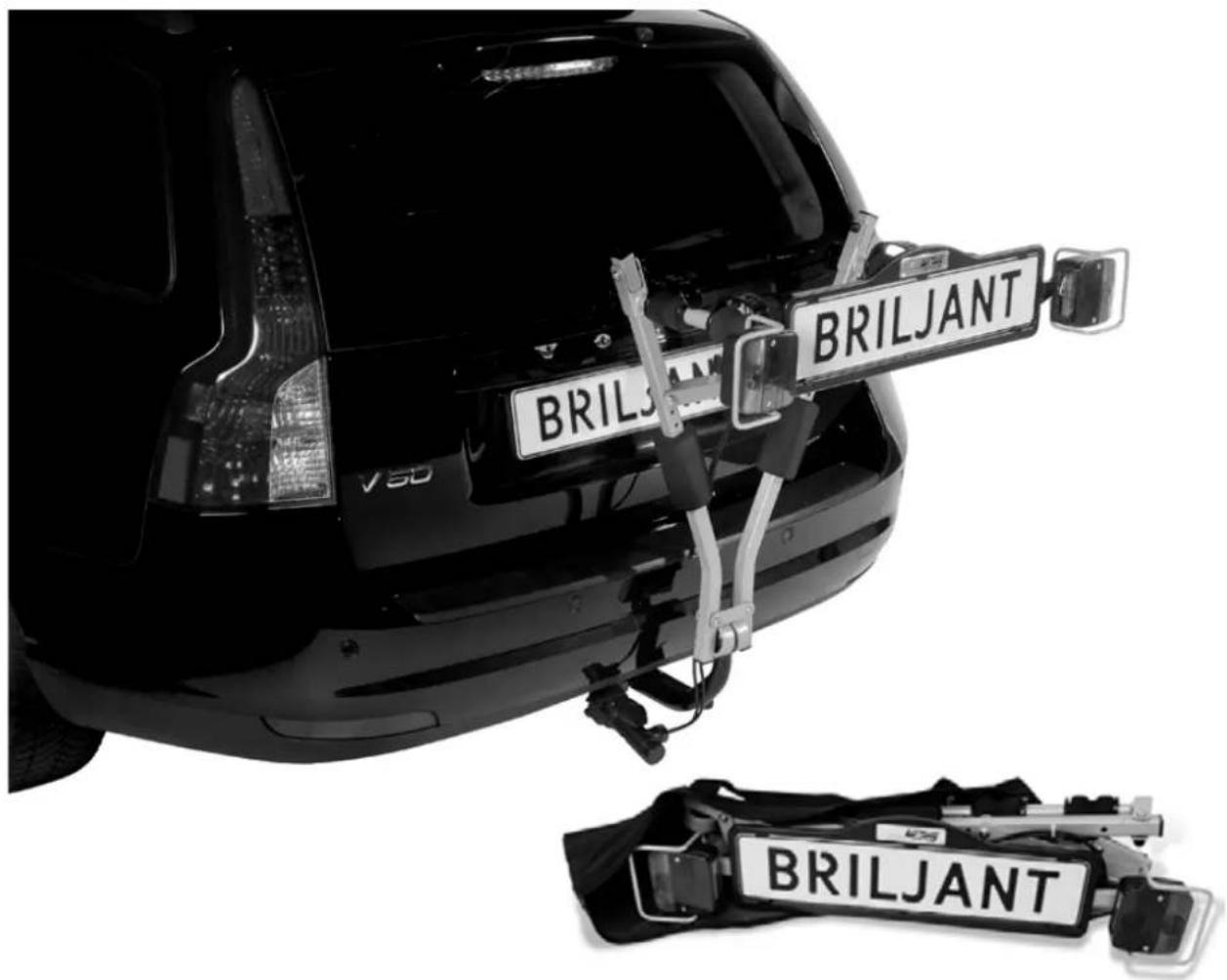

Der BRILJANT Pro User Fahrradträger ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

√ Kupplungs-Fahrradträger für den Transport von 2 Fahrrädern
√ Universelle Montage auf die Anhängekupplung
√ Einfach zu montieren ohne Werkzeuge
√ Einfache und schnelle Lagerung
√ Aufbewahrungstasche gehört zum Lieferumfang
√ Guter Schutz der Fahrräder durch verschiedene Gummi-Unterlagen
√ Inklusive Beleuchtung und Kennzeichenhalter
√ Beleuchtung mittels 7 und 13 poligem (Jaegers) Stecker
√ Fahrverhalten vom Auto wird kaum beeinflusst

Lesen Sie bevor Sie den Träger benutzen sorgfältig die Montageanleitung und die wichtigen Informationen durch und handeln Sie danach.

WICHTIGE INFORMATION

Vor Erstgebrauch lesen!

Dieses Produkt nicht montieren und benutzen, bevor die Montageanleitung und die Sicherheitsvorschriften völlig durchgelesen und klar verstanden worden sind.

Der Heckträger muss sicher gemäß diese Montageanleitung montiert werden.

Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. Bereits geringste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen.

Der Träger ist geeignet für den Transport von bis zu zwei Fahrrädern. Bitte beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiten.

Das maximale Gewicht der Fahrräder kann 40kg betragen. Das Eigengewicht des Trägers ist ca. 6,5kg.

Max. Stützlast Anhängerkupplung	Eigengewicht Fahrradträger	Max. Nutzlast am Fahrradträger
50kg	6,5kg	Max. 40kg
60kg	6,5kg	Max. 40kg
75kg	6,5kg	Max. 40kg
90kg	6,5kg	Max. 40kg

Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.

Diese Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführen.

Support Endverbraucher

[phone] (Montag bis Donnerstag 8:30-12:30 Uhr)

[e-mail]

MONTAGE DES FAHRRADTRÄGERS

Dieser Fahrradträger ist teilweise vormontiert. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Step bei Step wird Ihnen deutlich beschrieben welche Bauteile Sie für die weitere Montage des Fahrradträgers benötigen.

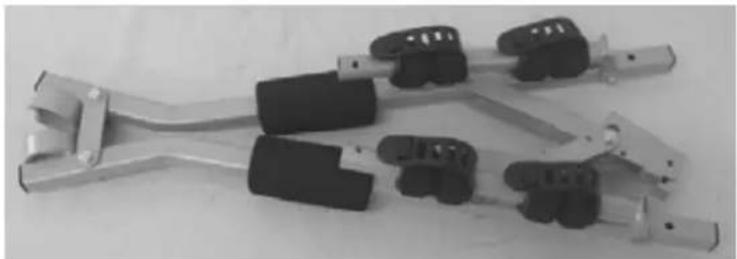

Step 1

Bauteile:

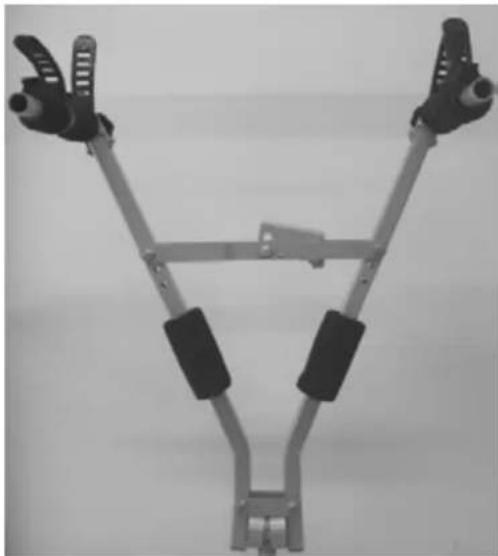

Klappen Sie die zwei mit einem Scharnier verbundenen Hängebügel auseinander, sodass diese 90° zur Basis des Trägers stehen. Schrauben Sie diese anschließend mit den mitgelieferten Kunststoff Rändelschrauben (M8) fest.

Drehen Sie die Kunststoff Rändelschrauben gut fest!

Der Träger ist jetzt praktisch schon gebrauchsfähig!

Endresultat:

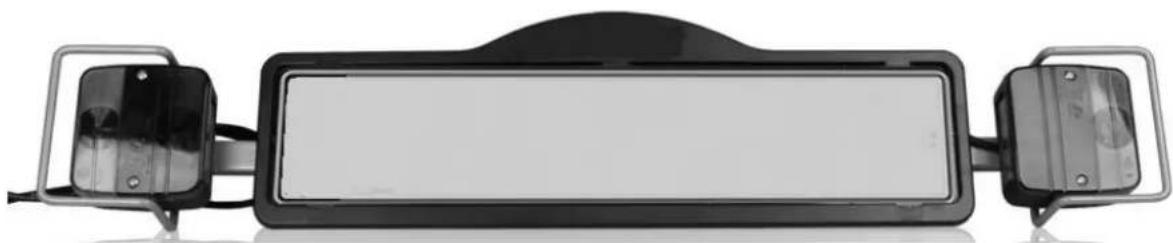

Die Beleuchtungseinheit ist ein loses Teil des Fahrradträgers, welches in die Enden der Hängebügel befestigt werden kann. Hierzu muss diese Beleuchtungseinheit aber erst noch zusammen gebaut werden.

Schieben Sie die zwei Rücklichthalter (inkl. Lampen) in die Lampenhalterschiene (Achten Sie darauf, dass die Lampe mit "R" an die rechte Seite platziert wird) und schrauben diese mit den zwei Kunststoff Rändelschrauben fest.

Drehen Sie bevor Sie den Kennzeichenhalter montieren die Schrauben für die Befestigung des Kennzeichenhalters aus der Lampenschiene heraus und befestigen den Kennzeichenhalter mit diesen Schrauben. Der Kennzeichenhalter muss auf einer Höhe mit der Beleuchtung liegen.

Endresultat:

MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG

Für die Montage des Fahrradträgers sollte das Auto am besten auf gerader Strecke stehen, der Motor ausgeschaltet und die Handbremse angezogen sein. Achten Sie darauf, dass die Anhängerkupplung unbeschädigt, fettfrei und von jeglichen Lackschichten befreit ist!

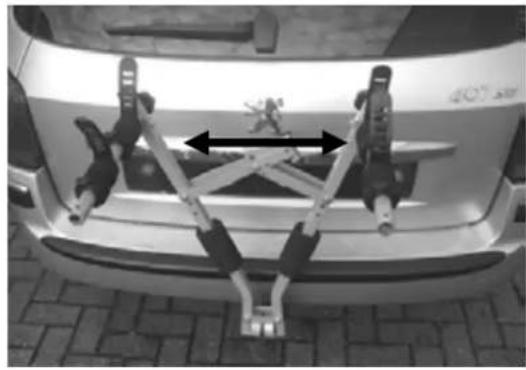

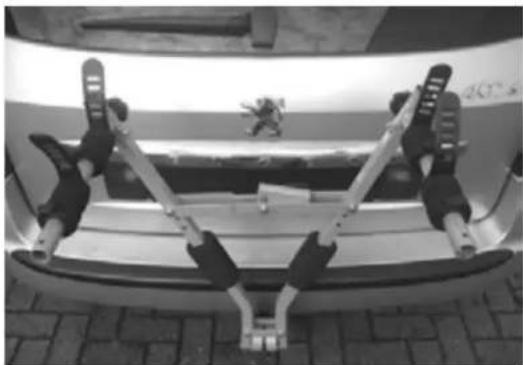

Platzieren Sie den Fahrradträger auf die Kugel der Anhängerkupplung. Richten Sie den Träger optisch aus und drücken die beiden Streben nach außen.

(Situation, wie im Bild zu sehen)

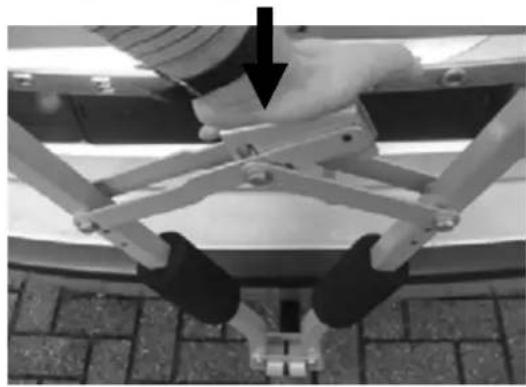

Jetzt mit der flachen Hand den Verriegelungshebel nach unten drücken. Drücken Sie, bis er sich nicht weiter nach unten drücken lässt; dazu braucht man etwas Kraft.

ACHTUNG: Den Verriegelungshebel nicht mit der ganzen Hand festhalten, da man sich sonst verletzen könnte!

Danach den Verriegelungshebel loslassen, sodass die Verriegelung dafür sorgen kann, dass der Träger stabil auf der Anhängerkupplung befestigt bleibt.

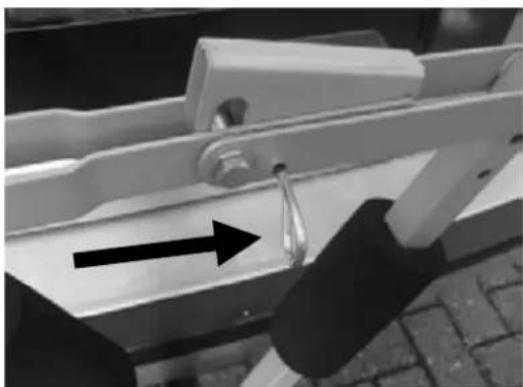

Platzieren Sie nun den Sicherheitsstift in die dafür vorgesehene Bohrung. Der Träger ist nun fertig für das Beladen mit den Fahrrädern!

Achten Sie immer darauf, dass der Fahrradträger ordnungsgemäß mit dem Sicherheitsstift gesichert ist. Ohne diese zusätzliche Sicherung darf der Träger nicht benutzt werden.

DEMONTAGE DES FAHRRADTRÄGERS VON DER ANHÄNGERKUPPLUNG

Bei Demontage des Trägers befolgen Sie die oben genannten Anweisungen in umgekehrter Reihenfolge:

HINWEIS: Der Fahrradträger kann nur von der Anhängerkupplung demontiert werden, wenn der Lampenhalter nicht montiert ist!

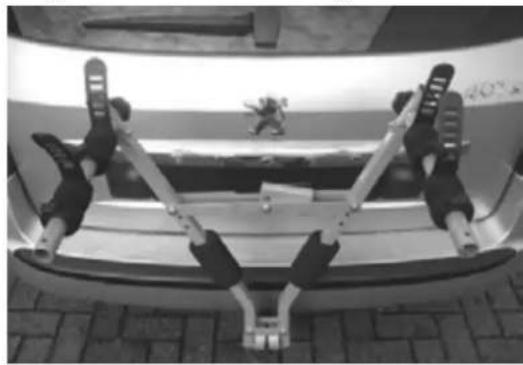

(Situation, wie im Bild zu sehen)

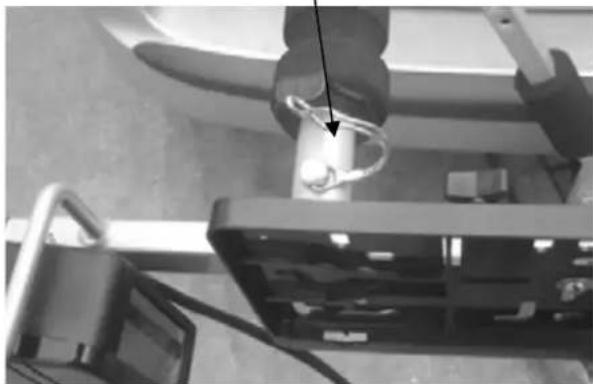

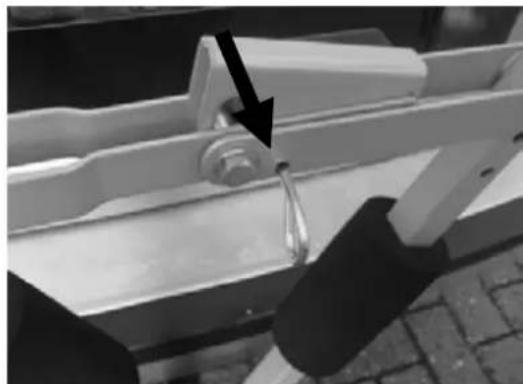

Um den Träger von der Anhängerkupplung zu lösen, erst den Sicherungsstift herausnehmen.

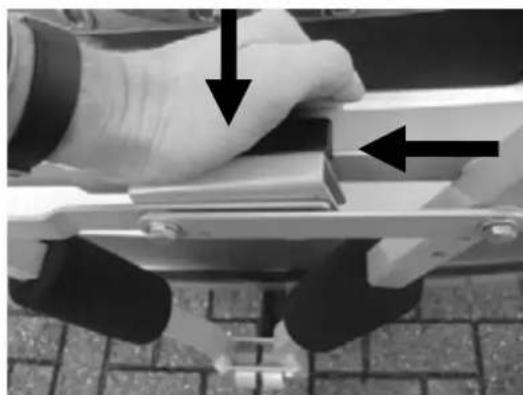

Jetzt mit der flachen Hand den Verriegelungshebel nach unten drücken und mit der anderen Hand (oder eventuell den Fingern) den Träger an den schwarzen Griffen (Rückseite des Trägers) nach oben ziehen.

ACHTUNG: Da der Träger ziemlich viel Spannung ausübt, kann der Hebel sehr schnell und kräftig aufklappen!

Entfernen Sie nun den Fahrradträger von der Anhängerkupplung und klappen diesen zusammen (Achten Sie dabei auf Ihre Finger!).

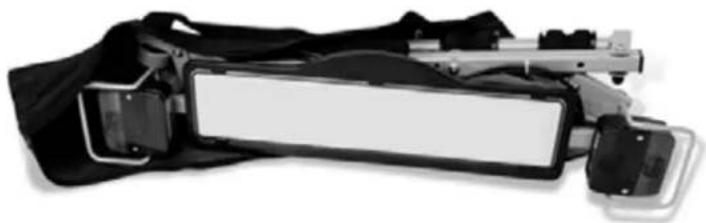

Der Heckträger kann jetzt zusammengeklappt aufbewahrt werden.

ACHTUNG: Nach dem Beladen der Fahrräder kann die Beleuchtungseinheit mit dem Kennzeichenhalter befestigt werden.

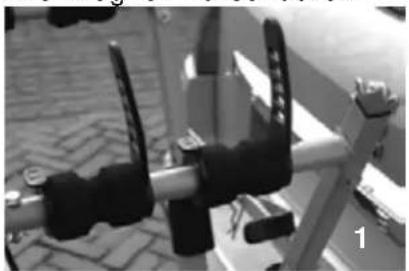

Die Fahrräder werden durch verschiedene Schaumgummiteile gut geschützt. Diese Schaumgummiteile können verschoben werden um die Fahrräder so gut wie möglich zu schützen.

1) Das Schaumgummi der Hängebügel
2) Zwei Schaumgummirollen an den Streben des Trägers befestigt, welche die Fahrradrahmen von den Seiten schützen
3) Zwei rechteckige Schaumgummiteile anbei, die zwischen den Fahrrädern platziert werden können (hängend an die Hängebügel).

Montage der Fahrräder auf dem Fahrradträger: In Prinzip hängen die Fahrräder mit den Fahrradrahmen an den Hängebügeln.

Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.). Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren! Diese Teile können sich während des Transports aufgrund des erhöhten Luftwiderstand und der entstehende Vibrationen lösen und andere Verkehrsteilnehmer in Gefahr bringen.

Das erste (und schwerste, max. 20kg) Fahrrad muss in der hinteren Schaumstoffhalterung platziert werden (am nächsten zum Fahrzeug).

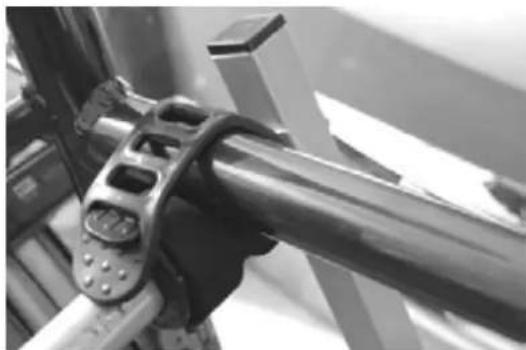

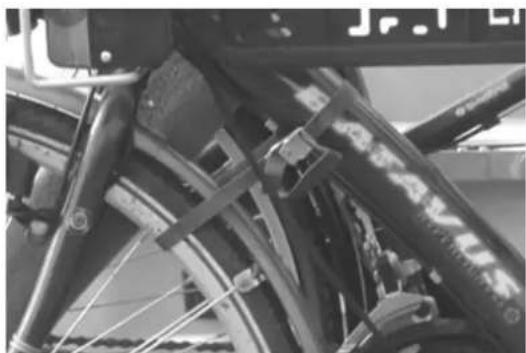

Zuerst machen Sie mit den flexiblen Gummibändern die Fahrradrahmen an die Hängebügel fest.

Anschließend machen Sie das Vorderrad und damit gleichzeitig auch den Fahrradlenker mit den mitgelieferten Spannband von \~65cm Länge fest. Dies fixiert das Vorderrad während der Fahrt.

Platzieren Sie das zweite Fahrrad in entgegengesetzter Richtung zum ersten Fahrrad in die zweite Schaumstoffhalterung und sichern Sie dies mit den integrierten flexiblen Gummibändern und darnach auch das Vorderrad mit den mitgelieferten Spannband von \~ 65cm Länge.

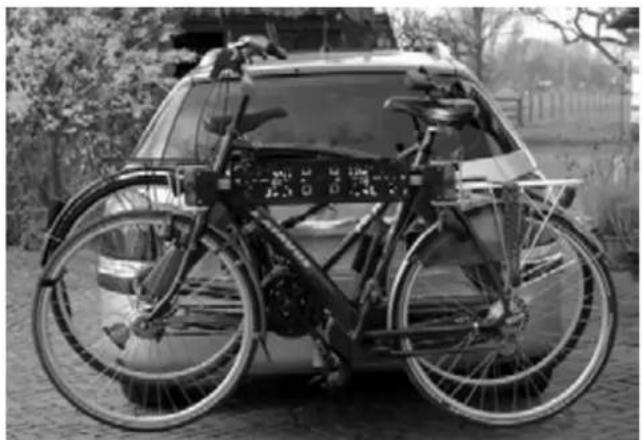

Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den Hauptrahmen des Trägers herum und ziehen den Sicherheitsgurt fest an.

Wenn die Fahrräder gut befestigt sind kann die Beleuchtung angebracht werden. Die vormontierte Beleuchtungseinheit mit Kennzeichenhalter in die Enden der Hängebügel schieben. Anschließend müssen diese gesichert werden mit den zwei Sicherheitsfederstiften.

Verbinden Sie nun den Beleuchtungsstecker (7 oder 13-polig) mit dem entsprechendem Anschluss an Ihrem Fahrzeug. Überprüfen Sie die Leuchten auf korrekte Funktion.

ACHTUNG: Das Fahren ohne Beleuchtungsrahmen (inklusive Kennzeichen) ist nicht erlaubt!

DER KENNZEICHENHALTER

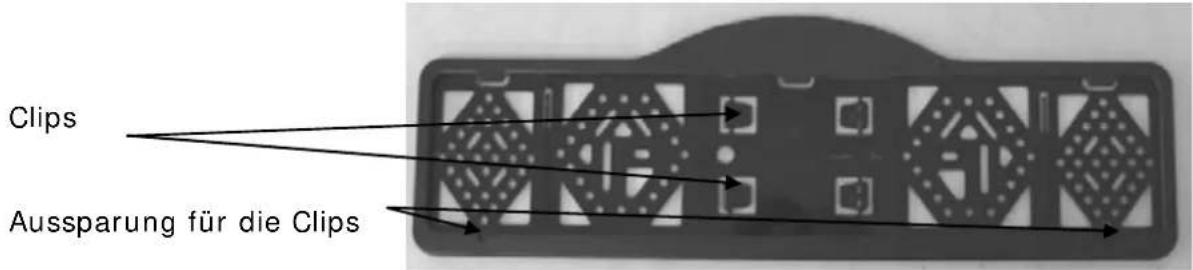

Die Montage-Clips (2) für die Befestigung des Kennzeichens sind Ausdrückteile und befinden sich im Kennzeichenhalter (siehe Foto)

Clips Aussparung für die Clips

DIE BELEUCHTUNG

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13

poligen Stecker (Jaegers). Dadurch ist der

Träger geeignet für jede Art von

Anhängerkupplungen bzw. den zugehörigen Steckdosen.

Beide Stecker befinden sich im selben Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

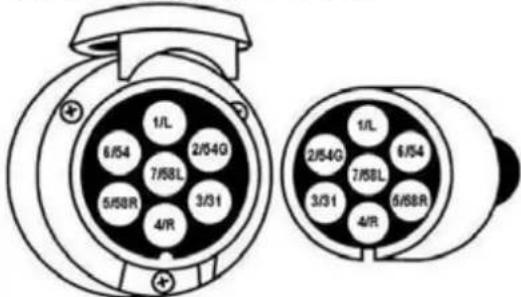

Universal System 7 Pin	1/L2/54G3/314/R5/58R6/547/58L	Blinker linksNicht belegtMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte links	gelbweißgrünbraunrotschwarz

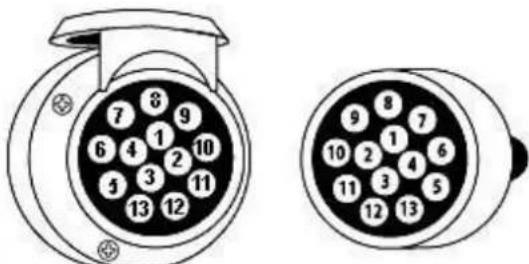

Jaegers System 13 Pin(DIN 72.570)	12345678910111213	Blinker linksNicht belegtMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksNicht belegtNicht belegtNicht belegtNicht belegtMasseNicht belegt	gelbweißgrünbraunrotschwarz

Die Kugelfläche muss sauber und fettfrei sein, sowie frei von Lack.

Kontrollieren Sie den Fahrradträger vor dem Gebrauch auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Veränderungen am Heckträger sind grundsätzlich nicht zugelassen (mechanisch oder elektronisch). Dies kann sehr gefährlich sein. Garantieansprüche werden nicht mehr angenommen und wir können das richtige Funktionieren des Fahrradträgers nicht mehr garantieren, wenn Modifikationen durchgeführt worden sind. Wir haften nicht für irgendwelchen durch unrichtige Installation, Bedienung oder Modifikation verursachten Schaden.

Kontrollieren Sie regelmäßig die Beleuchtung Ihres Fahrradträgers auf die korrekte Funktion hin.

Sorgen Sie immer dafür, dass die Fahrräder mit Spanngurten festgezurrt worden sind.

Benutzen Sie immer den zusätzlichen Spanngurt als zusätzliche Sicherung Ihrer Fahrräder. Legen Sie diesen um den U-Bügel und die Fahrradrahmen herum und ziehen Sie ihn anschließend gut fest.

Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (Batterien, Fahrradpumpe, Tachometer, Körbe, Sattel usw.,) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren!

Alle Spanngurte und Halterungen des Fahrradträgers auf festen Sitz hin prüfen und bei Bedarf nachziehen.

Die Fahrräder nicht durch Planen oder Schutzüberzüge o.ä. abdecken.

Das Fahren mit einem Fahrradträger beeinflusst das Fahren mit Ihrem Auto. Passen Sie Ihre Fahrgeschwindigkeit also an diesen Umstand an (max. 120km/h). Vermeiden Sie auch ruckartige Lenk- und Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr Auto länger ist als üblich!

Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderungen von Gütern hinter Ihrem Fahrzeug.

Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionen kommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benutzung des Fahrradträgers die Einparkhilfe aus.

Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen.

Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.

Wenn der Träger nicht verwendet wird, sollte der Träger von der Anhängerkupplung entfernt werden.

Nach Gebrauch ist der Träger einfach und leicht abzubauen und in den Kofferraum, Haus oder Garage zu verstauen. Der Fahrradträger wird mit einer handlichen Tragetasche geliefert, in der alle Teile des Fahrradträgers aufbewahrt werden können.

Sollten Fehler oder Probleme auftreten, benachrichtigen Sie Ihren Pro User Lieferant.

WARTUNG

Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen.

Halten Sie die Anhängerkupplung sauber und fettfrei.

Halten Sie die Trägerkupplung sauber und fettfrei.

Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.

Lackschichtbeschädigungen sofort mit (Grundier) Farbe behandeln.

Drehende und bewegende Teile regelmäßig schmieren.

GARANTIE

Für dieses Produkt gewähren wir für die Bauteile und Funktion eine 2-jährige Garantie. Diese Garantie gilt natürlich nur bei einer sachgerechten Verwendung des Fahrradträgers und deckt keine Schäden ab, die durch Missbrauch entstanden sind. Das Gleiche gilt auch für eine unsachgerechte oder falsche Montage. Um die Gültigkeit der Garantie sicherzustellen, führen Sie bitte die Instandhaltung entsprechend dem Instandhaltungsabschnitt aus. Garantieanspruch ohne Kaufbeleg ist nicht möglich. Wir behalten uns das Recht vor, dass die Kosten für Aufwendungen, wenn Sie außerhalb des Unternehmensbereichs wegen falscher oder nicht sachgerechter Montage, Missbrauch oder Unfallschäden usw.

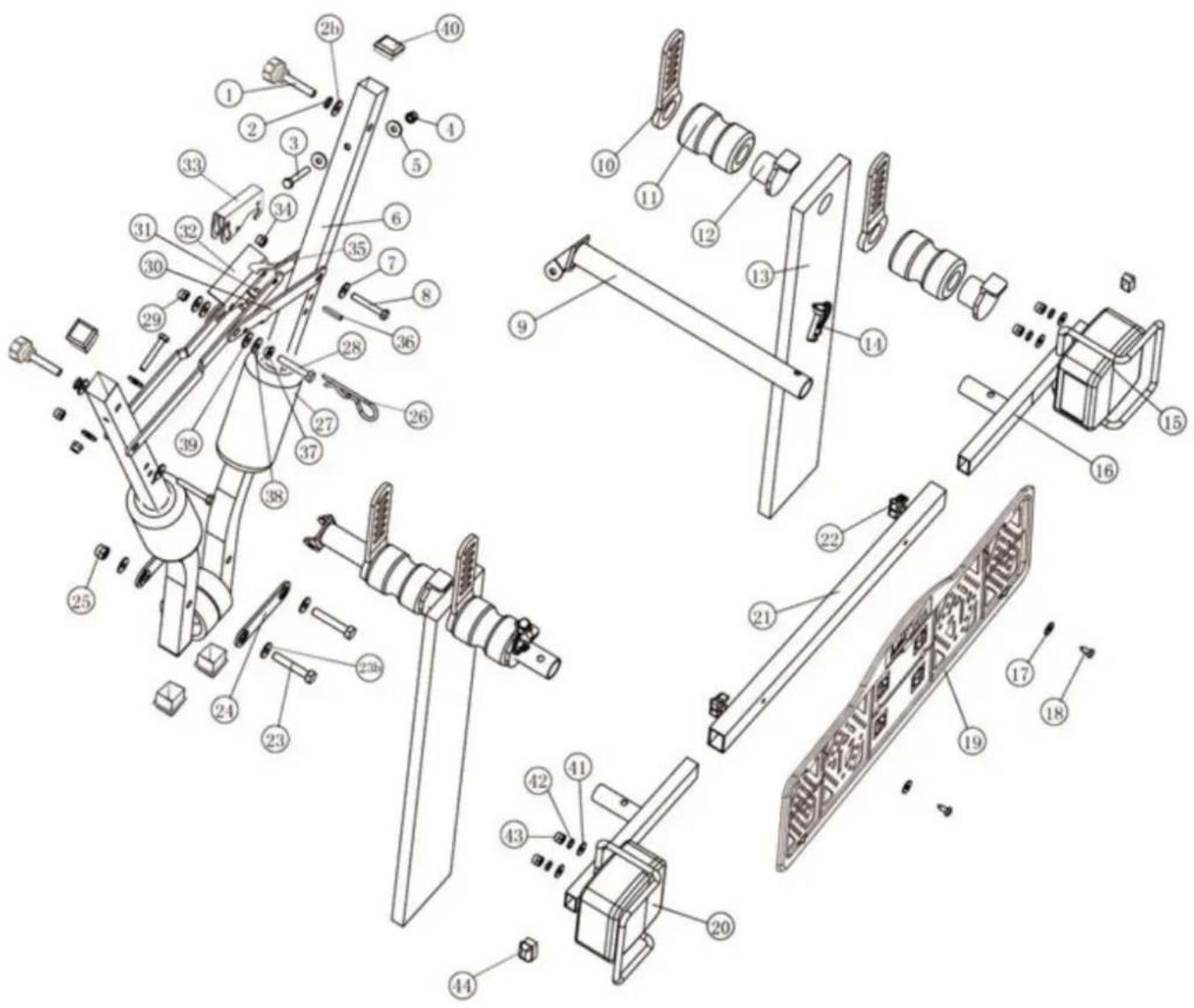

STÜCKLISTE

Pos.	Beschreibung Anzahl Maße
1	Kunststoff Rändelschraube	2	M8
2	Scheibe 2 M8
2b	Scheibe (Feder) 2	M8
3	Sechskantschraube 2	M6x40
4	Selbstsichernde Mutter	2	M6
5	Scheibe 4 M6
6	Basisrohr 1
7	Scheibe 2 M8
8	Sechskantschraube 2	M8x40
9	Hängebügel 2
10	Flexibles Gummiband (Rahmen)	4
11	Schaumgummi Schutz	4
12	Kunststoff Ausdrückteil	4
13	Schaumgummi Schutz	2
14	Sicherheitsstift	2
15	Rechtes Rücklicht	1
16	Lampenschutz (R/L)	2
17	Scheibe 2 M5
18	Schraube	2
19	Kennzeichenhalter	1
20	Linkes Rücklicht	1
21	Lampenhalter Schiene	1
22	Kunststoff Rändelschraube	2	M6
23	Sechskant Schraube	2	M8x45
23b	Scheibe	4	M8
24	Verbindungsbügel	2
25	Selbstsichernde Mutter	2	M8
26	Sicherheitsstift	1
27	Schaumgummi Schutz	2
28	Sechskantschraube	1	M8x45
29	Selbstsichernde Mutter	1	M8
30	Verriegelungshebel rechter Teil	1
31	Nagel	1
32	Verriegelungshebel linker Teil	1
33	Verriegelungshebel	1
34	Selbstsichernde Mutter	2	M8
35	Feder	1
36	Federstift	1
37	Plastik Scheibe	1
38	Scheibe	2	M8
39	Nylon Scheibe	10	M8
40	Endkappe	4	25x25
41	Scheibe	4	M5
42	Scheibe (Feder) 4	M5
43	Selbstsichernde Mutter	4	M5
44	Endkappe	4	25x15
