GEBRUIKSAANWIJZING Briljant Pro-User
NL: Montagehandleiding en Veiligheidsvoorschriften
• In elkaar zetten van de fietsendrager
• Montage van de fietsendrager op de trekhaak 8
• Demontage fietsendrager van de trekhaak 9
• Montage van de fietsen op de fietsendrager 10
- De nummerplaathouder & de verlichting 12
• Veiligheidsvoorschriften 13
- Onderhoud & garantie 14
- Onderdelenlijst & explosietekening 15
l n h a l t s v e r z e i c
• Einführung 17
- W i c h t i g e l n f o r

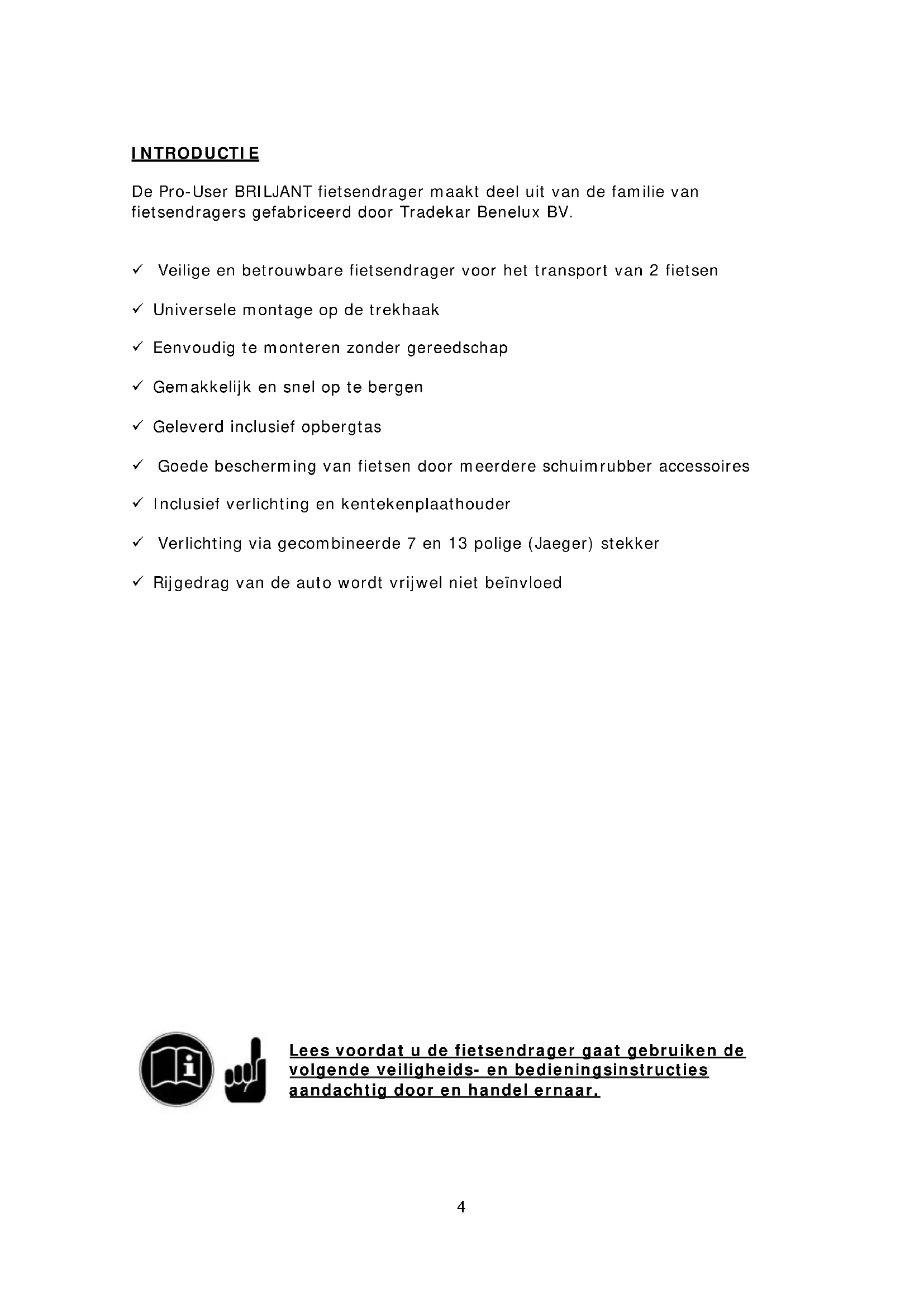

De Pro-User BRILJANT fietsendrager maakt deel uit van de familie van fietsendragers gefabriceerd door Tradekar Benelux BV.
√ Veilige en betrouwbare fietsendrager voor het transport van 2 fietsen
√ Universele montage op de trekhaak
√ Eenvoudig te monteren zonder gereedschap
√ Gemakkelijk en snel op te bergen
√ Geleverd inclusief opbergtas
√ Goede bescherming van fietsen door meerdere schuimrubber accessoires
√ Inclusief verlichting en kentekenplaathouder
√ Verlichting via gecombineerde 7 en 13 polige (Jaeger) stekker
√ Rijgedrag van de auto wordt vrijwel niet beïnvloed
Lees voordat u de fietsendrager gaat gebruiken de volgende veiligheids- en bedieningsinstructies aandachtig door en handel ernaar.
BELANGRI JKE INFORMATI E
Voor gebruik goed doorlezen!
Dit product niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zijn doorgelezen en duidelijk zijn.
De assemblage en montage van de fietsendrager alleen volgens deze montagehandleiding uitvoeren.
De stappen die worden genoemd en de veiligheidsinstructies voor montage, bediening en gebruik van de fietsendrager, moeten beslist worden opgevolgd. Al de kleinste afwijkingen kan leiden tot verkeerde montage of verkeerd gebruik.
De drager is geschikt voor het vervoeren van maximaal twee fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg). Het totale gewicht van de drager inclusief de fietsen mag niet hoger zijn dan de maximaal toelaatbare kogeldruk van de trekhaak.
De maximale belasting op de fietsendrager zelf mag 40kg zijn.
Het eigen netto gewicht van de drager is Ca. 6,5kg.
| Maximale kogeldruk Gewicht fietsendrager Max. belasting | ||
| 50kg | 6,5kg | Max. 40kg |
| 60kg | 6,5kg | Max. 40kg |
| 75kg | 6,5kg | Max. 40kg |
| 90kg | 6,5kg | Max. 40kg |
Niet geschikt voor het gebruik op aluminium trekhaken.
Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.
CONSUMENTEN HELPDESK & SUPPORT
0345-470998 (maandag t/m donderdag 8:30-12:30uur)
service@tradekar.nl
IN ELKAAR ZETTEN VAN DE FIETSENDRAGER
De fietsdrager is al gedeeltelijk voorgemonteerd. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap zal duidelijk beschreven en te zien zijn welke onderdelen nodig zijn voor de verdere montage van de fietsdrager en de fietsen.
Stap 1
Onderdelen:

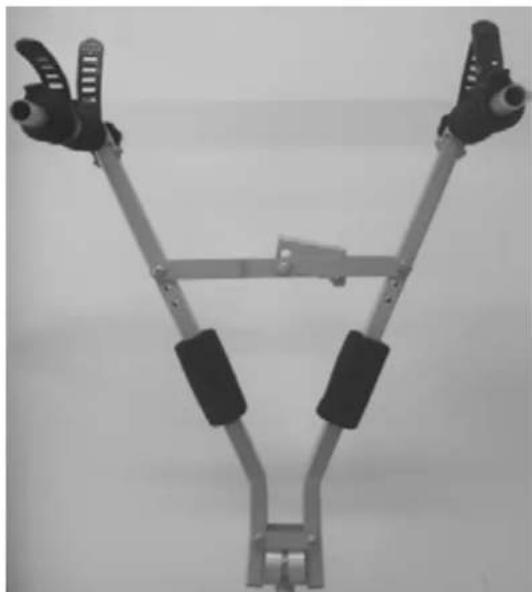

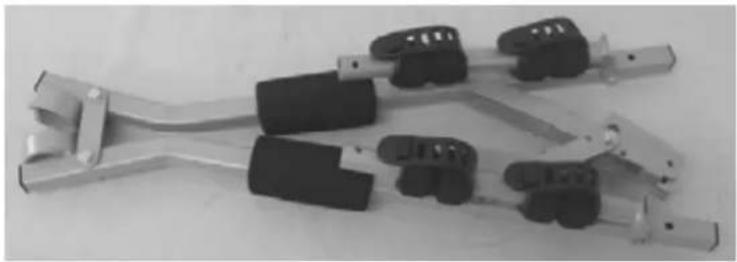

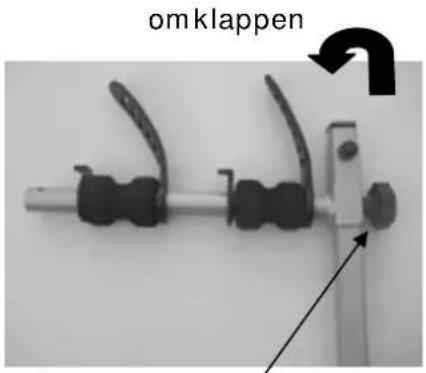

Klap de twee scharnierbare hangbeugels uit zodat deze 90 graden op de basis van de drager staat. Schroef deze vervolgens vast met de bijgeleverde kunststof draaiknoppen (M8).
Draai de kunststof draaiknoppen goed stevig vast!
De drager is in principe klaar voor gebruik!


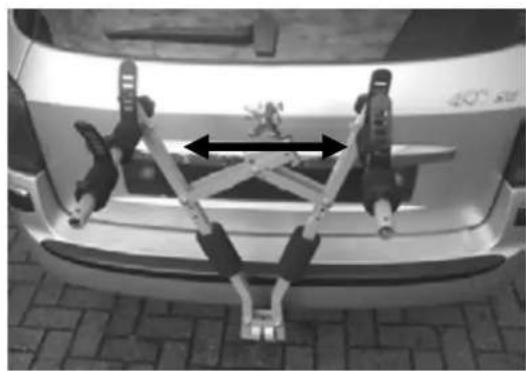

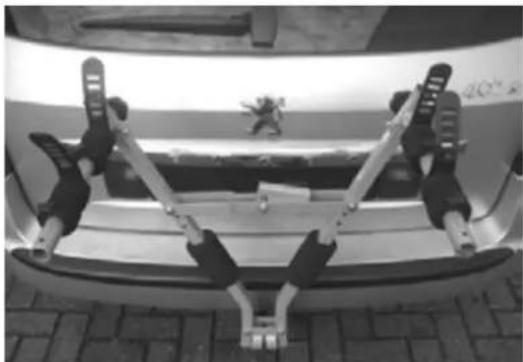

Eindresultaat:

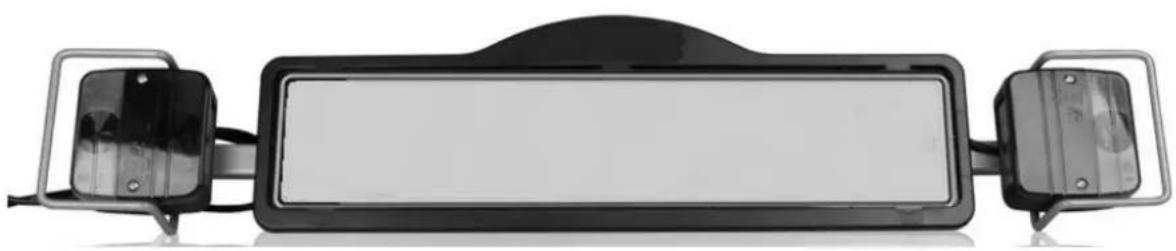

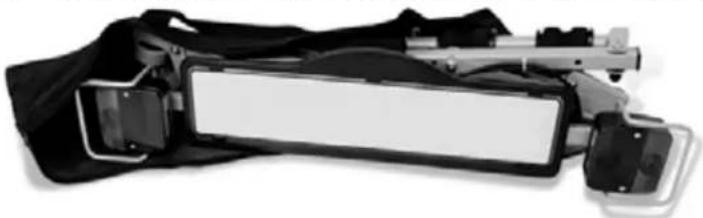

De lichtbalk is een los deel van de fietsdrager welke in de uiteinden van de hangbeugels bevestigd kan worden. Hij dient echter eerst samengebouwd te worden.
Schuif de twee achterlichthouders (incl. lampen) in de lamphouder rail (Zorg er voor dat de lamp met "R" erop aan de rechterkant geplaatst wordt) en schroef deze vast met de twee kunststof knoppen.
Draai vervolgens de schroefjes voor het monteren van de kentekenhouder uit de lamphouder-rail en monteer vervolgens ook de kentekenhouder aan de rail. De kentekenhouder moet op gelijke hoogte als de verlichting liggen.
Eindresultaat:
Voor de montage van de fietsendrager kan de auto het beste recht staan, de motor uit staan en de handrem aangetrokken zijn. Let op dat de trekhaak onbeschadigd, schoon en vetvrij is!
Plaats de fietsendrager op de kogel van de trekhaak. Zet deze optisch recht en klap de drager voorzichtig uit door de "benen" uit elkaar te drukken totdat er een echte krachtinspanning nodig is (positie is ongeveer zoals op de foto).
Druk daarna met de vlakke hand de vergrendel hendel naar beneden. De "benen" zullen nu nog meer uit elkaar gaan. Druk totdat deze niet meer verder naar beneden te drukken is (Dit kan een behoorlijke krachtinspanning kosten).
LET OP: De vergrendel hendel niet met gehele hand vastpakken aangezien anders het gevaar voor letsel bestaat!
Laat daarna de vergrendel hendel los en de vergrendeling zal er voor zorgen dat de drager vast op de trekhaak blijft zitten.

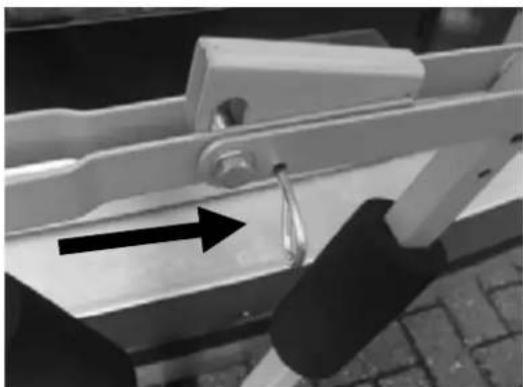

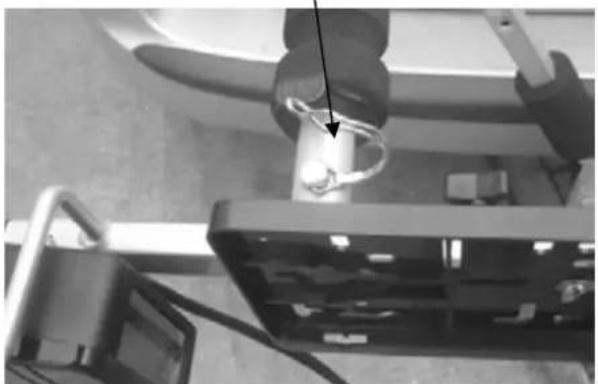

Plaats vervolgens de borgpen in het daarvoor bestemde gat. De drager is nu klaar om te beladen met fietsen!
Zorg er altijd voor dat de fietsendrager goed vergrendeld is met de borgpen. De drager mag nooit gebruikt worden indien deze niet is vergrendeld met de borgpen.
DEMONTAGE FI ETSENDRAGER VAN DE TREKHAAK
Om de drager weer op te bergen volgt u de voorgaande instructie in omgekeerde volgorde:
LET OP dat de fietsendrager alleen van de trekhaak gedemonteerd kan worden indien de lichtbalk niet gemonteerd is!

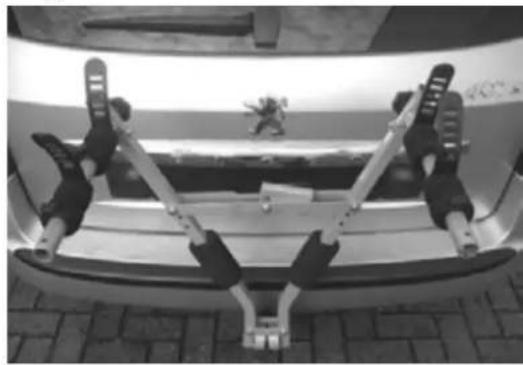

(situatie zoals op de foto)

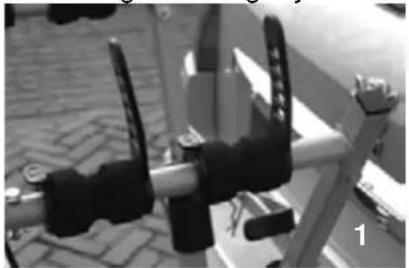

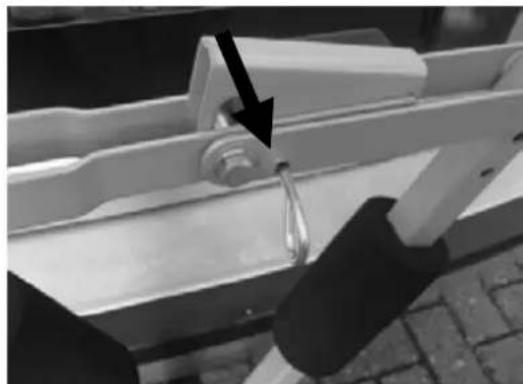

Om de drager van de trekhaak los te halen, haalt u allereerst de borgpen uit het gat.

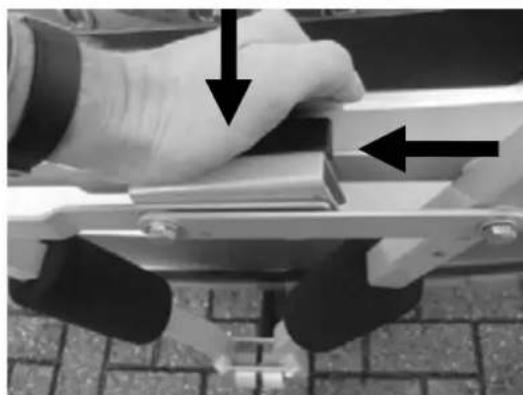

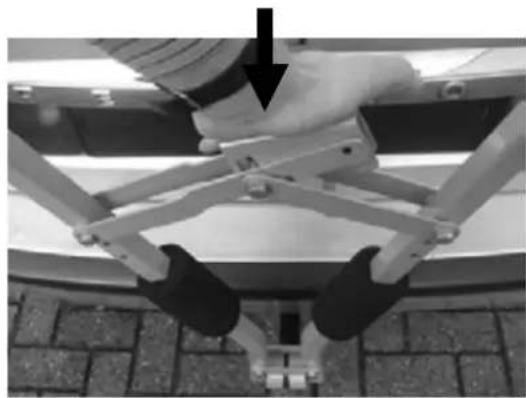

Druk daarna met de vlakke hand de vergrendel hendel eerst omlaag en trek met de andere hand (of eventueel met uw vingers) de drager aan de zwarte hendel (achterkant drager) omhoog.
LET OP: Doordat er een behoorlijke spanning op de drager kan staan, kan de hendel met hoge snelheid en enige kracht omhoog schieten!
Haal de drager van de trekhaak en klap deze vervolgens verder in (let op dat uw vingers nergens tussen komen!).
De drager kan nu samengeklapt en opgeborgen worden in de opbergtas.
LET OP: Pas na het beladen van de fietsen kan de lichtbalk (incl. kentekenplaat) geplaatst worden.

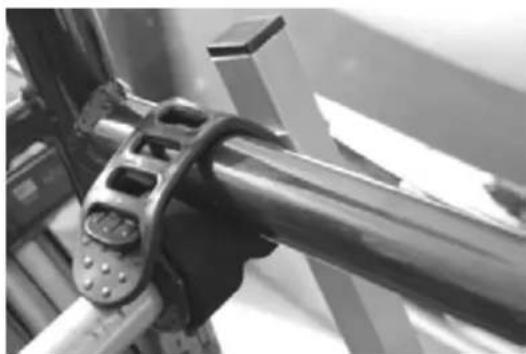

De fiets wordt door de verschillende schuimrubberen accessoires goed beschermd. Deze schuimrubberen accessoires kunnen verschoven worden om de fiets zo goed mogelijk te beschermen.
1) Het schuimrubber aan de hangbeugels
2) Twee schuimrubberen rollen aan de "benen" van de drager die het fietsframe aan de zijkant beschermen
3) Twee schuimrubberen, rechthoekige accessoires welke tussen de fietsen geplaatst kunnen worden (hangend aan de hangbeugels)

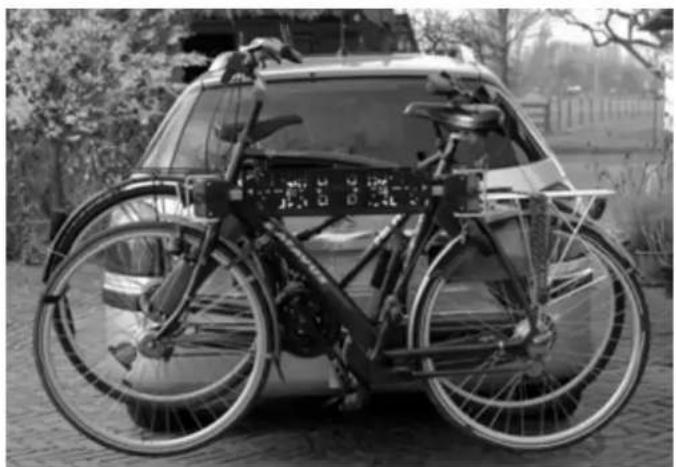

Het plaatsen van de fietsen: In principe hangen de fietsen met het frame aan de hangbeugels.
Verwijder alle onderdelen van de fietsen die tijdens het transport gemakkelijk verloren kunnen gaan (E-bike accu's, fietspompen, snelheidsmeters, mandjes, fietstassen, fietszitjes enz.). Door de hoge luchtweerstand en trillingen kunnen deze onderdelen losraken en medeweggebruikers in gevaar brengen.
De eerste (en zwaarste, max. 20kg) fiets hangt u in de eerste set schuimrubber houders (het dichtst bij de auto) en bevestigt u met de geïntegreerde rubberen band.

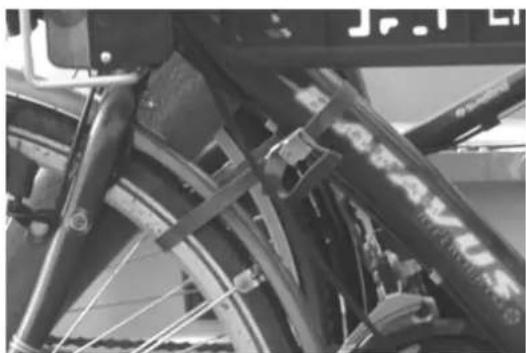

Vervolgens dient het voorwiel vastgezet te worden met de bijgeleverde spanband van \~65cm. Hierdoor kan het voorwiel niet meer los bewegen.
De tweede fiets hangt u in tegengestelde richting in de tweede set schuimrubber houders en maakt u eveneens vast met de geïntegreerde rubberen banden en de wiel spanband.

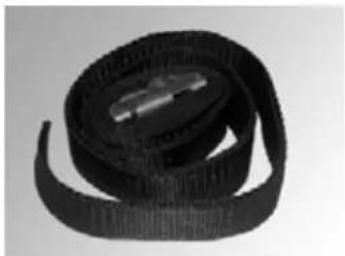

Beveilig tenslotte uw fietsen met de lange zwarte spanband(meegeleverd) Leg deze hiervoor om de frames van de fietsen en om het fietsendrager frame en trek de spanband vervolgens goed vast.
Als de fietsen goed vast zitten kan de lichtbalk inclusief kentekenplaat geplaatst worden. De voorgemonteerde lichtbalk met kentekenplaat kan nu in de uiteinden van de hangbeugel geschoven worden (lampen zijn verstelbaar zodat het altijd past). Vervolgens moet deze vergrendeld worden met de twee borgpennen.
Sluit nu de verlichtingsstekker (7 of 13 polig) aan op de stekker van de auto en controleer de verlichting op een goede werking.
LET OP: Het rijden met de fietsendrager zonder lichtbalk (incl. kentekenplaat) is niet toegestaan!

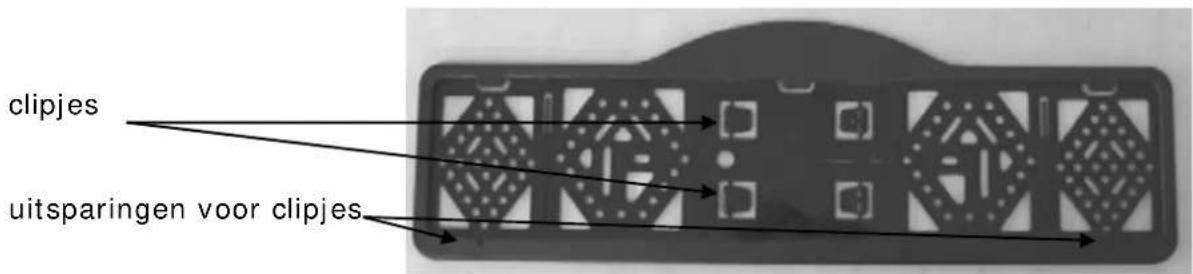

De bevestigingsclipjes (2) voor het bevestigen van de kentekenplaat zijn uitdrukbaar en bevinden zich in de kentekenhouder (zie foto).
Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7-polige stekker en de 13-polige stekker (Jaegers).
Hierdoor is de drager geschikt voor elke trekhaak!

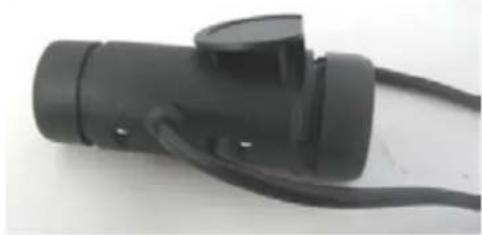

Beide stekkers zitten verwerkt in één behuizing. Over de stekker die niet gebruikt wordt, moet het bijgeleverde afdekkapje gedaan worden.

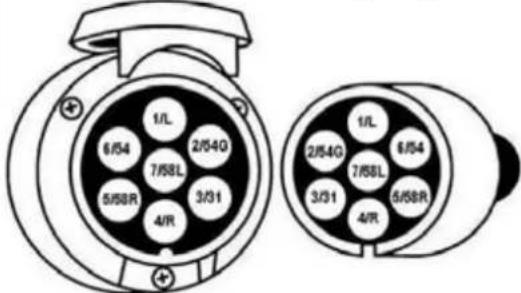

Universeel systeem 7 polig | 1/L2/54G3/314/R5/58R6/547/58L | Richtingaanwijzer linksNiet in gebruikMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht links | geelwitgroenbruinroodzwart |
Jaegers systeem 13 polig(DIN 72.570) | 12345678910111213 | Richtingaanwijzer linksNiet in gebruikMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksNiet in gebruikNiet in gebruikNiet in gebruikNiet in gebruikMassaNiet in gebruik | geelwitgroenbruinroodzwart |
Houd de trekhaak schoon en vetvrij.
Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend originele vervangingsonderdelen.
Voer geen modificaties uit aan de fietsendrager (mechanisch of elektronisch). Dit kan erg gevaarlijk zijn. Garantie claims worden niet geaccepteerd en wij kunnen de juiste werking van de fietsendrager niet meer garanderen indien modificaties zijn uitgevoerd. Wij zijn niet aansprakelijk voor welke schade dan ook veroorzaakt als resultaat van onjuiste installatie, bediening of modificatie.
Controleer regelmatig de verlichting van de fietsendrager op een juiste werking.
Zorg er altijd voor dat de fietsen goed vastgezet zijn door middel van de spanbanden.
Gebruik altijd de extra spanband als extra beveiliging voor uw fietsen. Leg deze om de U-beugel en de frames van de fietsen en trek deze vervolgens goed vast.
Let op dat er geen onderdelen van de fiets tijdens het transport verloren kunnen worden (accu's, fietspomp, snelheidsmeters, mandjes, fietstassen, fietszitjes enz.). Verwijder deze altijd voordat u gaat rijden!
Controleer regelmatig of alle spanbanden, draaiknoppen en bevestigingen goed vastzitten en indien nodig vastzetten.
Tijdens het rijden de fietsen niet afdekken met een hoes.
Het rijden met een fietsendrager beïnvloedt het weggedrag van de auto. Pas uw snelheid daarom aan (max. 120km/u). Vermijd ook plotselinge remacties en stuurbewegingen.
Let op dat bij het achteruit rijden de auto langer is dan normaal!
Voorts wordt gewezen op de wettelijke eisen die gelden voor het vervoer van goederen aan de achterzijde van uw voertuig.
Bij voertuigen met een elektrische parkeerhulp kan een foutmelding optreden, indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uit tijdens gebruik van de fietsendrager.
Indien de auto is voorzien van een automatische opening van de achterklep, dan moet deze worden uitgeschakeld of uitsluitend handmatig worden geopend, indien de fietsendrager is gemonteerd.
Vóór gebruik van de autowas centrale de fietsendrager eerst van de trekhaak halen.
De fietsendrager is niet geschikt voor "off road" gebruik.
Indien de drager niet gebruikt wordt, dient deze van de trekhaak gedemonteerd te worden.
Na gebruik is de drager eenvoudig op te bergen in de kofferbak van de auto of gewoon thuis, in de schuur of garage. De fietsdrager wordt geleverd met handige draagtas, waardoor alles netjes opgeborgen kan worden.
In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.
ONDERHOUD
De fietsendrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijderen.
Houd de trekhaak van de auto schoon en vetvrij.
Houd de koppeling van de fietsendrager schoon en vetvrij.
Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend originele vervangingsonderdelen.
Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig aandraaien.
Beschadigingen aan de lak direct met een (grond)verf behandelen.
Draaiende en bewegende delen regelmatig smeren.
GARANTIE
Dit product heeft een garantieperiode van 2 jaar. Let op: de garantie dekt alleen een normaal gebruik van de fietsendrager. Op geen enkele manier wordt schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing zijn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Aanspraak maken op garantie zonder aankoopbewijs is niet mogelijk. Wij behouden ons het recht om kosten in rekening te brengen die voortkomen uit reparaties van zaken die buiten onze garantie vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.

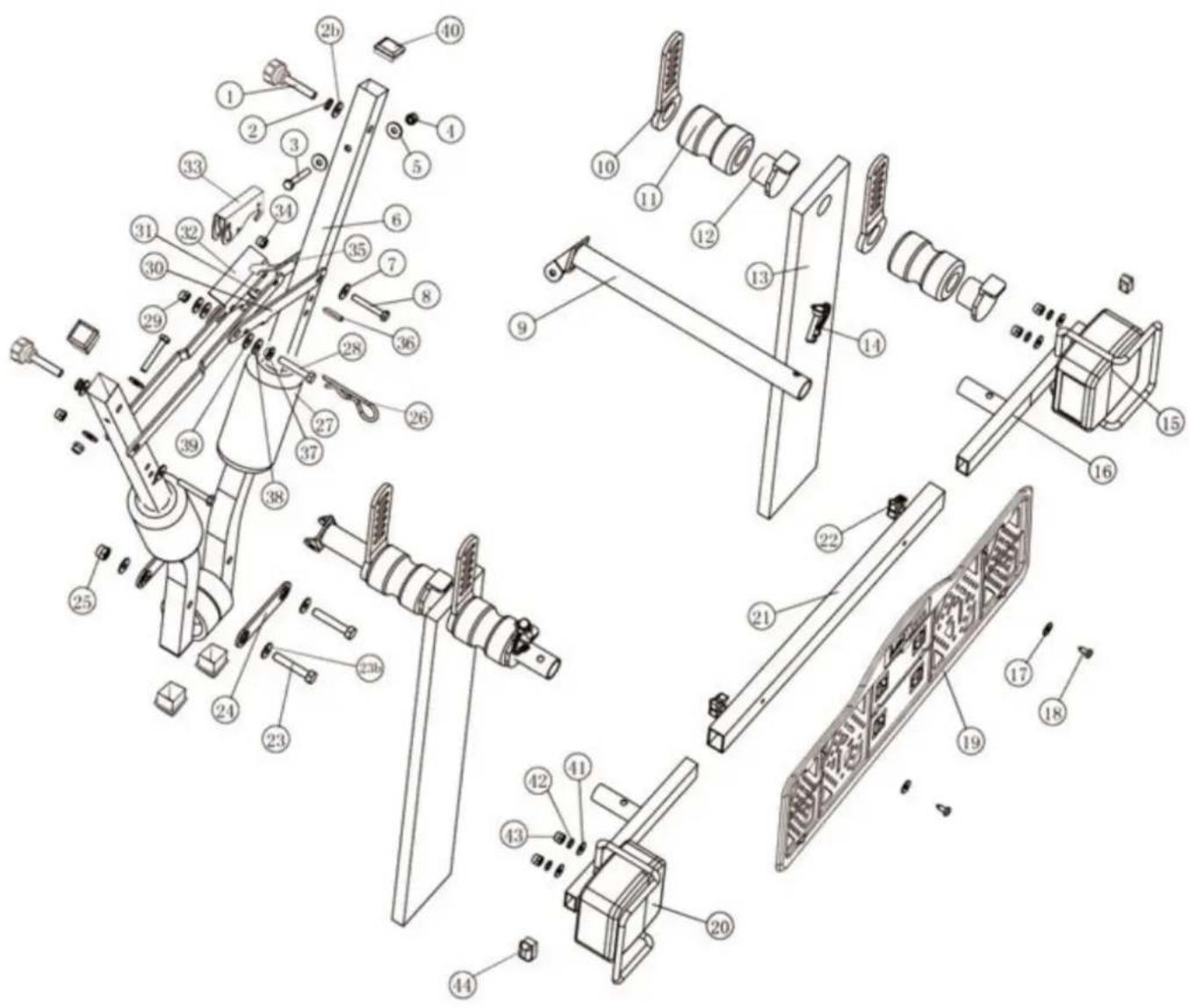

ONDERDELENLI JST
| Pos. | Omschrijving Aantal Maat | |||
| 1 | Kunststof draaiknop 2 | M8 | ||
| 2 | Veerring 2 M8 | |||
| 2b | Sluitring 2 M8 | |||
| 3 | Zeskantbout 2 M6x40 | |||
| 4 | Zelfborgende moer 2 | M6 | ||
| 5 | Sluitring 4 M6 | |||
| 6 | Basisframe 1 | |||
| 7 | Sluitring 2 M8 | |||
| 8 | Zeskantbout 2 M8x40 | |||
| 9 | Hangbeugel 2 | |||
| 10 | Flexibele rubber frame-band | 4 | ||
| 11 Schuimrubber frame beschermer | 4 | |||
| 12 | Kunststof clip | 4 | ||
| 13 | Schuimrubber beschermer | 2 | ||
| 14 | veiligheidspin | 2 | ||
| 15 | Rechter achterlicht | 1 | ||
| 16 | Lampbeugel (R/L) | 2 | ||
| 17 | Sluitring 2 M5 | |||
| 18 | Schroefje | 2 | ||
| 19 | Kentekenplaathouder | 1 | ||
| 20 | Linker achterlicht | 1 | ||
| 21 | Lamphouder rail | 1 | ||
| 22 | Kunststof draaiknop | 2 | M6 | |
| 23 | Zeskantbout 2 M8x45 | |||
| 23b | Sluitring | 4 | M8 | |
| 24 | Verbindingsbeugel | 2 | ||
| 25 | Zelfborgende moer | 2 | M8 | |
| 26 | Veiligheidspin | 1 | ||
| 27 Schuimrubber frame beschermer | 2 | |||
| 28 | Zeskantbout 1 M8x45 | |||
| 29 | Zelfborgende moer | 1 | M8 | |
| 30 | Vergrendel-beugel rechts | 1 | ||
| 31 | Popnagel 1 | |||
| 32 | Vergrendel-beugel links | 1 | ||
| 33 | Vergrendel hendel | 1 | ||
| 34 | Zelfborgende moer | 2 | M8 | |
| 35 | Veer | 1 | ||
| 36 | Veer-pen 1 | |||
| 37 | Plastic ring | 1 | ||
| 38 | Sluitring 2 M8 | |||
| 39 | Nylon ring | 10 | M8 | |
| 40 | Kunststof eindkap | 4 | 25x25 | |
| 41 | Sluitring 4 M5 | |||
| 42 | Veerring | 4 | M5 | |
| 43 | Zelfborgende moer | 4 | M5 | |
| 44 | Kunststof eindkap | 4 | 25x15 | |
