Caractéristiques techniques	Détails
Format de la carte mère	ATX
Socket	Intel LGA 1151
Chipset	Intel Z370
Nombre de slots RAM	4 x DIMM
Capacité maximale de RAM	64 Go
Type de RAM supporté	DDR4
Slots PCIe	3 x PCIe 3.0 x16, 3 x PCIe 3.0 x1
Connecteurs SATA	6 x SATA III
Ports USB	USB 3.1 Gen 2, USB 3.1 Gen 1, USB 2.0
Réseau	Ethernet 1 Gb/s
Audio intégré	Realtek ALC1220
Utilisation	Idéale pour les configurations gaming et de travail
Maintenance	Vérification régulière des mises à jour du BIOS
Sécurité	Protection contre les surtensions, sécurités intégrées
Informations générales	Compatible avec les processeurs Intel de 8ème génération

FOIRE AUX QUESTIONS - N7 Z370 NZXT

Comment installer la carte mère NZXT N7 Z370 dans mon boîtier ?

Assurez-vous de débrancher votre PC et de porter un bracelet antistatique. Placez la carte mère sur des entretoises dans le boîtier, alignez les ports I/O avec le panneau arrière et vissez-la en place.

Quels processeurs sont compatibles avec la NZXT N7 Z370 ?

La NZXT N7 Z370 est compatible avec les processeurs Intel de 8ème et 9ème génération utilisant le socket LGA 1151.

Comment mettre à jour le BIOS de la NZXT N7 Z370 ?

Téléchargez la dernière version du BIOS depuis le site officiel de NZXT. Copiez le fichier sur une clé USB, redémarrez le PC et accédez à l'utilitaire de configuration du BIOS pour effectuer la mise à jour.

Quels types de RAM puis-je utiliser avec la NZXT N7 Z370 ?

La carte mère prend en charge la mémoire DDR4 jusqu'à 4000 MHz (OC) avec un maximum de 64 Go sur quatre slots DIMM.

La NZXT N7 Z370 prend-elle en charge le SLI ou le CrossFire ?

Oui, la NZXT N7 Z370 prend en charge la technologie SLI de NVIDIA et CrossFire d'AMD, permettant l'utilisation de plusieurs cartes graphiques.

Que faire si ma carte mère ne s'allume pas ?

Vérifiez que tous les câbles sont correctement connectés, que l'alimentation fonctionne et que le bouton d'alimentation est en bon état. Assurez-vous également que la carte mère n'est pas en contact avec le boîtier.

Comment résoudre les problèmes de surchauffe avec la NZXT N7 Z370 ?

Assurez-vous que le ventilateur CPU est correctement installé et fonctionne. Vérifiez également que le boîtier dispose d'un bon flux d'air et que les composants sont propres.

Puis-je utiliser des disques durs NVMe avec la NZXT N7 Z370 ?

Oui, la NZXT N7 Z370 dispose de plusieurs emplacements M.2 pour les disques durs NVMe, offrant des vitesses de transfert de données élevées.

Comment configurer le RAID sur la NZXT N7 Z370 ?

Accédez au BIOS, activez l'option RAID et configurez vos disques durs selon vos préférences. Assurez-vous que les disques sont correctement connectés.

La NZXT N7 Z370 est-elle compatible avec le Wi-Fi ?

La NZXT N7 Z370 ne dispose pas de Wi-Fi intégré, mais vous pouvez ajouter une carte réseau Wi-Fi PCIe si nécessaire.

MODE D'EMPLOI N7 Z370 NZXT

29 30 1 2 3 4 5 RP USB ATR 129 CPU_TAN ATIL_SURP/SYS_TARE/SYTH/SPR/SPR LED2 CLR CODG BITK HDMI_OP_SPDF USB7_2 USB8_2 USB9_2 USB_LAN BYAR_AUDIO LGA 1151 6 7 8 NZZXT N7 Z370 MODEL: N7 Z370 TERROR: 2.3 Budget to Cattercrafts JDS1_2 JDS2_2 JDS3_2 JDS4_2 JDS5_2 JDS6_2 JDS7_2 JDS8_2 JDS9_2 JDS10_2 JDS11_2 JDS12_2 JDS13_2 JDS14_2 JDS15_2 JDS16_2 JDS17_2 JDS18_2 JDS19_2 JDS20_2 JDS21_2 JDS22_2 JDS23_2 JDS24_2 JDS25_2 JDS26_2 JDS27_2 JDS28_2 JDS29_2 JDS30_2 JDS31_2 JDS32_2 JDS33_2 JDS34_2 JDS35_2 JDS36_2 JDS37_2 JDS38_2 JDS39_2 JDS40_2 JDS41_2 JDS42_2 JDS43_2 JDS44_2 JDS45_2 JDS46_2 JDS47_2 JDS48_2 JDS49_2 JDS50_2 JDS51_2 JDS52_2 JDS53_2 JDS54_2 JDS55_2 JDS56_2 JDS57_2 JDS58_2 JDS59_2 JDS60_2 JDS61_2 JDS62_2 JDS63_2 JDS64_2 JDS65_2 JDS66_2 JDS67_2 JDS68_2 JDS69_2 JDS70_2

2.1 Contenu de l'emballage.... 2

2.2 Spécifications.... 3

3 COMPOSANTS ET PORTS

3.1 Caches.... 6
3.2 Présentation des ports.... 8
3.3 E/S à l'arrière.... 10
3.4 Socket pour processeur.... 12
3.5 Slots DIMM.... 14
3.6 Slots d'expansion PCI Express.... 15
3.7 Connecteurs SATA.... 17
3.8 Slots M.2.... 18
3.9 Connecteurs d'alimentation.... 20
3.10 Connecteurs USB 2.0 et 3.0.... 21
3.11 Connecteur audio pour panneau avant...... 22
3.12. Connecteur panneau avant.... 22
3.13. Connecteurs de ventilateur.... 23
3.14. Connecteurs LED.... 23

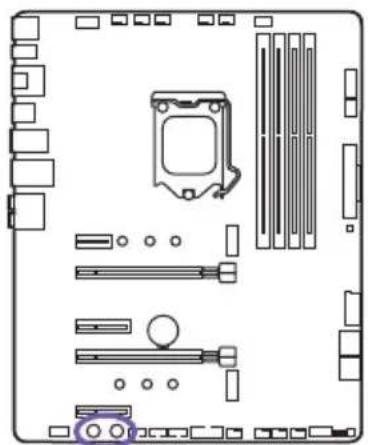

3.15. Boutons et interrupteurs.... 24
4 NOTICES REGLEMENTAIRES...... A-1
5 SOUTIEN ET SERVICE...... A-4
6 AVIS RÉGLEMENTAIRES...... A-6
7 INFORMATION SUR LA BATTERIE...... A-7
8 DÉCLARATION WEEE...... A-8

N7N7

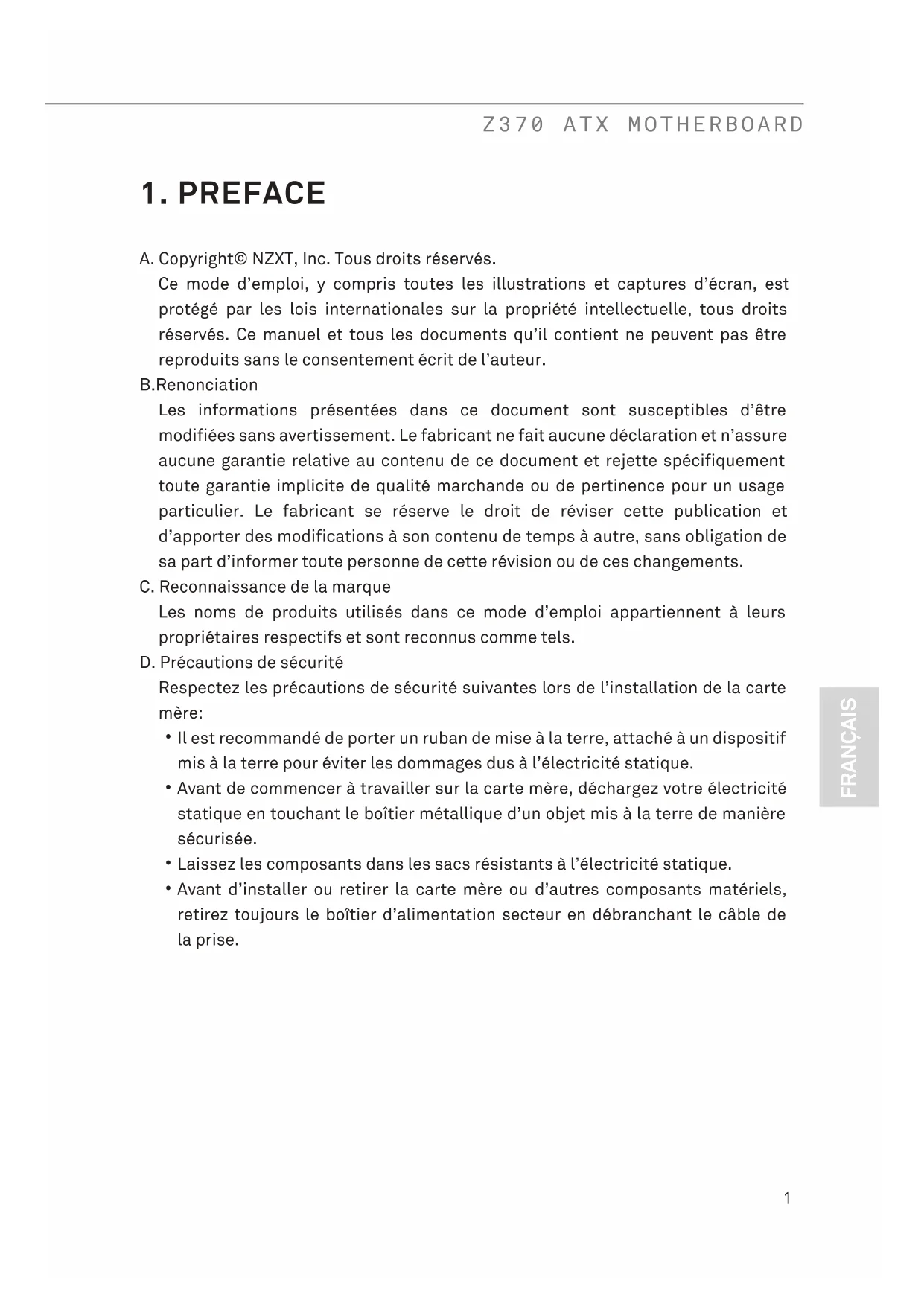

1. PREFACE

A. Copyright© NZXT, Inc. Tous droits réservés.

Ce mode d'emploi, y compris toutes les illustrations et captures d'écran, est protégé par les lois internationales sur la propriété intellectuelle, tous droits réservés. Ce manuel et tous les documents qu'il contient ne peuvent pas être reproduits sans le consentement écrit de l'auteur.

B. Renonciation

Les informations présentées dans ce document sont susceptibles d'être modifiées sans avertissement. Le fabricant ne fait aucune déclaration et n'assure aucune garantie relative au contenu de ce document et rejette spécifiquement toute garantie implicite de qualité marchande ou de pertinence pour un usage particulier. Le fabricant se réserve le droit de réviser cette publication et d'apporter des modifications à son contenu de temps à autre, sans obligation de sa part d'informer toute personne de cette révision ou de ces changements.

C. Reconnaissance de la marque

Les noms de produits utilisés dans ce mode d'emploi appartiennent à leurs propriétaires respectifs et sont reconnus comme tels.

D. Précautions de sécurité

Respectez les précautions de sécurité suivantes lors de l'installation de la carte mère:

• Il est recommandé de porter un ruban de mise à la terre, attaché à un dispositif mis à la terre pour éviter les dommages dus à l'électricité statique.
• Avant de commencer à travailler sur la carte mère, déchargez votre électricité statique en touchant le boîtier métallique d'un objet mis à la terre de manière sécurisée.
• Laissez les composants dans les sacs résistants à l'électricité statique.
• Avant d'installer ou retirer la carte mère ou d'autres composants matériels, retirez toujours le boîtier d'alimentation secteur en débranchant le câble de la prise.

• Carte mère N7 Z370
• Caches N7
• Mode d'emploi de la carte mère
• Cache E/S
• 4 x câbles SATA
• Connecteur de montage en pont SLI
• 2 x bandes LED
• 2 x câbles de connexion LED de 500 mm
• 2 x câbles d'extension LED de 300 mm

2.2 SPÉCIFICATIONS

Processeur et socket

• Socket LGA 1151 pour processeurs Intel® Core™ i7/i5/i3 de 8e génération
• Prise en charge de processeurs Intel de 14 nm
• Prise en charge de la technologie Intel Turbo Boost 2.0

Puce

Intel® Z370

Mémoire

4x DIMM, Max. 64Go, DDR4

- 3866(O.C.)/ 3733(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200(O.C.)/ 3000(O.C.)/ 2800(O.C.)/ 2666(O.C.)/ 2400(O.C.)/ 2133 MHz pour mémoire non-ECC et sans tampon

- Architecture de mémoire à double canal

- Prise en charge d'Intel® Extreme Memory Profile (XMP)

Ports graphiques

Prise en charge de sortie multi-VGA : Ports HDMI/DisplayPort 1.2

• DisplayPort avec résolution maxi de 4096x2304 à 60 Hz
• HDMI™ avec résolution maxi de 4096x2160 à 24 Hz
• Mémoire partagée maximale de 1024 Mo

Prise en charge de plusieurs cartes graphiques

• Prise en charge de la technologie NVIDIA® 2-Way SLI™
• Prise en charge de la technologie AMD 2-Way CrossFireX™

Stockage

Audio haute définition 7.1 canaux, 32 bits / 192 KHz DAC

Slots d'expansion

• 2x PCIe 3.0 x16 (x16 ou double x8)
• 2x PCIe 3.0 x4
• 1x PCIe 3.0 x1

E/S à l'arrière

• 5 x ports USB 2.0
  • 4 x ports USB 3.1 Gen 1
• 1 x DisplayPort 1.2
• 1 x HDMI™ 1.4b
• 1 x bouton Clear CMOS
• 1 x port LAN (RJ45)
  • 1 x port de sortie optique S/PDIF
  • 1 x connecteur audio 7.1

Système d'exploitation

Microsoft® Windows® 10 64-bit

Format

ATX

E/S internes

• 1 x connecteur d'alimentation EATX à 24 broches
• 1 x connecteur d'alimentation ATX 12 V à 8 broches
• 1 x connecteur CPU_FAN à 4 broches
• 1 x connecteur AIO_PUMP à 4 broches
• 1 x connecteur W_PUMP à 4 broches
• 6 x connecteurs SYS_FAN à 4 broches
• 3 x têtes de bande USB 2.0 (prise en charge de 6 ports USB 2.0 maximum)
• 2 x têtes de bande USB 3.1 Gen 1 (prise en charge de 4 ports USB 3.1 Gen 1 maximum)
  • 4 x connecteurs SATA 6 Gbit/s
• 1 x socket M.2 Gen3 avec M Key (mode PCIe 3.0 x4 et mode SATA)
• 1 x socket M.2 Gen3 avec M Key (mode PCIe 3.0 x4 uniquement)
• 2 x connecteurs LED
• 1 x module de détection de bruit
• 1 x connecteur audio pour panneau avant
  • 1 x bouton d'alimentation
• 1 x bouton de réinitialisation
  • 1 x bouton de sauvegarde ROM
  • 1 x interrupteur double BIOS

3. COMPOSANTS ET PORTS

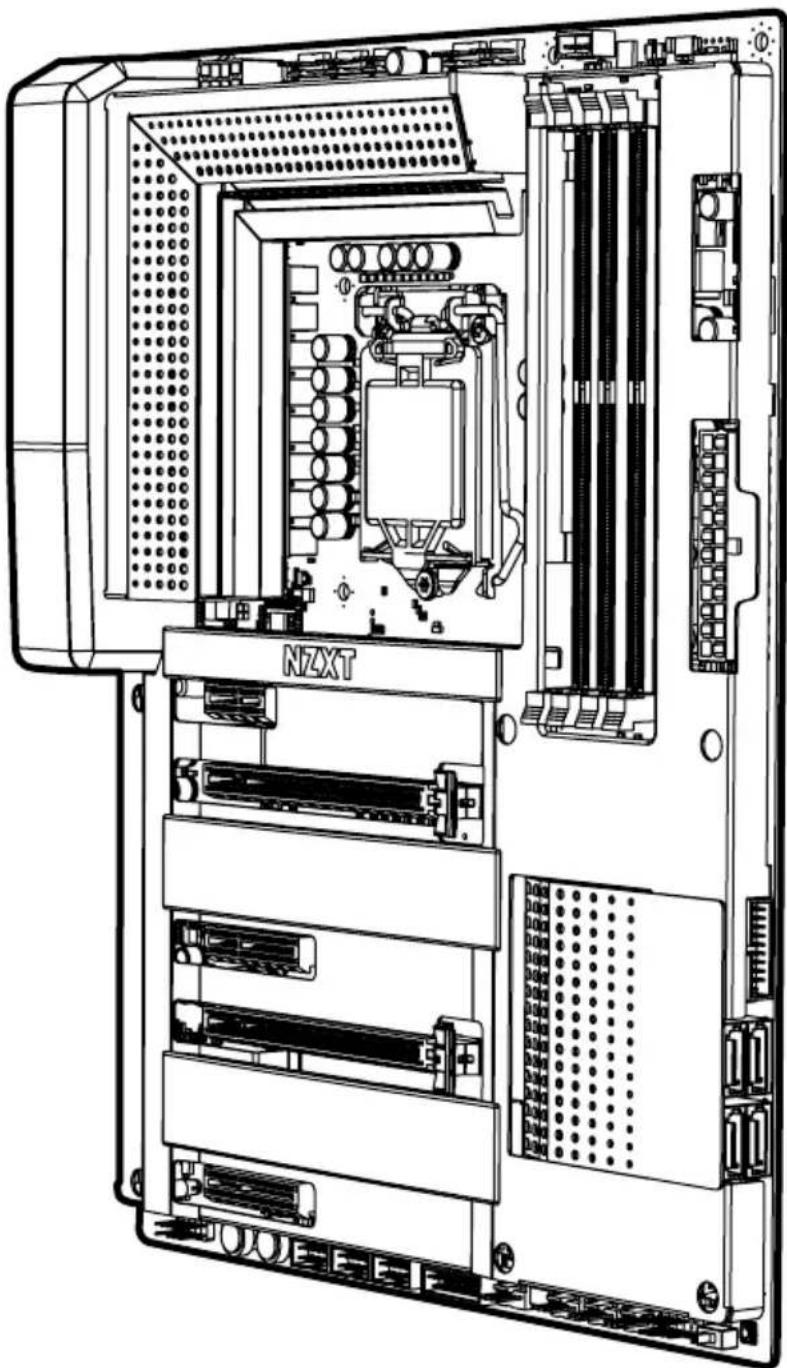

3.1 CACHES

Introduction

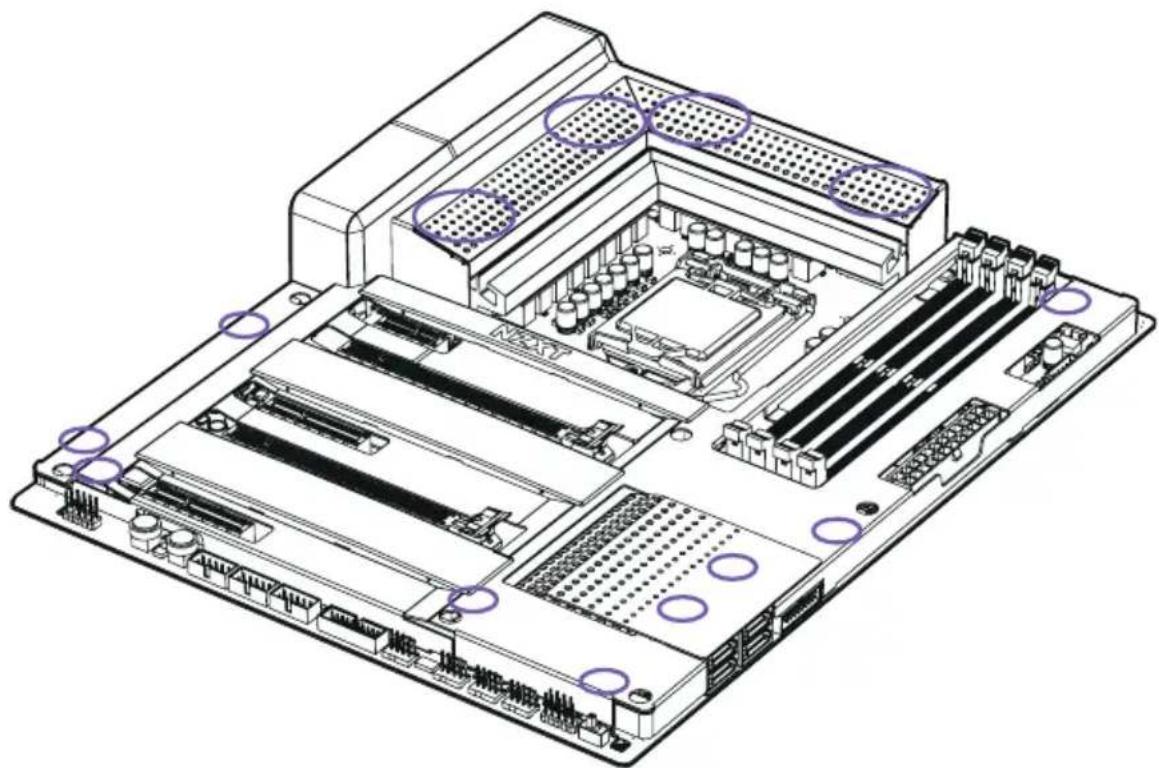

Entièrement métalliques, les caches N7 peuvent être retirés à la main. Ils se clipsent sur la carte mère à plusieurs endroits. Lors de l'installation et du retrait, faites attention à ces points d'attache et exercez une force égale pour éviter de les endommager.

1	Socket pour processeur	Socket LGA 1151 pour processeur Intel de 8e génération
2	CPU_FAN	Connecteur à 4 broches pour le ventilateur du processeur
3	AIO_PUMP	Connecteur à 4 broches pour la pompe AIO
4	LED2	Tête de bande LED à 4 broches
5	DIMM A1-B2	Slots pour carte mémoire DDR4 à 288 broches
6	LED1	Tête de bande LED à 4 broches
7	ATX_POWER	Connecteur d'alimentation ATX à 24 broches
8	Module de détection	Module de détection de bruit numérique pour CAM
9	USB3_2	Tête de bande USB 3.1 Gen 1 pour panneau avant
10	SATA 1-4	Connecteur Serial ATA 6 Gbit/s
11	ROM_BACKUP	Bouton de sauvegarde BIOS ROM

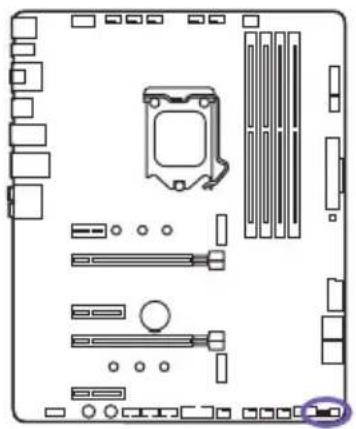

12	Interrupteur double BIOS	Interrupteur double BIOS, poussez-le vers la gauche pour le mettre en position par défaut
13	Connecteurs panneau avant	Interrupteurs et connecteurs LED du panneau avant
14	SYS_FAN 1-3	Connecteurs de ventilateur à 4 broches
15	W_PUMP	Connecteur à 4 broches pour la pompe à eau
16	M2_2	Socket M.2 Gen3 avec M Key, prend en charge les dispositifs de stockage de type 2242/2260/2280 (prend en charge les modes PCIe et SATA)
17	USB3_1	Tête de bande USB 3.1 Gen 1 pour panneau avant
18	USB2_1-3	Têtes de bande USB 2.0 pour panneau avant
19	POWER	Bouton d'alimentation
20	RESET	Bouton de réinitialisation
21	FRONT_AUDIO	Connecteur audio pour panneau avant
22	PCIEX4_2	Slot PCI Express x4 Gen3
23	PCIEX16_2	Slot PCI Express x16 Gen3 pour processeur graphique
24	Battery	Battery
25	PCIEX4_1	Slot PCI Express x4 Gen3
26	PCIE16_1	Slot PCI Express x16 Gen3 pour processeur graphique
27	M2_1	Socket M.2 Gen3 avec M Key, prend en charge les dispositifs de stockage de type 2242/2260/2280 (prend en charge les modes PCIe)
28	PCIEX1_1	Slot PCI Express x1 Gen3
29	ATX_12V	Connecteur d'alimentation +12V à 8 broches
30	SYS_FAN 4-6	Connecteurs de ventilateur à 4 broches

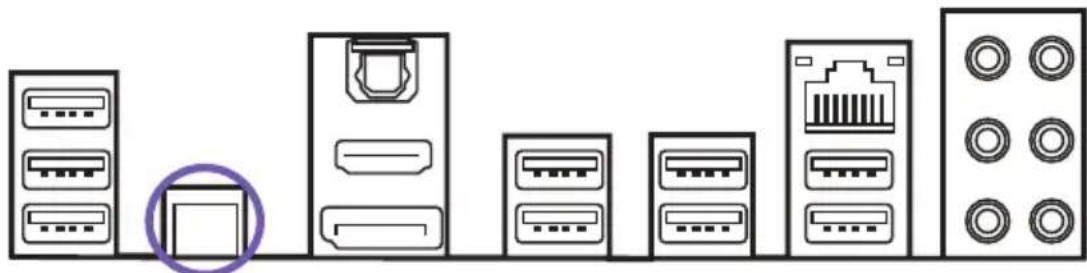

3.3 E/S À L'ARRIÈRE

1 2 3 6 7 8 45 A B D E F C 10

No. Nom

1	2 x USB 2.0
2	Bouton Clear CMOS
3	Port de sortie optique SPDIF
4	Port DisplayPort
5	Port HDMI 1.4b
6	1 x USB 2.0
7	4 x USB 3.1 Gen1
8	Port LAN RJ45
9	2 x USB 2.0
10	Ports audioA. Central et caisson de basseB. Surround arrièreC. Surround latéralD. Line InE. Avant gauche et droiteF. Microphone

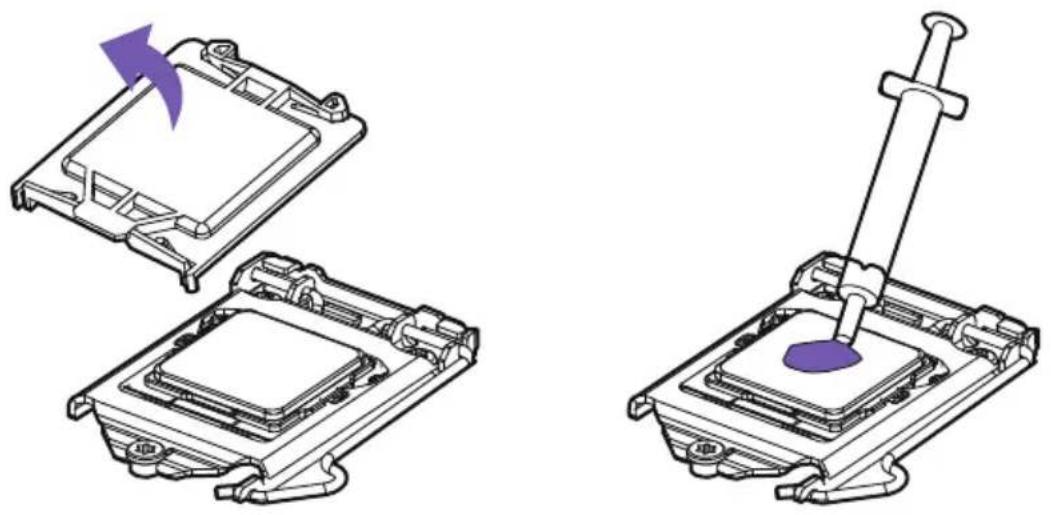

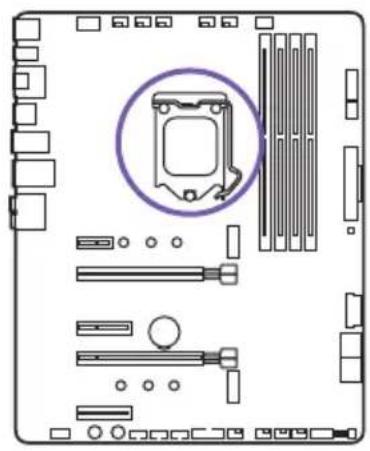

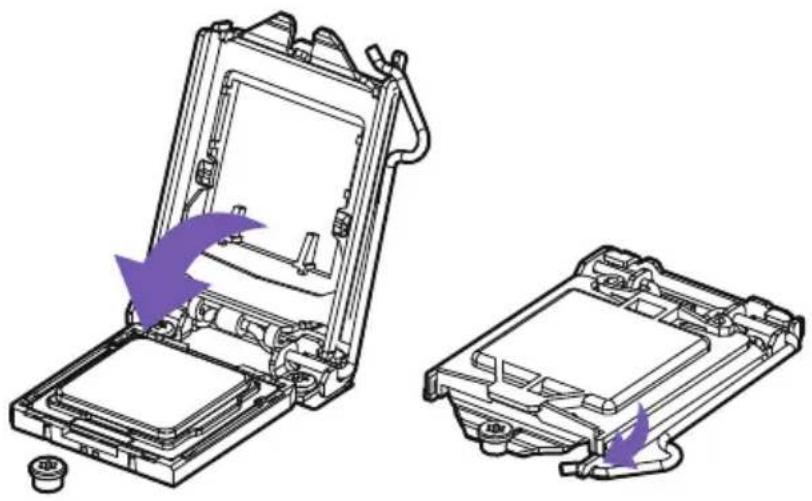

Le processeur LGA 1151 comporte deux encoches et un triangle doré pour aider à le positionner correctement dans son socket.

• Appuyez sur le bras de fixation tout en le poussant vers l'extérieur pour l'ouvrir.
• Ouvrez le loquet et insérez le processeur en vous assurant que le triangle et les encoches sur le CPU soient bien placés dans le coin comme indiqué.

• Fermez le loquet et poussez le bras de fixation pour le remettre en place et le verrouiller.
• Le capot de protection en plastique sera automatiquement déverrouillé.

- Appliquez de la pâte thermique et installez votre dissipateur pour processeur.

Remarque

• Avant d'installer ou de retirer le processeur, débranchez toujours le câble d'alimentation de la prise électrique.
• Veuillez conserver le capot de protection du processeur après son installation.
• Assurez-vous que le dissipateur thermique du processeur est correctement installé avant de procéder à la mise en marche.
• Lorsque le processeur est désinstallé, protégez toujours les broches du socket grâce en plaçant dessus le capot de protection en plastique.
• Veuillez consulter les instructions du fabricant du dissipateur pour processeur avant de l'installer.

3.5 SLOTS DIMM

Introduction

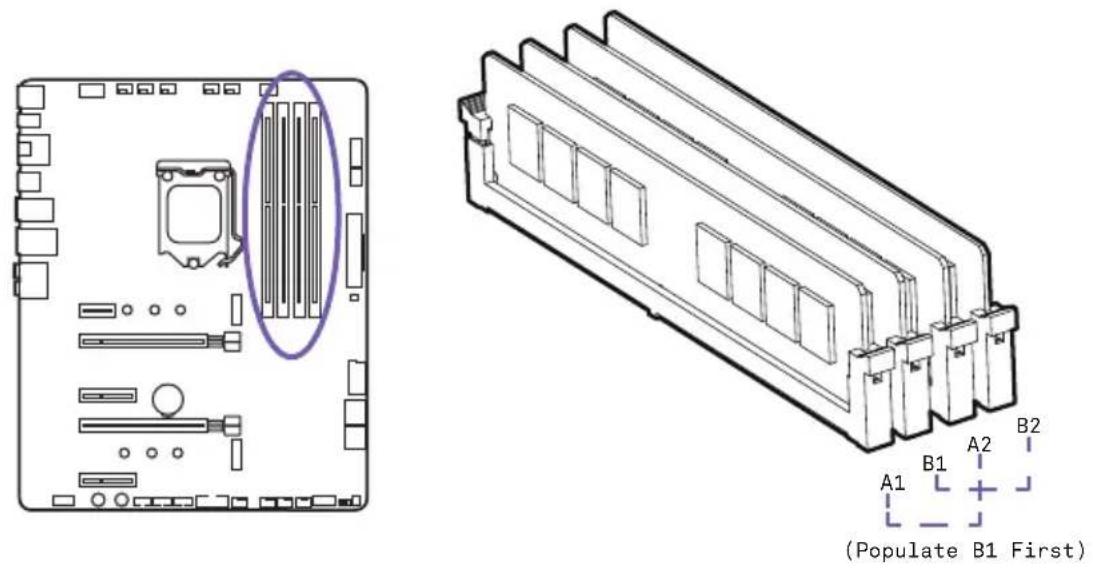

Les slots DIMM sont situés ici. Consultez le diagramme pour découvrir la configuration de mémoire recommandée.

• Poussez le levier d'ouverture comme indiqué.
• Faites correspondre la barrette de mémoire avec l'encoche du milieu et alignez-la sur le slot DIMM.
• Poussez la barrette de mémoire fermement dans le slot DiMM jusqu'au verrouillage automatique du levier.

Remarque

Insérez d'abord les modules de mémoire dans le slot B1.

3.6 SLOTS D'EXPANSION PCI EXPRESS

Introduction

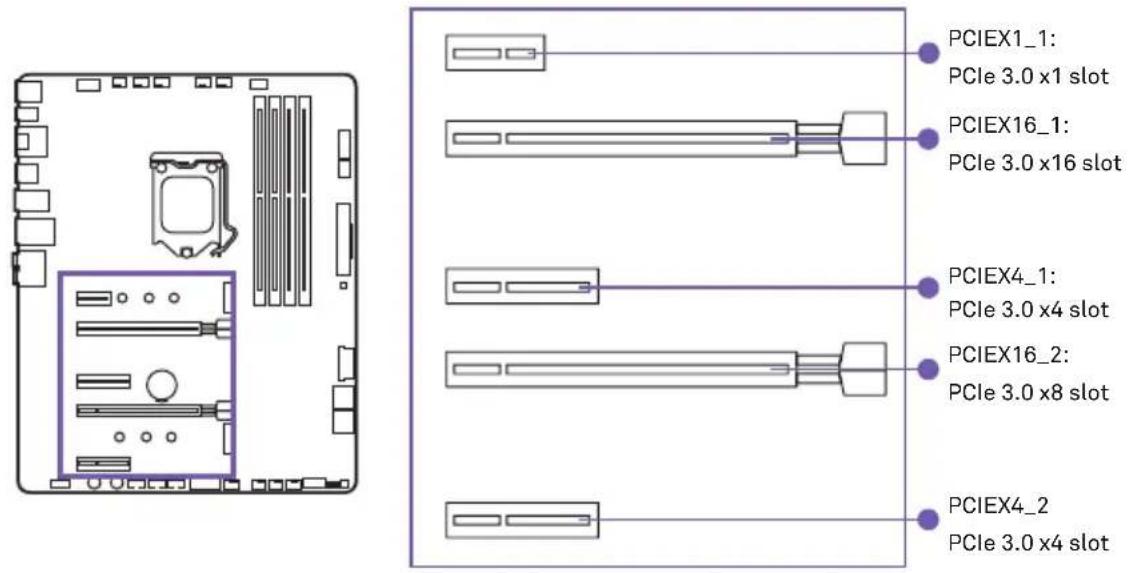

Consultez le diagramme ci-dessous pour obtenir la liste des slots. Installez les cartes graphiques d'abord dans le PCIEX16_1, puis dans le PCIEX16_2.

PCIEX1_1: PCIe 3.0 x1 slot PCIEX16_1: PCIe 3.0 x16 slot PCIEX4_1: PCIe 3.0 x4 slot PCIEX16_2: PCIe 3.0 x8 slot PCIEX4_2 PCIe 3.0 x4 slot

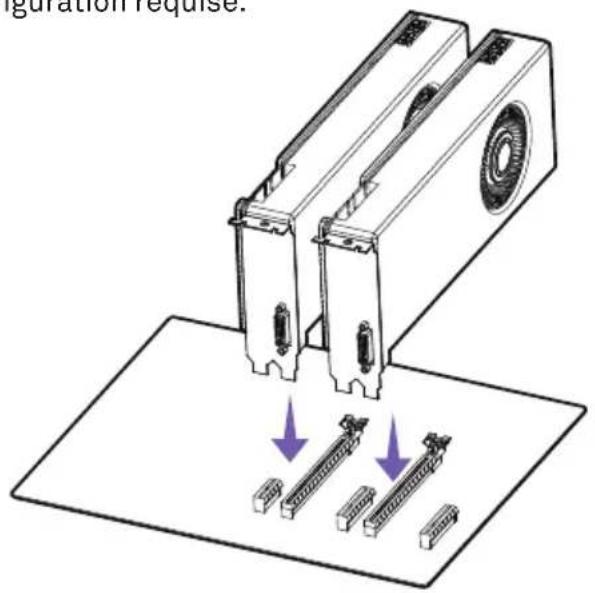

Installation de plusieurs cartes graphiques

Pour obtenir les recommandations d'alimentation pour les configurations SLI, consultez le mode d'emploi de votre carte graphique et vérifiez que votre système correspond à la configuration requise.

Pour installer les cartes graphiques SLI :

- Éteignez votre ordinateur et débranchez le câble d'alimentation, installez deux cartes graphiques dans les slots PCIEX16_1 et PCIEX16_2.

N7

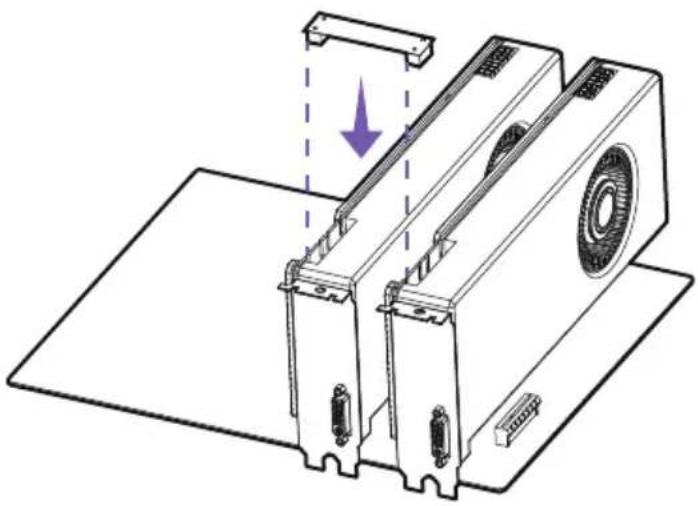

- Reliez les deux cartes à l'aide du connecteur de montage en pont SLI.

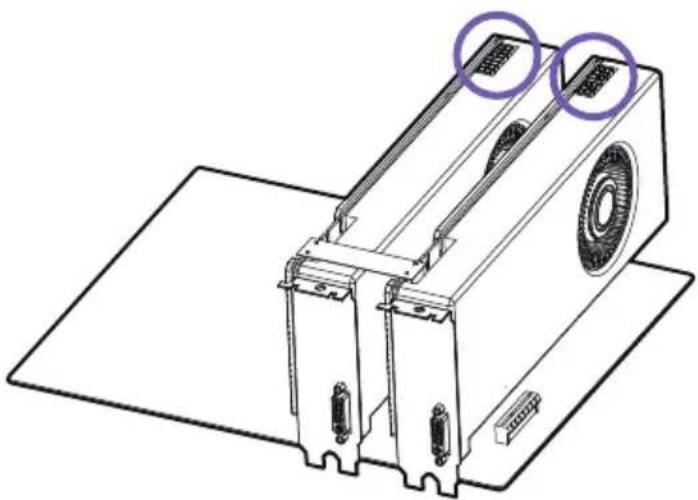

• Reliez tous les connecteurs d'alimentation PCIe des cartes graphiques.
• Rebranchez le câble d'alimentation, allumez l'ordinateur et installez les pilotes et logiciels inclus dans l'emballage de votre carte graphique.

Remarque

• Pour un PCIe x16 unique, utilisez le slot PCIEX16_1.
• Lors de l'ajout ou du retrait de cartes d'expansion, éteignez toujours l'alimentation et débranchez le câble d'alimentation de la prise. Lisez la documentation relative à la carte d'expansion pour vérifier s'il est nécessaire d'effectuer des changements logiciels ou matériels supplémentaires.

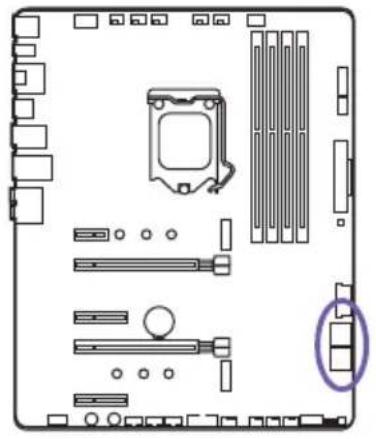

3.7 CONNECTEURS SATA

Introduction

Ces connecteurs sont les ports d'interface SATA 6 Gbit/s. Chaque connecteur assure la connexion à un seul dispositif SATA. Aucun port n'utilise la même bande passante que les M.2.

• Ne pliez pas le câble SATA à 90°. Cela pourrait engendrer une perte de données lors des transmissions.
• Les câbles SATA comportent des prises identiques à chaque extrémité. Néanmoins, il est recommandé de brancher le connecteur plat sur la carte mère, dans une optique d'économie d'espace.

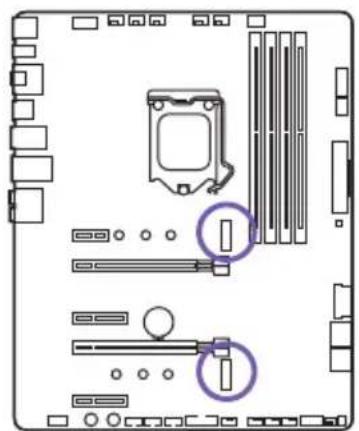

3.8 SLOTS M.2

Introduction

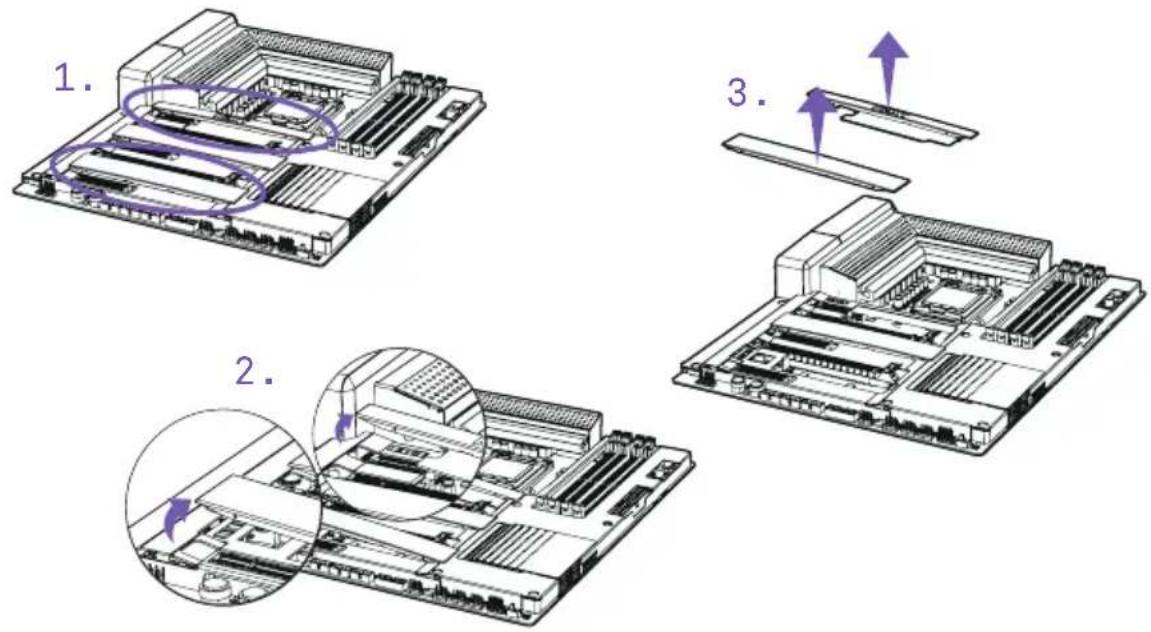

La carte mère N7 comporte deux slots M.2. Il vous faudra retirer les caches en acier avant l'installation. Les slots M.2 prennent en charge les facteurs de forme jusqu'au type 2280.

• Retirez le cache du slot M.2.

1. 2. 3.

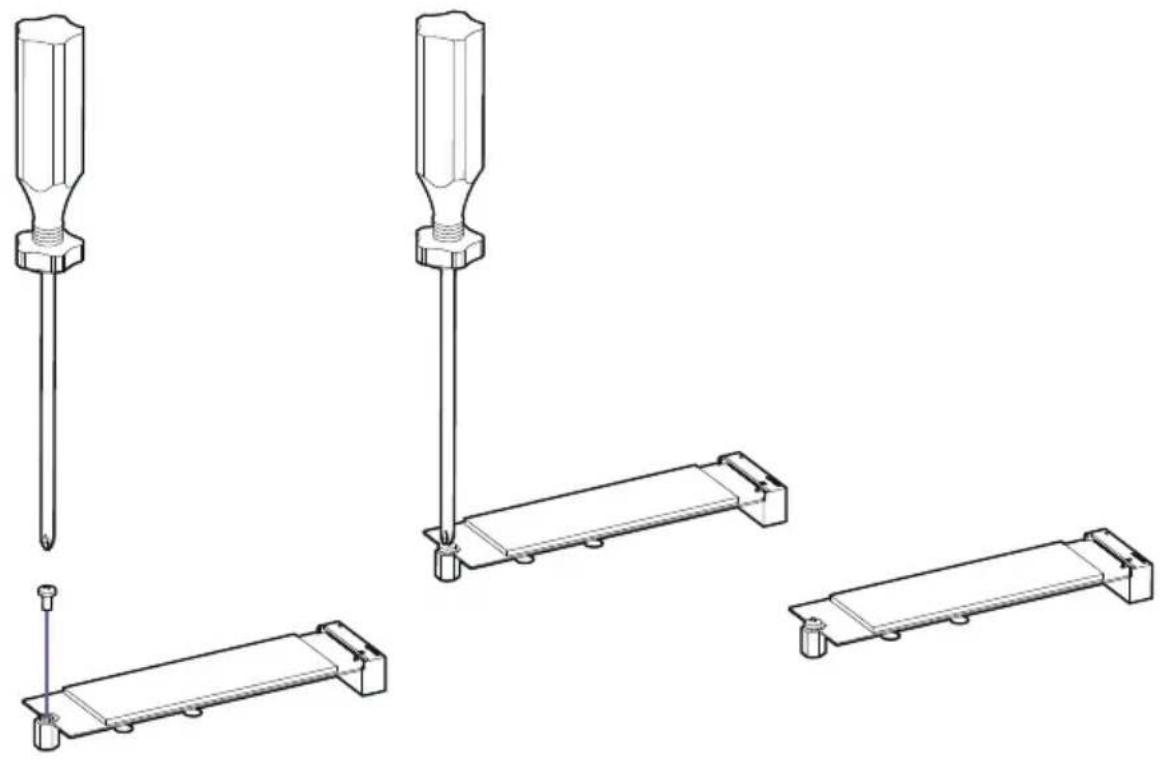

- Assurez-vous que l'entretoise est en position requise. Si nécessaire, déplacez-la.

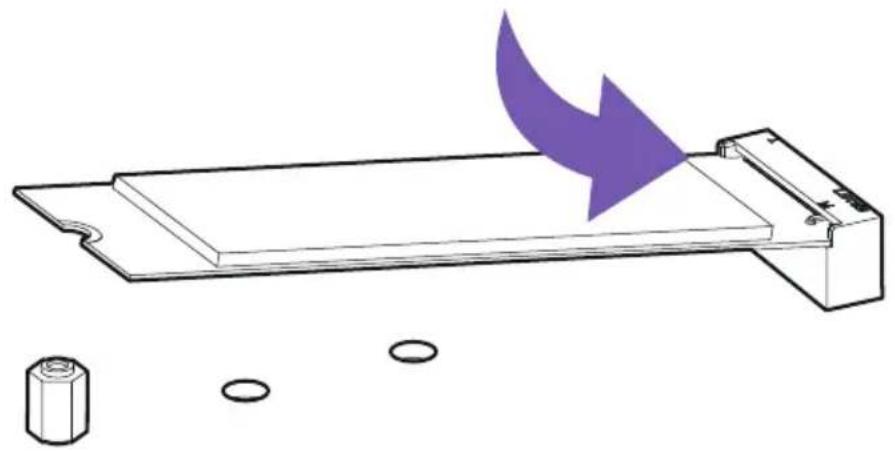

- Insérez votre lecteur M.2 en biais dans le slot M.2.

- Sécurisez le lecteur M.2 sur l'entretoise à l'aide de la vis M.2 et serrez.

• Si vous avez installé un lecteur M.2, ne replacez pas le cache en acier afin d'assurer un refroidissement optimal pour vos lecteurs M.2. Le cache avec le logo NZXT comporte un cache M.2 amovible. Appuyez sur le verrou et faites-le glisser pour libérer le cache.
• Intel® RST prend en charge uniquement les SSD PCIe M.2 avec UEFI ROM.
• Tous les slots M.2 sont compatibles Intel® Optane™ Memory.

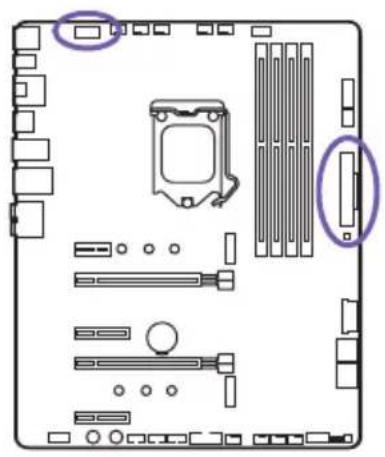

3.9 CONNECTEURS D'ALIMENTATION

Introduction

Ces connecteurs assurent la connexion à une alimentation ATX.

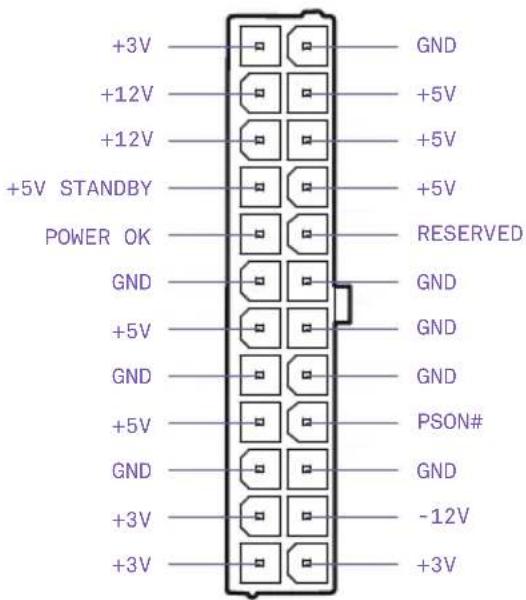

ATX_POWER à 24 broches

Il vous faudra peut-être retirer le cache du MOSFET avant de connecter l'alimentation du CPU à 8 broches.

Remarque

- Afin d'assurer la stabilité du fonctionnement de la carte mère, vérifiez que tous les câbles d'alimentation sont correctement branchés à une alimentation ATX adaptée.

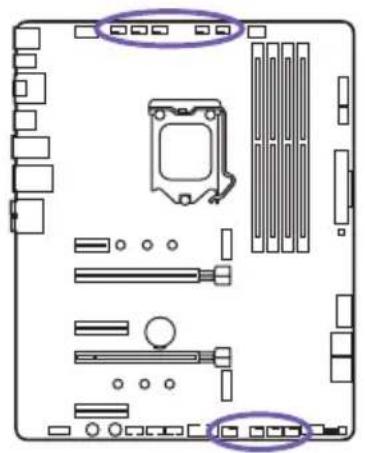

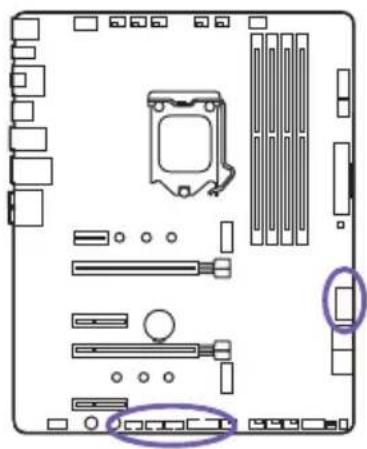

3.10 CONNECTEURS USB 2.0 ET 3.0

Introduction

Ces connecteurs vous permettent d'assurer la connexion avec les ports du panneau avant ou les dispositifs nécessitant des ports USB internes.

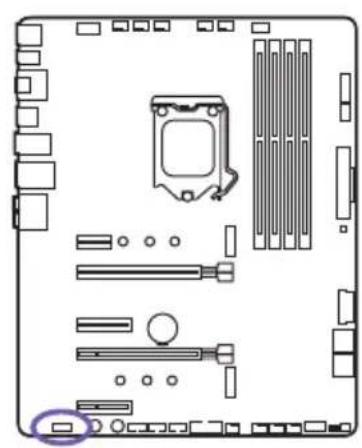

Ce connecteur assure la connexion avec le port audio du panneau avant situé sur le boîtier.

Ces connecteurs assurent la connexion avec les interrupteurs et les voyants LED situés sur le boîtier.

Vérifiez la polarité des broches pour assurer le bon fonctionnement des voyants LED.

3.13 CONNECTEURS DE VENTILATEUR

Introduction

Le connecteur CPU_FAN, AIO_PUMP, W_PUMP et les 6 connecteurs SYS_FAN pren- nent en charge à la fois le mode MLI (modulation de largeur d'impulsion) et le mode tension. La vitesse du ventilateur peut être modifiée dans le BIOS ou via CAM.

CAM est nécessaire pour contrôler les ventilateurs depuis Windows.

3.14 CONNECTEURS LED

Introduction

Deux ports LED sont situés ici et assurent la connexion avec les bandes LED HUE+ ou les ventilateurs LED Aer RGB. Chaque port prend en charge jusqu'à 4 bandes LED ou 5 ventilateurs Aer RGB.

• Utilisez le câble de connexion inclus dans le kit d'extension HUE+ ou Aer RGB.
• CAM est nécessaire pour contrôler l'éclairage depuis Windows.

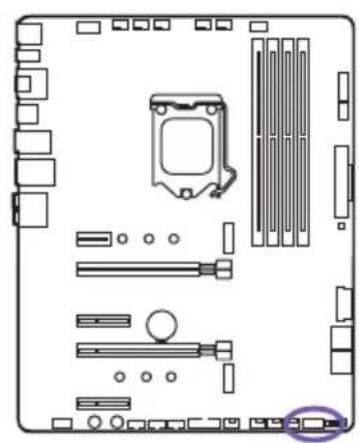

3.15 BOUTONS ET INTERRUPTEURS

Introduction

Les boutons d'alimentation et de réinitialisation vous permettent d'allumer ou de réinitialiser la carte mère sans avoir à la brancher à un interrupteur. Cela peut s'avérer utile lors de tests.

Le bouton Clear CMOS situé sur l'E/S à l'arrière peut être utilisé pour remettre les paramètres BIOS à leur configuration par défaut. Pour effacer CMOS, éteignez la carte mère et débranchez l'alimentation CA. Attendez 30 secondes pour être sûr qu'il n'y ait pas de système de veille. Appuyez sur le bouton Clear CMOS et maintenez-le enfoncé pendant 3 secondes.

Interrupteur double BIOS et sauvegarde ROM

L'interrupteur « Dual BIOS » et le bouton « ROM_BACKUP » sont situés ici. La carte mère N7 comporte deux ROM BIOS intégrés. L'ensemble principal est l'ensemble A. Si l'ensemble principal tombe en panne, vous pouvez passer à B pour charger le ROM BIOS secondaire et repasser le BIOS principal à saconfiguration d'usine (voir Sauvegarde BIOS).

Lorsque le BIOS principal tombe en panne, effectuez les étapes suivantes pour le repasser à sa configuration d'usine.

• Éteignez et débranchez l'alimentation CA. Attendez 30 secondes pour être sûr qu'il n'y ait pas de système de veille.
• Faites glisser « l'interrupteur double BIOS » en position B et rebranchez l'alimentation. Le LED ROM s'éclairera pour indiquer que le BIOS secondaire a été chargé.
• Démarrez dans le BIOS et rendez-vous à Power Management (Gestion de l'alimentation) dans le menu Advanced (Avancé). Désactivez la fonction EUP et enregistrez les modifications avant de redémarrer.
• Éteignez l'ordinateur et appuyez sur le bouton « ROM_BACKUP » pendant 5 secondes.
• Le LED ROM clignotera pour indiquer qu'il est en train de charger le ROM BIOS secondaire dans le ROM BIOS principal.
• La sauvegarde est terminée lorsque le LED ROM cesse de clignoter.
• Éteignez et débranchez l'alimentation secteur de l'ordinateur. Attendez 30 secondes pour être sûr qu'il n'y ait pas de système de veille.
• Faites glisser l'interrupteur en position A pour charger le BIOS primaire.

29 30 1 2 3 4 5 RP USB ATR 129 CPU_TAN ATIL_SURP/SYS_TARE/SYTH/SPR/SPR LED2 CLR CODG BITK HDMI_OP_SPDF USB7_2 USB8_2 USB9_2 USB_LAN BYAR_AUDIO LGA 1151 6 7 8 NZZXT N7 Z370 MODEL: N7 Z370 TERROR: 2.3 Budget to Cattercrafts JDS1_2 JDS2_2 JDS3_2 JDS4_2 JDS5_2 JDS6_2 JDS7_2 JDS8_2 JDS9_2 JDS10_2 JDS11_2 JDS12_2 JDS13_2 JDS14_2 JDS15_2 JDS16_2 JDS17_2 JDS18_2 JDS19_2 JDS20_2 JDS21_2 JDS22_2 JDS23_2 JDS24_2 JDS25_2 JDS26_2 JDS27_2 JDS28_2 JDS29_2 JDS30_2 JDS31_2 JDS32_2 JDS33_2 JDS34_2 JDS35_2 JDS36_2 JDS37_2 JDS38_2 JDS39_2 JDS40_2 JDS41_2 JDS42_2 JDS43_2 JDS44_2 JDS45_2 JDS46_2 JDS47_2 JDS48_2 JDS49_2 JDS50_2 JDS51_2 JDS52_2 JDS53_2 JDS54_2 JDS55_2 JDS56_2 JDS57_2 JDS58_2 JDS59_2 JDS60_2 JDS61_2 JDS62_2 JDS63_2 JDS64_2 JDS65_2 JDS66_2 JDS67_2 JDS68_2 JDS69_2 JDS70_2

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pièces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : nzxt.com

Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouilieur du Canada.

7. BATTERY INFORMATION

European Union

En tant qu'écologiste et afin de protéger l'environnement, NZXT tient à rappeler ceci... Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2012/19/EU, prenant effet le 14 février 2014, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. NZXT prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

9. REVISION HISTORY

Version 1.0, 2017/08/31
