Especificaciones técnicas	Detalles
Formato de la placa base	ATX
Socket	Intel LGA 1151
Chipset	Intel Z370
Número de ranuras RAM	4 x DIMM
Capacidad máxima de RAM	64 GB
Tipo de RAM soportado	DDR4
Ranuras PCIe	3 x PCIe 3.0 x16, 3 x PCIe 3.0 x1
Conectores SATA	6 x SATA III
Puertos USB	USB 3.1 Gen 2, USB 3.1 Gen 1, USB 2.0
Red	Ethernet 1 Gb/s
Audio integrado	Realtek ALC1220
Uso	Ideal para configuraciones de juego y trabajo
Mantenimiento	Revisiones regulares de actualizaciones del BIOS
Seguridad	Protección contra sobretensiones, características de seguridad integradas
Información general	Compatible con procesadores Intel de 8ª generación

Preguntas frecuentes - N7 Z370 NZXT

¿Cómo instalo la placa base NZXT N7 Z370 en mi caja?

Asegúrese de que su PC esté desconectado y use una pulsera antiestática. Coloque la placa base sobre separadores en la caja, alinee los puertos I\/O con el panel trasero y atorníllela en su lugar.

¿Qué procesadores son compatibles con la NZXT N7 Z370?

La NZXT N7 Z370 es compatible con procesadores Intel de 8ª y 9ª generación que usan el socket LGA 1151.

¿Cómo actualizo el BIOS de la NZXT N7 Z370?

Descargue la última versión del BIOS desde el sitio oficial de NZXT. Copie el archivo en una unidad USB, reinicie el PC y acceda a la utilidad de configuración del BIOS para realizar la actualización.

¿Qué tipos de RAM puedo usar con la NZXT N7 Z370?

La placa base soporta memoria DDR4 hasta 4000 MHz (OC) con un máximo de 64 GB en cuatro ranuras DIMM.

¿La NZXT N7 Z370 soporta SLI o CrossFire?

Sí, la NZXT N7 Z370 soporta las tecnologías NVIDIA SLI y AMD CrossFire, permitiendo el uso de múltiples tarjetas gráficas.

¿Qué debo hacer si mi placa base no enciende?

Verifique que todos los cables estén correctamente conectados, que la fuente de alimentación funcione y que el botón de encendido esté en buen estado. También asegúrese de que la placa base no esté en contacto con la caja.

¿Cómo soluciono problemas de sobrecalentamiento con la NZXT N7 Z370?

Asegúrese de que el ventilador de la CPU esté correctamente instalado y funcione. También verifique que la caja tenga un buen flujo de aire y que los componentes estén limpios.

¿Puedo usar discos duros NVMe con la NZXT N7 Z370?

Sí, la NZXT N7 Z370 tiene varias ranuras M.2 para discos duros NVMe, ofreciendo altas velocidades de transferencia de datos.

¿Cómo configuro RAID en la NZXT N7 Z370?

Acceda al BIOS, active la opción RAID y configure sus discos según sus preferencias. Asegúrese de que los discos estén correctamente conectados.

¿La NZXT N7 Z370 es compatible con Wi-Fi?

La NZXT N7 Z370 no tiene Wi-Fi integrado, pero puede agregar una tarjeta de red Wi-Fi PCIe si es necesario.

MANUAL DE USUARIO N7 Z370 NZXT

1 PREFACIO.... 1
2 INFORMACIÓN DEL PRODUCTO

2.1 Contenido del paquete.... 2

2.2 Especificaciones.... 3

3 COMPONENTES Y PUERTOS

3.1 Cubiertas.... 6
3.2 Descripción general de los puertos.... 8
3.3 Interfaces de E/S traseras.... 10
3.4 Zócalo de CPU.... 12
3.5 Ranuras DIMM.... 14
3.6 Ranuras de ampliación PCI Express.... 15
3.7 Conectores SATA.... 17
3.8 Ranuras M.2.... 18
3.9 Conectores de alimentación.... 20
3.10 Conectores USB 2.0 y 3.0.... 21
3.11 Conector de audio del panel frontal.... 22
3.12. Conector del panel frontal.... 22
3.13. Conectores de ventilador.... 23
3.14. Conectores de LED.... 23
3.15. Botones e interruptores.... 24

4 AVISOS SOBRE NORMATIVAS...... A-1
5 SOPORTE Y SERVICIO...... A-4
6 AVISOS REGLAMENTARIOS...... A-6
7 INFORMACIÓN SOBRE LA BATERÍA...... A-7
8 DECLARACIÓN SOBRE WEEE...... A-8

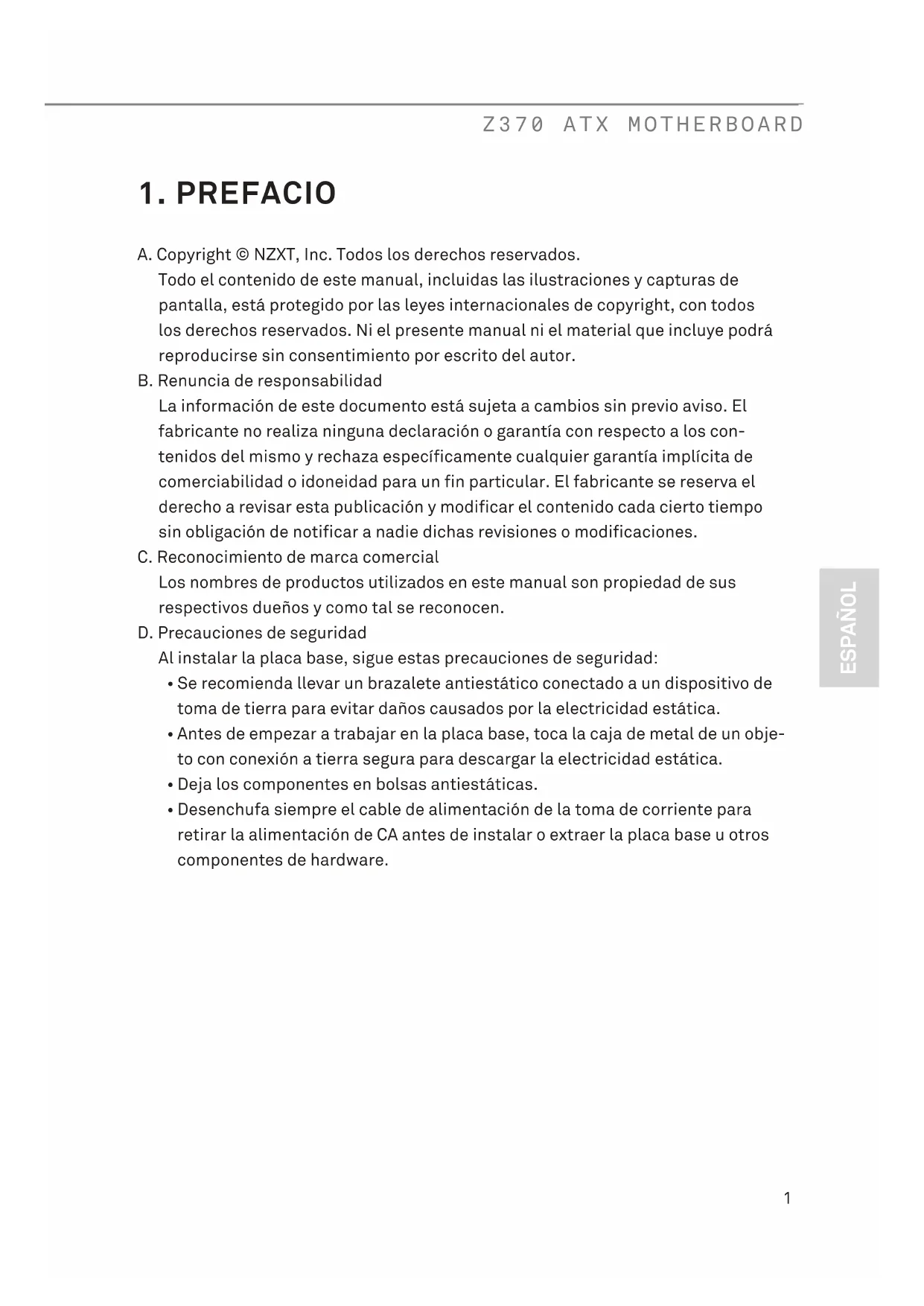

1. PREFACIO

A. Copyright © NZXT, Inc. Todos los derechos reservados.

Todo el contenido de este manual, incluidas las ilustraciones y capturas de pantalla, está protegido por las leyes internacionales de copyright, con todos los derechos reservados. Ni el presente manual ni el material que incluye podrá reproducirse sin consentimiento por escrito del autor.

B. Renuncia de responsabilidad

La información de este documento está sujeta a cambios sin previo aviso. El fabricante no realiza ninguna declaración o garantía con respecto a los contenidos del mismo y rechaza específicamente cualquier garantía implícita de comerciabilidad o idoneidad para un fin particular. El fabricante se reserva el derecho a revisar esta publicación y modificar el contenido cada cierto tiempo sin obligación de notificar a nadie dichas revisiones o modificaciones.

C. Reconocimiento de marca comercial

Los nombres de productos utilizados en este manual son propiedad de sus respectivos dueños y como tal se reconocen.

D. Precauciones de seguridad

Al instalar la placa base, sigue estas precauciones de seguridad:

• Se recomienda llevar un brazalete antiestático conectado a un dispositivo de toma de tierra para evitar daños causados por la electricidad estática.
• Antes de empezar a trabajar en la placa base, toca la caja de metal de un objeto con conexión a tierra segura para descargar la electricidad estática.
• Deja los componentes en bolsas antiestáticas.
• Desenchufa siempre el cable de alimentación de la toma de corriente para retirar la alimentación de CA antes de instalar o extraer la placa base u otros componentes de hardware.

2. 2. INFORMACIÓN DEL PRODUCTO

2.1 CONTENIDO DEL PAQUETE

• Placa base N7 Z370
• Piezas de la cubierta N7
• Manual del usuario de la placa base
• Protector de E/S
• 4 cables SATA
• Conector de puente SLI
• 2 tiras de LED
• 2 cables de conexión de LED de 500 mm
• 2 cables de extensión de LED de 300 mm

2.2 ESPECIFICACIONES

CPU y tomas

• Toma LGA 1151 para procesadores Intel® Core™ i7/i5/i3 de 8.ª generación
• Compatible con CPU Intel de 14 nm
• Compatible con la tecnología Intel Turbo Boost 2.0

Chipset

Intel® Z370

Memoria

4x DIMM, Max. 64GB, DDR4

• Memoria 3866(O.C.)/ 3733(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200(O.C.)/ 3000(O.C.)/ 2800(O.C.)/ 2666(O.C.)/ 2400(O.C.)/ 2133 MHz no ECC sin búfer
• Arquitectura de memoria de doble canal
• Compatibilidad con Intel® Extreme Memory Profile (XMP)

Gráficos integrados

Compatibilidad con salida Multi-VGA: Puertos HDMI/DisplayPort 1.2

• DisplayPort con resolución máxima de 4096x2304 a 60 Hz
• HDMI™ con resolución máxima de 4096x2160 a 24 Hz
• Máximo de memoria compartida de 1024 MB

Compatibilidad con múltiples GPU

• Compatible con tecnología NVIDIA® 2-Way SLI™
• Compatible con tecnología AMD 2-Way CrossFireX™

Almacenamiento

Compatible con RAID 0/1/5/10

Compatible con tecnología Intel® Smart Response

Tecnología Intel® Rapid Storage

Preparada para memoria Intel® Optane

LAN

Audio de alta definición de 7.1 canales, 32 bits / DAC de 192 KHz

• 5 puertos USB 2.0
  • 4 puertos USB 3.1 Gen 1
• 1 DisplayPort 1.2
  • 1 HDMI™ 1.4b
  • 1 botón de vaciado de CMOS
  • 1 puerto LAN (RJ45)
• 1 puerto de salida óptica S/PDIF
  • 1 toma de audio de 7.1 canales

Sistema operativo

Microsoft® Windows® 10 de 64 bits

Diseño

ATX

Interfaces de E/S internas

• 1 conector de alimentación EATX de 24 patillas
• 1 conector de alimentación ATX de 12 V y 8 patillas
• 1 conector CPU_FAN de 4 patillas
• 1 conector AIO_PUMP de 4 patillas
  • 1 conector W_PUMP de 4 patillas
• 6 conectores SYS_FAN de 4 patillas
• 3 cabezales USB 2.0 (admiten hasta 6 puertos USB 2.0)
• 2 cabezales USB 3.1 Gen 1 (admiten hasta 4 puertos USB 3.1 Gen 1)
  • 4 conectores SATA de 6 Gbps
• 1 toma M.2 de 3.^a generación con M Key, (PCIe 3.0 x4 y modo SATA)
• 1 toma M.2 de 3. ^a generación con M Key, (solo modo PCIe 3.0 x4)
• 2 conectores de LED
• 1 módulo de detección de ruido
• 1 conector de audio de panel frontal
  • 1 botón de encendido
• 1 botón de restablecimiento
  • 1 botón de respaldo de ROM
  • 1 interruptor de BIOS doble

3. COMPONENTES Y PUERTOS

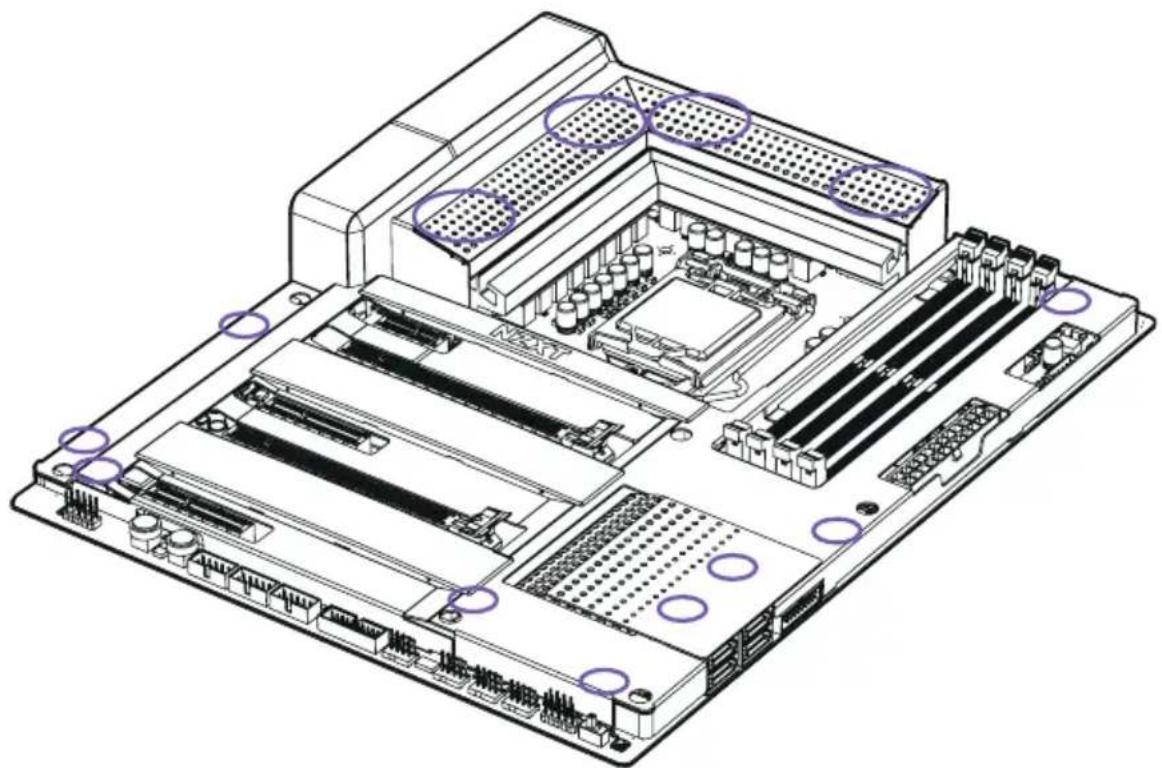

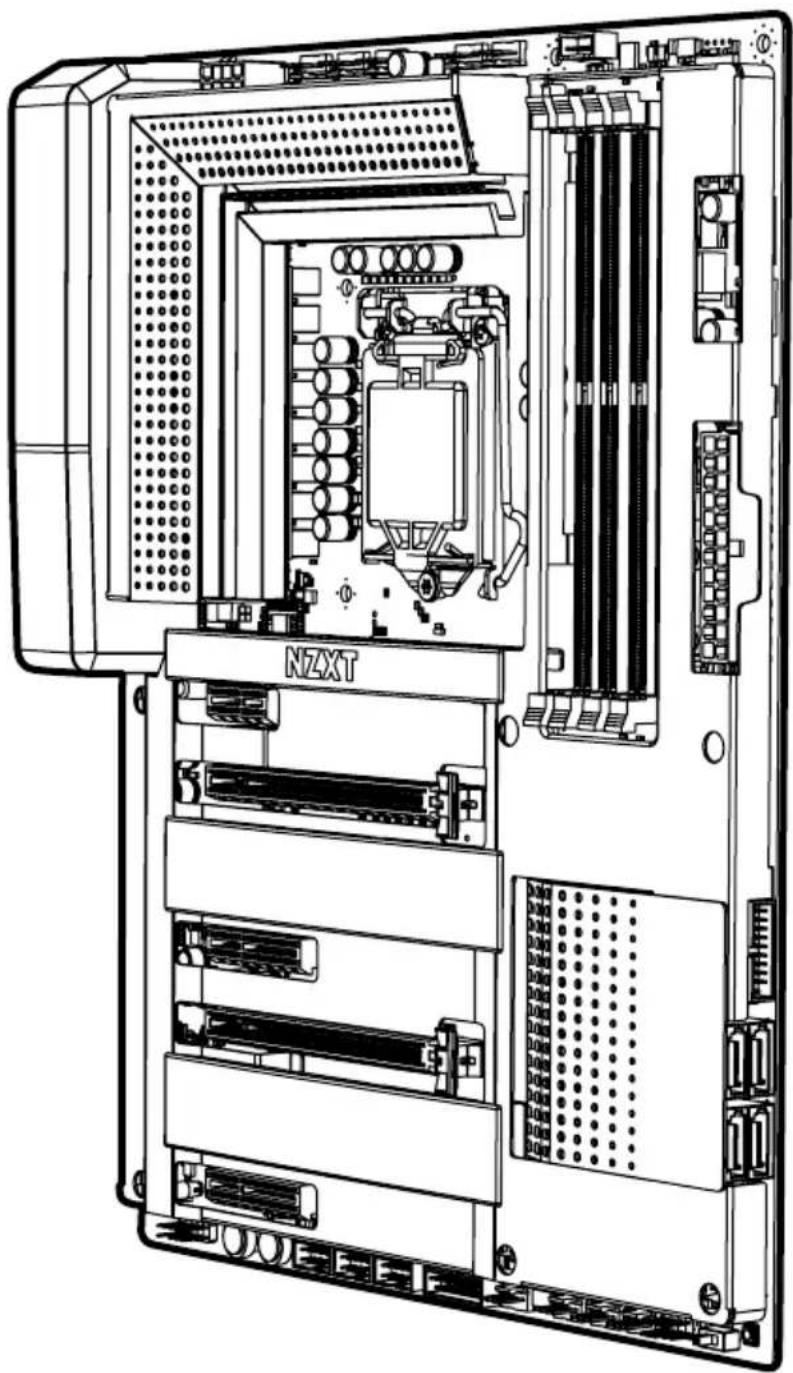

3.1 CUBIERTAS

Introducción

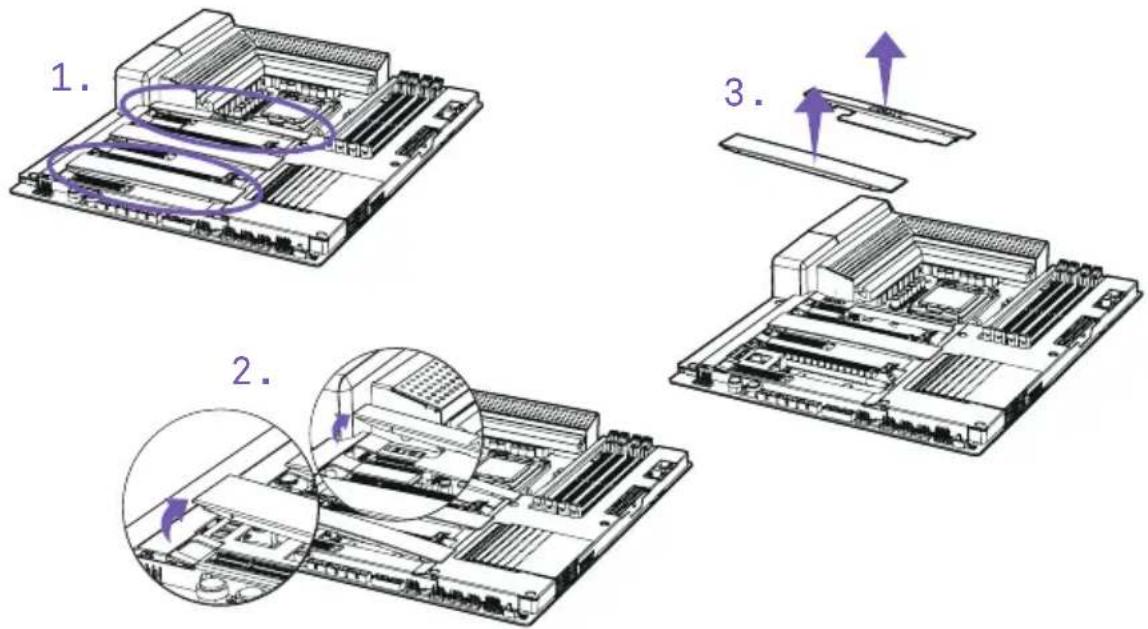

Las piezas de la cubierta metálica N7 se pueden retirar manualmente. Están sujetas a la placa base mediante múltiples puntos. Al instalarlas y retirarlas, presta especial atención a dichos puntos y aplica una fuerza uniforme para evitar daños.

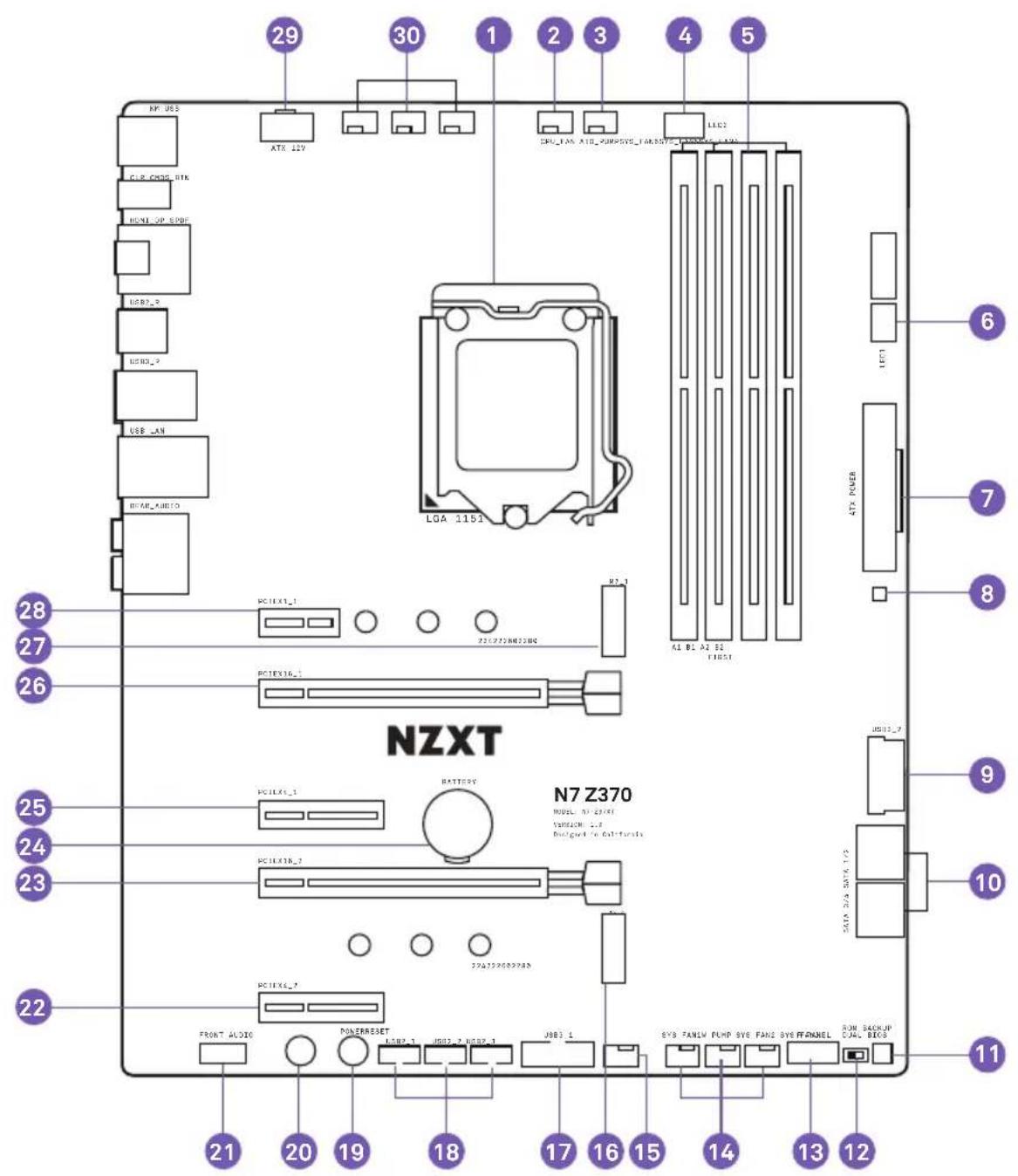

3.2 DESCRIPCIÓN GENERAL DE LOS PUERTOS

29 30 1 2 3 4 5 KP US ATR 12V CPU_TAN ATIL_PURP/SYS_TAR/SYTE_TAMOS/SPG LED2 CLR_CODG BITK HDMI OP SODF USB_D_2 USB_D_2 USB_LAN BYAR_AUDIO LGA 1151 6 7 8 NZZXT N7 Z370 MODEL: N7 Z3701 VERSION: 2.3 Budget to Califtrics PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX1_1 PCIEX6_7 FRONT ALOIO POWERRESET USB2_1 USB2_2 USB2_3 JBB3_1 SYS_FANLV_PUMP_SYS_FANZ_SYS_PERANNEL ROM_BACKUP_CUAL_BIOS 21 20 19 18 17 16 15 14 13 12

No.	Nombre del puerto	Descripción
1	Zócalo de CPU Zócalo LGA 1151 para procesador Intel de 8^a generación
2	CPU_FAN	Conector para ventilador de la CPU de 4 patillas
3	AIO_PUMP	Conector para bomba de AIO de 4 patillas
4	LED2 Cabezal para LED de 4 patillas
5	DIMM A1-B2 Ranuras para memoria DDR4 de 288 patillas
6	LED1 Cabezal para LED de 4 patillas
7	ATX_POWER Conector de alimentación ATX de 24 patillas
8	Módulo de detección de ruido Módulo digital de detección de ruido para CAM
9	USB3_2 Cabezal USB 3.1 Gen 1 del panel frontal
10	SATA 1-4 Conectores Serial ATA de 6 Gbps
11	ROM_BACKUP Botón de respaldo de ROM de BIOS
12	Interruptor de BIOS doble	Interruptor de BIOS doble, hacia la izquierda para ajuste predeterminado
13	Conectores del panel frontal	Conectores LED e interruptores del panel frontal
14	SYS_Fan 1-3	Conectores para ventilador de 4 patillas
15	W_PUMP	Conector de 4 patillas para bomba de agua
16	M2_2	Toma M.2 de 3.^a generación con M Key, compatible con dispositivos de almacenamiento tipo2242/2260/2280 (compatible con modo SATA y PCIE)
17	USB3_1 Cabezal USB 3.1 Gen 1 del panel frontal
18	USB2_1-3	Cabezales USB 2.0 del panel frontal
19	POWER Botón de encendido
20	RESET Botón de restablecimiento
21	FRONT_AUDIO Conector de audio del panel frontal
22	PCIEX4_2 Ranura de PCI Express x4 de 3^a generación
23	PCIEX16_2 Ranura de PCI Express x16 de 3^a generación para GPU
24	Battery	Batería
25	PCIEX4_1 Ranura de PCI Express x4 de 3^a generación
26	PCIE16_1	Ranura de PCI Express x16 de 3^a generación para GPU
27	M2_1	Toma M.2 de 3.^a generación con M Key, compatible con dispositivos de almacenamiento tipo 2242/2260/2280(compatible con modo PCIE)
28	PCIEX1_1 Ranura de PCI Express x1 de 3^a generación
29	ATX_12V Conector de alimentación de +12 V y 8 patillas
30	SYS_FAN 4-6	Conectores para ventilador de 4 patillas

3.3 INTERFACES DE E/S TRASERAS

1 2 3 6 7 8 45 A B D E F C 10

No. Nombre del puerto

1 USB 2.0 x 2

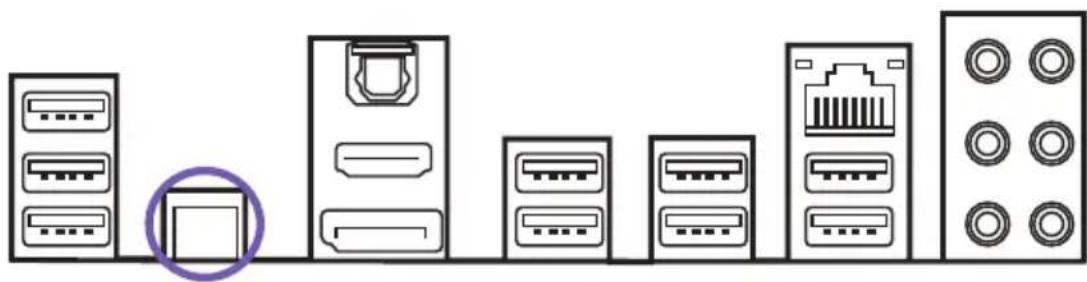

2 Botón de vaciado de CMOS
3 Puerto de salida SPDIF óptica
4 Puerto DisplayPort
5 Puerto HDMI 1.4b
6 USB 2.0 x 1
7 USB 3.1 Gen 1 x 4
8 Puerto LAN RJ45
9 USB 2.0×2

10 Puertos de audio

A. Central y subwoofer
B. Envolvente trasero
C. Envolvente lateral
D. Entrada de línea
E. Frontal izquierdo y derecho
F. Micrófono

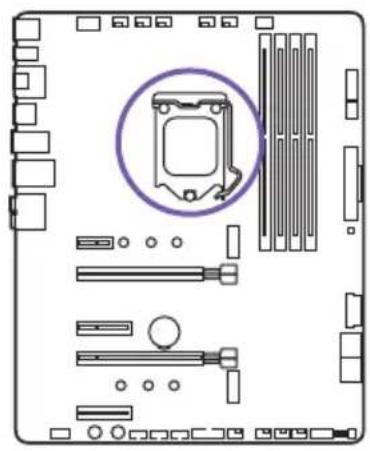

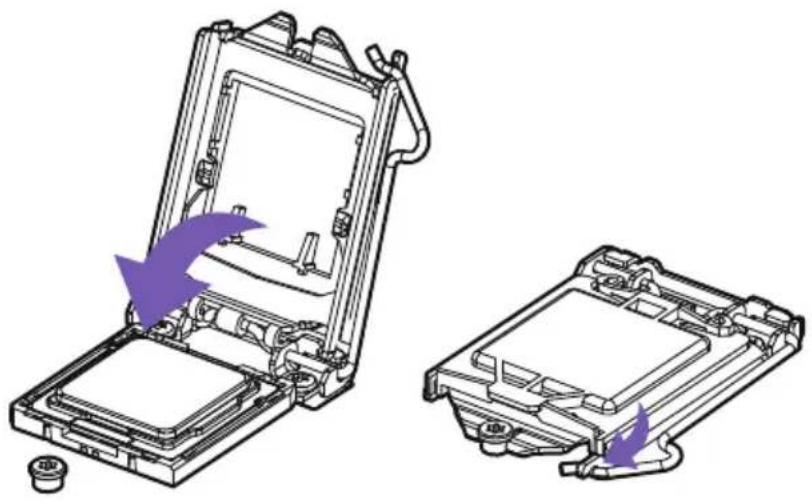

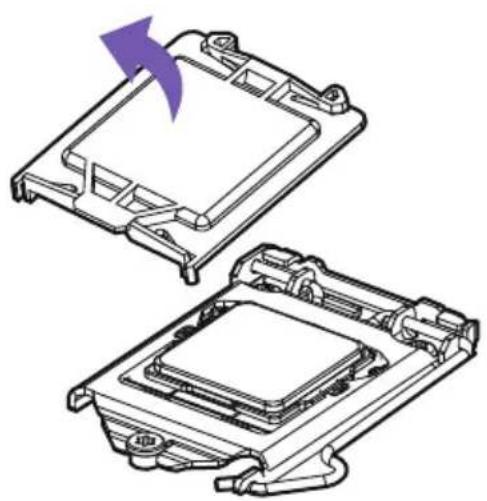

La superficie de la CPU LGA 1151 tiene dos muescas y un triángulo dorado para ayudar a alinear la CPU correctamente al colocarla en el zócalo.

• Presiona hacia abajo y hacia afuera para soltar el brazo de retención.
• Abre el cierre y coloca la CPU asegurándote de que el triángulo y las muescas coinciden con la esquina, tal como se indica.

• Vuelve a cerrarlo y presiona hacia abajo el brazo de retención para fijarlo.
• La tapa protectora de plástico se aflojará automáticamente.

- Aplica pasta térmica según sea necesario e instala el refrigerador de CPU.

Nota

• Desenchufa siempre el cable de alimentación de la toma de corriente antes de instalar o extraer la CPU.
• Conserva la tapa protectora después de instalar la CPU.
• Confirma que el disipador térmico de la CPU se ha montado correctamente antes de arrancar.
• Cuando no esté instalada la CPU, cubre siempre el zócalo de la CPU con la tapa protectora para proteger las patillas del zócalo.
• Consulta las instrucciones del fabricante del refrigerador de la CPU para instalarlo.

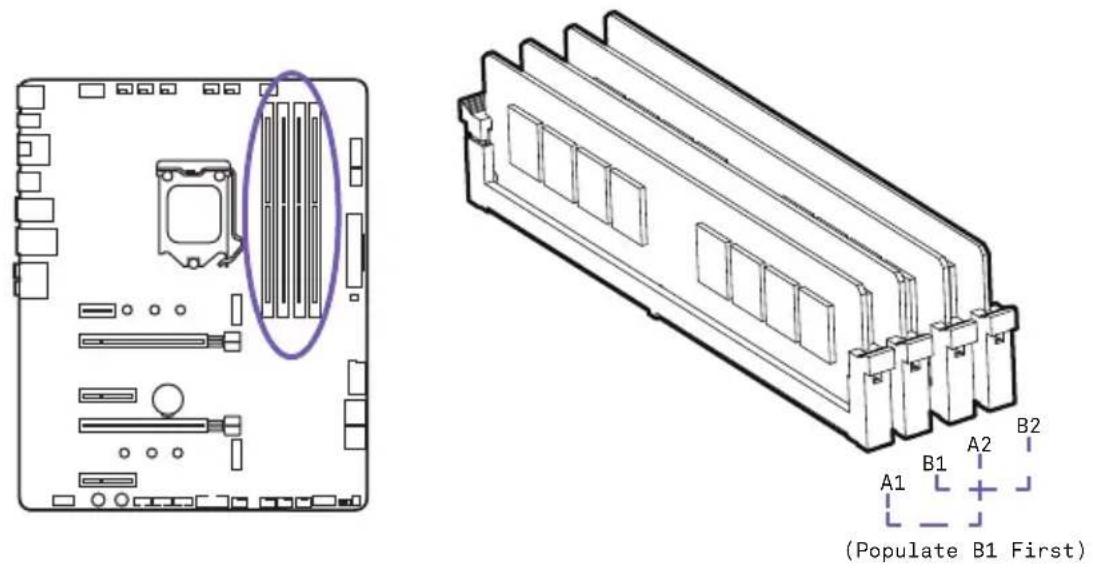

3.5 RANURAS DIMM

Introducción

Las ranuras DIMM se encuentran aquí. Consulta el diagrama para ver la configuración de memoria recomendada.

• Presiona la palanca de desbloqueo tal y como se indica.
• Haz coincidir la memoria con la muesca intermedia y alinéala con las ranuras DIMM.
• Introduce con firmeza la memoria en la ranura DIMM hasta que la palanca se bloquee automáticamente.

Nota

Inserta los módulos de memoria en la ranura B1 primero.

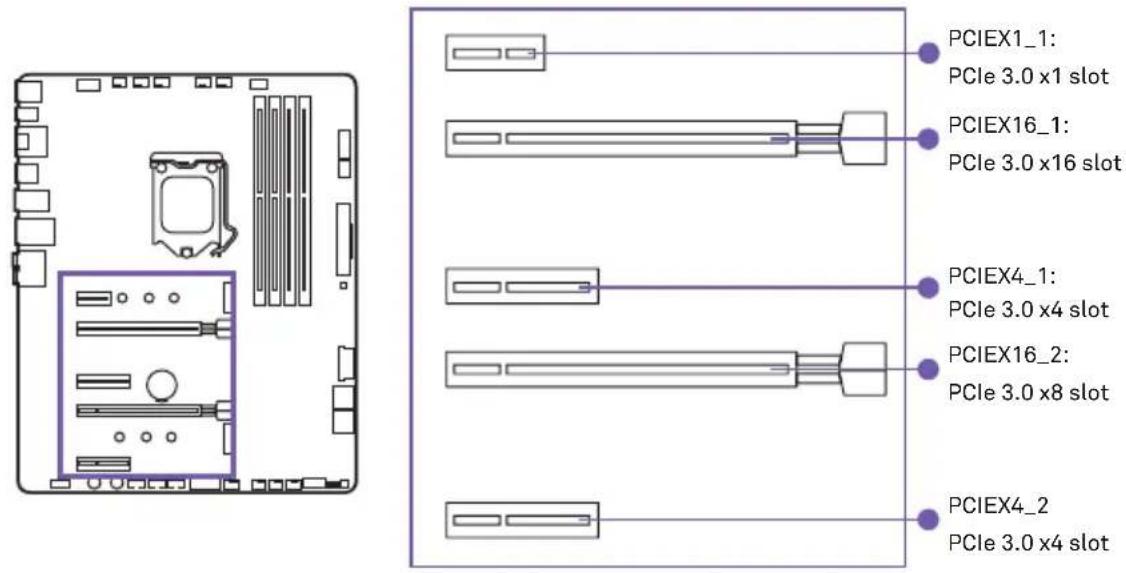

3.6 RANURAS DE AMPLIACIÓN PCI EXPRESS

Introducción

Consulta el siguiente diagrama para ver la lista de ranuras. Instala las tarjetas gráficas utilizando en primer lugar la PCIEX16_1 y, en segundo lugar, la PCIEX16_2.

PCIEX1_1: PCIe 3.0 x1 slot PCIEX16_1: PCIe 3.0 x16 slot PCIEX4_1: PCIe 3.0 x4 slot PCIEX16_2: PCIe 3.0 x8 slot PCIEX4_2 PCIe 3.0 x4 slot

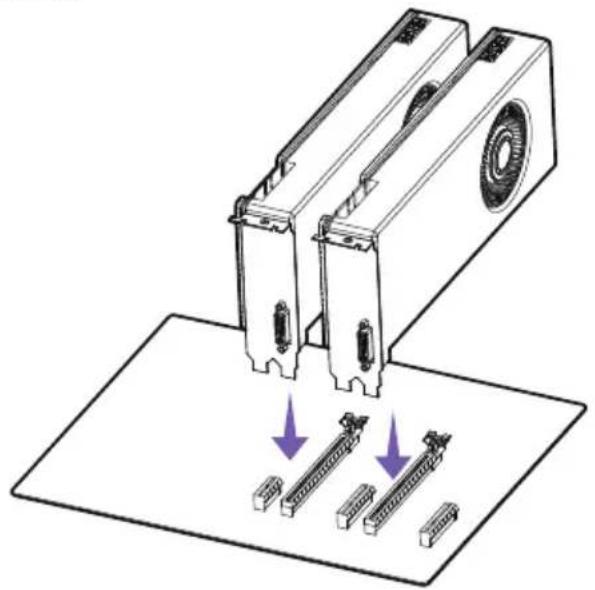

Instalación de varias tarjetas gráficas

Para obtener recomendaciones de alimentación para configuraciones de SLI, consulta el manual del usuario de la tarjeta gráfica y asegúrate de que cumples todos los requisitos del sistema.

Para instalar tarjetas gráficas SLI:

- Apaga el ordenador y desconecta el cable de alimentación, instala dos tarjetas gráficas en las ranuras PCIEX16_1 y PCIEX16_2.

N7

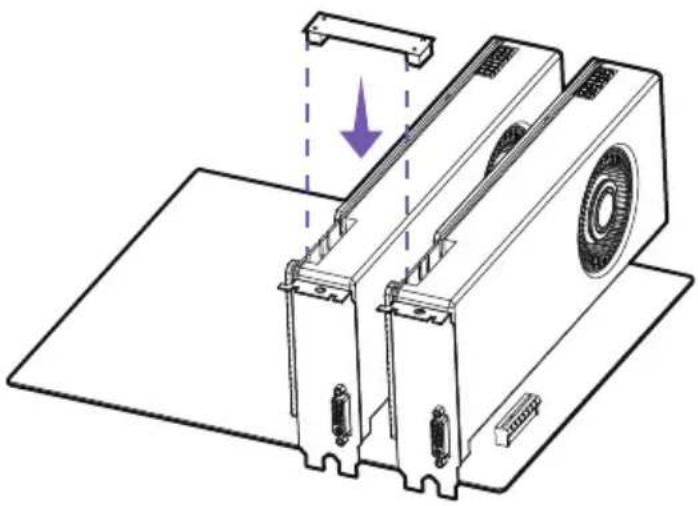

- Conecta las dos tarjetas mediante el conector de puente SLI.

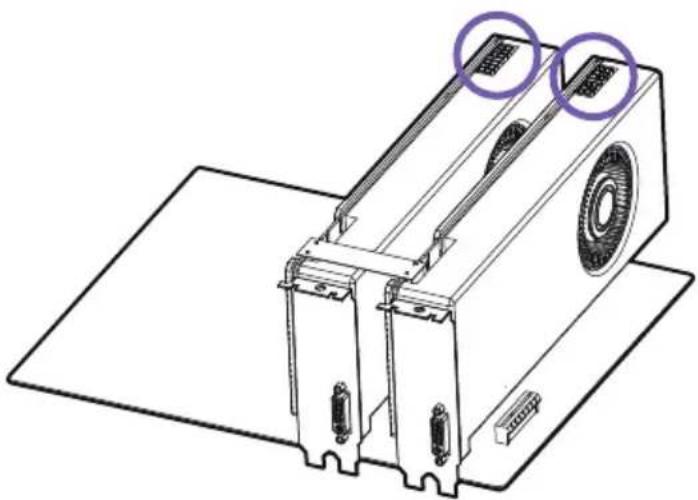

• Conecta todos los conectores de alimentación PCIe de las tarjetas gráficas.
• Vuelve a conectar el cable de alimentación, enciende el ordenador e instala los controladores y el software incluidos con las tarjetas gráficas.

Nota

• Para un único PCIe x16, utiliza PCIEX16_1.
• Al añadir o extraer tarjetas de expansión, desconecta siempre la fuente de alimentación y desenchufa el cable de alimentación de la toma de corriente. Lee la documentación de la tarjeta de expansión para comprobar si se requieren cambios de software o hardware adicionales.

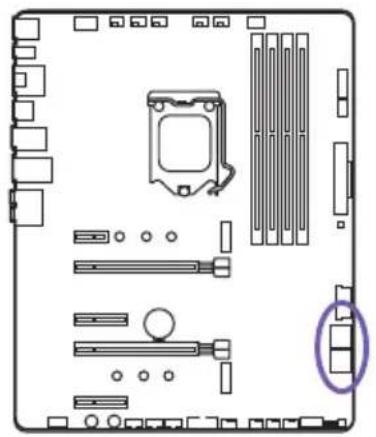

3.7 CONECTORES SATA

Introducción

Estos conectores son puertos de interfaz SATA de 6 Gb/s. Cada uno puede conectarse a un dispositivo SATA. Ningún puerto utiliza el mismo ancho de banda con cualquier M.2.

• Ten cuidado de no doblar el cable SATA en un ángulo de 90 grados. De hacerlo, puede dar lugar a una pérdida de datos durante la transmisión.
• Los cables SATA tienen conectores idénticos a cada lado del cable. Sin embargo, se recomienda conectar el conector plano a la placa base para ahorrar espacio.

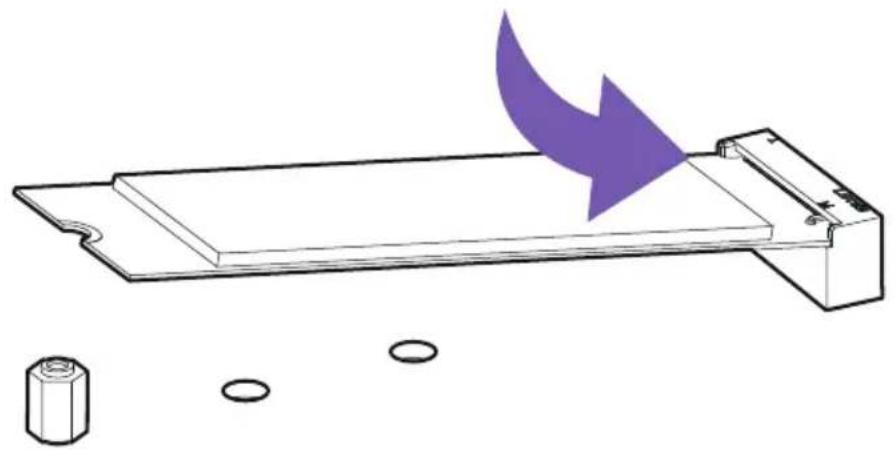

3.8 RANURAS M.2

Introducción

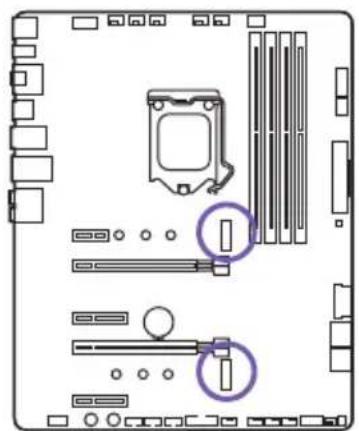

Hay dos ranuras M.2 en la placa base N7. Tendrás que extraer las piezas de la cubierta de acero antes de la instalación. Las ranuras M.2 son compatibles con diseños hasta el tipo 2280.

• Retira la cubierta de la ranura M.2.

1. 2. 3.

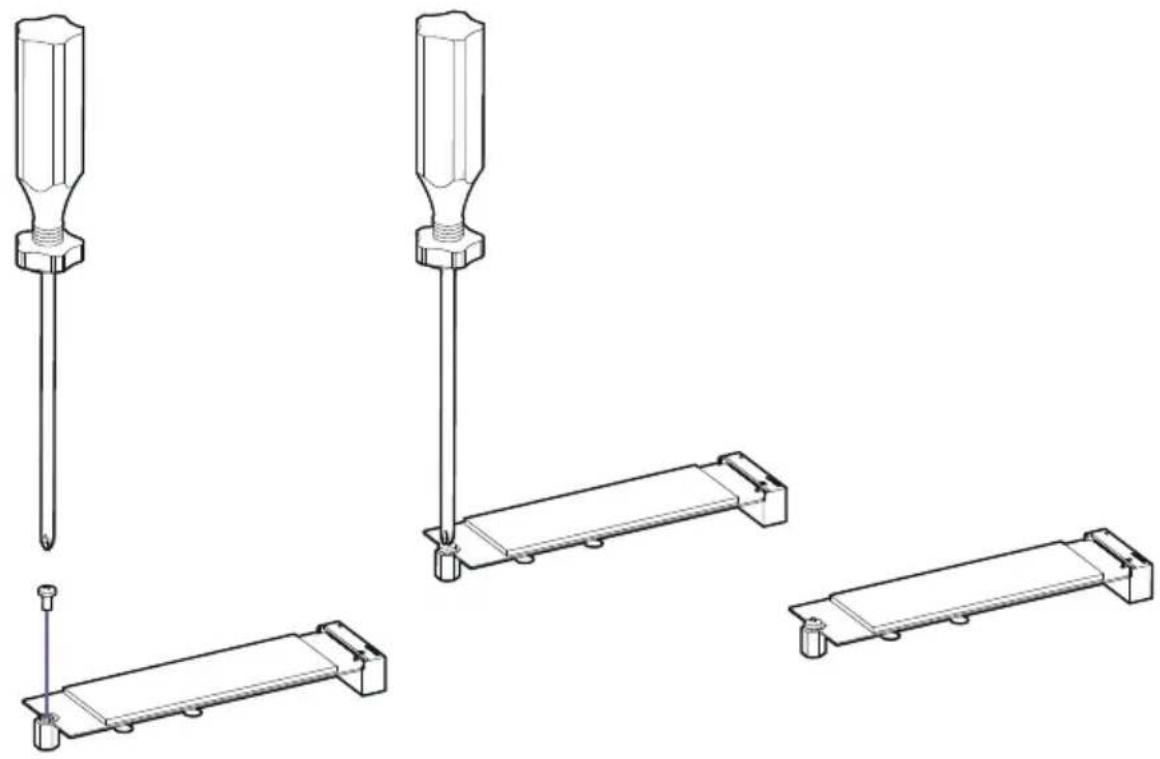

- Asegúrate de que el separador se encuentra en la posición adecuada y muévelo si es necesario.

- Inserta la unidad M.2 en la ranura M.2 en un ángulo.

- Fija la unidad M.2 con el tornillo M.2 en el separador y apriétalo.

• Si has instalado una unidad M.2, no vuelvas a colocar la cubierta de acero para garantizar una refrigeración óptima de las unidades M.2. La cubierta del logotipo NZXT tiene una cubierta M.2 extraíble, presiona en el bloqueo y desliza para soltarla.
• Intel® RST solo es compatible con SSD M.2 PCIe con ROM UEFI.
• Todas las ranuras M.2 preparadas para memoria Intel® Optane™.

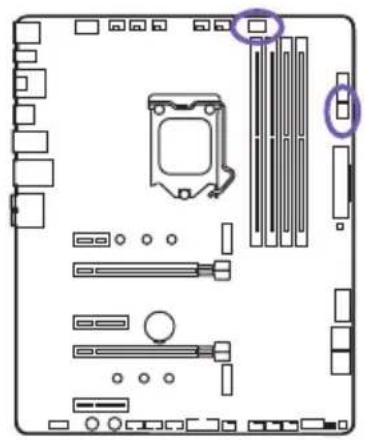

3.9 CONECTORES DE ALIMENTACIÓN

Introducción

Estos conectores se conectan a una fuente de alimentación ATX.

Es posible que tengas que retirar la cubierta del Mosfet antes de conectar la alimentación de CPU de 8 patillas.

Nota

- Asegúrate de que todos los cables de alimentación están bien conectados a una fuente de alimentación ATX adecuada para garantizar el funcionamiento estable de la placa base.

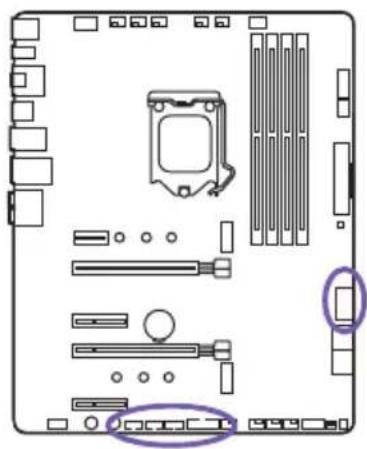

3.10 CONECTORES USB 2.0 Y 3.0

Introducción

Estos conectores te permiten conectar a los puertos USB del panel frontal o a dispositivos que requieran puertos USB internos.

Este conector se conecta al audio del panel frontal de la caja.

Estos conectores se conectan a los interruptores e indicadores LED de la caja.

Comprueba la polaridad de las patillas para asegurarte de que los LED funcionan correctamente.

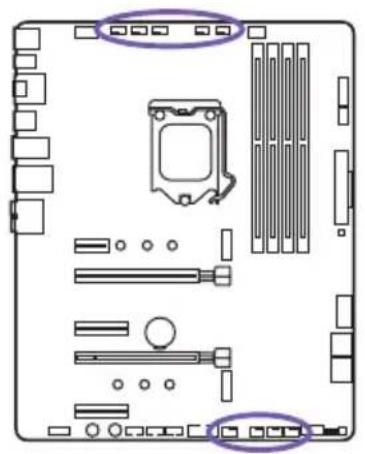

3.13 CONECTORES DE VENTILADOR

Introducción

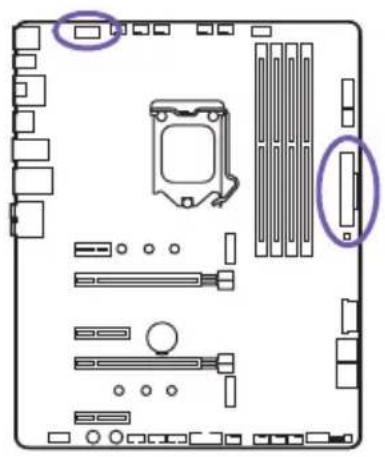

El CPU_FAN, AIO_PUMP, W_PUMP y los seis conectores SYS_FAN son compatibles con los modos de modulación de ancho de pulso (PWM, por sus siglas en inglés) y de tensión. Las velocidades del ventilador se pueden ajustar en la BIOS o en CAM.

CAM se necesita para controlar los ventiladores dentro de Windows.

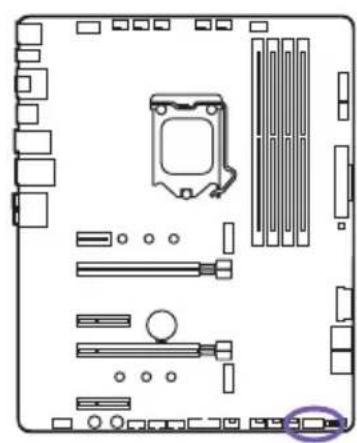

3.14 CONECTORES DE LED

Introducción

Hay dos puertos LED en este lugar que se utilizan para conectar con tiras LED HUE+ o ventiladores LED Aer RGB. Cada puerto admite hasta 4 tiras de LED o 5 ventiladores Aer RGB.

• Utiliza el cable de conexión incluido en el kit de extensión HUE+ o Aer RGB.
• CAM se necesita para controlar la iluminación dentro de Windows.

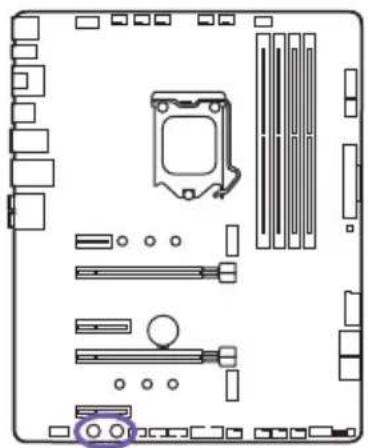

3.15 BOTONES E INTERRUPTORES

Introducción

El botón de encendido y restablecimiento permite encender o restablecer la placa base sin conectarse a un interruptor, lo cual resulta útil al hacer pruebas.

Botón de vaciado de CMOS

El botón de vaciado de CMOS situado en la interfaz de E/S trasera se puede utilizar para volver a la configuración de BIOS predeterminada. Para el vaciado de CMOS, apaga el equipo y retira la alimentación de CA. Espera 30 segundos para asegurarte de que no queda alimentación de reserva. Mantén pulsado el botón de vaciado de CMOS durante 3 segundos.

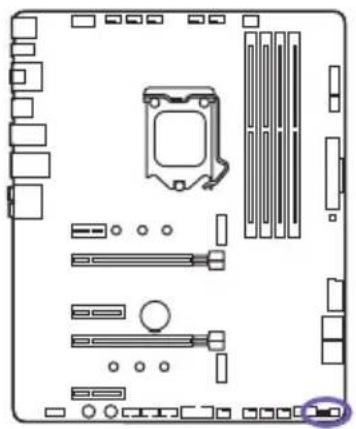

Interruptor de BIOS doble y respaldo de ROM

Aquí se encuentran el “interruptor de BIOS doble” y el botón “ROM_BACKUP”. La N7 tiene integradas dos ROM de la BIOS, con el interruptor de la principal hacia el lado A. Si la principal falla, puedes mover el interruptor al lado B para cargar la ROM de la BIOS secundaria y restablecer la configuración original de la BIOS principal (consulta Copia de seguridad de la BIOS).

Copia de seguridad de la BIOS

Si la BIOS principal falla, sigue los pasos que se indican a continuación para restablecer la configuración original de la BIOS.

• Apaga el equipo y retira la alimentación de CA de la fuente de alimentación. Espera 30 segundos para asegurarte de que no queda alimentación de reserva.
• Mueve el “interruptor de BIOS doble” al lado B y vuelve a conectar la fuente de alimentación. El LED de ROM se encenderá para indicar que se ha cargado la BIOS secundaria.
• Arranca la BIOS y ve a la sección de configuración de energía, en el menú de opciones avanzadas. Desactiva la función EUP, guarda los cambios y, a continuación, reinicia el equipo.
• Apaga el PC y mantén pulsado el botón "ROM_BACKUP" durante 5 segundos.
• El LED de ROM parpadeará para indicar que se está cargando la ROM de la BIOS secundaria en la ROM de la BIOS principal.
• La copia de seguridad habrá terminado cuando el LED de ROM permanezca encendido.
• Apaga el equipo y retira la alimentación de CA del PC. Espera 30 segundos para asegurarte de que no queda alimentación de reserva.
• Mueve el interruptor al lado A para cargar la BIOS principal.

Si tiene preguntas o problemas con el producto NZXT que usted compró, no dure en ponerse en contacto con [e-mail] y suministrar una explicación detallada de su problema así como su prueba de compra. Puede hacer consultas sobre piezas de repuesto en support. nzxt.com. Para comentarios y sugerencias, escriba un mensaje de correo electrónico a nuestro equipo de diseño: [e-mail]. Gracias por comprar un producto NZXT. Para más información acerca de NZXT, visítenos en línea. Página web de NZXT: nzxt.com

Support et service

NZXT como empresa comprometida con la protección del medio ambiente, recomienda... Bajo la directiva 2012/19/EU de la Unión Europea en materia de desechos y/o equipos electrónicos, con fecha de rigor desde el 14 de febrero de 2014, los productos clasificados como “eléctricos y equipos electrónicos” no pueden ser depositados en los contenedores habituales de su municipio, los fabricantes de equipos electrónicos, están obligados a hacerse cargo de dichos productos al termino de su período de vida. NZXT estará comprometido con los términos de recogida de sus productos vendidos en la Unión Europea al final de su periodo de vida. Usted debe depositar estos productos en el punto limpio establecido por el ayuntamiento de su localidad o entregar a una empresa autorizada para la recogida de estos residuos.

Français
