Caractéristiques	Détails
Type de platine	Platine disque analogique
Vitesse de lecture	33 1/3 et 45 tours par minute
Type de moteur	Moteur à courant continu
Entrée audio	RCA stéréo
Alimentation	Adaptateur secteur inclus
Dimensions	Dimensions compactes pour un usage domestique
Poids	Poids léger pour une manipulation facile
Utilisation	Idéale pour les DJ et les audiophiles
Maintenance	Nettoyage régulier du plateau et de la cellule recommandé
Sécurité	Utiliser sur une surface stable pour éviter les vibrations
Accessoires inclus	Cellule, bras de lecture, adaptateur pour 45 tours
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - Turn 3 Reloop

Comment puis-je connecter ma Reloop Turn 3 à un amplificateur ?

Pour connecter votre Reloop Turn 3 à un amplificateur, utilisez un câble RCA. Branchez les sorties RCA de la platine disque aux entrées RCA de l'amplificateur. Assurez-vous que l'amplificateur est en mode correct pour recevoir le signal de la platine.

Pourquoi le son de ma Reloop Turn 3 est-il déformé ?

Un son déformé peut être causé par un mauvais équilibrage de la cellule, un réglage incorrect du contrepoids ou un problème avec le vinyle. Vérifiez d'abord l'alignement de la cellule et le poids appliqué. Si le problème persiste, examinez le vinyle pour des rayures ou de la poussière.

Comment changer la cellule de ma Reloop Turn 3 ?

Pour changer la cellule de votre Reloop Turn 3, dévissez la vis qui maintient la cellule en place sur le bras de lecture. Retirez l'ancienne cellule et remplacez-la par la nouvelle en veillant à bien la fixer avant de revisser.

Pourquoi ma platine ne tourne-t-elle pas ?

Si votre platine ne tourne pas, vérifiez d'abord que l'alimentation est correctement branchée. Ensuite, examinez le bouton de mise sous tension et assurez-vous qu'il est en position 'ON'. Si le problème persiste, il peut y avoir un problème moteur ou de courroie.

Comment nettoyer ma Reloop Turn 3 ?

Pour nettoyer votre Reloop Turn 3, utilisez un chiffon doux et non abrasif pour essuyer la surface. Évitez les produits chimiques agressifs. Pour le plateau, vous pouvez utiliser un nettoyant pour vinyle ou un mélange d'eau et de vinaigre.

Est-ce que la Reloop Turn 3 est compatible avec des vinyles de 45 tours ?

Oui, la Reloop Turn 3 est compatible avec des vinyles de 33 tours et de 45 tours. Assurez-vous de régler le sélecteur de vitesse sur 45 tours lorsque vous jouez des vinyles de ce format.

Comment régler la vitesse de la platine ?

Pour régler la vitesse de votre Reloop Turn 3, utilisez le sélecteur de vitesse situé sur la platine. Vous pouvez choisir entre 33 et 45 tours par minute. Assurez-vous que le bon réglage est sélectionné avant de commencer à jouer.

Que faire si le bras de lecture ne se lève pas ?

Si le bras de lecture ne se lève pas, vérifiez le mécanisme de levage. Assurez-vous que le levier de levage est en position de déverrouillage. Si cela ne fonctionne pas, il peut y avoir un problème mécanique nécessitant une inspection plus approfondie.

Comment puis-je obtenir un son stéréo à partir de ma Reloop Turn 3 ?

Pour obtenir un son stéréo, assurez-vous que les câbles RCA sont correctement branchés aux sorties gauche et droite de la platine et aux entrées correspondantes de votre amplificateur. Vérifiez également que vos haut-parleurs sont correctement configurés pour le son stéréo.

MODE D'EMPLOI Turn 3 Reloop

Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation ! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet appareil à l'écart des liquides et de l'humidité ! N'ouvrez jamais le boîtier !

iADVERTENCIA!

Gardez ces instructions pour des utilisations ultérieurs!

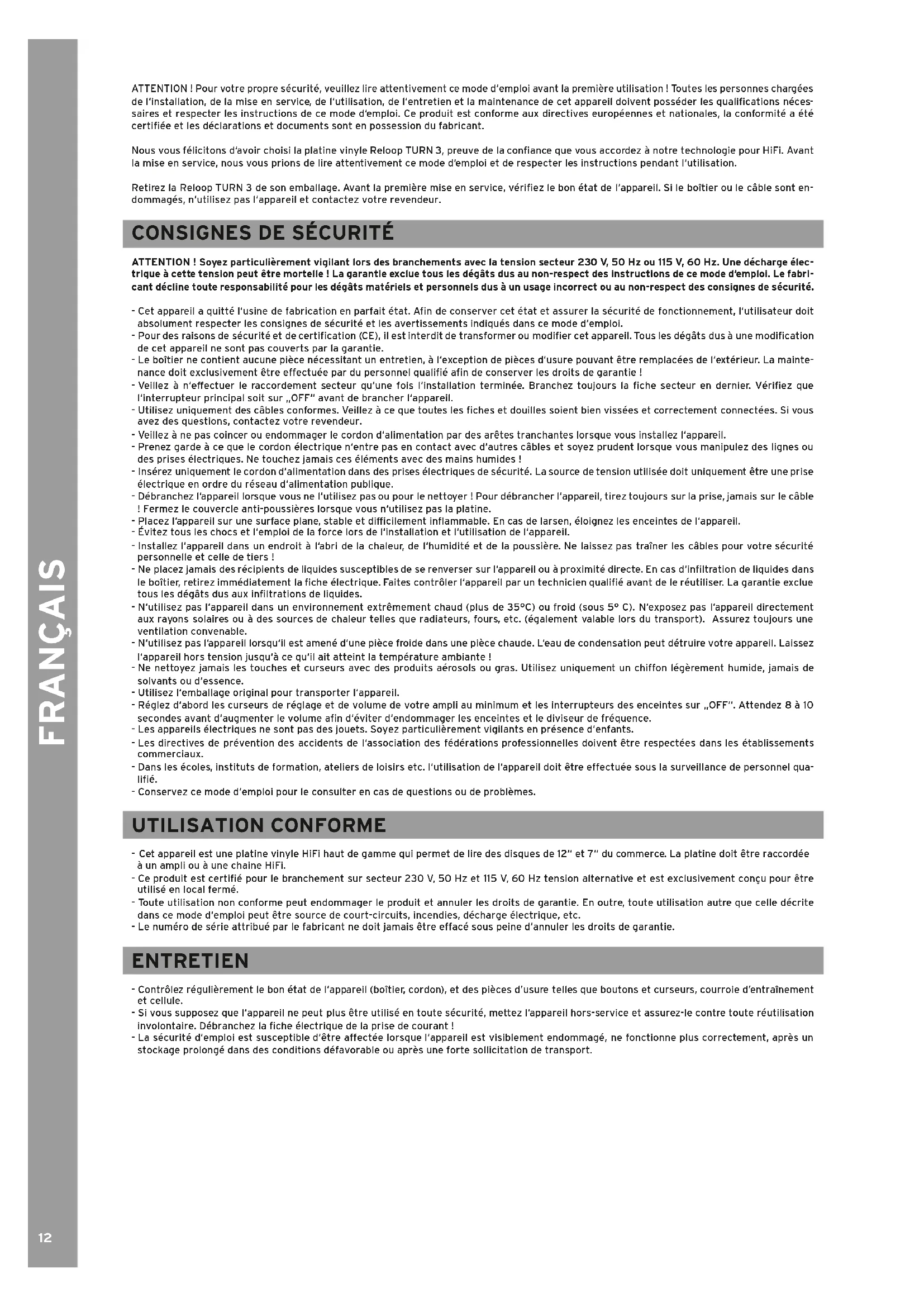

ATTENTION ! Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation ! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

Nous vous félicitons d'avoir choisi la platine vinyle Reloop TURN 3, preuve de la confiance que vous accordez à notre technologie pour HiFi. Avant la mise en service, nous vous prions de lire attentivement ce mode d'emploi et de respecter les instructions pendant l'utilisation.

Retirez la Reloop TURN 3 de son emballage. Avant la première mise en service, vérifiez le bon état de l'appareil. Si le boîtier ou le câble sont endommagés, n'utilisez pas l'appareil et contactez votre revendeur.

CONSIGNES DE SÉCURITÉ

ATTENTION ! Soyez particulièrement vigilant lors des branchements avec la tension secteur 230 V, 50 Hz ou 115 V, 60 Hz. Une décharge électrique à cette tension peut être mortelle ! La garantie exclue tous les dégâts dus au non-respect des instructions de ce mode d'emploi. Le fabricant décline toute responsabilité pour les dégâts matériels et personnels dus à un usage incorrect ou au non-respect des consignes de sécurité.

• Cet appareil a quitté l'usine de fabrication en parfait état. Afin de conserver cet état et assurer la sécurité de fonctionnement, l'utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d'emploi.
• Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie.
• Le boîtier ne contient aucune pièce nécessitant un entretien, à l'exception de pièces d'usure pouvant être remplacées de l'extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie !
• Veillez à n'effectuer le raccordement secteur qu'une fois l'installation terminée. Branchez toujours la fiche secteur en dernier. Vérifiez que l'interrupteur principal soit sur „OFF“ avant de brancher l'appareil.
• Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.
• Veillez à ne pas coincer ou endommager le cordon d'alimentation par des arêtes tranchantes lorsque vous installez l'appareil.
• Prenez garde à ce que le cordon électrique n'entre pas en contact avec d'autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides !
• Insérez uniquement le cordon d'alimentation dans des prises électriques de sécurité. La source de tension utilisée doit uniquement être une prise électrique en ordre du réseau d'alimentation publique.
• Débranchez l'appareil lorsque vous ne l'utilisez pas ou pour le nettoyer ! Pour débrancher l'appareil, tirez toujours sur la prise, jamais sur le câble ! Fermez le couvercle anti-poussières lorsque vous n'utilisez pas la platine.
• Placez l'appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l'appareil.
• Évitez tous les chocs et l'emploi de la force lors de l'installation et l'utilisation de l'appareil.
• Installez l'appareil dans un endroit à l'abri de la chaleur, de l'humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers !
• Ne placez jamais des récipients de liquides susceptibles de se renverser sur l'appareil ou à proximité directe. En cas d'infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l'appareil par un technicien qualifié avant de le réutiliser. La garantie exclue tous les dégâts dus aux infiltrations de liquides.
• N'utilisez pas l'appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5°C). N'exposez pas l'appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Assurez toujours une ventilation convenable.
• N'utilisez pas l'appareil lorsqu'il est amené d'une pièce froide dans une pièce chaude. L'eau de condensation peut détruire votre appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante !
• Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.
• Utilisez l'emballage original pour transporter l'appareil.
• Réglez d'abord les curseurs de réglage et de volume de votre ampli au minimum et les interrupteurs des enceintes sur „OFF“. Attendez 8 à 10 secondes avant d'augmenter le volume afin d'éviter d'endommager les enceintes et le diviseur de fréquence.
• Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d'enfants.
• Les directives de prévention des accidents de l'association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.
• Dans les écoles, instituts de formation, ateliers de loisirs etc. l'utilisation de l'appareil doit être effectuée sous la surveillance de personnel qualifié.
• Conservez ce mode d'emploi pour le consulter en cas de questions ou de problèmes.

UTILISATION CONFORME

• Cet appareil est une platine vinyle HiFi haut de gamme qui permet de lire des disques de 12" et 7" du commerce. La platine doit être raccordée à un ampli ou à une chaîne HiFi.
• Ce produit est certifié pour le branchement sur secteur 230 V, 50 Hz et 115 V, 60 Hz tension alternative et est exclusivement conçu pour être utilisé en local fermé.
• Toute utilisation non conforme peut endommager le produit et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d'emploi peut être source de court-circuits, incendies, décharge électrique, etc.
• Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d'annuler les droits de garantie.

ENTRETIEN

• Contrôlez régulièrement le bon état de l'appareil (boîtier, cordon), et des pièces d'usure telles que boutons et curseurs, courroie d'entraînement et cellule.
• Si vous supposez que l'appareil ne peut plus être utilisé en toute sécurité, mettez l'appareil hors-service et assurez-le contre toute réutilisation involontaire. Débranchez la fiche électrique de la prise de courant !
• La sécurité d'emploi est susceptible d'être affectée lorsque l'appareil est visiblement endommagé, ne fonctionne plus correctement, après un stockage prolongé dans des conditions défavorable ou après une forte sollicitation de transport.

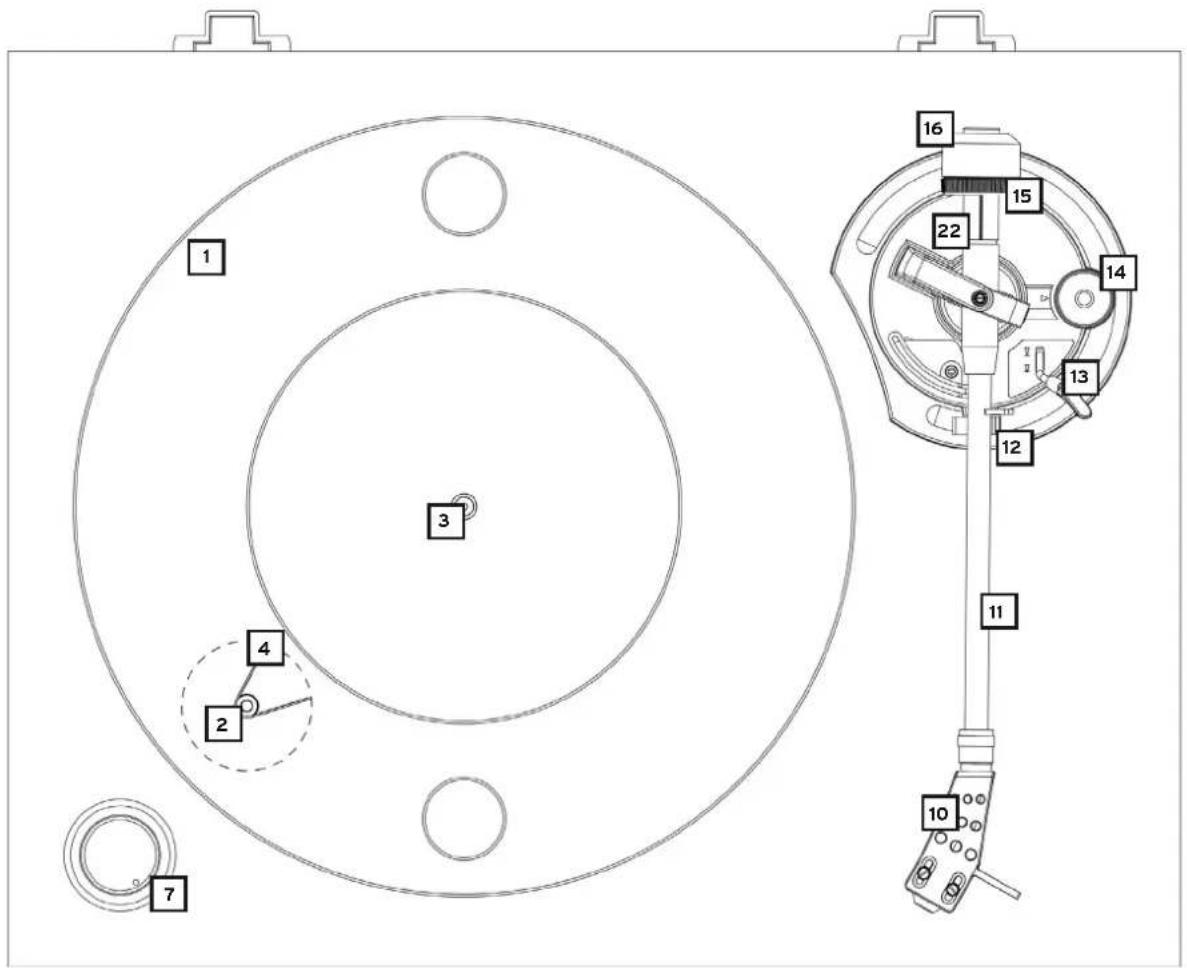

PANNEAU DE COMMANDE

1 3 4 2 7 16 15 22 14 13 12 11 10

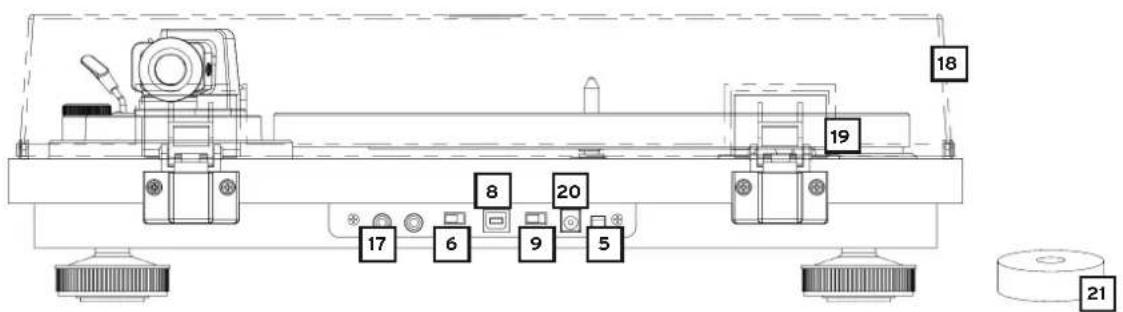

FACE ARRIÈRE

1. Plateau de lecture
2. Moyeu d'entraînement
3. Moyeu du plateau de lecture
4. Courroie d'entraînement
5. Interrupteur MARCHE/ARRÊT
6. Interrupteur marche/arrêt du préampli
7. Commutateur 33/45/78
8. Port USB
9. Interrupteur marche/arrêt Auto-Stop
10. Cellule avec Ortofon 2M Red prémontée
11. Bras de lecture
12. Support de bras de lecture
13. Lève-bras
14. Molette antidérapage
15. Graduation contrepoids (Counterweight Dial is fixed to the Counterweight -16-)
16. Contrepoids
17. Prises de sortie audio (coaxiales)
18. Capot
19. Charnière du capot
20. Branchement bloc secteur
21. Adaptateur 7"
22. Counterweight Rod

ASSEMBLAGE & CONNEXIONS

1. Fixez la table de lecture -1- sur le moteur. Placez la table de lecture dans la broche de table de lecture -3-.
2. Tirez la courrole enroulée en dessous de la table de lecture par dessus la broche d'entraînement -2-.
3. Poser la feutrine livrée sur le plateau de lecture, centrée sur le moyeu du plateau de lecture -3-.
4. Fixez le contre-poids -16- sur le bras de lecture.

REMARQUE! NOTE La graduation du contrepoids -15- doit être dirigée vers l'avant.

1. Vissez la cellule avec pick up -10- au bras de lecture -11-. La tête de lecture se laisse aisément remplacer le cas échéant :

a) Dévissez d'abord les vis de fixation de la cellule et débranchez le câble de la tête de lecture fournie avec l'appareil.

b) Démontez la tête de lecture de la cellule.

c) Raccordez les câble de connexion de la cellule avec les connecteurs du système et respectez l'affectation des câbles:

Couleur: Canal et polarité:
Blanc (L+) Gauche, positif
Bleu (L-) Gauche, négatif
Rouge (R+) Droite, positif
Vert (R-) Droite, négatif

d) Resserrez les vis de fixation de la cellule.

1. Raccorder le câble coaxial (RCA) livré aux prises de sortie audio -17- et le brancher sur une entrée Phono OU une entrée Line de votre ampli ou de votre chaîne HiFi.

HINWEIS! Le branchement sur une entrée Phono ou Line dépend du réglage de l'interrupteur marche/arrêt du préampli (Pre Amp).

PRE AMP OFF = entrée Phono

PRE AMP ON = entrée Line

1. Le cas échéant, raccorder le câble USB à votre ordinateur pour effectuer des enregistrements. Voir aussi la section „Enregistrement USB“.

2. Raccorder le bloc secteur au connecteur d'alimentation -20- et à une prise secteur.

UTILISATION

1. Contre-poids

Placez le lève-bras -13- en position „BAS“. Déplacez ensuite le bras de lecture -11- jusqu'au bord de la table de lecture -1-. Réglez le contre-poids -16- en le tournant dans le sens des aiguilles d'une montre de manière à ce que le bras ne bascule plus et reste parallèle à la table de lecture. Reposez le bras sur son support -12-. Réglez la graduation du contre-poids -15- jusqu'à ce que la position „0" se trouve au-dessus de la ligne de marquage de la gaine du bras de lecture. Tournez ensuite le contre-poids dans le sens des aiguilles d'une montre jusqu'à ce que la graduation indique la valeur correspondant à la force d'application recommandée de l'aiguille de la tête de lecture.

2. Molette anti-dérapage

Réglez la molette anti-dérapage -14- de manière à ce que sa valeur corresponde à la force d'application de l'aiguille de la tête de lecture.

3. Sélection PRE AMP ON/OFF & mise sous tension

Vérifier le réglage PRE AMP ON/OFF -6-. En fonction de la sélection de branchement Phono/Line, le préampli doit être allumé ou éteint. Après avoir effectué tous les branchements & réglages, vous pouvez allumer l'appareil avec l'interrupteur MARCHE/ARRÊT -5-.

4. Lecture

Placer le disque sur la feutrine du plateau de lecture -1-. Sélectionner la vitesse adéquate pour le disque avec le commutateur 33/45/78-7-. Retirer la protection de la tête de lecture -10-. Régler le lève-bras -13- sur „UP“ et amener le bras -11- au-dessus du sillon du disque, là où vous voulez commencer la lecture. Régler ensuite le lève-bras -13- sur „DOWN“ pour abaisser la tête de lecture sur le sillon.

REMARQUE! Vous pouvez aussi laisser le lève-bras sur „BAS“ et abaisser le bras manuellement. Prenez soin de ne pas endommager l'aiguille de la tête de lecture.

5. Sélectionner Start/Stop -9- (Auto-Stop On/Off)

Votre platine vinyle peut être utilisée soit en mode entièrement manuel (Auto-Stop Off) ou avec Start/Stop (Auto-Stop On).

a) Auto-Stop ON

Si la courroie -4- est correctement installée, le plateau de lecture -1- tourne automatiquement, dès que le bras de lecture -11- est actionné. Le retour du bras de lecture -11- sur le support -12- (position initiale) met en marche le moteur de rotation -2- du plateau de lecture -1-. Le moteur -2- s'arrête aussi automatique à la fin d'un disque.

b) Auto-Stop OFF

Si la courroie -4- est correctement installée, le plateau de lecture -1- tourne en permanence en mode Auto-Stop OFF -9-. Le bras de lecture -11- doit alors être entièrement actionné manuellement pour lancer et terminer la lecture.

6. Enregistrement USB (raccordement à un ordinateur)

Raccorder le port USB à une prise USB de votre ordinateur PC/Mac. L'identification de l'interface audio USB s'effectue automatiquement (USB Audio Codec) et ne requiert aucun pilote supplémentaire (Class Compliant). Après l'installation automatique de la carte audio USB, vous pouvez procéder aux réglages suivants dans votre programme d'enregistrement ou votre configuration OS :

• Réglages Son/enregistrement
• 2 canaux
• 16 bits
• 48000 Hz (qualité DVD)

REMARQUE! Toujours assurer un branchement USB direct sur l'ordinateur. L'utilisation d'un hub USB peut dans certaines conditions causer des perturbations.

De nombreux programmes d'enregistrement sont disponibles. Parmi les versions gratuites, nous recommandons Audacity. Autres informations et téléchargement :

www.audacity.de

REMARQUE!

Dans le logiciel, la platine vinyle (USB Audio Codec) doit être réglée en tant qu'appareil d'enregistrement. Pour toutes demandes d'assistance relative aux fonctions du logiciel/d'enregistrement, veuillez consulter le site web du fournisseur ou contacter sa Hotline.

7. Capot (protection antipoussières)

Le capot sert à ranger sûrement et à protéger votre platine vinyle contre les poussières. Cependant, lors de la lecture de disques, nous recommandons d'ôter le capot qui est susceptible d'affecter la qualité de sonorité. En outre, il convient d'installer votre platine vinyle sur un support si possible exempt de résonance, tel qu'une plaque en Multiplex ou en bois.

CARACTÉRISTIQUES

Reloop HIFI vous souhaite beaucoup de plaisir !

Reloop HiFi

www.reloop-hifi.com

Reloop

Global Distribution GmbH, Schuckertstr. 28, 48153 Münster / Germany

Fax: [phone]

Sous réserve de modifications techniques.

Toutes les illustrations sont similaires.

Aucune responsabilité pour les erreurs d'impression.
