Produkttyp	HiFi-Plattenspieler
Marke	Reloop
Modell	Turn 3
Kategorie	Plattenspieler
Abmessungen (ca.)	450 x 350 x 140 mm (L x T x H)
Gewicht (ca.)	5,5 kg
Stromversorgung	Externes Netzteil, 230 V / 115 V, 50/60 Hz
Drehzahlen	33, 45 und 78 U/min
Antrieb	Riemenantrieb
Vormontierter Tonabnehmer	Ortofon 2M Red
Integrierter Vorverstärker	Ja, umschaltbar (Phono/Line)
Audioausgänge	RCA (koaxial)
USB-Anschluss	Ja, für digitale Aufnahme
Automatischer Stopp (Auto-Stop)	Ja, umschaltbar
Antiskating	Einstellbar
Gegengewicht	Einstellbar mit Skala
Haube	Staubschutz, abnehmbar
45er-Adapter	Inklusive
Austauschbare Verschleißteile	Riemen, Tonabnehmer, Gegengewicht
Wartung	Mit einem feuchten Tuch reinigen, keine Lösungsmittel verwenden
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, vor Reinigung Netzstecker ziehen

Häufig gestellte Fragen - Turn 3 Reloop

Wie stelle ich das Gegengewicht des Tonarms ein?

Legen Sie den Arm auf den Armständer, stellen Sie das Gegengewicht ein, um den Arm parallel zum Plattenteller auszubalancieren. Drehen Sie dann die Skala auf Null und stellen Sie die empfohlene Auflagekraft ein (normalerweise 1,8 g für den Tonabnehmer Ortofon 2M Red).

Wie wechsle ich den Tonabnehmer?

Lösen Sie die Befestigungsschrauben des Tonabnehmers, trennen Sie die Kabel unter Beachtung der Farben (weiß L+, blau L-, rot R+, grün R-), und wiederholen Sie den Vorgang mit dem neuen Tonabnehmer. Ziehen Sie die Schrauben fest.

Wie verwende ich die USB-Aufnahme?

Schließen Sie ein USB-Kabel vom USB-Anschluss des Plattenspielers an Ihren Computer an. Die Audioschnittstelle USB Audio Codec wird automatisch installiert. Wählen Sie in Ihrer Aufnahmesoftware (z. B. Audacity) den Plattenspieler als Eingabegerät mit 2 Kanälen, 16 Bit, 48000 Hz aus.

Warum dreht sich der Plattenteller nicht?

Überprüfen Sie, ob der Ein-/Ausschalter auf ON steht, der Riemen korrekt installiert ist und der Auto-Stop nicht die Ursache ist. Wenn der Auto-Stop-Modus aktiviert ist, dreht sich der Plattenteller nur, wenn der Arm bewegt wird. Stellen Sie außerdem sicher, dass das Netzteil angeschlossen ist.

Wie schließe ich den Plattenspieler an einen Verstärker an?

Verwenden Sie die mitgelieferten RCA-Kabel. Schließen Sie die Audioausgänge des Plattenspielers an einen Phono-Eingang (Vorverstärker AUS) oder Line-Eingang (Vorverstärker EIN) Ihres Verstärkers an. Die Wahl hängt von der Einstellung des Pre-Amp-Schalters am Plattenspieler ab.

Was tun bei Rückkopplung?

Stellen Sie die Lautsprecher vom Plattenspieler weg, reduzieren Sie die Lautstärke und stellen Sie sicher, dass der Plattenspieler auf einer stabilen Oberfläche steht. Rückkopplungen sind oft auf Resonanzen zwischen den Lautsprechern und dem Tonarm zurückzuführen.

Wie reinige ich den Plattenspieler?

Verwenden Sie ein leicht feuchtes, weiches Tuch. Verwenden Sie niemals Lösungsmittel oder fettige Produkte. Für die Haube können Sie ein Mikrofasertuch verwenden. Ziehen Sie den Netzstecker vor der Reinigung.

Kann ich 78er-Schallplatten abspielen?

Ja, wählen Sie die Geschwindigkeit 78 U/min mit dem entsprechenden Schalter. Verwenden Sie einen Tonabnehmer, der für die breiteren Rillen von 78ern geeignet ist (der Tonabnehmer Ortofon 2M Red ist für 33 und 45 U/min ausgelegt; für 78er kann ein Wechsel des Tonabnehmers empfohlen werden).

Wie stelle ich das Antiskating ein?

Drehen Sie den Antiskating-Regler so, dass er denselben Wert wie die Auflagekraft des Gegengewichts anzeigt. Dies gleicht die Zentrifugalkraft aus und verhindert, dass der Arm nach außen rutscht.

Was tun, wenn die Haube verkratzt ist?

Leichte Kratzer können mit einer Kunststoffpolitur oder einem weichen Tuch gemildert werden. Bei tiefen Kratzern wird empfohlen, die Haube zu ersetzen. Verwenden Sie keine scheuernden Produkte.

BEDIENUNGSANLEITUNG Turn 3 Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

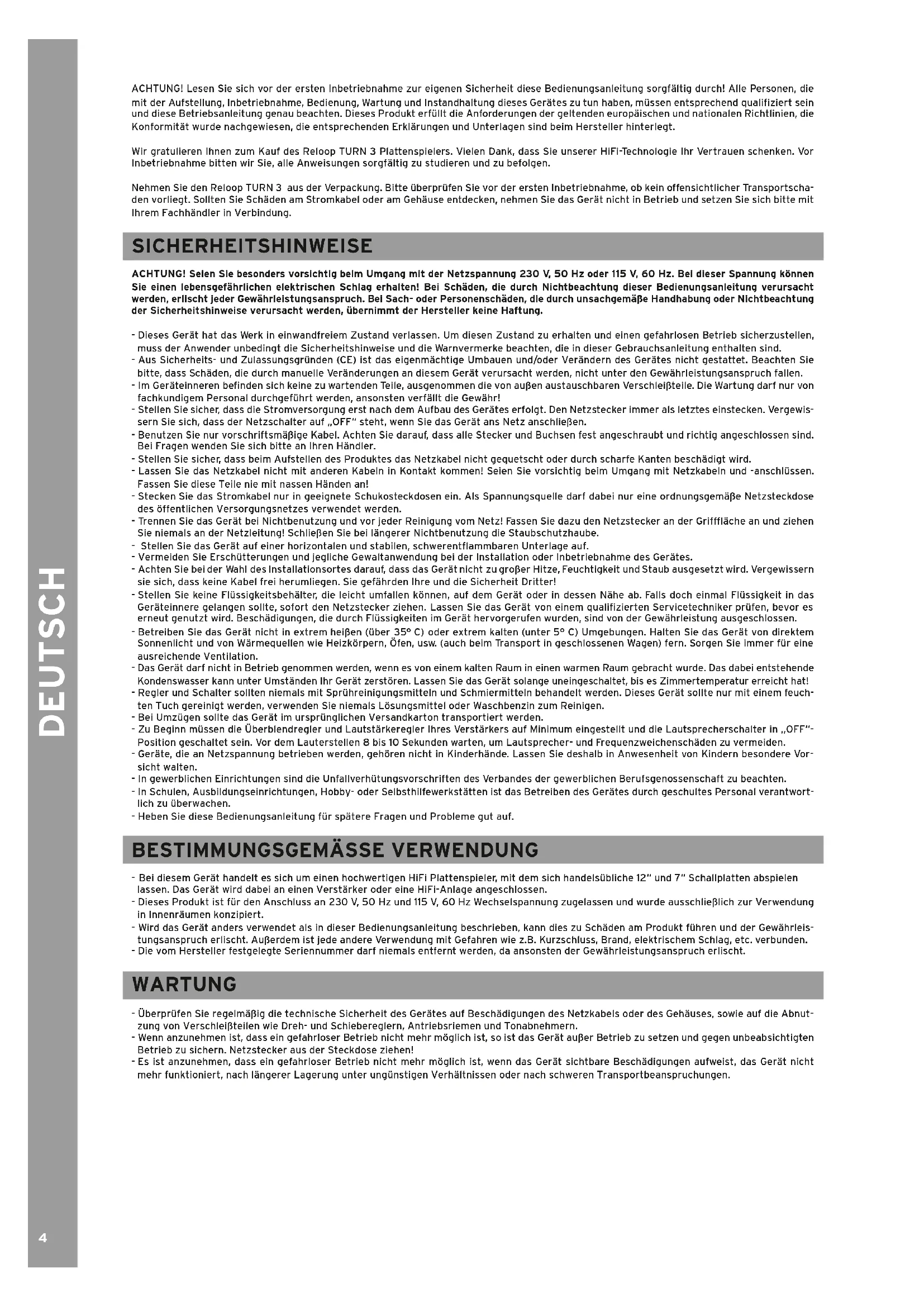

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Wir gratulieren Ihnen zum Kauf des Reloop TURN 3 Plattenspielers. Vielen Dank, dass Sie unserer HiFi-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie den Reloop TURN 3 aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 230 V, 50 Hz oder 115 V, 60 Hz. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erllscht jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewähr!
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.
• Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Schließen Sie bei längerer Nichtbenutzung die Staubschutzhaube.
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem heißen (über 35°C) oder extrem kalten (unter 5°C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in „OFF“-Position geschaltet sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Lautsprecher- und Frequenzweichenschäden zu vermeiden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei diesem Gerät handelt es sich um einen hochwertigen HiFi Plattenspieler, mit dem sich handelsübliche 12" und 7" Schallplatten abspielen lassen. Das Gerät wird dabei an einen Verstärker oder eine HiFi-Anlage angeschlossen.
• Dieses Produkt ist für den Anschluss an 230 V, 50 Hz und 115 V, 60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erilscht. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
• Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern, Antriebsriemen und Tonabnehmern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

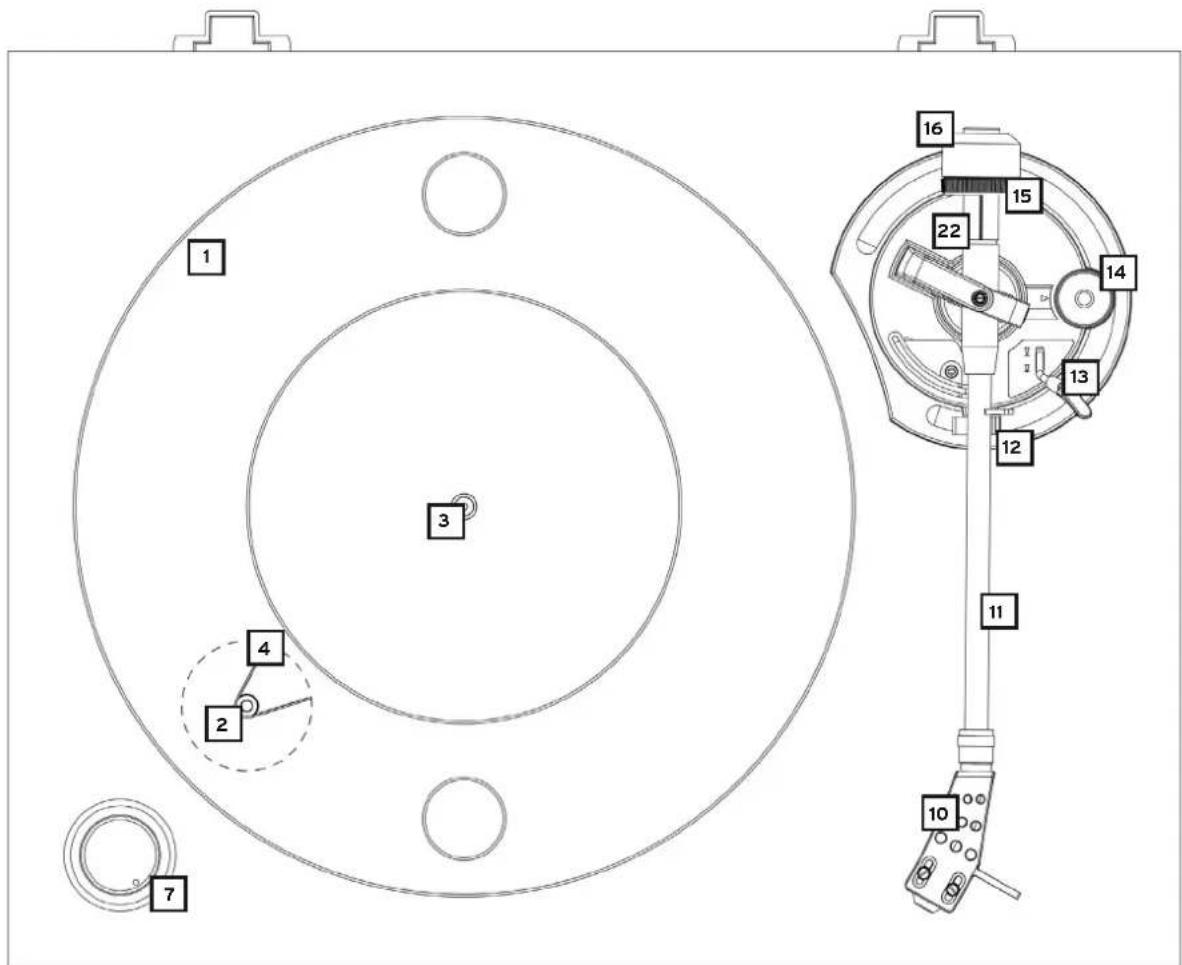

BEDIENOBERFLÄCHE

1 3 4 2 7 16 15 22 14 13 12 11 10

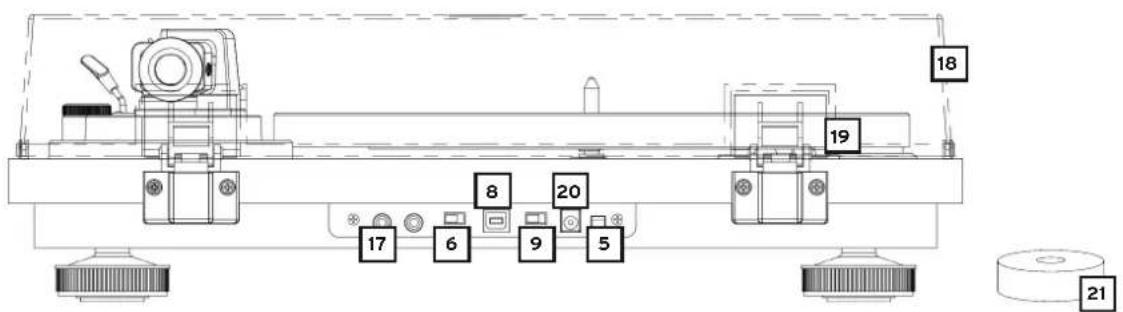

RÜCKSEITE

18 19 8 20 17 6 9 5 21

BEZEICHNUNGEN

1. Plattenteller
2. Antriebsnabe
3. Plattentellernabe
4. Antriebsriemen
5. EIN/AUS Schalter
6. Vorverstärker Ein/Ausschalter
7. 33/45/78 Umschalter
8. USB-Anschluss
9. Auto-Stop Ein/Ausschalter
10. Headshell mit Ortofon 2M Red vormontiert
11. Tonarm
12. Tonarmstütze
13. Tonarmlift
14. Anti-Skating Rad
15. Gegengewichtsskala (Gegengewichtsskala ist an dem Gegengewicht -16- befestigt)
16. Gegengewicht
17. Audio Ausgangskabel (Cinch)
18. Abdeckhaube
19. Scharniere
20. Netzteil Anschluss
21. 7" Adapter (Puk)
22. Gegengewichtsaufnahme

AUFBAU & ANSCHLÜSSE

1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Plattentellernabe -3-.
2. Ziehen Sie den Riemen -4-, der auf der Unterseite des Plattentellers anliegt, über die Antriebsnabe -2-.
3. Legen Sie die mitgelieferte Filzmatte über die Plattentellernabe -3- auf den Plattenteller.
4. Stecken Sie das Gegengewicht -16- auf den Tonarm -11-.

HINWEIS! Die Gegengewichtsskala -15- muss dabei nach vorne zeigend sein.

1. Schrauben sie das Headshell mit Tonabnehmersystem -10- in den Tonarm -11- ein. Das Tonabnehmersystem lässt sich bei Bedarf leicht austauschen: a) Lösen Sie zunächst die Befestigungsschrauben an dem Headshell und ziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab.
   b) Entfernen Sie das alte Tonabnehmersystem aus dem Headshell.
   c) Verbinden Sie nun die Anschlussdrähte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die Übereinstimmung der Drähtebelegung:
   d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an.

2. Verbinden Sie die das mitgelieferte Cinch-Kabel (RCA) mit den Audio-Ausgangsbuchsen -17- und schließen Sie das Kabel an einen Phono-Eingang ODER Line-Eingang Ihres Verstärkers oder HiFi-Anlage an.

HINWEIS! Der Anschluss an einen Phono- oder Line-Eingang ist von der Einstellung des Vorverstärker Ein/Ausschalters (Pre Amp) abhängig.

PRE AMP OFF = Phono-Eingang

PRE AMP ON = Line-Eingang

1. Verbinden Sie bei Bedarf das USB-Kabel mit Ihrem Computer um Aufnahmen zu tätigen. Sehen Sie dazu auch den Abschnitt „USB-Recording“.
2. Verbinden Sie das Netzteil mit der Anschlussbuchse -20- und mit einer Steckdose.

BEDIENUNG

1. Gegengewicht

Stellen Sie den Tonarmlift -13- auf die Position „AB“. Bewegen Sie nun den Tonarm -11- bis kurz vor den Plattenteller -1-. Stellen Sie das Gegengewicht -16- durch Drehen Im Uhrzelgersinn so ein, dass der Tonarm -11- weder nach oben noch nach unten kippt, d.h. er sollte parallel zur Platte ausbalanciert sein. Führen Sie den Tonarm -11- anschließend wieder zurück in die Tonarmstütze -12-. Stellen Sie die Gegengewichtsskala -15- am Gegengewicht so ein, dass die Position „O“ über der Markierungslinie steht. Drehen Sie das Gegengewicht weiter im Uhrzelgersinn, bis die Skala den Wert anzeigt, welcher der empfohlenen Nadelauflagekraft des Tonabnehmersystems entspricht.

2. Anti-Skating-Rad

Stellen Sie das Anti-Skating Rad -14- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.

3. PRE AMP ON/OFF wählen & Strom einschalten

Überprüfen Sie die PRE AMP ON/OFF -6- Stellung. Je nach Phono/Line-Anschlusswahl sollte der Vorverstärker entweder ein- oder ausgeschaltet sein. Nachdem alle Anschlüsse & Einstellungen vorgenommen wurden, können Sie das Gerät mit dem EIN/AUS Schalter -5- einschalten.

4. Absplelen

Legen Sie die Schallplatte auf die Filzmatte auf dem Plattenteller -1-. Wählen Sie mit den 33/45/78 Umschalter -7- die passende Geschwindigkeit für Ihren Tonträger. Entfernen Sie den Nadelschutz vom Tonabnehmersystem -10-. Stellen Sie nun den Tonarmlift -13- in die Position „AUF“ und bewegen Sie den Tonarm -11- über die abzuspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmlift -13- in die Position „AB“, so dass sich der Tonarm auf die Schallplattenrille senkt.

HINWEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB“ belassen und den Tonarm manuell auf die gewünschte Stelle absenken. Achten Sie dabei darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.

5. Auswählen der Start/Stop-Automatik -9- (Auto-Stop On/Off)

Ihr Plattenspieler kann entweder voll-manuell (Auto-Stop Off) oder mit Hilfe der Start/Stop-Automatik (Auto-Stop On) benutzt werden.

a) Auto-Stop ON

Sofern der Riemen -4- korrekt installiert wurde, dreht sich der Plattenteller -1- automatisch sobald der Tonarm -11- bewegt wird. Ein zurückführen des Tonarms -11- auf die Tonarmstütze -12- (Ausgangsposition) stellt die Motordrehung -2- des Plattentellers -1- ein. Der Motor -2- stoppt auch automatisch am Ende einer Langspielplatte.

b) Auto-Stop OFF

Sofern der Riemen -4- korrekt installiert wurde, dreht sich der Plattenteller -1- konstant in der Auto-Stop OFF -9- Position. Der Tonarm -11- muss hier voll-manuell zum Abspielen und Beenden der Wiedergabe bedient werden.

6. USB-Recording (Anschluss an einen Computer)

Verbinden Sie die USB-Anschluss mit einer USB-Buchse Ihres PC / Mac. Die Erkennung des USB-Audio Interfaces erfolgt automatisch (USB Audio Codec) und benötigt keine zusätzlichen Treiber (Class Compliant). Nachdem die USB-Soundkarte automatisch installiert wurde, können Sie folgende Einstellungen in Ihrem präferiertem Aufnahmeprogramm bzw. OS-Systemssteuerung vornehmen:

• Sound-/Aufnahme-Einstellungen
• 2-Kanal
• 16-Bit
• 48000 Hz (DVD Qualität)

HINWEIS! Es sollte immer der direkte USB-Anschluss am Computer erfolgen. Bel Verwendung eines USB-Hubs kann es unter Umständen zu Beeinträchtigungen kommen.

Als Aufnahmeprogramm gibt es eine Vielzahl von Lösungen. Als kostenlose Variante können wir Audacity empfehlen.

Weitere Informationen und Download gibt es unter:

www.audacity.de

HINWEIS!

Stellen Sie den Plattenspieler (USB Audio Codec) als Aufnahmegerät in Ihrer Software ein. Bei Support-Anfragen bzgl. der Software / Recording-Funktion, wenden Sie sich bitte direkt an die Webseite oder Hotline des Anbieters.

7. Wechseln des Tonabnehmers

Es ist möglich den Tonabnehmer im Headshell zu wechseln. Um zwischen verschiedenen Tonabnehmern schnell wechseln zu können, ist es möglich weitere Zubehör-Headshells zu erwerben und diese mit alternativen Tonabnehmern zu bestücken.

Befolgen Sie folgende Schritte um einen Tonabnehmer zu wechseln:

a) Lösen Sie die Schrauben am Headshell und ziehen Sie vorsichtig die Kabel am Tonabnehmer.
b) Entfernen Sie das alte Tonabnehmer-System vom Headshell.
c) Nun verbinden Sie die Kabel mit dem neuen Tonabnehmer und beachten dabei folgende Anordnung:

Farbe: Kanal und Polung
Weiß (L+) Links, Plus-Pol
Blau (L-) Links, Minus-Pol
Rot (R+) Rechts, Plus-Pol
Grün (R-) Rechts, Minus-Pol

d) Ziehen Sie die Schrauben am Headshell fest.
e) Richten Sie den Tonabnehmer mit Hilfe einer CAP-Schablone (Cartridge Protractor im Baerwald Prinzip) im Headshell aus.

8. Abdeckhaube (Staubschutz)

Die Abdeckhaube dient zum Staubschutz und sicheren Aufbewahrung Ihres Plattenspielers. Allerdings empfehlen wir während der Wiedergabe von Schallplatten die Abdeckhaube zu entfernen, da sie sich sonst störend auf das Klangbild auswirken kann. Ferner, sollte Ihr Plattenspieler auf eine möglichst resonanzfreie Unterlage wie beispielsweise einer Multiplexplatte oder Holz platziert werden.

TECHNISCHE DATEN

Plattenspieler-Typ:......Riemenantrieb

Motor: ......DC-Motor

Geschwindigkeiten: 33 1/3, 45 & 78

Gleichlaufschwankung: 0,2% WRMS

Analogausgang: Phono/Line, schaltbar

Anschlüsse:......Cinch (vergoldet), USB Typ B

Phono-Ausgangspegel: 4,0 mV (mit Ortofon 2M Red)

Line-Ausgangspegel: 224 mV (mit Ortofon 2M Red)

Tonarm: gerade Bauweise

Länge Tonarm: 233 mm

• Effektive Tonarm-Masse: 24,84 g
• Überhang: 233 mm
• Auflagekraft: 18 mN

Durchmesser Plattenteller: 300 mm

USB-Audio-Ausgang mit 48 kHz / 16-Bit:......ja

unterstützte Betriebssysteme: Windows & Mac

Tonabnehmersystem: ....MM (Ortofon 2M Red)

Maße: 450 x 352 x 138,7 mm (inkl. Schutzhaube)

Gewicht: 7.02 kg

Ortofon 2M Red:

• Ausgangsleistung bei 1000 Hz, 5 cm/Sek.: ....5,5 mV
• Kanal-Balance bei 1 kHz: 1,5 dB
• Kanaltrennung bei 1 kHz: ......22 dB
• Kanaltrennung bei 15 kHz: ....15 dB
• Frequenzgang bei - 3dB: 20 Hz - 22 kHz
• Frequenzgang: 20 Hz - 20 kHz + 3 / -1 dB
• Tracking bei 315 Hz bei empfohlener Auflagekraft: .....70
• Compliance, dynamisch, lateral: 20 → m/mN
• Nadel-Typ: Elliptical
• Nadelspitzen-Radius: r/R 8/18 →m
• Auflagekraftbereich: 1,6 - 2,0 g (16 - 20 mN)
• Empfohlene Auflagekraft: 1,8 g (18 mN)
• Tracking-Winkel: 20°
• Interne impedanz, DC-Widerstand: 1,3 kOhm
• Interne Induktivität: 700 mH
• Empfohlener Lastwiderstand: 47 kOhm
• Empfohlene Lastkapazität: 50 - 300 pF
• Farbe Tonabnehmersystem Körper/Nadel: ....Black/Red
• Gewicht Tonabnehmersystem: 7,2 g

Reloop HiFi wünscht Ihnen nun viel Spaß!

Reloop HiFi

www.reloop-hifi.com

Reloop

Global Distribution GmbH, Schuckertstr. 28, 48153 Münster / Germany

Fax: [phone]

Technische Änderungen vorbehalten.

Alle Abbildungen ähnlich.

Keine Haftung für Druckfehler.
