BEDIENUNGSANLEITUNG Turn 7 Reloop

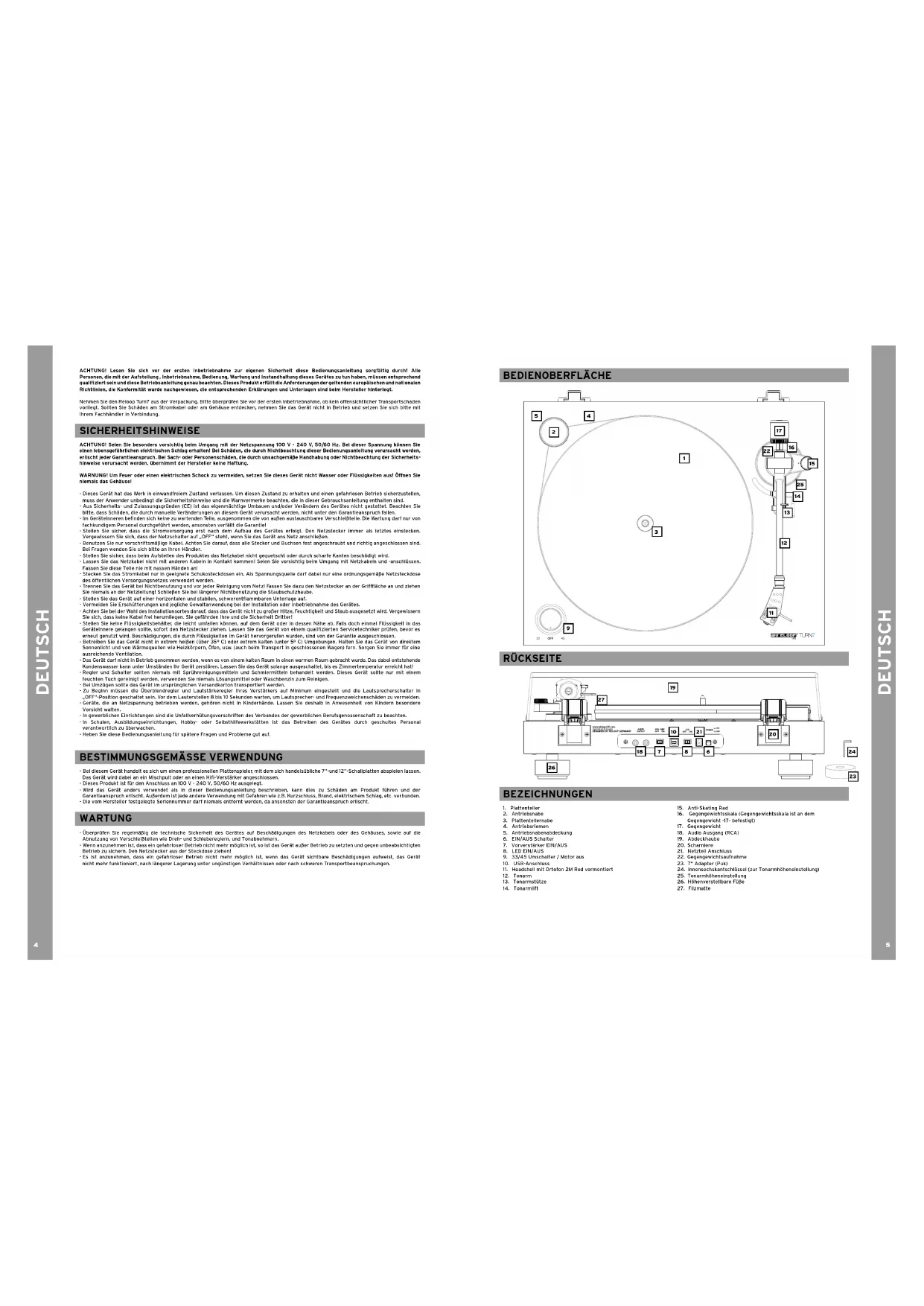

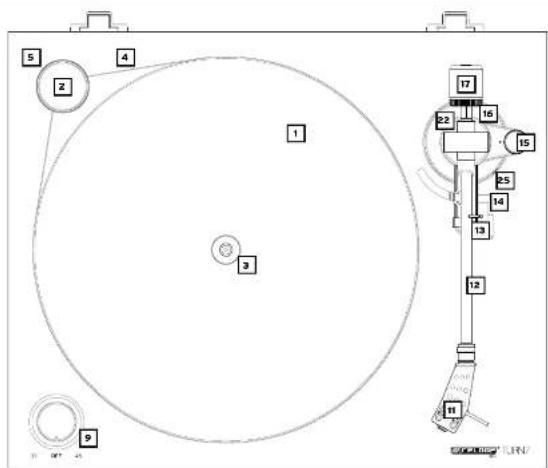

DEUTSCH BEDIENOBERFLÄCHE 1. Plattenteller2. Antriebsnabe3. Plattentellernabe4. Antriebsriemen5. Antriebsnabenabdeckung6. EIN/AUS Schalter7. Vorverstärker EIN/AUS8. LED EIN/AUS9. 33/45 Umschalter / Motor aus10. USB-Anschluss11. Headshell mit Ortofon 2M Red vormontiert12. Tonarm13. Tonarmstütze14. Tonarmlift15. Anti-Skating Rad16. Gegengewichtsskala (Gegengewichtsskala ist an dem Gegengewicht -17- befestigt)17. Gegengewicht18. Audio Ausgang (RCA)19. Abdeckhaube20. Scharniere21. Netzteil Anschluss22. Gegengewichtsaufnahme23. 7“ Adapter (Puk)24. Innensechskantschlüssel (zur Tonarmhöheneinstellung)25. Tonarmhöheneinstellung26. Höhenverstellbare Füße27. Filzmatte ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung , Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Nehmen Sie den Reloop Turn7 aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 100 V - 240 V, 50/60 Hz. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Garantieanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheits- hinweise verursacht werden, übernimmt der Hersteller keine Haftung. WARNUNG! Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse! - Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind. - Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. - Im Geräteinneren benden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Garantie! - Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. - Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler. - Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird. - Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an! - Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. - Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffäche an und ziehen Sie niemals an der Netzleitung! Schließen Sie bei längerer Nichtbenutzung die Staubschutzhaube.- Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentammbaren Unterlage auf.- Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes. - Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter! - Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen. - Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie immer für eine ausreichende Ventilation. - Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! - Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.- Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden. - Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in „OFF“-Position geschaltet sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Lautsprecher- und Frequenzweichenschäden zu vermeiden. - Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten. - In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten. - In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.- Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

- Bei diesem Gerät handelt es sich um einen professionellen Plattenspieler, mit dem sich handelsübliche 7“-und 12“-Schallplatten abspielen lassen. Das Gerät wird dabei an ein Mischpult oder an einen Hi-Verstärker angeschlossen.- Dieses Produkt ist für den Anschluss an 100 V - 240 V, 50/60 Hz ausgelegt. - Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. - Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Garantieanspruch erlischt. WARTUNG - Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern, und Tonabnehmern. - Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern. Den Netzstecker aus der Steckdose ziehen! - Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

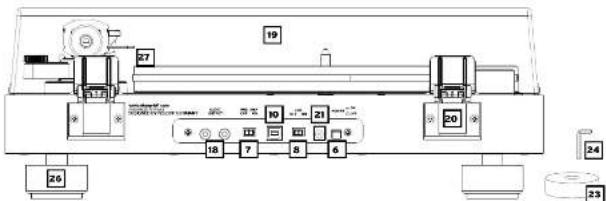

RÜCKSEITE BEZEICHNUNGEN

DEUTSCH Optional: Das Tonabnehmersystem lässt sich bei Bedarf leicht austauschen: a) Lösen Sie zunächst die Befestigungsschrauben an dem Headshell und ziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab b) Entfernen Sie das alte Tonabnehmersystem aus dem Headshell. c) Verbinden Sie nun die Anschlussdrähte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die Übereinstimmung der Drähtebelegung d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an. e) Richten Sie den Tonabnehmer mit Hilfe einer CAP-Schablone (Cartridge Protractor im Baerwald Prinzip) im Headshell aus. 7. Verbinden Sie die das mitgelieferte Cinch-Kabel (RCA) mit der Audio-Ausgangsbuchse -18- und schließen Sie das Kabel an einen Phono-Eingang oder Line-Eingang Ihres Verstärkers oder HiFi-Anlage an. HINWEIS! Der Anschluss an einen Phono- oder Line-Eingang ist von der Einstellung des Vorverstärker Ein/Ausschalters (Pre Amp) abhängig. PRE AMP OFF = Phono-Eingang PRE AMP ON = Line-Eingang 8. Verbinden Sie bei Bedarf das USB-Kabel mit Ihrem Computer um Aufnahmen zu tätigen. Sehen Sie dazu auch den Abschnitt „USB-Recording“.

9. Verbinden Sie das Netzteil mit der Anschlussbuchse -21- und mit einer Steckdose.

10. Optional: Tonarmhöheneinstellung

Sofern der Tonarm nach dem Wechsel des Tonabnehmersystems oder Systemträgers während der Wiedergabe einer Schallplatte nicht parallel zur Schallplatte ist, gehen Sie wie folgt vor, um die Höhe des Tonarms einzustellen. a) Legen Sie eine Schallplatte auf den Plattenteller (Tellerauage) und setzen Sie die Nadel am Rand der Schalplatte auf. Der Plattenteller darf in diesem Moment nicht gestartet werden. b) Führen Sie den mitgelieferten Sechskantschlüssel -24- in die Öffnung der Schraube für die Höheneinstellung ein und drehen Sie sie gegen den Uhrzeigersinn auf, um den Tonarm-Träger zu lösen.

c) Halten Sie den Träger fest und passen Sie die Höhe an, um den Tonarm parallel zur Schallplatte auszurichten. (Achten Sie darauf, dass der Tonarm während der Höhen-Anpassung nicht nach links oder rechts schwenkt.) d) Drehen Sie die Sechskantschraube im Uhrzeigersinn, um den Träger für den Tonarm zu xieren. e) Starten Sie nun die Wiedergabe der Schallplatte und vergewissern Sie sich, dass der Tonarm ausbalanciert ist.

1. Befestigen Sie den Plattenteller -1- auf dem Motor.

Legen Sie dazu den Plattenteller über die Plattentellernabe -3-.

2. Legen Sie den mitgelieferten Antriebsriemen -4- außen um den

Plattenteller -1- und führen Sie ihn um die Antriebsnabe -2-. - Achten Sie darauf, dass der Riemen nicht verdreht ist. - Prüfen Sie den korrekten und sicheren Sitz des Antriebsriemens, indem Sie den Plattenteller mehrfach mit der Hand drehen.

3. Setzen Sie die Antriebsnabenabdeckung -5- an dem kleinen Zahn

an der Antriebsnabe -2- auf. Andernfalls sitzt die Abdeckung schräg auf.

4. Legen Sie die mitgelieferte Filzmatte -27- über die

Plattentellernabe -3- auf den Plattenteller -1-. (Optional)

5. Stecken Sie das Gegengewicht -17- auf den Tonarm -12-.

HINWEIS! Die Gegengewichtsskala -16- muss dabei nach vorne zeigend sein.

6. Schrauben sie das Headshell mit Tonabnehmersystem -11- in den

Tonarm -12- ein. Optional: Das Tonabnehmersystem lässt sich bei Bedarf leicht austauschen: Farbe: Kanal und Polung Weiß (L+) Links, Plus-Pol Blau (L-) Links, Minus-Pol Rot (R+) Rechts, Plus-Pol Grün (R-) Rechts, Minus-Pol

Plattentellernabe Antriebsnabe Öffnung der Schraube für die Höheneinstellung Tonarm Antriebsnabenabdeckung Gegengewicht Plattenteller Antriebsriemen Innensechskantschlüssel HeadshellDEUTSCH

Stellen Sie den Tonarmlift -14- ohne Nadelschutz auf die Position „AB“. Bewegen Sie nun den Tonarm -12- bis kurz vor den Plattenteller -1- . Stellen Sie das Gegengewicht -17- durch Drehen im Uhrzeigersinn so ein, dass der Tonarm -12- weder nach oben noch nach unten kippt, d.h. er sollte parallel zur Platte ausbalanciert sein. Führen Sie den Tonarm -12- anschließend wieder zurück in die Tonarmstütze -13-. Stellen Sie die Gegengewichtsskala -16- am Gegengewicht so ein, dass die Position „0“ über der Markierungslinie steht. Drehen Sie das Gegengewicht weiter im Uhrzeigersinn, bis die Skala den Wert anzeigt, welcher der empfohlenen Nadelauagekraft des Tonabnehmersystems entspricht.

Stellen Sie das Anti-Skating Rad -15- so ein, dass der Wert dem der Nadelauagekraft des Tonabnehmersystems entspricht.

3. PRE AMP ON/OFF wählen & Strom einschalten

Überprüfen Sie die PRE AMP ON/OFF -7- Stellung. Je nach Phono/Line-Anschlusswahl sollte der Vorverstärker entweder ein- oder ausgeschaltet sein. Nachdem alle Anschlüsse & Einstellungen vorgenommen wurden, können Sie das Gerät mit dem EIN/AUS Schalter -6- einschalten.

Legen Sie die Schallplatte auf die optionale Filzmatte auf dem Plattenteller -1-. Wählen Sie mit den 33/45 Umschalter -9- die passende Geschwindigkeit für Ihren Tonträger. Entfernen Sie den Nadelschutz vom Tonabnehmersystem -11-. Stellen Sie nun den Tonarmlift -14- in die Position „AUF“ und bewegen Sie den Tonarm -12- über die zu abspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmlift -14- in die Position „AB“, so dass sich der Tonarm auf die Schallplattenrille senkt. HINWEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB“ belassen und den Tonarm manuell auf die gewünschte Stelle absenken. Achten Sie dabei darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.

5. USB-Recording (Anschluss an einen Computer)

Verbinden Sie den USB-Anschluss -10- mit einer USB-Buchse Ihres PC / Mac. Die Erkennung des USB-Audio Interfaces erfolgt automatisch (USB Audio Codec) und benötigt keine zusätzlichen Treiber (Class Compliant). Nachdem die USB-Soundkarte automatisch installiert wurde, können Sie folgende Einstellungen in Ihrem präferiertem Aufnahmeprogramm bzw. OS-Systemssteuerung vornehmen: - 2-Kanal - 16-Bit - 48000 Hz HINWEIS! Es sollte immer ein direkter USB-Anschluss am Computer erfolgen. Bei Verwendung eines USB-Hubs kann es unter Umständen zu Beeinträchtigungen kommen. Als Aufnahmeprogramm gibt es eine Vielzahl von Lösungen. Als kostenlose Variante können wir Audacity empfehlen. Weitere Informationen und Download gibt es unter: www.audacityteam.org HINWEIS! Stellen Sie den Plattenspieler (USB Audio Codec) als Aufnahmegerät in Ihrer Software ein. Bei Support-Anfragen bzgl. der Software / Recording-Funktion, wenden Sie sich bitte direkt an die Webseite oder Hotline des Anbieters.

6. Abdeckhaube (Staubschutz)
