Produkttyp	Riemengetriebener Plattenspieler
Marke	Reloop
Modell	Turn 3 MK2
Abspielgeschwindigkeiten	33 1/3, 45 und 78 U/min
Motor	Gleichstrommotor
Gleichlaufschwankungen	0,2 % WRMS
Analoger Ausgang	Phono/Line umschaltbar (Pre-Amp-Schalter)
Anschlüsse	Vergoldeter RCA-Koaxialausgang, USB Typ B
Line-Ausgangspegel	224 mV (mit Ortofon 2M Red System)
Tonarm	Gerade, Länge 223,6 mm, effektive Masse 21,4 g, Überhang 18,6 mm
Tellerdurchmesser	300 mm
Anti-Skating	Ja (einstellbares Rädchen)
Mitgeliefertes System	Ortofon 2M Red (MM, elliptisch)
Empfohlene Auflagekraft	1,8 g (18 mN)
USB-Funktion	USB-Aufnahme 48 kHz/16 Bit, kompatibel mit Windows und Mac
Leistungsaufnahme	6 W
Stromversorgung	100-230 V, 50/60 Hz (Netzteil extern)
Abmessungen (mit Staubschutzhaube)	450 x 352 x 138,7 mm
Gewicht	6,5 kg
Signal-Rausch-Verhältnis	>60 dB
Besondere Funktionen	Auto-Stop Ein/Aus, integrierter umschaltbarer Vorverstärker, Tonarmlift, Staubschutzhaube
Pflege	Mit einem leicht feuchten Tuch reinigen, keine Lösungsmittel verwenden
Austauschbare Verschleißteile	Antriebsriemen, System (Ortofon 2M Red), Nadel
Sicherheit	Nicht Wasser aussetzen, Gehäuse nicht öffnen, vor Reinigung Netzstecker ziehen

Häufig gestellte Fragen - Turn 3 MK2 Reloop

Wie installiere ich den Antriebsriemen?

Legen Sie den Teller auf die Nabe, ziehen Sie dann den unter dem Teller eingelegten Riemen über die Antriebsspindel. Stellen Sie sicher, dass er richtig positioniert ist.

Wie balanciere ich den Tonarm und stelle die Auflagekraft ein?

Bringen Sie den Tonarmlift in die untere Position, bewegen Sie den Arm über den Teller, drehen Sie das Gegengewicht, bis der Arm parallel zum Teller bleibt. Stellen Sie die Skala des Gegengewichts auf Null, dann drehen Sie es auf die empfohlene Auflagekraft (1,8 g für Ortofon 2M Red).

Wie stelle ich das Anti-Skating ein?

Drehen Sie das Anti-Skating-Rädchen, damit es der Auflagekraft des Systems entspricht. Wenn die Kraft z.B. 1,8 g beträgt, stellen Sie das Rädchen auf 1,8.

Was ist der Unterschied zwischen den Modi Pre Amp ON und OFF?

Im Modus Pre Amp ON ist der Ausgang auf Line-Pegel (für einen Line-Eingang verwendbar). Im Modus OFF ist der Ausgang auf Phono-Pegel (erfordert einen Phono-Eingang oder einen externen Vorverstärker).

Wie verwende ich die Auto-Stop-Funktion?

Der Auto-Stop-Schalter (9) aktiviert oder deaktiviert den automatischen Stopp. Im Modus ON dreht sich der Teller automatisch, sobald der Arm bewegt wird, und stoppt am Ende der Schallplatte. Im Modus OFF dreht sich der Teller kontinuierlich.

Wie nehme ich eine Schallplatte über USB auf?

Schließen Sie den USB-Anschluss des Plattenspielers an einen Computer an. Die Audio-Schnittstelle wird automatisch erkannt (USB Audio Codec). Stellen Sie in Ihrer Aufnahmesoftware (z.B. Audacity) den Eingang auf USB Audio Codec, 2 Kanäle, 16 Bit, 48 kHz.

Was tun, wenn ich keinen Ton höre?

Überprüfen Sie, ob der Plattenspieler eingeschaltet ist, der Vorverstärker richtig eingestellt ist (ON für Line-Eingang, OFF für Phono-Eingang) und die RCA-Kabel richtig angeschlossen sind. Stellen Sie auch sicher, dass die Lautstärke des Verstärkers ausreichend ist.

Wie reinige ich den Plattenspieler?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Für die Haube wird ein Mikrofasertuch empfohlen.

Kann ich 78 U/min Schallplatten verwenden?

Ja, wählen Sie mit dem Schalter die Geschwindigkeit 78. Deaktivieren Sie Auto-Stop (Position OFF), um einen vorzeitigen Stopp zu vermeiden. Verwenden Sie einen für 78 U/min geeigneten Tonabnehmer (nicht im Lieferumfang).

Wo finde ich Ersatzteile wie den Riemen oder das System?

Die Verschleißteile (Riemen, Ortofon 2M Red System, Nadel) sind bei autorisierten Reloop-Händlern erhältlich. Sie können auch den Reloop-Support über www.reloop-hifi.com kontaktieren.

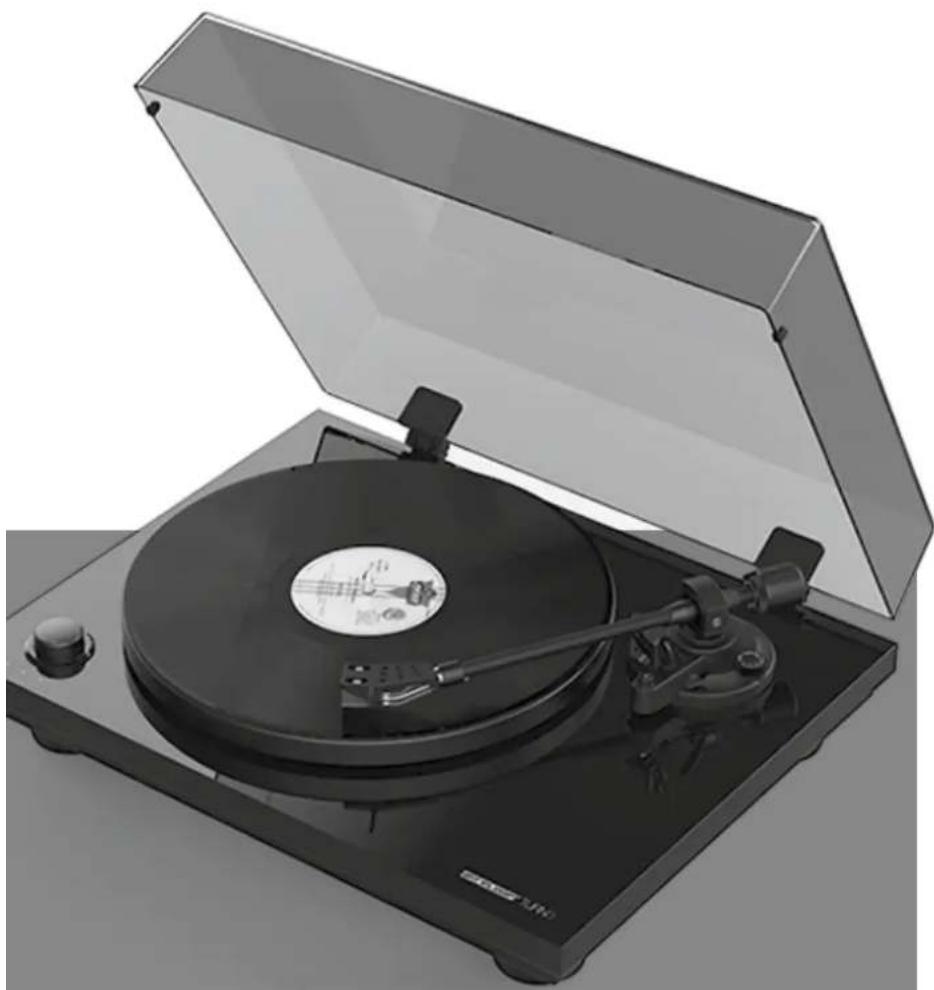

BEDIENUNGSANLEITUNG Turn 3 MK2 Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedlenung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

TURN3

PREMIUM ANALOGUE HIFI-TURNTABLE WITH DIGITAL USB-AUDIO INTERFACE

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Nehmen Sie den Reloop Turn3 MK2 aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

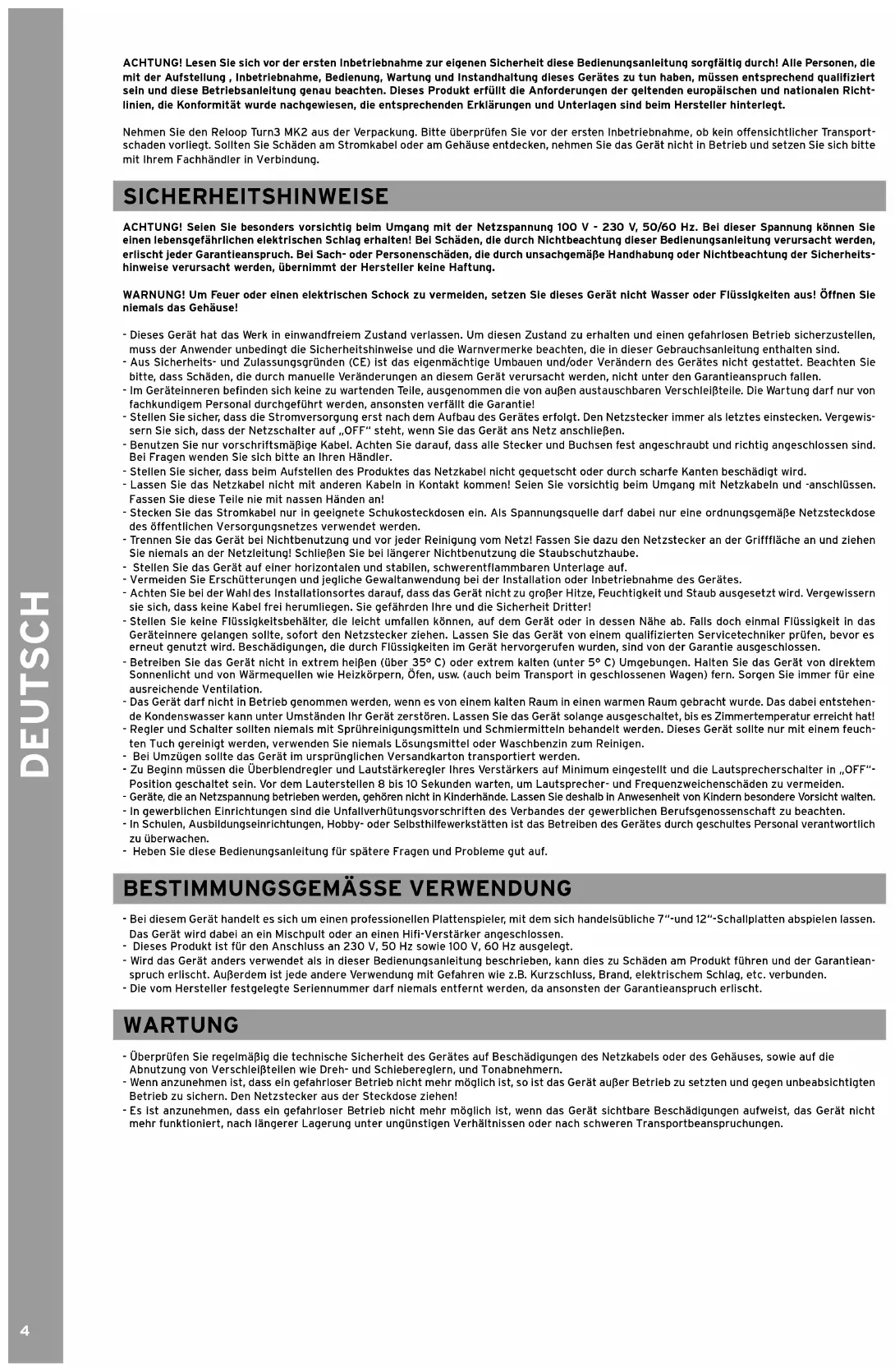

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 100 V - 230 V, 50/60 Hz. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Garantieanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheits-hinweise verursacht werden, übernimmt der Hersteller keine Haftung.

WARNUNG! Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Garantie!
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.
• Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Schließen Sie bei längerer Nichtbenutzung die Staubschutzhaube.
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in „OFF“-Position geschaltet sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Lautsprecher- und Frequenzweichenschäden zu vermeiden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei diesem Gerät handelt es sich um einen professionellen Plattenspieler, mit dem sich handelsübliche 7"-und 12"-Schallplatten abspielen lassen. Das Gerät wird dabei an ein Mischpult oder an einen Hifi-Verstärker angeschlossen.
• Dieses Produkt ist für den Anschluss an 230 V, 50 Hz sowie 100 V, 60 Hz ausgelegt.
• Wird das Gerät anders verwendet als in dieser Bedlenungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
• Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Garantieanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern, und Tonabnehmern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern. Den Netzstecker aus der Steckdose ziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

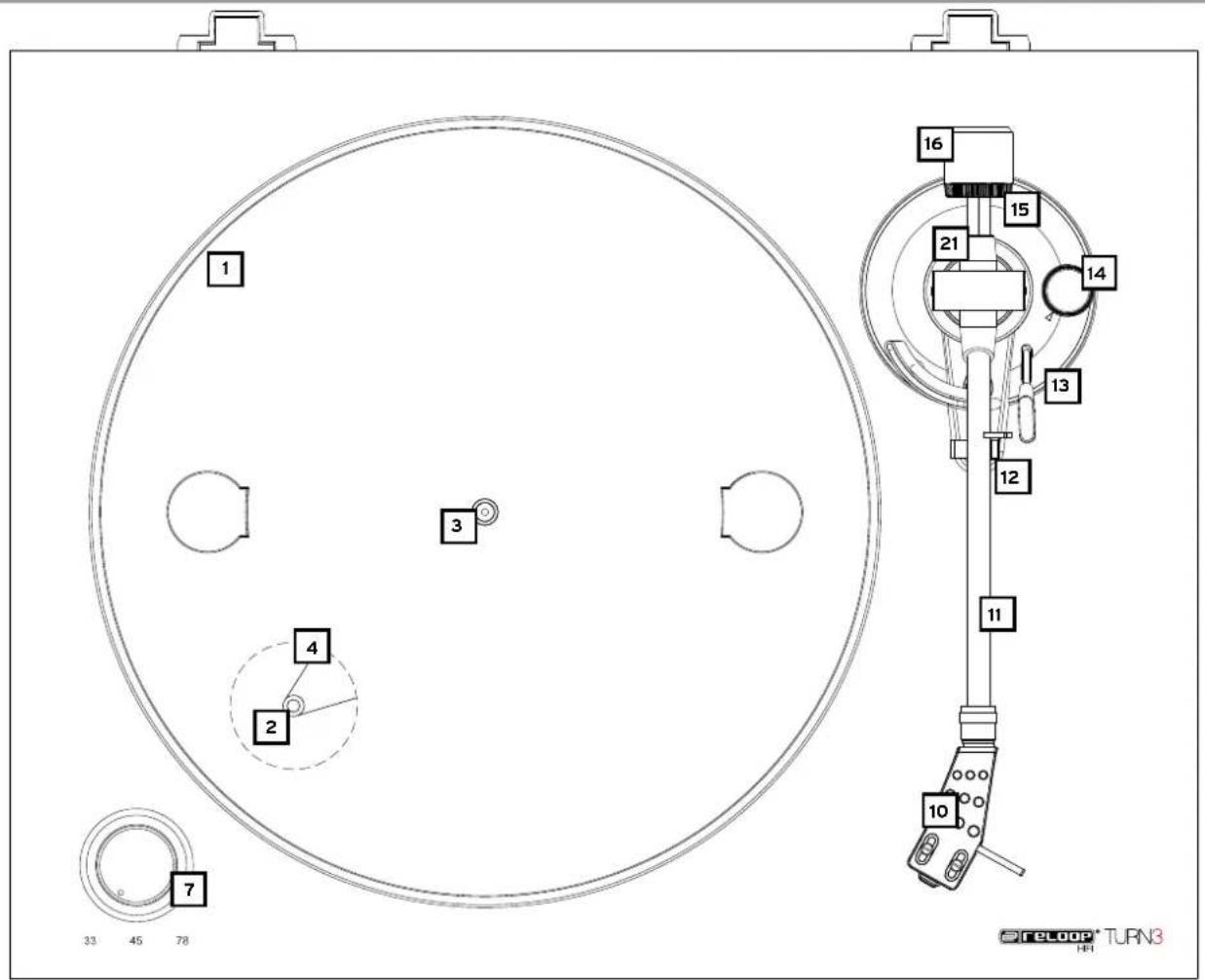

BEDIENOBERFLÄCHE

1 2 3 4 7 33 45 78 16 15 21 14 13 12 11 10 FELOOP TURN3 HFI

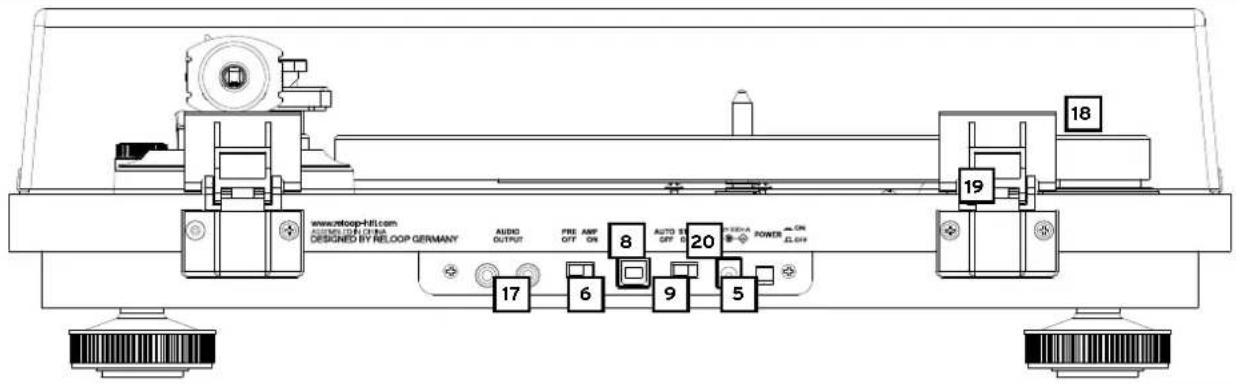

RÜCKSEITE

www.mloop-hi.com AUXED OUTPUT NA DESIGNED BY RELOOP GERMANY AUDIO OUTPUT PRE AMP OFF ON AUTO OFF OFF ON 20 POWER ON ON 17 6 9 5 18 19

BEZEICHNUNGEN

1. Plattenteller
2. Antriebsnabe
3. Plattentellernabe
4. Antriebsriemen
5. EIN/AUS Schalter
6. Vorverstärker Ein/Ausschalter
7. 33/45/78 Umschalter
8. USB-Anschluss
9. Auto-Stop Ein/Ausschalter
10. Headshell mit Ortofon 2M Red vormontiert
11. Tonarm
12. Tonarmstütze
13. Tonarmlift
14. Anti-Skating Rad
15. Gegengewichtsskala (Gegengewichtsskala ist an dem Gegengewicht -16- befestigt)
16. Gegengewicht
17. Audio Ausgangskabel (Cinch)
18. Abdeckhaube
19. Scharniere
20. Netzteil Anschluss
21. Gegengewichtsaufnahme

AUFBAU & ANSCHLÜSSE

1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Plattentellernabe -3-.
2. Ziehen Sie den Riemen -4-, der auf der Unterseite des Plattentellers anliegt, über die Antriebsnabe -2-.
3. Legen Sie die mitgelieferte Filzmatte über die Plattentellernabe -3- auf den Plattenteller -1-.
4. Stecken Sie das Gegengewicht -16- auf den Tonarm -11-.

HINWEIS! Die Gegengewichtsskala -15- muss dabei nach vorne zeigend sein.

1. Schrauben sie das Headshell mit Tonabnehmersystem -10- in den Tonarm -11- ein.

Das Tonabnehmersystem lässt sich bei Bedarf leicht austauschen:

a) Lösen Sie zunächst die Befestigungsschrauben an dem Headshell und ziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab.

b) Entfernen Sie das alte Tonabnehmersystem aus dem Headshell.

c) Verbinden Sie nun die Anschlussdrähte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die Übereinstimmung der Drähtebelegung.

Farbe:	Kanal und Polung
Weiß (L+)	Links, Plus-Pol
Blau (L-)	Links, Minus-Pol
Rot (R+)	Rechts, Plus-Pol
Grün (R-)	Rechts, Minus-Pol

d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an.

e) Richten Sie den Tonabnehmer mit Hilfe einer CAP-Schablone (Cartridge Protractor im Baerwald Prinzip) im Headshell aus.

1. Verbinden Sie die das mitgelieferte Cinch-Kabel (RCA) mit den Audio-Ausgangsbuchsen -17- und schließen Sie das Kabel an einen Phono-Eingang oder Line-Eingang Ihres Verstärkers oder HiFi-Anlage an.

HINWEIS! Der Anschluss an einen Phono- oder Line-Eingang ist von der Einstellung des Vorverstärker Ein/Ausschalters (Pre Amp) abhängig.

PRE AMP OFF = Phono-Eingang

PRE AMP ON = Line-Eingang

1. Verbinden Sie bei Bedarf das USB-Kabel mit Ihrem Computer um Aufnahmen zu tätigen. Sehen Sie dazu auch den Abschnitt „USB-Recording“.
2. Verbinden Sie das Netzteil mit der Anschlussbuchse -20- und mit einer Steckdose.

BEDIENUNG

1. Gegengewicht

Stellen Sie den Tonarmlift -13- auf die Position „AB“. Bewegen Sie nun den Tonarm -11- bis kurz vor den Plattenteller -1-. Stellen Sie das Gegengewicht -16- durch Drehen im Uhrzeigersinn so ein, dass der Tonarm -11- weder nach oben noch nach unten kippt, d.h. er sollte parallel zur Platte ausbalanciert sein. Führen Sie den Tonarm -11- anschließend wieder zurück in die Tonarmstütze -12-. Stellen Sie die Gegengewichtsskala -15- am Gegengewicht so ein, dass die Position „O“ über der Markierungslinie steht. Drehen Sie das Gegengewicht weiter im Uhrzeigersinn, bis die Skala den Wert anzeigt, welcher der empfohlenen Nadelauflagekraft des Tonabnehmersystems entspricht.

2. Anti-Skating-Rad

Stellen Sie das Anti-Skating Rad -14- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.

3. PRE AMP ON/OFF wählen & Strom einschalten

Überprüfen Sie die PRE AMP ON/OFF -6- Stellung. Je nach Phono/Line-Anschlusswahl sollte der Vorverstärker entweder ein- oder ausgeschaltet sein. Nachdem alle Anschlüsse & Einstellungen vorgenommen wurden, können Sie das Gerät mit dem EIN/AUS Schalter -5- einschalten.

4. Abspielen

Legen Sie die Schallplatte auf die Filzmatte auf dem Plattenteller -1-. Wählen Sie mit den 33/45/78 Umschalter -7- die passende Geschwindigkeit für Ihren Tonträger. Entfernen Sie den Nadelschutz vom Tonabnehmersystem -10-. Stellen Sie nun den Tonarmlift -13- in die Position „AUF“ und bewegen Sie den Tonarm -11- über die abzuspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmlift -13- in die Position „AB“, so dass sich der Tonarm auf die Schallplattenrille senkt.

HINWEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB“ belassen und den Tonarm manuell auf die gewünschte Stelle absenken. Achten Sie dabei darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.

HINWEIS ZUM ABSPIELEN VON SCHALLPLATTEN MIT 78 RPM (SCHELLACK)!

Bel Wiedergabe von Schellack-Platten mit 78 RPM sollte die Start/Stop-Automatik deaktiviert werden (Auto-Stop Off), damit der Tonarm-Mechanismus die Wiedergabe nicht vorzeitig beendet. Bitte beachten Sie, dass für Schellack-Platten ein geeignetes Tonabnehmersystem für 78 RPM gewählt werden sollte.

5. Auswählen der Start/Stop-Automatik -9- (Auto-Stop On/Off)

Ihr Plattenspieler kann entweder voll-manuell (Auto-Stop Off) oder mit Hilfe der Start/Stop-Automatik (Auto-Stop On) benutzt werden.

a) Auto-Stop ON

Sofern der Riemen -4- korrekt installiert wurde, dreht sich der Plattenteller -1- automatisch sobald der Tonarm -11- bewegt wird. Ein zurückführen des Tonarms -11- auf die Tonarmstütze -12- (Ausgangsposition) stellt die Motordrehung -2- des Plattentellers -1- ein. Der Motor -2- stoppt auch automatisch am Ende einer Langspielplatte.

b) Auto-Stop OFF

Sofern der Riemen -4- korrekt installiert wurde, dreht sich der Plattenteller -1- konstant in der Auto-Stop OFF -9- Position. Der Tonarm -11- muss hier voll-manuell zum Abspielen und Beenden der Wiedergabe bedient werden.

HINWEIS! Bei Wiedergabe von Schellack-Platten mit 78 RPM sollte die Start/Stop-Automatik deaktiviert werden (Auto-Stop Off), damit der Tonarm-Mechanismus die Wiedergabe nicht vorzeitig beendet.

6. USB-Recording (Anschluss an einen Computer)

Verbinden Sie die USB-Anschluss -8- mit einer USB-Buchse Ihres PC / Mac. Die Erkennung des USB-Audio Interfaces erfolgt automatisch (USB Audio Codec) und benötigt keine zusätzlichen Treiber (Class Compliant). Nachdem die USB-Soundkarte automatisch installiert wurde, können Sie folgende Einstellungen in Ihrem präferiertem Aufnahmeprogramm bzw. OS-Systemssteuerung vornehmen:

• Sound-/Aufnahme-Einstellungen
• 2-Kanal
• 16-Bit
• 48000 Hz (DVD Qualität)

HINWEIS! Es sollte immer ein direkter USB-Anschluss am Computer erfolgen. Bei Verwendung eines USB-Hubs kann es unter Umständen zu Beeinträchtigungen kommen.

Als Aufnahmeprogramm gibt es eine Vielzahl von Lösungen. Als kostenlose Variante können wir Audacity empfehlen.

Weitere Informationen und Download gibt es unter: www.audacityteam.org

HINWEIS!

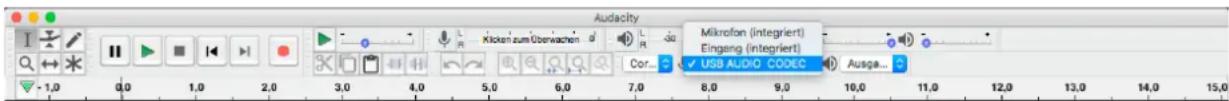

Stellen Sie den Plattenspieler (USB Audio Codec) als Aufnahmegerät in Ihrer Software ein. Bel Support-Anfragen bzgl. der Software / Recording-Funktion, wenden Sie sich bitte direkt an die Webseite oder Hotline des Anbieters.

Audacity Mikrofan (integriert) Eingeng (integriert) USB AUDIO CODEC Ausga...

7. Abdeckhaube (Staubschutz)

Setzen Sie die Staubschutzhaube auf die Scharniere und dann die Scharniere in die vorgesehenen Halterungen -21- ein. Die Abdeckhaube dient zum Staubschutz und sicheren Aufbewahrung Ihres Plattenspielers. Allerdings empfehlen wir während der Wiedergabe von Schallplatten die Abdeckhaube zu entfernen, da sie sich sonst störend auf das Klangbild auswirken kann. Ferner, sollte Ihr Plattenspieler auf eine möglichst resonanzfreie Unterlage wie beispielsweise einer Multiplexplatte oder Holz platziert werden.

TECHNISCHE DATEN

Plattenspieler-Typ:......Riemenantrieb

Motor: ......DC-Motor

Geschwindigkeiten: 33 1/3, 45 & 78

Gleichlaufschwankung: 0,2% WRMS

Analogausgang: Phono/Line, schaltbar

Anschlüsse:......Cinch (vergoldet), USB Typ B

Line-Ausgangspegel: 224 mV (mit Ortofon 2M Red)

Tonarm: Gerade

Länge Tonarm: 223,6 mm

- Effektive Tonarm-Masse: 21,4 g

- Überhang: 18,6 mm

Durchmesser Plattenteller: 300 mm

Tonabnehmersystem: ....MM (Ortofon 2M Red)

Leistungsaufnahme: 6

S / N: ....<60 db oder höher

USB-Audio-Ausgang mit 48 kHz / 16-Bit:......ja

USB-Funktion:....USB-Aufnahme Funktion

unterstützte Betriebssysteme: Windows & Mac

Maße: 450 x 352 x 138,7 mm (inkl. Schutzhaube)

Gewicht: 6,5 kg

Ortofon 2M Red:

• Ausgangsleistung bei 1000 Hz, 5 cm/Sek.: ....5,5 mV
• Kanal-Balance bei 1 kHz: ....1,5 dB
• Kanaltrennung bei 1 kHz: ......22 dB
• Kanaltrennung bei 15 kHz: ....15 dB
• Frequenzgang bei - 3dB: ......20 Hz - 22 kHz
• Frequenzgang: 20 Hz - 20 kHz + 3 / -1 dB
• Tracking bei 315 Hz bei empfohlener Auflagekraft: .....70 → m
• Compliance, dynamisch, lateral: 20 ⇌ m/mN
• Nadel-Typ: Elliptical
• Nadelspitzen-Radius: r/R 8/18 ↔m
• Auflagekraftbereich: 1,6 - 2,0 g (16 - 20 mN)
• Empfohlene Auflagekraft: 1,8 g (18 mN)
• Tracking-Winkel: 20°
• Interne impedanz, DC-Widerstand: 1,3 kOhm
• Interne Induktivität: 700 mH
• Empfohlener Lastwiderstand: 47 kOhm
• Empfohlene Lastkapazität: 50 - 300 pF
• Farbe Tonabnehmersystem Körper/Nadel: ....Black/Red
• Gewicht Tonabnehmersystem: 7,2 g

HILFE & SUPPORT

Wenn Sie zusätzliche Hilfe benötigen oder technische Fragen haben, können Sie unser Support Team kontaktieren:

Technische Änderungen vorbehalten.

Alle Abbildungen ähnlich.

Keine Haftung für Druckfehler.

Reloop HiFi

www.reloop-hifi.com

Reloop

Global Distribution GmbH & Co. KG,

Schuckertstr. 28,

48153 Münster / Germany

Fax: [phone]
