BEDIENUNGSANLEITUNG RP4000 MK2 Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedlenung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalek Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie diese Geät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie nomals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Diese Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erkräugen und Unterlagen sind beim Hersteller hinterlegt.

Nehmen Sie den Reloop RP-4000 MK2 aus der Verpackung.itte uberprüfen sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschemen vorliegt. Sollen Die Schaden am Stromkabel oder am Gehaus entdecken, nehem sie das Gerat nicht in Betrieb und setzen sie sich bitte mit Imem Fachhandler in Verbindung.

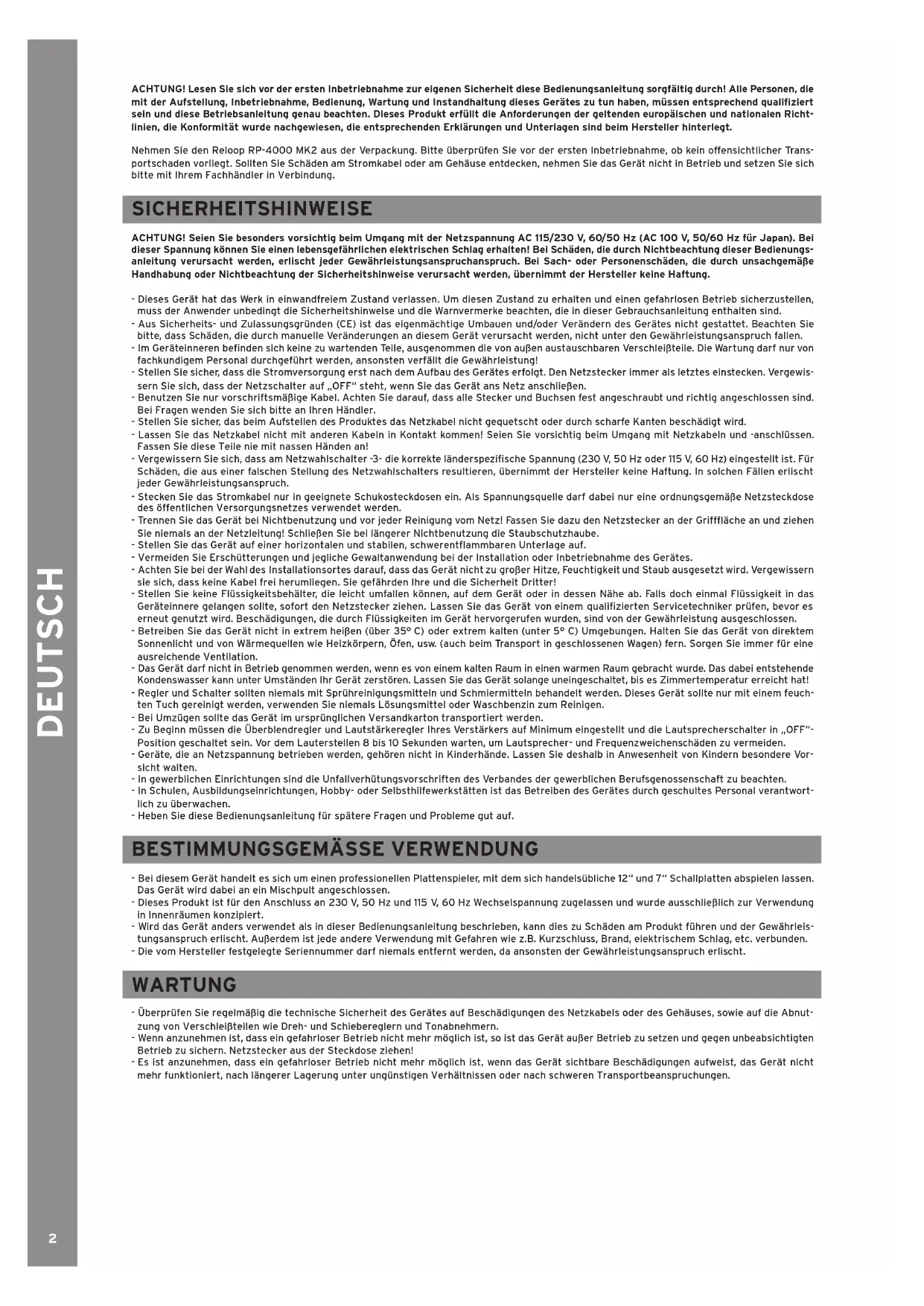

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung AC 115/230 V, 60/50 Hz (AC 100 V, 50/60 Hz für Japan). Bei dieser Spannung können sie einen lebensgeführlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung deser Bedelungsanleitung verursacht werden, erlisch jeder Gewährleistungsanspruchanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sichzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieotide, dass Schäden, die durch manuelle Veränderungen an thisem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleitsteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfüllt die Gewährleistung!
• Stellen Sie sich, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewis-sern Sie sich, dass der Netzschalter auf „OFF" steht, wenn Sie das Gerät an Netz anschließen.
• Benutzen Sie nur vorschäftsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
  Vergewissern Sie sich, dass am Netzwahlschalter -3- die korrekte länderspezifische Spannung (230 V, 50 Hz oder 115 V, 60 Hz) eingestellt Ist. Für Schäden, die aus einer falschen Stellung des Netzwahlschalters resultieren, übernimmt der Hersteller keine Haftung. In solchen Fälle erlischt jeder Gewährleistungsanspruch.
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsqellearftherei nur eine ordnungsgemae Netzsteckdose des öffentlichen Versorgnsetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie niemals an der Netzleitung! Schließen Sie bei längerer Nichtbenutzung die Staubschutzhaube.
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentflammbaren Unterland auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen konnen, auf dem Gerät oder in dessenahere. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen solle, sofort den Netzsteckerziehen. Lassen Sie Gerät von einem qualifizierten Servicetechnik prüfen, bevors er ernut genutzt wird. Beschäftigkeiten, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem heliBEN (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkorpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerät darft nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabel entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät solle nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn mussen die Überblendregler und Lautstärkeregler Ihr's Verständern auf Minimum eingestellt und die Laufsprecherschafter in „OFF“ Position geschalteit sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Laufsprecher- und Frequenzweichenschäden zu vermeiden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht halten.
  In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
  In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Hebien Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei thisem Gerät handelt es sich um einen professionellen Plattenspieler, mit dem sich handelsübliche 12" und 7" Schallplatten abspielen{lassen. Das Gerät wird bzw an ein Mischpult angeschlüssen.
• Dieses Produkt ist für den Anschluss an 230 V, 50 Hz und 115 V, 60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlitsch. Außer dem Ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
  Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßige technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleibteilen wie Dreh- und Schiebereglern und Tonabnehmern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter ungütigen Verhältnissen oder nach schweren Transportbeanspruchungen.

BEDIENOBERFLÄCHE

RÜCKSEITE

BEZEICHNUNGEN

1.Plattenteller
2.Nabe
3. Spannungswahlschafter
4. EIN/AUS Schalter Plattentellerbeleuchtung
5. START/STOP Taster
6.33/45/78 Umschalter
7. Schalter für Nadelbeleuchting
8. Rückwartlauf-Schalter
9. Pitchbereich-Wahlschalter
10.Quartz-Lock Schalter
11. Pitchfader
12. Headshell mit Tonabnehmersystem
13. Tonarm
14. Tonarmstütze
15. Tonarmilift
16. Anti-Skating Rad
17. Gegengewichtssskala
18. Gegengewicht
19. Audio Ausgangskabel (Cinch)
20. GND Erdungskabel
21. Anschlussbuchse für das Netzkabel

AUFBAU & ANSCHLUSSE

1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Nabe -2-.
2. Legen Sie das mitgelieferte Slipmat über die Nabe -2- auf den Plattenteller.
3. Stecken Sie das Gegengewicht -18- auf den Tonarm.

HINWEIS! Die Gegengewichtsskala -17- muss dabel auf der dem DJ zugewandten Selte sein.

1. Schrauben sie das Headshell mit Tonabnehmersystem-12-in den Tonarm-13-ein. Das Tonabnehmersystem lasst sich bei Bedarfleicht ausauschen: a) Losen Sie zunachst die Befestigungsschrauben an dem Headshell undziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab. b) Entfern Sie das alte Tonabnehmersystem aus dem Headshell.

c) Verbinden Sie nun die Anschlussdrahte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die Übereinstimmung der Drahtebelegung:

Farbe: Kanal und Polung
Weiß (L+) Links, Plus-Pol
Blau (L-) Links, Minus-Pol
Rot (R+)	Rechts, Plus-Pol
Grün (R-)	Rechts, Minus-Pol

d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an.
5. Verbinden Sie das Audio Ausgangskabel -19- mit den Audio Eingangen Ihres Mixers und verbinden Sie das GND Erdungskabel -20- mit der Erdungsschaube Ihres Mixers.
6. Verbinden Sie das Netzkabel mit der Anschlussbuchse -21- und mit einer Steckdose.

BEDIENUNG

1. Gegengewicht

Stellen Sie den Tonarmift -15- auf die Position „AB". Bewegen Sie nun den Tonarm -13- bis kurz vor den Plattenteller -1-. Stellen Sie das Gegengewicht -18- durch Drehen im Uhrzeitigersinn so ein, dass der Tonarm weder nach noch noch unter kippt, d.h. er solte parallel zur Platte ausbalanciert sein. Führen Sie den Tonarm anschliebend wieder zugück in die Tonarmstütze -14-. Stellen Sie die Gegengewichtsskala -17- am Gegengewicht so ein, dass die Position „0" über der Markierungslinne stehen. Drehen Sie das Gegengewicht weiter im Uhrzeitigersinn, bis die Skala den Wert anziegt, welcher der empfohlenen Nadelauflagekraft des Tonabehmersystems entspricht.

2. Anti-Skating-Rad

Stellen Sie das Anti-Skating Rad -16- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.

3. Strom einschalten

Nach dem alle Anschlusse vorgenommen wurden, das Gerät mit dem EIN/AUS Schalter -4- einschalten; die Plattentellerbeleuchtung wird aktiviert.

4. Abspielien

Legen Sie die Schallplatte auf das Slipmat auf dem Plattenteller -1. Wahlen Sie mit den 33/45/78 Umschaltern -6- die passende Geschwindigkeit. Die LED des entsprechenden Umschalters leuchtet auf.

HINWEIS! Um die Abspielgeschwindigkeit 78 Umdrehungen pro Minute zu aktivieren, drücken Sie beide 33/45 Umschalter gleichzeitig. Beide LEDs leuchten auf.

Durch Drucken des Ruckwartlauf-Schalters -8- dreht sich der Plattenteller gegen den Uhrzeitigersinn; die LED blinkt.

HINWEIS! Auch im Rückwartstlauf stehen samentliche Funktionen des RP-4000 MK2 zur Verflugung.

Durch nochmaliges Drucken dreht sich der Plattenteller wieder Im Uhrzeigersinn; die LED leuchtet permanent.

Drucken Sie den START/STOP Taster -5-. Entfernen Sie den Nadelschutz vom Tonabnehmersystem -12-. Stellen Sie nun den Tonarmilift -15- in die Position „AUF" und bewegen Sie den Tonarm -13- über die Stelle der Schallplatte, die abgeschpielt werden soll. Stellen Sie dann den Tonarmilift in die Position "AB", so dass sich der Tonarm auf die Schallplattenrille sentk.

HINWEIS! Sie können den Tonarmift auch dauerhaft in der Position „AB" belassen und den Tonarm manuell auf die gewünschte Stelle absenken. Achten Sie damit darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.

5. Nadelbeleuchtung

Aktivieren Sie mit dem Schalter -7- bei Bedarf die Nadelbeleuchtung, um die Rillenfhrung der Schallplatte better erkennen zu konnen. Deaktivieren Sie die Nadelbeleuchtung durch Herunterrücken der Lampe bis zum Einrasten.

6. Geschwindigkeits-Felnregelung

Mit dem Pitchfader -11- konnen Sie die Geschwindigkeit der Schallplatte stufenlos verändern. Wahlen Sie mit dem Pitchbereich-Wahlschalter -9- zwischen einem Pitchbereich von + / - 8% (LED leuchtet permanent) und + / - 16% (LED blinkt). Wollen Sie die Schallplatte in Originalgeschwindigkeit abspielen, schiben Sie den Pitchfader In the Position + - 0% . Durch Betätigen des Quartz-Lock Schalters -10- konnen Sie die Geschwindigkeitsfinregelung deaktivieren. Durch nochmaliges Betätigten aktivieren Sie die Geschwindigkeitsfinregelung wieder: Der Plattenspieler keht zu der mit dem Pitchfader eingestellten Geschwindigkeit zurück.

TECHNISCHE DATEN

Typ: 3 Geschwindigkeiten, voll manuell

Antriebsart: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. quarzgesteuerter High Torque Direktantrieb

Geschwindigkeiten: 33 1/3, 45 und 78 U/Min.

Start/Stoppzeit: <1 Sek.

Startdrehmoment: >1800 g/cm

Gleichlaufschwankungen: <0,2% WRMS

MaBe: 450 x 352 x 144 mm

Gewicht: 9,48 kg

Hinweis: Änderungen der technischen Daten jederzeit vorbehalten. Die angegebenen Daten sind ungefährte Werte.

Technische Änderungen vorbehalten.

Alle Abbildungenähnlich.

Keine Haftung fur Druckfehler.
