Marke	Reloop
Modell	RP1000 MK2
Produkttyp	Professioneller Plattenspieler
Antriebsart	Riemenantrieb
Drehzahlen	33 1/3 und 45 U/min
Start-/Stoppzeit	< 1 Sekunde
Gleichlaufschwankungen	< 0,25% WRMS
Abmessungen (B x T x H)	450 x 352 x 144 mm
Gewicht	5,7 kg
Stromversorgung	AC 115/230 V, 60/50 Hz (Spannungswahlschalter)
Hauptfunktionen	Manuelle Wiedergabe, Geschwindigkeitsregelung (Pitch), Antirutsch, Tonabnehmerbeleuchtung, Tischbeleuchtung
Auflagekrafteinstellung	Kalibriertes Gegengewicht
Audioausgang	Koaxialer RCA-Stecker + Massekabel
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen; regelmäßig Riemen, Tonabnehmer und Knöpfe überprüfen
Sicherheit	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen, nur auf stabiler und schwer entflammbarer Oberfläche verwenden
Ersatzteile und Reparierbarkeit	Austauschbarer Tonabnehmer, ersetzbarer Riemen; Wartung interner Teile durch qualifizierten Techniker
Garantie	Nicht gedeckt bei Modifikation oder nicht bestimmungsgemäßer Verwendung
Bestimmungsgemäße Verwendung	Wiedergabe von 12"- und 7"-Vinylplatten in Innenräumen, angeschlossen an einen Mixer

Häufig gestellte Fragen - RP1000 MK2 Reloop

Wie schließe ich den Reloop RP1000 MK2 Plattenspieler an einen Mixer an?

Schließen Sie das Audioausgangskabel (RCA) an den Audioeingang Ihres Mixers an und verbinden Sie das Massekabel GND mit der Erdungsschraube des Mixers. Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie das Netzkabel anschließen.

Wie stelle ich die Auflagekraft des Tonabnehmers ein?

Stellen Sie den Tonarmheber auf die Position UNTEN, bewegen Sie den Arm an den Rand des Plattentellers, drehen Sie das Gegengewicht, bis der Arm parallel zum Plattenteller bleibt. Führen Sie den Arm zurück zur Ablage, stellen Sie die Skala des Gegengewichts auf 0 und drehen Sie es dann auf den für Ihren Tonabnehmer empfohlenen Wert.

Wie wechsle ich die Drehzahl zwischen 33 und 45 U/min?

Verwenden Sie den Schalter 33/45 (Markierung 7), um die gewünschte Geschwindigkeit auszuwählen. Die entsprechende LED leuchtet auf. Sie können die Geschwindigkeit auch mit dem Pitch-Schieber (Markierung 9) fein einstellen.

Was tun, wenn der Plattenspieler nicht dreht oder der Ton verzerrt ist?

Überprüfen Sie, ob der Riemen richtig auf der Antriebsspindel sitzt und der Plattenteller fest sitzt. Stellen Sie sicher, dass der Spannungswahlschalter auf die Spannung Ihres Landes (115V oder 230V) eingestellt ist. Kontrollieren Sie auch den Zustand des Tonabnehmers und der Nadel.

Wie reinige ich den Reloop RP1000 MK2 Plattenspieler?

Verwenden Sie ein leicht feuchtes Tuch, um Gehäuse und Oberflächen zu reinigen. Verwenden Sie niemals Lösungsmittel oder Aerosole. Für den Tonabnehmer verwenden Sie eine antistatische Bürste oder einen speziellen Nadelnreiniger.

Wie ersetze ich den Tonabnehmer oder die Nadel?

Schrauben Sie die Befestigungsschrauben des Tonabnehmers ab, trennen Sie die Kabel (beachten Sie die Farben: weiß L+, blau L-, rot R+, grün R-), entfernen Sie den Tonabnehmerkopf und installieren Sie den neuen Tonabnehmer, indem Sie den Vorgang umkehren.

Welche wichtigen Sicherheitshinweise gibt es?

Öffnen Sie niemals das Gehäuse, vermeiden Sie jeden Kontakt mit Flüssigkeiten, verwenden Sie das Gerät nicht in feuchter Umgebung. Trennen Sie das Gerät vom Netz, wenn es nicht verwendet wird. Stellen Sie sicher, dass der Spannungswahlschalter richtig eingestellt ist.

Der Plattenspieler erzeugt ein Brummen (Hum), was tun?

Stellen Sie sicher, dass das Massekabel (GND) gut am Mixer angeschlossen ist. Überprüfen Sie, ob die RCA-Anschlüsse fest sitzen. Halten Sie den Plattenspieler von elektromagnetischen Störquellen fern.

Wie verwende ich die Tonabnehmerbeleuchtung?

Drücken Sie die Taste (Markierung 8), um die Tonabnehmerbeleuchtung einzuschalten. Zum Ausschalten senken Sie die Lampe, bis ein Klicken zu hören ist. Dies ermöglicht eine bessere Sicht auf die Rillen bei Dunkelheit.

Welche Art von Platten kann auf diesem Plattenspieler abgespielt werden?

Der Plattenspieler ist für 12-Zoll-Vinylplatten (33 U/min) und 7-Zoll-Platten (45 U/min) ausgelegt. Verwenden Sie bei Bedarf den 45-U/min-Adapter. Verwenden Sie keine beschädigten oder verzogenen Platten.

BEDIENUNGSANLEITUNG RP1000 MK2 Reloop

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

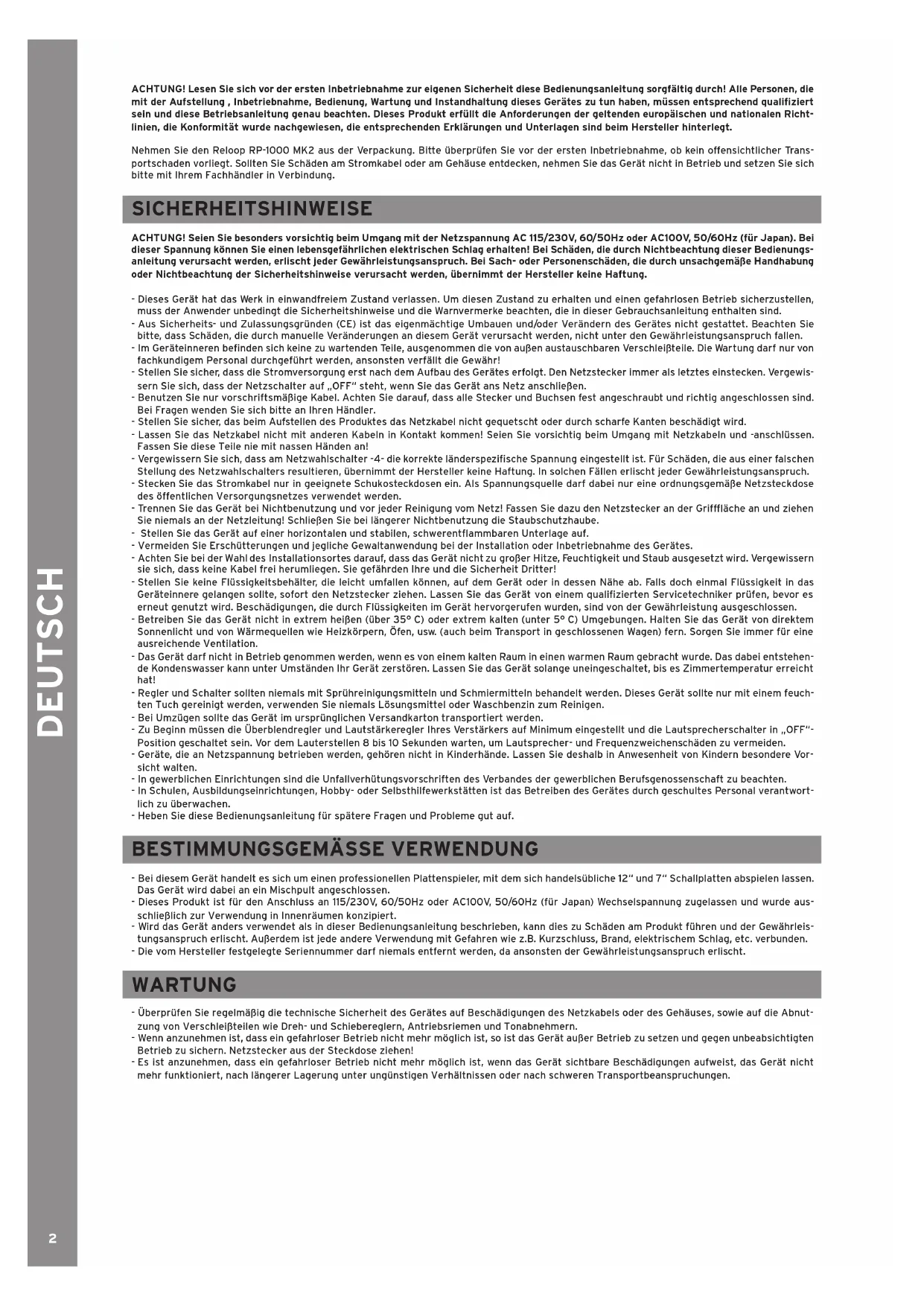

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Nehmen Sie den Reloop RP-1000 MK2 aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung AC 115/230V, 60/50Hz oder AC100V, 50/60Hz (für Japan). Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedlenungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewähr!
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen.
• Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.
• Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
• Vergewissern Sie sich, dass am Netzwahlschalter -4- die korrekte länderspezifische Spannung eingestellt ist. Für Schäden, die aus einer falschen Stellung des Netzwahlschalters resultieren, übernimmt der Hersteller keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch.
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Schließen Sie bei längerer Nichtbenutzung die Staubschutzhaube.
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem heißen (über 35°C) oder extrem kalten (unter 5°C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in „OFF“-Position geschaltet sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Lautsprecher- und Frequenzweichenschäden zu vermeiden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Bei diesem Gerät handelt es sich um einen professionellen Plattenspieler, mit dem sich handelsübliche 12" und 7" Schallplatten abspielen lassen. Das Gerät wird dabei an ein Mischpult angeschlossen.
• Dieses Produkt ist für den Anschluss an 115/230V, 60/50Hz oder AC100V, 50/60Hz (für Japan) Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erilscht. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
• Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schieberegeln, Antriebsriemen und Tonabnehmern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

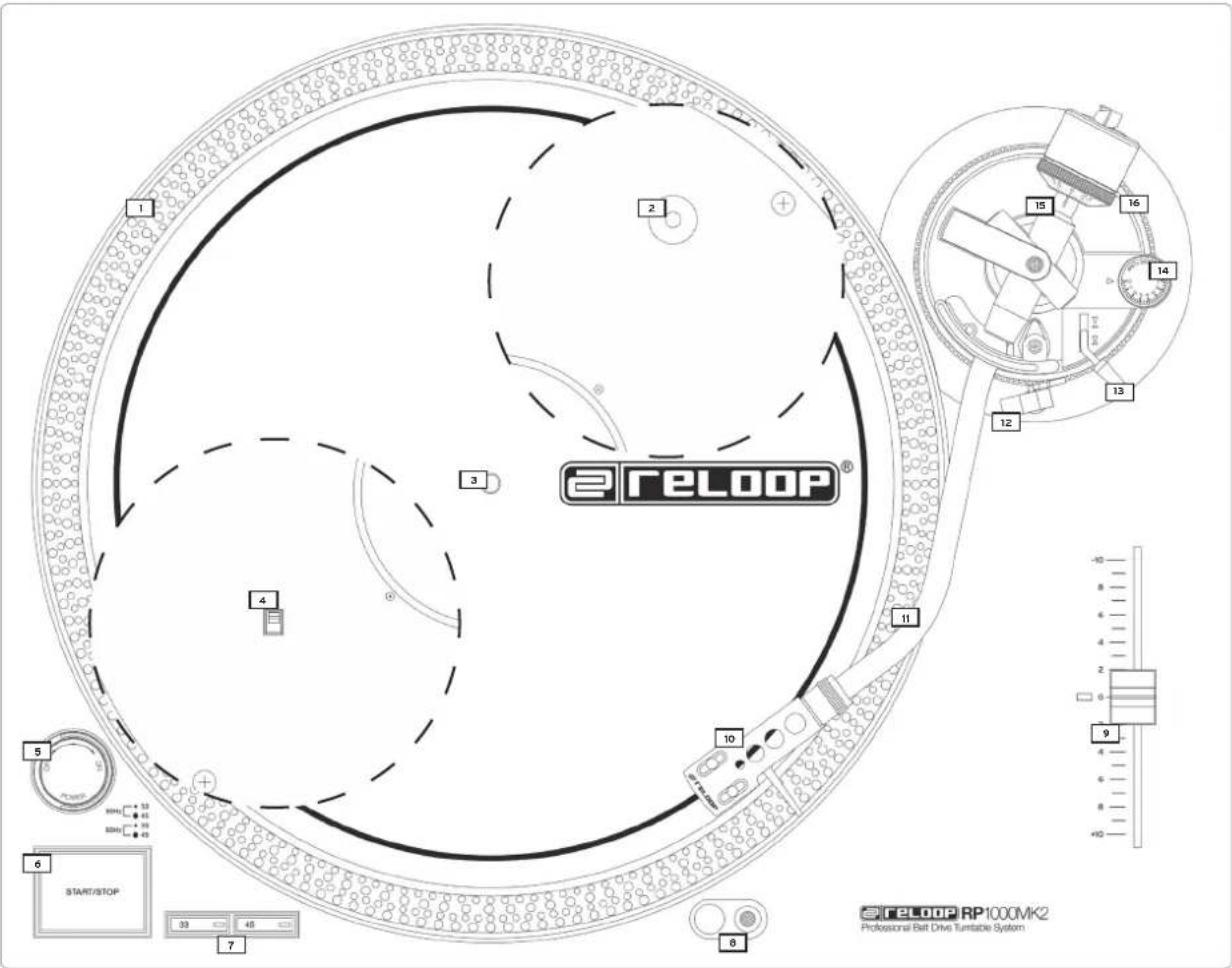

BEDIENOBERFLÄCHE

ReLoop® ReLoop RP1000MK2 Professional Belt Drive Turntable System

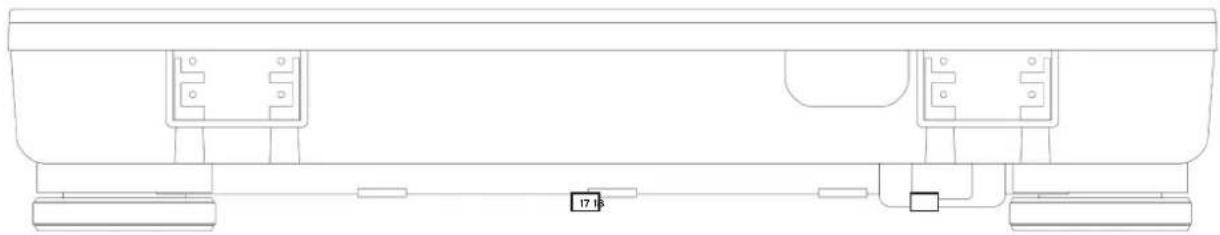

RÜCKSEITE

1. Plattenteller
2. Antriebsnabe
3. Plattentellernabe
4. Spannungswahlschalter
5. EIN/AUS Schalter auf Plattentellerbeleuchtung
6. START/STOP Taster
   7.33/45 Umschalter
7. Schalter für Nadelbeleuchtung
8. Pitchfader
9. Headshell mit Tonabnehmersystem
10. Tonarm
11. Tonarmstütze
12. Tonarmlift
13. Anti-Skating Rad
14. Gegengewichtsskala
15. Gegengewicht
16. Audio Ausgangskabel (Cinch) + GND Erdungskabel
17. Anschlussbuchse für Netzkabel

AUFBAU & ANSCHLÜSSE

1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Plattentellernabe -3-.
2. Ziehen Sie den Riemen, der auf der Unterseite des Plattentellers anliegt, über die Antriebsnabe -2-.
3. Legen Sie das mitgelieferte Slipmat über die Plattentellernabe -3- auf den Plattenteller.
4. Stecken Sie das Gegengewicht -16- auf den Tonarm -11-.

HINWEIS! Die Gegengewichtsskala -15- muss dabei auf der dem DJ zugewandten Seite sein.

1. Schrauben sie das Headshell mit Tonabnehmersystem -10- in den Tonarm -11- ein. Das Tonabnehmersystem lässt sich bei Bedarf leicht austauschen: a) Lösen Sie zunächst die Befestigungsschrauben an dem Headshell und ziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab.

b) Entfernen Sie das alte Tonabnehmersystem aus dem Headshell.

c) Verbinden Sie nun die Anschlussdrähte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die Übereinstimmung der Drähtebelegung:

Farbe: Kanal und Polung
Weiß (L+) Links, Plus-Pol
Blau (L-)	Links, Minus-Pol
Rot (R+)	Rechts, Plus-Pol
Grün (R-)	Rechts, Minus-Pol

d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an.

1. Verbinden Sie die Audio Ausgangskabel -17- mit den Phono Eingängen Ihres Mixers. Verbinden Sie das GND Erdungskabel mit der Erdungsschraube Ihres Mixers.
2. Verbinden Sie das Netzkabel mit der Anschlussbuchse und mit einer Steckdose.

BEDIENUNG

1. Gegengewicht

Stellen Sie den Tonarmlift -13- auf die Position „AB“. Bewegen Sie nun den Tonarm -11- bis kurz vor den Plattenteller -1-. Stellen Sie das Gegengewicht -16- durch Drehen im Uhrzeigersinn so ein, dass der Tonarm -11- weder nach oben noch nach unten kippt, d.h. er sollte parallel zur Platte ausbalanciert sein. Führen Sie den Tonarm -11- anschließend wieder zurück in die Tonarmstütze -12-. Stellen Sie die Gegengewichtsskala -15- am Gegengewicht so ein, dass die Position „0“ über der Markierungslinie steht. Drehen Sie das Gegengewicht weiter im Uhrzeigersinn, bis die Skala den Wert anzeigt, welcher der empfohlenen Nadelauflagekraft des Tonabnehmersystems entspricht.

2. Anti-Skating-Rad

Stellen Sie das Anti-Skating Rad -14- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.

3. Strom einschalten

Nachdem alle Anschlüsse vorgenommen wurden, das Gerät mit dem EIN/AUS Schalter -5- einschalten; die Plattentellerbeleuchtung wird aktiviert.

4. Abspielen

Legen Sie die Schallplatte auf das Slipmat auf dem Plattenteller -1-. Wählen Sie mit den 3345 Umschaltern -7- die passende Geschwindigkeit. Die LED des entsprechenden Umschalters leuchtet auf. Drücken Sie den START/STOP Taster -6-. Entfernen Sie den Nadelschutz vom Tonabnehmer-system -10-. Stellen Sie nun den Tonarmlift -13- in die Position „AUT“ und bewegen Sie den Tonarm -11- über die abzuspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmlift -13- in die Position „AB“, so dass sich der Tonarm auf die Schallplattenrille senkt.

HINWEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB“ belassen und den Tonarm manuell auf die gewünschte Stelle absenken. Achten Sie dabei darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.

5. Nadelbeleuchtung

Aktivieren Sie mit dem Schalter -8- bei Bedarf die Nadelbeleuchtung, um die Rillenführung der Schallplatte besser erkennen zu können. Deaktivieren Sie die Nadelbeleuchtung durch Herunterdrücken der Lampe bis zum Einrasten.

6. Geschwindigkeits-Feinregelung

Mit dem Pitch Fader -9- können Sie die Geschwindigkeit der Schallplatte stufenlos verändern. Wollen Sie die Schallplatte in Originalgeschwindigkeit abspielen, schieben Sie den Pitch Fader in die Position „+/- 0%“.

TECHNISCHE DATEN

Typ: 2 Geschwindigkeiten, voll manuell

Antriebsart: ......Riemenatrieb

Geschwindigkeiten: 33 1/3 und 45 U/Min.

Start/Stoppzeit: ....< 1 Sek.

Gleichlaufschwankungen: .... < 0,25% WRMS

Maße: 450 x 352 x 144 mm

Gewicht: 5,7 kg

Technische Änderungen vorbehalten.

Alle Abbildungen ähnlich.

Keine Haftung für Druckfehler.
