Caractéristiques Techniques	Objectif grand angle Leica DG Summilux 15mm f/1.7 ASPH.
Ouverture Maximale	f/1.7
Construction Optique	9 éléments en 7 groupes, incluant 1 élément asphérique
Angle de Vue	84°
Distance Minimale de Mise au Point	0,15 m
Diamètre du Filtre	46 mm
Dimensions	Approx. 63 mm de diamètre x 30 mm de longueur
Poids	Approx. 120 g
Utilisation	Idéal pour la photographie de paysage, de rue et de portrait
Maintenance	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Éviter l'exposition à des températures extrêmes et à l'humidité
Informations Générales	Compatible avec les appareils photo Micro 4/3

FOIRE AUX QUESTIONS - Leica DG Summilux 15mm f1 7 ASPH PANASONIC

Quel type de monture utilise l'objectif PANASONIC Leica DG Summilux 15mm f1.7 ASPH ?

L'objectif utilise une monture Micro Four Thirds.

L'objectif est-il compatible avec les appareils photo Panasonic et Olympus ?

Oui, l'objectif est compatible avec tous les appareils photo équipés d'une monture Micro Four Thirds, y compris ceux de Panasonic et Olympus.

Quelle est l'ouverture maximale de l'objectif ?

L'ouverture maximale de l'objectif est f/1.7.

Comment puis-je nettoyer la lentille de l'objectif sans l'endommager ?

Utilisez un souffleur pour enlever la poussière, puis un chiffon en microfibre légèrement humidifié avec un nettoyant pour lentilles pour nettoyer la surface.

Est-ce que cet objectif est résistant aux intempéries ?

L'objectif n'est pas entièrement résistant aux intempéries, il est conseillé de l'utiliser avec précaution dans des conditions humides ou poussiéreuses.

Quel est le poids de l'objectif PANASONIC Leica DG Summilux 15mm f1.7 ASPH ?

L'objectif pèse environ 120 grammes.

Quelle est la distance minimale de mise au point de cet objectif ?

La distance minimale de mise au point est de 0,15 m.

L'objectif prend-il en charge la mise au point automatique ?

Oui, l'objectif prend en charge la mise au point automatique sur les appareils compatibles.

Comment puis-je effectuer une mise au point manuelle avec cet objectif ?

Pour effectuer une mise au point manuelle, passez en mode de mise au point manuelle sur votre appareil photo et utilisez l'anneau de mise au point de l'objectif.

L'objectif est-il livré avec un pare-soleil ?

Oui, l'objectif est généralement livré avec un pare-soleil dédié.

MODE D'EMPLOI Leica DG Summilux 15mm f1 7 ASPH PANASONIC

Précautions à prendre 22

Precautions 24

Accessoires fournis 25

Noms et fonctions des composants 26

Fixation/Retrait de I'objectif 27

Précautions d'utilisation 29

Dépannage 30

Specifications 31

Précautions à prendre

Évitez d'approcher l'élement de tout équipement magnétisé (four à micro-ondes, téléviseur, équipement de quelques video, émetteur radio, ligne à haute tension, etc.).

• N'utilisez pas l'appareil photo à proximé d'un téléphone cellulaire; cela pourrait entraîner un bruit nuisible à l'image et au son.
• Advenant le cas où le fonctionnement de l'appareil serait dérangié par un champ magnétique, coupez le contact, retirez la batterie ou débranchez l'adaptateur secteur pour ensuite soit remettre la batterie en place, soit rebrancher l'adaptateur. Remettez l'appareil en marche.

L'objectif peut être utilisé de pair avec un apparéil photo numérique compatible avec la monture d'objet standard prise en charge par le système "Micro Four Thirds™ System".

• Il ne peut pas être monté sur les apparciels à monture Four Thirds™.
• Les illustrations de l'appareil photo numérique de ce manuel d'utilisation prennant le DMC-GM1 comme exemple.
• L'apparance et les specifications des produits décrits dans le present manuel peuvent différer des produits que vous avez achetés en raison de bonifications ultérieures.
• Micro Four Thirds™ et le logo Micro Four Thirds sont des marques commerciales ou des marques déposées d'Olympus Imaging Corporation, au Japon, aux États-Unis, en Union Européenne et dans les autres pays.
  Four Thirds™ et le logo Four Thirds sont des marques commerciales ou des marques déposées d'Olympus Imaging Corporation, au Japon, aux États-Unis, en Union Européenne et dans les autres pays.

G MICRO SYSTEM est un système appareil photo numérique du type a échange d'objectif de LUMIX basé sur un standard Micro Four Thirds.
- LEICA est une marque déposée de Leica Microsystems IR GmbH. SUMMILUX est une marque déposée de Leica Camera AG. Les objectifs LEICA DG sont fabriqués en utilisant des instruments de mesure et des systèmes d'assurance qualité qui ont été certifiés par Leica Camera AG basés sur les standards de qualité de la société.
- Les autres noms de systèmes et produits mentionnés dans ce manuel d'utilisation sont habituèlement des marques déposées ou des marques de commerce des fabricants qui ont développé le système ou le produit interéré.

-Si vous voyagez ce symbole-

L'élimination des équipements usages Applicable uniquement dans les pays membres de l'Union europeenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que apparèils électriques et electroniques usages, doivent être séparées des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des appeareils usages, veuillez les porter à l'un des

points de collecte prevus, conformement à la législation nationale en vigueur.
En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protégger la santé humaine et l'environnement.
Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.
Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Precautions

Entretien de I'objectif

• Le sable et la poussière peuvent endommager l'objectif. Aussi, convient-il de protégger et l'objectif et les contacts de la monture contre toute infiltration de sable et de poussière lorsqu'elle est utilisé à la plage, etc.
• L'objectif n'est ni étanche ni à l'épreuve des éclaboussures. Si des gouttes d'eau l'éclaboussaient, essuyez l'objetif avec un linge sec.
• N'appuyez pas avec force sur l'objetif.
• Lorsqu'il a des salissures (eau, huile, traces de doigts, etc.) sur la surface de l'objet, cela peut avoir une incidence sur l'image. Essuyez légèrement la surface de l'objet avec un chiffon sec et doux avant et après la prise de photos.

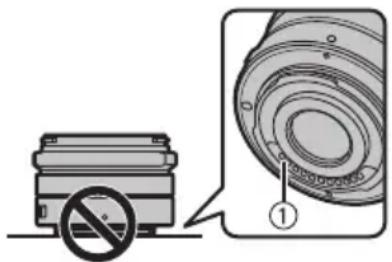

• Ne posez pas l'objet côté monture vers le bas. Point de contact (1) de la monture de l'objet restent toujours propres.

A propos de la condensation (Objectif embué)

• Il y a formation de condensation lorsque la température et l'humidité changent comme suit. La condensation peut sourir l'objectif, entraîner de la moisiure et des problèmes de fonctionnement. Aussi, est-il important de prendre des précautions dans les circonstances suivantes:
• Lorsque l'appareil est transporte de l'extérieur à l'intérieur par temps froid
  Lorsque l'appareil est place dans un vehicule climatisé
  Lorsque l'air frais d'un climatiseur arriv edirectement sur I'objectif
  Lorsque l'appareil est utilisé ou placé dans un endroit humide
• Gardez l'appareil photo à l'intérieur d'un sac en plastique jusqu'à ce que la température de celui-ci soit la plus pres possible de celle de la température ambiante afin d'éviter la condensation. En cas de condensation, éteignez l'appareil photo et laissez-le ainsi pendant environ 2 heures. Lorsque la température de l'appareil photo se rapproche de celle ambiante, la buée disparait naturellement.

Accessoires fournis

[La vérification doit être effectuee lorsque vous sortez l'appareil de I'emballage]

En retardant l'appareil de son emballage, vérifie la presence de l'appareil principal et de tous ses accessoires, et vérifie également l'apparance externe ainsi que leur fonction afin de vous assurer qu'ils n'ont subi aucun dommage lors du transport ou de la livraison. Si vous découvert un problème, contactez notre vendeur avant d'utiliser le produit.

Les numérios de produits sont à jour en date d'avril 2014. Ceux-ci sont susceptibles d'être modifiés.

1 Poche pour objectif 4 Capuchon d'objectif

2 Parasoleil Â: Noir Â:Argent

3 Capuchon du parasoleil Â:Noir Â:Argent

6 Bague de décoration Â:Noir Â:Argent

• Le capuchon d'objectif, le capuchon d'objectif arrêté, ainsi que la bague de décoration sont installés sur l'appareil photo au moment de l'achat. De plus, le capuchon du parasoleil est installé sur le parasoleil.

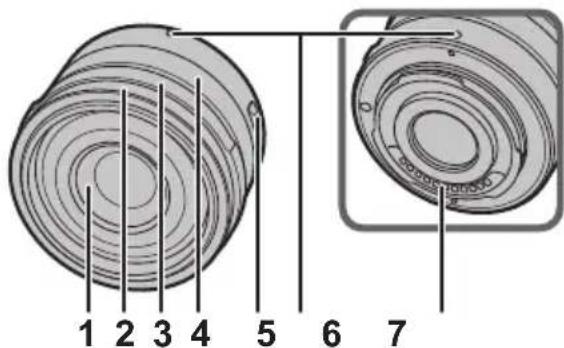

Noms et fonctions des composants

1 Surface de l'objet

2 Bague de decoration

Retirez ce cache pour utiliser le parasoleil.

3 Bague d'ouverture

Tournez ceci pour régler la valeur d'ouverture.

• Si vous paramétrez l'appareil photo sur le Mode EA avec priorité à l'ouverture ou le Mode Exposition Manuelle, la valeur d'ouverture de la bague sera activée.
• Si vous paramétrez la position de la bague d'ouverture sur [A], la valeur d'ouverture de l'appareil photo sera activée.
• Lorsque la bague d'ouverture est active, contrôle si la valeur d'ouverture a eté changée après avoir installé ou retire la bague de decoration.

4 Bague de mise au point

Tournez la mise au point pour prendre des photos avec la mise au Point Manuelle (MF).

5 Commutateur [AF/MF]

Ceci vous permet de basculer entre la Mise au Point automatique (AF) et la Mise au point manuelle (MF). Si vous selectionnéz [MF], vous pouvez utiliser la bague de mise au point pour régler la mise au point.

• Si le commutateur [AF/MF] de l'objet ou le paramètre de l'appareil photo est sur [MF], la mise au Point Manuelle (MF) est activée.

6 Repère pour la mise en place de l'objet

7 Point de contact

• Lorsque vous utilisez cet objectif et le flash pour enregistrer un sujet à une distance très rapprochéée de l'appareil photo, il est possible qu'une zone d'ombre puisse apparaitre sur la partie inférieure de la photo. Ce cas n'est pas causé par un dysfonctionnement mais par le fait que le flash est en partie obstrué par l'objectif. Cela peut même s'aggraver lorsque le parasoleil est utilisé.
• Dans un endroit très silencieux lessons du fonctionnement de la Mise au Point Automatique peuvent être enregistrés en même temps que le film. Il ne s'agit pas d'un dysfonctionnement. Dans de tels cas, passer en Mise au Point Manuelle peut améliorer la situation.
  L'ouverture peut être régée à l'aide de la bague d'ouverture uniquement si l'objet est installé sur un apparéil photo numérique Panasonic. (A compter d'avril 2014)

Fixation/Retrait de l'objet

Vérifiez que l'appareil photo est étéint.

• Retirez le capuchon d'objetif arrêté de l'objetif.

■ Mise en place de l'objectif

Alignez les repères pour la mise en place de l'objectif © sur le boitier de l'appareil photo et sur l'objectif, puis tournez l'objectif dans le sens de la flèche jusqu'à ce que vous entendiez un dé

N'appuyez pas sur la touche de relâché de l'objetif (B) lorsque vous installez un objectif.
N'essayez pas de fixer l'objet lorsque vous le tenez en angle par rapport au boitant, car la monture de l'objet risquerait d'être éraflée.
- Vérifiez que l'objet est fixé correctement.
- Veillez à retarder le capuchon d'objet pour enregistrer.

Retrait de I'objectif

Tout en appuyant sur la touche de déverrouillage de l'objectif ⑧, tournez l'objet dans le sens de la flèche jusqu'à ce qu'il s'arrête puis retirez-le.

Fixez le capuchon arrriere de I'objectif afin que les contacts de la monture de I'objectif ne soient pas rayés.
Fixez le capuchon sur la monture d'objet de manière à prévenir toute infiltration de poussière dans l'appareil.

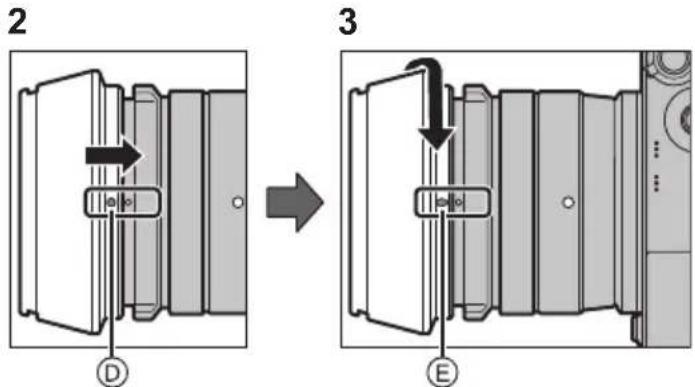

Fixation du parasoleil (Fourni)

• Avant d'installer le parasoleil, assurez-vous d'avoir retiree le capuchon d'objectif. Le parasoleil ne peut pas etre instalé sans que le capuchon d'objectif ait ete retiree.

1 Tournez la bague de decoration © dans le sens de la flèche pour la retirer.
2 Alignez l'encoche de montage presente sur le parasoleil avec le repere situé à l'extrémité de l'objectif.

3 Tournez le parasoleil dans le sens de la flèche jusqu'à ce qu'il s'enclenché, puis alignez la position d'arrêt (E) présente sur le parasoleil avec l'encoche située à l'extrémité de l'objectif.

Note

• Lorsque vous utilisez cet objectif et le flash pour enregistrer un sujet à une distance très rapprochee de l'appareil photo, il est possible qu'une zone d'ombre puisse apparaitre sur la partie inférieure de la photo. Ce cas n'est pas causé par un dysfonctionnement mais par le fait que le flash est en partie obstrue par I'objectif. Cela peut meme s'aggraver lorsque le parasoleil est utilise.
• Lorsque vous utilisez la lampe d'assistance de mise au point automatique dans l'obscurité, retirez le parasoleil.
  Assurez-vous d'avoir retire le capuchon du parasoleil avant d'enregistrer une image.

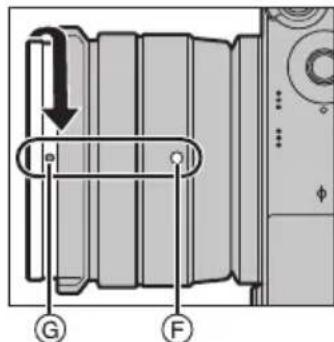

Pour installer la bague de decoration

• Avant d'installer la bague de decoration, assurez-vous d'avoir retire le capuchon d'objectif.

1 Alignez la position de montage presente sur la bague de decoration en l'éloignant d'environ 90^ du repère de montage de I'objectif F pour que la bague de decoration se mette en place.
2 Tournez la bague de decoration dans le sens de la flèche pour aligner la position de montage © de la bague de decoration avec le repère de montage de l'objet F.

1

2

Fixation de filtrés

• Un effet de vignetage peut survenir en utilisant 2 protecteurs MC ou plus (en option: DMW-LMC46), filtrés PL (en option: DMW-LPL46) ou filtrés ND (en option: DMW-LND46), ou en utilisant des protecteurs et/ou des filtrés écais.
• Le filtrte peut être impossible à-retirer s'il est trop serré,veuillesdonc éviterdelefaire.
• Il est possible de fixer le capuchon d'objet avec le contrôle déjà en place.
• Lorsque le parasoleil est installé sur cet objectif, vous ne pouvez pas ymettre de dette.
• Vous ne pouvez pas installer de convertisseur d'objet ou d'adaptateur sur cet objectif. Un filtré peut être utilisé, mais installer un autre élément peut cause des dommages à l'objet.

Précautions d'utilisation

Prenez soit de ne pas faire tomber ni de cogner l'objet. De plus ne mettez pas trop de pression dessus.

• Attention à ne pas faire tomber le sac où se trouve l'objectif, car celui-ci pourrait être endommagé. L'appareil photo pourrait ne plus marcher normalement et les images ne seraient plus enregistrées.
• Lorsque vous transportez l'appareil photo numérique avec l'objet fixé, tenez-les tous le deux.

Si des pesticides ou toute autre substance volatile sont utilisés pres de l'appareil, veuillez protégger l'objectif contre toute éclaboussure ou vaporisation.

• Si de telles substances atteignent l'objectif, celui ci pourrait être endommagé, ou la peinture pourrait s'écailler.

Ne pointez pas l'objectif vers le soleil ou d'autres sources intenses de lumière.

• L'objet pourrait recueillir une quantité excessive de lumière, causant un embrasement et un dysfonctionnement.
• En aucunes circontances vous ne devez ranger l'objet dans les endroits indiqués ci-dessous car cela pourrait cause des problèmes d'utilisation ou de mauvais fonctionnement.

-À la lumière directe du soleil ou sur la plage en eté

• Dans des endroits ayant des niveaux de température et d'humidité élevés ou dans des endroits où les changements de température et d'humidité sont prononçés
• Dans des endroits ayant une forte concentration de sable, de poussière ou de saleté
  -Ou il y a du feu
• Près de radiateurs, climatiseurs, humidificateursurs
• Où l'eau pourrait mouiller l'objet

• Où il y a des vibrations
  -À l'intérieur d'un vehicule

• Reportez-vous également au manuel d'utilisation de l'appareil photo.

• Si l'appareil ne doit plus être utilisé pendant une période prolongée, nous vous conseillons de le ranger avec un produit déshydratant (gel de silice). Tout manquement à cela pourrait provoquer une panne causée par la moisissure etc. Nous vous conseillons de vérifier le fonctionnement de l'objet avant de l'utiliser.
• Evitez que l'objet ne soit en contact avec des produits en plastique ou en caoutchouc pendant une longue période.
• Ne touchez pas les contacts électriques de l'objectif. Ceci pourrait cause un mauvais fonctionnement de l'objet.
• Ne désassemblez ni ne tentez de modifier l'objectif.

N'utilisez pas de benzène, d'alcool ni:aucun autre produit nettoyant similaire pour nettoyer I'appareil.

• L'emploi de solvants peut endommager l'objet ou faire s'écailler la peinture.
• Essuyez toute poussière ou traces de doigts avec un chiffon doux et sec.
  Utilisez un chiffon à poussiere sec pour retarder les salissures et la poussiere sur la bague de mise au point et la bague d'ouverture.
• N'utilisez pas de détergent de cuisine ou de linge chimique.

Dépannage

Lorsque j'allume ou j'eteins l'appareil photo ou bien lorsque je secoue l'objectif, j'entends un bruit, comme un cliquetis.

Lorsque je prends en photo un sujet lumineux, comme un sujet se trouvant à l'extérieur ou bien lorsque je prend des photos avec une grande valeur d'ouverture, l'objectif fait un bruit.

• Il s'agit du bruit de l'objet ou du mouvement de l'ouverture et ce n'est pas un défaut de fonctionnement.

Specifications

Ces caractéristiques peuvent subir des changements sans avis préalable. OBJECTIF INTERCHANGEABLE POUR APPAREIL PHOTO NUMÉRIQUE "LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

Distance focale	f=15 mm (Équivalent à un film de 35 mm: 30 mm)
Type d'ouverture	7 lamelles de diaphragme/diaphragme à ouverture ronde
Ouverture maximale F1.7
Valeur d'ouverture minimum F16
Composition de l'objectif	9 éléments en 7 groupes (3 lentilles asphériques)
Revêtement de surface Nano Oui
Distance de mise au point	0,2 m à ∞ [à partir de la ligne de référence de la distance de mise au point]
Grossissement maximum de l'image	0,1× (Équivalent à un film de 35 mm: 0,2×)
Stabilisateur optique de l'image Non disponible
Commutateur [AF/MF] Dispponible (Permutation AF/MF)
Monture "Micro Four Thirds Mount"
Angle de vue 72°
Diamètre de contrôle 46 mm
Diamètre maximum Environ 57,5 mm
Longueur totale	Environ 36 mm (du bout de l'objectif à la base de montage de l'objectif)
Poids Environ 115 g
