| Caratteristiche Tecniche | Obiettivo grandangolare Leica DG Summilux 15mm f/1.7 ASPH. |
|---|---|
| Apertura Massima | f/1.7 |
| Costruzione Ottica | 9 elementi in 7 gruppi, incluso 1 elemento asferico |
| Angolo di Campo | 84° |
| Distanza Minima di Messa a Fuoco | 0,15 m |
| Diametro Filtro | 46 mm |
| Dimensioni | Circa 63 mm di diametro x 30 mm di lunghezza |
| Peso | Circa 120 g |
| Utilizzo | Ideale per fotografia di paesaggio, di strada e di ritratto |
| Manutenzione | Pulire con un panno morbido, evitare prodotti abrasivi |
| Sicurezza | Evita l'esposizione a temperature estreme e all'umidità |
| Informazioni Generali | Compatibile con fotocamere Micro 4/3 |
Domande frequenti - Leica DG Summilux 15mm f1 7 ASPH PANASONIC
Domande degli utenti su Leica DG Summilux 15mm f1 7 ASPH PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Obiettivo fotografico in formato PDF gratuitamente! Trova il tuo manuale Leica DG Summilux 15mm f1 7 ASPH - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Leica DG Summilux 15mm f1 7 ASPH del marchio PANASONIC.
MANUALE UTENTE Leica DG Summilux 15mm f1 7 ASPH PANASONIC
1 Superficie del objetivo
Informazioni per la sua sicurezza 42
Prevenzione guasti 44
Accessori indotazione 45
Nomi e funzioni dei componenti 46
Installazione/Rimozione dell'obiettivo 47
Precauzioni per l'uso 49
Ricerca guasti 50
Specifiche 51
Informazioni per la sua sicurezza
Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).
Nonutilizzare la fotocamera vicino a telefoni cellulari,perché ciòpuo causare disturbi che influenzano negativamente immagini e suoni.
- Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/ o l'adattatore CA collegato. Quindi insere nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.
L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".
Non montabile su una fotocamera con specifiche sul supporto Four ThirdsTM.
- Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-GM1 come esempio.
- L'aspetto e le specifiche dei prodotti descriitti in quello manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.
- Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
- Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obietti viv basato sullo standard Micro Four Thirds System.
- LEICA è un marchio registrato di Leica Microsystems IR GmbH. SUMMILUX è un marchio registrato di Leica Camera AG. Gli obietti LEICA DG sono prodotti utilizzando strumenti di misurazione e sistemi di garanzia della qualità certificati da Leica Camera AG in baseagli standard di qualità dell'azienda.
Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.
-Se vedete questo symbolo
Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento
Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli
negli apposti punti di raccolta secondo la legislazione vigente nel vosto paese.
Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente. Per ulteriori informazioni su raccolta e riciclaggio, v invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.
Prevenzione guasti
Custodia dell'obiettivo
- Sabbia e polvere possono danneggiare l'obiettivo. Evitare che sabbia o polvere penetrino all'interno dell'obiettivo o dei terminali quando si utilizes l'obiettivo su una spiaggia, ecc.
- L'obiettivo non è impermeabile né all'acqua né agli schizzi. Se delle gocce d'acqua dovessero cadere sull'obiettivo, pulirlo con un panno asciutto.
Non premere con troppa forza I'obiettivo. - Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'imagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini.

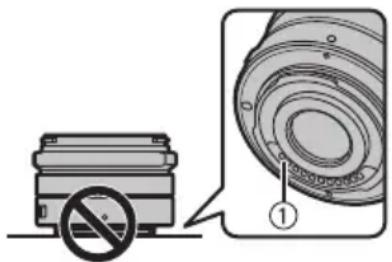

Non tenerile supportodelloibiettivorivoltoversob basso.Evitare cheiContatto del supportodelloibiettivo ① sisporchino.
Informazioni sulla condensa (Appannamento dell'obiettivo)
- La condensa si forma quando si verificano differenze di temperatura e umidità come quella descritte sotto. La condensa può causare l'appannamento dell'obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni:
- Quando si porta la fotocamera da un ambiente esterno freddo a uno interno
- Quando si porta la fotocamera in un'auto con il condizionatore in funzione
- Quando l'aria fredda di un condizionatore colpisce direttamente l'obiettivo
-In luoghi umidi - Per evitare la formazione di condensa, inseire la fotocamera in una busta di plastica per consentirle di adattarsi alla temperature circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperature della fotocamera ritorna ai valori dell'ambiente circostante l'appannamento scomparirà naturalmente.

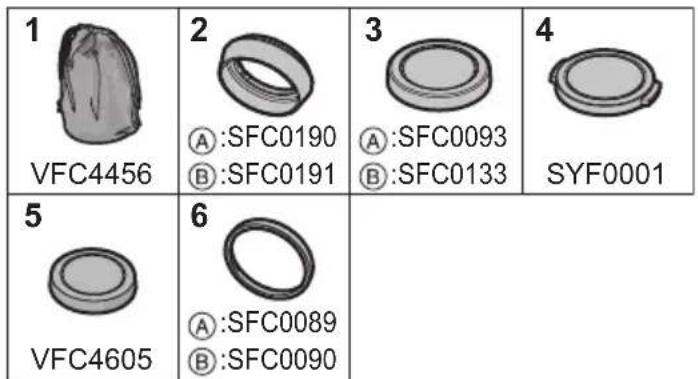

Accessor in dotazione
[Controlli da effettuare quando si disimballa l'unità]
Quando si estrae il flash alla confezione, controllare che siano presenti l'unità principale e gli accessori in dotazione. Controllarne inoltre l'aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto. Se si riscontra quale problema, contattare il rivenditore prima di utilizzato il prodotto. I codici dei prodotti sono aggiornati ad aprile 2014. è possibile che subiscano delle modifiche.
| 1 Borsa per l'obiettivo 4 | Copriobiettivo |
| 2 Paraluce A: Nero B: Argentato | 5 Copriobiettivo posteriore |
| 3 Copriparaluce A: Nero B: Argentato | 6 Anello decorativo A: Nero B: Argentato |
- Il copriobiettivo, il copriobiettivo posteriore, e l'anello decorativo sono fissati all'obiettivo al momento dell'acquisto. Inoltre, il copriparaluce è fissato al paraluce.

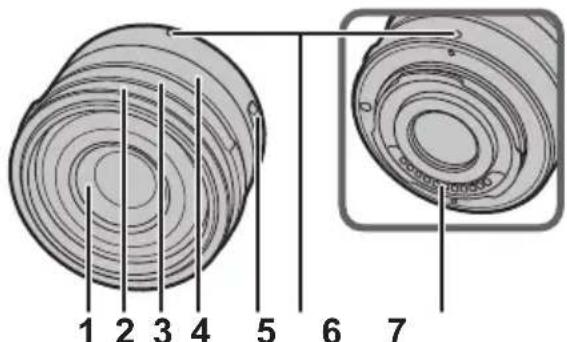

Nomi e funzioni dei componenti
1 Superficie dell'obiettivo
2 Anello decorativo
Rimuovere quello coperchio quando si usa il paraluce.
3 Ghiera dell'aperture
Ruatarla per regolare il valore dell'apertura.
- Se si selezione la modalità AE a priorità di aperture o la modalità Esposizione manuale, verrà abilitato il valore dell'aperture impostato sulla ghiera.
- Se si posizione la ghiera dell'apertura su [A], verrà abilitato il valore dell'apertura impostato alla fotocamera.
- Quando l'anello di aperture è abilitato, verificare se il valore dell'aperture èambiato durante l'installazione o la rimozione dell'anello decorativo.
4 Ghiera di messa a fuoco
Ruotare questa ghiera per eseguire la messa a fuoco quando si riprendono delle immagini in modalità Messa a fuoco manuale (MF).
5 Interru tture [AF/MF]
Consente di passare alla messa a fuoco automatica (AF) alla messa a fuoco manuale (MF) e viceversa. Se si selezione [MF], è possible utilizzato l'apposita ghiera per regolare la messa a fuoco.
- Quando il selettore [AF/MF] sull'obiettivo è posizionato su [MF] o quando è selezionata la modalità [MF] sulla fotocamera, la messa a fuoco manuale (MF) è abilitata.
6 Segno per l'installazione dell'obiettivo
7 Punto di contatto
Nota
- Quando si usa quello obiettivo ed il flash con un soggetti molto vicino alla fotocamera, nella parte inferiore dell'immagine potrebbe apparire un'area più scura in ombra. Non si tratta di un malfunzionamento, ma è dovuto al fatto che il flash è parzialmente bloccato dall'obiettivo. Questa situazione potrebbe peggiorare quando si usa il paraluce.
- In situazioni particolarmente silenziose, i rumori di funzionamento della messa a fuoco automatica potrebbero essere registrati durante la ripresa di video. Non si tratta di un malfunzionamento. In situazioni come esta, passando alla Messa a fuco manuale la situazione migliorara.
- É possibile utiliser l'apposita ghiera per regolare l'apertura solo quando l'obiettivo è installato su una fotocamera digitale Panasonic. (Informazioni aggiornate ad aprile 2014)
Installazione/Rimozione dell'obiettivo
Controllare che la fotocamera sia spenta.
Rimuovere il copriobiettivo posteriore dall'obiettivo.
Installazione dell'obiettivo
Allineare i segni per l'installazione dell'obiettivo A sul corpo della fotocamera e sull'obiettivo, quindi ruotare I'obiettivo nella direzione indicata alla freccia finché non scatta.
- Non premere il pulsante di sgancio dell'obiettivo
⑧ quando si installa un obiettivo.
Non tentare di installare I'obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell'obiettivo. - Controllare che l'obiettivo sa installato correttamente.
- Ricordarsi di rimuovere il copriobiettivo quando si registra.
Disinstallazione dell'obiettivo
Tenendo premuto il pulsante di sblocco dell'obiettivo B, ruotare l'obiettivo nella direzione individata alla freccia finché non si arresta, quindi rimuoverlo.
Installare il copriobiettivo posteriori per evitare di graffiare il punto di contatto.
- Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcia o polvere penetrino all'interno dell'unità principale.

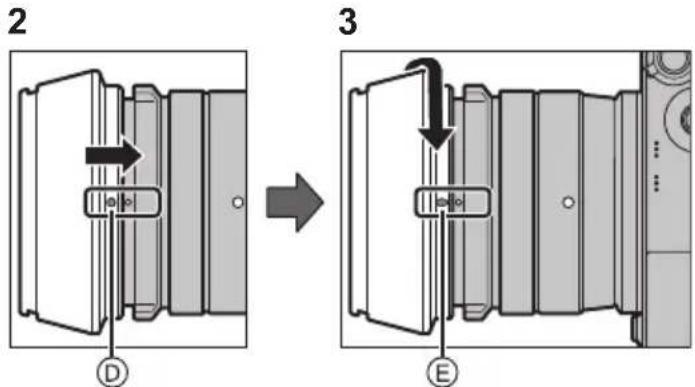

Installazione del paraluce (Accessorio in dotazione)
- Prima di fissare il paraluce, accertarsi di rimuovere il copriobiettivo. Il paraluce non può essere fissato se non viene rimioso il copriobiettivo.
1 Ruotare l'anello decorativo © nella direzione della freccia per rimuoverlo.
2 Allineare il segno di montaggio ① sul paraluce con il segno all'estremità dell'obiettivo.
3 Ruotare il paraluce nella direzione della freccia sino a che fa click in posizione, ed allineare la posizione di arresto ⑥ sul paraluce con il segno sull'estremità dell'obiettivo.

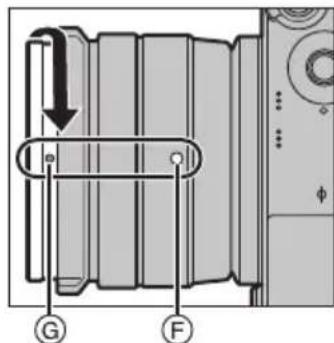

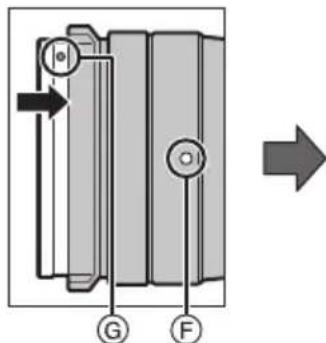

Installazione dell'anello decorativo
- Prima di fissare l'anello decorativo, accertarsi di rimuovere il copriobiettivo.
1 Allineare la posizione di montaggio ⑥ sull'anello decorativo con una posizione ad una distanza di circa 90^ dal segno di montaggio dell'obiettivo ⑤ per posizionare l'anello decorativo.
2 Ruotare l'anello decorativo in direzione della freccia per allineare la posizione di montaggio ⑥ sull'anello decorativo con il segno di montaggio dell'obiettivo
Nota
- Quando si usa quello obiettivo ed il flash con un soggetti molto vicino alla fotocamera, nella parte inferiore dell'immagine potrebbe apparire un'area più scura in ombra. Non si tratta di un malfunzionamento, ma è dovuto al fatto che il flash è parzialmente bloccato dall'obiettivo. Questa situazione potrebbe peggiorare quando si usa il paraluce.
- Quando si utilizes la lampada di aiuto AF in condizioni di oscurità, scollegare il paraluce.
- Accertarsi di rimuovere il coperchio del paraluce quando si scatta una foto.
1
2
Installazione dei filtri
- É possibile che si verificchi un effetto vignetta se si utilizzato 2 o più protezioni MC (opzionale: DMW-LMC46), filtri PL (opzionale: DMW-LPL46) o filtri ND (opzionale: DMW-LND46), o se si utilizzato protezioni e/o filtri spessi.
- Se il fatto viene strettoccessivamente,può diventare impossibile rimuoverlo. Evitare quindi di stringerlo troppo.
- É possible installare il copriobiettivo con il filtrgogia installato.
- Quando il paraluce è fissato a questo obiettivo, non è possibile installare unhetto su diesso.
- Su quello obiettivo non è possibile installare una lente o adattatore di conversione. É possibile utilizzare unattro, ma collegare qualsiasi altri elemento più danneggiare l'obiettivo.
Precazioni per l'uso
Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di eserciture una forte pressione sull'obiettivo.
- Fare attenzione a non far cadere la custodia in cui è stato inserito l'obiettivo in quanto quello-po'danneggiarsi. La fotocamera può disfunzionare e potrebbe non essere più possibile registrazione delle immagini.
- Quando si traspora la fotocamera con l'obiettivo installato, sostenere sua fotocamera digitale che l'obiettivo.
Quando si utilizzato pesticidi e altre sostanze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l'obiettivo.
- Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.
Non suntare direttamente l'obiettivo versus il sole o verso intense sorgenti luminose.
L'obiettivo potrebbe raccogliere una quantita eccessiva di luce, prendendo fuoco e rovinandosi.
- Non utilizzato e non lasciare mai l'unità nelle seguenti condizioni, per evitare problemi di funzionamento.
- Esposta alla luce del sole, o in spiaggio d'estate
- Temperatura e umidità elevate o soggette a grossi sbalzi
-Elevate concentrazioni di sabbia, polvere o sporco
Dove sono presenti fiamme - Vicino a caloriferi, condizionatori o umidificatori
- Dove l'unità pouevenir a contatto con l'acqua
Dove sono presenti vibrazioni - All'interno di un'auto
- Vedereanche leistruzioni per l'uso della fotocamera digitale.
- Quando si prevede di non utilizzato l'unità per un periodo prolongato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell'unità prima dell'uso.
- Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.
- Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
Non smontare o alterare l'unità.
Non utilizzato benzina, diluenti, alcol o prodotti simili per pulire l'unità.
- L'utilizzo di solventi cui sono danneggiare l'obiettivo o provocare il distacco di vernice.
- Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
- Utilizzare un panno antipolvere asciutto per rimuovere sporcizia e polvere alla ghiera di messa a fuoco e alla ghiera dell'apertura.
- Non'utilizzato un detergente da cucina o un panno chimico.
Ricerca guasti
Quando si accende o si spegne la fotocamera, o quando si scuote l'obiettivo, si sente un suono simile a un tintinnio.
Quando si riprende un soggetti fortemente illuminato - ad esempio all'aperto - o quando si riprendono immagini con un valore dell'apertura elevato, l'obiettivo produce un suono.
- Et il suono provocato dal movimento dell'obiettivo o dell'apertura, e non si tratta di un malfunzionamento.
Specifiche
É possibile che le specifiche subiscano delle modifiche alla preavviso.
LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE
"LEICA DG SUMMILUX 15 mm/F1.7 ASPH."
| Lunghezza fiscale f=15 mm | (equivalente per fotocamera con pellicola da 35 mm: 30 mm) |
| Tipodi apertura | 7 lamelle diaframma/diaframma con aperture circolare |
| Apertura massima F1.7 | |
| Valore minimo dell'aperture F16 | |
| Costruzione dell'obiettivo | 9 elementi in 7 gruppi (3 lenti asferiche) |
| Nanorivestimento superficie Sì | |
| Distanza di messa a fuoco | 0,2 m a ∞ [da linea di riferimento distanza di messa a fuoco] |
| Ingrandimento massimo dell'immagine | 0,1× (equivalente per fotocamera con pellicola da 35 mm: 0,2×) |
| Stabilizzatore ottico di immagine | Non disponibile |
| Interruttore [AF/MF] Disponibile | (Passaggio da AF a MF e viceversa) |
| Supporto "Micro Four Thirds Mount" | |
| Profondità di Campo 72° | |
| Diametro del filtrro 46 mm | |
| Diametro massimo Circa 57,5 mm | |
| Lunghezza complessiva | Circa 36 mm(dall'estremità dell'obiettivo alla base del supporto dell'obiettivo) |
| Massa Circa 115 g |
