产品类型	数码相机可互换镜头
品牌	松下/徕卡
型号	徕卡DG Summilux 15mm f/1.7 ASPH
焦距	15毫米（35毫米等效：30毫米）
最大光圈	F1.7
最小光圈	F16
光学结构	7组9片（3片非球面镜片）
表面镀膜	纳米
对焦距离	0.2米至无穷远（从参考线起）
最大放大倍率	0.1倍（35毫米等效：0.2倍）
视角	72°
卡口	微型四分之三
滤镜直径	46毫米
最大直径	约57.5毫米
总长度	约36毫米（从镜头前端到卡口基座）
重量	约115克
光学防抖	不支持
AF/MF切换开关	支持（AF/MF切换）
附带配件	镜头袋、遮光罩、镜头盖、遮光罩盖、装饰环（黑色和银色）
保养与清洁	用柔软干布擦拭；请勿使用苯、酒精或溶剂
使用注意事项	避免碰撞、潮湿、结雾；勿置于阳光下；长期不用时与干燥剂一起存放
维修	交给授权服务中心；请勿自行拆卸

常见问题 - Leica DG Summilux 15mm f1 7 ASPH PANASONIC

如何将镜头安装在相机上？

对齐镜头和机身上的安装标记，然后按指示方向旋转镜头，直到听到咔哒声。安装时请勿按下镜头释放按钮。

如何切换到手动对焦（MF）？

使用镜头上的AF/MF开关在AF和MF之间切换。在MF模式下，旋转对焦环调节清晰度。

滤镜直径是多少？

滤镜直径为46毫米。请使用该尺寸的滤镜，如MC保护镜（DMW-LMC46）、PL偏光镜（DMW-LPL46）或ND中灰镜（DMW-LND46）。

此镜头是否兼容Four Thirds相机？

不，它仅兼容微型四分之三卡口的相机。不能安装在Four Thirds相机上。

如何拆卸镜头？

关闭相机电源，按下镜头释放按钮，按箭头相反方向旋转镜头到底，然后取下。装上后盖保护触点。

镜头附带哪些配件？

包含的配件有：镜头袋、遮光罩（带盖）、镜头盖和装饰环（黑色和银色）。

使用闪光灯时如何避免暗角？

近距离拍摄时，闪光灯阴影可能出现在图像底部，尤其在使用遮光罩时。必要时取下遮光罩并远离相机。

如何清洁镜头？

使用柔软干布清除灰尘和指纹。请勿使用苯、酒精或刺激性清洁剂。对焦环用干除尘布即可。

镜头出现结雾怎么办？

关闭相机，在室温下放置约2小时。为避免结雾，从冷处到热处时将相机放入塑料袋中直至适应。

如何安装遮光罩？

先旋转卸下装饰环。将遮光罩的凹槽对准镜头上的标记，然后旋转遮光罩直至卡入。确保事先取下镜头盖。

用户手册 Leica DG Summilux 15mm f1 7 ASPH PANASONIC

提供的附件
元件的名稱及功能
安裝/取下鏡頭

使用时的注意事项故障排除

规格

安全注意事項

使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、無線電發射機、高壓線等）。

• 請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。
  如果相機由於受帶磁設備影響而不能正常工作，請先將其關閉，取出電池和/或斷開連接的AC整流器，然後重新插入電池和/或連接AC整流器。隨後，開啓相機。

此鏡頭可用於與鏡頭座標準“Micro Four Thirds™ System”兼容的數位相機。

• 無法安装到 4 / 3^TM (Four Thirds™) 接口規格的相機上。
• 本使用說明書中的數位相機圖例以DMC-GM1為例，進行說明。
  由于產品的不斷改進，本說明書中所描述的產品外觀和規格可能與實際所購買的產品有所不同。
• Micro Four Thirds™ 和 Micro Four Thirds 標誌是
  Olympus Imaging Corporation 在日本、美國、歐盟和其他國家的商標或註冊商標。
  Four Thirds™ 和 Four Thirds標誌是Olympus Imaging Corporation在日本、美國、歐盟和其他國家的商標或註冊商標。
• G MICROSYSTEM是LUMIX的鏡頭互換式數位相機系統，基於微型4/3系統(Micro Four Thirds System)標準。
• LEICA是Leica Microsystems IR GmbH的註冊商標。SUMMILUX是Leica Camera AG的註冊商標。LEICA DG鏡頭是採用Leica Camera AG品質標準認可的測試儀器和品質保證體系生產的產品。

• 本說明書中提到的其他公司名稱和產品名稱是各個公司的註冊商標或商標。

• 如果看到此符號的話 -

歐盟以外國家的棄置資訊

本符號只適用於歐盟國家。如欲去棄本產品，請聯絡當地政府單位或經銷商，洽詢正確的棄置方法。

進口廠商：台松電器販賣股份有限公司

地址：新北市中和區員山路579號

電話 : [phone]

故障預防

鏡頭保養

• 沙子及塵土會損壞鏡頭。在沙灘等地方使用鏡頭時，請勿讓沙子或塵土進入到鏡頭或端子中。
• 本鏡頭既不防水也不防潰。如果水滴潰到鏡頭上，請用乾布擦拭鏡頭。
• 請勿用力按壓鏡頭。
  常镜頭表面有污垢 （水、油和手印等）時，相片可能會受到影響。拍攝前後，請用一塊軟乾布輕輕擦拭鏡頭表面。

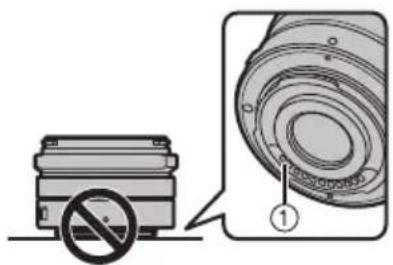

• 請勿將鏡頭支座朝下放置。請勿使鏡頭支座接觸點①變髒。

關於水汽凝結（鏡頭的霧化）

• 當周圍環境溫度和濕度如下變化時，會發生水汽凝結。水汽凝結可能會使銅頭變髒，產生霉菌及發生故障，因此在下列情況時請注意：
• 在寒冷的天氣裡將相機從室外帶到室内時
  -將相機帶到開著空間的車內時
  -空調等設備的冷風直接吹向鏡頭時
  -在潮湿的地方
  要防止水汽凝結，請將相機放在塑膠袋中，直到相機溫度接近周圍環境溫度。如果發生了水汽凝結，請關閉電源，然後將其捆置約2小時。當相機溫度接近周圍環境溫度時，霧化將自然消失。

操作部中文表示對照表

為使您在使用上更方便，使用前請參閱本對照表：某些所示的名稱可能不會出現在本機上。

AF：自動對焦

MF：手動対焦

提供的附件

[請在打開包裝取出本裝置時進行檢查]

常從其包裝盒中取出本裝置時，請檢查是否包含主機及其提供的附件，還要檢查它們的外觀和功能，以確保它們在配送和運輸過程中沒有損壞。

如果發現有問題，請在使用本產品前連緊您的銷售商。產品號碼截至2014年4月為準。此後可能會有變更。

1 錢頭袋

2 錢頭遮光罩 A:黑色 B:銀色

3 錢頭遮光罩蓋 A:黑色 B:銀色

• 購買時，鏡頭蓋、鏡頭後蓋和裝飾環安在鏡頭上。此外，鏡頭遮光罩蓋安在鏡頭遮光罩上。

4 錄頭蓋

5 錄頭後蓋

6 裝飾環 A:黑色 B:銀色

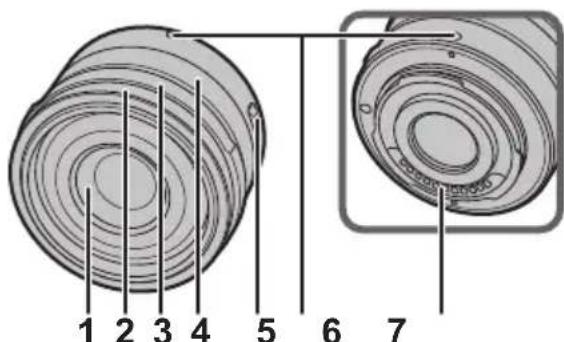

元件的名稱及功能

1 錢頭表面

2 裝飾環

使用鏡頭遮光罩時，請取下此蓋。

3光圈堰

動此環可調整光圈值。

• 如果將相機設定為光圈先決 AE模式或手動曝光模式，環的光圈值會有效。
• 如果將光圈環的位置設定到 [A]，相機的光圈值會有效。
• 光圈環有效時，請確認在安裝或取下裝飾環後光圈值是否改變。
  4對焦環

用手動對焦 (MF)拍攝時，轉動可對焦。

5[AF/MF]開關

使用此開關可以在自動對焦 (AF) 和手動對焦 (MF) 之間進行切換。如果設定 [MF]，可以使用對焦環調整焦點。

• 鐬頭的 [AF/MF]開關或相機的設定其中一個設定為 [MF]時，手動對焦 (MF) 有效。

6 錄頭安裝標記

7接觸點

注意

• 使用木鏡頭和閃光燈拍攝距離相機非常近的被攝物體時，圖片的下方可能會出現較暗的陰影區域。這種情況並非故障，這是由部分閃光被鏡頭遮住引起的。使用鏡頭遮光罩時，這種情況可能會更差。
• 在非常安靜的情況下，在動態影像錄製過程中可能會錄製上自動對焦的工作音。這並非故障。在這種情況下，切換到手動對焦會改善該狀況。
• 備用光圈環調整光圈。 (截至 2014 年 4 月)

安裝 /取下鏡頭

檢查相機是否關閉。

從鏡頭上取下鏡頭後蓋。

■ 安裝鏡頭

將鏡頭上的鏡頭安裝標記 A對準相機機身上的鏡頭安裝標記，然後朝箭頭指示的方向轉動鏡頭，直到發出喀噹聲爲止。

才·安裝鏡頭時，請勿按鏡頭釋放按鈕 ⑧。

·請勿將鏡頭以傾斜的狀態安裝到相機上，否則，鏡頭接座會被劃傷。
- 檢查鏡頭是否安裝正確。
·拍攝時，請務必取下鏡頭蓋。

取下鏡頭

按鏡頭釋放按鈕 ⑧ 的時，朝箭頭指示的方向轉動鏡頭直到停止爲止，然後取下。

·詩蓋上鏡頭後蓋，這樣就不會劃傷鏡頭支座觸點。
- 將機身蓋安裝到相機上，以防止污物或灰塵進入機身內部。

安装镜頭遮光罩（提供的附件）

• 安裝鏡頭遮光罩前，請務必取下鏡頭蓋。除非取下鏡頭蓋，否則無法安裝鏡頭遮光罩。

1朝箭頭指示的方向轉動裝飾環 將其取下。

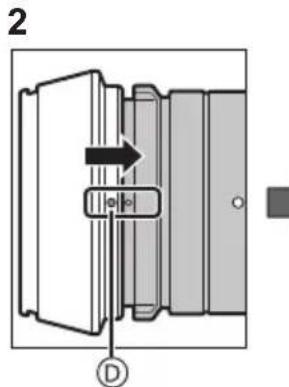

2 將鏡頭遮光罩上的安裝標記 (D) 對準鏡頭頂端的標記。

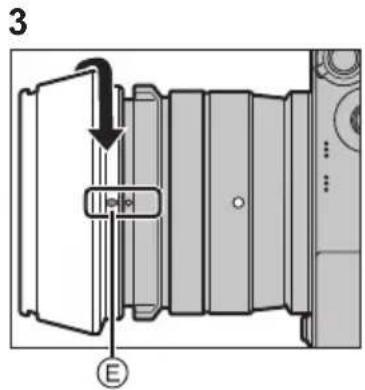

3朝箭頭指示的方向轉動鏡頭遮光罩直到發出喀噓聲到位爲止，將鏡頭遮光罩上的停止位置⑥對準鏡頭頂端的標記。

注意

• 使用本鏡頭和闪光燈拍攝距離相機非常近的被攝物體時，圖片的下方可能會出現較暗的陰影區域。這種情況並非故障，這是由部分闪光被鏡頭遮住引起的。使用鏡頭遮光罩時，這種情況可能會更差。
• 當在暗處使用 AF 備助燈時，請取下鏡頭遮光罩。
• 拍攝影像時，請務必取下鏡頭遮光罩蓋。

■ 安裝裝飾環

• 安裝裝飾環前，請務必取下鏡頭蓋。

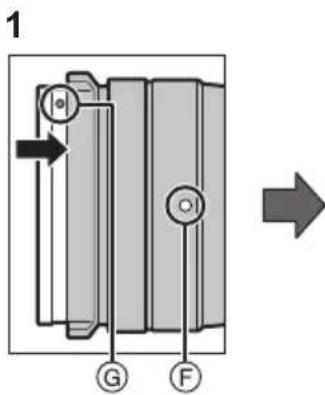

1 將裝飾環上的安裝位置 (G) 對準離鏡頭安裝標記 (E) 約 90^ 的位置將裝飾環固定到位。

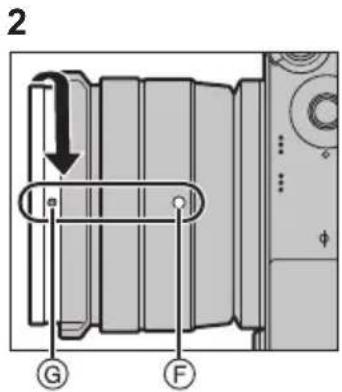

2 朝箭頭指示的方向轉動裝飾環將裝飾環上的安裝位置 (G) 對準鏡頭安裝標記 (F)。

■ 安裝濾鏡

如果使用2個以上的MC保護鏡（可選件：DMW-LMC46）、PL偏光鏡（可選件：DMWLPL46）或ND濾鏡（可選件：DMW-LND46），或者如果使用厚的保護鏡和/或濾鏡，可能會出現暈影。

• 如果擇得過緊，可能無法取下濾鏡。因此，請不要太用力地擇它。
• 安裝了濾鏡時，可以安裝鏡頭蓋。
• 鍕頭遮光罩安在本鍍頭上時，不能將濾鏡安裝到本鍍頭上。
• 不能將轉換鏡頭或轉接器安裝到該鏡頭上。可以使用濾鏡，但安裝其他任何元件可能會對鏡頭造成損壞。

使用時的注意事項

請務必小心，切勿跌落或撞擊鏡頭。還要務必小心，切勿在鏡頭上施加過多壓力。

• 請注意不要讓裝有鏡頭的包跌落，因為這樣可能會損壞鏡頭。相機可能會停止正常操作，可能無法繼續拍攝圖片。
• 在安裝著鏡頭的狀態下攜帶數位相機時，請將數位相機和鏡頭都握住。

在相機周圍使用殺蟲劑或其他揮發性的物質時，請勿使其接觸到鏡頭。

• 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面漆可能也會剝落。

請勿將鏡頭對著太陽或其他強光源。

• 這會使銅頭聚集過多的光暈，導致火災和故障。

• 任何情況下都不要在以下地方使用或存放不裝置因爲這樣做可能導致操作時出現問題或產生故障。

• 太陽直射的地方或夏天的海邊

• 溫度和湿度較高或者溫度和濕度變化劇烈的地方

• 沙子、灰塵或污垢比較集中的地方
  -有火的地方
  -靠近加熱器、空調或加濕器的地方
• 水可能打溅木装置的地方

• 受到震动的地方
  -車内

• 也請參閱數位相機的使用說明書。
  準備長時間不使用本裝置時，建議在存放時放入一些乾燥劑（矽膠）。否則，可能會由於發霉等原因而導致性能出現故障。建議在使用前先檢查本裝置是否能夠正常運行。

• 請勿讓銳頭與橡膠或塑料製品長時間接觸。
• 請勿觸摸本裝置的電觸點。這樣做可能會導致本裝置發生故障。
• 請勿拆卸或改裝本裝置。

請勿使用汽油、稀釋劑、酒精或其他類似的清潔劑清潔本裝置。

• 使用溶劑會損壞鏡頭或導致表面漆剝落。
• 請用一塊乾軟布擦祛灰塵或手印。
• 請用乾的除塵布擦去對焦環和光圈環上的污垢和灰塵。
• 請勿使用廚房清潔劑或經化學方法處理過的抹布。

故障排除

開啓或關閉相機時或者晃動鏡頭時，聽到喀噸聲等聲音。

拍攝室外的物體等明亮的被攝物體時，或者用大的光圈值拍攝時，鏡頭發出聲音。

• 這是銳頭或光圈運動的聲音，不是故障。

規格

規格如有變更，恕不另行通知。

數位相機用可替換鏡頭

"LEICA DG SUMMILUX 15 mm/F1.7 ASPH."

焦距	f=15 mm (相當於35mm菲林相機:30mm)
光圈類型	7片控光片/圓形虹膜光圈
最大光圈 F1.7
最小光圈值	F16
鏡頭結構	9件7組(3片非球面鏡片)
奈米表面塗層 是
In focus(焦點對準)距離	0.2m至∞[從對焦距離基準線開始]
最大影像放大率	0.1×(相當於35mm菲林相機:0.2×)
光學影像穩定器 不可用
[AF/MF]開關	有(切換AF/MF)
裝配	“Micro Four Thirds接口”
視角	72°
濾鏡直徑	46 mm
最大直徑	約 57.5 mm
全長	約 36 mm (從鏡頭的頂端到鏡頭接口的基準面)
重量	約 115 g
