NVR10040 - Enregistreur vidéo réseau ABUS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	NVR (Network Video Recorder)
Capacité de stockage	Non spécifiée
Connectivité	Réseau IP
Nombre de canaux	Non spécifié
Résolution vidéo supportée	Non spécifiée
Alimentation	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Enregistrement et gestion de vidéos de surveillance
Maintenance	Vérification régulière des mises à jour logicielles
Sécurité	Fonctionnalités de sécurité non spécifiées
Informations générales	Vérifier la compatibilité avec les caméras IP avant l'achat

FOIRE AUX QUESTIONS - NVR10040 ABUS

Comment réinitialiser l'ABUS NVR10040 ?

Pour réinitialiser l'ABUS NVR10040, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si l'ABUS NVR10040 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est bien connecté. Essayez également de brancher l'appareil sur une autre prise électrique pour exclure un problème de prise.

Comment accéder à l'interface utilisateur de l'ABUS NVR10040 ?

Pour accéder à l'interface utilisateur, connectez l'appareil à votre réseau local via un câble Ethernet. Ensuite, ouvrez un navigateur web et entrez l'adresse IP par défaut de l'appareil, qui est généralement 192.168.1.100.

Pourquoi je ne peux pas voir les caméras sur l'ABUS NVR10040 ?

Assurez-vous que les caméras sont correctement connectées et alimentées. Vérifiez également les paramètres de réseau et que les caméras sont compatibles avec le NVR.

Comment mettre à jour le firmware de l'ABUS NVR10040 ?

Téléchargez la dernière version du firmware depuis le site officiel d'ABUS. Accédez à l'interface utilisateur de l'appareil, allez dans les paramètres et sélectionnez l'option de mise à jour du firmware pour télécharger le fichier.

Quelles sont les spécifications de stockage de l'ABUS NVR10040 ?

L'ABUS NVR10040 supporte jusqu'à 4 To de stockage sur un disque dur, permettant de stocker de nombreuses heures de vidéo selon la résolution et le nombre de caméras connectées.

Comment configurer des alertes de mouvement sur l'ABUS NVR10040 ?

Accédez à l'interface utilisateur, allez dans les paramètres de caméra, et activez l'option de détection de mouvement. Vous pourrez ensuite définir les zones de détection et les paramètres d'alerte.

Que faire si l'ABUS NVR10040 surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et éloigné de toute source de chaleur. Si le problème persiste, contactez le support technique d'ABUS.

Comment sauvegarder les enregistrements de l'ABUS NVR10040 ?

Pour sauvegarder les enregistrements, connectez un périphérique de stockage USB à l'appareil et utilisez l'option de sauvegarde dans l'interface utilisateur pour sélectionner les enregistrements à transférer.

L'ABUS NVR10040 prend-il en charge l'accès à distance ?

Oui, l'ABUS NVR10040 prend en charge l'accès à distance via une application mobile ou un navigateur web, à condition que l'appareil soit correctement configuré pour le réseau.

MODE D'EMPLOI NVR10040 ABUS

Contenu de la livraison 75

Avertissements 76

Raccordements & LED d'etat 77

Installation matérielle 79

Activation du système 83

Réinitialiser le mot de passage 84

Installation - Logiciel 85

Specifications 91

Manuel + logiciel + application 94

Dansk

Indholdikassen: 98

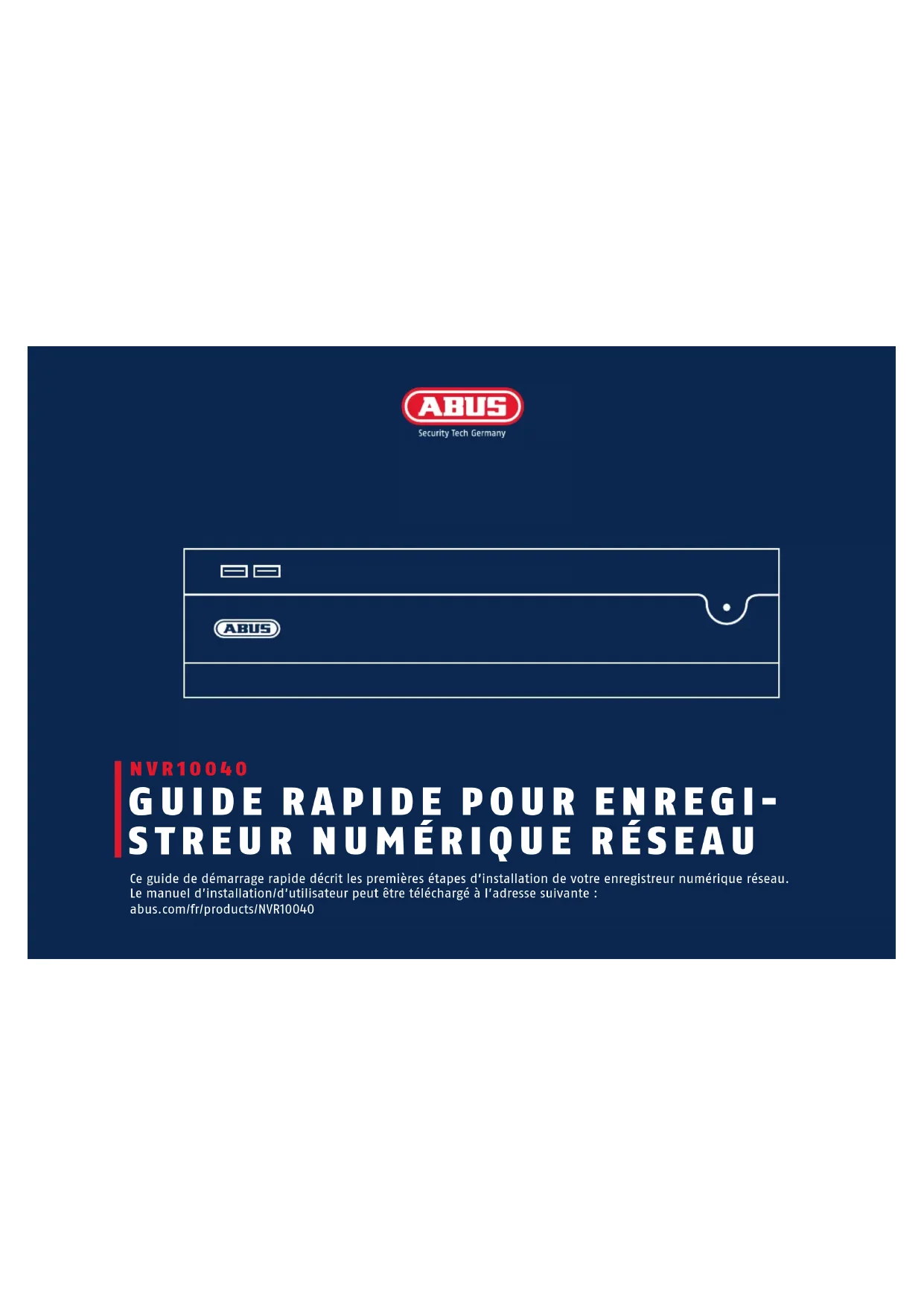

Ce guide de démarrage rapide décrit les premières étapes d'installation de votre enregistrateur numérique réseau. Le manuel d'installation/d'utilisateur peut être télécharge à l'adresse suivante :

abus.com/fr/products/NVR10040

Chere cliente, cher clienti

Nous vous remercions d'avoir porté votrechioir sur l'un de nos produits.Cet apparéil est conforme aux exigences des directives europeennes suivantes: directive CEM (2014/30/ UE), directive concernant le matériel électrique bajo tension (2014/35/UE) et directive RoHS (2011/65/UE).

Sa conformite a ete prouve. Les déclarations et documents correspondants sont consultables apres du fabricant: ABUSecurity-CenterGmbH&Co.KG,Linker Kreuthweg 5,86444 Affing,Allemagne.

En tant qu'utilisateur, vous avez l'obligation de respecter les consignes délivrées par le manuel d'utilisateur afin de ne pas nuir à la conformité du produit tout en conservant le bon fonctionnement de l'appareil. Avant la mise en service du produit, veuillez dire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et les descriptions de produits

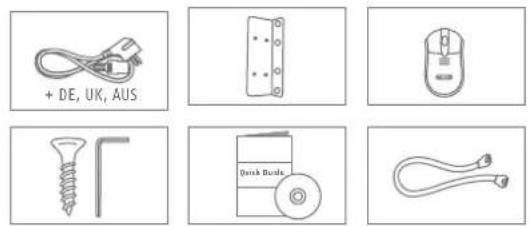

CONTENU DE LA LIVRAISON

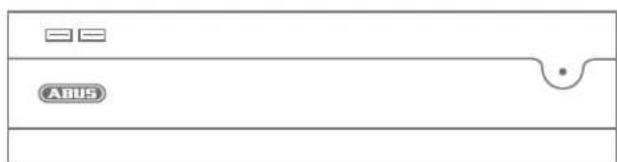

Enregistreur video reseau 32 canaux

• 3 cables sector (DE, UK, AUS)
• 8 cables SATA et vis pour disques durs
  Supports et vis pour rack de serveur
  Sourls sans fil USB
  Guide de démarrage rapide
• Consignes de sécurité
• Informations generales
  CD (logiciel)

AVERTISSEMENTS

L'enregistre ne doit pas etre exposé à des champs magnétiques puissants.

Veillez à ce que l'alimentation électrique ne soit pas interrompue.

Ne renversez pas de liquides sur I'enregistreur.

Utilizez et stockez l'enregistre en respectant toujours les conditions d'utilisation conseillées par le fabricant.

Eteignez I'enregistreur avant de brancher ou de retarder des périphériques

Veillez a ce que la ventilation soit toujours suffisante.

RACCORDEMENTS & LED D'ETAT

8 eSATA (raccordement pour mémoire externe)

2 Audio IN (entree audio RCA)

9 Alarme IN

3 Audio Out (sortie audio RCA)

10 Port série RS-485

4HDMI (raccordement ecran HDMI ; HDM11 : 4K, HDM12 : 1080p)

11 Alarme Out

5 VGA (raccordement ecran VGA)

12 Mise à la terre

6 USB 3.0 (connexion pour appareils USB)

13 240 V AC (branchement électrique)

7 Port série RS-232 (à des fins de maintenance uniquement)

14 Alimentation (interrupteur marche/arrêt de l'appareil)

INSTALLATION MATÉRIELLE

Saisissez un mot de passer pour l'utilisateur administrateur dans le champ « Nouveau mot de passage » Le mot de passage doit répondre aux exigences minimales indiquées. Recommendation : utilisez un mot de passage complexe, de niveau « Fort »

Entrez un mot de passer ici, que le enregistrer video utilise pour activer les cameras IP inactives.

L'appareil est activé et peut désormais être pleinement utilisé.

Le fi chier GUID est nécessaire pour la réinitialisation autonome du mot de passer. Exportez le fi chier sur une clé USB et conservez-la en lieu sûr.

Remarque: en raison de la langue reglee par default, le processus d'activation a tousjours lieu en allemand. Independamment de la langue, vous pouvez activer l'enregistreur via le réseau à l'aide du programme d'installation IP.

Mot de passage administrateur :

RéINITIALISER LE MOT DE PASSE

1

Vous pouvez uniquement réinitialiser
vous-même le mot de passer
administrateur via le fjichier GUID.

Veuillez noter que le fichier n'est pas valide si le mot de passer a eté modifie ulterieurement ou si le fichier GUID a déjà ete utilise.Dans les deux cas, un nouveau fichier doitetre cree manuellement.

（2）

Interface locale d'importation GUID :

Dans la boîte de dialogue locale de connexion, cliquez sur le bouton « Mot de passeroublié ». Connectez un disque USB avec le fichier GUI Sauvegardé et Sélectionné le fichier. Appuyez sur le bouton « Importation » pour réinitialiser le mot de passage.

3

Interface Web d'importation GUID :

Ouvrez I'interface Web de votre enregistreur et appuyez sur le bouton « Mot de passage oublé ». Connectez un disque USB avec le fichier GUI Sauvegardé et selectionnez le fichier. Appuyez sur le bouton « Importation » pour réinitialiser le mot de passer.

Remarque: la reinitialisation du mot de passer administrateur est une procedure critique et exigeante. Assurez-vous donc, lors de la conservation en lieu sur du mot de passage (notice dans ce manuel ou fichier GUID sur un disque externe), d'avoir accès à ces données en cas grave. Pour cela, prévoyez ce cas lors de la première mise en service et déterminé où et comment ces données doivent être conservées et qui a accès à ces données.

Attention: si le mot de passée doit être réinitialisé et qu'il n'este pas de notice de mot de passage ou de fichier GUI (ou que le fichier n'est plus valide), veuillez vous adresser à l'assistance technique d'ABUS Security-Center pour cette procEDURE. Pour réinitialiser le mot de passage avec ABUS, vous aze impératifement besoin sur place d'un ordinateur avec connexion reseau à I'enregistreur, ainsi que d'un acces Internet pour receivevoir les données qui vous sont mises à disposition par I'assistance technique. Si ces conditions ne sont pas remplies, il est impossible de réinitialiser le mot de passage au niveau de I'enregistreur.

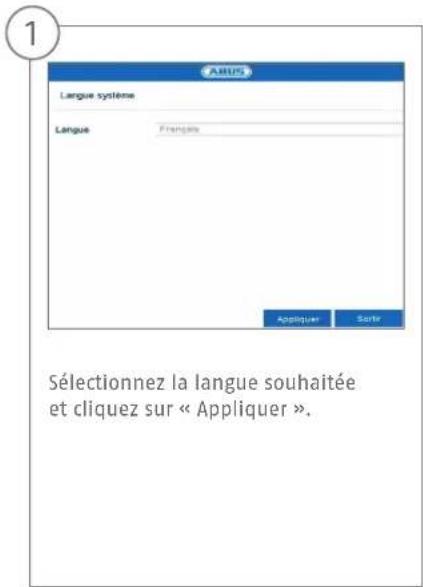

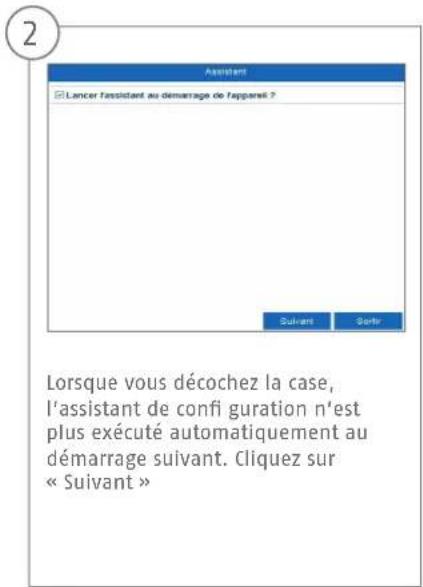

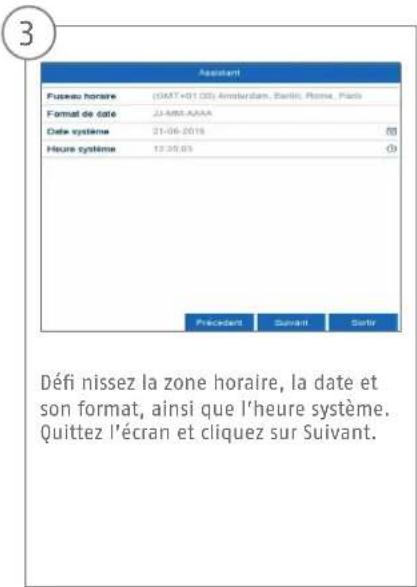

CONFIGURATION DU LOGICIEL

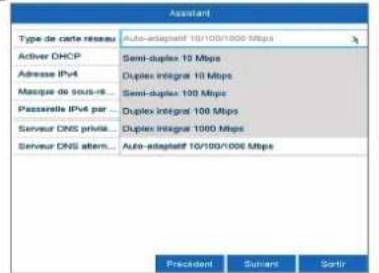

Réglez la vitesse de connexion manuellement sous « Type NIC » Nous recommendans d'utiliser la reconnaissance automatique (self adaptive) préregée.

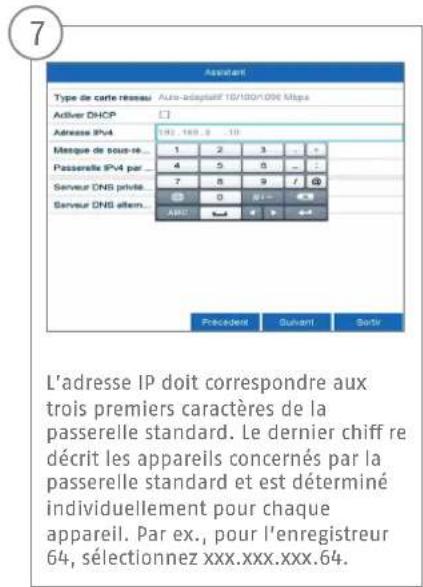

Si vous souhaitez que les données d'adresse soient attribuées automatiquement, cochez la case DHCP. Les adresses sont alors attribuées automatiquement par le routeur (sous réserve de prise en charge). Dans ce cas, rendez-vous au point 13.

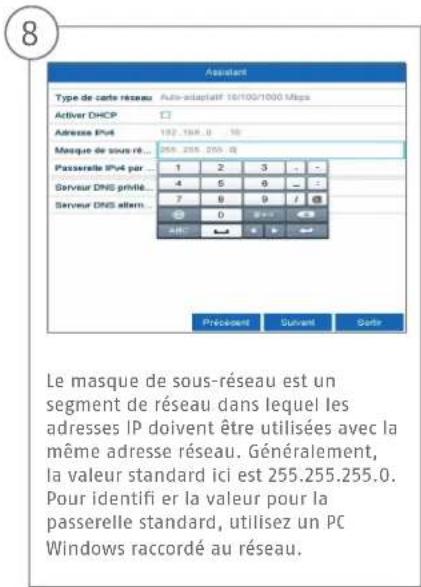

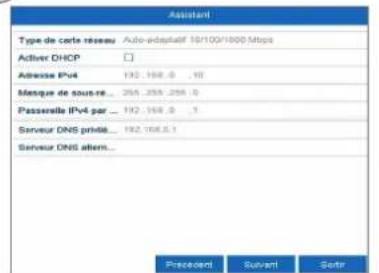

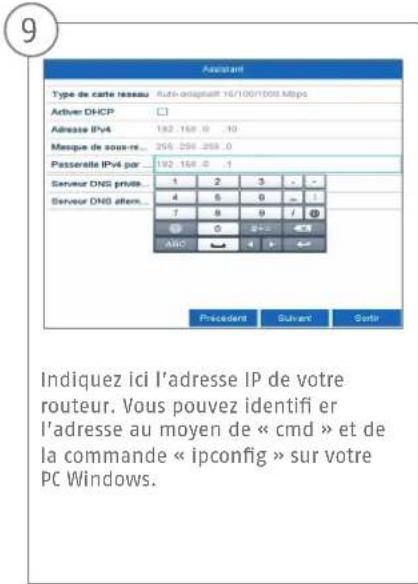

Si vous routeur n'attribue pas automatiquement les données d'adresse, saississe celles-ci dans les étapes suivantes. Le graphique illustré par exemple les apparciels avec les adresses IP correspondantes.

Le serveur DNS « traduit » une adresse Internet en adresse IP. Spécifi ez la valeur de la passerelle standard dans le champ Serveur DNS privilégie.

1112

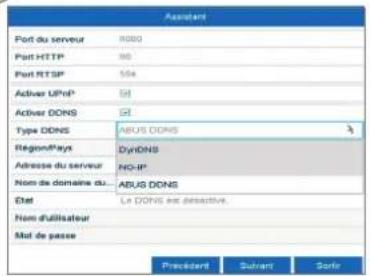

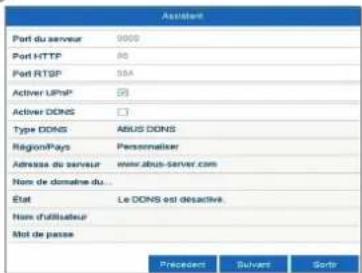

C'est ici que vous pouvezGERer vos ports et les modifi er au besoin. Nous vous conseillons de conserver les valeurs par defaut.

Si vous souhaitez confi gurer un accès à distance, cochez la case dans le champ DDNS. Sélectionnez ensuite le « Type DDNS » au niveau du champ de saisie.

Indiquez ensuite I'adresse du serveur, le nom de domaine de I'appareil, le nom d'utilisateur et le mot de salle. Passez à I'écran suivant en cliquant sur « Suivant »

14

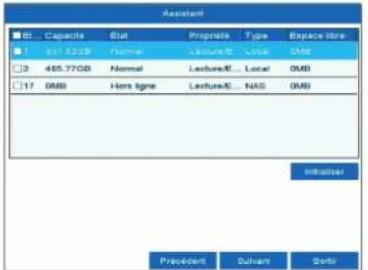

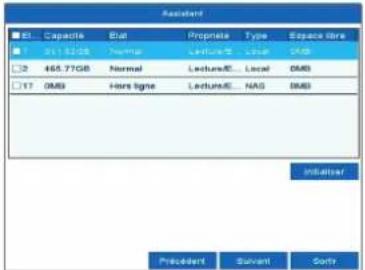

Le disque dur installé doit être initiaisé avant utilisation. Sélectionnez le disque dur à initiaiser.

15

Cliquez sur Init et confi rmez l'initialisation reussie avec OK.Passez a Iecran suivant en cliquant sur « Suivant »

SPECIFICATIONS

Modèle NVR10040

Débit total réseau (entré/sortie) 576 MBit/s (320 MBit/s / 256 MBit/s)
Canaux video IP 32
Sorties moniter	2 x VGA (1080p : 1920 x 1080p), 1 x HDMI (4k : 3840 x 2160p), 1 x HDMI (1080p : 1920 x 1080p)
Résolution affichage en direct	12MP / 8MP / 6MP / 5MP / 4MP / 3MP / 1080p / UXGA / 720p / VGA / 4CIF / DCIF / 2CIF / CIF / QCIF
Affichages 1 / 4 / 6 / 8 / 9 / 16 / 25 / 32
Commande Souris, pupitre
Audio Audio 2 voies : 1 canal, RCA (2,0 V p-p, 1 000 Ω)
	Sortie audio : 2 canaux, RCA (linéaire, 1 000 Ω)
Support de stockage 8 x SATA, 1 x eSATA
Fréquence d'images totale (PAL) 800
Modes d'enregistrement	Manuel, programme, détction de mouvement, alarme, détction de mouvement et alarme, détction de mouvement ou alarme, VCA
Modes de recherche Par événement, date et heures, recherche intelligente, VCA
Stockage 2 x USB 2.0, 1 x USB 3.0, 1 x eSATA
Connexion réseau 2 x RJ45 10/100/1 000 Mbps
Fonctions réseau	Affichage en direct, reproduction, exportation des données, configura-tions
Accès simultané au réseau 128 connexions de caméras
ONVIF Profil 5
Protocôtes caméras réseau	Caméras réseau ABUS, Axis, Panasonic, Samsung (voir liste de compatibili-té sur www.abus.com)
Accès mobile iDVR Plus/HD (Apple iOS & Android)
Logiciel Logiciel CMS ABUS
DDNS Oui
NTP Oui
Video Content Analysis (VCA)	Tripwire Detection, Intrusion Detection, Face Detection, Defocus Detec-tion, Scene Change Detection, alarme PIR
Sortie relais 4 (charge admissible : 12 V CC/1 A)
Entrées alarme (NO/NC) 16
Alerte	Signal d'alerte acoustique, signal OSD, e-mail, VCA
Niveau utilisateurs	2 (max. 31 utilisateurs)

Mode de fonctionnement Triplex

Langue OSD Allemand, anglais, français, hollandais, danois,

Température de fonctionnement max. 55

Humidité de l'air max. 90

Température de fonctionnement min. -10

Alimentation electrique CA 100-240

Puissance absorbée 200

etrouverez d'autres manuels relatifs à l'utilisation de l'interface Web et de l'enregistreur dans l'onglet des achargements » du lien suivant :

http://www.abus.com

Logiciel:

Avec le logiciel de station centrale d'écran (CMS) ABUS TVSW11001, vous pouvez surveiller, contrôler etGERER toutes les autres video de votre enregistrure ABUS depuis votre PC :

www.abus.com

Utilisez l'installateur IP ABUS pour chercher votre enregistrur dans le réseau, vérifier et installer les mises à jour du jour, et télécharger manuels et guides rapides directement sur votre PC:

http://www.abus.com
