Produkttyp	32-Kanal-Netzwerk-Videorecorder
Marke	ABUS
Modell	NVR10040
Stromversorgung	AC 100-240 V, 200 W
Netzwerk-Gesamtbitrate	576 Mbit/s (Eingang/Ausgang)
Monitorausgänge	2 x VGA (1080p), 1 x HDMI (4K), 1 x HDMI (1080p)
Audio	2 RCA-Eingänge, 2 RCA-Ausgänge
Speicher	8 x SATA, 1 x eSATA
Netzwerkanschluss	2 x RJ45 10/100/1000 Mbps
Direktanzeigeauflösung	Bis zu 12 MP
Alarmeingänge	16 (NO/NC)
Relaisausgänge	4 (12 V DC/1 A)
Betriebsmodus	Triplex
Verwaltungssoftware	CMS ABUS
Mobile App	iDVR Plus/HD (iOS und Android)
VCA-Funktionen	Einbrucherkennung, virtuelle Linie, Gesichtserkennung usw.
OSD-Sprachen	Deutsch, Englisch, Französisch, Niederländisch, Dänisch
Betriebstemperatur	-10°C bis 55°C
Maximale Luftfeuchtigkeit	90 %
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen, trockenes Tuch verwenden, Flüssigkeiten vermeiden
Sicherheit	Komplexes Administratorkennwort, GUID-Datei zum Zurücksetzen
Technischer Support	Kontaktieren Sie den ABUS Security-Center Support

Häufig gestellte Fragen - NVR10040 ABUS

Wie setze ich das Administratorkennwort des Recorders zurück?

Um das Kennwort zurückzusetzen, benötigen Sie die bei der Aktivierung exportierte GUID-Datei. Schließen Sie einen USB-Stick mit dieser Datei an, klicken Sie in der lokalen oder Web-Oberfläche auf Passwort vergessen und importieren Sie die Datei. Wenn die Datei nicht mehr gültig ist, kontaktieren Sie den ABUS-Support.

Wie viele IP-Kameras kann ich an den NVR10040 anschließen?

Der Recorder unterstützt bis zu 32 IP-Kameras mit einer Netzwerk-Gesamtbitrate von 576 Mbit/s.

Was ist die maximale Auflösung der Live-Anzeige?

Die maximale Auflösung beträgt 12 MP (Megapixel). Der HDMI-1-Ausgang unterstützt 4K (3840x2160p).

Wie greife ich von meinem Smartphone aus auf den Recorder zu?

Laden Sie die App iDVR Plus/HD (verfügbar für iOS und Android) herunter. Konfigurieren Sie den Fernzugriff, indem Sie DDNS aktivieren und die entsprechenden Ports in Ihrem Router öffnen.

Welche Festplattentypen sind kompatibel?

Der Recorder verfügt über 8 SATA-Schächte für 3,5-Zoll-Festplatten. Verwenden Sie Festplatten, die für die Videoüberwachung ausgelegt sind (z. B. WD Purple oder Seagate SkyHawk).

Wie konfiguriere ich die Bewegungserkennung?

Gehen Sie im Konfigurationsmenü zu Ereignisse > Bewegungserkennung. Wählen Sie den Erkennungsbereich aus, stellen Sie die Empfindlichkeit ein und weisen Sie Aktionen zu (Aufzeichnung, Alarm).

Unterstützt der Recorder das ONVIF-Protokoll?

Ja, der NVR10040 ist kompatibel mit ONVIF Profile S, was die Verwendung von Kameras anderer Marken vorbehaltlich der Kompatibilität ermöglicht (Liste auf www.abus.com).

Wie ist das Verfahren zum Aktualisieren der Firmware?

Verwenden Sie den ABUS IP-Installer, um im Netzwerk nach Updates zu suchen. Sie können die Firmware auch von der ABUS-Website herunterladen und über die Weboberfläche des Recorders importieren.

Wie exportiere ich Videoaufnahmen?

Schließen Sie einen USB-Stick oder eine externe Festplatte an einen USB-Anschluss an. Wählen Sie im Menü Wiedergabe den Zeitraum aus und klicken Sie auf Exportieren, um die Dateien im AVI- oder anderen Format zu speichern.

Was tun, wenn der Recorder nicht startet?

Überprüfen Sie die Stromversorgung (AC 100-240 V) und den Ein-/Ausschalter. Stellen Sie sicher, dass die Lüftung nicht blockiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den ABUS Technischen Support.

BEDIENUNGSANLEITUNG NVR10040 ABUS

These Kurzanleitung beschreiben die ersten Einrichtungsschritte für ihren Netzwerk Videorekorder.

Die Installions-/Bedienungsanleitung können Sie unter folgendem Link downloaden:

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer Produkte. Dieses Gerat erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU) sowie RoHS Richtlinie (2011/65/EU).

Die Konformitat wurde nachgewiesen, die entsprechenden Erklarungen und Unterlagen sind beim Hersteller hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an ihren Fachhandelspartner!

INHALTSVERZEICHNIS

Deutsch

Lieferumfang 6

Warnhinweise 7

Anschlisse und Status LED 8

Hardwareinstallation 10

Systemaktivierung 14

Password zurücksetzen 15

Softwareeinrichtung 16

Spezifikationen 22

Anleitung + Software + App 25

English

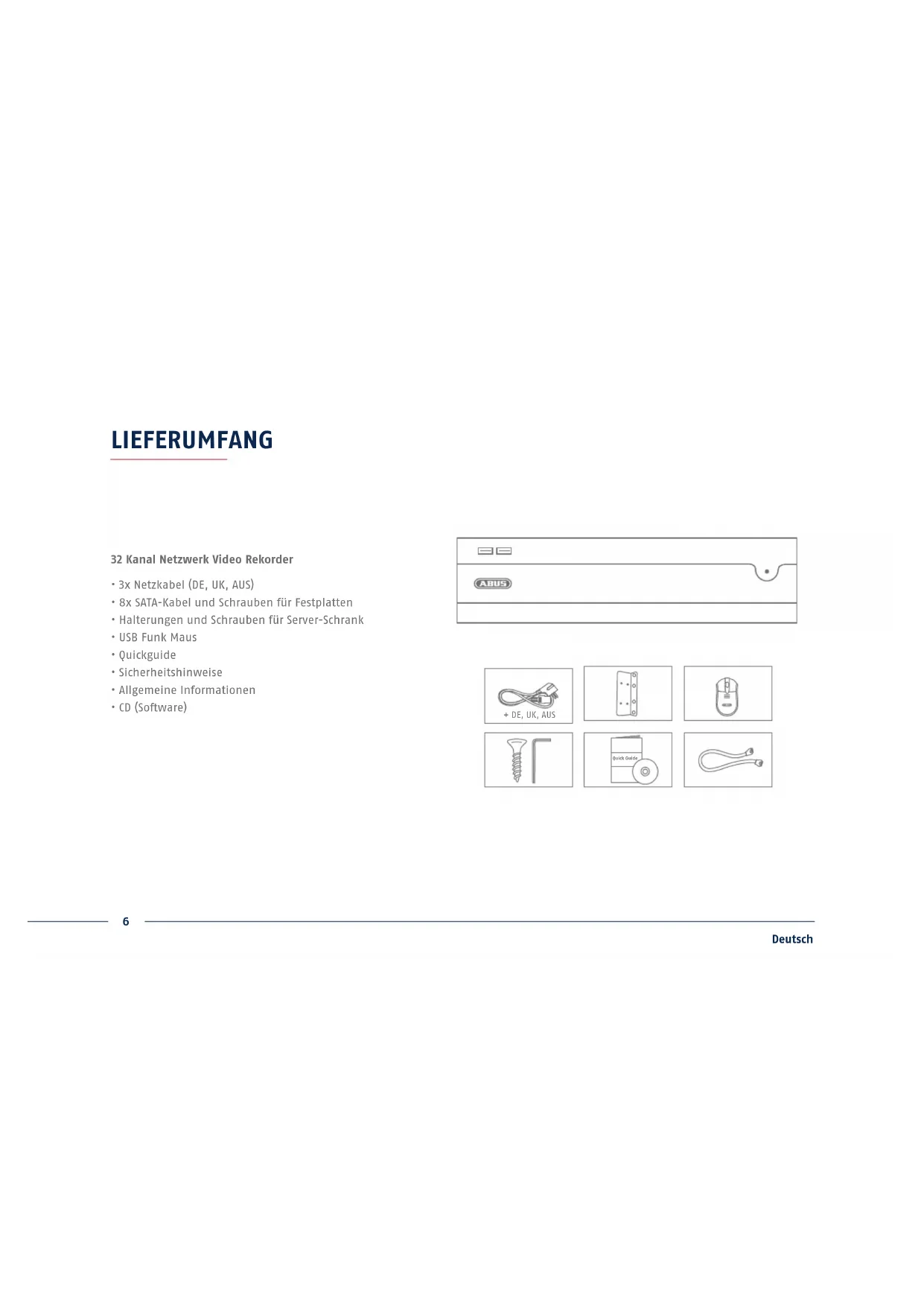

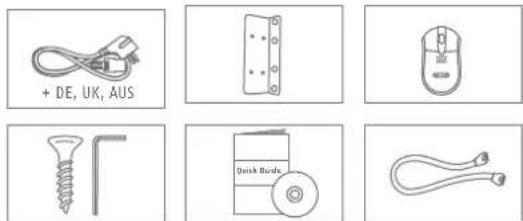

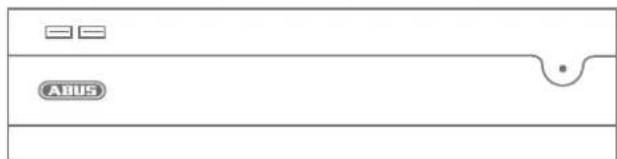

32 Kanal Netzwerk Video Reorder

• 3x Netzkabel (DE, UK, AUS)
• 8x SATA-Kabel und Schrauben für Festplatten
• Halterungen und Schrauben für Server-Schrank
  USB Funk Maus
  Quickguide
  Sicherheitshinweise
  Allgemeine Informationen
  CD (Software)

WARNHINWEISE

Halten Sie starke Magnetfelder vom Rekorder fern.

Achten Sie auf eine unterbrechungs-frei Stromversorgung.

Halten Sie Flüssigkeiten vom Rekorder fern.

Betrieben und lagern Sie den Rekorder nur unter den vom Hersteller empfohlenen Umgebungsbedingungen.

Schalten Sie den Rekorder aus, bevor Sie Peripheriegerate anschlieben oder entfernen.

Achten Sie daraufuf, dass immer eine ausreichende Belüftung vorhanden ist.

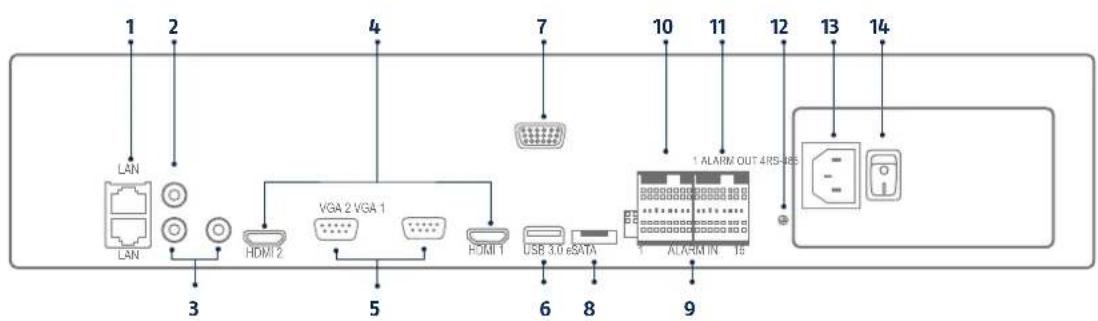

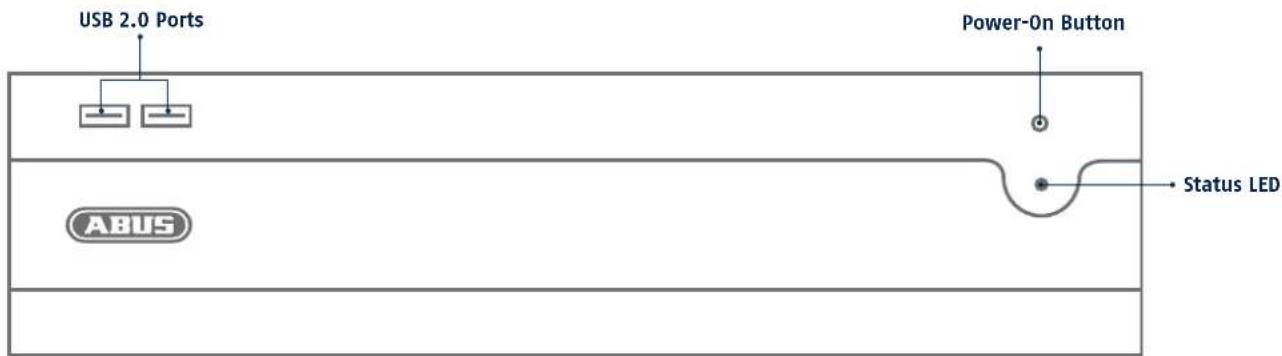

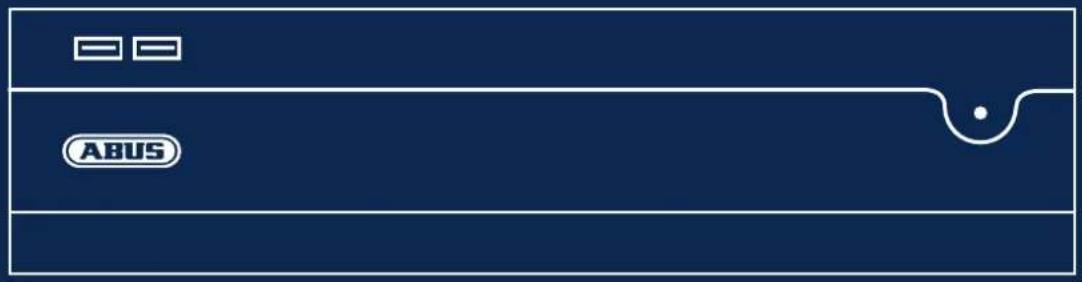

ANSCHLUSSE UND STATUS LED

LED

Meldung

Permanentes Blaues Leuchten	Rekorder ist Hochgefahren und Einsatzbereit
Schnelles Blaues Blinken	Rekorder Startet
Rotes Leuchten	Systemfehler: Netzwerkkel abgesteckt, HDD Fehler, Kamera Offline
Langsames Blaues Blinken	Rekorder Stand-By
Aus	Rekorder ist ausgeschalten

1 2 x LAN (RJ45-Anschluss)
2 Audio IN (RCA Audioeingang)
3 Audio OUT (RCA Audioausgang)
4HDMI (HDMI Monitor; HDM1: 4K, HDM2: 1080p)
5 VGA (VGA Monitor Anschluss)
6 USB 3.0 (Anschluss für USB-Geräte)
7 RS-232 (nur für Servicezwecke)

8 e-SATA Anschluss (für Datenexport)
9 Alarm IN
10 RS-485
11 Alarm OUT
12 Erdung
13 240 V AC (Stromanschluss)
14 Power (Ein- und Ausschalter)

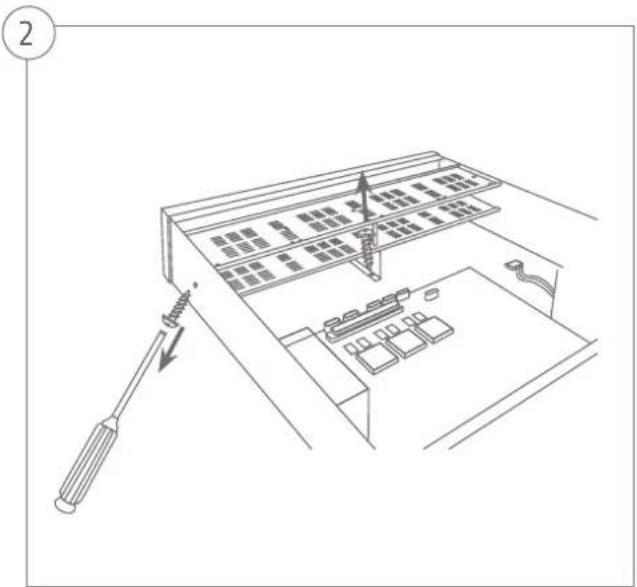

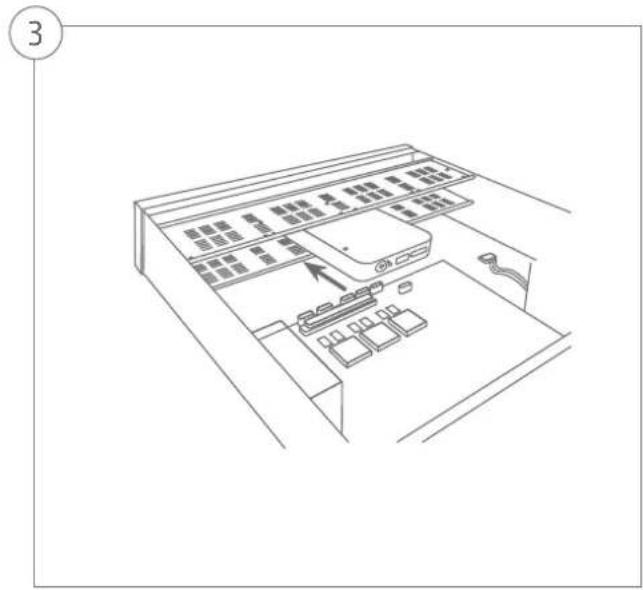

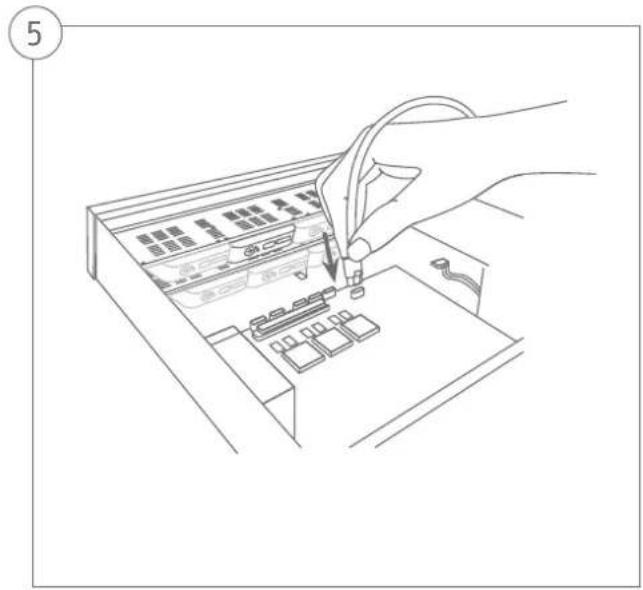

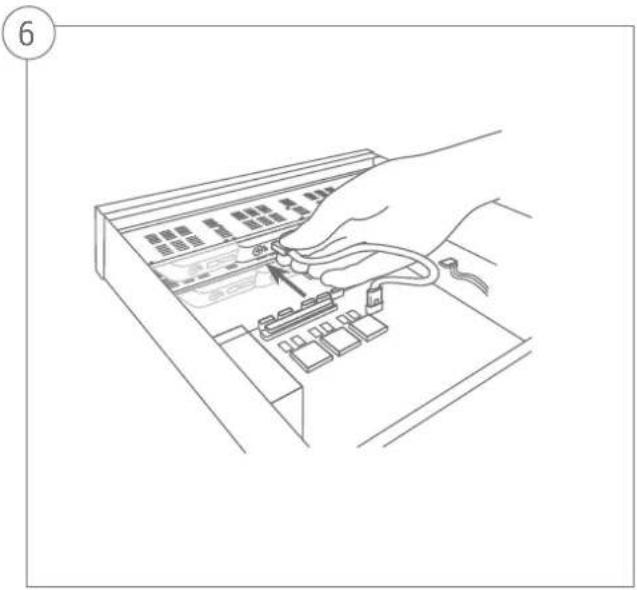

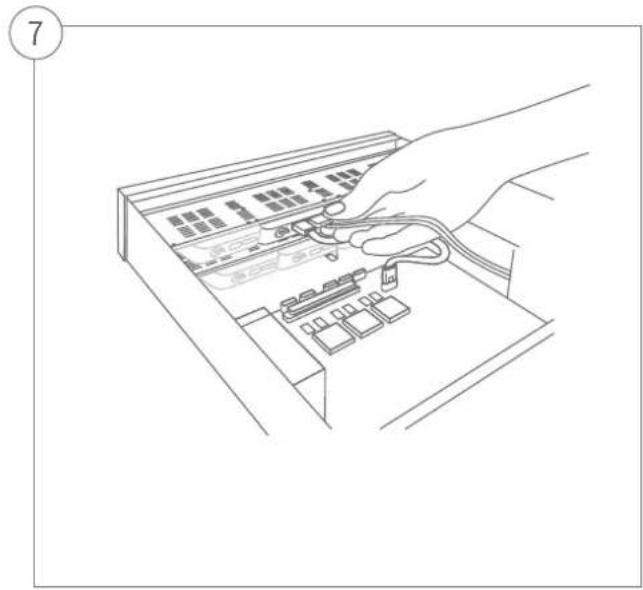

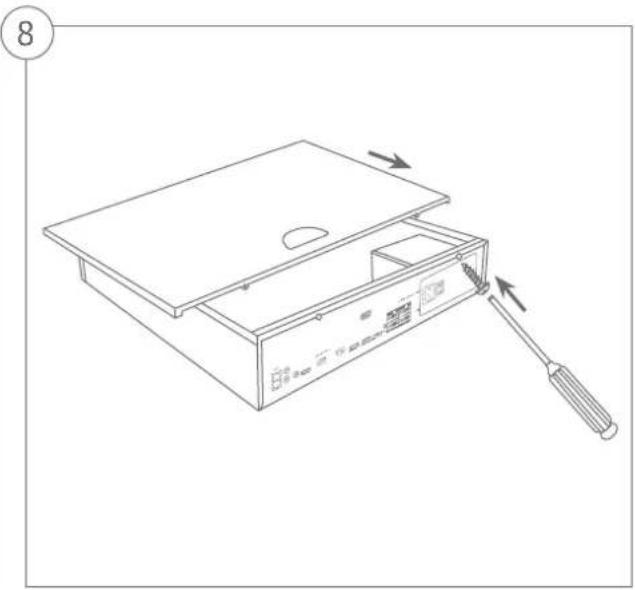

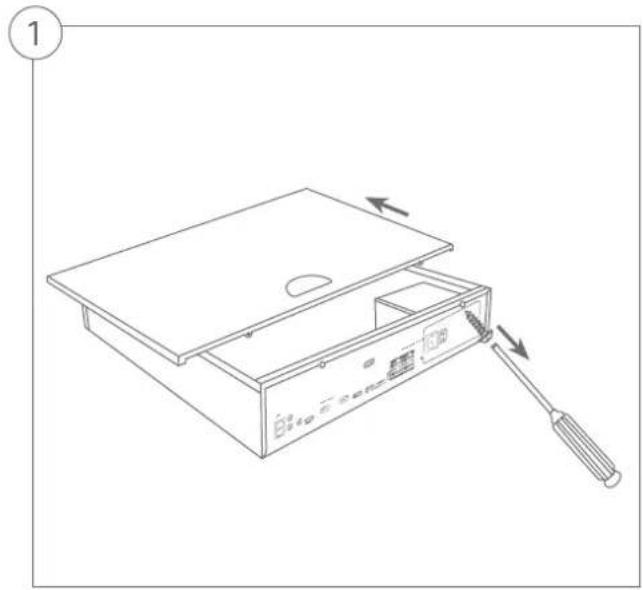

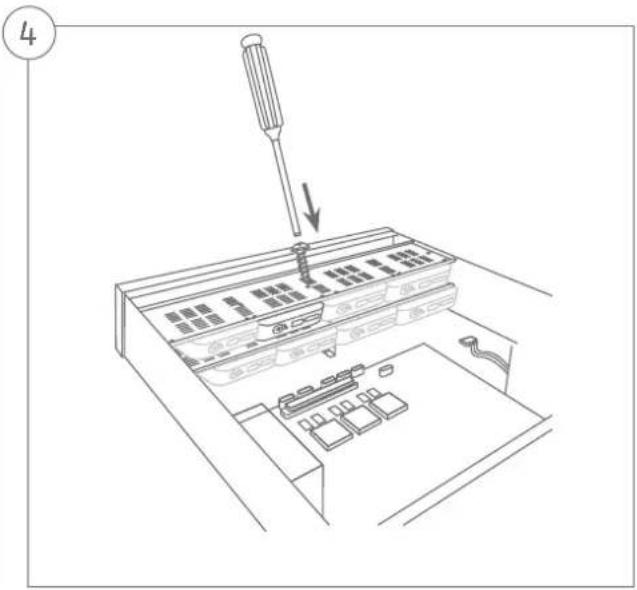

HARDWAREINSTALLATION

SYSTEMAKTIVIERUNG

1

Geben Sie in das Feld „Neues Kennwort" ein Password für den Admin-Benutzer ein.

Das Password muss den vorgegebenen Mindestanforderungen entsprechen. Empfehlung: Verwenden Sie ein möglichst komplexes Password, welches die Stufe „Stark" aufweist.

2

Geben Sie hier ein Passwort ein, welches der Videorekorder nutzt um inaktive IP-Kameras zu aktivieren.

3

Das Gerat ist aktiviert und kann jetzt in vollem Umfang verwendet werden.

Die GUI Datei wird fur das selbstandige Zurücksetzen des Passwords benotigt.

Exportieren Sie die Datei auf einen USB-Stick und bewahren Sie diesen sicher auf.

Hinweis: Der Aktivierungsprozess ist aufgrund der gesetzten StandardSprache immer in Deutsch.

Sprachunabhängig können Sie den Rekorder mit dem ABUS IP-Installer über das Netzwerk aktivieren.

Admin Password:

PASSWORT ZURÜCKSETZEN

1

Sie konnen selbstständig das Admin Password ausschließlich über die GUID-Datei zurücksetzen.

Beachten Sie, dass die Daten ungültig wird, wenn das Passwort nachträglich geändert wird oder die GUID Daten bereits einzeln verwendet wurde. In beiden Fälle muss manuell eine neue Daten erstellt werden.

2

GUID Import Lokales Interface:

Drücken Sie im lokalen Login-Dialog die Schaltfläche, "Password vergessen". Schlieben Sie einen USB-Datenträger mit der geschicherten GUIID-Datei an und wahren Sie die Datei aus. Drucken Sie die Schaltfläche, "Import", um das Password zurückzusetzen.

3

GUID Import Web-Interface:

Öffnen Sie die Web-Oberfläche
Ihres Rekorders und drücken Sie die Schaltfläche „Passwort vergessen".
Schlieben Sie einen USB-Datenträger mit der geschierten GUID-Datei an und wahren Sie die Datei aus. Drücken Sie die Schaltfläche „Import", um das Password zurückzusetzen.

Hinweis: Das Zurücksetzen des Admin-Passportes ist ein kritischer und aufwendiger Vorgang. Stellen Sie daher sichere, dass, bei einer sicheren Aufbewährung des Passportes (Notiz in dieser Anleitung oder GUID-Datei auf einem externen Datentrager), Sie im Ernstfall Zugriff auf diese Daten haben. Planen sie daher bei Erstinbetriebnahme diesen Fall mit ein und legen Sie fest wo und wie diese Daten aufbewahrt werden und wer Zugriff auf diese Daten hat.

Achtung: Muss das Password zurückgesetzt werden und es liegt weder die Password-Notiz noch die GUID-Datel vor (oder ist ungültig geworden), mussen Sie sich für diesen Vorgang an den technischen Support bei ABUS Security-Center wenden. Um das Password zusammen mit ABUS zurückzusetzen bestehtigen Sie am Objekt zwingend einen PC mit Netzwerkverbindung zum Rekorder, als auch Internetzugang zum Empfang von Daten, die über den technischen Support für sie bereitgestellt werden. Sind diese Voraussetzungen nicht gegeben, ist ein Zurücksetzen des Passworbes am Rekorder nicht möglich.

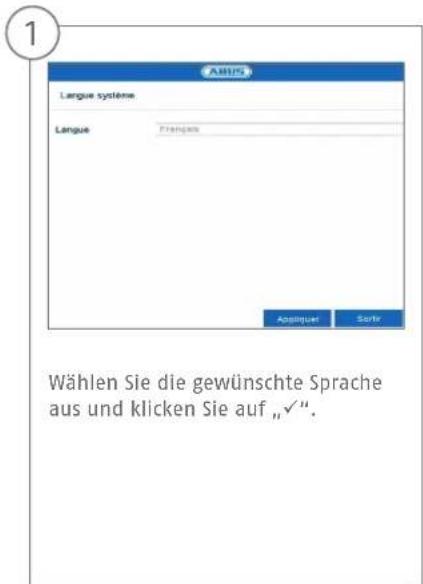

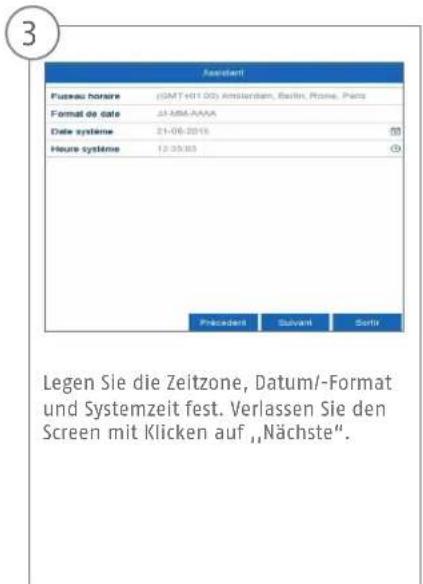

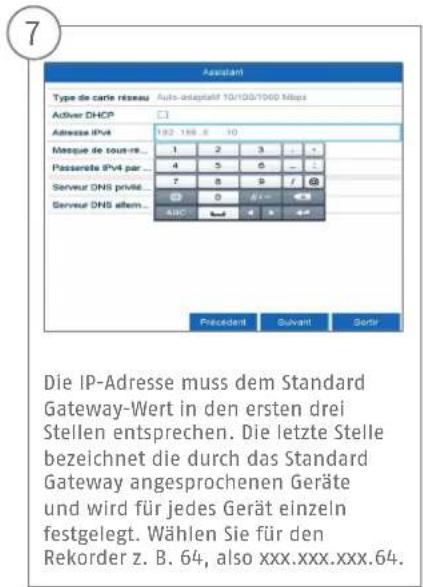

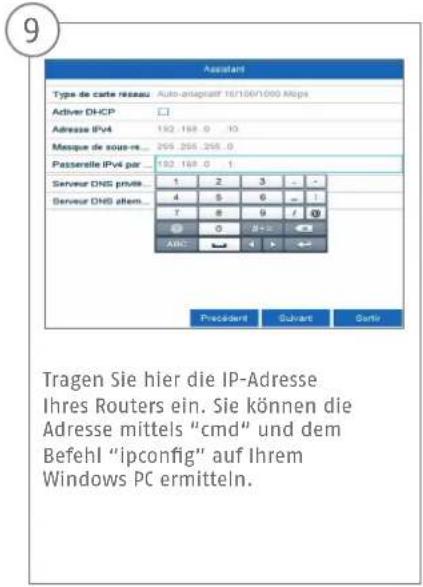

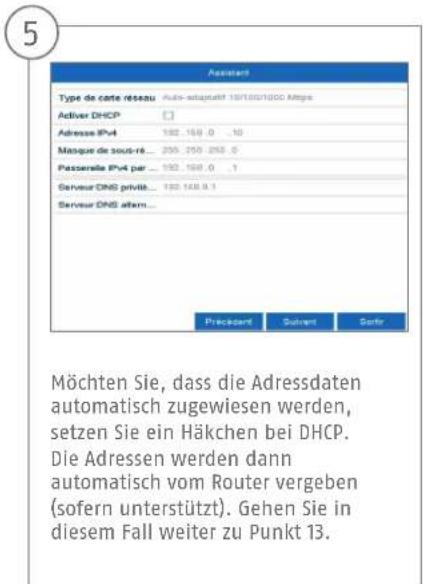

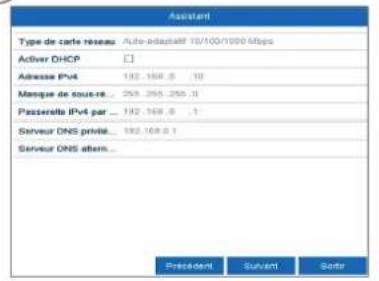

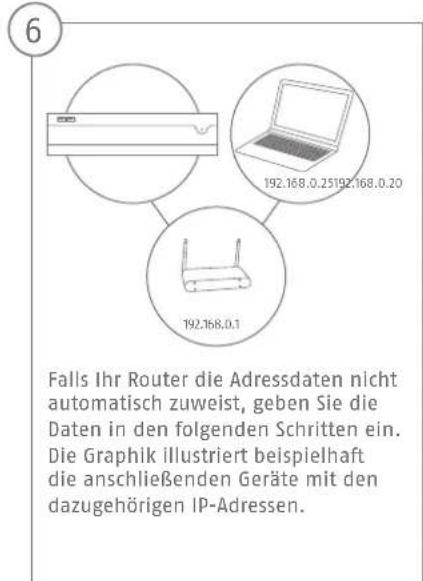

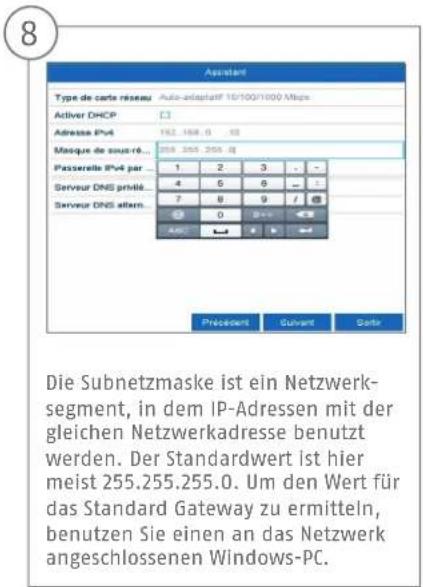

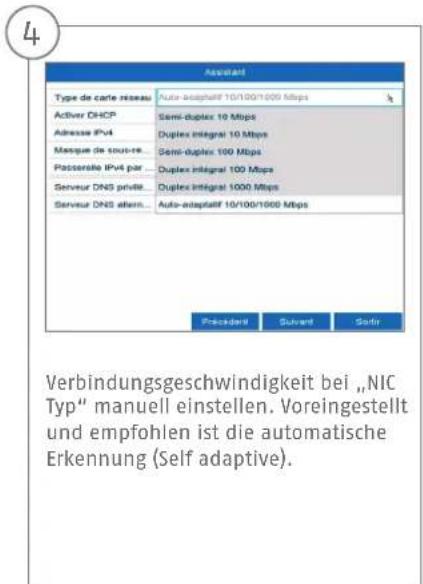

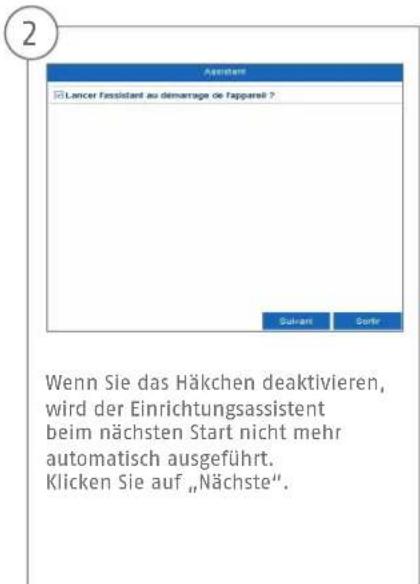

SOFTWAREEINRICHUNG

10

Der DNS Server "übersetzt" eine Internetadresse in eine IP-Adresse. Tragen Sie bei Bevorzugter DNS Server den Wert des Standard-Gateway ein.

11

Hier konnen Sie ihre Ports verwalten und bei Bedarf andern. Wir empfehlen Ihnen die Standardwerte bezubehalten.

12

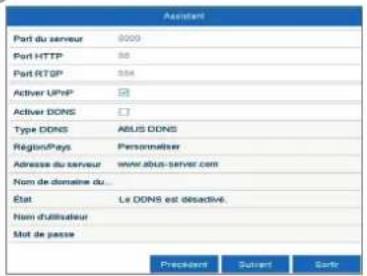

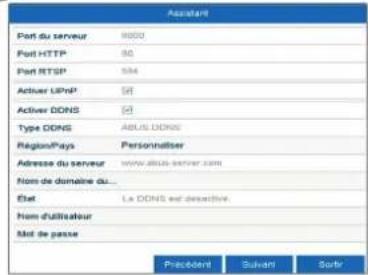

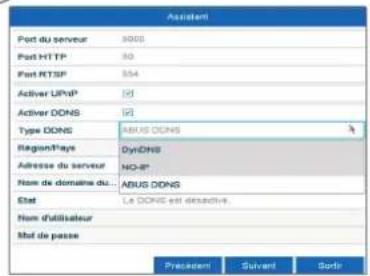

Wenn Sie einen Fernzugriff einrichten wollen, setzen Sie ein Håkchen im Feld DDNS. Wahlen Sie nachfolgend ihren DDNS Typen über das Eingabefeld aus.

13

Hinterlegen Sie anschließend die Serveradresse sowie den Geräte-Domain Name, Benutzername und Password. Wechseln sie zum Nächsten Screen mit „Nachste".

14

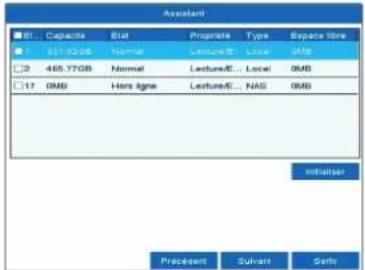

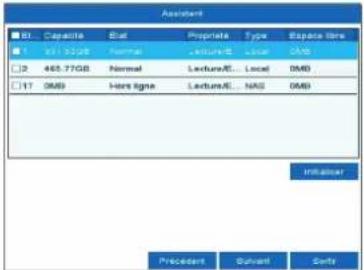

Die installierte Festplatte muss vor der Benutzung initialisiert werden. Wahlen Sie die zu initiaalisierende Festplatte aus.

15

Klichen Sie Init und bestätigten Sie die erfolgliche Initialisierung mit OK. Wechseln Sie zum nachsten Screen mit „Nächste".

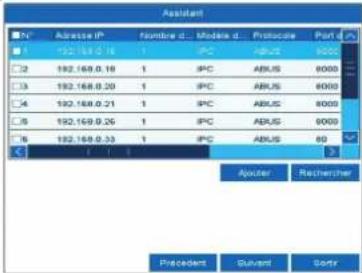

Klichen Sie auf „Suchen" um nach vorhandenen Netzwerkkamerais im Netzwerk zuuchen.

17

Nachfolgend fi den Sie alle kompatiblen Netzwerkkameras. Wahlen Sie anhand der Checkbox die gewünschten Netzwerkkameras aus und klien Sie auf hinzufugen. Wechseln Sie zum nachsten Screen mit "Nächste".

18

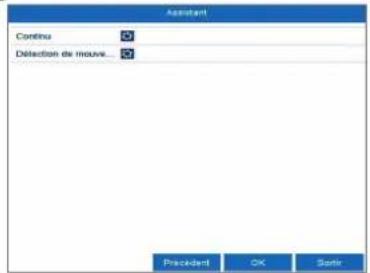

Wahlen Sie die Aufzeinungsart aus. Die konnen Zwischen,Dauer und Bewegungserkennung wahlen. Beenden Sie den Einrichtungsassisten- ten mit,OK

SPEZifikATIONEN

Model NVR10040

Netzwerk Throughput gesamt (Input/Output) 576 MBits (320MBits/256 MBits/s)

Videokanale IP 32

Monitorausgabe

Auflösung Liveansicht

12MP/8MP/6MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF

Ansichten 1/4/6/8/9/16/25/32

Steuerung Maus

Audio Line In: 1 x Cinch (2,0 V s-s, 1000 Ω) -

nur fur Netzwerkübertragung, Audio Out: 2 x Cinch (600 Ω)

Speichermedium 8xSATA (RAID fahig:RAID0,RAID1,RAID5,RAID10)

Gesamtbildrate (PAL) 800

Aufnahmemodi Manuell, Zeitplan, Bewegungserkennung, Alarm, Bewegungserkennung

und Alarm, Bewegungserkennung oder Alarm, VCA

Suchmodi Nach Ereignis, Datum & Zeit, Smart-Search, VCA

Datenscherung 2 x USB 2.0, 1 x USB 3.0, 1 x eSATA

Netzwerkanschluss 2x RJ45 10/100 /1000 Mbps

Netzwerk Funktionen Live-Ansicht, Wiedergabe, Datenexport, Einstellungen

Gleichzeitiger Netzwerkzugriff 128 Kameraverbindungen

ONVIF Profile S

Netzwerkkamera Protokolle ABUS Netzwerkkameras

Mobiler Zugriff iDVR Plus/HD (Apple iOS & Android)

Software ABUS CMS Software

DDNS Ja

NTPJa

Video Content Analysis (VCA)

Relaisausgang 4 (Belastbarkeit: 12 V DC/1 A)

Alarmeingange (NO/NC) 16

Alarmierung Akkustisches Warnsignal, OSD Signal, Email, VCA

Benutzerstufen 2 (max. 31 Benutzer)

Betriebsmodus Triplex

Sprache OSD Deutsch, Englisch, Französisch, Niederlandisch, Dänisch,

Abmessungen (BxHxT) 450 x 95 x 440

Nettogewicht 6,3

Max. Betriebstemperatur 55

Max. Luftfeuchtigkeit 90

Min. Betriebstemperatur -10

Spannungsversorgung AC 100-240

Leistungsaufnahme <80

Zertifizierungen CE, C-Tick, RoHS II, REACH, FCC, Law Sarkozy conform

ANLEITUNG + SOFTWARE + APP

Anleitungen:

Weitere Anleitungen zur Bedienung der Web und Recorder Oberfläche fühden Sie unter dem Reiter „Downloads" in nach folgenden Link: http://www.abus.com

Soft ware:

1001 ABUS Central Monitor Station (CMS) überwachen, steuern und verwalten Sie die Videodaten ihrer ABUS.

er am PC:

www.abus.com

Den Sie den ABUS IP Installer um ihren Rekorder im Netzwerk zuuchen, Firmware Updates zu prufen und werden, Anleitungen und Quickguides direkt auf ihren PC herunterzuladen:

http://www.abus.com

App:

us/HD App

licht Ihnen den kostenfrei und

len Fernzugriff auf ihren Rekorder:

Download on the

App Store

GET IT ON

Google Play
