BEDIENUNGSANLEITUNG NVR10030 ABUS

Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihren Netzwerk Videorekorder.

Die Installions-/Bedienungsanleitung können Sie unter folgendem Link downloaden:

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf eines unserer Produkte. Dieses Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU) sowie RoHS Richtlinie (2011/65/EU).

Die Konformitat wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an Ihren Fachhandelspartner!

INHALTSVERZEICHNIS

Deutsch

Lieferumfang 6

Warnhinweise 7

Anschlüsse und Status LED 8

Hardwareinstallation 10

Systemaktivierung 14

Passwort zurücksetzen 15

Softwareeinrichtung 16

Spezifikationen 22

Anleitung + Software + App 25

English

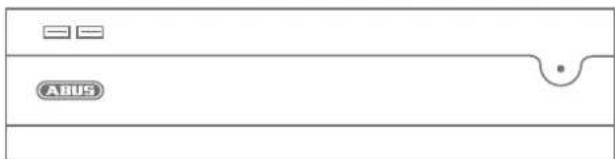

16 Kanal Netzwerk Video Rekorder

• 3x Netzkabel (DE, UK, AUS)
• 4x SATA-Kabel und Schrauben für Festplatten
- Halterungen und Schrauben für Server-Schrank
- USB Funk Maus
- Quickguide
- Sicherheitshinweise
• Allgemeine Informationen
• CD (Software)

Halten Sie starke Magnetfelder vom Rekorder fern.

Achten Sie auf eine unterbrechungsfreie Stromversorgung.

Halten Sie Flüssigkeiten vom Rekorder fern.

Betreiben und lagern Sie den Rekorder nur unter den vom Hersteller empfohlenen Umgebungsbedingungen.

Schalten Sie den Rekorder aus, bevor Sie Peripheriegeräte anschließen oder entfernen.

Achten Sie darauf, dass immer eine ausreichende Belüftung vorhanden ist.

ANSCHLÜSSE UND STATUS LED

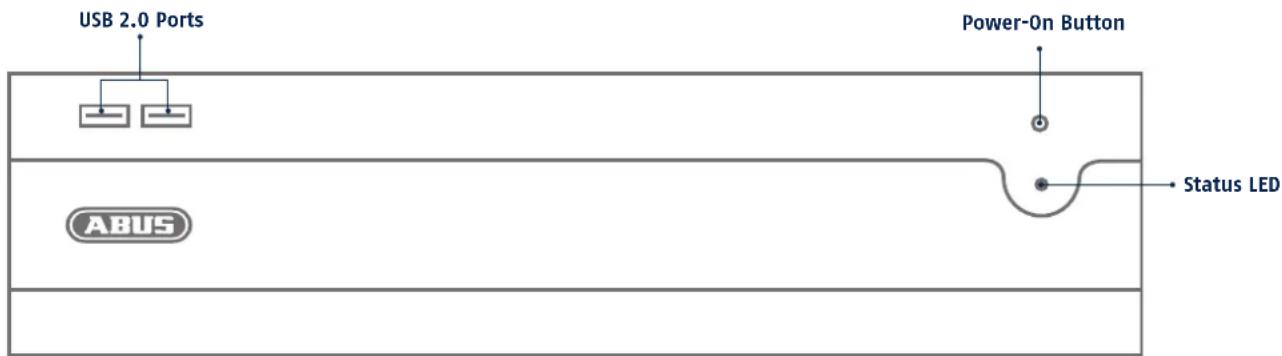

USB 2.0 Ports Power-On Button Status LED ABUS

LED	Meldung
Permanentes Blaues Leuchten	Rekorder ist Hochgefahren und Einsatzbereit
Schnelles Blaues Blinken	Rekorder Startet
Rotes Leuchten	Systemfehler: Netzwerkkabel abgesteckt, HDD Fehler,Kamera Offline
Langsames Blaues Blinken	Rekorder Stand-By
Aus	Rekorder ist ausgeschalten

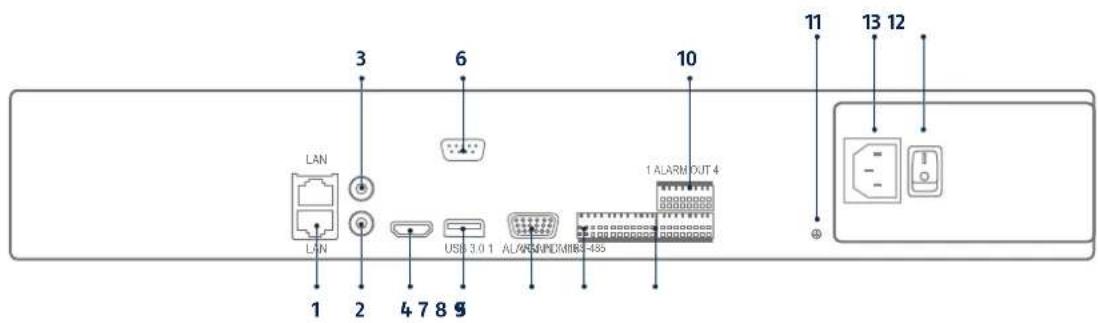

LAN LAN 1 2 4 7 8 9 3 6 10 1 ALARM OUT 4 11 13 12

1 2x LAN (RJ45-Anschluss)
7 VGA (VGA Monitoranschluss)
2 Audio Out (RCA Audioausgang)
8 RS-485 Serial Anschluss
3 Audio IN (RCA Audioeingang)
9 Alarm IN
4 HDMI (HDMI Monitor Anschluss)
10 Alarm Out
5 USB 3.0 (Anschluss für USB-Geräte)
11 Erdung
6 RS-232 Serial Anschluss (nur für Servicezwecke)
12 Power (Ein- und Ausschalter des Gerätes)
13 240 V AC (Stromanschluss)

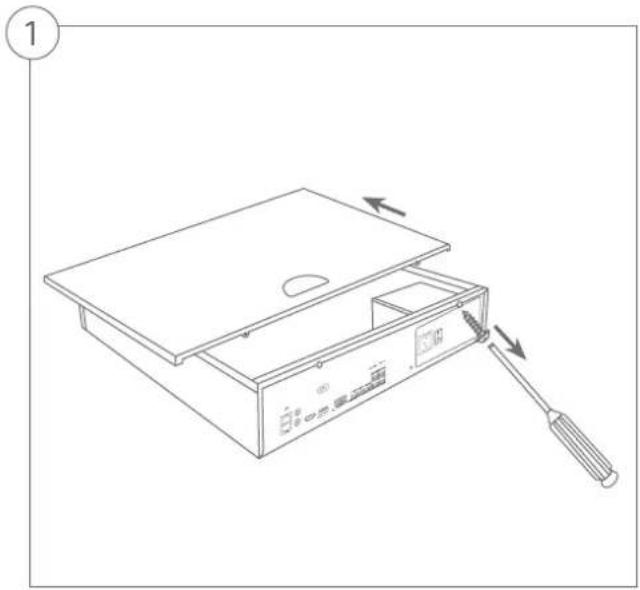

HARDWAREINSTALLATION

Geben Sie in das Feld „Neues Kennwort“ ein Passwort für den Admin-Benutzer ein.

Das Passwort muss den vorgegebenen Mindestanforderungen entsprechen. Empfehlung: Verwenden Sie ein möglichst komplexes Passwort, welches die Stufe „Stark“ aufweist.

2

Geben Sie hier ein Passwort ein, welches der Videorekorder nutzt um inaktive IP-Kameras zu aktivieren.

3

Das Gerät ist aktiviert und kann jetzt in vollem Umfang verwendet werden.

Die GUID Datei wird für das selbständige Zurücksetzen des Passworts benötigt.

Exportieren Sie die Datei auf einen USB-Stick und bewahren Sie diesen sicher auf.

Hinweis: Der Aktivierungsprozess ist aufgrund der gesetzten Standard-Sprache immer in Deutsch.

Sprachunabhängig können Sie den Rekorder mit dem ABUS IP-Installer über das Netzwerk aktivieren.

Admin Passwort:

PASSWORT ZURÜCKSETZEN

1

Sie können selbstständig das Admin Passwort ausschließlich über die GUID-Datei zurücksetzen.

Beachten Sie, dass die Datei ungültig wird, wenn das Passwort nachträglich geändert wird oder die GUID Datei bereits einmal verwendet wurde. In beiden Fällen muss manuell eine neue Datei erstellt werden.

2

GUID Import Lokales Interface:

Drücken Sie im lokalen Login-Dialog die Schaltfläche „Passwort vergessen“. Schließen Sie einen USB-Datenträger mit der gesicherten GUID-Datei an und wählen Sie die Datei aus. Drücken Sie die Schaltfläche „Import“, um das Passwort zurückzusetzen.

3

GUID Import Web-Interface:

Öffnen Sie die Web-Oberfläche Ihres Rekorders und drücken Sie die Schaltfläche „Passwort vergessen“. Schließen Sie einen USB-Datenträger mit der gesicherten GUID-Datei an und wählen Sie die Datei aus. Drücken Sie die Schaltfläche „Import“, um das Passwort zurückzusetzen.

Hinweis: Das Zurücksetzen des Admin-Passwortes ist ein kritischer und aufwendiger Vorgang. Stellen Sie daher sicher, dass, bei einer sicheren Aufbewahrung des Passwortes (Notiz in dieser Anleitung oder GUID-Datei auf einem externen Datenträger), Sie im Ernstfall Zugriff auf diese Daten haben. Planen Sie daher bei Erstinbetriebnahme diesen Fall mit ein und legen Sie fest wo und wie diese Daten aufbewahrt werden und wer Zugriff auf diese Daten hat.

Achtung: Muss das Passwort zurückgesetzt werden und es liegt weder die Passwort-Notiz noch die GUID-Datei vor (oder ist ungültig geworden), müssen Sie sich für diesen Vorgang an den technischen Support bei ABUS Security-Center wenden. Um das Passwort zusammen mit ABUS zurückzusetzen benötigen Sie am Objekt zwingend einen PC mit Netzwerkverbindung zum Rekorder, als auch Internetzugang zum Empfang von Daten, die über den technischen Support für Sie bereitgestellt werden. Sind diese Voraussetzungen nicht gegeben, ist ein Zurücksetzen des Passwortes am Rekorder nicht möglich.

SOFTWAREEINRICHTUNG

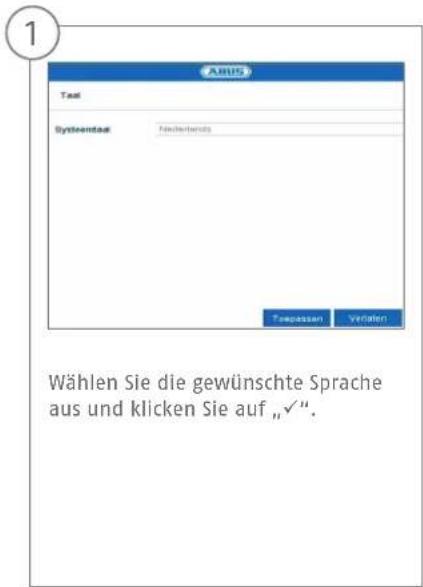

A.88175 Test SystemStatus: Niederheits Toepassen Verfüllen Wählen Sie die gewünschte Sprache aus und klicken Sie auf „√”.

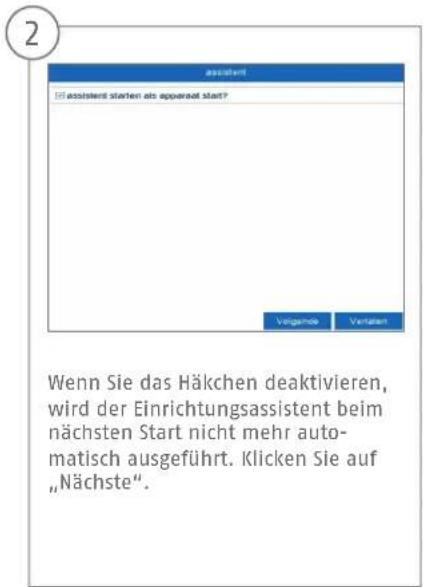

2 assistant assistant ■ assistent starten als appareat start? Volgames Verlassen Wenn Sie das Häkchen deaktivieren, wird der Einrichtungsassistent beim nächsten Start nicht mehr auto- matisch ausgeführt. Klicken Sie auf „Nächste“.

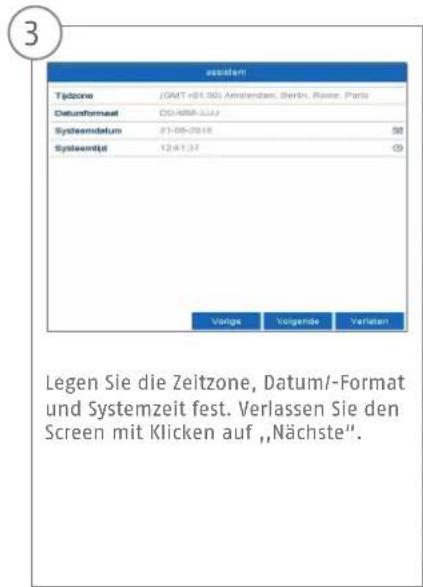

system Tidzone (GMT+01.00) Amsterdam, Berlin, Rome, Paris Datumformat 03-48M-22J Systemdatum 01-06-2018 58 Systemität 124137 03 Volge Volgende Verlassen Legen Sie die Zeitzone, Datum/-Format und Systemzeit fest. Verlassen Sie den Screen mit Klicken auf „Nächste“.

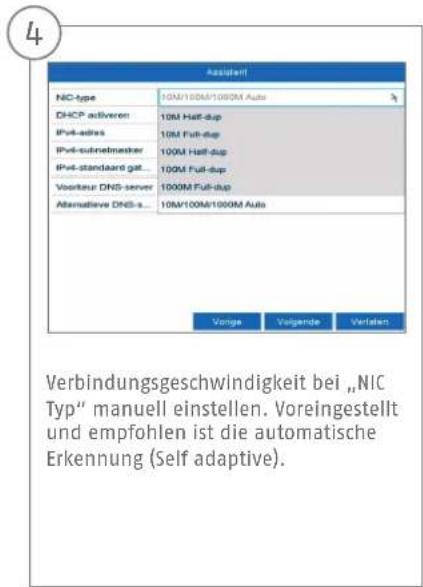

Resident! NIC-type 10M/100M/1000M Auto DHCP adiveren 10M Half-dup IPv4-adress 10M Full-dup IPv4-subnetmester 100M Half-dup IPv4-standard gat... 100M Full-dup Voorkeur DNS-server 1000M Full-dup Alternative DNS-s... 10M/100M/1000M Auto Varige Volgende Verfallen Verbindungsgeschwindigkeit bei „NIC Typ" manuell einstellen. Voreingestellt und empfohlen ist die automatische Erkennung (Self adaptive).

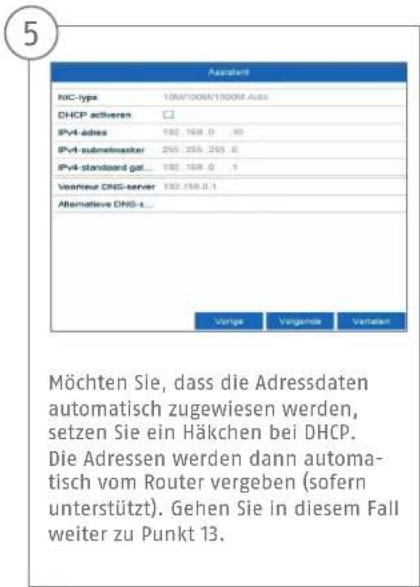

5 NIC-type 10M/100M/1300M Auto DHCP adheren SPV4-adres 192.198.0 10 SPV4-subsystemaster 255.255.255.0 IPV4-standard gel... 192.198.0 1 Voonteur DNS-server 192.198.0.1 Alternative DNS-1... Möchten Sie, dass die Adressdaten automatisch zugewiesen werden, setzen Sie ein Häkchen bei DHCP. Die Adressen werden dann automatisch vom Router vergeben (sofern unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 13.

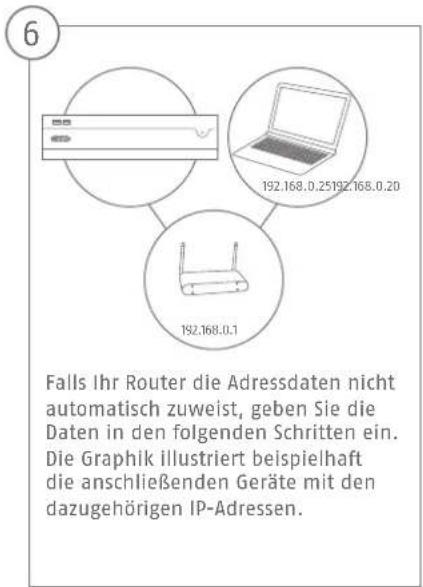

6 192.168.0.25 192.168.0.20 192.168.0.1 Falls Ihr Router die Adressdaten nicht automatisch zuweist, geben Sie die Daten in den folgenden Schritten ein. Die Graphik illustriert beispielhaft die anschließenden Geräte mit den dazugehörigen IP-Adressen.

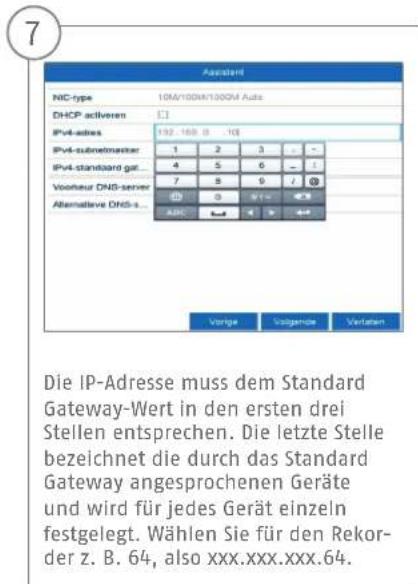

7 NIC-type 10M/100M/1000M Auto DHCP aciveren IPv4-adres 192.168.0.10 IPv4-subnetmaster 1 2 3 - IPv4-standard gat... 4 5 6 - + Voorneur DNB-server 7 8 9 / + Alternative DNB-s... 0 + + - A## 0 + + - Vorte 10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+10+ 4 Die IP-Adresse muss dem Standard Gateway-Wert in den ersten drei Stellen entsprechen. Die letzte Stelle bezeichnet die durch das Standard Gateway angesprochenen Geräte und wird für jedes Gerät einzeln festgelegt. Wählen Sie für den Rekorder z. B. 64, also xxx.xxx.xxx.64.

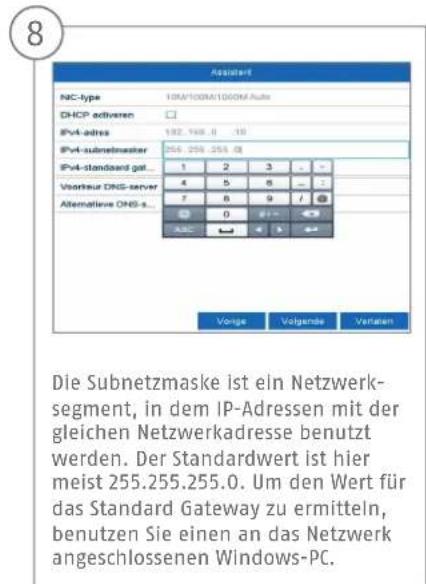

8 Assistant NC-type 10M/100M/1000M Auto DHCP activenen IPv4-adress 192.168.0 .10 IPv4-subnetmaster 256.255.255.0 IPv4-standard gel: 1 2 3 - Vortierur DNS-server 4 5 6 - Alternative DNS-s... 7 8 9 / ABC 0 +/- Vorge Volgende Vertaten Die Subnetzmaske ist ein Netzwerk- segment, in dem IP-Adressen mit der gleichen Netzwerkadresse benutzt werden. Der Standardwert ist hier meist 255.255.255.0. Um den Wert für das Standard Gateway zu ermitteln, benutzen Sie einen an das Netzwerk angeschlossenen Windows-PC.

9 NIC-type 10M/100M/100M Auto DHCP activeren IPv4-adress 182.164.8 .10 IPv4-subsystemaster 258.251.250.8 IPv4-standard.got... 182.164.8 .10 Voorieur DNS-server 1 2 3 - - Alternatives DNS-s... 4 5 6 - - 7 8 9 / + ABC 0 2+ - - Varige Volgences Variation Tragen Sie hier die IP-Adresse Ihres Routers ein. Sie können die Adresse mittels "cmd" und dem Befehl "ipconfig" auf Ihrem Windows PC ermitteln.

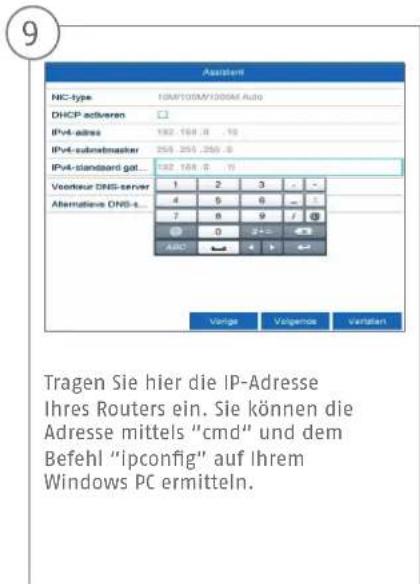

Der DNS Server "übersetzt" eine Internetadresse in eine IP-Adresse. Tragen Sie bei Bevorzugter DNS Server den Wert des Standard-Gateway ein.

11

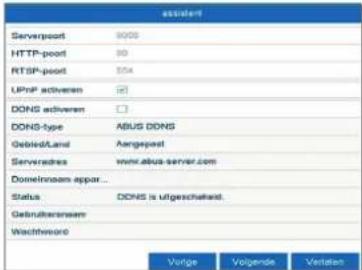

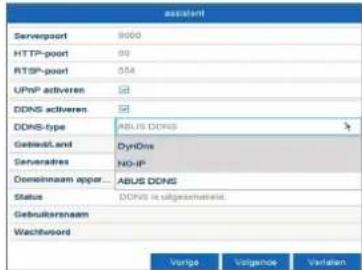

assident Serverpoint 8000 HTTP-point 80 RTSP-point 504 UPnP activeren ✓ DONS activeren □ DONS-type ABUS DDNG GeobledLand Aargepost Serveradress www.abus-server.com Domeinnaam appar... Status DONS is uitgeschaltet. Gebruiteransm Wachtword Vorige Volgende Variation

Hier können Sie Ihre Ports verwalten und bei Bedarf ändern. Wir empfehlen Ihnen die Standardwerte beizubehalten.

12

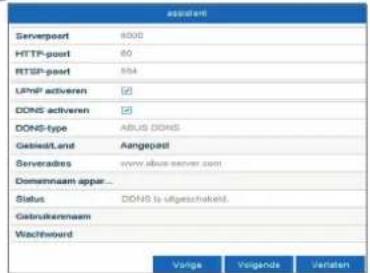

Wenn Sie einen Fernzugriff einrichten wollen, setzen Sie ein Häkchen im Feld DDNS. Wählen Sie nachfolgend Ihren DDNS Typen über das Eingabefeld aus.

13

Hinterlegen Sie anschließend die Serveradresse sowie den Geräte-Domain Name, Benutzername und Passwort. Wechseln sie zum Nächsten Screen mit „Nächste“.

14

assistent ■ Capazität Status Eigenschaft Type Vrjke ravnete ■ 817.02GB Normaal Lezen-sch. Lekse GMB □2 465.77GD Normaal Lezen-sch. Lekse GMB □17 GMB Offline Lezen-sch. NAS GMB Init Vortige Volgende Variation

Die installierte Festplatte muss vor der Benutzung initialisiert werden. Wählen Sie die zu initialisierende Festplatte aus.

15

assistant ■1. Capacitet Status Eigenschiep Type Verje numte ■ 617 9208 Normal Lezen-sch...Lakale OMD □2 465.770B Normaal Lezen-sch...Lakale OMD □17 OMD Offline Lezen-sch...NAG OMD Init Vorige Volgerende Verlaaten

Klicken Sie Init und bestätigen Sie die erfolgreiche Initialisierung mit OK. Wechseln Sie zum nächsten Screen mit „Nächste“.

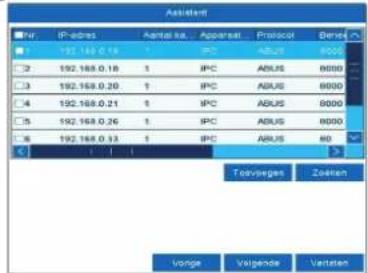

Klicken Sie auf „Suchen“ um nach vorhandenen Netzwerkkameras im Netzwerk zu suchen.

17

Assistant IP address Aantal sa. Apparsat Protocol Bench 192.168.0.18 IPC ABUS 9000 2 192.168.0.18 1 IPC ABUS 8000 3 192.168.0.20 1 IPC ABUS 8000 4 192.168.0.21 1 IPC ABUS 9000 5 192.168.0.26 1 IPC ABUS 8000 6 192.168.0.33 1 IPC ABUS 80 Testvorgen Zoeten Vorge Volgende Variaten

Nachfolgend fi nden Sie alle kompatiblen Netzwerkkameras. Wählen Sie anhand der Checkbox die gewünschten Netzwerkkameras aus und klicken Sie auf hinzufügen. Wechseln Sie zum nächsten Screen mit „Nächste“.

18

assistant Corrisu Bewegingsdetectis Volge OK Verfallen

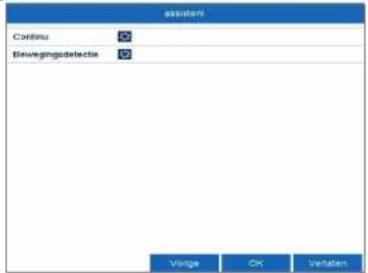

Wählen Sie die Aufzeichnungsart aus. Die können Zwischen „Dauer“ und „Bewegungserkennung wählen. Beenden Sie den Einrichtungsassistenten mit „OK“

SPEZIFIKATIONEN

Modell NVR10030

Netzwerk Throughput gesamt (Input/Output) 416 MBit/s (160 MBit/s/256 MBit/s)

Videokanäle IP 16

Monitorausgänge 1 x VGA(1080p:1920x1080p), 1 x HDMI(4k:3840x2160p)

Auflösung Liveansicht

12MP / 8MP / 6MP / 5MP / 4MP / 3MP / 1080p / UXGA / 720p /

VGA / 4CIF / DCIF / 2CIF / CIF / QCIF

Ansichten 1/4/6/8/9/16

Steuerung Maus

Gesamtbildrate (PAL) 400

Aufnahmemodi Manuell, Zeitplan, Bewegungserkennung, Alarm, Bewegungserkennung und Alarm, Bewegungserkennung oder Alarm, VCA

Suchmodi Nach Ereignis, Datum & Zeit, Smart-Search, VCA

Datensicherung 2 x USB 2.0, 1 x USB 3.0

Netzwerkanschluss 2x RJ45 10/100 /1000 Mbps

Netzwerkfunktionen Live-Ansicht, Wiedergabe, Datenexport, Einstellungen

Gleichzeitiger Netzwerkzugriff 128 Kameraverbindungen

ONVIF Profile S

Netzwerkkamera Protokolle ABUS Netzwerkkameras, Axis, Panasonic, Samsung, (siehe Kompatibilitätsliste www.abus.com)

Mobiler Zugriff iDVR Plus/HD (Apple iOS & Android)

Software ABUS CMS Software

DDNS Ja

NTP Ja

Relaisausgang 4 (Belastbarkeit: 12 V DC/1 A)

Alarmeingänge (NO/NC) 16

Alarmierung Akkustisches Warnsignal, OSD Signal, Email, VCA

Benutzerstufen 2 (max. 31 Benutzer)

Betriebsmodus Triplex

Sprache OSD Deutsch, Englisch, Französisch, Niederländisch, Dänisch,

Abmessungen (BxHxT) 450 x 95 x 440

Nettogewicht 6,3

Max. Betriebstemperatur 55

Max. Luftfeuchtigkeit 90

Min. Betriebstemperatur -10

Spannungsversorgung AC 100 - 240

Leistungsaufnahme <80

Zertifizierungen CE, C-Tick, RoHS II, REACH, FCC, Law Sarkozy conform

ANLEITUNG + SOFTWARE + APP

Anleitungen:

Weitere Anleitungen zur Bedienung der Web und Recorder Oberfläche finden Sie unter dem Reiter „Downloads“ in nachfolgendem Link: http://www.abus.com

Soft ware:

101 ABUS Central Monitor Station (CMS) überwachen, steuern und verwalten Sie die Videodaten Ihrer ABUS

er am PC:

www.abus.com

den Sie den ABUS IP Installer um Ihren Rekorder im Netzwerk zu suchen, Firmware Updates zu prüfen und Installieren, Anleitungen und Quickguides direkt auf Ihren PC herunterzuladen:

http://www.abus.com

App:

us/HD App

cht Ihnen den kostenfreien und

en Fernzugriff auf Ihren Rekorder:
