GEBRUIKSAANWIJZING NVR10030 ABUS

Aansluitingen en status-LED 54

Hardware-installatie 56

Systeemactivering 60

Wachtwoord resetten 61

Software-installatie 62

Specificaties 68

Handleiding + software + app 71

Français

assistant Serverpoort 9000 HTTP-poort 99 RTSP-poort 554 UPnP activeren 38 DDNS activeren 26 DDNS-type ABUS DDNS Gebruikland DynDNS Serveradres NO-IP Domeinnaam appar... ABUS DDNS Status DDNS is uitgeschweienst Gebruikersnaam Wachtvoord Vorge Volgence Variation

assident Serverport 8000 HTTP-port 80 RTSP-port 554 UPMP activeren ✓ DONS activeren ✓ DONS-type ABUS DONS Gebiedt,and Aangepost Serveradies www.ubuse-server.com Domennaam appar... Status DONS is uitgeschukkel. Gebruikernaam Wachtword Volge Volgende Variation

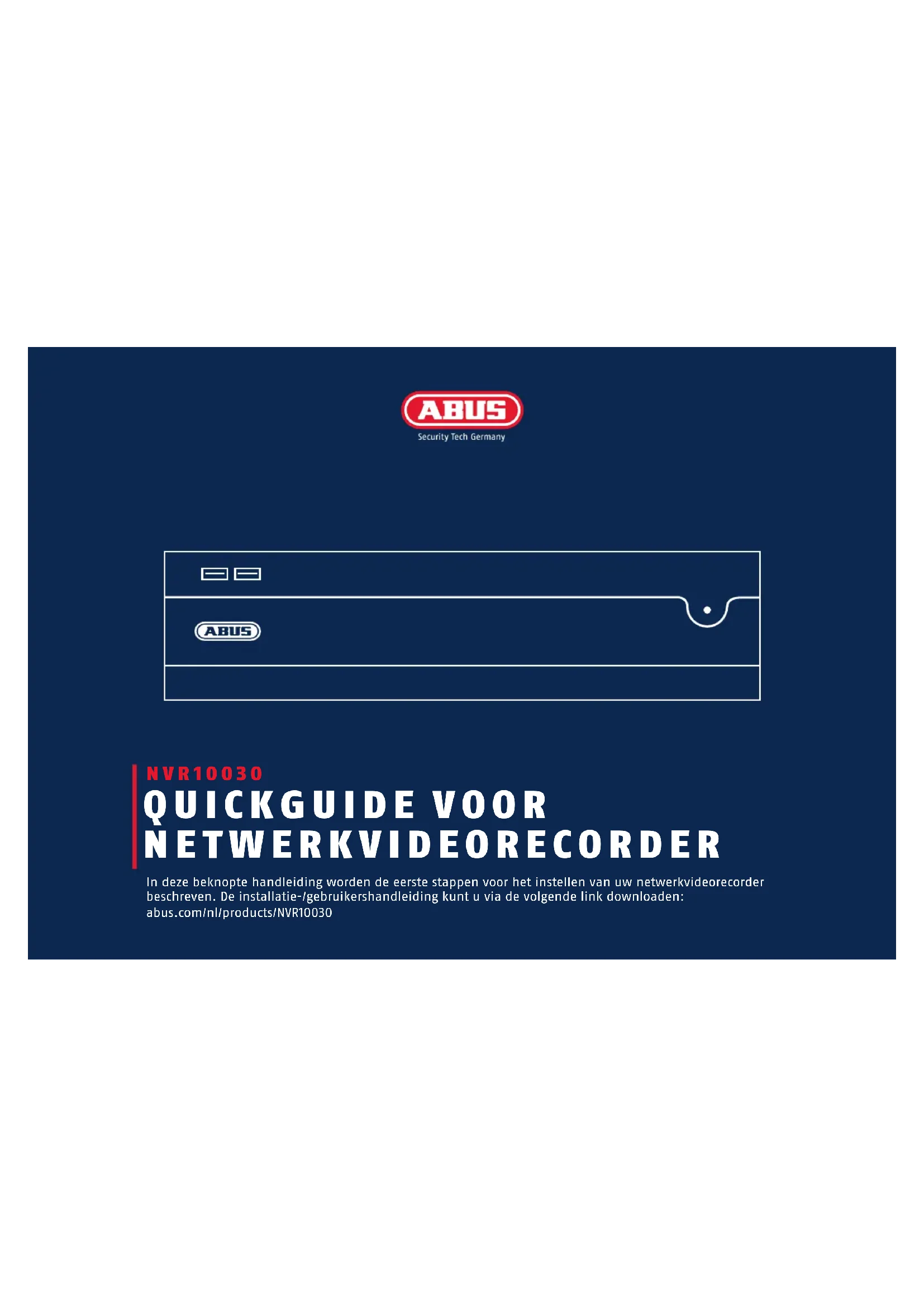

In deze beknopte handleiding worden de eerste stappen voor het instellen van uw netwerkvideorecorder beschreven. De installatie-/gebruikershandleiding kunt u via de volgende link downloaden: abus.com/nl/products/NVR10030

Hartelijk dank dat u één van onze producten gekocht heeft. Dit apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn (2014/30/EU), laagspanningsrichtlijn (2014/35/EG) en RoHS-richtlijn (2011/65/EU).

De conformiteit is aangetoond. De betreffende verklaringen en documenten zijn bij de fabrikant gedeponeerd: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Om deze standaard te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze handleiding in acht te nemen! Lees voorafgaande aan de ingebruikneming van het product de complete gebruikershandleiding door, en houdt u zich aan de bedienings- en veiligheidsinstructies!

Alle genoemde firmanamen en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden. Mocht u nog vragen hebben, neemt u dan contact op met uw speciaalzaak!

LEVERINGSOMVANG

16-kanaals netwerkvideorecorder

• 3x netsnoer (DE, UK, AUS)
- 4x SATA-kabel en schroeven voor harde schijven
- Houders en schroeven voor serverkast
• Draadloze USB-muis
- Quickguide
• Veiligheidsinstructies
• Algemene informatie
- Cd (software)

Houd sterke magneetvelden uit de buurt van de recorders.

Zorg voor een niet onderbreekbare voeding.

Houd vloeistoffen uit de buurt van de recorder.

Gebruik en bewaar de recorder alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Schakel de recorder uit, voordat u randapparatuur aansluit of verwijdert.

Let erop dat er altijd voldoende ventilatie is.

AANSLUITINGEN EN STATUS- LED

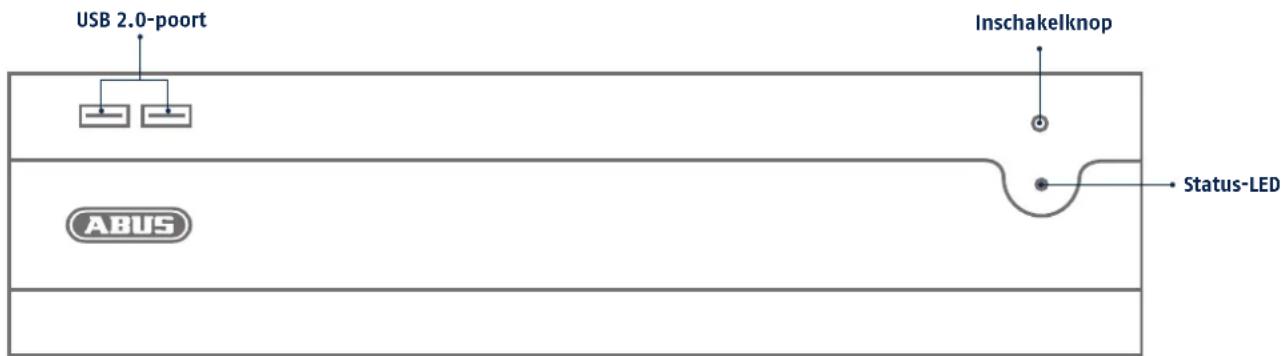

USB 2.0-poort Inschakelknop Status-LED ABUS

LED	Melding
Permanent blauw branden	Recorder is opgestart en gebruiksklaar
Snel blauw knipperen	Recorder start
Rood branden	Systeemfout: netwerkkabel los, HDD fout, camera offline
Langzaam blauw knipperen	Recorder schakelt uit
Uit	Recorder is uitgeschakeld

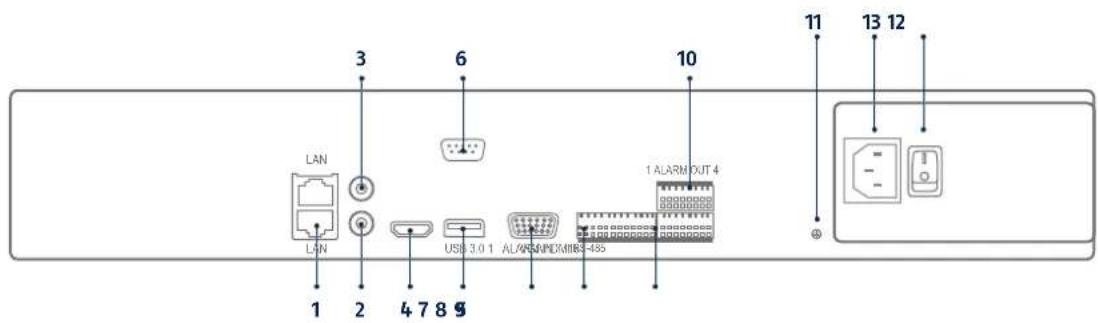

LAN LAN 1 2 4 7 8 9 3 6 10 1 ALARM OUT 4 11 13 12

1 2x LAN (RJ45-aansluiting)
7 VGA (VGA-monitoraansluiting)
2 Audio Out (RCA audio-uitgang)
8 RS-485 seriële aansluiting
3 Audio IN (RCA audio-ingang)
9 Alarm IN
4 HDMI (HDMI-monitoraansluiting)
10 Alarm Out
5 USB 3.0 (aansluiting voor USB-apparaten)
11 Aarde
6 RS-232 seriële aansluiting (alleen voor servicedoeleinden)
12 Power (in- en uitschakelknop apparaat)
13 240 V AC (stroomaansluiting)

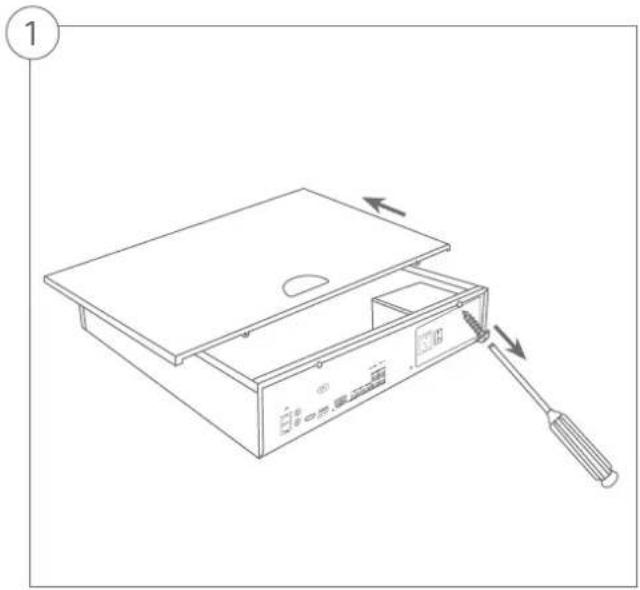

HARDWARE-INSTALLATIE

Voer in veld 'Nieuw wachtwoord' een wachtwoord voor de admin-gebruiker in. Het wachtwoord moet voldoen aan de aangegeven minimale vereisten. Aanbeveling: Gebruik een zo complex mogelijk wachtwoord met het niveau 'Sterk'.

2

Voer hier een wachtwoord in dat de videorecorder gebruikt om inactieve IP-camera's te activeren.

3

Het apparaat is geactiveerd en kan in volle omvang worden gebruikt.

Om het wachtwoord zelf te resetten heeft u het GUID-bestand nodig. Exporteer het bestand naar een USB-stick en bewaar de stick op een veilige plaats.

Aanwijzing: Het activeringsproces is op grond van de ingestelde standaardtaal altijd in het Duits. U kunt de recorder met de ABUS IP-installer taalonafh ankelijk via het netwerk activeren.

Administratorwachtwoord:

WACHTWOORD RESETTEN

1

U kunt het administratorwachtwoord alleen zelf resetten met behulp van het GUID-bestand.

Als het wachtwoord achteraf wordt gewijzigd of het GUID-bestand al een keer is gebruikt, wordt het bestand ongeldig. In beide gevallen moet de harde schijf worden vervangen.

2

Lokale interface GUID-import:

Op het lokale inlogscherm drukt u op de knop 'Wachtwoord vergeten'. Sluit de USB-stick met het opgeslagen GUID-bestand aan en selecteer het bestand. Druk op de knop 'Import' om het wachtwoord te resetten.

3

Webinterface GUID-import:

Open de webinterface van uw recorder en druk op de knop 'Wachtwoord vergeten'. Sluit de USB-stick met het opgeslagen GUID-bestand aan en selecteer het bestand. Druk op de knop 'Import' om het wachtwoord te resetten.

Aanwijzing: Het resetten van het administratorwachtwoord is een kritisch en complex proces. Zorg er daarom voor dat u altijd toegang heeft tot het veilig opgeborgen wachtwoord (notitie in deze handleiding of GUID-bestand op een extern opslagmedium). Houd reeds bij de eerste inbedrijfname rekening met een dergelijk voorval en bepaal waar en hoe u deze gegevens bewaart en wie toegang heeft tot de gegevens.

Let op: Als het wachtwoord moet worden gereset en noch een notitie van het wachtwoord, noch het GUID-bestand beschikbaar zijn (of als het GUID-bestand ongeldig is geworden), moet u hiervoor contact opnemen met de technische support bij het ABUS Security-Center. Om het wachtwoord samen met ABUS te resetten, heeft u een pc nodig die via een netwerk verbonden is met de recorder en toegang heeft tot het internet voor de ontvangst van de door de technische support beschikbaar gestelde gegevens. Als niet is voldaan aan deze voorwaarden, kan het wachtwoord voor de recorder niet worden gereset.

SOFTWARE- INSTALLATIE

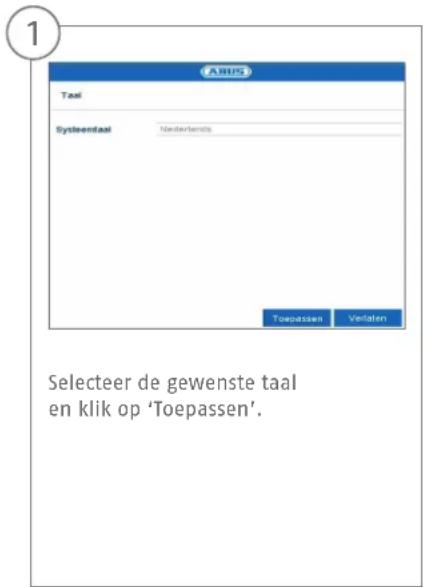

1 A BRIPS Taal Systemaat Naderbends Toepassen Verloten Selecteer de gewenste taal en klik op 'Toepassen'.

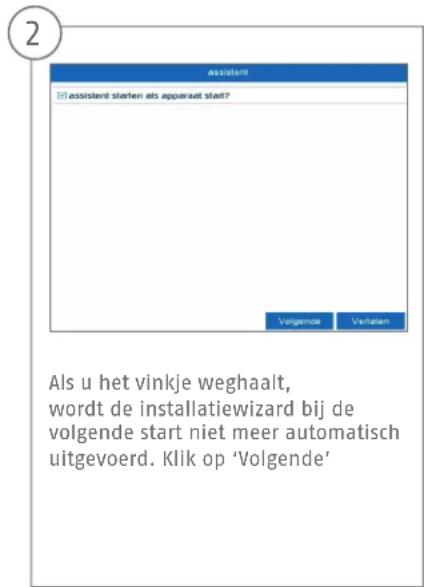

2 assistent □ assistent starten als apparaat start? Volgende Verlaten Als u het vinkje weghaalt, wordt de installatiewizard bij de volgende start niet meer automatisch uitgevoerd. Klik op 'Volgende'

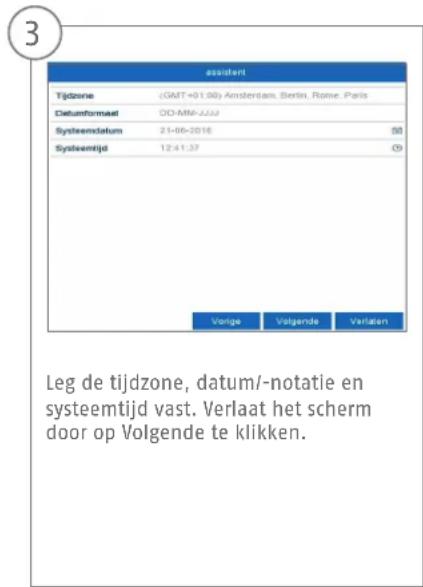

assident Tijdzone (GMT+01.96) Amsterdam, Berlin, Rome, Paris Datumformat DD-MM-2333 Systemdatum 21-06-2016 Systemtijd 12:41:37 Vorige Volgende Variation Leg de tijdzone, datum/-notatie en systeemtijd vast. Verlaat het scherm door op Volgende te klikken.

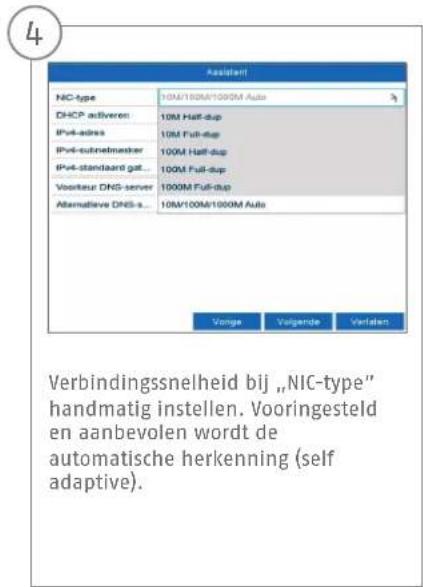

Assistent NC-type 10M/100M/1000M Auto DHCP adiveren 10M Half-dup IPv4-adress 10M Full-dup IPv4-cutnelmester 100M Half-dup IPv4-standard gat... 100M Full-dup Voorkeur DNS-server 1000M Full-dup Alternative DNS-s... 10M/100M/1000M Auto Varige Volgende Varleten Verbindingssnelheid bij „NIC-type" handmatig instellen. Vooringesteld en aanbevolen wordt de automatische herkenning (self adaptive).

Assistent NIC-type 10M/100M/1300M Auto DHCP activeren IPV4-adres 192.168.0 10 IPV4-subnetmaster 255.255.255.0 IPV4-standard get... 192.168.0 1 Voorteur DNS-server 192.168.0.1 Alternative DNS-1... Als u wilt dat de adresgegevens automatisch worden toegewezen, vinkt u DHCP aan. De adressen worden dan automatisch door de router toegewezen (voor zover dat ondersteund wordt). Ga in dit geval verder met punt 13.

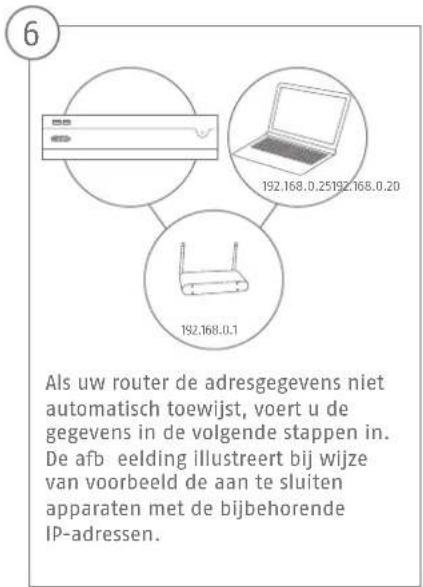

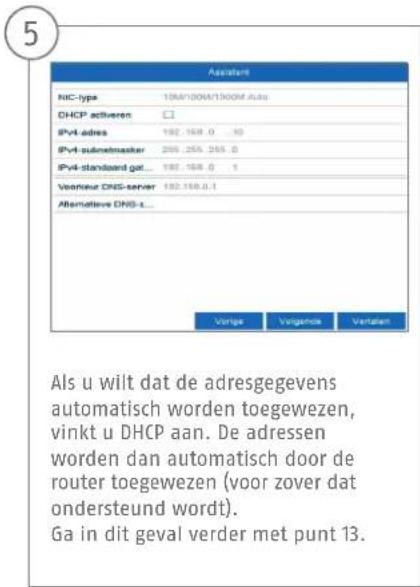

6 192.168.0.25192.168.0.20 192.168.0.1 Als uw router de adresgegevens niet automatisch toewijst, voert u de gegevens in de volgende stappen in. De afb eelding illustreert bij wijze van voorbeeld de aan te sluiten apparaten met de bijbehorende IP-adressen.

7

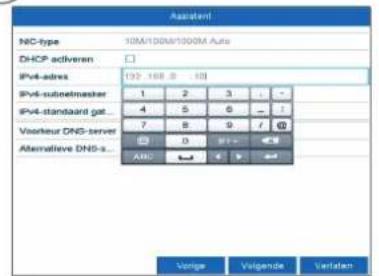

Aastrlei NC-type 10M/100M/1000M Auto DHCP activyen IPv4-adres 192 168.0 - 10 IPv4-subnetmaster 1 2 3 - IPv4-standaard gat_ 4 5 6 - Voorheur DNS-server 7 8 9 f Alternative DNS-s ABC 0 FPC Volge Volgende Verlaten

Het IP-adres moet overeenkomen met de eerste drie cijfers in de waarde voor standaardgateway. Het laatste cijfer duidt op de door de standaardgateway benaderde apparaten en wordt individueel voor ieder apparaat vastgelegd. Als u bijvoorbeeld voor de recorder 64 selecteert, dus xxx.xxx. xxx.64.

8

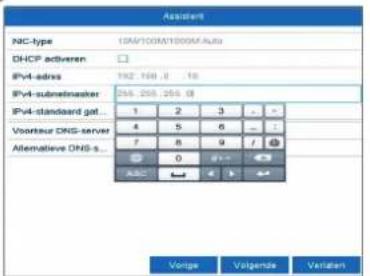

Asset NC-type 10M/100M/1000M/AUG DHCP activeren IPv4-adress 192.168.0 .18 IPv4-subnetmaster 256.258.256.0 IPv4-standard gat... 1 2 3 ... Voorteur DNS-server 4 5 6 ... Alternative DNS-s... 7 8 9 / ASC 0 +/- Voltage Volgende Variation

Het subnetmasker is een netwerksegment, waarin de IP-adressen met hetzelfde netwerkadres worden gebruikt. De standaardwaarde is hier meestal 255.255.255.0. Om de waarde voor de standaardgateway te bepalen, gebruikt u de op het netwerk aangesloten Windows-pc.

9

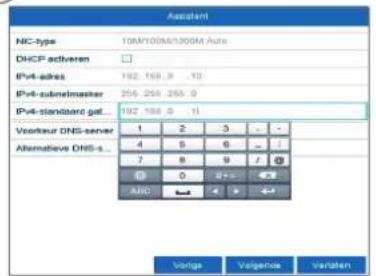

Austien NC-type 10M/100M/1300M Auto DHCP-activeren IPv4-adres 192.168.8 ...10 IPv4-subtelmaster 256.256.255.0 IPv4-standard gat... 192.168.0 ...11 Voriktor DNS-server 1 2 3 ... - Alternative DNS-s... 4 5 6 ... / ABC 7 8 9 / ? + 0 ++ < + Voltage Volgences Vortien

Vul hier het IP-adres van uw router in. U kunt het adres bepalen met 'cmd' en het commando 'ipconfig' op uw Windows-pc.

De DNS-server 'vertaalt' een internetadres in een IP-adres. Voer bij „Voorkeur DNS-server" de waarde van de standaardgateway in.

11

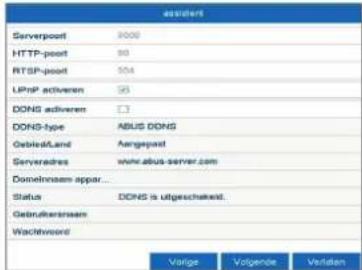

assident Serverpoint 8000 HTTP-point 80 RTSP-point 504 LPnP activeren 23 DONG activeren □ DONG-type ABUS DONG GableLand Aangepoint Serveradres www.abus-server.com Domeninssam appar... Status DONG is uitgeschakend. Gebruitermsamen Wachtword Volge Volgerie Volaten

Hier kunt u uw poorten beheren en indien nodig wijzigen. Wij adviseren om de standaardwaarden te behouden.

12

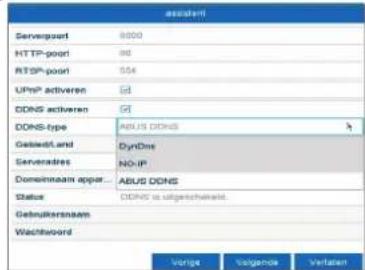

assident Serverpoint 8000 HTTP-point 80 RTOP-point 554 UPnP activyen 63 ODNS activyen GT ODNS-type ABUS ODNS Gelwert und DynDns Serveradres NO-IP Domainnaam appar... ABUS ODNS Status ODNS is uitgeschwerte. Gehnuktersnaam Wachlebeord Verge Verjense Variation

Als u een toegang op afstand wilt inrichten, vinkt u het veld DDNS aan. Selecteer vervolgens uw DDNS-type via het invoerveld.

13

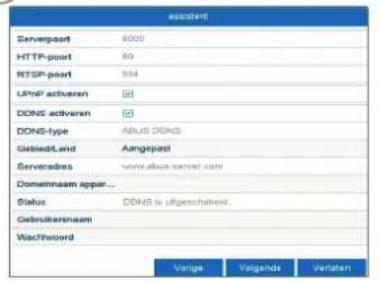

asbest Serverport 8000 HTTP port 50 RTSP port 654 UPDP activeren DDNS activeren DDNS-type ABUS DDNS GebriebLand Aangepost Serveradress www.abus-server.com Domeinnaam appar... Status DDNS is Ufgegeschänen. Gebruikernnaam WachRecord Volga Volgende Veraten

Vul daarna het serveradres, de domeinnaam van het apparaat, de gebruikersnaam en het wachtwoord in. Ga naar het volgende scherm met 'Volgende'.

14

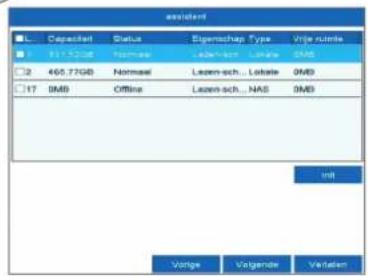

assident L: Capacitelt Status Eigenschapp Type Volje rufente ■ 117.50GB Normaal Abstige, Losste OMB □ 468.77GB Normaal Lezen-sch...Lobate OMB □ 17 OMB Offline Lezen-sch...NAS OMB Init Volge Volgende Variation

De geïnstalleerde harde schijf moet voor gebruik worden geïntialiseerd. Selecteer de te initialiseren harde schijf.

15

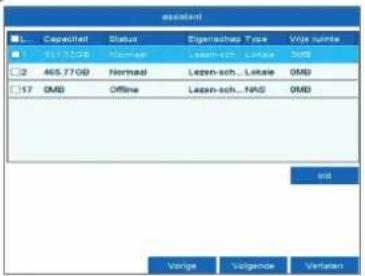

accenti L: Capacitiel Status Eigemache Type Veje nulme 1 317.70GB Normal Lezen-sch... Linkse 0MB 2 465.77GD Normal Lezen-sch... Linkse 0MB 317 0MB Offline Lezen-sch... NAG 0MB End Vorige Volgende Variation

Klik op Init en bevestig de succesvolle initialisatie met OK. Ga naar het volgende scherm met 'Volgende'.

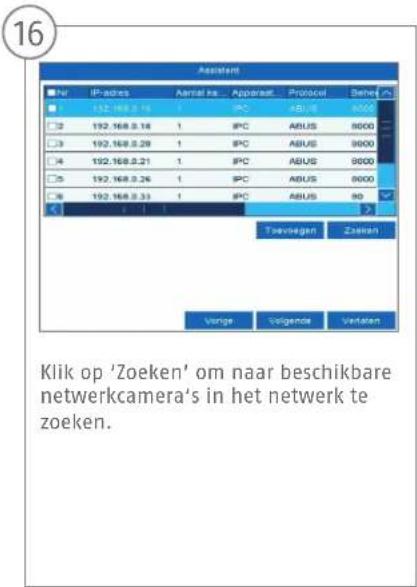

16 Assistant Nr IP-adres Aerial No Apparaat Protocol Bebe 1 192.168.3.16 1 IPC ABUS 9000 2 192.168.3.16 1 IPC ABUS 9000 3 192.168.3.29 1 IPC ABUS 9000 4 192.168.3.21 1 IPC ABUS 9000 5 192.168.3.26 1 IPC ABUS 9000 6 192.168.3.33 1 IPC ABUS 90 Tavvisagen Zoeken Vorige Selgende Vertaken Klik op 'Zoeken' om naar beschikbare netwerkcamera's in het netwerk te zoeken.

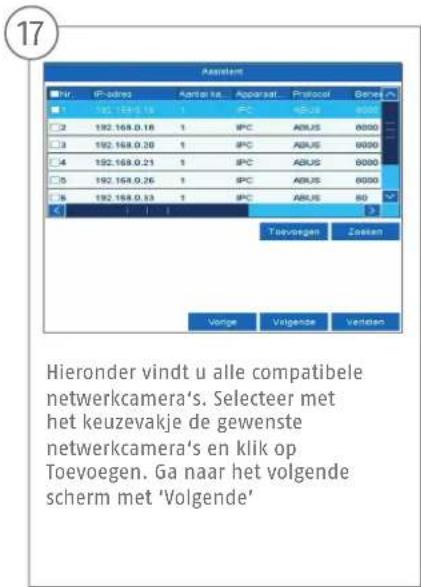

17 A##entem Hir. IP-solres A##tai ris.. Apparaat. Protocol B###s 1 192.168.0.16 1 IPC ABUS 8000 2 192.168.0.18 1 IPC ABUS 8000 3 192.168.0.20 1 IPC ABUS 8000 4 192.168.0.21 1 IPC ABUS 8000 5 192.168.0.26 1 IPC ABUS 8000 6 192.168.0.33 1 IPC ABUS 80 Toevoegen Zoeken Vorge Volgende Varden Hieronder vindt u alle compatibele netwerkcamera's. Selecteer met het keuzevakje de gewenste netwerkcamera's en klik op Toevoegen. Ga naar het volgende scherm met 'Volgende'

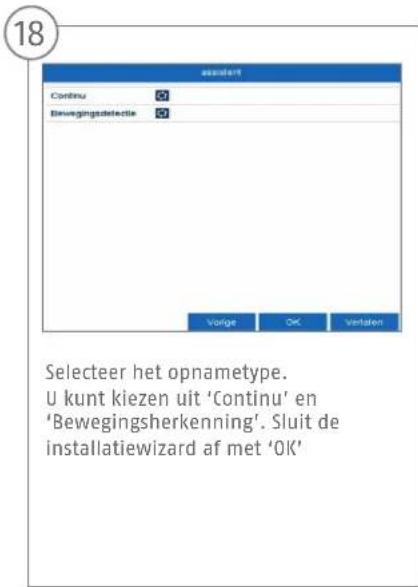

18 assident Continue Bewegingsdetele Vorge OK Veraten Selecteer het opnametype. U kunt kiezen uit 'Continu' en 'Bewegingsherkenning'. Sluit de installatiewizard af met 'OK'

SPECIFICATIES

Model NVR10030

Netwerk Throughput totaal (Input/Output) 416 MBit/s (160 MBit/s/256 MBit/s)

Videokanalen IP 16

Monitoruitgangen 1 x VGA(1080p:1920x1080p), 1 x HDMI(4k:3840x2160p)

Resolutie liveweergave

12MP / 8MP / 6MP / 5MP / 4MP / 3MP / 1080p / UXGA / 720p / VGA / 4CIF / DCIF / 2CIF / CIF / QCIF

Weergaven 1/4/6/8/9/16

Besturing Muis

Totale beeldfrequentie (PAL) 400

Opnamemodi Handmatig, tijdschema, bewegingsdetectie, alarm, bewegingsdetectie en alarm, bewegingsdetectie of alarm, VCA

Zoekmodi Naar gebeurtenis, datum en tijd, Smart-Search, VCA

Gegevensback-up 2 x USB 2.0, 1 x USB 3.0

Netwerkaansluiting 2x RJ45 10/100 /1000 Mbps

Netwerkfuncties Live-beeldweergave, afspelen, gegevensexport, instellingen

Gelijktijdige netwerktoegang 128 cameraverbindingen

ONVIF Profielen S

Protocollen netwerkcamera

ABUS-Netwerk camera's, Axis, Panasonic, Samsung, (zie compatibiliteitsoverzicht op www.abus.com)

Mobiele toegang iDVR Plus/HD (Apple iOS en Android)

Video Content Analysis (VCA)	Tripwire Detection, Intrusion Detection, Face Detection, Defocus Detection, Scene Change Detection, PIR-Alarm
Relaisuitgang 4 (belastbaarheid: 12 V DC/1 A)
Alarmingangen (NO/NC) 16
Alarmering Akoestisch waarschuwingssignaal, OSD-signaal, e-mail, VCA
Gebruikersniveaus 2 (max. 31 gebruikers)
Bedrijfsmodus Triplex
Taal OSD Duits, Engels, Frans, Nederlands, Deens,
Afmetingen (bxhxd) 450 x 95 x 440
Nettogewicht 6,3
Max. bedrijfstemperatuur 55
Max. luchtvochtigheid 90
Min. bedrijfstemperatuur -10
Voedingsspanning AC 100 - 240
Opgenomen vermogen <80
Certificeringen CE, C-Tick, RoHS II, REACH, FCC, Law Sarkozy conform

HANDLEIDING + SOFTWARE + APP

Handleidingen:

Meer handleidingen voor de bediening van de web- en recorderinterface vindt u op het tabblad 'Downloads' via de volgende link: http://www.abus.com

Soft ware:

01 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogegevens van uw corder op de pc: www.abus.com

de ABUS IP Installer om uw recorder in het netwerk te zoeken, fi rmware-updates te controlleren en te installeren, handleidingen en Quickguides direct op uw PC te downloaden: http://www.abus.com

App:

s/HD App krijgt u gratis en snel nd toegang tot uw recorder:
