Caractéristique	Détails
Type de produit	Non catégorisé
Dimensions	Non spécifiées
Poids	Non spécifié
Alimentation	Non spécifiée
Connectivité	Non spécifiée
Utilisation	Non spécifiée
Maintenance	Non spécifiée
Sécurité	Non spécifiée
Garantie	Non spécifiée
Informations supplémentaires	Non spécifiées

FOIRE AUX QUESTIONS - NVR10030 ABUS

Que faire si le NVR ABUS NVR10030 ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de brancher l'appareil sur une autre prise.

Comment réinitialiser le NVR ABUS NVR10030 ?

Pour réinitialiser le NVR, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le NVR ABUS NVR10030 ne détecte pas les caméras, que faire ?

Assurez-vous que les caméras sont compatibles et correctement connectées au même réseau. Vérifiez également les paramètres de configuration réseau du NVR.

Comment accéder aux enregistrements sur le NVR ABUS NVR10030 ?

Connectez-vous à l'interface utilisateur via un navigateur web ou une application mobile, et accédez à la section 'Enregistrements' pour visualiser ou exporter les vidéos.

Comment mettre à jour le firmware du NVR ABUS NVR10030 ?

Téléchargez la dernière version du firmware depuis le site officiel d'ABUS, puis suivez les instructions sur l'interface utilisateur pour procéder à la mise à jour.

Que faire si la connexion réseau du NVR ABUS NVR10030 est instable ?

Vérifiez la qualité de votre connexion internet, redémarrez le routeur, et assurez-vous que le NVR est à une distance raisonnable du routeur pour un signal optimal.

Comment configurer les alertes de détection de mouvement sur le NVR ABUS NVR10030 ?

Accédez aux paramètres de chaque caméra dans l'interface utilisateur, activez la détection de mouvement et configurez les zones et les niveaux de sensibilité selon vos préférences.

Le NVR ABUS NVR10030 fait du bruit, est-ce normal ?

Un léger bruit de ventilateur est normal, mais si le bruit devient fort ou inhabituel, vérifiez si l'appareil est propre et qu'il n'y a pas de blocages.

Comment sauvegarder mes vidéos enregistrées sur le NVR ABUS NVR10030 ?

Vous pouvez sauvegarder vos vidéos en les exportant sur un périphérique USB ou sur votre ordinateur via l'interface utilisateur.

Où puis-je trouver le manuel d'utilisation du NVR ABUS NVR10030 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'ABUS dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI NVR10030 ABUS

Contenu de la livraison 75

Avertissements 76

Raccordements & LED d'état 77

Installation matérielle 79

Activation du système 83

Réinitialiser le mot de passe 84

Installation - Logiciel 85

Spécifications 91

Manuel + logiciel + application 94

Dansk

Indhold i kassen: 98

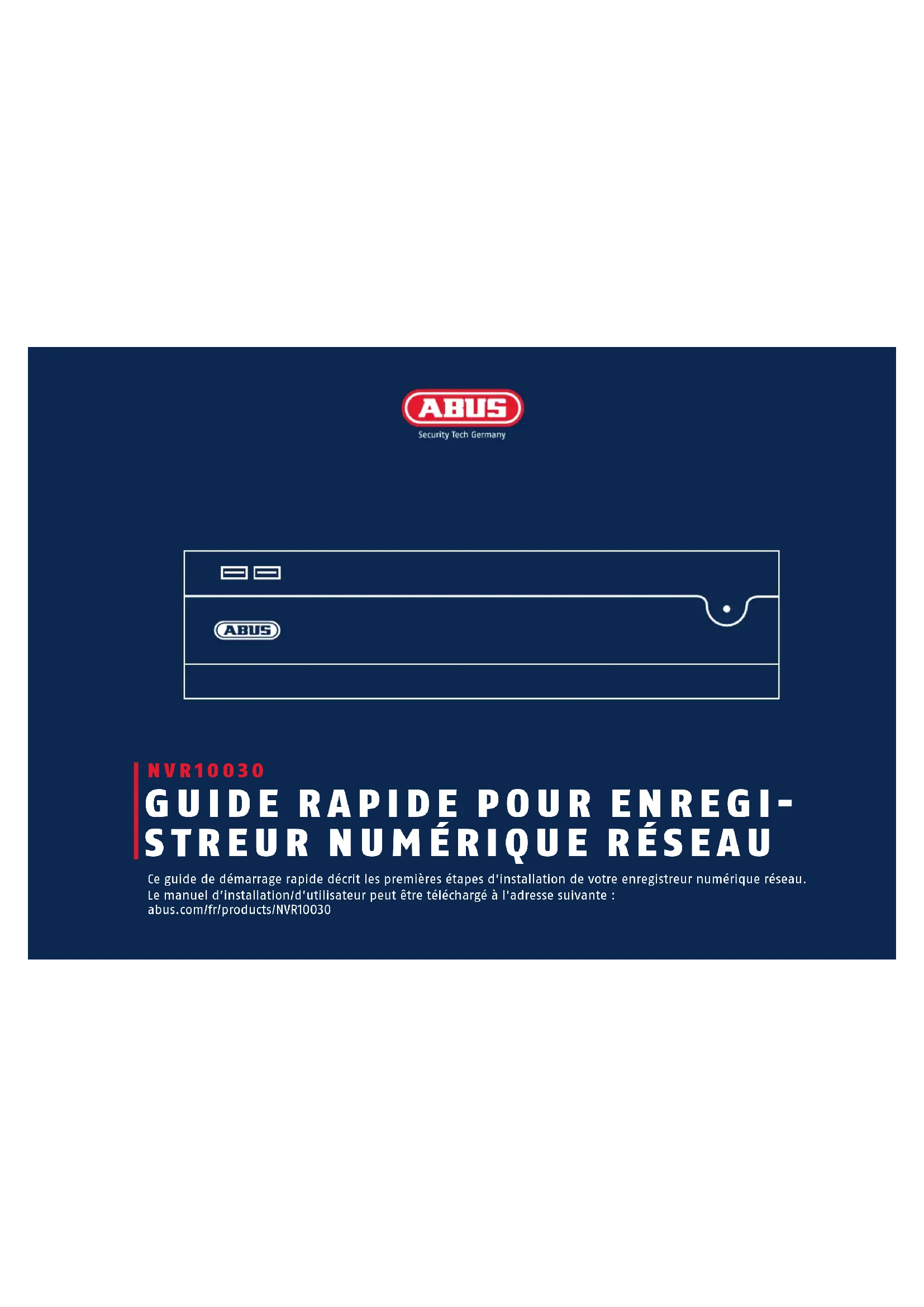

Ce guide de démarrage rapide décrit les premières étapes d'installation de votre enregistreur numérique réseau. Le manuel d'installation/d'utilisateur peut être téléchargé à l'adresse suivante : abus.com/fr/products/NVR10030

ABUS

Chère cliente, cher client,

Nous vous remercions d'avoir porté votre choix sur l'un de nos produits. Cet appareil est conforme aux exigences des directives européennes suivantes : directive CEM (2014/30/UE), directive concernant le matériel électrique basse tension (2014/35/UE) et directive RoHS (2011/65/UE).

Sa conformité a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant : ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Allemagne.

En tant qu'utilisateur, vous avez l'obligation de respecter les consignes délivrées par le manuel d'utilisateur afin de ne pas nuire à la conformité du produit tout en préservant le bon fonctionnement de l'appareil. Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et les descriptions de produits

CONTENU DE LA LIVRAISON

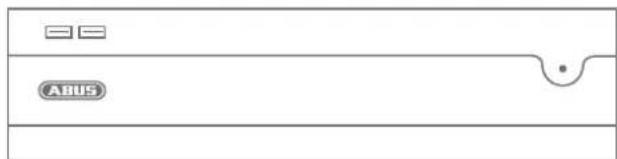

Enregistreur vidéo réseau 16 canaux

• 3 câbles secteur (DE, UK, AUS)
• 4 câbles SATA et vis pour disques durs
• Supports et vis pour rack de serveur
- Souris sans fil USB
• Guide de démarrage rapide
- Consignes de sécurité
• Informations générales
• CD (logiciel)

L'enregistreur ne doit pas être exposé à des champs magnétiques puissants.

Veillez à ce que l'alimentation électrique ne soit pas interrompue.

Ne renversez pas de liquides sur l'enregistreur.

Utilisez et stockez l'enregistreur en respectant toujours les conditions d'utilisation conseillées par le fabricant.

Éteignez l'enregistreur avant de brancher ou de retirer des périphériques

Veillez à ce que la ventilation soit toujours suffisante.

RACCORDEMENTS & LED D'ÉTAT

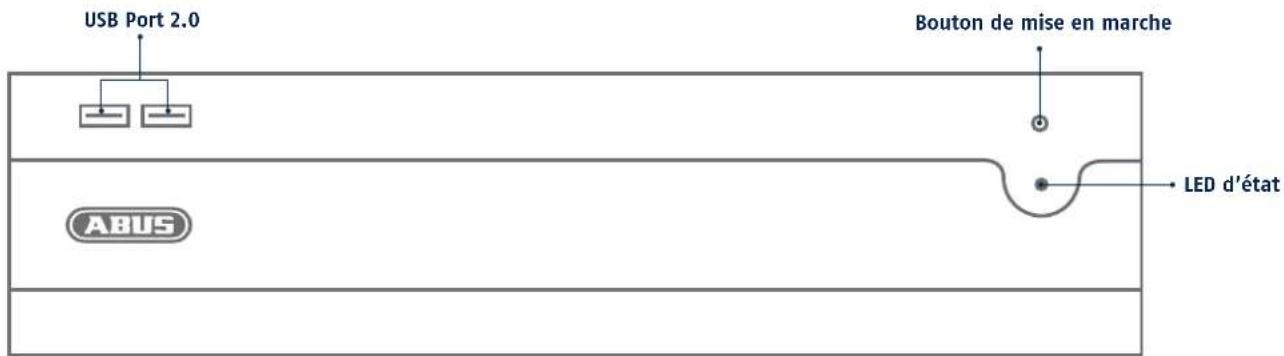

USB Port 2.0 Bouton de mise en marche LED d'état ABUS

LED	Message
Lumière bleue permanente	L'enregistreur est démarré et opérationnel
Clignotement bleu rapide	L'enregistreur démarre
Lumière rouge	Erreur système : Câble réseau débranché, Erreur DD,Caméra hors ligne
Clignotement bleu lent	L'enregistreur s'arrête
Éteinte	L'enregistreur est éteint

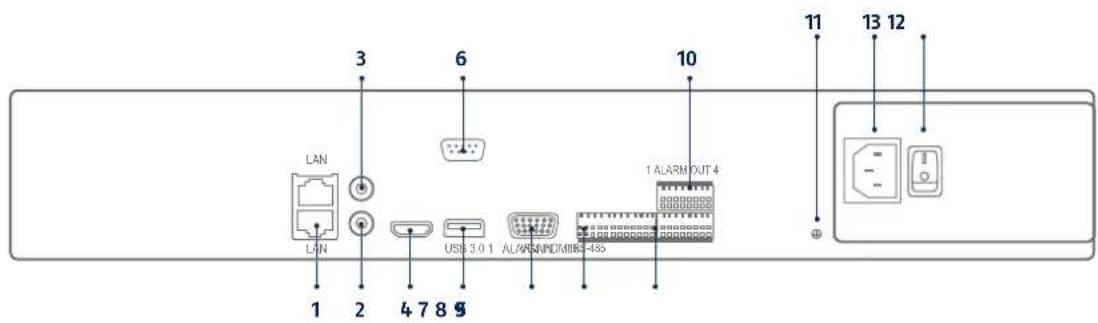

LAN LAN 1 2 4 7 8 9 3 6 10 1 ALARM OUT 4 11 13 12

1 2 LAN (connexion RJ45)
2 Audio Out (sortie audio RCA)
3 Audio IN (entrée audio RCA)
4 HDMI (raccordement écran HDMI)
5 USB 3.0 (connexion pour appareils USB)
6 Port série RS-232 (à des fins de maintenance uniquement)
7 VGA (raccordement écran VGA)
8 Port série RS-485
9 Alarme IN
10 Alarme Out
11 Mise à la terre
12 Alimentation (interrupteur marche/arrêt de l'appareil)
13 240 V AC (branchement électrique)

INSTALLATION MATÉRIELLE

Salsissez un mot de passe pour l'utilisateur administrateur dans le champ « Nouveau mot de passe ». Le mot de passe doit répondre aux exigences minimales indiquées. Recommandation : utilisez un mot de passe complexe, de niveau « Fort ».

New Database Create and create your Database Table Set to create database tables in the table • Create a table with a database name (e.g. 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 • Create a table with a database name (e.g. 10000000000000000000000000000000000000000000000000000000000000000 • Create a table with a database name (e.g. 12588888888888888888888888888888888888888888888888888888888888888888888888888888888 • Create a table with a database name (e.g. 12597333333333333333333333333333333333333333333333333333333333333333333333333333

Entrez un mot de passe ici, que le enregistreur vidéo utilise pour activer les caméras IP inactives.

L'appareil est activé et peut désormais être pleinement utilisé.

Le fi chier GUID est nécessaire pour la réinitialisation autonome du mot de passe. Exportez le fi chier sur une clé USB et conservez-la en lieu sûr.

Remarque : en raison de la langue réglée par défaut, le processus d'activation a toujours lieu en allemand. Indépendamment de la langue, vous pouvez activer l'enregistreur via le réseau à l'aide du programme d'installation IP.

Mot de passe administrateur :

RÉINITIALISER LE MOT DE PASSE

1

Vous pouvez uniquement réinitialiser vous-même le mot de passe administrateur via le fichier GUID.

Veuillez noter que le fichier n'est pas valide si le mot de passe a été modifié ultérieurement ou si le fichier GUID a déjà été utilisé. Dans les deux cas, un nouveau fichier doit être créé manuellement.

2

Interface locale d'importation GUID :

Dans la boîte de dialogue locale de connexion, cliquez sur le bouton « Mot de passe oublié ». Connectez un disque USB avec le fichier GUID sauvegardé et sélectionnez le fichier. Appuyez sur le bouton « Importation » pour réinitialiser le mot de passe.

3

Interface Web d'importation GUID :

Ouvrez l'interface Web de votre enregistreur et appuyez sur le bouton « Mot de passe oublié ». Connectez un disque USB avec le fichier GUID sauvegardé et sélectionnez le fichier. Appuyez sur le bouton « Importation » pour réinitialiser le mot de passe.

Remarque : la réinitialisation du mot de passe administrateur est une procédure critique et exigeante. Assurez-vous donc, lors de la conservation en lieu sûr du mot de passe (notice dans ce manuel ou fichier GUID sur un disque externe), d'avoir accès à ces données en cas grave. Pour cela, prévoyez ce cas lors de la première mise en service et déterminez où et comment ces données doivent être conservées et qui a accès à ces données.

Attention : si le mot de passe doit être réinitialisé et qu'il n'existe pas de notice de mot de passe ou de fichier GUID (ou que le fichier n'est plus valide), veuillez vous adresser à l'assistance technique d'ABUS Security-Center pour cette procédure. Pour réinitialiser le mot de passe avec ABUS, vous avez impérativement besoin sur place d'un ordinateur avec connexion réseau à l'enregistreur, ainsi que d'un accès Internet pour recevoir les données qui vous sont mises à disposition par l'assistance technique. Si ces conditions ne sont pas remplies, il est impossible de réinitialiser le mot de passe au niveau de l'enregistreur.

CONFIGURATION DU LOGICIEL

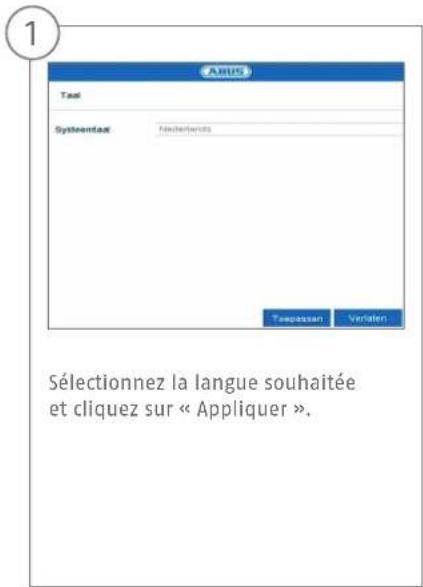

A#115 Tool Systematic Féderierents Taepassen Ver DEN Sélectionnez la langue souhaitée et cliquez sur « Appliquer ».

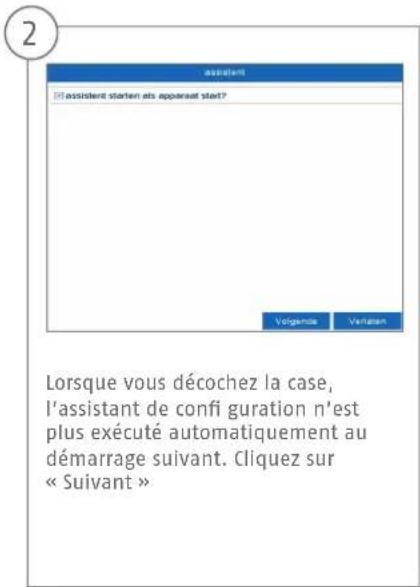

assident I'll assistent starten als apparaet start? Volgaens Verlaen Lorsque vous décochez la case, l'assistant de confi guration n'est plus exécuté automatiquement au démarrage suivant. Cliquez sur « Suivant »

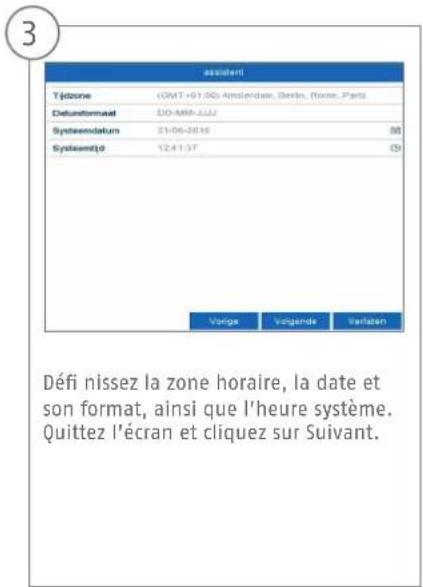

assidiari Tjɔzone (GMT +01.00) Amsterdam, Berlin, Rome, Paris Datumformat DO-AM-CLU Systemdatum 21-06-2016 (M) System(s) 12.4.1.37 (D) Varge Volgende Verlaten Défi nissez la zone horaire, la date et son format, ainsi que l'heure système. Quittez l'écran et cliquez sur Suivant.

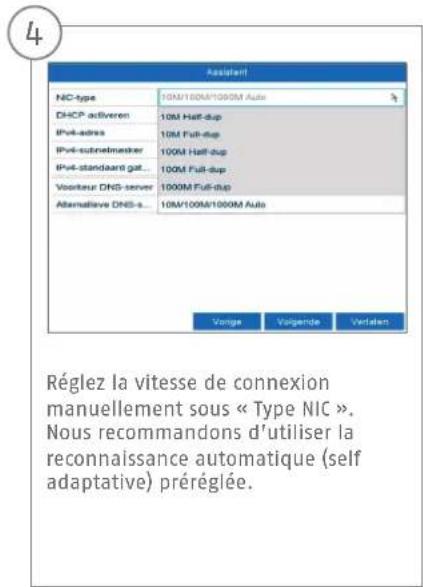

Resident! NC-type 10M/100M/1000M Auto DHCP activeren 10M Half-dup IPv4-adress 10M Full-dup IPv4-subnetmeester 100M Half-dup IPv4-standard gat... 100M Full-dup Voorkeur DNS-server 1000M Full-dup Alternative DNS-s... 10M/100M/1000M Auto Réglez la vitesse de connexion manuellement sous « Type NIC ». Nous recommandons d'utiliser la reconnaissance automatique (self adaptive) préréglée.

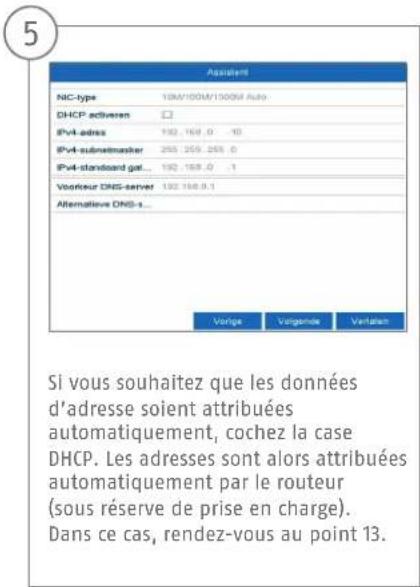

5 NIC-type 10M/100M/1000M Auto DHCP adheren IPv4-adress 192.168.0 .10 IPv4-subnetmaster 255.255.255.0 IPv4-standard gar... 192.168.0 .1 Voorieur DNS-server 192.168.0.1 Alternative DNS-s Si vous souhaitez que les données d'adresse soient attribuées automatiquement, cochez la case DHCP. Les adresses sont alors attribuées automatiquement par le routeur (sous réserve de prise en charge). Dans ce cas, rendez-vous au point 13.

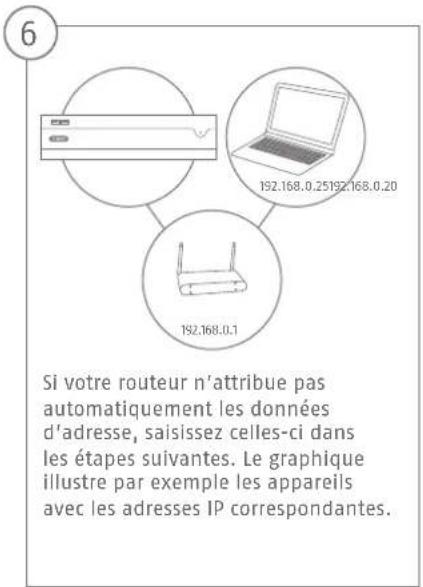

6 192.168.0.25 192.168.0.20 192.168.0.1 Si votre routeur n'attribue pas automatiquement les données d'adresse, saisissez celles-ci dans les étapes suivantes. Le graphique illustre par exemple les appareils avec les adresses IP correspondantes.

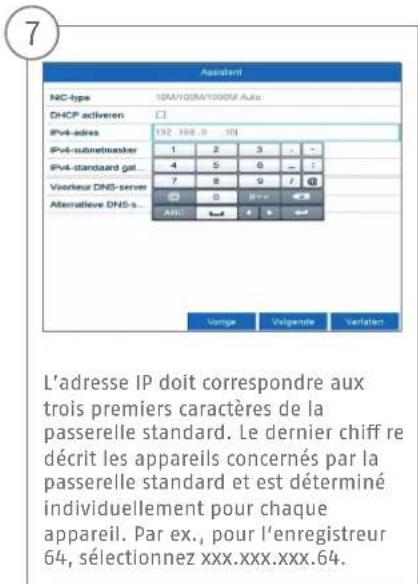

7 NCC-type 10M/100M/1000M Auto DHCP activeren IPV4-adres 192.166.8.10 IPV4-subnetmasker 1 2 3 - IPV4-standard gat... 4 5 6 - - Voorder DNS-server 7 8 9 / Alternative DNS-s... 0 + - + Am: - - - - - Voltage Volgende Variation L'adresse IP doit correspondre aux trois premiers caractères de la passerelle standard. Le dernier chiff re décrit les appareils concernés par la passerelle standard et est déterminé individuellement pour chaque appareil. Par ex., pour l'enregistreur 64, sélectionnez xxx.xxx.xxx.64.

Avalent NC-type 10M/100M/1000M Auto DHCP activeren IPv4-adres 182.169.0 18 IPv4-subtelmaster 255.255.255.0 IPv4-standard gel 1 2 3 - - Vorkeur DNS-server 4 5 6 - - Alternative DNS-s 7 8 9 / - Verige Volgende Variation Le masque de sous-réseau est un segment de réseau dans lequel les adresses IP doivent être utilisées avec la même adresse réseau. Généralement, la valeur standard ici est 255.255.255.0. Pour identifi er la valeur pour la passerelle standard, utilisez un PC Windows raccordé au réseau.

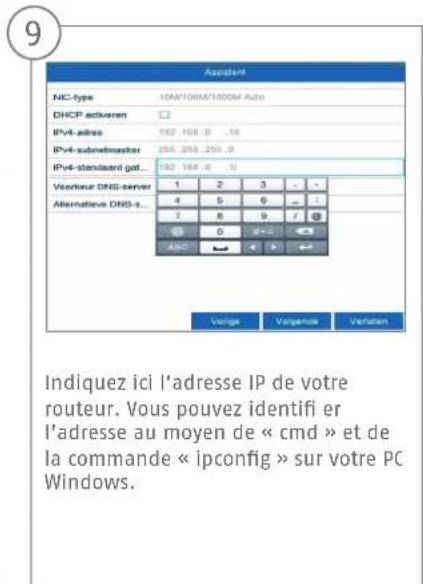

9 Accident NC-type 10AM/100M/1000M Auto DHCP actuven IPv4-adres 182.168.0 .18 IPv4-subnetmaster 255.255.255.0 IPv4-standard gat... 182.168.0 .1 Vocetteur DNS-server 1 2 3 - - Alternative DNS-s... 4 5 6 - - 7 8 9 / + 0 + - - ARC ← → ← Voltage Volgsence Variation Indiquez ici l'adresse IP de votre routeur. Vous pouvez identifi er l'adresse au moyen de « cmd » et de la commande « ipconfig » sur votre PC Windows.

10

Assistant NC-type 10M/100M/1000M Auto DHCP activeren □ PV4-adres 192 -168.8 . 10 PV4-subnetmaster 254 -258 -259.8 PV4-standard gat... 192 -168.8 . 1 Voorleur DNS-server 192-168.8.1 Alternative ONS-s... Voltage Volgende Variation

Le serveur DNS « traduit » une adresse Internet en adresse IP. Spécifi ez la valeur de la passerelle standard dans le champ Serveur DNS privilégié.

11

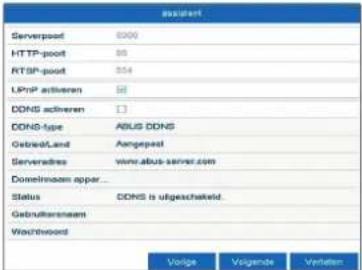

assistant Serverpoot 8000 HTTP-poot $5 RTSP-poot $54 LPnP activaren DONG activaren DONG-type ABUS DONG GabriedLand Aangepost Serveradress www.abus-server.com Doneimaoam appar... Status DONG is uitgeschakeld. Gebruiktersnaam Wachthood Volge Volgende Verletten

C'est ici que vous pouvez gérer vos ports et les modifi er au besoin. Nous vous conseillons de conserver les valeurs par défaut.

12

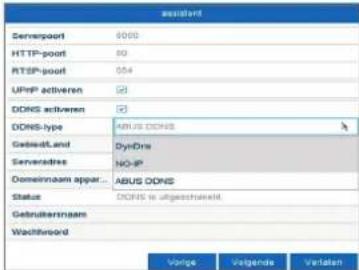

serviport Servispoort 8000 HTTP-poort 80 RTSP-poort 854 UPnP activyen 2 DDNS activyen 2 DDNS-type ABUS DDNS GebestLand DynDns Serveradres NO-IP Domeinnaam appar... ABUS DDNS Status DDNS is uitgeschrseld Getnutiernameaam Wachtword Volge Volgende Variation

Si vous souhaitez confi gurer un accès à distance, cochez la case dans le champ DDNS. Sélectionnez ensuite le « Type DDNS » au niveau du champ de saisie.

13 assident Serverport 8000 HTTP-port 60 RTSP-port 554 UPnP activeren ✓ DONS activeren ✓ DONS-type ABUS DONS GetrieftLand Aangeport Serveradres www.abus-server.com Domainnaam appar... Status DONS is uitgeschaakeld. Gebruikennnaam Wachtword Volga Veranda Variation Indiquez ensuite l'adresse du serveur, le nom de domaine de l'appareil, le nom d'utilisateur et le mot de passe. Passez à l'écran suivant en cliquant sur « Suivant ».

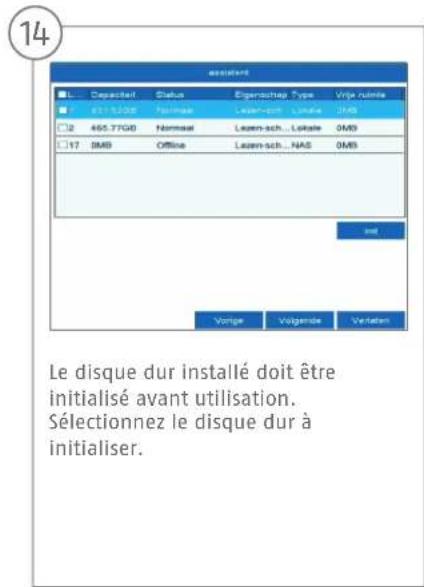

14 Le disque dur installé doit être initialisé avant utilisation. Sélectionnez le disque dur à initialiser.

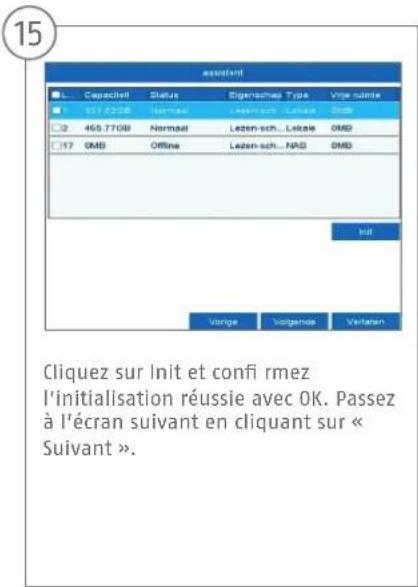

15 assistant ■ L... Capacité | Status | Eigerrschag Type | Vrje nuipte ■ 401.2276 | Normaal | Lezen-sch... Lakze | OMD □ 2 465.7708 | Normaal | Lezen-sch... Lakze | OMD □ 117 OMD | Offline | Lezen-sch... NAD | OMD Init Vorige | Voigénée | Variation Cliquez sur Init et confi rmez l'initialisation réussie avec OK. Passez à l'écran suivant en cliquant sur « Suivant ».

16

Assistant IP: IP-odres Aerial ia Apparel Protocol Bene 192.168.0.15 1 IPC ABUS 8000 2 192.168.0.16 1 IPC ABUS 8000 3 192.168.0.20 1 IPC ABUS 8000 4 192.168.0.21 1 IPC ABUS 8000 5 192.168.0.26 1 IPC ABUS 8000 6 192.168.0.33 1 IPC ABUS 80 Toevegen Zosten Vorge Vergende Verden

Cliquez sur « Rechercher » pour chercher les caméras existantes dans le réseau.

17

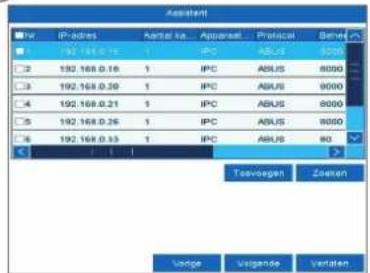

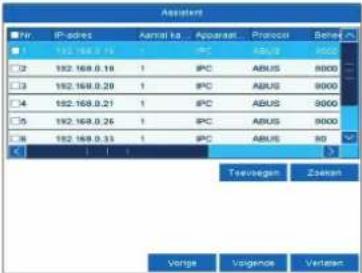

Applicant Nr. IP-adres Apprai ta Apparaat Protocol Benefit 1 192.168.0.16 IPC ABUS 9000 2 192.168.0.18 IPC ABUS 9000 3 192.168.0.20 IPC ABUS 9000 4 192.168.0.21 IPC ABUS 9000 5 192.168.0.24 IPC ABUS 9000 6 192.168.0.33 IPC ABUS 80 Toevoegen Zoeken Vorge Volgerse Verlasen

Vous trouverez ci-dessous toutes les caméras réseau compatibles. Cochez les cases des caméras réseau souhaitées et cliquez sur Ajouter. Passez à l'écran suivant en cliquant sur « Suivant ».

18

Assistant Caribiu Bewegingdeteile Volge OK Verfall

Sélectionnez le type d'enregistrement. Vous avez le choix entre « Continu » et « Détection de mouvement ». Fermez l'assistant de confi guration en cliquant sur « OK ».

SPÉCIFICATIONS

Modèle NVR10030

Débit total réseau (entrée/sortie) 416 MBit/s (160 MBit/s / 256 MBit/s)

Canaux vidéo IP 16

Sorties moniteur 1 x VGA (1080p : 1920 x 1080p), 1 x HDMI (4k : 3840 x 2160p)

Résolution affichage en direct

12MP / 8MP / 6MP / 5MP / 4MP / 3MP / 1080p / UXGA / 720p / VGA / 4CIF / DCIF / 2CIF / CIF / QCIF

Affichages 1/4/6/8/9/16

Commande Souris

Audio Audio 2 voies : 1 canal, RCA (2,0 V p-p, 1 000 Ω)

Sortie audio : 1 canal, RCA (linéaire, 1 000 Ω) 4 x SATA

Fréquence d'images totale (PAL) 400

Modes d'enregistrement	Manuel, programmé, détection de mouvement, alarme, détection de mouvement et alarme, détection de mouvement ou alarme, VCA
Modes de recherche Par événement, date et heure, recherche intelligente, VCA
Stockage 2 x USB 2.0, 1 x USB 3.0
Connexion réseau 2 x RJ45 10/100/1 000 Mbps
Fonctions réseau	Affichage en direct, reproduction, exportation des données, configurations
Accès simultané au réseau 128 connexions de caméras
ONVIF Profil S
Protocoles caméras réseau	Caméras réseau ABUS, Axis, Panasonic, Samsung (voir liste de compatibilité sur www.abus.com)
Accès mobile iDVR Plus/HD (Apple iOS & Android)
Logiciel Logiciel CMS ABUS
DDNS Oui
NTP Oui
Video Content Analysis (VCA)	Tripwire Detection, Intrusion Detection, Face Detection, Defocus Detection, Scene Change Detection, alarme PIR

Sortie relais 4 (charge admissible : 12 V CC/1 A)

Entrées alarme (NO/NC) 16

Alerte Signal d'alerte acoustique, signal OSD, e-mail, VCA

Niveaux utilisateurs 2 (max. 31 utilisateurs)

Mode de fonctionnement Triplex

Langue OSD Allemand, anglais, français, hollandais, danois,

Température de fonctionnement max. 55

Humidité de l'air max. 90

Température de fonctionnement min. -10

Alimentation électrique CA 100 - 240

Puissance absorbée <80

Vous trouverez d'autres manuels relatifs à l'utilisation de l'interface Web et de l'enregistreur dans l'onglet « Telechargements » du lien suivant : http://www.abus.com

Logiciel :

Avec le logiciel de station centrale d'écran (CMS) ABUS TVSW11001, vous pouvez surveiller, contrôler et gérer toutes les données vidéo de votre enregistreur ABUS depuis votre PC :

www.abus.com

Utilisez l'installateur IP ABUS pour chercher votre enregistreur dans le réseau, vérifier et installer les mises à jour du fi rmware, et télécharger manuels et guides rapides directement sur votre PC :

http://www.abus.com

Application :

tion iDVR Plus/HD

ermet d'accéder à distance à

nregistreur gratuitement :

is/HD-app Vous permet d'accéder à distance à atis og hurtig fj ernadgang ptager:
