Titel	Beschrijving
Producttype	NVR (Network Video Recorder)
Opslagcapaciteit	Niet gespecificeerd
Connectiviteit	IP-netwerk
Aantal kanalen	Niet gespecificeerd
Ondersteunde videoresolutie	Niet gespecificeerd
Voeding	Niet gespecificeerd
Afmetingen	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Gebruik	Opname en beheer van bewakingsvideo\'s
Onderhoud	Regelmatige controle van software-updates
Beveiliging	Niet gespecificeerde beveiligingsfuncties
Algemene informatie	Controleer de compatibiliteit met IP-camera\'s voor aankoop

Veelgestelde vragen - NVR10040 ABUS

Hoe reset ik de ABUS NVR10040?

Om de ABUS NVR10040 te resetten, zoekt u de resetknop aan de achterkant van het apparaat. Houd deze knop ongeveer 10 seconden ingedrukt totdat de lampjes gaan knipperen.

Wat te doen als de ABUS NVR10040 niet aangaat?

Controleer of het apparaat correct is aangesloten op de stroom en of de voedingskabel goed is aangesloten. Probeer het apparaat ook op een ander stopcontact aan te sluiten om een probleem met het stopcontact uit te sluiten.

Hoe krijg ik toegang tot de gebruikersinterface van de ABUS NVR10040?

Om toegang te krijgen tot de gebruikersinterface, sluit u het apparaat via een Ethernet-kabel aan op uw lokale netwerk. Open vervolgens een webbrowser en voer het standaard IP-adres van het apparaat in, meestal 192.168.1.100.

Waarom kan ik de camera\'s niet zien op de ABUS NVR10040?

Zorg ervoor dat de camera\'s correct zijn aangesloten en van stroom worden voorzien. Controleer ook de netwerkinstellingen en of de camera\'s compatibel zijn met de NVR.

Hoe update ik de firmware van de ABUS NVR10040?

Download de nieuwste firmwareversie van de officiële ABUS-website. Ga naar de gebruikersinterface van het apparaat, ga naar de instellingen en selecteer de optie voor firmware-update om het bestand te uploaden.

Wat zijn de opslag specificaties van de ABUS NVR10040?

De ABUS NVR10040 ondersteunt tot 4 TB opslag op een harde schijf, waarmee vele uren video kunnen worden opgeslagen afhankelijk van de resolutie en het aantal aangesloten camera\'s.

Hoe stel ik bewegingsmeldingen in op de ABUS NVR10040?

Ga naar de gebruikersinterface, ga naar de camera-instellingen en schakel de bewegingsdetectie in. U kunt vervolgens de detectiegebieden en meldingsinstellingen definiëren.

Wat te doen als de ABUS NVR10040 oververhit raakt?

Zorg ervoor dat het apparaat op een goed geventileerde plaats staat en uit de buurt van warmtebronnen. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van ABUS.

Hoe sla ik de opnames van de ABUS NVR10040 op?

Sluit een USB-opslagapparaat aan op het apparaat en gebruik de opslagoptie in de gebruikersinterface om de opnames te selecteren die u wilt overzetten.

Ondersteunt de ABUS NVR10040 externe toegang?

Ja, de ABUS NVR10040 ondersteunt externe toegang via een mobiele app of webbrowser, mits het apparaat correct is geconfigureerd voor het netwerk.

GEBRUIKSAANWIJZING NVR10040 ABUS

Aansluitingen en status-LED 54

Hardware-installatie 56

Systeemactivering 60

Wachtwoord resetten 61

Software-installatie 62

68

Handleiding ^+ software ^+ app 71

Français

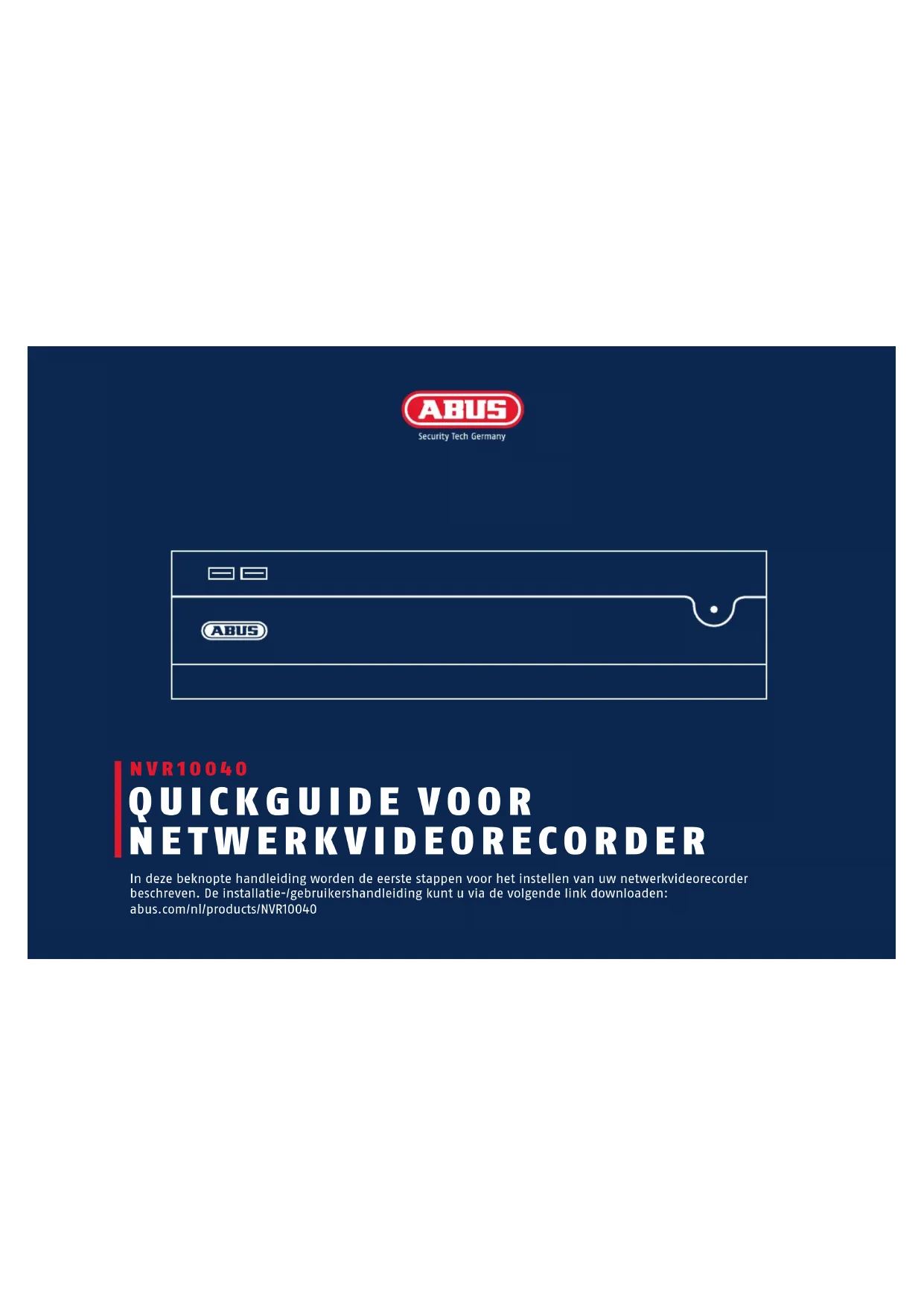

In deze beknopte handleiding worden de eerste stappen voor het instellen van uw netwerkvideorecorder beschreiben. De installmentie-/gebruikershandleiding kunt u via de volgende link downloaden: abus.com/np/products/NVR10040

Geachteklant,

Hartelijk dank dat u een van once producten gekocht heeft. Dit apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn (2014/30/EU), laagspanningsrichtlijn (2014/35/EG) en RoHS-richtlijn (2011/65/EU).

De conformiteit is aangetoond. De betreffende verklaringen en documenten zijn bij de fabrikant gedeponeerd: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Om deze standarde te behouden en een verilig gebruik te garanderen, dient u als gebruiker deze handleiding in acht te nemen! Lees voorafgaande aan de ingebrukneming van het product de complete gebruikershandleiding door, en houdt u zich aan de bedienings- en verilgheidsinstrumenties!

Alle genoemde firmanamen en productnamen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden. Mocht u nog vrijden hebden, neemt u dan contact op met uw specialzaak!

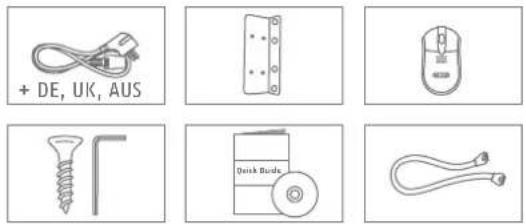

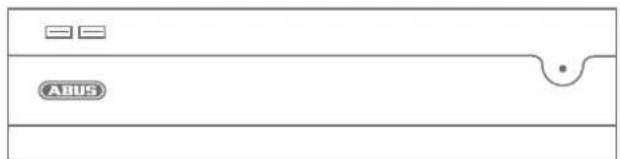

LEVERINGSOMVANG

32-kanaals network videorecorder

• 3x netsnoer (DE, UK, AUS)
• 8x SATA-kabel en schroeven voor harde schijven
  Houders en schroeven voor serverkast
• Draadloze USB-muis
  Quickguide
  Veiligheidsinstructies
• Algemene informatatie
• Cd (software)

WAARSCHUWINGEN

Houd sterke magneetveldenuit de buurt van de recorders.

Zorg voor een Niet onderbreekbare voeding.

Houd vloeistoffen uit de buurt van de recorder.

Gebruik en bewaar de recorder alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden.

Schakel de recorder uit, voordat u randapparatuur aansluit of verwijdert.

Let erop dat er alkijd voldoende ventilatie is.

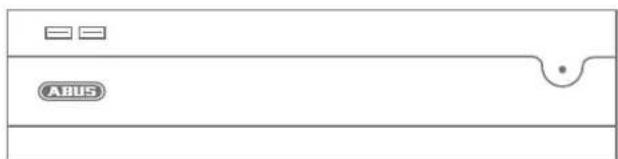

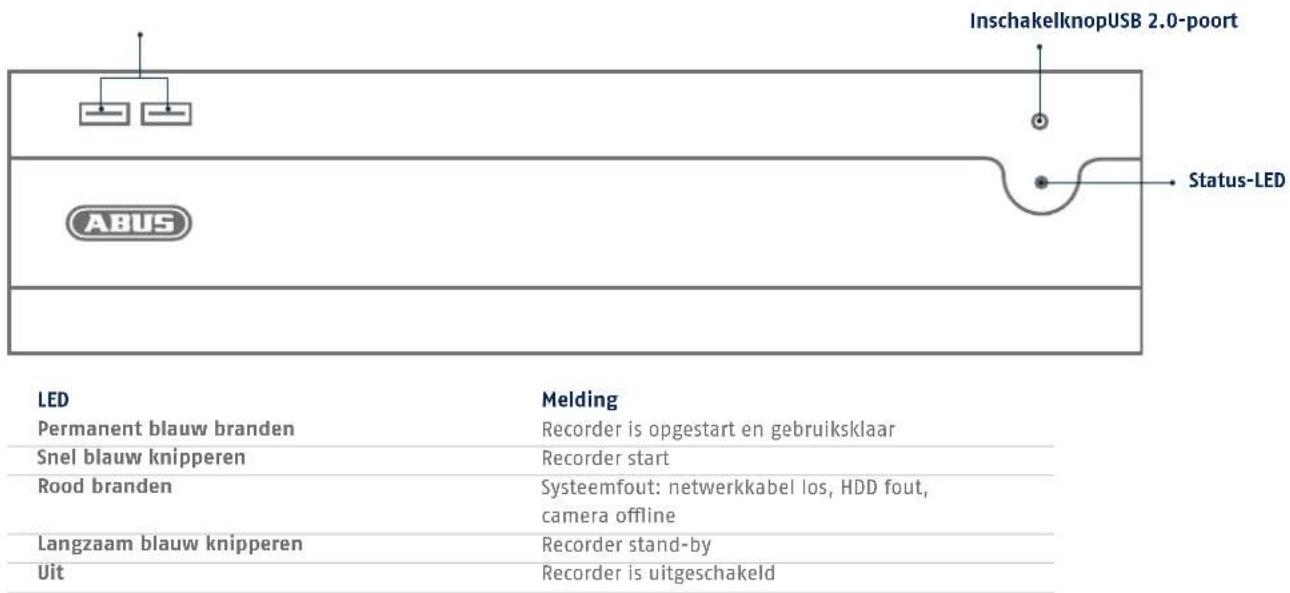

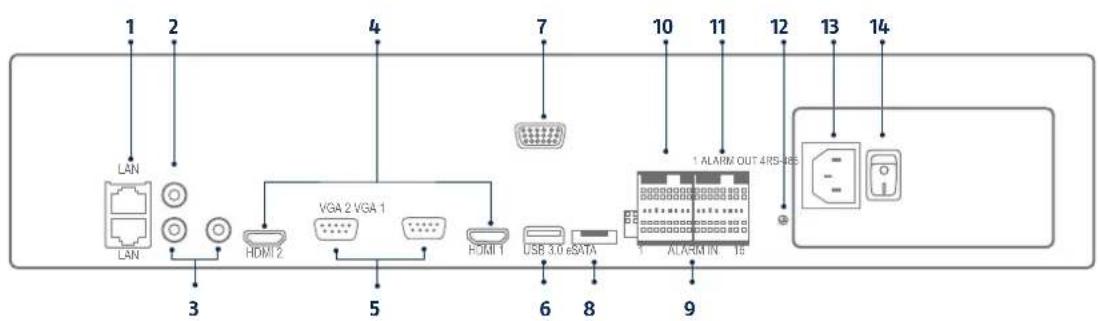

AANSLUITINGEN EN STATUS-LED

1 2x LAN (RJ45-aansluiting) 8 eSATA (aansluiting voor extern geheugen)
2 Audio IN (RCA audio-ingang)
3 Audio Out (RCA audio-uitgang)
4HDMI (HDMI-monitoraansluiting; HDM1: 4K, HDM2:1080p)
5 VGA (VGA-monitororaansluiting)
6 USB 3.0 (aansluiting voor USB-apparaten)
7 RS-232 serièle aansluiting (alleen voor servicedoeleinden)

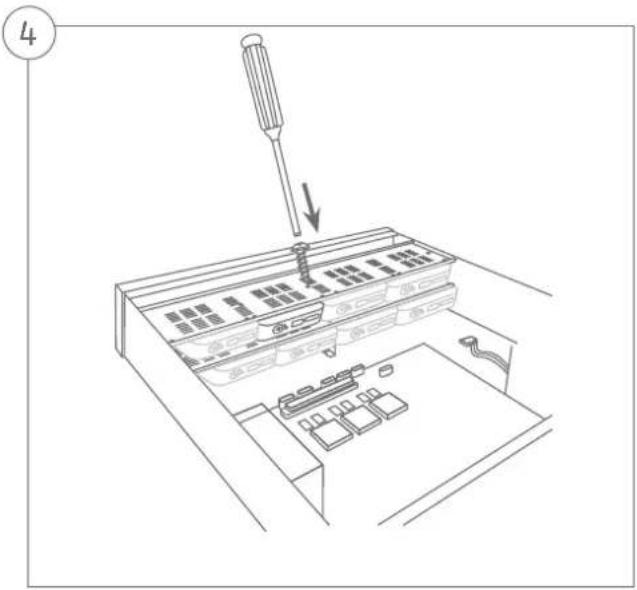

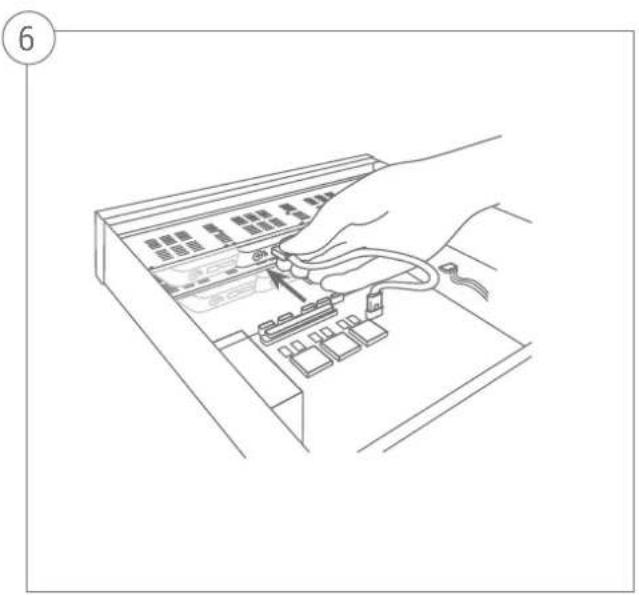

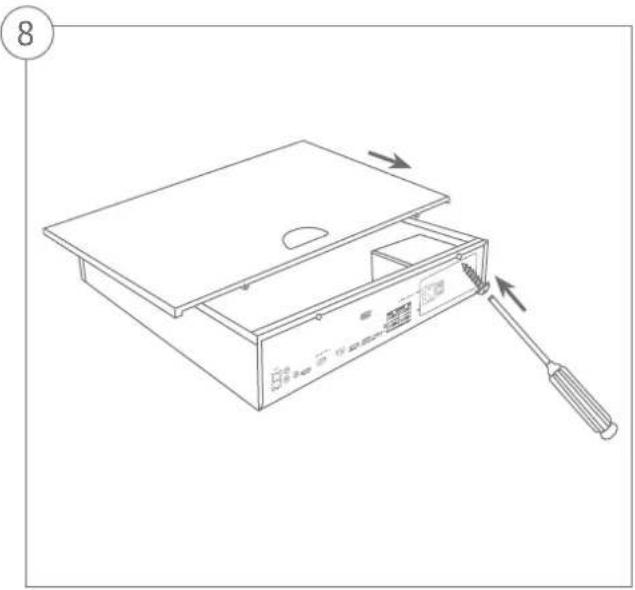

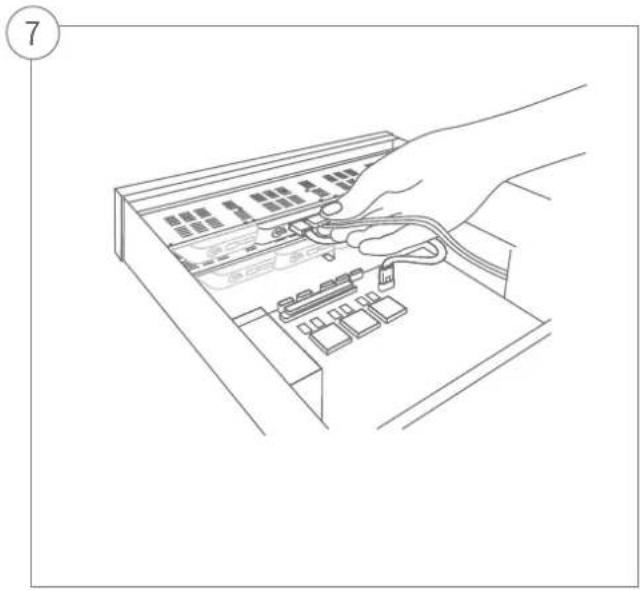

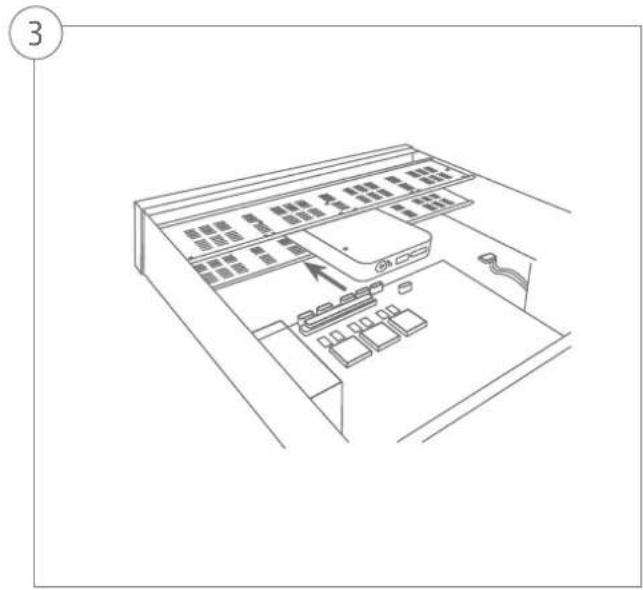

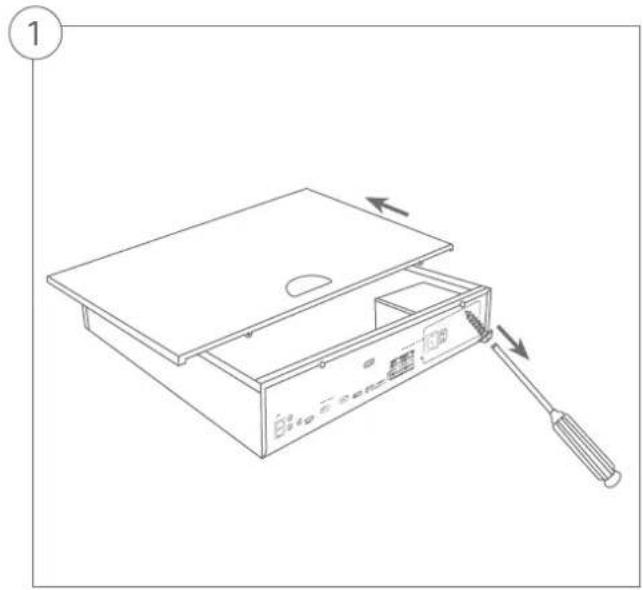

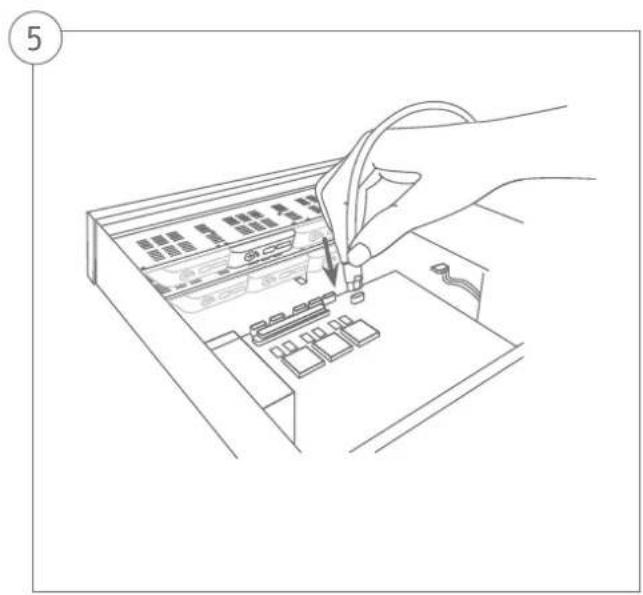

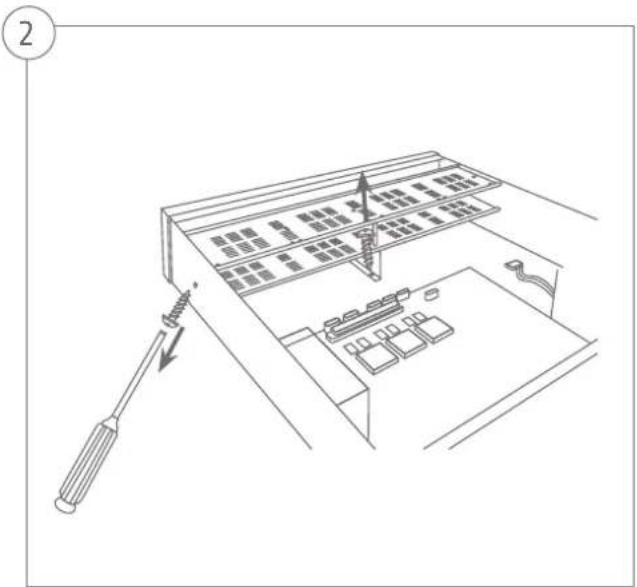

HARDWARE- INSTALLATIE

SYSTEMEFFECTIVEING

1

Voer in veld Nieuw wachtwoord'een wachtwoord voor de admin-gebruiker in. Het wachtwoord moet voldoen aan de aangegeven minimale vereisten.Aanbeveling:Gebruik een zo complex maybeijk wachtwoord met het niveau Sterk'.

2

Voer hier een wachtwoord in dat de videorecorder gebruikt om inactieve IP-camera's te activeren.

3

Het apparatus is geactiveerd en kan in volle omvang worden gebruikt.

Om het wachtwoord zich te resetten heeft u het GUID-bestand nodig. Exporteer het bestand waar een USB-stick en bewaar de stick op een veilige plaats.

Aanwijzing: Het activeringsproces is op grond van de ingestelde standaardtaal altijd in het Duits. U kunt de recorder met de ABUS IP-installier taalonafh ankelijk via het netwerk activeren.

Administratorwachtwoord:

Wachtwoord RESETTEN

U kunt het administratorwachtwoord alleen zelf resetten met behulp van het GUID-bestand.

Als het wachtwoord anschteraf worden gewijzigd of het GUID-bestand al een keer is gebruikt, worden het bestand ongeldig. In beiden gevallen moet de harde schijf worden verrangen.

2

Lokale interface GUID-import:

Op het lokale inlogschem drukt u op de knop 'Wachtwoord vergeten'. Sluit de USB-stick met het opgeslagen GUID-bestand aan en selecteer het bestand. Druk op de knop 'Import' om het wachtwoord te resetten.

3

Webinterface GUID-import:

Open de webinterface van uw recorder en druk op de knop 'Wachtwoord vergeten'. Sluit de USB-stick met het opgeslagen GUID-bestand aan en selecteer het bestand. Druk op de knop 'Import' om het wachtwoord te resetten.

Aanwijzing: Het resetten van het administratorwachtwoord is een kritisch en complexe proces. Zorg er daarom voor dat u altijd toegang heeft tot het veilig opgeborgen wachtwoord (notatie in deze handleiding of GUID-bestand op een extern opslagmedium). Houd reeds bij de eerste inbedrijfname rekening met een dergelijk voorval en bepaal waar en hoe u deze gegevens bewaart en wie toegang heeft tot de gegevens.

Let op: Als het wachtwoord moet worden geseset en noch een nottie van het wachtwoord, noch het GUID-bestand beschikbaar zich (of als het GUID-bestand ongeldig is geworden),要去 u hiervoort contact opnemen met de technische support bij het ABUS Security-Center. Om het wachtwoord samen met ABUS te resetten, heeft u een pc nodig die via een netwerk verbonden is met de recorder en toegang heeft tot het internet voor de ontvangst van de door de technische support beschikbaar gestelde gegevens. Als Niet is voldaan aan deze voorwaarden, kan het wachtwoord voor de recorder Niet worden geseset.

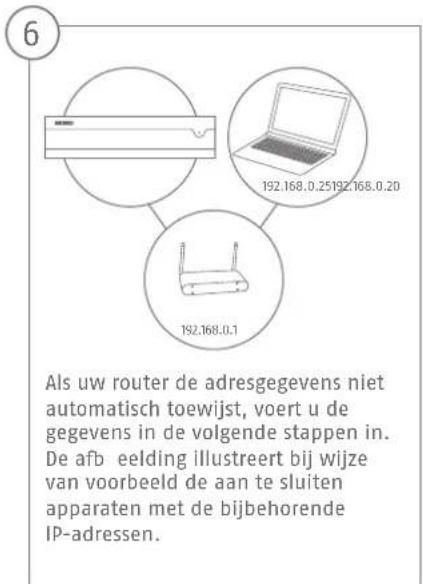

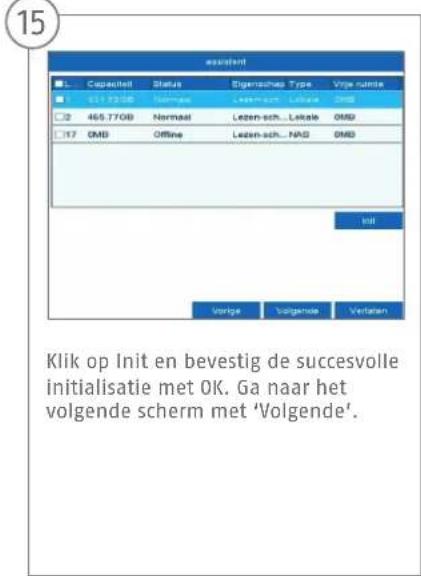

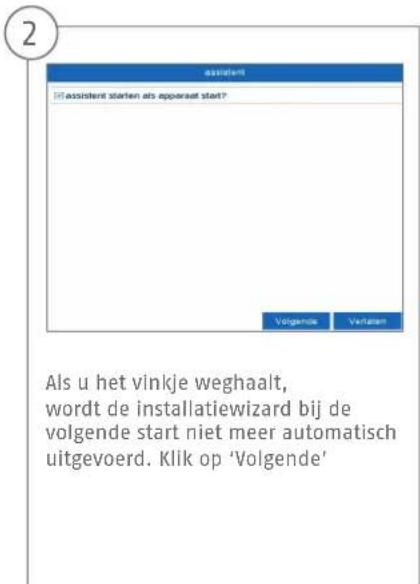

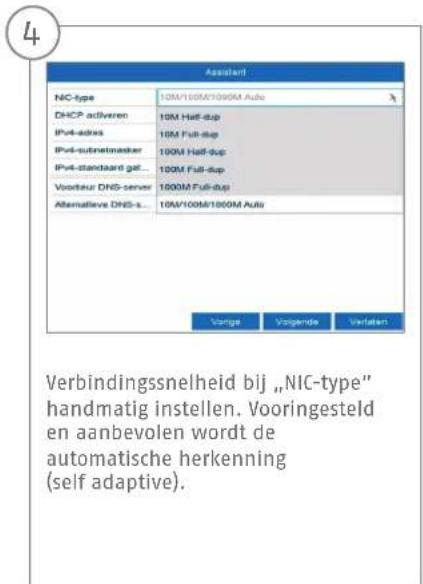

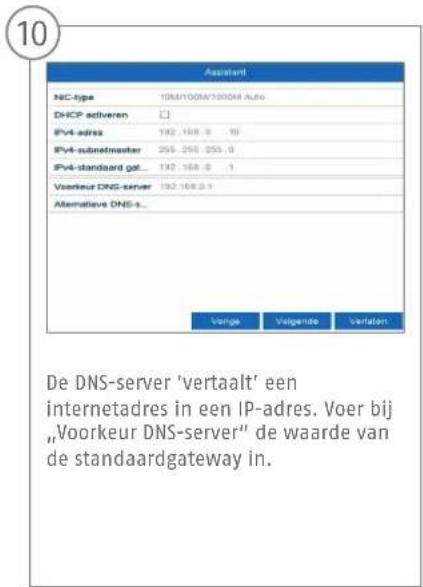

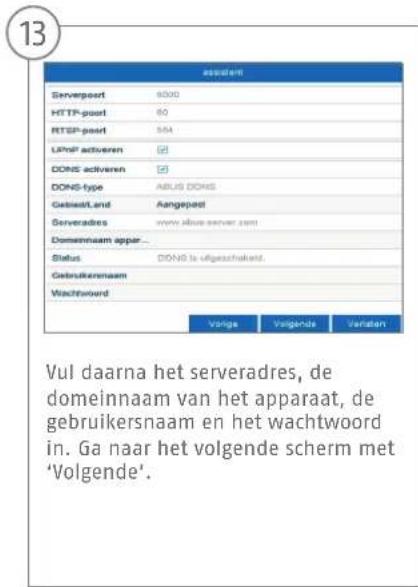

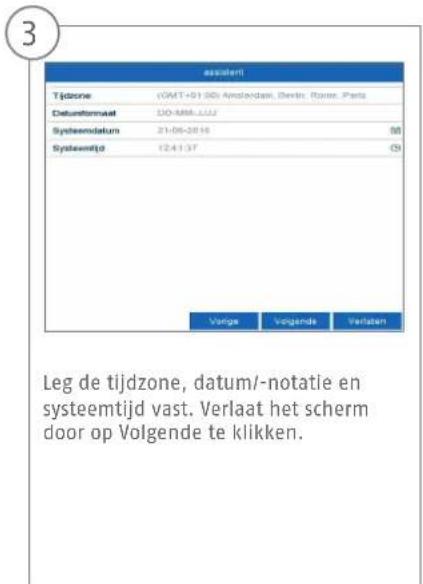

SOFTWARE-INSTALLATIE

16

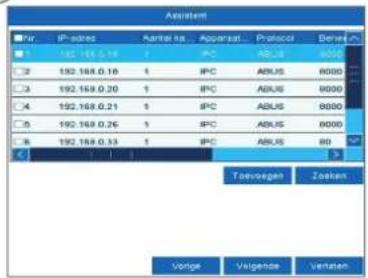

Klik op Zoeken' om maar beschikbare netwerkcamera's in het netwerk te zoeken.

17

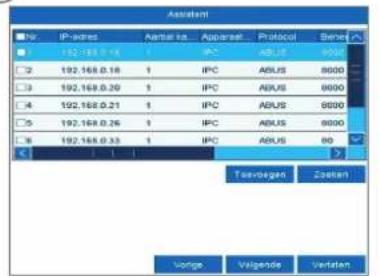

Hieronder vindt u alle compatibele networkkcamera's. Selecteer met het keuzevakte de gewenste networkkamera's en klik op Toevoegen. Gaaar het volgende scherm met Volgende

18

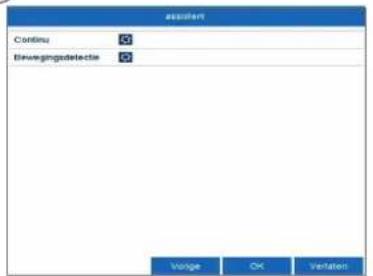

Selecteer het opnametype. U kuntkiezenuit 'Continu' en Bewegingsherkenning'. Sluit de installmentwizard af met OK

SPECIFICATIONS

Model NVR10040

Network Throughput totaal (Input/Output) 576 MBit/s (320 MBit/s/256 MBit/s)
Videokanalen IP 32
Monitoruitgangen	2 x VGA(1080p:1920x1080p), 1 x HDMI(4k:3840x2160p), 1 x HDMI(1080p: 1920 x 1080p)
Resolutie liveweergave	12MP / 8MP / 6MP / 5MP / 4MP / 3MP / 1080p / UXGA / 720p / VGA / 4CIF / DCIF / 2CIF / CIF / QCIF
Weergaven 1 / 4 / 6 / 8 / 9 / 16 / 25 / 32
Besturing Muis, bedieningspaneel
Audio Two-way audio: 1-ch, RCA (2,0 Vp-p, 1000 Ω)	Audio output: 2-ch, RCA (lineair, 1000 Ω)
Opslagmedium 8 x SATA, 1 x eSATA
Totale beeldfrequentie (PAL) 800
Opnamemodi Handmatig, tjidschema, bewegingsdetectie, alarm, bewegingsdetectie en alarm, bewegingsdetectie of alarm, VCA
Zoekmodi Naar gebeurtenis, datum en tijd, Smart-Search, VCA
Gegevensback-up 2 x USB 2.0, 1 x USB 3.0, 1 x eSATA

Netwerkaansluiting 2x RJ45 10/100 /1000 Mbps
Netwerkfuncties Live-beeldweergave, afspelen, gegevensexport, Instellenen
Gelijkrijklijke netwerktoegang 128 cameraverbindingen
ONVIF Profielen 5
Protocollen netwerkcamera	ABUS-Network camera's, Axis, Panasonic, Samsung, (zie compatibi-liteitsoverzicht op www.abus.com)
Mobiele toegang iDVR Plus/HD (Apple iOS en Android)
Software ABUS CMS-software
DDNS Ja
NTP Ja
Video Content Analysis (VCA	Tripwire Detection, Intrusion Detection, Face Detection, Defocus Detec-tion, Scene Change Detection, PIR-Alarm
Relaisuitgang 4 (belasthaarheid: 12 V DC/T A)
Alarmingangen (NO/NC) 16
Alarmering Akoestisch waarschuwingssignaal, OSD-signaal, e-mail, VCA
Gebruikersniveauaus	2 (max. 31 gebruikers)
Bedrijfsmodus	Triplex

Taal OSD Duits, Engels, Frans, Nederlands, Deens,

Afmetingen (bxhxd) 450 x 95 x 440

Nettogewicht 6,4

Max. bedrijfstemperatuur 55

Max. Iuchtvochtigheid 90

Min. bedrijfstemperatuur-10

Voedingsspanning AC 100 - 240

Opgenomen vermogen 200

Meer handleldingen voor de bediening van de web- en recorderinterface vindt u op het tablad 'Downloads' via de volgende link: http://www.abus.com

Soft ware:

101 ABUS Central Monitor Station (CMS) bewaken, aansturen en beheren van uw videogegevens van uw corder op de pc: www.abus.com

de ABUS IP Installer om uw recorder in het network te zoeken, fi rmware-updates te controleren en
lleren, handleidingen en Quickguides direct op uw PC te downloaden: http://www.abus.com

App:

μs/HD App

krjgtu Gratis en snel and toegang tot uw recorder:
