MANUALE UTENTE NVR10040 ABUS

Collegamenti e LED di stato 123

Installazione dell'hardware 125

Attivazione del systema 129

Ripristino della password 130

Configurazione del software 131

Specifiche 138

Istruzioni + software + app 141

LIEFERUMFANG

La presente guida rapida descrive i primi passaggi per eseguire la configurazione del vosto videoregistratore di rete.

Le istruzioni per l'installazione e per l'uso possono essere scaricate dal seguente link:

La ringraziamo per aver acquistato uno dei nostri prodotti. Questo appearechio risponde ai requisiti previsti delle seguenti direttive europee: direttiva sulla compatibilità elettromagnetica (EMC) (2014/30/UE), direttiva sulla bassa tensione (2014/35/UE) e direttiva RoHS (2011/65/UE).

La sua conformità è stata certificata; le relative dichiarazioni e la documentazione sono depositate presso il produttore: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Al fine di preservare tale standard e garantire un funzionamento sicuro, l'utente, è tenuto a osservare le presenti istruzioni per l'uso. Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso e prestare attenzione a tutte le avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti riportati in questa guida sono marchi di fabbrica dei rispetti proprietari. Tutti i diritti riservati. In caso di dubbi, rivolgersi al proprio rivenditore partner specializzato.

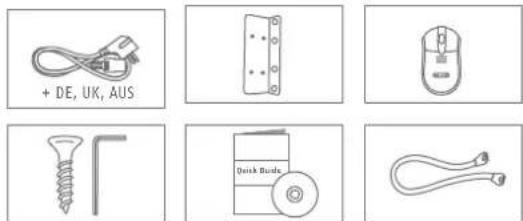

DOTAZIONE

Videoregistratore di rete a 32 canali

-3 cavi di alimentazione (DE, UK, AUS)
- 8 cavi SATA e viti per dischi rigidi
Supporti e viti per armadio del server
- Mouse cordless USB
Guida rapida
- Awertenze sulla sicurezza
- Informazioni generali
CD (software)

AVVERTENZE

Tenere il registratore lontano da forti campi magnetici.

Assicurarsi che l'alimentazione elettrica non venga interrotta.

Tenere il registratore lontano da liquidi.

Utilizzare e conservare il registratore solo nelle condizioni ambientali consigliate dal produttore.

Specnere il registratore prima di collegare o rimuovere apparecchi periferici.

Assicurarsi che sia sempre garantita una ventilazione adeguata.

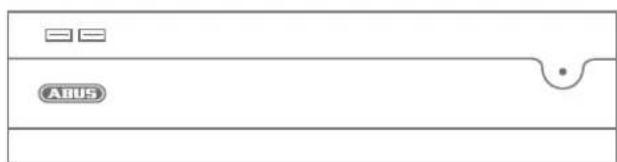

COLLEGAMENTI E LED DI STATO

Luce blu sempre accesa

Il registratore si è avviato ed è pronto per l'uso

Luce blu lampeggiante veloce

Il registraratore è in fase di avvio

Luce rossa accesa

Errore di sistema: Cavo di rete scollegato, Errore HDD

Luce blu lampeggiante lenta

Telecamera offline

Off

Il registratore si sta spegnendo

Il registratore è spento

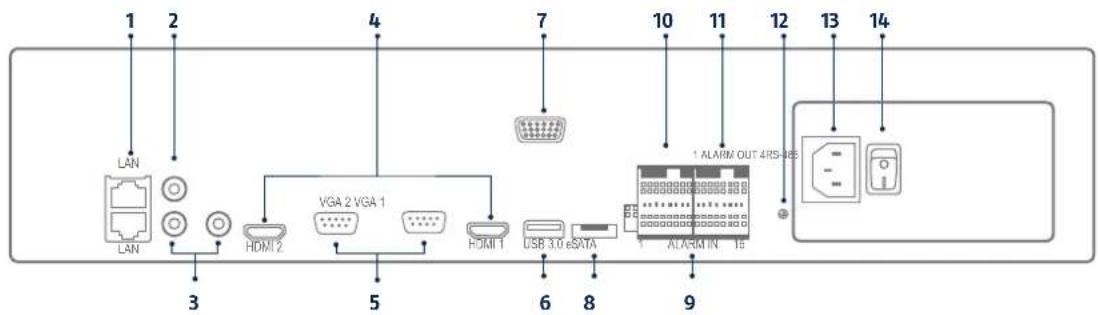

1 2 LAN (porta RJ45)

8 eSATA (porta per memoria esterna)

2 Audio IN (ingresso audio RCA)

9 Allarme IN

3 Audio OUT (uscita audio RCA)

10 Porta seriale RS-485

4HDMI (portapermonitorHDMI;HDM1:4K,HDM2:1080p)

11 Allarme OUT

5 VGA (portapermonitor VGA)

12 Messa a terra

6 USB 3.0 (collegamento di apparecchi USB)

13 240 V AC (allacciamento elettrico)

7 Porta serialle RS-232 (solo per operazioni di manutenzione)

14 Power (interruptto di avvio/arresto dell'apparecchio)

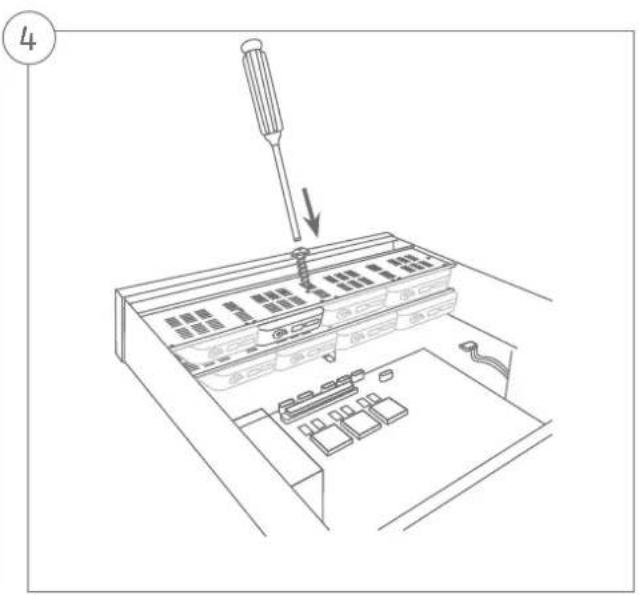

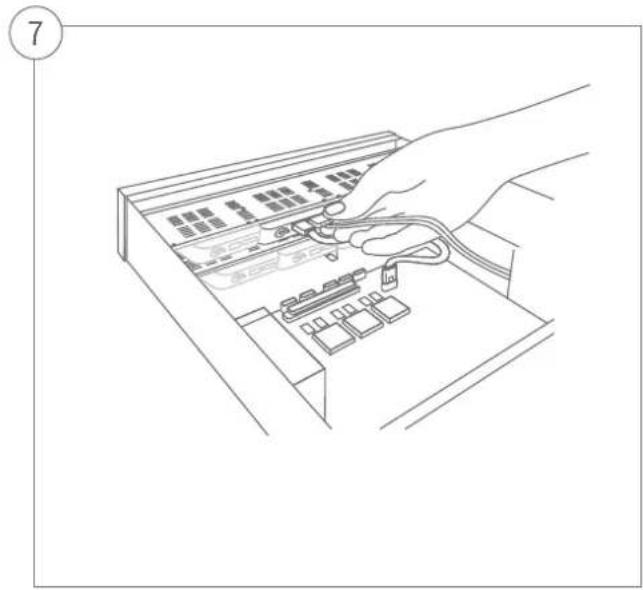

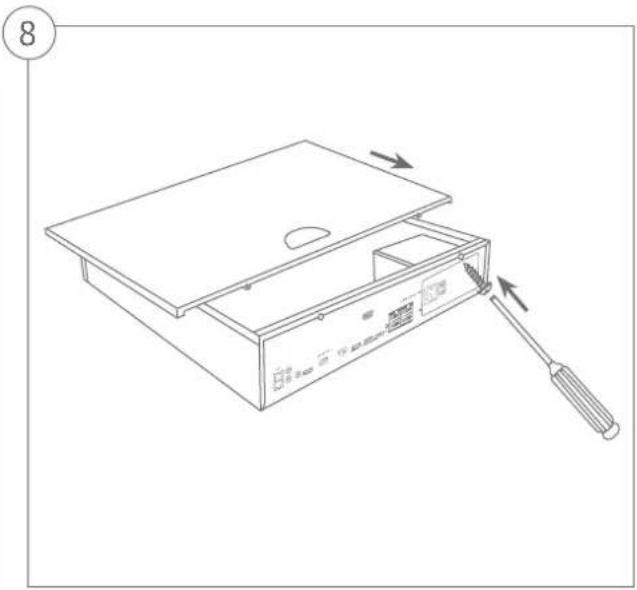

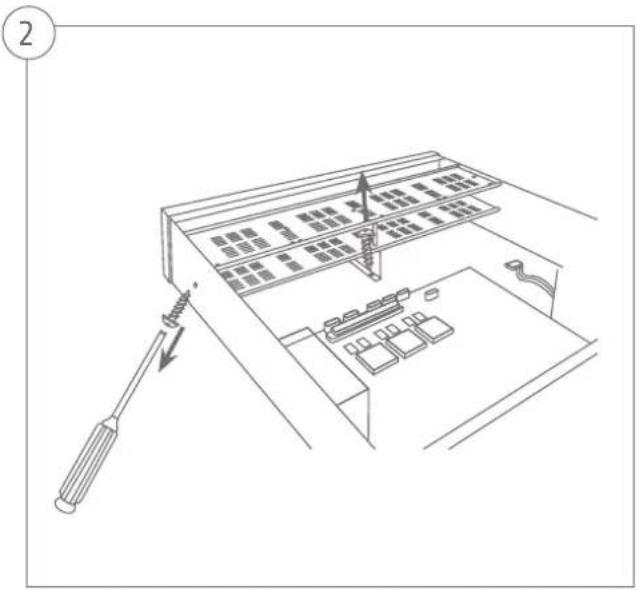

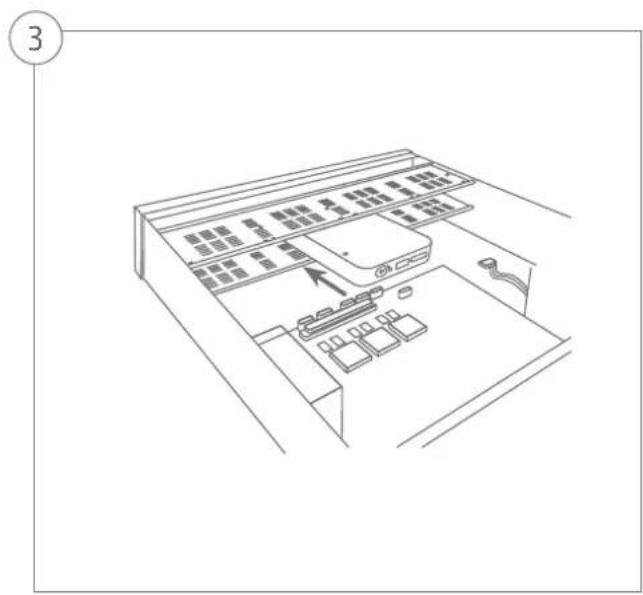

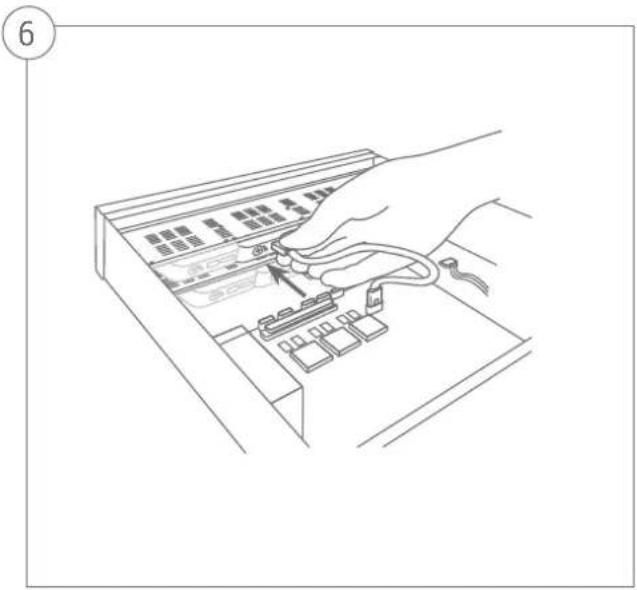

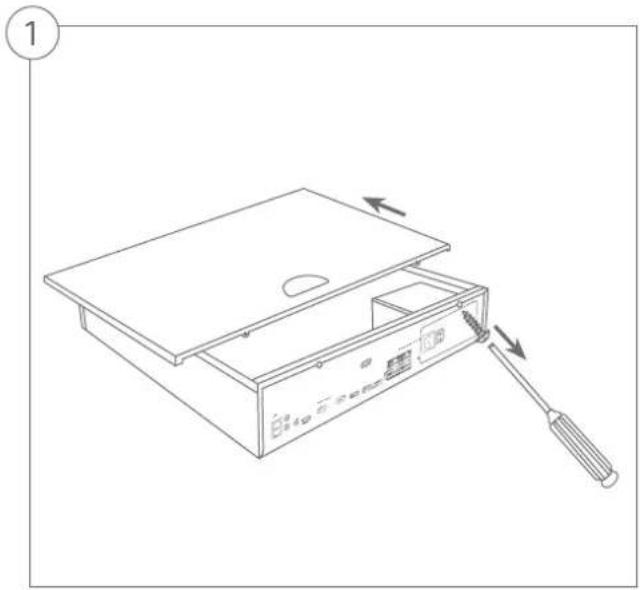

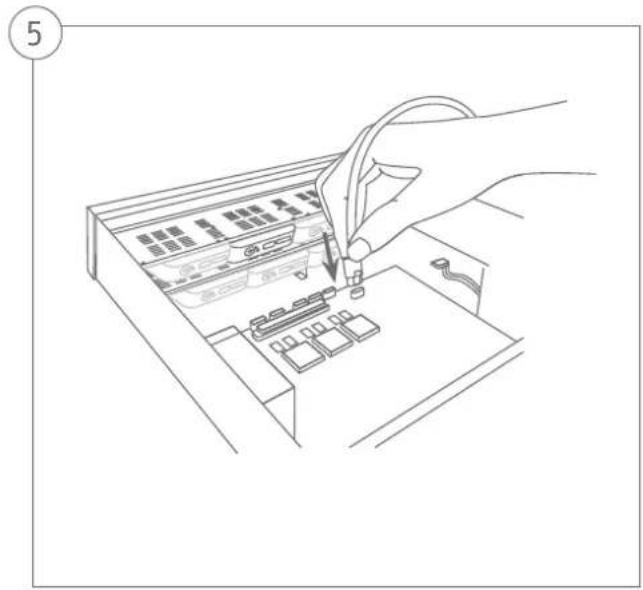

INSTALLAZIONE DELL'HARDWARE

ATTIVAZIONE DEL SISTEMA

123

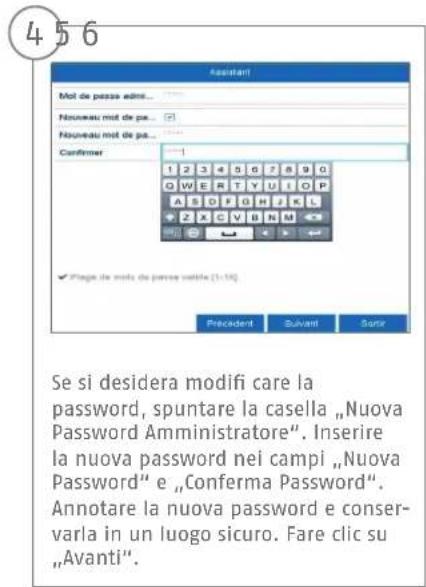

Inserire una password per l'amministratore nel campo "Nuova password". La password devre rispetto i criteri minimi indicati. Impostazione consigliata: utilizzare una password quanto più complessa possibile il cui grado di sicurezza risultato "Elevato".

Inserire qui una password, che I' Videoregistratore utilizes per attivare le telecomere IP inattive.

L'apparecchio è stato attivato e cui essere utilizzato in tutte le sue funzioni.

Il fi le GUID è necessario per il ripristino autonomo della password. Esportare il fi le in una chiavetta USB e conservare in un luogo sicuro.

Note: A causa della lingua standard impostata, il processo di attivazione è sempre in tedesco.
Indipendentemente alla lingua è possibile attivare il registratore con I'IP Installer di ABUS attevaso la rete.

Password aministratore:

RIPRISTINO DELLA PASSWORD

1

É possiblere ripristinare autonomamente la password amministratore esclusivamente atraverso il file GUI.

Attenzione: il file perde la sua validità se la password viene modificata successivamente o se il file GUID è stata utilizzato una volte. In entrambi i casi è necessario create manually un nuovo file.

(2)

Interfaccia locale importazione GUID:

Nella finestra di dialogo locale del login premere il pulsante "Password dimenticata". Collegare la chiavetta USB con il file GUID sicuro e selezione are il file. Premere il pulsante "Importazione" per ripristinare la password.

3

Interfaccia Web importazione GUID:

Aprière l'interfaccia Web del registratore e premere il pulsante "Password dimenticata". Collegare la chiavetta USB con il file GUI sicuro e selezionare il file. Premere il pulsante "Importazione" per ripristinare la password.

Note: Il ripristino della password dell'amministratore è una procedura critica e complessa. Assicurarsi di aver accesso, in caso di necessità, alla password e al luogo sicuro in cui è custodita (annotazione in questa guida o file GUID in un supporto di archivazione esterno). Considerare tale eventualità al momento della prima messa in funzione, stabilendo dove e come conservare quosti dati e chi debba aver accessoagli stessi.

Attenzione: qualora si debba ripristinare la password e non siano disponibili né l'annotazione della password né il file GUI (o non sia più valido), è necessario contattare il supporto technique di ABUS Security-Center. Per ripristinare la password con ABUS è assolutamente necessario avera a disposizione nei pressi dell'oggetto un PC collegato in rete al registraratore e un collegamento a Internet per la ricezione dei dati che vengono trasmessi dal supporto technique. In caso di assenza di tali praticati non è possibile ripristinare la password al registraratore.

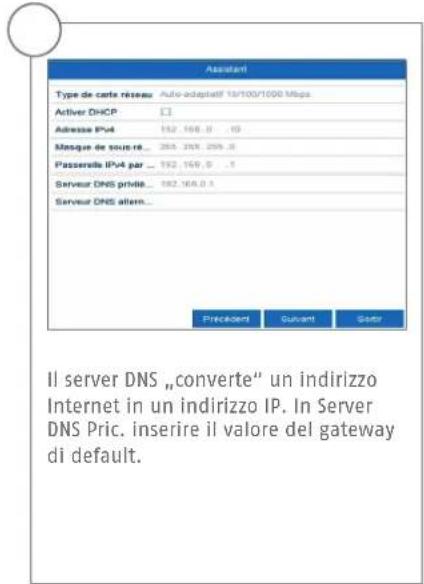

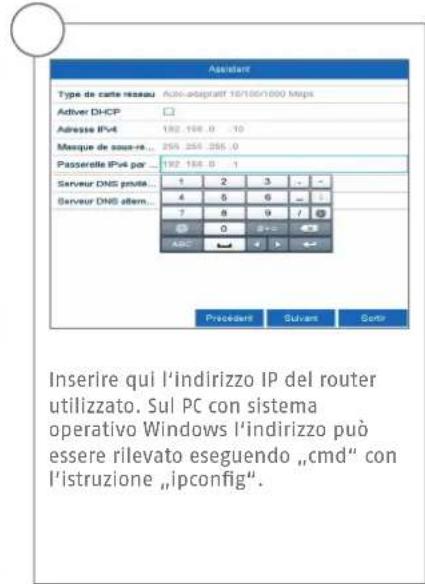

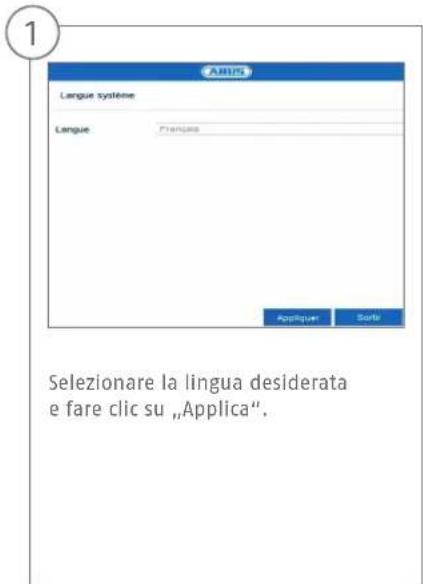

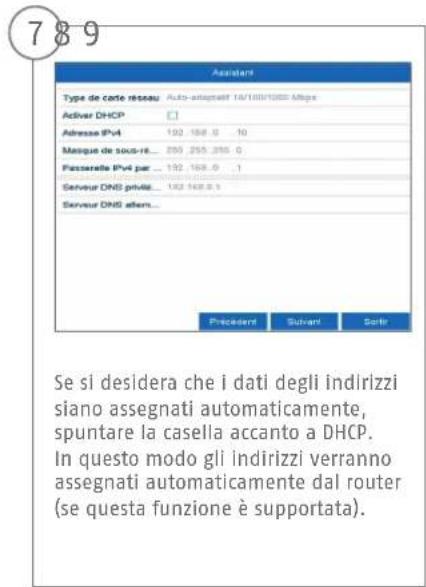

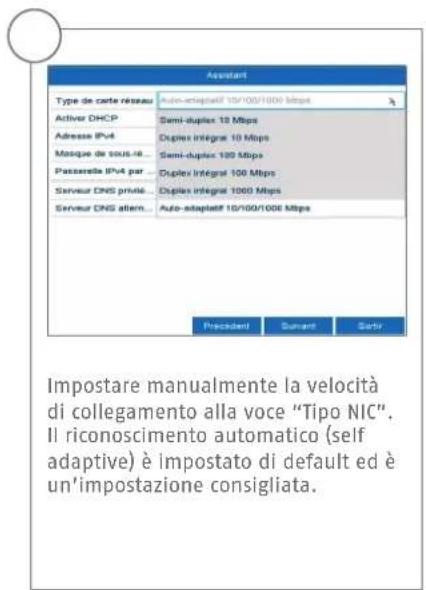

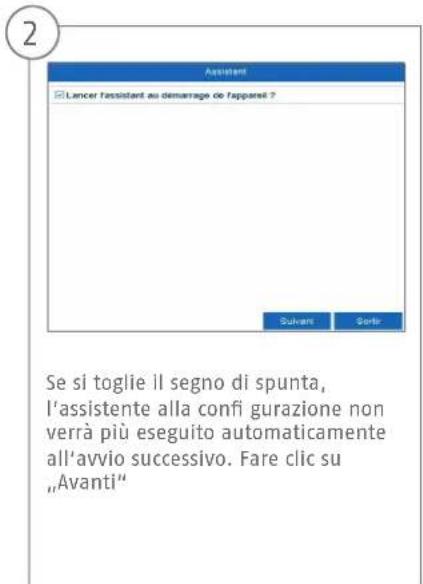

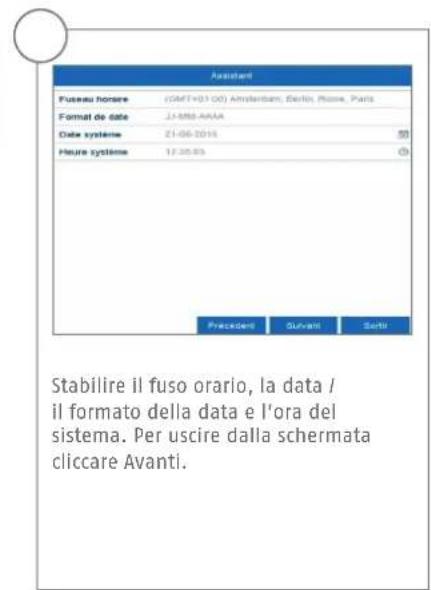

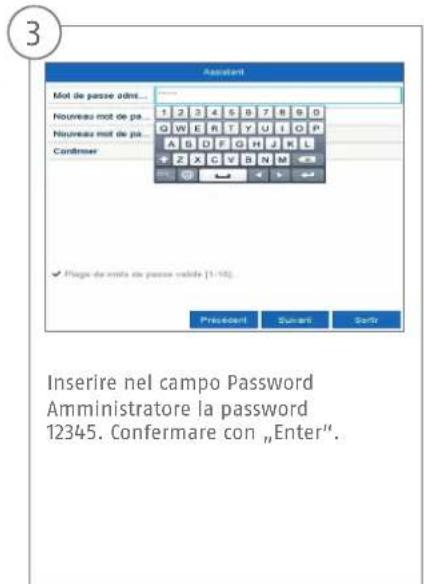

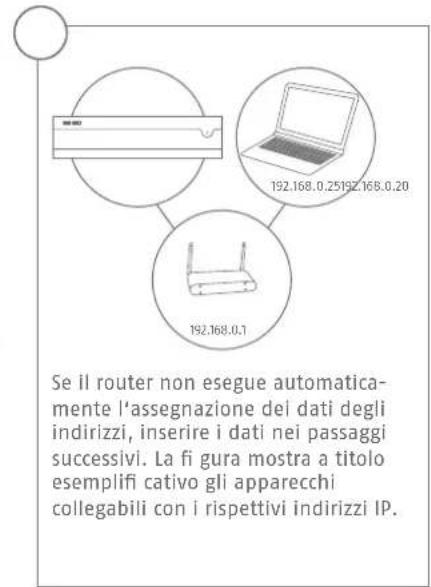

CONFIGURAzione DEL SOFTWARE

10 11-12

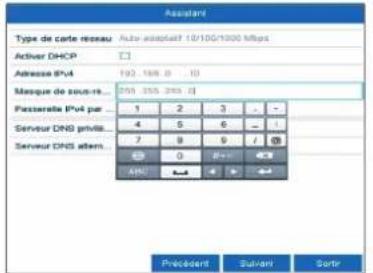

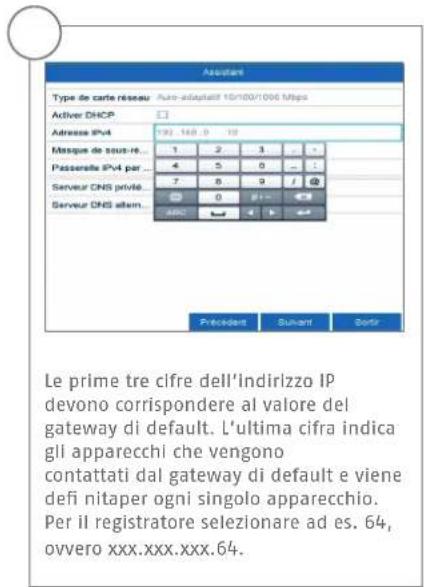

La maschera di sottorete è un segmento di rete in cui sono utilizzati indirizzi IP con lo stesso indirizzo di rete. Nella maggior parte dei casi qui il valore standard è255.255.255.0. Per rilevare il valore per il gateway di default, utilizeszare uno dei PC con sistema operativo Windows collegati alla rete.

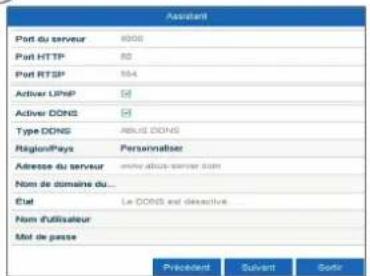

In questa schermata si possono gestire e all'occorrenza modifi care le porte. Il nostro consiglio è di mantenere i valori di default.

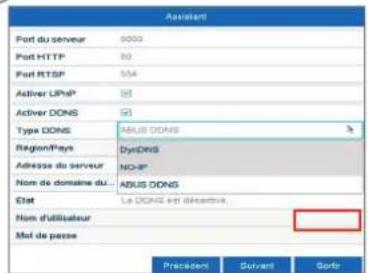

Se si desidera confi gurate un accesso remoto, insere un segno di spunta nel Campo DDNS. Selezionare poi i tipi DDNS dal Campo di immissione.

Quindi,或者其他 all'indirizzo del server, impostare il nome di dominio dell'apparecchio, il nome utente e la password. Passare alla schermata successiva con "Avanti".

16 17 18

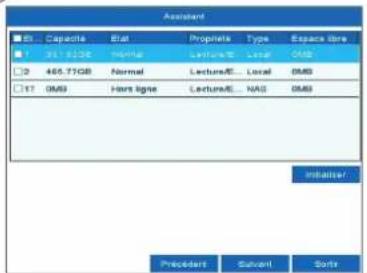

Il disco rigido installato deve essere initiazizzato prima dell'impiego. Selezionare il disco rigido da initiazizzare.

Fare clic su Init e confirmare la corretta inizializzazione con OK. Passare alla schermata successiva con "Avanti".

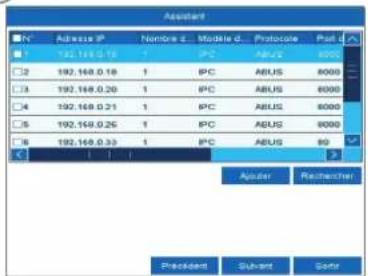

Per cercare in rete le videocamere di rete giornata, fare cli su "Ricerca".

1920

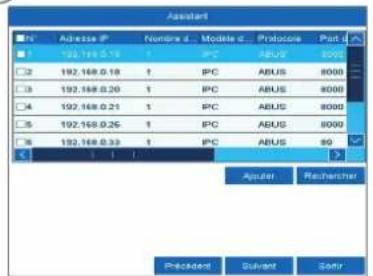

Di seguito sono indicate tutte le videocamera di rete compatibili. Utilizzando le casele di controllo, selezionare le videocamera di rete desiderate e fare dicu sugiangi Passare alla schermata successiva con "Avanti".

Selezionare il tipo di registrazione. è possibile scegliere tra „In continuo" e „Motion". Chiudere l'assistente alla confi gurazione con „OK".

SPECIFICHE

Modello NVR10040

Capacità totale della rete (input/output) 576 Mbit/s (320 Mbit/s/256 Mbit/s)

Canali video IP 32

Visualizzazioni 1/4/6/8/9/16/25/32

Comando Mouse, pannello di controllo

Audio Audio a due vie: 1 canale, RCA (2,0 Vp-p, 1000 Ω)

Uscita audio: 2 canali, RCA (lineare, 1000 Ω)

Supporto di memoria 8 SATA, 1 eSATA

Frame rate complessivo (PAL) 800

Modalità di registrazione

Manuale, programmazione oraria, rilevamento del movimento, allarme, rilevamento del movimento e allarme, rilevamento del movimento o allarme, VCA

Modalità di ricerca In base a evento, data e ora, Smart Search, VCA

Backup dei dati 2 USB 2.0, 1 USB 3.0, 1 eSATA
Collegamento di rete 2 RJ45 10/100 /1000 Mbps
Funzioni di rete	Visualizzazione live, riproduzione, esportazione di dati, Impostazioni
Accesso simultaneo alla rete 128 connessioni telem-camera
ONVIF Profilo S
Protocolli videocamera di rete	Videocamere di rete ABUS, Axis, Panasonic, Samsung, (vedere la lista di compatibilità sul site www.abus.com)
Accesso mobile iDVR Plus/HD (Apple iOS e Android)
Software Software CMS ABUS
DDNS S1
NTP S1
Analisi dei contenuti video (VCA)	Tripwire Detection, Intrusion Detection, Face Detection, Defocus Detec-tion, Scene Change Detection, allarme PIR
Uscita relè 4 (capacità di carico: 12 V DC/1 A)
Ingressi allarme (NO/NC) 16
Gestione allarmi	Segnale acustico, segnale OSD, e-mail, VCA
Livelli utente	2 (31 utenti massimi)

Modalità di funzionamento Triplex

Lingua OSD Tedesco,inglese,francese,olandese,danese,

Dimensioni (LxAxP) 450 x 95 x 440

Peso netto 6,4

Temperatura max. di servizio 55

Umidità max dell'aria 90

Temperatura min. di servizio -10

Alimentazione di tensione AC 100-240

Potenza assorbita 200

Certificazioni CE, C-Tick, RoHS II, REACH, FCC, conforme alla legge Sarkozy

ISTRUZIONI + SOFTWARE + APP

Istruzioni:

Ulteriori istruzioni sull'utilizzo dell'interfaccia Web e del registraratore sono riportate nella scheda „Downloads" at seguente link: http://www.abus.com

Soft ware:

Il software Central Monitor Station (CMS) TVSW11001 di ABUS consente di monitorare, controllare e gestire i dati videostratore ABUS direttamente sul PC: www.abus.com

Utilizzare I'IP Installer di ABUS per cercare il registraratore nella rete, per controllare e installare gli aggiornamenti del fi rrmware e per scaricare istruzioni e guide rapide direttamente sul PC: http://www.abus.com

App:

R Plus/HD

Hente un accesso remoto veloceto.
luito al registraratore:
