MODE D'EMPLOI TVAC71000 ABUS

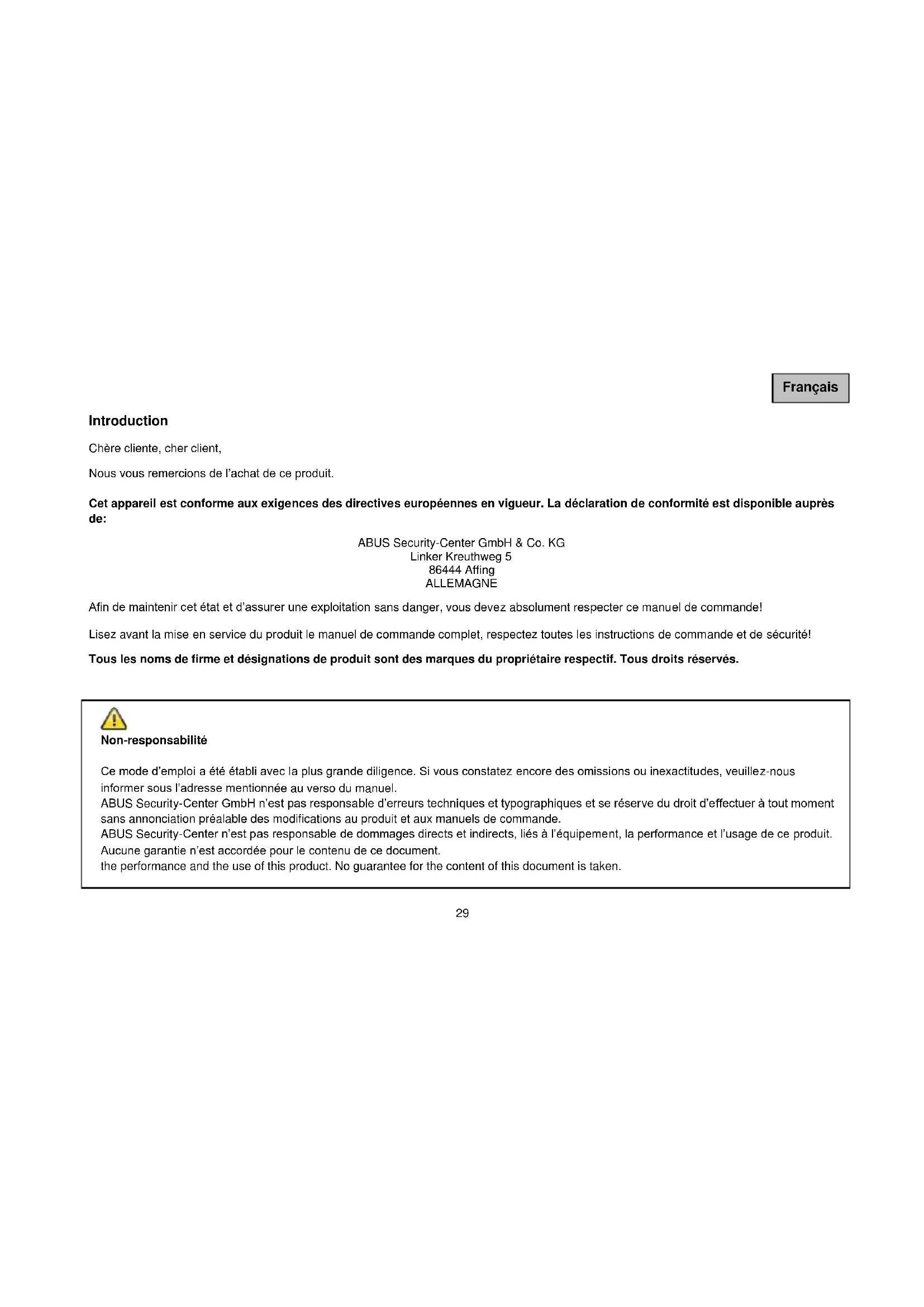

Notice d’utilisation29 Français Introduction Chère cliente, cher client, Nous vous remercions de l’achat de ce produit. Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing ALLEMAGNE Afin de maintenir cet état et d’assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande! Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité! Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés.

Non-responsabilité Ce mode d’emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l’adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n’est pas responsable d’erreurs techniques et typographiques et se réserve du droit d’effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n’est pas responsable de dommages directs et indirects, liés à l’équipement, la performance et l’usage de ce produit. Aucune garantie n’est accordée pour le contenu de ce document. the performance and the use of this product. No guarantee for the content of this document is taken.30 Français Explication des symboles

Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.

Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.

Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

La garantie ne couvre pas les dommages causés par le non-respect de ce mode d’emploi. ABUS n’est pas tenu de vous indemniser de vos pertes indirectes !

ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité. La garantie ne couvre pas de tels cas.

Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu’à la protection de l’appareil. Veuillez lire les indications suivantes avec attention : Aucune pièce interne du produit ne nécessite un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement une annulation de la certification (CE) et de la garantie. En cas de chute, même de faible hauteur, le produit risque d’être endommagé. Évitez d’utiliser le produit dans les conditions ambiantes suivantes : Froid ou chaleur extrême exposition directe aux rayons du soleil En présence de poussières et de gaz, de vapeurs ou de solvants inflammables Fortes vibrations Champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs31 Français Consignes de sécurité générales : Ne jamais regarder de près (1 m) directement le projecteur infrarouge. Eviter de regarder directement le projecteur à l'aide d'appareils optiques (loupe). Ne laissez pas traîner le matériel d’emballage. Dans les mains d’un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux. Veuillez ne jamais introduire d’objets à l’intérieur de l’appareil à travers ses orifices. Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun produit non compatible. Veuillez respecter les consignes de sécurité et les manuels utilisateur des autres appareils raccordés. Avant de mettre l’appareil en service, veuillez vérifier s’il est endommagé. Si c’est le cas, ne mettez pas l’appareil en service ! Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible de détruire l’appareil et de compromettre votre sécurité (danger d’électrocution). Consignes de sécurité

1. Alimentation électrique : 12 - 24 VCA/VCC

N’utilisez cet appareil qu’avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d’électricité. Coupez l’alimentation électrique de l’appareil avant de procéder à toute opération d’installation ou de maintenance.

Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant entraîner un risque d’électrocution ou d’incendie.

Nettoyez l’appareil uniquement avec un chiffon humide et n’utilisez pas de produits de nettoyage agressifs. Veuillez pour cela couper l’alimentation électrique de l’appareil.32 Français Avertissements Avant la première mise en service, toutes les consignes de sécurité et d’utilisation doivent être lues et respectées !

1. Veuillez respecter les consignes suivantes afin d’éviter que le câble et la prise secteur ne soient endommagés :

Ne modifiez pas et ne manipulez pas le câble ni la prise secteur. Ne pliez pas et ne tordez pas le câble secteur. Pour débrancher l’appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.

2. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

N’ouvrez jamais le boîtier ou le bloc d’alimentation. N’introduisez aucun objet métallique ou inflammable à l’intérieur de l’appareil. Afin d’éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

3. Lorsqu’un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre distributeur.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d’alimentation pendant l’installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel. Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d’autres personnes. Câblez l’ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu’ils ne puissent entrer en contact lors d’une utilisation normale ou suite à une défaillance.

Déballage Lorsque vous sortez le dispositif de l’emballage, traitez-le avec grand soin.

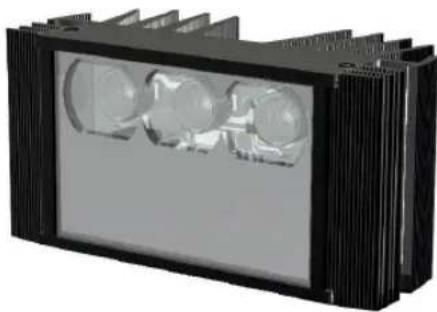

Ces projecteurs infrarouge/à lumière blanche peuvent être utilisés dans le cadre d'installations de vidéosurveillance. Grâce au degré de protection IP66, ils peuvent être utilisés en intérieur comme en extérieur. L'alimentation électrique est facilitée par une entrée de tension variable de 12 – 24 VCA/VCC. Le photodétecteur assure l'activation et la désactivation automatique du projecteur. Ce projecteur est utilisé en association avec une caméra pour assurer une vidéosurveillance. Vous trouverez une description détaillée de ses fonctions au chapitre « 3. Caractéristiques et fonctions ».

Projecteur Notice d'utilisation

3. Caractéristiques et fonctions

Boîtier en aluminium Filetage ¼" Entrée de tension variable Indice de protection IP 66

4. Description des projecteurs

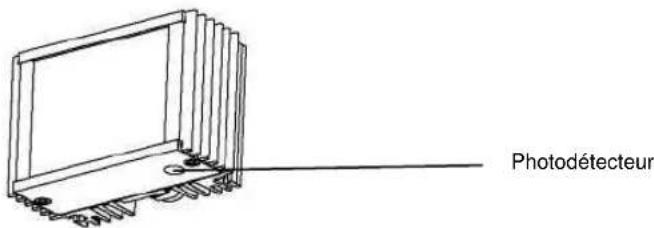

Photodétecteur35 Français Un photodéctecteur se trouve sur la face inférieure du projecteur. Il sert à activer et désactiver automatiquement le projecteur. Le projecteur est activé lorsque l'intensité lumineuse est inférieure à 3 lux. Au dos du projecteur se trouve un filetage de 1/4" destiné à l'installation du projecteur à l'aide d'un support.

ATTENTION ! Pendant le montage, l'alimentation électrique du projecteur doit être coupée. La polarité est sans importance !

Pour un montage mural ou au plafond, utilisez le support correspondant disponible en tant qu’accessoire en option. Procédez comme suit :

1. Commencez par monter le support de montage mural/au plafond à l’endroit souhaité à l’aide des vis fournies.

2. Raccordez le projecteur infrarouge à une source de tension stabilisée de 12 – 24 VCC/VCA suffisamment puissante (selon le modèle, jusqu’à 12 watts).

3. Montez le projecteur infrarouge/à lumière blanche sur le support de montage mural/au plafond.

4. Orientez le projecteur et fixez-le en position.

Remarque importante : Lors de la pose, veillez à ce que le câble ne soit pas tendu.

Exemple d'installation pour la pose des câbles :36 Français

6. Consignes d’utilisation de projecteurs infrarouges

Les projecteurs infrarouges ne peuvent être utilisés comme éclairage que conjointement à des caméras jour/nuit ou noir et blanc compatibles avec les infrarouges. Lors de l’utilisation de projecteurs infrarouges, un déplacement du point utilisé pour la mise au point peut se produire (flou focal). Dans un tel cas, la solution consiste à utiliser des objectifs à correction infrarouge. La portée des projecteurs infrarouges dépend de la sensibilité infrarouge du modèle de caméra utilisé. Les portées indiquées pour les projecteurs infrarouges sont basées sur une sensibilité à la lumière de la caméra de 0,1 lux. Un éclairage infrarouge risque de donner un aspect insolite aux objets. De cette manière, un pré vert est plutôt sombre à la lumière du jour. Dans le cadre d’un éclairage infrarouge, la lumière verte devient quasiment blanche. Comme pour toutes les sources lumineuses, le principe stipulant que l’éclairage doive être monté le plus près possible de l’objet à surveiller est également applicable à un éclairage infrarouge. Dans ce cadre, il convient d’adapter l’angle de visée de la caméra et d’éviter son éblouissement. Nettoyer le projecteur infrarouge à intervalles réguliers (au moins tous les trois mois), car une vitre sale réduit l’intensité lumineuse et la puissance de refroidissement du radiateur. Pour le nettoyage, n'utiliser que des produits non abrasifs et sans alcool.

7. Entretien et nettoyage

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des dommages. Quand vous pensez qu’une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries. Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand Le dispositif montre un dommage visible, Le dispositif ne fonctionne plus.

Attention: Le produit ne doit pas être entretenu par vous-même. Vous ne devez donc pas tester ou entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit.37 Français

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l’eau tiède.

Veillez qu’aucun liquide n’arrive dans le dispositif. N’utilisez pas de produits de nettoyage chimiques.

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l’exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l’environnement, l’appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l’élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l’Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d’assurer un recyclage du produit dans le respect des règles de protection de la santé et de l’environnement.38 Français
