GEBRUIKSAANWIJZING TVAC71000 ABUS

Gebruikershandleiding

Versie 10/2013 Gebruikershandleiding41 Nederlands Inleiding Geachte klant, hartelijk dank voor de aanschaf van dit product. Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen! Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht! Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.42 Nederlands Uitleg van de symbolen

Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.

Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.

Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!

ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen komt de garantie te vervallen.

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door: Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt door het demonteren de vergunning (CE) en de garantie/vrijwaring. Het product kan al beschadigd raken door een val van slechts geringe hoogte. Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik: extreme kou of hitte Direct zonlicht Stof of brandbare gassen, dampen of oplosmiddelen sterke trillingen sterke magneetvelden, bijv. in de buurt van machines of luidsprekers.43 Nederlands Algemene veiligheidsinstructies: Kijk nooit direct vanaf een korte afstand (1 m) in de infraroodschijnwerper. Voorkom dat u direct met optische apparatuur (loep) in de schijnwerper kijkt. Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen. Steek geen voorwerpen door de openingen in het toestel. Gebruik alleen de hulptoestellen/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn. Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparatuur in acht. Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het toestel dan niet in gebruik! Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het toestel vernielen en uw veiligheid in gevaar brengen (elektrische schok). Veiligheidsinstructies

1. Stroomvoorziening: 12 - 24 VAC/VDC

Gebruik dit apparaat alleen aan een stroombron die de op het typeplaatje vermelde netspanning levert. Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.44 Nederlands Waarschuwingen Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

Wijzig of manipuleer netsnoeren en netstekkers niet. Verbuig of verdraai het netsnoer niet. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

2. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

Open nooit de behuizing of de voeding. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

3. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen. Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

1. Gebruik volgens voorschrift

Deze infrarood-/witlichtschijnwerpers zijn geschikt voor de installatie van professionele videobewakingsinstallaties. Dankzij beschermingsklasse IP 66 kunnen deze zowel binnen als buiten worden gebruikt. Door de variabele spanningsingang 12 – 24 VAC/VDC is een probleemloze voedingsspanning mogelijk. Door de lichtsensor is een automatische in- en uitschakeling van de schijnwerper gewaarborgd. De schijnwerper is bedoeld voor videobewaking in combinatie met een camera. Een uitvoerige functiebeschrijving vindt u in hoofdstuk „3. Kenmerken en functies”.

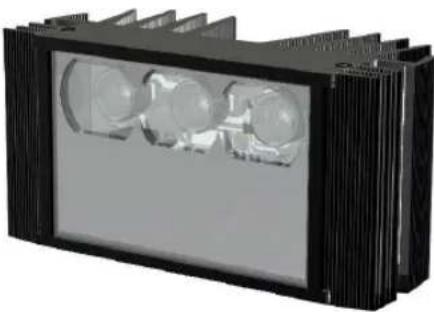

Schijnwerper Gebruikershandleiding

3. Kenmerken en functies

Aluminium behuizing ¼" -schroefdraad Variabele spanningsingang Beschermingsklasse IP 66

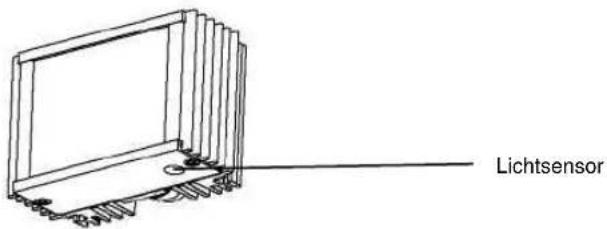

4. Beschrijving van de schijnwerpers

Lichtsensor47 Nederlands Er bevindt zich een lichtsensor aan de onderkant van de schijnwerper, voor de automatische in- en uitschakeling van de schijnwerper. Bij een lichtintensiteit onder 3 lux wordt de schijnwerper ingeschakeld. Aan de achterkant van de schijnwerper bevindt zich een ¼" –schroefdraad voor de installatie van de schijnwerper met behulp van een houder.

LET OP! Tijdens de montage moet de schijnwerper van de netspanning gescheiden zijn. Op de polariteit hoeft niet te worden gelet!

Gebruik voor de wand- en plafondmontage de als optionele accessoire verkrijgbare wand-/plafondhouder. Ga als volgt te werk:

1. Monteer eerst de wand- en plafondhouder met de bijgevoegde schroeven op de gewenste montagelocatie.

2. Verbind de schijnwerper met een gestabiliseerde 12 – 24 VDC/VAC spanningsbron met voldoende vermogen (al naar gelang het model tot maximaal 12 watt).

3. Monteer de infrarood-/witlichtschijnwerper aan de wand-/plafondhouder.

Neem het volgende in acht: Zorg er bij de installatie voor dat er niet aan de kabel wordt getrokken.

Installatievoorbeeld voor de kabelinstallatie:48 Nederlands

6. Opmerkingen over het gebruik van infraroodschijnwerpers

Infraroodschijnwerpers kunnen als belichtingsmiddel alleen in combinatie met voor infrarood geschikte Z/W of dag-/ nachtcamera’s worden gebruikt. Bij het gebruik van IR-schijnwerpers kan er een verschuiving van het focuspunt van de camera optreden (focusshift). In dergelijke gevallen bieden IR-gecorrigeerde objectieven uitkomst. Het bereik van de infraroodschijnwerpers is afhankelijk van de IR-gevoeligheid van het gebruikte model camera. De aangegeven bereiken van de schijnwerpers zijn gebaseerd op een lichtgevoeligheid van de camera van 0,1 lux. Voorwerpen kunnen er bij IR-licht ongewoon uitzien. Zo lijkt een groene wei bij daglicht eerder donker. Bij een infraroodbelichting wordt groen licht echter bijna wit weergegeven. Net als voor alle belichtingsmiddelen geldt ook bij de infraroodbelichting het principe dat de belichting zo dicht mogelijk bij het te bewaken bereik moet worden geplaatst. Daarbij moet de schijnrichting aan de kijkrichting van de camera worden aangepast en moet een verblinding van de camera worden vermeden. Reinig de infraroodschijnwerper met regelmatige tussenpozen (minimaal elke drie maanden), aangezien de lichtsterkte door vervuild glas verminderd wordt en de koelwerking van de radiator afneemt. Gebruik voor het reinigen geen scherpe middelen of alcohol.

7. Onderhoud en reiniging

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing. Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu. U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer het apparaat zichtbaar is beschadigd of het apparaat niet meer functioneert. Let op: Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.49 Nederlands

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vocht in het apparaat kan binnendringen. Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm kunnen aantasten (kleurveranderingen).

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.50 Nederlands
