Type de produit	Téléviseur CRT
Marque	PHILIPS
Modèle	28PT4404
Taille de l'écran	28 pouces (71 cm)
Alimentation	220-240 V / 50 Hz
Consommation électrique	Environ 100 W (estimation)
Système TV	PAL / SECAM / NTSC (selon version)
Son	Stéréo NICAM (sur versions stéréo), haut-parleurs intégrés
Télétexte	Oui (sur certaines versions)
Prises péritel	1 ou 2 (EXT1 avec RVB, EXT2 avec S-VHS)
Entrées avant	Audio/Vidéo (sur certaines versions)
Sortie casque	Oui (sur certaines versions, impédance 32-600 ohms)
Télécommande	Oui, avec touches numériques, menu, télétexte
Fonctions principales	Recherche automatique et manuelle des chaînes, classement, réglages image et son, minuterie, format d'écran (sur certaines versions), AVL
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les fentes de ventilation, ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Contacter le service après-vente PHILIPS ou un centre agréé.
Recyclage	Appareil contenant des matériaux recyclables. Ne pas jeter avec les ordures ménagères.

FOIRE AUX QUESTIONS - 28PT4404 PHILIPS

Comment installer le téléviseur pour la première fois ?

Branchez l'antenne et l'alimentation. Allumez le téléviseur avec la touche marche-arrêt. Si le menu de choix de langue n'apparaît pas, maintenez enfoncées les touches PROGRAM- et PROGRAM+ pendant 4 secondes. Choisissez la langue avec les touches numérotées, puis le pays. La recherche automatique des chaînes démarre.

Comment renuméroter les programmes ?

Appuyez sur la touche MENU, sélectionnez INSTALLATION, puis CLASSEMENT. Sélectionnez le programme à changer avec les touches < ou >, entrez le nouveau numéro avec les touches numériques, puis choisissez ÉCHANGE et validez. Répétez pour chaque programme.

Comment connecter un magnétoscope ou un décodeur ?

Utilisez un câble péritel pour relier le magnétoscope à la prise EXT1 ou EXT2. Pour un magnétoscope sans péritel, connectez-le via l'antenne et accordez le programme 0 sur le signal de test du magnétoscope (recherche manuelle). Pour sélectionner l'appareil, appuyez sur la touche EXT de la télécommande.

Pourquoi l'image est en noir et blanc ?

Vérifiez que le système TV (PAL/SECAM/NTSC) est correctement réglé dans le menu RECHERCHE MAN. (SYSTÈME). Assurez-vous également que la cassette vidéo est enregistrée dans le même standard.

Comment utiliser le télétexte ?

Appuyez sur la touche TÉLÉTEXTE de la télécommande. Le sommaire apparaît. Composez le numéro de la page désirée avec les touches numériques (ex: 120 -> 1,2,0). Utilisez les touches colorées pour les rubriques. Pour quitter, rappuyez sur TÉLÉTEXTE.

Que faire si le téléviseur n'a pas de son ?

Vérifiez que le volume n'est pas coupé (touche MUTE). Si le son manque sur certains programmes, le système TV peut être incorrect : allez dans RECHERCHE MAN. et réglez SYSTÈME sur la norme appropriée (FRANCE, WEST-EU, UK).

Comment régler l'image et le son ?

Appuyez sur MENU, utilisez les flèches pour sélectionner IMAGE ou SON. Réglez LUMIÈRE, COULEUR, CONTRASTE, DÉFINITION, TEINTE, etc. Pour le son, réglez BALANCE, AIGUS, GRAVES et AVL (limiteur de volume). Pour mémoriser vos réglages, sélectionnez PERSONNEL et validez.

Pourquoi le téléviseur se met-il en veille automatiquement ?

Le téléviseur passe en veille après 15 minutes sans signal. Pour l'éviter, allumez-le avec la touche marche-arrêt. Vous pouvez aussi désactiver cette fonction ? (La notice ne mentionne pas de désactivation). Pour économiser l'énergie, éteignez complètement l'appareil.

Comment nettoyer l'écran et le boîtier ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Débranchez l'appareil avant le nettoyage.

Où trouver des pièces de rechange ou faire réparer le téléviseur ?

Contactez le service après-vente PHILIPS ou rendez-vous dans un centre de réparation agréé. N'essayez pas de réparer vous-même l'appareil.

MODE D'EMPLOI 28PT4404 PHILIPS

Vous venez d'acquérir ce téléviseur, merci de votre confiance.

Nous vous conseillons de lire attentivement les instructions qui suivent pour mieux comprendre les possibilités offertes par votre téléviseur :

Recherche des chaînes 2

Utilisation des autres menus 4

Les touches de la télécommande 5

Télexte 6

Raccordements 7

Les touches du téléviseur 8

Conseils 8

Installation du téléviseur

1 Positionnement du téléviseur

Placez votre téléviseur sur une surface solide et stable en laissant un espace libre d'au moins 5 cm autour de l'appareil. Pour prévenir toute situation dangereuse, ne rien poser dessus tel qu'un objet couvrant (napperon), rempli de liquide (vase) ou dégageant de la chaleur (lampe). De plus, le téléviseur ne doit pas être exposé à des projections d'eau.

2 Raccordements

• Introduisez la fiche d'antenne dans la prise ^I située à l'arrière. Les téléviseurs à petite taille d'écran sont équipés d'une antenne
• Branchez le cordon d'alimentation sur le secteur (220-240V / 50 Hz).

3 Telecommande

Introduisez les 2 piles de type R6 fournies en respectant les polarités. Les piles livrées avec l'appareil ne contiennent ni mercure ni cadmium nickel, dans un souci de préserver l'environnement. Veillez à ne pas jeter vos piles usagées mais à utiliser les moyens de recyclage mis à votre disposition (consultez votre revendeur). En cas de remplacement, utilisez des piles de même type.

Mise en marche

Pour allumer le téléviseur, appuyez sur la touche marche-arrêt. Un voyant s'allume en rouge et l'écran s'illumine.

Allez directement au chapitre installation rapide, page suivante. Si le téléviseur reste en veille, appuyez sur la touche P de la télécommande.

Le voyant clignote lorsquyouutilisezlambdaelecamande.

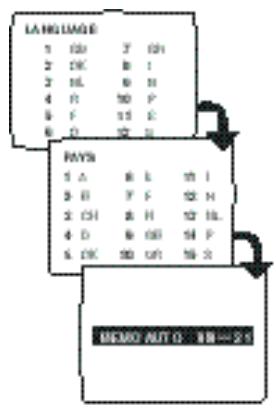

Installation rapide (première mise en service)

La première fois que vous allumez le téléviseur, un menu apparait à l'écran. Ce menu vous invite à CHOISIR la langue des menus.

Si le menu n'apparaît pas, maintenez appuyées pendant 4 secondes les touches PROGRAM- et PROGRAM+ (ou - et P-) du téléviseur, pour le faire apparaître.

Utilisez les touches numérotées à de la télécommande pour CHOISIR voitre langue (pour le Français tapez 5). Un autre menu apparait. Sélectionnez ensuite votre pays (pour la France tapez 3). Dés que votre pays est entré, la recherche démarre automatiquement. L'opération prend quelques minutes. L'affichage montre la progression de la recherche et le nombre de programme trouvés. A la fin, le menu disparait et le dernier programme est affchéé.

Si aucun programme n'est trouvé, reportez-vous au chapitre conseils p. 8.

Si l'émetteur ou le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. Si ce n'est pas le cas, les programmes trouvés seront numérotés en ordre décroissant à partir du numéro 99, 98, 97,... (ou 79, 78,...). Vous devez utiliser le menu CLASSEMENT pour les renuméroter.

Certains émetteurs ou réseaux câbés diffusent leurs propres paramètres de classement (réion, langage,...). Dans ce cas, vous devez indiquer votre choix avec les touches puis valider avec .

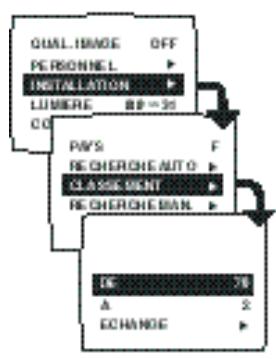

Pour renomérer les programmes trouvés

1 Appuyez sur la touche (Le menu principal s'affiche à l'écran.) 2 Appuyez 1 fois sur pour sélectionner INSTALLATION et appuyez sur Le menu INSTALLATION apparait. Le choix LANGUE est actif. 3 Appuyez 3 fois sur pour sélectionner CLASSEMENT et appuyez sur Le menu CLASSEMENT apparait. Le choix DE est actif. 4 Sélectionnez le programme que vous souhaitez renuméroter en utilisant les touches ou à 9. Exemple: vous pouze renumeroyer le programme 78 en 2: tapez ⑦ ⑧. 5 Sélectionnez le besoin A (touche) et entrez le nouveau numero souhaite avec les touches ou ⑨ à ⑨ (dans notre exemple tapez ②) Sélectionnez ÉCHANGE (touche ) et appuyez sur . L'indication ÉCHANGE apparait, l'échange s'effectue ( permet d'annuler). Dans notre exemple le programme 78 est renumeréré en n°2 (et le n°2 en 78). 7 Sélectionnez le choix DE (touche) et recommencce les étapes à autant de fois qu'il y a de programmes à renuméroter. Pour quitter les menus, appuyez sur la touche

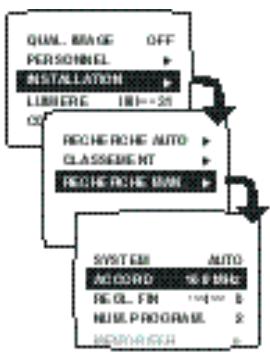

Pour effectuer la recherche manuellement

Ce menu permet de mémoriser les programmes un par un.

1 Appuyez sur la touche Le menu principal s'affiche à l'écran. 2 Appuyez 1 fois sur pour sélectionner INSTALLATION et appuyez sur C. 3 Sélectionnez RECHERCHE MAN. (touche ) et appuyez sur . Le menu RECHERCHE MAN. apparait. Sélectionnez SYSTÉME (disponible uniquement sur certaines versions). Utilisez la touche pour choisir la norme de réception FRANCE (norme LL'), WEST-EU (norme BG) ou UK (norme I). 5 Sélectionnez ACCORD et appuyez sur C. La recherche commence. Dès qu'un programme est trouvé le défilement s'arrête. Si vous connaissiez la fréquence du programme désiré, vous pouvez composer directement son numéro avec les touches ① ⑨. Si aucun programme n'est trouvé, reportez-vous au chapitre conseils p. 8. 6 Si la réception n'est pas satisfaisante sélectionnez RÉGL. FIN et maintenez appuyée la touche ou pour affiner le réglage. 7 Sélectionnez NUM. PROGRAM. et entrez le numéro de programme souhaité à l'aide des touches < ou ① ⑨. 8 Sélectionnez MÉMORISER et appuyez sur L'indication MÉMORISE apparait. Le programme est mémorisé. 9 Recommencez les étapes 5 à 8 autant de fois qu'il y a de programmes à mémoriser. Pour quitter les menus, appuyez sur la touche

Autres réglages du menu installation

1. Appuyez sur la touche. Le menu principal s'affiche à l'écran. 2. Appuyez 1 fois sur pour sélectionner INSTALLATION et appuyez sur . Le menu INSTALLATION apparait. 3. Utilisez les touches pour sélectionner un réglage et les touches pour régler :

• LANGUAGE: pour changer la langue d'affichage des menus.
• PAYS: pour sélectionner le pays où vous êtes situé (F pour France). Ce réglage intervient dans le classement automatique des programmes.
• RECHERCHE AUTO: appuyez sur pour démarrer la recherche.

L'opération prend quelques minutes. À la fin, le menu INSTALLATION réapparaît automatiquement. Pour plus d'informations, voir le chapitre Installation rapide, étapes 3 à 5 de la page précédente.

Pour sortir ou interrompre la recherche, appuyez sur

• PÉRIPHÉRIQUE: appuyez sur pour afficher le menu. Vous avez accès à une série de noms vous permettant de personnaliser le nom des prises extérieures. Ensuite, quand vous avez sélectionné une prise extérieure, le nom choisi s'affichera quelques instants. Pour quitter les menus, appuyez sur

Pour régler un menu:

1 Affichez le menu.

Sélectionnez un réglage.

3 Reglez.

Remarques : les menus s'effacent automatiquement au bout de 30 secondes sans action.

Pour quitter les menus, appuyez sur la touche (ou sur pour revenir au niveau précédent).

Appuyez sur ©. vous pouvez régler: LUMIÈRE, couleur, contraste, définition, TEINTE, contraste+ et QUAL. IMAGE.

DEFINITION: agit sur la nettede de l'image, - TEINTE: agit sur le rendu des couleurs. Vous avez 3 possibilités: FROIDE (plus bleue), NORMAL (équilibrée) ou CHAUBE (plus rouge). - CONTRASTE+: ajuste automatiquement le contraste de l'image en fonction de son contenu (ramène en permanence la partie la plus souvent de l'image au noir). - QUALITÉ IMAGE: permet d'atténuer le bruit de l'image (la neige). Ce réglage est utile en cas de réception difficile.

Appuyez sur «vendu». vous pouvez régler pour les versions stéroïde uniquement: balance, AIGUS, GRAVES et AVL.

• AVL (Automatic Volume Leveler) : contrôle automatique du volume qui permet de limiter les augmentations du son, en particulier lors des changements de programmes ou des publicités.

Mémorisation des réglages

Vous pouvez mettre en mémoire vos propres réglages de l'image et du son.

• Effectuez d'abord vos réglages dans les menus. • Sélectionnez PERSONNEL et appuyez sur C. L'indication MÉMORISE apparait. Les réglages sont mémorisés.

Remarque : le volume est mémorisé automatiquement après un changement de programme ou la mise en veille du téléviseur. Il ne nécessite pas d'être mémorisé par PERSONNEL.

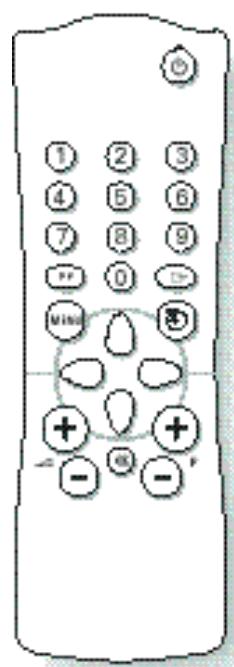

Les touches de la télécommande

En fonction des modèles, il existe 2 versions différentes de télécommande.

Veille

Sélection des programmes

Touches numériques

Volume

Coupure son

Menu

Préférences Personnelles

Sélection des prises EXT

Minuterie

Format d'écran (sur certaines versions uniquement)

Mode son (versions stéreo uniquement)

Info. d'écran (versions stéreo uniquement)

Permet de mettre le téléviseur en veille. Le moyen s'allume en rouge. Pour le remettre en marche, appuyez sur P,P ou ① à ⑨

Accès au programme inférieur ou supérieur.

Accès direct au programme. Pour un programme à 2 chiffres, il faut ajouter le 2ème chiffre avant que le trait ne disparaisse. Sur certains programmes le titre de l'émission s'affiche quelques instants en bas de l'écran.

Pour régler le niveau sonore.

Pour supprimer ou rétablir le son.

Pour appeler ou quitter les menus. Utilisez les touches et pour régler. Les menus s'effacent automatiquement au bout de 30 secondes sans action.

Appuyez plusieurs fois pour retrouver les réglages mémorisés avec le menu PERSONNEL (voir p.4) ou les réglages usines.

Appuyez plusieurs fois pour sélectionner les prises EXT (voir p.7).

Pour sélectionner une durée de mise en veille automatique (de 0 à 240 minutes).

La touche permet d'agrandir l'image verticalement pour faire disparaître les bandes noires des films au format cinémascope. La touche permet de comprimer l'image verticalement (format 16:9).

Permet de forcer les émissions STEREO (et NICAM STEREO) en MONO ou pour les émissions bilingues de besoin entre DUAL I et DUAL II (et NICAM DUAL I, NICAM DUAL II et mono).

Le NICAM est un procédé qui permet de transmettre le son en qualité numérique.

Appuyez pendant 5 secondes pour activer l'affichage permanent du numéro de programme. Une brève pression permet d'afficher quelques instants ou d'effacer le numéro de programme et le mode son.

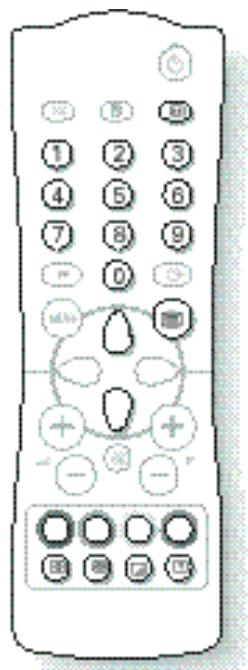

Télétexte (uniquement sur certaines versions)

Le télétexte est un système d'informations, diffusé par certaines chaînes, qui se consulte comme un journal. Il permet aussi d'accéder aux sous-titrages pour les personnes malentendantes ou peu familiarisées avec la langue de transmission (réseaux câbles, chaînes satellites,...).

Accès direct aux rubriques

Pour appeler ou quitter le télétexte. La 1ère fois, le sommaire apparait avec la liste des rubriques auxquelles vous pouvez acceder. Chaque rubrique est repérée par un numéro de page à 3 chiffres.

Si la chaine sélectionnée ne diffuse pas le télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quittez le télétexte et choisissez une autre chaine).

Composer le numéro de la page désirée avec les touches ① à ⑨ ou ⑩. Exemple: page 120, tapez ① ② ⑩. Le numéro s'affiche en haut à gauche, le compteur tourne, puis la page est affichée. Renouvelez l'opération pour consulter une autre page.

Si le compteur continue à rechercher, c'est que la page n'est pas transmise. Choisissez un autre numéro.

Pour revenir au sommaire (généralement la page 100).

Des zones colorées sont affichées en bas de l'écran. Les 4 touches colorées permettent d'accéder aux rubriques ou aux pages correspondantes.

Les zones colorées clignotent lorsque la rubrique ou la page n'est pas encore disponible.

Pour afficher la partie supérieure, inférieure, puis revenir à la dimension normale.

Certaines pages contiennent des sous-pages qui se succèdent automatiquement. Cette touche permet d'arrêter ou reprendre l'alternance des sous-pages. L'indication é apparait en haut à gauche.

Pour activer ou désactiver la superposition écran.

Pour faire apparaître ou disparaître les informations cachées (solutions deieux).

Raccordement d'autres appareils

Selon les versions, le téléviseur est équipé de 1 ou 2 prises péritel EXT1 et EXT2.

La prise EXT1 possède les entrées/sorties audio video et les entrées RVB.

La prise EXT2 (si disponible) possède les entrées/sorties audio vidéo et les entrées S-VHS.

Magnétoscope

Effectuez les raccordements ci-dessous en utilisant un cordon péritel de bonne qualité.

Si votre magnétoscope ne possède pas de prise péritel, seule la liaison par le câble antenne est possible. Vous devez accorder le programme numéro 0 du téléviseur sur le signal de test du magnétoscope (voir recherche man. p. 3). Ensuite pour réproduire l'image du magnétoscope, appuyez sur ©.

Magnétoscope avec décodeur

Connectez le décodeur sur la deuxième prise péritel du magnétoscope. Vous pourrez ainsi enregistrer les émissions cryptées.

Autres appareils

Récepteur satellite, décodeur, DVD, jeux,...

Pour les téléviseurs équipés de 2 prises péritel, connectez de préférence à EXT1 les équipements délivrant les signaux RVB (décodeur numérique, lecteurs DVD, jeu,...) et à EXT2 les équipements délivrant les signaux S-VHS (magnétoscopes S-VHS et Hi-8).

Connexions en façade

(disponible uniquement sur certaines versions)

Selon les versions, les prises sont situées à l'avant (parfois sous un volet) ou sur le côté droit du téléviseur.

Casque (uniquement sur certaines versions)

Lorsque le casque est connecté, le son du télévisuel est coupé. Les touches permettent de régler le volume.

L'impédance du casque doit être comprise entre 32 et 600 ohms.

Certains modèles sont équipés de connexions AUDIO/VIDÉO. Vous trouverez 1 entrée vidéo + 1 entrée son (versions mono) ou 2 entrées son gauche (L) et droite (R) sur les versions stéréo.

Effectuez les connexions puis utilisez la touche pour sélectionnez EXT (ou EXT2 pour les versions à 2 prises péritel). La commutation entre les prises arrière et les prises en façade est automatique avec priorité sur les prises en façade.

Pour un caméoscope monophonique, connectez le signal son sur l'entrée AUDIO L. Utilisez la touche (1) pour reproduire le son sur les haut-parleurs gauche et droit du téléviseur.

Pour sélectionner les appareils connectés

Appuyez sur la touche pour sélectionner EXT(1) et sur les versions à 2 prises péritel : EXT2 et Y/C2 (signal S-VHS sur EXT2).

La plupart des appareils réalisent eux-mêmes la commutation (décodeur,...)

Les touches du téléviseur

Le téléviseur est équipé de 4 touches qui sont situées, selon les versions, à l'avant ou sur le dessus du coffret. Les touches VOLUME - + (-Δ+) permettent de régler le niveau sonore. Les touches PROGRAM - + (-P+) permettent de sélectionner les programmes. Pour accéder aux menus, appuyez simultanément sur les 2 touches VOLUME - et VOLUME+. Ensuite, les touches PROGRAM - + permettent de sélectionner un réglage et les touches VOLUME - + de régler. Pour quitter le menu affiché, maintenez appuyées les 2 touches VOLUME - et VOLUME+.

Absence ou mauvaise image

La proximité de montagnes ou de hauts immeubles peut être la cause d'image dédoublée, d'écho ou d'ombres. Dans ce cas, essayez d'ajuster manuellement l'accord de l'image avec REGL. FIN (p. 3).

Avez-vous le bon système (p. 3)?

Vérifiez que la prise d'antenne ou la prise péritel est bien connectée. Vérifiez également que votre antenne permet de recevoir les émissions dans cette bande de fréquences (bande UHF ou VHF)?

Réglage de l'image

En cas de réception difficile (image neigeuse), positionnez le réglage QUALITÉ IMAGE sur ON (marche): p. 4.

L'image est en noir et blanc

Pour la lecture d'une cassette vidéo, vérifie qu'elle est enregistrée au même standard que le magnétoscope (PAL, SECAM ou NTSC).

Absence de son

Si certains programmes sont dépourvus de son, mais pas d'image, c'est que vous n'avez pas le bon système TV (p. 3).

Veille

Si le téléviseur ne reçoit pas de signal pendant 15 mn, il passe automatiquement en veille. Lorsqu'il est en veille, le téléviseur consomme de l'énergie. Pour faire des économies, nous vous conseillons de l'éteindre avec la touche marche-arrêt.

Toujours pas de résultats ?

En cas de panne, n'essayez jamais de réparer vous-même le téléviseur, mais consultez le service après-vente.

Directive pour le recyclage

Votre téléviseur utilise des matériaux réutilisables ou qui peuvent être recyclés. Pour minimiser les déchets dans l'environnement, des entreprises spécialisées récupèrent les appareils usagés pour les démonter et concentrer les matières réutilisables (renseignez-vous auprès de votre revendeur).
