RF 60 - Réfrigérateur DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur portable
Capacité	60 litres
Alimentation	12/24 V DC et 230 V AC
Température de fonctionnement	Jusqu'à -18 °C
Poids	Environ 20 kg
Dimensions (L x l x H)	Environ 60 x 40 x 45 cm
Utilisation	Idéal pour le camping, les voyages en voiture et les activités de plein air
Entretien	Nettoyage régulier avec un chiffon humide, vérification des joints d'étanchéité
Sécurité	Protection contre les surcharges électriques, fonctionnement silencieux
Garantie	2 ans
Accessoires inclus	Câble d'alimentation pour 12/24 V et 230 V

FOIRE AUX QUESTIONS - RF 60 DOMETIC

Comment régler la température du réfrigérateur Dometic RF 60 ?

Pour régler la température, utilisez le panneau de commande situé à l'avant du réfrigérateur. Appuyez sur le bouton de réglage de la température et sélectionnez la température souhaitée en utilisant les flèches. Les températures recommandées sont entre 0 °C et 5 °C.

Le réfrigérateur ne refroidit pas correctement, que faire ?

Vérifiez que le réfrigérateur est correctement ventilé et que les grilles d'aération ne sont pas obstruées. Assurez-vous également que la température est correctement réglée. Si le problème persiste, vérifiez le niveau de gaz réfrigérant et contactez un professionnel.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez le réfrigérateur avant de le nettoyer. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces. Rincez avec de l'eau claire et séchez avec un chiffon propre.

Le réfrigérateur fait un bruit étrange, est-ce normal ?

Des bruits tels que des bourdonnements ou des cliquetis peuvent être normaux et proviennent du compresseur ou des fluides réfrigérants. Cependant, si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets bloquant les ventilateurs.

Comment dégivrer le réfrigérateur Dometic RF 60 ?

Pour dégivrer, éteignez le réfrigérateur et laissez la porte ouverte pour permettre à la glace de fondre. Placez des serviettes pour absorber l'eau. Ne forcez pas le dégivrage avec des outils, car cela pourrait endommager les surfaces.

Quel type d'alimentation électrique le Dometic RF 60 nécessite-t-il ?

Le Dometic RF 60 fonctionne avec une alimentation de 12/24 V DC ou 230 V AC. Assurez-vous de vérifier la source d'alimentation avant l'utilisation.

Comment vérifier si le système de refroidissement fonctionne correctement ?

Pour vérifier le fonctionnement du système de refroidissement, utilisez un thermomètre pour mesurer la température à l'intérieur du réfrigérateur. La température doit être entre 0 °C et 5 °C lorsque le réfrigérateur est en marche.

Quels sont les signes d'une fuite de gaz réfrigérant ?

Les signes d'une fuite de gaz réfrigérant incluent une température anormalement élevée à l'intérieur du réfrigérateur, des bruits de sifflement ou des taches huileuses autour des joints. Si vous suspectez une fuite, contactez un technicien qualifié.

Comment transporter le Dometic RF 60 en toute sécurité ?

Pour transporter le Dometic RF 60, videz-le complètement, débranchez-le et sécurisez les portes pour éviter qu'elles ne s'ouvrent pendant le transport. Évitez de le placer à l'envers ou de le heurter pour prévenir des dommages internes.

Où puis-je trouver des pièces de rechange pour le Dometic RF 60 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés Dometic, sur le site officiel de Dometic ou dans des magasins spécialisés en électroménager.

MODE D'EMPLOI RF 60 DOMETIC

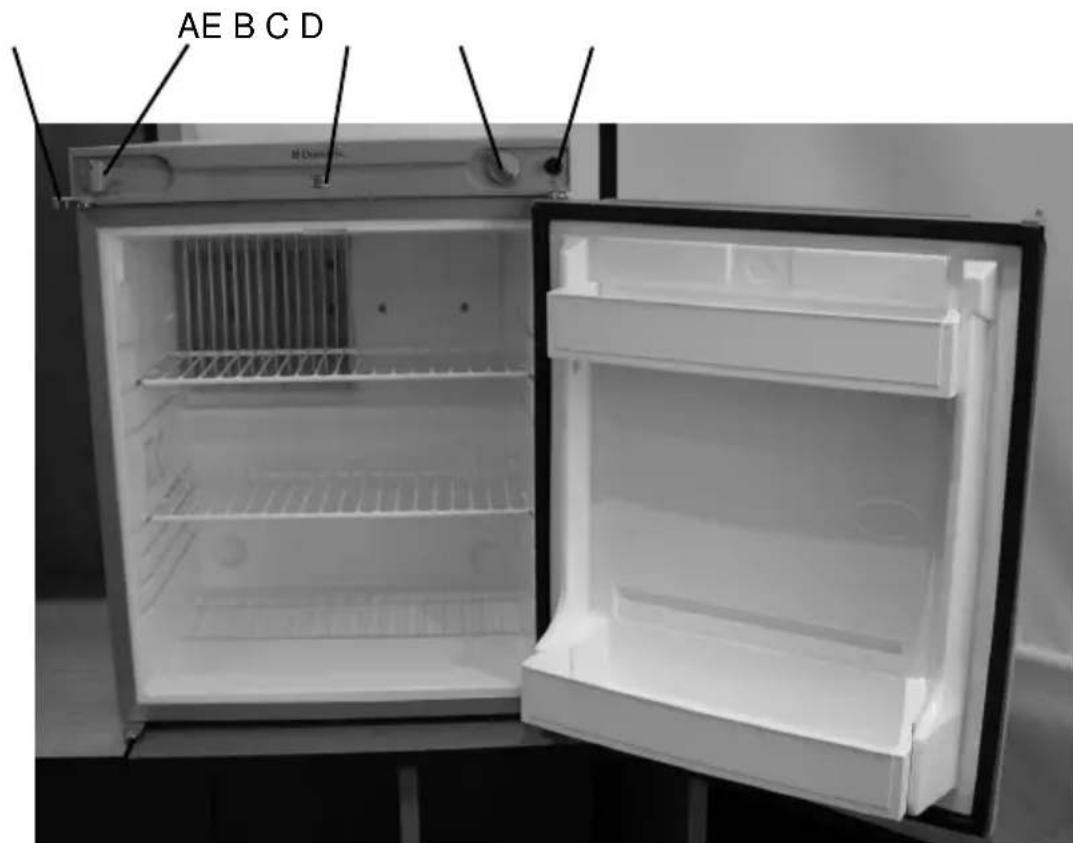

A. Interrupteur de selection d'énergie D. Allumeur piezo-électrique
B. Galvanomètre E. Fermetre de porte
C. Thermostat (gaz/électricité)

Note:

Le réfrigérateur peut fonctionner à partir du courant de réseau, courant continu ou gaz liquide.

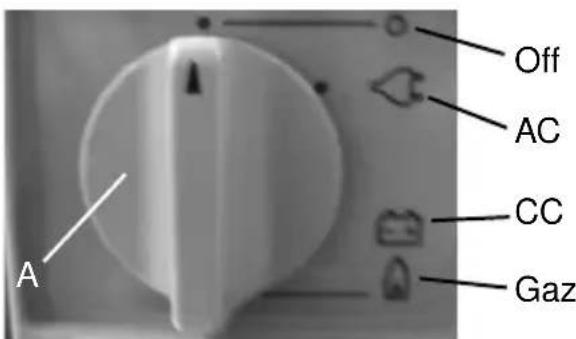

Il est possible deCHOISIR le mode de fonctionnement à l'aide de l'interrupteur de sélection d'énergie (A).Le sélecteur (A) a quatre positions:courant alternatif de réseau (AC), courant continu (CC - 12 V), gaz (gaz liquide), O (off).

Figure 2

Cher client, avant de mettre votre réfrigérateur en marche, prenez le temps de lire attentivement les instructions qui suivent! Merci!

1. Avertissements et instructions

Ces avertissements sont liés à la sécurité. Nous vous prions de les dire avant d'installer et d'utiliser l'appareil.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) représentant des troubles physiques, sensoriels ou mentalaux, ou ne possédant pas une expérience ou une connaissance de l' apparéil suffisante, à moins que ces personnes aient été formées à l'utilisation de cet apparéil ou soient supervisées par une personne responsable de leur sécurité.

Les enfants doivent etre surveillés pour eviter quils jouent avec cet apparéil.

• Si vous sentez l'odeur de gaz:

• Fermez le conduit de gaz et la vanne de la bouteille de gaz.

• Ouvrez la fenêtre et sortez de la piece.
• N'utilisez pas d'appareils électriques.

• Supprimez toute source de flamme neue.

• Pour l'installation de l'appareil, les opérations électriques doivent être effectuees par un électricien qualifié.

• Il est dangereux de modifier les specifications ou de changer l'appareil.
• Le réfrigérateur à absorption de gaz est conçu uniquement et spécialement pour le stockage des produits alimentaires et des boissons.
• Certaines pieces de l'appareil en mouvement peuvent devenir très chaudes. Il faut assurer la bonne aération de ces pieces autrement l'appareil peut tomber en panne et les produits stockés peuvent s'alterer (à voir les instructions du point 4 concernant l'installation de l'unité).
• Avant de faire le dégivrage, le nettoyage ou l'entretien de l'appareil, il faut contrôler que l'appareil est étéint et débranché. Il faut toujours fermer le gaz.
• Il faut toujours respecter les instructions des fabricants concernant le stockage des produits alimentaires. Les instructions du point 13 détaillent les règles de stockage des produits alimentaires et des boissons.
• Il ne faut jamais essayer de réparer l'appareil. Les réparations faites par des personnes non compétentes peuvent cause des blessures et des dommages sérieux. Pour la réparation de l'appareil, il faut s'adresser à un atelier de réparation autorisé et il faut toujours utiliser des pieces de rechange originales.
• Il ne faut jamais ouvrir l'unité réfrigerante, elle fonctionne sous une grande pression.

F

2. Domaine d'utilisation

Le fonctionnement au gaz liquéfié est interdit dans les vehicules routiers et les bateaux.

Le fonctionnement au gaz liquéfié est autorisé uniquement dans des pieces correctement ventilées - représentant un volume (longueur x largeur x hauteur) d'au moins 20 m³ et compteant une fenêtre (ouvrable) ou une porte donnant sur l'extérieur - ou en plein air.

Utilisation en plein air signifie que l'appareil pourra aussi être installé dans une tente (sous l'auvent) suffisamment ventilée ainsi que sur des terrasses de jardins planes.

Le fonctionnement à l'électricité n'est sujet à aucune restriction.

Dans tous les cas, l'emplacement devra etre protegede la pluie et des éclaboussures.

3. Stockage des bouteilles de gaz

Ne jamais stocker une bouteille de gaz dans un endroit non ventilé ou endessous du niveau du sol (excavation en forme d'entonnoir). Protégger la bouteille contre l'ensoleillement direct. La température d'une bouteille de gaz ne doit jamais dépasser 50^

4. Installation de l'appareil

Installer l'appareil sur un sol plat, lisse et compact. Pour la mise à niveau, utiliser si besoin est un niveau à bulle ou un écipient rempli d'eau.

L'écart entre l'arrière de l'appareil et un mur par exemple devra au moins etre de 10 cm. L'écart minimum A respecter sur les cotés de l'appareil ne devra jamais etre inférieur a 5 cm.

Eviter d'installer l'appareil en plein soleil ou a proximite de toute autre source de chaleur.

Pour garantir une bonne circulation de l'air, ne pas obstruer les fentes d'aération des faces supérieure, inférieure et arrière du réfrigérateur.

Une production de froid de bonne qualité et économie en énergie en sera la conséquence.

5. Nettoyage

Avant la première mise en service et, plus tard, après les dégivrages ou les longues périodes d'arrêt, nettoyer le recipient et le couvercle à l'eau tiède, eventuèlement additionné de détergent. Ne jamais employerer de poudre à récurer ou de produit agressif. Sécher avec un chiffon doux les surfaces nettoyées. Nettoyer le joint de porte à l'eau claire uniquement. Enduire de temps à autre le joint de porte de talc.

6. Fonctionnement sur secteur (AC)

Vérifier si la tension du secteur correspond à la tension de fonctionnement indiquée sur la plaque signalétique (à gauche à l'intérieur de l'appareil).

Si les données électriques coïncident, enchicher la prise électrique de sécurité dans une prise murale de sécurité installée conformément aux règles. A l'étranger, il se peut que d'autres normes exigent un adaptateur.

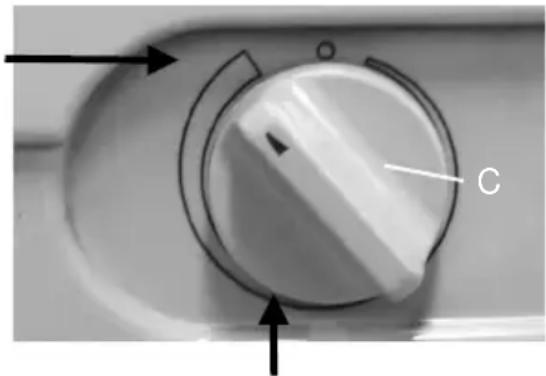

Mise en marche (fig.3)

• Il fautmettreleselecteurd'énergie(A)àla position „AC".
• Tournez le bouton de thermostat (C) dans le sens des aiguilles d'une montre jusqu'à la position MAX. Il faut une heures à peu près pour que l'unité devienne vralement froide (formation de glace sur l'unité d'évaporation).
• La température peut être régée par le bouton électricité/gaz: '0' = off, le réglage va vers la température plus froide.
• ÀpRES avoir atteint la température nécessaire (5 heures à peu après), on peutmettre lethermostat à le position intermédiaire et par la suite il va réglerautomatiquement la température.

L'appareil est conforme aux exigences de la norme EN/ISO 7371 concernant la puissance de réfrigération dans la plage de température ambientale +16^ 32^ .

max position
Figure 3
position intermédiaire

Mise hors circuit (fig. 3)

• Mettre le selector d'énergie (A) à la position „0" (l'appareil est étéint).
• Tournez le bouton de thermostat (C) dans le sens contraire des aiguilles d'une montre jusqu'à la position '0'.

7. Fonctionnement sur batterie (CC)

Les apparils 12 V CC sont livrés avec des extrémités de fils dénudées. Ces extrémites doivent être branchées dans un boîtier terminal relié à la batterie du vehicule par l'intermédiaire d'un fusible 15A. Un fusible de sécurité doit être installé dans la ligne d'alimentation entre la batterie et le réfrigerateur.

Longueur de cable max.

Section de cable 12 V

2.5 mm²

jusqu'à 2.5 m

4.0 mm²

jusqu'à 4.0 m

6.0 mm²

jusqu'à 6.0 m

Il est nécessaire de vérifier la polarité lors de la mise en marche de l'appareil.

Vérifier si la tension de la batterie et la tension de fonctionnement de l'appareil indiquée sur la plaque signalétique correspondent.

Lorsque la batterie utilisée est celle de la voiture,mettre le réfrigérateur en marche durant le voyage. A l'arrêt,la batterie pourrait etre déchargee au point qu'il serait impossible de faire redémarrer le moteur. En fonctionnement sur batterie, il n'y a pas de régulation de temperature par thermostat.

Recommendation:

Pré-refroidir l'appareil sur secteur avant le voyage.

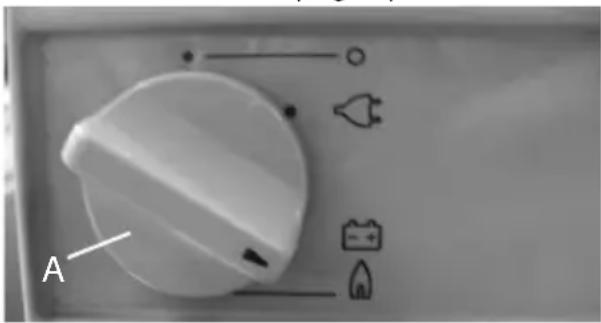

Mise en marche: (Fig. 4)

Figure 4.

• Il fautmettreleselecteurd'énergie(A)àla position „DC".

Lorsque l'appareil fonctionne sur batterie, la température de refroidissement peut être contrôleé par thermostat ; le bouton (C) n'est donc pas fonctionnel. Si le bouton (C) est inopérant et si la température à l'intérieur de l'appareil est trop BASSE : débrancher l'appareil.

Débrancher l'appareil:

• Il fautmettreleselecteurd'energie(A)àla position ^一0^

8. Fonctionnement au gaz liquide

L'appareil ne fonctionne qu'avc du propane/butane; il ne peut etre branché sur le gaz de ville ou le gaz naturel.

La plaque signalétique (voir à l'intérieur de l'appareil) renseigne sur la pression d'alimentation en gaz recommandée exprimée en mbar (norme de pression en Allemagne, en Autriche et en Suisse). L'appareil ne peut fonctionner sous une pression autre que cette indiquée sur la plaque signalétique. Il est recommandé d'utiliser un régulateur de pression ajustat.

9. Raccordement à la bouteille de gaz (fig. 6, 7)

Raccordez le mobilCooler dans l'ordre suivant:

bouteille à gaz → détendeur → apparéil

La tubulure de raccordement au gaz (D) à l'arrière de l'appareil est concu pour être raccordé a un tuyau couple butane-propane normalisé NF.

Les prescriptions de sécurité interdisent formellement de rechercher des fuites aux raccords d'appareil et installations à l'aide d'eau mousseuse ou d'une bombe « détecteur de fuites» mousseuse. Cette prescription s'applique à toutes sortes de gaz en bouteille et de gaz liquéfiés.

La prescription recomende donc d'enduire les parties à examinerer avec des produits moussants tels que produits de rinceage, savon liquide etc. Pour votre sécurité personnelle, tous les éléments sous pression de gaz et, en particulier les raccords à vis doivent être contrôlés de la façon prescrite.

IL EST INTERDIT DE CONTROLLER L'ETANCHEITE A LA FLAMME!

NE PAS FUMER! DANGER D'EXPLOSION ET DE BRULURE!

Fermer impératifement le robinet de la bouteille de gaz ou le robinet de détendeur au moment de l'échange de la bouteille de gaz et/ou du demontage du tuyau couple.

Remplacer le tuyau couple s'il est endommagé ou s'il devient poreux.

10. Robinetterie gaz (fig.1)

L'appareil est équipé d'un bouton thermostat (C) gaz/électricité, un contrôle de sécurité intégré, un dispositif d'allumage de piezo (D) et un galvanomètre (B).

La veilleuse de sécurité maintient automatiquement l'alimentation du brûleur en gaz aussi longtemps que la flamme brûle; elle stoppe automatiquement l'alimentation en gaz si la flamme s'eteint.

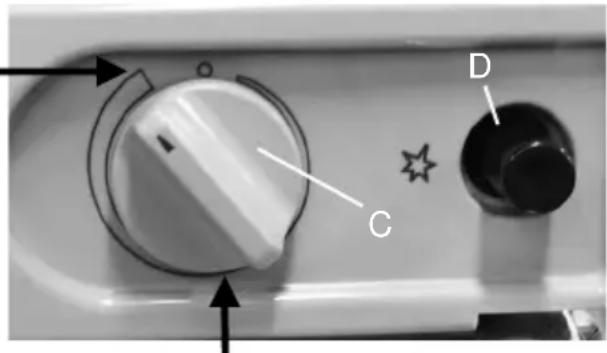

11. Allumage du brûleur au gaz (fig. 5)

1. Mettre le selecteur d'énergie (A) à la position 'Gaz'.
2. Ouvrez la bouteille de gaz et la vanne régulatrice de pression
3. Tournez le thermostat gaz/électricité (C) jusqu'à la position MAX et tenez appuyé le bouton.
4. ÀpRES 10 secondes, appuyez plusieurs fois sur le bouton (D). (Si on n'a pas utilisé l'unité depuis longtemps ou on a changé la bouteille de gaz, cela peut prendre plus de 10 secondes. La raison principale: il y a de l'air dans les conduits.).

F

1. ÀpRES l'allumage il faut tenir appuyé le bouton encore 20-30 secondes. La flamme peut être réglée par le galvanomètre (B). L'aiguille du galvanomètre quitte la partie verte.
2. Si l'allumage de la flamme échoue, attendre 1 minute environ avant une nouvelle tentative d'allumage.
3. ÀpRES avoir atteint la température nécessaire (5 heures à peu après), on peutmettre le thermostat à le position intermédiaire et par la suite il va réglerautomatiquement la température.

max position

Figure 5
position intermédiaire

12. Pour débrancher un apparéil fonctionnant au

gaz (fig. 2, 6, 7)

• Fermer la bouteille de gaz ou le régulateur de pression.
• Mettre le selector d'énergie (A) à la position „0" (l'appareil est étéint).

13. Conservation des aliments

• Couvre ou enveloppez soigneusement les alimentents et les liquides, notamment ceux qui dégagent une forte odeur.
• La circulation d'air à l'intérieur de l'appareil ne doit pas être entravée.
• Ne placez aucun aliment/boisson chaud à l'intérieur de l'appareil.
• Ne conservez enaucun cas des liquides et/ou des gaz inflammbles à l'intérieur du réfrigérateur. Danger d'explosion!

14. Dégivrage et mesures à prendre en cas d'arrêt prolongé

Un trop fort givrage de l'évaporateur entrave le transfert de froid vers l'intérieur de l'appareil et diminue l'effet de réfrigération. Le réfrigerateur devra être dégivré des que la couche de glace atteint une épaisseur de 5mm. Pour ce faire, mettez le réfrigerateur à l'arrêt et videz-le de son contenu. N'utilise jamais de radiateur ou d'autre apparéil de production de chaleur pour eventuellement accélérer le dégivrage. Si nécessaire, vous pourrez utiliser un torchon imbibé d'eau chaude. Àpres le dégivrage, recueillir l'eau avec un chiffon propre et

nettoyer l'intérieur comme cela est decrit au chapitre 4.

Si l'appareil ne doit pas ettre utilisependant une durée prolongee, le debrancher et le vider de son contenu. Apre's degivrage, nettoyer et secher avec soin l'intérieur de l'appareil. Laisser la porte entrouverte afin d'eviter la formation d'odeurs desagreables.

15. Mesures à prendre après un arrêt prolongée

Si, après une interruption de fonctionnement prolongée, le réfrigérateur ne produitaucunfroidapresasise en marche,DEBRANCHERL'APPAREIL et le returner. Attendrequelquesminutesetler replacer sur ses pieds.Répeter cette procédure plusieurs fois si elle demeure sans effet.

16. Fermetre de la porte

Pour l'opération du transport, il faut fermer la porte (E) pour qu'elle reste dans la position fermée.

17. Changement du sens de l'ouverture

position intermédiaire/aération

fermeture

ouverture

F

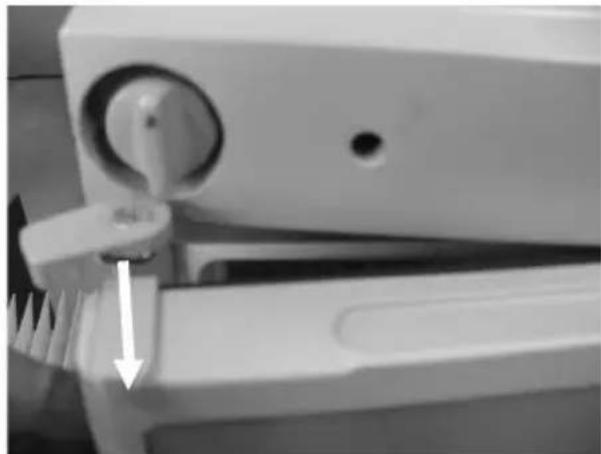

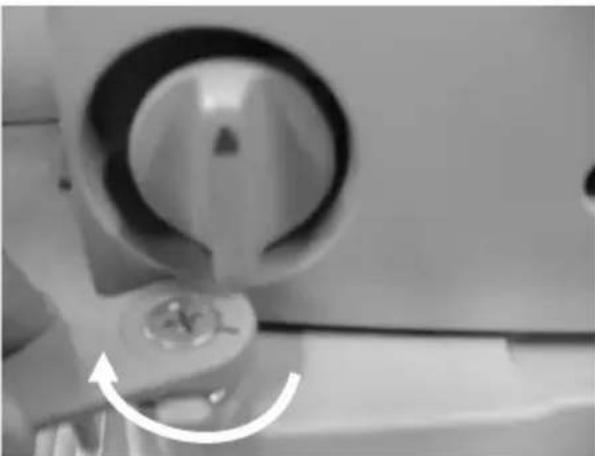

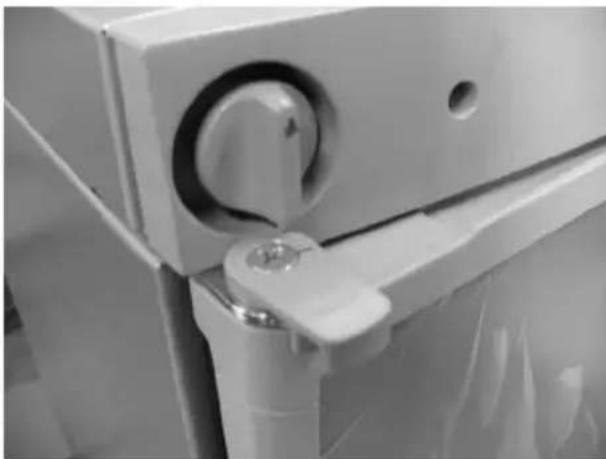

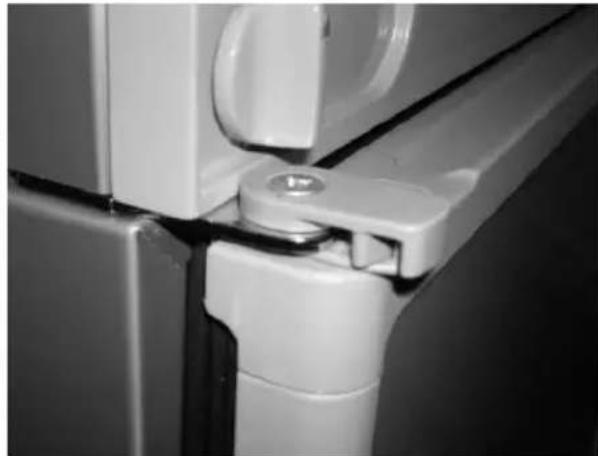

Il est possible de changer le sens de l'ouverture de la maniere suivante:

• Débranchez l'appareil du réseau
• Enlevez la serrure de la porte (E)
• Enlevez la vis de la charnière du haut à l'aide d'un tournevis
• Enlevez la porte
• Mettez l'appareil par terre sur sa partie de l'arrière
  Enlevez la vis de la charnière du bas à l'aide d'une clé 10
• Vissez la charnière sur l'autre côté
• Mettez la porte sur la charnière vissee
  Levez l'appareil sur ses pieds et vissez la charnière du haut sur l'autre cote
  Montez la serrure de la porte sur la charnière

18. Entretien

Remplacement du filtré à gaz: Le filtré à gaz en cellulose se trouve à l'arrière, dans le tube de raccordement. Pour replacer le filtré à gaz,steroler celui-ci et le remplacer par un filtrre neuf. Toute autre operation d'entretien et de réparation, particulièrement celles affectant le groupe de réfrigération ou le système de brûleur à gaz, devra obligatoirement être confiée à un service après vente/agréé.

19. Service après vente

Les conditions de garantie sont conformes à la Decision du Comité mixte de l'EEE n° 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays.

Si vous avez des questions concernant la garantie, le service après-vente ou les pieces de rechange, veuillez bien vous adresser à notre réseau de services Domatic.

Les dommages résultat d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.

Les modifications apportées à l'appareil ou l'utilisation de pieces de rechange qui ne sont pas d'origine Domatic, ne sont pas couvertes par la garantie.

Le non-respect des instructions d'installation ou du mode d'emploi, entraîne l'extinction totale de cette garantie.

Veuillez bien préciser le modele d'appareil, la referrerce du produit et le numero de série si vous foulez contacter le réseau de services Domatic. Vous trouvezces informations sur la plaque signaletique, située à l'intérieur du refrigerateur.

En cas de problème, proceder aux vérifications suivantes avant de contacter un point de service après vente:

• L'appareil est-il installé à l'endetroit ajustat, la ventilation est-elle suffisante?

• L'appareil est-il bien installé en position horizontale?

• La prise électrique est-elle sous tension?

• Le cable électrique de raccordement est-il endommagé?
• Un contact est-il détaché?
• La prise est-elle convenablement raccordée au socle?
• Le thermostat électrique pour fonctionnement sur secteur est-il bien enclenché?
• En cas de fonctionnement au gaz, le bouton de la suture d'illumage (réglage) a-t-il ete appuye assez longtemps?
• Le bouton de réglage a-t-il été tourné sur la position MAX?
• Le robinet de la bouteille de gaz ou le robinet du détendeur est-il ouvert?
• Y a-t-il encore du gaz dans la bouteille? La bouteille est vide si en la secouant,aucun bruit de liquide ne se fait entendre.
• Des alimentés chauds ont-ils été déposés dans l'appareil?
• Trop d'aliments ont-ils ete deposes en une fois dans l'appareil? Disposer les alimentes de telle maniere que la circulation d'air ne soit pas entravee. Ne pas utiliser de carton ou de plastique comme intercalaires. Maintenir fermes les recipients a liquides.

Si vous deviez malgré tout contacter le service après vente, veuilles indiquer le type d'appareil, le nombre de produit, le nombre de série (sur la plaque de type à l'intérieur de l'appareil) et la nature de panne.

Nous garantissons l'etat parfait de cet apparéil aux termes de nos conditions de garantie.

www.dometic.com

20. Recyclage

Après avoir déballé l'appareil, les matériaux d'emballage devraient être acheminés vers un site local de collecte de déchets. En fin de vie, il est recommendé de confier l'appareil à une entreprise spécialisée de collecte et de recyclage qui pourrait assurer la récapération des matériaux recyclables et un recyclage écologique de l'appareil.

Les apparêils portant ce symbole doivent être obligatoirement remis à un point de collecte local pour la mise au rebut d'appareils électriques et électroniques.

Il est interdit de jeter ce produit dans les ordures menagères.

Sur les réfrigerateurs Domatic, le symbole figure sur la plaque des caractéristiques (plaque signalétique) appossaé à l'intérieur de l'appareil.

21. Informations relatives à la protection de l'environnement

L'appareil ne contient pas de CFC/HCFC.

L'ammoniaque (hydrogène naturel et compose d'azote) est utilisée comme réfrigerant dans cet apparéil.

Le cyclopentane, qui ne presenteaucun risque pour la couche d' ozone, est un agent actif de la mousse de polyurethane utilisée comme isolant thermique.

Le chromate de sodium est un agent anti-corrosion (dosé à moins de 2% du poids du liquide de refroidissement).

22. Données techniques

Fonctionnement au gaz

butane

(ou propane):

Consommation nominale de chaleur: 151 W (133 W)

Consommation minimale de chaleur: 143 W (85 W)

Consumation en gaz: 11 g/h (9,5 g/h)

Pression du gaz à l'entrée: Catégorie I

3+,28-30/37 mbar

Exécution: «N»

Fonctionnement à l'électricité:

230V(reseau) 50 Hz: 110 W

L'etanchéité du circuit de réfrigération a été vérifiée.

L'appareil est conforme aux directives CEE suivantes :

Directive LVD

2006/95/CE

Directive EMC

2004/108/CE

Directive relative au gaz

90/396/CEE

Directive RoHS

2002/95/CE

Directive CE

93/68/CEE

Directive WEEE

2002/96/CE

Figura 1

Conecte sempre en elorden suiviente:

BOTELLA DE GAS REGULADOR DE PRESION APARATO.
