MODE D'EMPLOI Quantum 7230A MAGNAT

Mode d'emploi / certificat de garantie

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D
GB 8
F 12
NL 16
① 20
E 24
P 28
S 32
RUS 36
CHN 40
J 43
Abbildungen/Illustrations 47

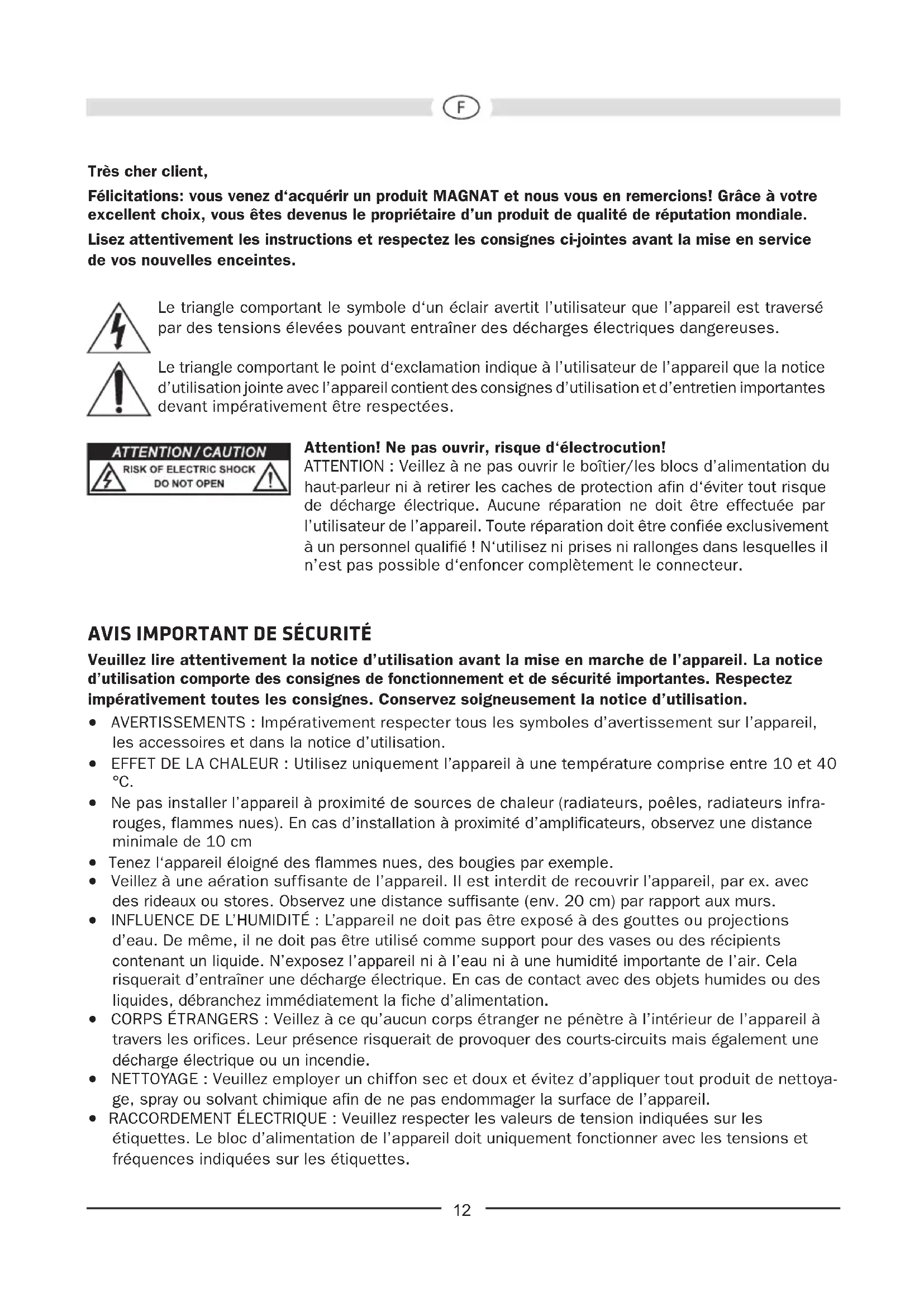

Felicitations: you venez d'acquerir un produit MAGNAT et nous vous en remercions! Grace à voter excellent choix, vous étes devenus le propriété d'un produit de qualité de réputation mondiale.

Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Le triangle comportant le symbole d'un éclair averit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entrainer des décharges électriques dangereuses.

Le triangle comportant le point d'exclamation indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes d'utilisation et d'entretien importantes devant impératifement être respectées.

Attention! Ne pas ouvrir, risque d'electrocution!

ATTENTION: Veillez à ne pas ouvrir le boîtier/les blocs d'alimentation du haut-parleur ni à retarder les caches de protection afin d'éviter tout risque de décharge électrique. Aucune réparation ne doit être effectuee par l'utilisateur de l'appareil. Toute réparation doit être confiée exclusivement à un personnel qualifié! N'utilisez ni prises ni rallonges dans lesquelles il n'est pas possible d'enforcer complètement le connecteur.

AVIS IMPORTANT DE SECURITÉ

Veuillez tire attentivement la notice d'utilisation avant la mise en marche de l'appareil. La notice d'utilisation comporte des consignes de fonctionnement et de sécurité importantes. Respectez imperativement toutes les consignes. Conserve soigneusement la notice d'utilisation.

• AVERTISSEMENTS : Impératifement respecter tous les symboles d'advertissement sur l'appareil, les accessoires et dans la notice d'utilisation.
• EFFET DE LA CHALEUR: Utilisez uniquement l'appareil à une température comprise entre 10 et 40 °C.
• Ne pas installer l'appareil à proximé de sources de chaleur (radiateurs, poëles, radiateurs infrarouges, flammes nues). En cas d'installation à proximé d' amplificateurs, observez une distance minimale de 10 cm
• Tenez l'appareil éloigné des flames nues, des bougies par exemple.
  Veillez a une aeration suffisante de l'appareil. Il est interdit de recouvrir l'appareil, par ex. avec des ridesaux ou stores. Observe une distance suffisante (env. 20 cm) par rapport aux murs.
• INFLUENCE DE L'HUMIDITE: L'appareil ne doit pas etre exposé à des gouttes ou projections d'eau. De même, il ne doit etre utilisé comme support pour des vases ou des recipients contenant un liquide. N'exposez l'appareil ni à l'eau ni à une humidité importante de l'air. Cela risquerait d'entrainer une décharge electrique. En cas de contact avec des objets humides ou des liquides, débranchez immeditatement la fiche d'alimentation.
  CORPS ETRANGERS: Veillez à ce qu'aucun corps étranger ne penètre à l'intérieur de l'appareil à travers les orifices. Leur présence risquerait de provoquer des courts-circuits mais également une décharge électrique ou un incendie.
• NETTOYAGE: Veuillez employer un chiffon sec et doux et évitez d'appliquer tout produit de nettoyage, spray ou solvant chimique afin de ne pas endommager la surface de l'appareil.
• RACCORDEMENT ÉLECTRIQUE : Veuillez respecter les valeurs de tension indiquées sur les étiquettes. Le bloc d'alimentation de l'appareil doit uniquement fonctionner avec les tensions et fréquences indiquées sur les étiquettes.

PROTECTION CONTRE LA FoudRE / MESURES DE PRECAUTION: Si l'appareil n'est pas utilisé pendant une période prolongée (par ex. en vacances), mettez-le sous tension en débranchant le cordon d'alimentation. En cas d'orage, l'appareil doit également être mis sous tension afin d'éviter tout risque d'endommagement du à un coup de foudre ou à une surtension.
- CORDON D'ALIMENTATION: Le cordon d'alimentation doit toujours être en état de fonctionner et posé de manière à ce que personne ne puisse marcher dessus. Pour éviter tout risque d'endommagement du cordon, veiller à ce qu'il ne soit coincide paraucun object. En cas d'utilisation de fiches et de prises multiples, voirlez à ce que le cordon ne soit pas pié à l'endetroit où il sort de la prise. Ne pas toucher le cable d'alimentation avec des mains mouillées.
- La prise secteur permet d'arrêter l'appareil et doit donc toujours être facilement accessible.
- SURCHARGE: Les prises, prises multiples et rallonges ne devraient pas etre surchargees. En cas de surcharge, il y a danger d'electrocution et d'incendie.
- MONTAGE : Veuillez observer les instructions de montage.
Lappereil verwait uniquely etre pose ou monte sur un support fixe et non pas sur des chassis mobiles afin d'eviter tout risque de blessure.
Utilisez uniquement les accessoires d'origine fournis ou agreés par le fabricant.

DOMMAGES DEVANT ETRE RÉPARÉS PAR UN SPECIALISTE :

En presence d'un ou plusieurs des dommages mentionnés ci-dessous, mettez immidiatement

l'appareil sous tension et confiez la réparation à un spécialiste :

• En cas d'endommagement visible du cordon d'alimentation, l'appareil ne doit plus etre utilise. Tout cordon d'alimentation endommagne ne doit pas etre réparé mais remplace.
• Détériorations de la prise secteur sur l'appareil.
• Présence d'humidité ou d'eau dans l'appareil ou chute d'objets dans l'appareil.
• Chute de l'appareil et endommagement du boitier.
  Dysfonctionnement de l'appareil bien que toutes les consignes figurant dans la notice d'utilisation aient ete respectees.

N'effectuez des interventions ulterieures sur l'appareil que si celles-ci sont autorisées par le fabri-cant.

Ne procedede a des réparations qu'vec des pieces d'origine.

Suite à une réparation, vérifie que l'appareil est conforme aux normes de sécurité afin de garantir un fonctionnement correct et sur.

Confiez systématiquement toute réparation à un personnel qualifié sous peine de vous exposer à des risques de haute tension ou à d'autres dangers.

INSTRUCTIONS POUR LA MISE EN REBUT

Conformément à la directive européen 2002/96/CE, tous les apparêils électriques et Electroniques usages doivent être triés et déposés dans des points de collecte locaux. Veuillez respecter les reglementations locales et ne pas jeter vos apparêils usages avec les déchets menagers.

LE SUBWOOFER ACTIF MAGNAT QUANTUM 7230A

Cet apparéil est conçu de manière optique optiquement et acoustiquement pour la série de haut-parleurs MAGNAT QUANTUM 720. Cependant, il peut aussi bien sur être utilisé en combinaison avec d'autres haut-parleurs.

Pendant le branchement de vos haut-parleurs, veiliez au fait que tous les apparciels soient eteints. De plus, veiliez au fait que tous les cables des haut-parleurs soient polarisés correctement, c'est a dire que le pole positif de chaque sortie soit relié avec le pole positif de chaque entrée, et que le pole négatif de chaque sortie soit relié avec le pole négatif de chaque entrée. Veuillez aussi suivre avec attention le mode d'emploi de votre recepteur/amplificateur et des haut-parleurs.

INSTALLATION

La direction de la bande passante reproduite par le subwoofer n'est pas identifiable par l'oreille humaine. L'installation ne pose donc en général aucun problème. Un positionnement devant l'endroit d'écoute à proximate des haut-parleurs frontaux est cependant préférible. De plus, veuillez veiller au fait que la distance avec les objets et les murs soit d'au moins 20 cm sur les cotés ainsi que vers l'arrière, afin que la reproduction sonore de la basse ne soit pas alterée.

Branchement au secteur (8), selecteur de tension (7)

Le subwoofer est muni d'un amplificateur intégré qui doit être connecté au secteur en utilisant le cable de secteur fourni. Le sélecteur de tension secteur est régèle en usine sur 230 V pour une exploitation en Europe.

Attention: Tout branchement du subwoofer régèle sur 115 V sur une tension secteur de 230 V entrainerait la destruction immédiate de l'amplificateur intégré!

Interrupteur de mode de fonctionnement (6), Indication DEL de l'etat de fonctionnement (5), Interrupteur marche/arrêt (10)

	Interrupteur marche/arrêt ON	Interrupteur marche/ arrêt OFF
Interrupteur de mode de fonctionnement ON	Le subwoofer est en mode de fonctionnement permanent, la DEL est verte.Option conseillée pour les reproductions sonores de pro-grammes avec de longs passages à bas volume (un arrêt non intentionnel du subwoofer sera ainsi évité).	Le subwoofer est étéint, la DEL est étéinte.Si l'appareil n'est pas utilisé pendant un long moment, vous devriez désirier cette option.
Interrupteur de mode de fonctionnement AUTO	La mise en / hors circuit automatique est activée (option conseillée).Si le subwoofer recoit un signal du récepteur, il s'allume automatiquement, et la DEL s'éclaire en vert.Si le subwoofer ne recoit plus aucun signal, il passé automatiquement à un mode de fonctionnement en standby après quelques minutes, la DEL est rouge.

Entree AV (2)

Connectez la sortie à bas niveau subwoofer de votre récepteur (Sub-Pre-Out) avec l'entrée AV du subwoofer (voir fig. 3). Pour cela, vous avez besoin du cable mono-cinch (qui n'est pas compris).

Entrées haut-niveau (1)

Pour la connexion aux sorties à haut niveau (sorties haut-parleurs) du récepteur/amplificateur. Voir fig. 2.

Commande de volume (3)

Grace a cette commande, you pouze regler le volume des graves selon voitre gout comme suit:

1. Placez la commande des graves de votre amplificateur en position centrale (linéaire).
2. Très important: Placez le réglage du volume dans la position de gauche (volume minimum).
3. Jouez de la musique et augmentez le volume de l'amplificateur à la hauteur désirée avec le régulateur de l'amplificateur.
4. Reglez le niveau des graves selon votre goût avec le régulateur de niveaux.

Régulateur de fréquence séparatrice (4)

Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. En combinaison avec des haut-parleurs installés sur des étagères, la fréquence devrait être réglée entre 100 Hz et 150 Hz. Si vous utilisez des haut-parleurs colonne, un réglage entre 50 Hz et 100 Hz est alors ingénieux.

Interrupteur de phase (11)

Normalement, l'interrupteur de phase doit être place sur 0^ . Dans des cas assez rares, il peut parfois être avantageux de régler la phase sur 180^ (par exemple en cas de grande distance entre le subwoofer et les haut-parleurs frontaux ou si la piece n'est pas bien conque acoustiquement). En général: la position où la zone des sons de base sonne le mieux est la bonne.

Fusible (9)

Utilisez exclusivement des fusibles du type indiqué sur le côte arrêté de l'amplificateur à coté du portefusible sur l'arrière.

SPECIFICATIONS TECHNIQUES

Configuration: bass reflex, configuration downfire
Equipement : pilote d'éLEVation longue 30 cm
Puisance de sortie RMS/Max.: 180 / 360 Watt
Bande passante: 18 - 300 Hz
Fréquence séparatrice: 50 - 150 Hz régiable
Dimensions (LxHxP): 420 x 545 x 535 mm
Accessoires: cable secteur

Sous toutes réserves de modifications techniques.

Geachte klant,

Vouz ave bien choisi et ees le propriete heureux d'un produit MAGNAT. Les produits MAGNAT ont une excellente reputation pour leuronne qualite. Pour cette raison, nos accordons 5 ans de garantie sur tous les MAGNAT haut-parleurs et 2 ans de garantie sur tous les amplificateurs MAGNAT.

Les apparil sont soumis pendant toutes les operations de fabrications a des contrôles et vérifications constants. Si, pourtant, vous rencontres des difficultés avec votre appariel MAGNAT veuillez tener compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous reparons les dommages provenant des defaults de matériel ou de fabrication et nous procedons, a notre guise, a l'échange ou à la réparation des pieces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectue à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier decide que l'appareil doit nous etre returnne, veuillez tener compte que: · l'appareil soit expedié dans son ermballage d'origine, · la carte de contrôle d'oment remplie soit jointe, · le bon d'achat soit joint.

5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporter, du chermin de fer ou de la poste). • Des rayures sur le boitier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultat d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

Appareils reparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. Dommages ultérieurs à d'autres
appareils. Remboursement des frais à des tiers ayant effectue les reparations sans notre accord préalable.
