MANUAL DE UTILIZADOR Quantum 7230A MAGNAT

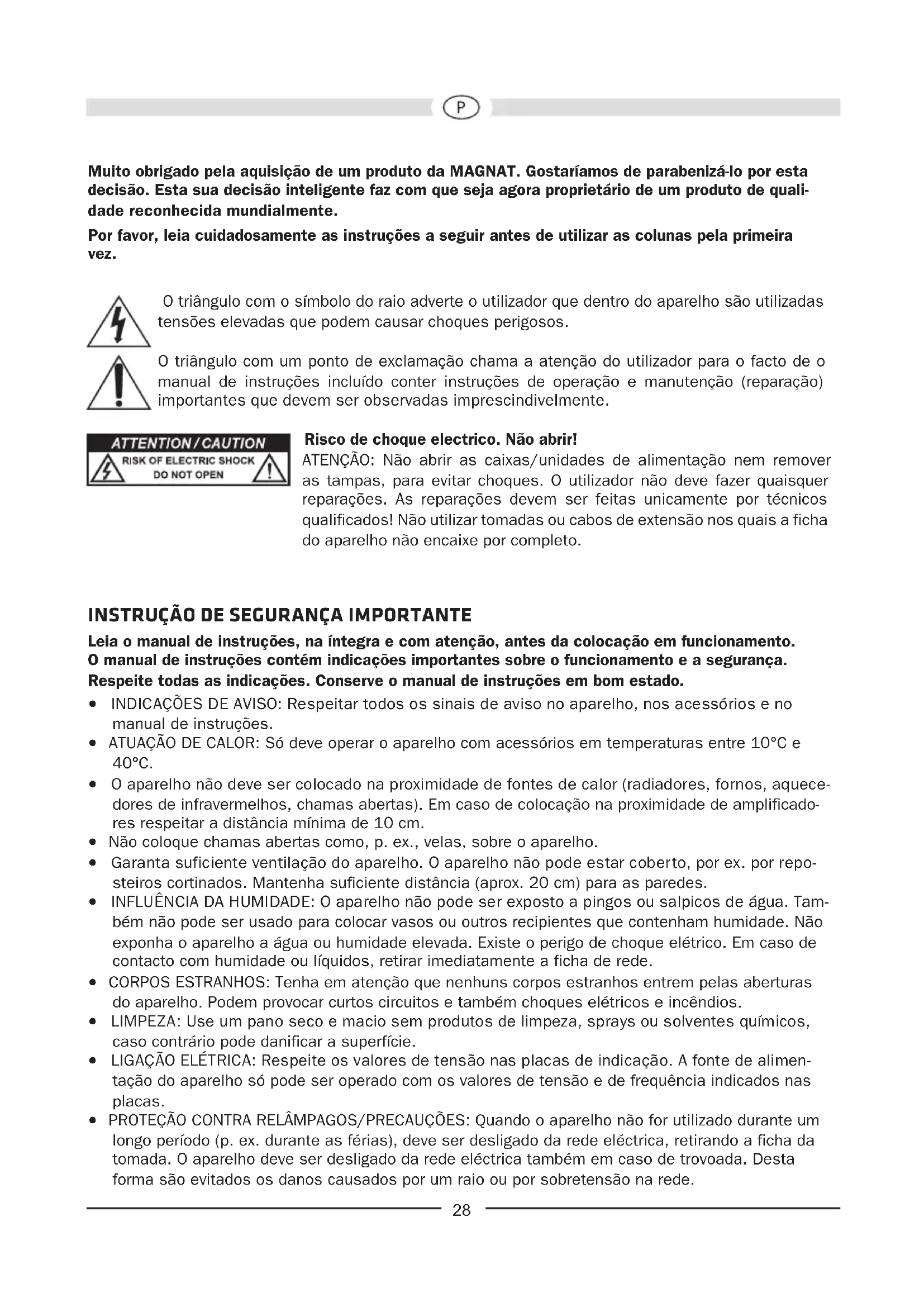

Configuración: Bassreflex, principio downfire Componentes: Unidad de largo recorrido de 30 cm Potencia de salida RMS/Máx.: 180 / 360 vatios Gama de frecuencias: 18 – 300 Hz Frecuencia de separación: 50 – 150 Hz regulable Dimensiones (an x al x pr): 420 x 545 x 535 mm Accesorios: Cable de la red RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.28 Muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de quali- dade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez. O triângulo com o símbolo do raio adverte o utilizador que dentro do aparelho são utilizadas tensões elevadas que podem causar choques perigosos. O triângulo com um ponto de exclamação chama a atenção do utilizador para o facto de o manual de instruções incluído conter instruções de operação e manutenção (reparação) importantes que devem ser observadas imprescindivelmente. Risco de choque electrico. Não abrir! ATENÇÃO: Não abrir as caixas/unidades de alimentação nem remover as tampas, para evitar choques. O utilizador não deve fazer quaisquer reparações. As reparações devem ser feitas unicamente por técnicos qualificados! Não utilizar tomadas ou cabos de extensão nos quais a ficha do aparelho não encaixe por completo.

INSTRUÇÃO DE SEGURANÇA IMPORTANTE

Leia o manual de instruções, na íntegra e com atenção, antes da colocação em funcionamento. O manual de instruções contém indicações importantes sobre o funcionamento e a segurança. Respeite todas as indicações. Conserve o manual de instruções em bom estado.

• INDICAÇÕES DE AVISO: Respeitar todos os sinais de aviso no aparelho, nos acessórios e no manual de instruções.

• ATUAÇÃO DE CALOR: Só deve operar o aparelho com acessórios em temperaturas entre 10°C e 40°C.

• O aparelho não deve ser colocado na proximidade de fontes de calor (radiadores, fornos, aquece- dores de infravermelhos, chamas abertas). Em caso de colocação na proximidade de amplificado- res respeitar a distância mínima de 10 cm.

• Não coloque chamas abertas como, p. ex., velas, sobre o aparelho.

• Garanta suficiente ventilação do aparelho. O aparelho não pode estar coberto, por ex. por repo- steiros cortinados. Mantenha suficiente distância (aprox. 20 cm) para as paredes.

• INFLUÊNCIA DA HUMIDADE: O aparelho não pode ser exposto a pingos ou salpicos de água. Tam- bém não pode ser usado para colocar vasos ou outros recipientes que contenham humidade. Não exponha o aparelho a água ou humidade elevada. Existe o perigo de choque elétrico. Em caso de contacto com humidade ou líquidos, retirar imediatamente a ficha de rede.

• CORPOS ESTRANHOS: Tenha em atenção que nenhuns corpos estranhos entrem pelas aberturas do aparelho. Podem provocar curtos circuitos e também choques elétricos e incêndios.

• LIMPEZA: Use um pano seco e macio sem produtos de limpeza, sprays ou solventes químicos, caso contrário pode danificar a superfície.

• LIGAÇÃO ELÉTRICA: Respeite os valores de tensão nas placas de indicação. A fonte de alimen- tação do aparelho só pode ser operado com os valores de tensão e de frequência indicados nas placas.

• PROTEÇÃO CONTRA RELÂMPAGOS/PRECAUÇÕES: Quando o aparelho não for utilizado durante um longo período (p. ex. durante as férias), deve ser desligado da rede eléctrica, retirando a ficha da tomada. O aparelho deve ser desligado da rede eléctrica também em caso de trovoada. Desta forma são evitados os danos causados por um raio ou por sobretensão na rede.29

• CABO DE REDE: O cabo de rede deve estar sempre operacional e deve ser colocado de forma a que seja impossível que alguém o pise. Também não pode ser entalado por obstáculos que possam danificar o cabo. Em caso de utilização de tomadas e tomadas múltiplas deve-se garantir que o cabo não é dobrado no local em que entra na tomada. Não tocar no cabo da rede ou ligá-lo com as mãos húmidas.

• A ficha de rede serve de dispositivo de desativação e deve permanecer sempre acessível.

• SOBRECARGA: Tomadas, tomas múltiplas e cabos de extensão não devem ser sobrecarregados. Em caso de sobrecarga existe perigo de choque elétrico e incendio.

• MONTGEM: Respeite as instruções de montagem.

• O aparelho só deve estar em cima de uma base firme e não deve ser colocado ou montado em cima de uma base móvel.

• Use apenas acessórios fornecidos em conjunto ou originais especificados pelo fabricante. DANOS QUE DEVEM SER ELIMINADOS PELO ESPECIALISTA: Nos seguintes danos é necessário que o aparelho seja imediatamente retirado da ficha de rede e que seja contratado um especialista para a reparação:

• O aparelho não deve continuar a ser utilizado se houver danos visíveis no cabo de alimentação. Um cabo danicado não pode ser reparado, tem de ser completamente substituído.

• Danos na tomada da fonte de alimentação no aparelho.

• Quando entra humidade ou água dentro do aparelho ou caiu um objeto para dentro do aparelho.

• Quando o aparelho caiu e a caixa foi danificada.

• Quando o aparelho não funciona corretamente, apesar de terem sido respeitadas todas as indica- ções no manual de instruções. Só podem ser efetuadas alterações posteriores que tenham sido autorizadas pelo fabricante. Para a reparação só podem ser usadas peças sobressalentes originais. Depois da reparação é necessário que seja feita uma verificação de segurança ao aparelho, para garantir um funcionamento correto. Reparações devem ser sempre efetuadas por um especialista qualificado, caso contrário vai-se expor a tensões elevadas perigosas e outros perigos.

O SUBWOOFER ACTIVO MAGNAT QUANTUM 7230A

Este aparelho é adequado de forma óptica e acústica aos altifalantes da série MAGNAT QUANTUM720, mas pode ser naturalmente combinado com outros altifalantes. Ao ligar o sistema de altifalantes, cuidar para que todos os aparelhos estejam desligados. Além disto, prestar atenção para que todos os cabos de altifalante estejam polarizados correctamente, ou seja, o pólo positivo da respectiva saída deve ser ligado com o pólo positivo da respectiva entrada, valendo o mesmo para o pólo negativo. Favor observar também as instruções de utilização do receptor/ amplificador e dos altifalantes. INSTALAÇÃO A faixa de frequência reproduzida pelo subwoofer não depende da localização para ser ouvida por seres humanos, o que faz que a instalação seja, em geral, não problemática. Porém, deve-se dar preferência a um posicionamento nas proximidades dos altifalantes frontais. Além disto, deve-se prestar atenção para que a distância lateral para objectos e paredes e na retaguarda seja de pelo menos 20 cm, pois, caso contrário, a reprodução de graves pode sofrer influências negativas.30 OS ELEMENTOS DE COMANDO DO SUBWOOFER (FIGURA 1) Ligação à rede eléctrica (8), selector da tensão da rede (7) Por tratar-se aqui de um subwoofer com amplificador integrado, é preciso ligá-lo através do cabo fornecido à rede eléctrica. O selector de tensão eléctrica da rede foi ajustado na fábrica em uma tensão de 230 V, para uma utilização no continente europeu. Muito importante: Se o subwoofer for ligado com o selector na posição 115 V a uma rede de 230 V, isto provocará imediatamente a destruição do amplificador integrado. Comutador do modo de operação (6), LED indicador do estado de funcionamento (5), Botão liga/ desliga (10) Botão liga/ desliga LIG Botão liga/ desliga DESLIG. Comutador do modo de operação LIG. Subwoofer em operação contínua, o LED de sinalização acende na cor verde. Ajuste favorável para a reprodução de programas com muitas passagens de som baixo (é evitado um desligamento involuntário do subwoofer). Subwoofer desligado LED de sinalização desligado. Este ajuste deve ser seleccionado se o aparelho não for utilizado por um tempo mais longo. Comutador do modo de operação AUTO Ligar/desligar automático activado (ajuste recomendado). Quando o subwoofer recebe um sinal do receptor, ele é ligado automaticamente. O LED fica verde. Caso o subwoofer não receba mais qualquer sinal, ele passa automaticamente para stand-by após certos minutos e o LED de sinalização fica vermelho. Entrada AV (2) Ligar a saída de subwoofer de nível baixo do seu receptor (Sub-Pre-Out) à entrada AV do subwoofer (vide fig. 3). Para tal, é necessário um cabo Mono-Cinch (não fornecido com o aparelho). Entradas de nível alto (1) Para a ligação às saídas (de altifalantes) de nível alto do receptor/amplificador. Vide figura 2. Regulador de nível (3) Com este regulador, pode-se ajustar o volume dos graves de acordo com as suas preferências, devendo- se proceder do seguinte modo:

1. Coloque o regulador de graves do seu amplificador na posição central (linear).

2. Muito importante: Rode o regulador totalmente para a esquerda (volume mínimo).

3. Reproduza música e aumente o volume com o ajuste do amplificador até o nível desejado

4. Regule o volume de graves com o ajuste de graves até o nível desejado.

Regulador da frequencia de separação (4) Permite ajustar a frequência máxima de operação para o subwoofer. Em combinação com altifalantes para estantes, deve ser ajustada uma frequência entre 100 Hz e 150 Hz. Caso se utilize colunas, recomenda-se o ajuste de 50 Hz...100 Hz.31 Selector de fase (11) Normalmente, o selector de fase deveria ser ajustado em 0°. Em alguns casos, porém, pode ser vantajoso ajustar a fase em 180° (por exemplo, no caso de distância grande entre o subwoofer e os altifalantes frontais ou em caso de propriedades acústicas desfavoráveis do cómodo). No geral, vale o seguinte: a posição correcta é aquela, na qual a faixa de tonalidade mais baixa soa melhor. Fusível (9) Utilizar apenas fusíveis do tipo indicado na parte de trás do amplificador, ao lado do suporte do fusível
