GEBRUIKSAANWIJZING Quantum 7230A MAGNAT

Régulateur de fréquence séparatrice (4) Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. En combinaison avec des haut-parleurs installés sur des étagères, la fréquence devrait être réglée entre 100 Hz et 150 Hz. Si vous utilisez des haut-parleurs colonne, un réglage entre 50 Hz et 100 Hz est alors ingénieux. Interrupteur de phase (11) Normalement, l‘interrupteur de phase doit être placé sur 0°. Dans des cas assez rares, il peut parfois être avantageux de régler la phase sur 180° (par exemple en cas de grande distance entre le subwoofer et les haut-parleurs frontaux ou si la pièce n‘est pas bien conçue acoustiquement). En général: la position où la zone des sons de base sonne le mieux est la bonne. Fusible (9) Utilisez exclusivement des fusibles du type indiqué sur le côté arrière de l’amplificateur à coté du porte- fusible sur l’arrière. SPECIFICATIONS TECHNIQUES Configuration: bass reflex, configuration downfire Equipement : pilote d’élévation longue 30 cm Puissance de sortie RMS/Max.: 180 / 360 Watt Bande passante: 18 – 300 Hz Fréquence séparatrice: 50 – 150 Hz réglable Dimensions (LxHxP): 420 x 545 x 535 mm Accessoires: câble secteur Sous toutes réserves de modifications techniques.16 Geachte klant, Allereerst hartelijk dank dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteitsproduct dat wereldwijd erkend is. Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt. De driehoek met bliksemschicht waarschuwt de gebruiker, dat binnenin het apparaat hoge spanningen worden gebruikt die gevaarlijke elektrische schokken kunnen veroorzaken. De driehoek met uitroepteken wijst de gebruiker erop, dat in de meegeleverde gebruiksaanwijzing belangrijke gebruiks- en onderhoudsinstructies (reparatie) staan waarvan absoluut goed nota moet worden genomen. Kans op elektrische schokken. Niet openen! LET OP: open de behuizing/elektrische voedingen niet en verwijder ook geen afdekkingen, om elektrische schokken te vermijden. Geen reparatie door de gebruiker. Reparatie uitsluitend door gekwalificeerde technicus! Gebruik geen stopcontacten of verlengkabels die de stekker van het apparaat niet volledig opnemen. BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN Lees a.u.b. de gebruiksaanwijzing vóór de inbedrijfstelling aandachtig door. De gebruiksaanwijzing bevat belangrijke aanwijzingen voor de bediening en voor uw veiligheid. Volg absoluut alle aanwij- zingen op. Bewaar de gebruiksaanwijzing goed.

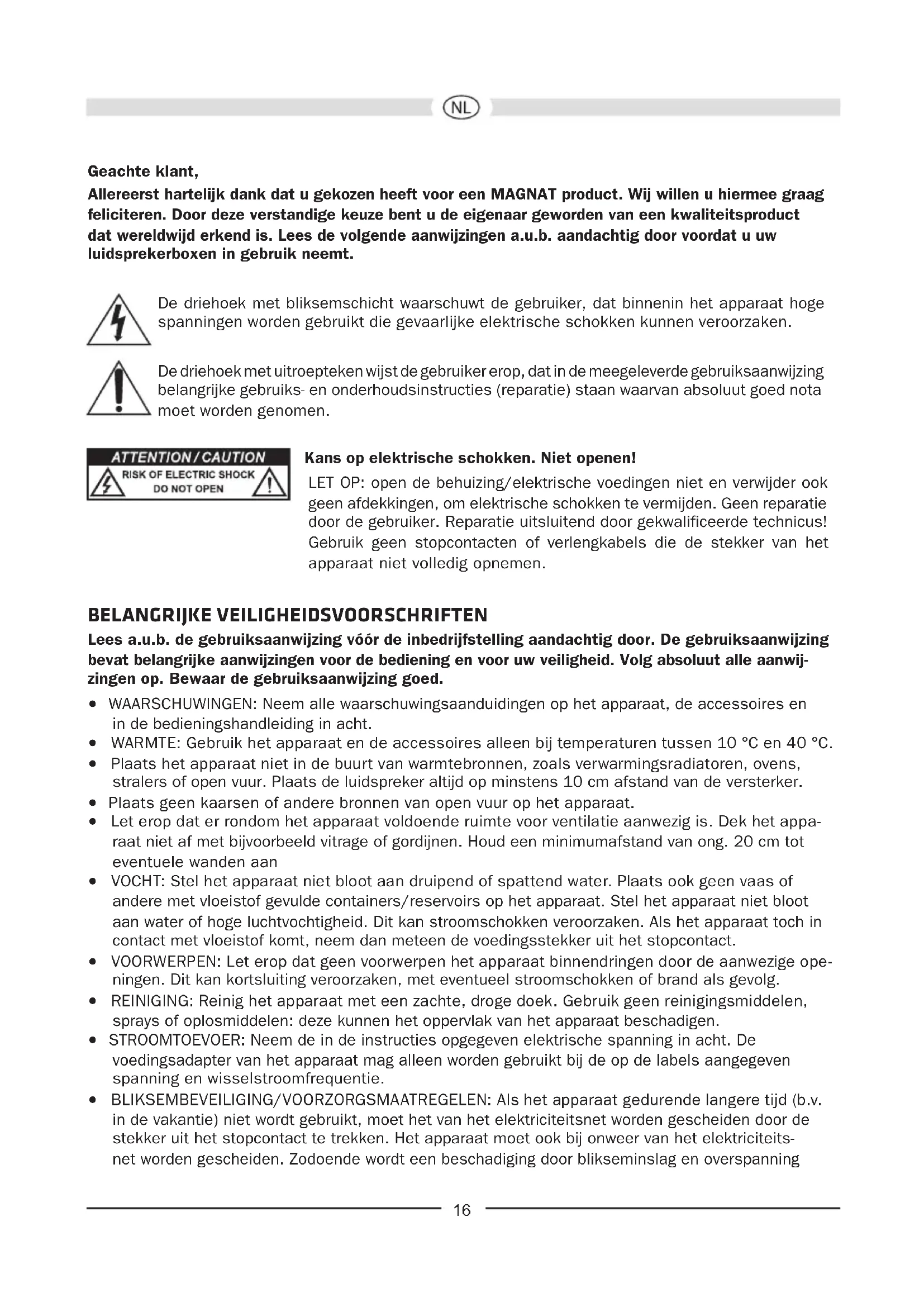

• WAARSCHUWINGEN: Neem alle waarschuwingsaanduidingen op het apparaat, de accessoires en in de bedieningshandleiding in acht.

• WARMTE: Gebruik het apparaat en de accessoires alleen bij temperaturen tussen 10 °C en 40 °C.

• Plaats het apparaat niet in de buurt van warmtebronnen, zoals verwarmingsradiatoren, ovens, stralers of open vuur. Plaats de luidspreker altijd op minstens 10 cm afstand van de versterker.

• Plaats geen kaarsen of andere bronnen van open vuur op het apparaat.

• Let erop dat er rondom het apparaat voldoende ruimte voor ventilatie aanwezig is. Dek het appa- raat niet af met bijvoorbeeld vitrage of gordijnen. Houd een minimumafstand van ong. 20 cm tot eventuele wanden aan

• VOCHT: Stel het apparaat niet bloot aan druipend of spattend water. Plaats ook geen vaas of andere met vloeistof gevulde containers/reservoirs op het apparaat. Stel het apparaat niet bloot aan water of hoge luchtvochtigheid. Dit kan stroomschokken veroorzaken. Als het apparaat toch in contact met vloeistof komt, neem dan meteen de voedingsstekker uit het stopcontact.

• VOORWERPEN: Let erop dat geen voorwerpen het apparaat binnendringen door de aanwezige ope- ningen. Dit kan kortsluiting veroorzaken, met eventueel stroomschokken of brand als gevolg.

• REINIGING: Reinig het apparaat met een zachte, droge doek. Gebruik geen reinigingsmiddelen, sprays of oplosmiddelen: deze kunnen het oppervlak van het apparaat beschadigen.

• STROOMTOEVOER: Neem de in de instructies opgegeven elektrische spanning in acht. De voedingsadapter van het apparaat mag alleen worden gebruikt bij de op de labels aangegeven spanning en wisselstroomfrequentie.

• BLIKSEMBEVEILIGING/VOORZORGSMAATREGELEN: Als het apparaat gedurende langere tijd (b.v. in de vakantie) niet wordt gebruikt, moet het van het elektriciteitsnet worden gescheiden door de stekker uit het stopcontact te trekken. Het apparaat moet ook bij onweer van het elektriciteits- net worden gescheiden. Zodoende wordt een beschadiging door blikseminslag en overspanning17 verhinderd.

• NETSNOER: Het netsnoer moet altijd bedrijfsklaar zijn en zodanig worden geleid dat niemand er op kan gaan staan. Let er ook op dat het snoer niet bekneld raakt door voorwerpen die het kunnen beschadigen. Als u stekkers en stekkerdozen gebruikt, let er dan op dat het snoer niet knikt op het punt waarop het uit de contactdoos komt. Het netsnoer niet met vochtige handen vastpakken of aansluiten.

• De voedingsstekker fungeert als uitschakelvoorziening en moet altijd vrij toegankelijk zijn.

• OVERBELASTING: Zorg ervoor dat stopcontacten, stekkerdozen en verlengingskabels niet te zwaar worden belast wordt. Overbelasting kan leiden tot stroomschokken en brand.

• PLAATSING: Neem de montage-instructies in acht.

• Plaats het apparaat uitsluitend op een vaste ondergrond, niet op beweegbare onderstellen. Dit kan leiden tot lichamelijk letsel.

• Gebruik uitsluitend de meegeleverde of door de fabrikant goedgekeurde, originele accessoires. SCHADE DIE DOOR EEN VAKMAN MOET WORDEN HERSTELD: Onderbreek bij de volgende beschadigingen onmiddellijk de stroomtoevoer naar het apparaat en laat het door een vakman repareren:

• Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat niet meer gebruikt worden. Een beschadigde kabel mag niet gerepareerd, maar moet compleet vervangen worden.

• Als de voedingsingang van het apparaat is beschadigd.

• Als vocht of water in het apparaat is gedrongen, of voorwerpen in het apparaat zijn gevallen.

• Als het apparaat is gevallen en de behuizing is beschadigd.

• Als het apparaat niet correct functioneert, ook wanneer u alle instructies in de bedieningshandlei- ding in acht hebt genomen. Er mogen alleen veranderingen aan het apparaat worden doorgevoerd die de fabrikant heeft goedge- keurd. Bij reparatie mogen uitsluitend originele onderdelen worden gebruikt. Laat na reparatie van het apparaat een veiligheidscontrole uitvoeren, zodat u er zeker van bent dat het correct en veilig functioneert. Reparaties door leken kunnen leiden tot blootstelling aan gevaarlijke hoge spanning of andere risico‘s. Laat reparaties daarom altijd door gekwalificeerde personen uitvoeren.18

DE ACTIEVE SUBWOOFER MAGNAT QUANTUM 7230A

Dit apparaat is akoestisch en optisch optimaal afgestemd op de MAGNAT QUANTUM 720 luidsprekerserie, maar vanzelfsprekend kan het apparaat ook worden gecombineerd met andere luidsprekers. Let er bij het aansluiten van uw luidspreker op dat alle apparaten uitgeschakeld zijn. Let ook op de juiste poling van alle luidsprekerkabels. Juist gepoold betekent dat de pluspool van de betreffende uitgang is verbonden met de pluspool van de betreffende ingang en dat de minpool is aangesloten op de betreffende minpool. Neem tevens de gebruiksaanwijzingen van uw receiver/versterker in acht. PLAATSING Het door de subwoofer weergegeven frequentiebereik is voor het menselijke oor ruimtelijk niet hoorbaar. Daarom is de plaatsing over het algemeen ongecompliceerd. Wij adviseren echter om het apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaatsen. Voorts adviseren wij om er op te letten dat de afstand naar voorwerpen en muren zijdelings en naar achteren toe tenminste 20 cm bedraagt. Hierdoor voorkomt u dat de basweergave negatief wordt beïnvloed. DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB. 1) Netaansluiting (8), Spanningsschakelaar (7) Het betreft een subwoofer met ingebouwde versterker, daarom moet deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten. De netspanning-keuzeschakelaar is in de fabriek ingesteld op 230 V voor gebruik in Europa. Belangrijk: als de subwoofer in de 115 V-stand wordt aangesloten op een 230 V-net, wordt de ingebouwde versterker onherstelbaar verwoest! Modus schakelaar (6), LED display mode (5), Power-schakelaar (10) Power-schakelaar ON Power-schakelaar OFF Modusschakelaar

Subwoofer in permanent bedrijf, de l.e.d. brandt groen. Voordelige instelling voor de weergave van programma‘s met lange en zachte passages (een abusievelijk inschakelen van de subwoofer wordt vermeden). Subwoofer uitgeschakeld l.e.d. uit. Als het apparaat voor een langere periode niet wordt gebruikt, verdient deze instelling de voorkeur. Modusschakelaar AUTO De automatische in- / uitschakeling wordt geactiveerd (aanbevolen instelling). Zodra de subwoofer een signaal van de receiver ontvangt, wordt hij automatisch weer ingeschakeld. De power-l.e.d. brandt groen. Zodra de subwoofer enkele minuten lang geen signaal meer ontvangt, wordt hij automatisch weer overgeschakeld op standby bedrijf, de l.e.d. brandt rood. AV-Ingang (2) Sluit de laagniveau-subwooferuitgang van uw receiver (Sub-Pre-Out) aan op de AV-ingang van de subwoofer (zie afbeelding 3). Hiervoor heeft u een mono-cinch kabel nodig (behoort niet tot de omvang van de levering).19 Hoogniveau-Ingangen (1) Voor aansluiting op de hoogniveau-regelaar-(luidspreker-)uitgangen van de receiver/versterker. Zie afbeelding 2. Niveauregelaar (3) Met deze regelaar kunt u het geluidsniveau in het lagetonen bereik naar wens instellen. Ga hiervoor als volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).

2. Belangrijk: draai de niveauregelaar tot de aanslag naar links (kleinste volume).

3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de

gewenste waarde heeft.

4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

Scheidingsfrequentieregelaar (4) Hiermee stelt u de hoogste frequentie in die de subwoofer kan weergeven. In combinatie met de rekluidsprekers dient de frequentie te worden ingesteld op 100 Hz – 150 Hz. Bij het gebruik van staande luidsprekers adviseren wij om deze in te stellen op 50 Hz – 100 Hz. Faseschakelaar (11) Over het algemeen moet de faseschakelaar worden ingesteld op AV (0°). In een enkele uitzondering kan het echter van voordeel zijn de fase in te stellen op 180° (bijvoorbeeld als de subwoofer en de front-luidsprekers erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen van de ruimte). Principieel geldt: de stand waarbij het onderste basistoonbereik voller klingt, is het juiste. Zekering (9) Er mogen alleen zekeringen worden gebruikt van het type dat vermeld staat in de opgedrukte driehoek naast de zekeringhouder aan de achterkant van de versterker. TECHNISCHE GEGEVENS Configuratie: bassreflex, ‘downfire’ principe Uitrusting 30 cm long-stroke driver Uitgangsvermogen RMS/max.: 180 / 360 Watt Frequentiebereik: 18 – 300 Hz Scheidingsfrequentie: 50 – 150 Hz regelbaar Afmetingen (bxhxd): 420 x 545 x 535 mm Accessoires: netkabel
