MANUALE UTENTE Quantum 7230A MAGNAT

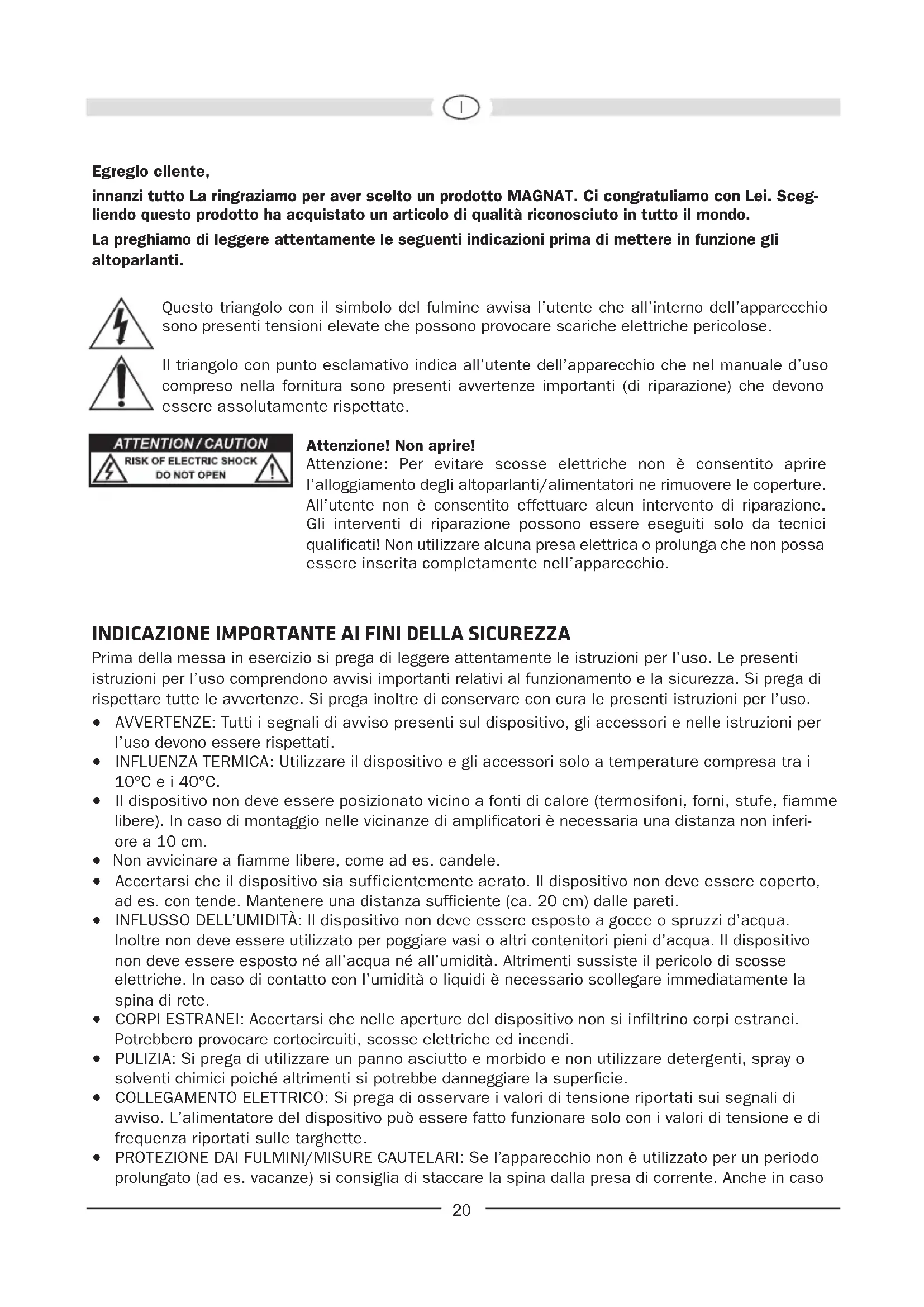

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

Questo triangolo con il significato del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispetto.

Attenzione! Non apriere!

Attenzione: Per evitare scosse elettriche non è consentito après l'alloggamento degli altoparlanti/alimentatori ne rimuovere le copertura. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualiati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attendamente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprehendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle le avertenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.

• AVVERTENZE: Tutti i segnali di avviso presenti sul dispositivo, gli accessori e nelle istruzioni per l'uso devono essere rispetto.
• INFLUENZA TERMICA: Utilizzato il disposativo e gli accessori solo a temperature compresa tra i 10^ e i 40^ .
• Il disposativo non deve essere posizionato vicino a fonti di calore (termosifoni, fornì, stufe, fiamme libere). In caso di montaggio nelle vicinanze di amplificatori è necessaria una distance non inferiore a 10 cm.
  Non avicinare a fiamme libere, come ad es. candele.
• Accertarsi che il dispositivo sia sufficientemente aerato. Il dispositivo non deve essere coperto, ad es. con tende. Mantenere una distance sufficiente (ca. 20 cm) dalle pareti.
• INFLUSSO DELL'UMIDITA: Il disposativo non deve essere esesto a gocce o spruzzi d'acqua. Inoltre non deve essere utilizzato per poggiare vasi o altri contentitori pieni d'acqua. Il disposativo non deve essere esesto ne all'acqua ne all'umidita. Altrimenti sussiste il pericolo di scosse elettriche. In caso di contatto con l'umidita o liquidi è necessario scollegare immediatamente la spina di rete.
  CORPI ESTRANEI: Accertarsi che nelle aperture del dispositivo non si infiltrino corpi estranei. Potrebbero provocare cortocircuiti, scosse elettriche ed incendi.
  PULIZIA: Si prega di utilizzato un panno asciutto e morbido e non utilizzato detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.
  COLLEGAMENTO ELETTRICO: Si prega di osservare i valori di tensione riportati sui segnali di avviso. L'alimentatore del dispositivo cui è ilore fatto fatto sono solo con i valori di tensione e di frequenza riportati sulle targhette.
  PROTEZIONE DAI FULMINI/MISURE CAUTELARI: Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina alla presa di corrente. Anche in caso

di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.

• CAVO DI RETE: Il cavo di rete deve essere sempre pronto per l'uso e disporto in modo tale che nessuno possa calpestarlo. Inoltre non deve essere stretto da oggetti che potrebbero danneggiar lo. Quando si utilizzato spine e prese multiple è necessario accertarsi che il cavo non venga piegato nel punto in cui giunge alla presa elettrica. Non toccare o collegare il cavo di alimentazione con mani umide.
• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.
• SOVRACCARICO: Le prese elettriche, le prese multiple e le prolonghe non devono essere sovraccaricate. In caso di sovraccarico sussiste il rischio di scosse elettriche e di incendio.
• MONTAGGIO: Si prega di rispettoare le istruzioni di montaggio.
  Il dispositivo deve essere posizionato e montato su una superficie resistente e non mobile altrimenti sussiste il rischio di infortuni.
• Utilizzare solo accessori originali in dotazione o indicati dal produttore.

DANNI CHE DEVONO ESSERE RISOLTI DA UN ADDETTO SPECIALIZZATO:

Nel caso dei seguenti danni è necessario che l'apparecchio venga scollegato immediatamente alla rete elettrica contattando per la riparazione un addetto specializzato:

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
  Danni alla presa di alimentazione del dispositivo.
• Nel caso in cui nell'apparecchio si dovesse infiltrare dell'umidità o acqua oppure nel caso in cui nell'apparecchio siano caduti corpi estranei.
• Quando l'apparecchio è caduto e l'alloggiamento è danneggiato.
• Quando l'apparecchio non funziona correttamente nonostante si siano rispetto tutte le avventenze riportate nelle istruzioni per l'uso.

E permesso effettuare delle modifiche susseguenti solo sequeste sono APPROVATE dal produttore.

Per la riparazione è possibile impiegare solo pezzi di ricambio originali.

Dopo gli interventi di riparazione è necessario che venga verificata la sicurezza dell'apparecchio per poter garantire un funzionamento perfetto e sicuro.

Gli interventi di riparazione devono essere affidiati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

AVVERTENZE PER LO SMALTIMENTO

Secondo quanto prescritto dalla direttiva europea 2002/96/EC è necessario che tutti i dispositivi elettrici ed elettronici vengano smaltiti separatamente dai centri di raccolta preposti. Si prega di rispettare le regolamentazioni locali e smaltire i dispositivi usati non insieme ai normali rifiuti domestici.

IL SUBWOOFER ATTIVO MAGNAT QUANTUM 7230A

Questo apparecchio si adatto otticamente ed acusticamente alla series di altoparlanti MAGNAT QUANTUM 720. Ovianiamente cui qualsiasi sono inolti, e che si sono inolti, e che si sono inolti.

Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli appearecchi siano disattivati. Inoltre assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo positivo della relativa uscita sia collegato col polo positivo della rispettiva entrata ed il polo negativo con il rispettivo polo negativo. Si prega inoltre di osservare leindicazioni dettate nel manuale d'uso del proprio ricevitatore/amplificatore e degli altoparlanti.

MONTAGGIO

La Frequenza trasmessa dal subwoofer non è percepbile dall'udito umano e per questo in generale il montaggio non risulta particolaremente dificile. Si consiglia tuttavia una sistematice davanti alla postazione di ascolto vicinoagli altoparlanti frontali. Si consiglia inolte di mantenere una distanza laterale e nella parte posteriorierno oggetti e pareti di almeno 20~cm . In caso contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1)

Collegamento alla rete (8), interruptore di selezione tensione di rete (7)

Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediente il cavò fornito in dotazione. Il selettore della tensione di rete Å è impostato in fabbrica a 230 V per un impiego nell'area europea.

Molto importante: se il subwoofer viene collegato ad una rete 230V in posizione 115 V, viene inevitabilmente distrutto l'amplificatore integrato!

Interruttore modo funzionamento (6), visualizzazione dello stato operativo (5), interrottore d'accensione (10)

	Interruttore di accensione ON	Interruttore di accensione OFF
Interruttore modo funzionamento ON	Subwoofer in funzionamento continuo, il LED è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoofer).	Subwoofer è disattivato, il LED è spento. Quando l'apparecchio non viene utilizzato per un periodo prolongato, si consiglia di scegliere但这a impostazione.
Interruttore modo funzionamento AUTO	L'accensione / spegnimento automatico è attivata (impostazione consigliata). Quando il subwoofer riceve un segnale dal ricevitore,amenti si accende automaticamente e il LED è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso.

Ingresso AV (2)

Collegare l'uscita dei livelli bassi del subwoofer del proprio ricevitore (Sub-Pre-Out) con l'ingresso AV del subwoofer (vedi fig. 3). PerQLa operazione e necessario un cavo Mono-Cinch (non compreso nella fornitura).

Ingressi livelli alto (1)

Per il collegamento alle uscite dei livelli alto del regolatore (altoparlante) del ricevitore/amplificatore. Sive da Fig. 2.

Regolatore del livello (3)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed augmentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Regolatori di separazione frequenza (4)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 100Hz - 150Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione su 50Hz - 100Hz .

L'interrutore di fase (11)

Nel funzionamento normale si consiglia di posizionare l'interruttor di fase su 0^ . In pochi casi potrebbe esserevantaggioso impostare la fase su 180^ (ad es. In caso di distanza elevata tra subwoofer e gli altoparlantid frontali o in caso di caratteristiche acustiche sfavorevoli dell'ambiente). Generalmente vale: La posizione corretta è quella nella quale il Campo del suono fondamentale inferiore risuona in modo più pieno.

Fusibile (9)

Devono essere impiegati solo fusibili del tipo indicato sul retro dell'amplificatore nel triangolo stampato di bianco al portafusabile.

DATI TECNICI

Configurazione: Bassreflex, principio ,downfire

Dotazione: Eccitatore a corsa lunga da 30 cm

Potenza d'uscita RMS/max.: 180 / 360 Watt

Gamma di frequenza: 18 - 300 Hz

Frequenza di taglio: 50 - 150 Hz regolabile

Dimensioni (largh. x alt. x prof.): 420 x 545 x 535 mm

Accessor: Cavo di rete

CON RIServa DI APPORTARE MODIFICHE TECNICHE
