PHD 100 E2 - Nettoyeur haute pression PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pression maximale : 100 bars, Débit : 330 L/h, Puissance : 1400 W
Utilisation	Idéal pour le nettoyage de surfaces extérieures, voitures, terrasses et mobiliers de jardin.
Maintenance et réparation	Vérifier régulièrement les filtres, nettoyer les buses et ranger dans un endroit sec.
Sécurité	Équipé d'un système de sécurité pour éviter les démarrages accidentels, utiliser des gants et des lunettes de protection.
Informations générales	Poids : 6 kg, Dimensions : 30 x 28 x 70 cm, Garantie : 3 ans.

FOIRE AUX QUESTIONS - PHD 100 E2 PARKSIDE

Comment assembler le nettoyeur haute pression PARKSIDE PHD 100 E2 ?

Consultez le manuel d'utilisation fourni pour les étapes d'assemblage. Assurez-vous que toutes les pièces sont présentes avant de commencer.

Quel type de détergent puis-je utiliser avec le PARKSIDE PHD 100 E2 ?

Utilisez uniquement des détergents compatibles avec les nettoyeurs haute pression, de préférence ceux recommandés par le fabricant.

Pourquoi mon nettoyeur haute pression ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché, que le câble d'alimentation n'est pas endommagé et que l'interrupteur est en position 'ON'.

Comment régler la pression de l'eau sur le PARKSIDE PHD 100 E2 ?

Utilisez le régulateur de pression situé sur le pistolet pour ajuster la pression selon vos besoins.

Que faire si le nettoyeur haute pression fuit ?

Vérifiez les connexions des tuyaux et des joints. Remplacez les joints usés ou endommagés si nécessaire.

Quelle est la température maximale de l'eau que je peux utiliser avec ce nettoyeur ?

La température maximale de l'eau ne doit pas dépasser 40°C pour éviter d'endommager l'appareil.

Comment nettoyer le filtre d'entrée d'eau ?

Dévissez le filtre d'entrée d'eau, rincez-le à l'eau claire et remettez-le en place une fois sec.

Mon nettoyeur haute pression fait un bruit étrange, que faire ?

Arrêtez l'appareil immédiatement et vérifiez s'il y a des obstructions dans les tuyaux ou si des pièces sont endommagées.

Comment hiverner mon nettoyeur haute pression ?

Videz complètement l'eau de l'appareil, stockez-le dans un endroit sec et à l'abri du gel.

Où puis-je trouver des pièces de rechange pour le PARKSIDE PHD 100 E2 ?

Les pièces de rechange sont disponibles dans les magasins PARKSIDE ou sur le site web officiel du fabricant.

MODE D'EMPLOI PHD 100 E2 PARKSIDE

TAvantIdetllireIleImodeld'emploiTouvrezIalpageIcontenantIlesTillustrationsLtetfamiliarisezkvousTensuiteTavecTToutesIlesIfonctionsIdell'appareill

DE AT CH

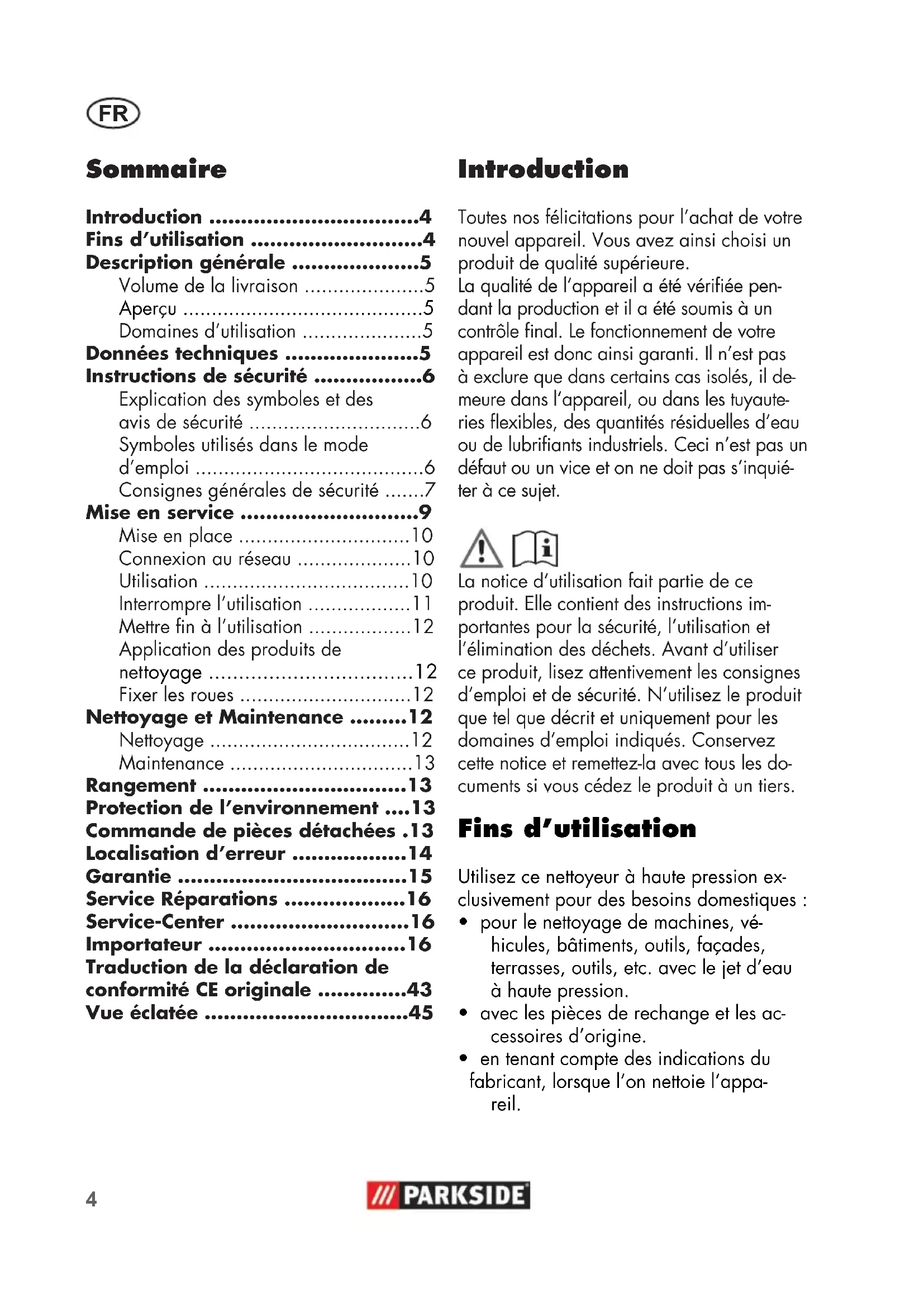

Fins d'utilisation 4

Description générale 5

Volume de la livraison 5

Apercu 5

Domains d'utilisation 5

Données techniques 5

Instructions de sécurité 6

Explication des symboles et des
avis de sécurité 6

Symboles utilisés dans le mode d'emploi 6

Consignes generales de sécurité ....7

Mise en service 9

Mise en place 10

Connexion au reseau 10

Utilisation 10

Interrompre l'utilisation 11

Mettre fin à l'utilisation 12

Application des produits de nettoyage 12

Fixer les roues 12

Nettoyage et Maintenance .12

Nettoyage 12

Maintenance 13

Rangement 13

Protection de l'environnement ....13

Commande de pieces détachées .13

Localisation d'erreur 14

Garantie 15

Service Réparations 16

Service-Center 16

Importateur 16

Traduction de la déclaration de conformité CE originale 43

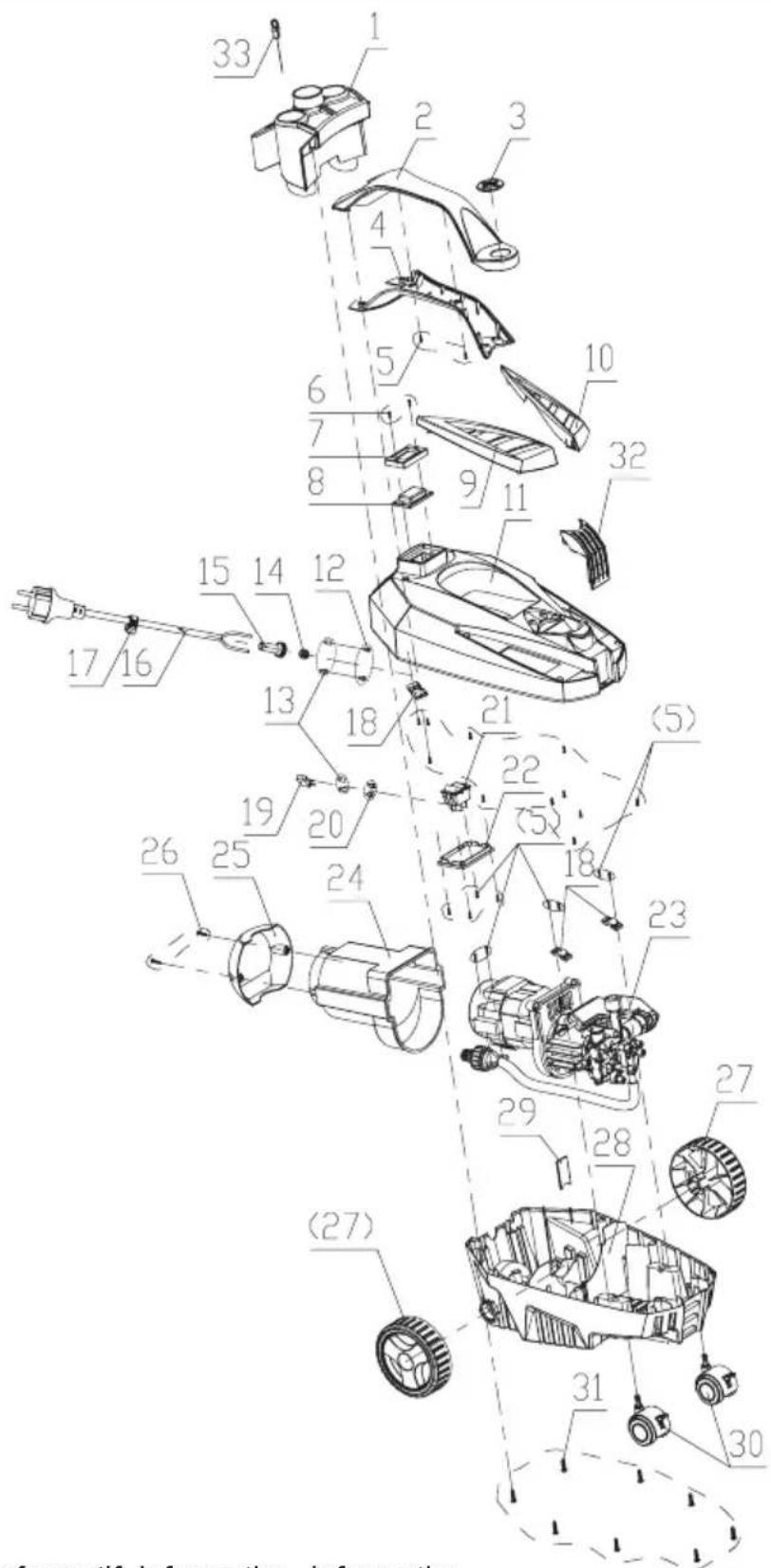

Vue éclatée 45

Introduction

Toutes nos félicitations pour l'achat de votre nouvel apparéil. Vous avez ainsi besoin un produit de qualité supérieur.

La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre apparéil est donc ainsi garantie. Il n'est pas à exclore que dans certains cas isolés, il demeure dans l'appareil, ou dans les tuyauteries flexibles, des quantités résiduelles d'eau ou de lubrifiants industriels. Ceci n'est pas un défaut ou un vice et on ne doit pas s'inquieter à ce sujet.

La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilise le produit que tel que déscrit et uniquement pour les domaines d'emploi indiqués. Conserve cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d'utilisation

Utilisez ce nettoyeur à haute pression exclusivement pour des besoines domestiques :

• pour le nettoyage de machines, vehicules, batiments, outils, facades, terrasses, outils, etc. avec le jet d'eau à haute pression.
• avec les pieces de rechange et les accessoires d'origine.
• en tenant compte des indications du fabricant, lorsque l'on nettoie l'apparil.

Description générale Volume de la livraison

Déballez l'appareil et contrôle le volume des livraisons :

Nettoyeur à haute pression
- Pistol pulvérisateur
- Tuyau flexible haute pression
-Tuyere d'échéppement
- Buse à jet plat régiable
- Buse haute pression
- Réservoir de produit nettoyant avec giclleur
- Fixation des accessoires
-Aiguille de nettoyage de tuyere
- Traduction de la notice d'utilisation originale

Vous trouvez la representation des parties fonctionnelles les plus importantes sur la page dépliante.

Aperçu

1 Raccord haute pression, cote pistolet
2 Raccord haute pression, cote de l'appareil
3 Raccord haute pression
4 Poignée de transport
5 Interrupteur marche/arrêt
6 Fixation des accessoires
7 Aiguille de nettoyage de tuyere
8 Cable de raccordement reseau
9 Raccord d'eau avec l'utilisation de tamis (non visible)
10 Pistolet pulverisateur
11 Tuyere d'échéppement
12 Buse à jet plat régliable
13 Buse haute pression
14 Réservoir de produit nettoyant avec giclaur

15 Levier de verrouillage

16 Barres de verrouillage

Domains d'utilisation

Le nettoyeur à haute pression a été concu pour effectuer des nettoyages avec un jet d'eau à haute pression.

En cas de besoin, avec ajout de produits de nettoyage.

Les fonctions des dispositifs de commandes sont indiquées dans les descriptions suivantes. Faites attention aux consignes de sécurité.

Données techniques

Nettoyeur à haute pression

PHD 100 E2

Raccordement au réseau ... 230 V~, 50 Hz

Puisance 1450 W

Cable reseau 5 m

Poids (y compris de toutes les
pièces) 5,7 kg

Classe de protection .

Mode de protection . IPX5

Température assignée maxime (T in max) 40°C

Pressure maxima de I'eau en entree (p in max) .0.8 MPa (8 bar)

Débit assigné (Q) 5 l/min

Débit assigné maximum (Q max) 6,6 l/min
Niveau de pression acoustique

(L_pA) 83 dB (A); K_pA = 3 dB

Niveau de puissance acoustique (LWA) mesure 94,2 dB (A); KWA = 3,5 dB garanti 98 dB (A)

Vibration (q_h) ....0,7 m/s2; K = 0,15 m/s2

Mesures réalisés selon la norme harmonisée EN 60335-2-79:2009.

Des modifications techniques et optiques en vue d'un perfectionnement sont possibles sans notification préalable. C'est pourquoitoutes les dimensions, informations, remarques et déclarations mentionnées dans ce manuel sont sans engagement de notre part. Par conséquent, des prétentions à des revendications juridiques qui se basent sur le manuel d'instructions d'emploi seront sans effet.

Instructions de sécurité

Cette section traite des normes de sécurité essentielles en cas de travail avec le nettoyeur à haute pression.

Explication des symboles et des avis de sécurité

Attention!

Veuillez vous familiariser des éléments avant l'utilisation. Surtout de leur but et de leur fonctionnement. Si nécessaire, consultez un expert.

Attention! Si le cable de réseau est déterioré ou coupé, tirez immédiatement la fiche de la prise de courant.

Appareil non adapté à être connecté à une installation d'approvisionnement en eau potable.

MISE EN GARDE!

En cas d'utilisation non conforme, les nettoyeurs à haute pression peuvent être dangereux. Le jet ne doit pas etre dirigé sur des personnes, des animaux, de l'equipement electrique en fonctionnement ou sur l'appareil lui-même.

Les machines n'ont pas leur place dans les ordures menagères.

Niveau de performance sonore
anti

Classe de protection II

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Symbole d'interdiction (l'interdiction est précisé à la place des guillemets) et indications relatives à la prévention de dommages.

Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.

Consignes générales de sécurité

• MISE EN GARDE: L'utilisation de cet apparéil par des enfants est interdite.
• Cet apparéil peut être utilisé par des personnes dont les capacities physiques, sensorielles ou mentalles sont réduites ou qui manquent d'expérience et de connaissance si elles sont surveillées ou si elles ont pu bénéficier d'instructions pré-alables concernant l'utilisation de l' apparéil et comprendnant les risques qui en résultat. Les enfants ne doivent pas jouer avec l' apparéil.
  Utiliser le nettoyeur haute pression sur une surface plane et stable dans sa position normale d'utilisation.
• La poignée de transport sert exclusivement au transport de l'appareil. L'appareil est transposable mais cependant il ne doit pas etre transporte pendant qu'il fonctionne.
  Pour votre sécurité, utiliser des lunettes de protection, des chaussures de protection, des gants et si nécessaire des bouchons antibruit.
• En cas de panne ou de défaut lors de l'utilisation de l'appareil,mettre l'appareil en position arret et débrancher la prise électrique du secteur et se reférer à la page 14 du manuel pour les causes possible de pannes.

Travaux avec l'appareil

Prudence : vous évitez ainsi accidents et blessures :

GARDE :

En cas d'utilisation non conforme, les nettoyeurs à haute pression peuvent être dangereux. Le jet ne doit pas etre dirigé sur des personnes, des animaux, de l'equipement electrique en fonctionnement ou sur l'appareil lui-même.

• MISE EN GARDE: Ne dirigez pas le jet sur vous-même ou autres personnes pour nettoyer des habits ou des chaussures.
• MISE EN GARDE: N'utilisez pas l'appareil, si d'autres personnes se trouvent à distance d'emploi à moins qu'ils ne portent des vêtements protecteurs.
  Utilisez toujours le pistonet pulvérisateur avec les deux mains.
  Vous pouvez ainsi比较好 maitriser la force de recul du jet d'eau émis.
• Prenez toutes les mesures appropriées pour tener les enfants éloignés de l'ordinateur lorsque celui-ci fonctionne.
• Eliminez le matériel d'emballage en respectant les consignes en vigueur.
• MISE EN GARDE: N'utilise pas l'appareil à proximite de liquides inflammbables ou de

FR

gaz. En cas d'inobservation de cette consigne, il y a risqued'incendie ou d'explosion.

• N'arrosez pas de liquides inflammables. Risques d'explosion.
• Conservez l'appareil dans un endroit sec et hors de portée des enfants.
  Assurez-vous que les enfants ne jouent pas avec l'appareil.
• MISE EN GARDE: Assurez-vous qu'il n'y a pas d'émissions de gaz d'échévement à proximité des entrées d'air.

Prudence! Vous évitez ainsi d'endommager l'appareil et les événuelles conséquences pouvant affecter les personnes :

• Ne travaillez pas avec un apparéil endommagé, incomplet ou sans consentement du fabri-cant de l' apparéil si celui-ci a été modifié. Avant la mise en service, faites contrôle par un spécialiste que les mesures de protection électriques exigées sont disponibles.
• MISE EN GARDE: Ne mettez pas en service l'appareil, si le cable d'alimentation ou autres pieces importantes, comme le tuyau flexible haute pression ou le pistolet pulverisateur, sont endommagées.

• Protégez l'appareil du froid et du fonctionnement à sec.
  Utilisez seulement des accessoires d'origine et ne modifiez pas l'appareil.

• En ce qui concerne le thème « Maintenance et nettoyage, veuillez dire les instructions du mode d'emploi. Toutes les tâches concernant ce sujet, en particulier l'ouverture de l'appareil, doivent être executées un électricien de métier. En cas de réparation, adressez vous toujours à notre service après-venture.

• Cet apparéil a été concu pour être utilisé avec un produit de nettoyage neutre de type Tenside anionique biodégradable. L'application d'autres produits de nettoyage ou de substances chimiques peut nuire à la sécurité de l' apparéil et entraîner des dommages.
• Si vous entrez en contact avec du produit nettoyant, rincez abondament à l'eau claire.
• MISE EN GARDE: L'eau qui a traversé un interrupteur de système ne peut pas être classifiée comme potable.
• MISE EN GARDE : Les tuyaux haute pression, les armatures et les embrayages sont importants pour la sécurité de la machine. N'utilisez que les tuyaux haute pression, les armatures et les embrayages conseillés par le fabricant.
• MISE EN GARDE: Afin de garantir la sécurité de la machine, n'utilise que les pieces de rechange originales du fabricant ou des pieces de rechange autorisées par le fabricant.

Sécurité électrique :

Prudence : vous évitezez ainsi les blessures et les accidents dus au chocoléctrique :

• MISE EN GARDE: L'utilisation d'une rallonge électrique inadaptée peut être dangereux. Si une rallonge est utilisée, la fiche et le socle doivent être de construction étanche, le cable doit être maintainu au sec et non déposé à même le sol. Il est recommendé d'utiliser un,enrouleur de cable afin de maintainir la prise à une hauteur minimum de 60~mm au dessus du sol
• Protégez de l'humidité les rac-cordements électriques.
• Qu'en cas de risque d'inondation les raccordements sont situés dans une zone à l'abri des inondations.
• Faites attention à ce que la tension de réseau corresponde aux indications de la plaque signatétique.
  Le raccordement au réseau électrique doit être effectué par un électricien qualifié et conforme à la CEI 60364-1.
• Il est recommandé que l'alimentation électrique de l'appareil comporte soit un dispositif à courant résiduel qui interrompra l'alimentation si le courant de fuite à la terre dépasse 30 mApendant 30 ms soit un dispositif qui vérifie le circuit de terre.

• Avant toute utilisation, contrôle l'appareil, le cable et la prise pour détecter tout dommage.

• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• N'utilisez pas le cable pour tirer sur la prise de courant. Protegez le cable de la chaleur, de l'huile et des bords coupants.
• Ne portez pas ou ne fixez pas l'appareil par le cable.
• Utilisez seulement des cables de prolongation qui sont étanches aux jets d'eau et prévus pour être utilisés en plein air. Avant utilisation, déroulez toujours la totalité du cable. Contrôlez le cable afin de détecter tout dommage.
• Avant d'exécuter des travaux sur l'appareil, pendant les pauses et en cas de non utilisation, retirez la fiche de secteur de la prise de courant. L'appareil doit de même être débranché de la prise de courant lors d'un changement d'accessoire.
• Les cables de raccordement réseau ne doivent pas avoir de coupe transversale inférieure à 2 × 2,5 ~mm^2 .
  Pour vous protégé des décharges électriques, portez des chaussures de sécurité.

Mise en service

Cet appeareil peut etre connecte au réseau d'alimentation en eau potable uniquely avec un clapet anti-retour de type BA conforme à la norme EN 12729 (non-fourni).

Ce type de système permet de ne pas contaminer l'eau potable et se branche sur l'arrivée d'eau (directement sur le robinet).

L'eau qui a traversé un interrupteur de système ne peut pas etre classifiée comme potable.

Un interrupteur de système est disponible dans le commerce spécialisé.

• Pour l'entrée d'eau, utilisez un tuyau d'arrosage du commerce et faites attention à avoir une longueur suffisante.

Mise en place

• Veuillez passer le porte-accessoires (6) dans le logement à l'arrête de l'appareil (voir petite illustration).

• Vissez le raccord de haute pression sur le cote de l'appareil (2) au raccord de haute pression (3) de l'appareil.
  Enfilez le raccord haute-pression cote pistolet (1) dans le pistolet pulverisateur (10).

• Avec le raccord rapide pour l'approvisionnement en eau établissez un flux d'eau avec le raccord d'eau tout en utilisant le tamis (A 9)

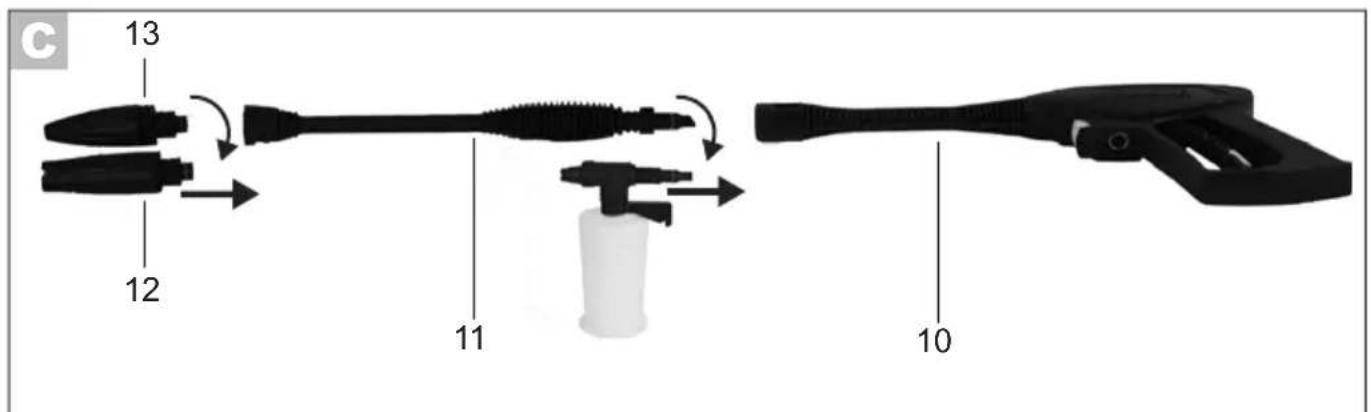

Reliez le tuyau gicleur (11) au pistolet gicleur (10) en l'enfant et en le tournant.

Lorsque le tube en acier (11) est monté, connectez, au besoin la buse plate régiable (12) ou la tuyère haute pression (13) en les vissant au tube en acier (11).

Le réserve de produit de nettoyage avec la buse (A 14) connecté directement par vissage au pistonet pulverisateur (10).

Vous pouvez augmenter la largeur du jet en tournant la pointe du gicleur vers la gauche. En tournant la pointe du gicleur vers la droite, vous pouvez diminuer la largeur du jet.

Connexion au réseau

Le nettoyeur haute pression que vous venez d'acquerir est déjà équipé d'une prise de courant. Le nettoyeur à haute pression est concu pour être raccordé à un socle de prise de courant de sécurité 230V 50Hz

Mettez l'appareil en service seulement en ayant tenu compte de tous les points precedents.

Assurez-vous, via le commutateur marche/arrêt (A5) que le nettoyeur a haute pression est hors tension.
- Insérez la fiche de secteur dans la prise de courant.

Utilisation

• Respectez les instructions concernant l'utilisation d'un interrupteur de système.
  Ouvrez entiement le robinet d'eau

N'utilisez pas le nettoyeur à haute pression avec le robinet d'eau fermé. Un fonctionnement à sec entraine une déterioration de l'appléil.

Faites attention à la force de recul du jeu d'eau sortant. Prenez une position stable et maintenez bien le pistolet pulverisateur (A 10). Dans le cas contraire, vous pourriez vous blesser vous-même ou d'autres personnes.

• Mettez en marche l'interrupteur marche/arrêt (A5) du nettoyeur à haute pression.
  Tirez le levier du pistonet pulverisateur (A 10). L'appareil se met en marche.

En relachant le levier, vous arrêtez l'appareil. La haute pression est maintainue dans le système

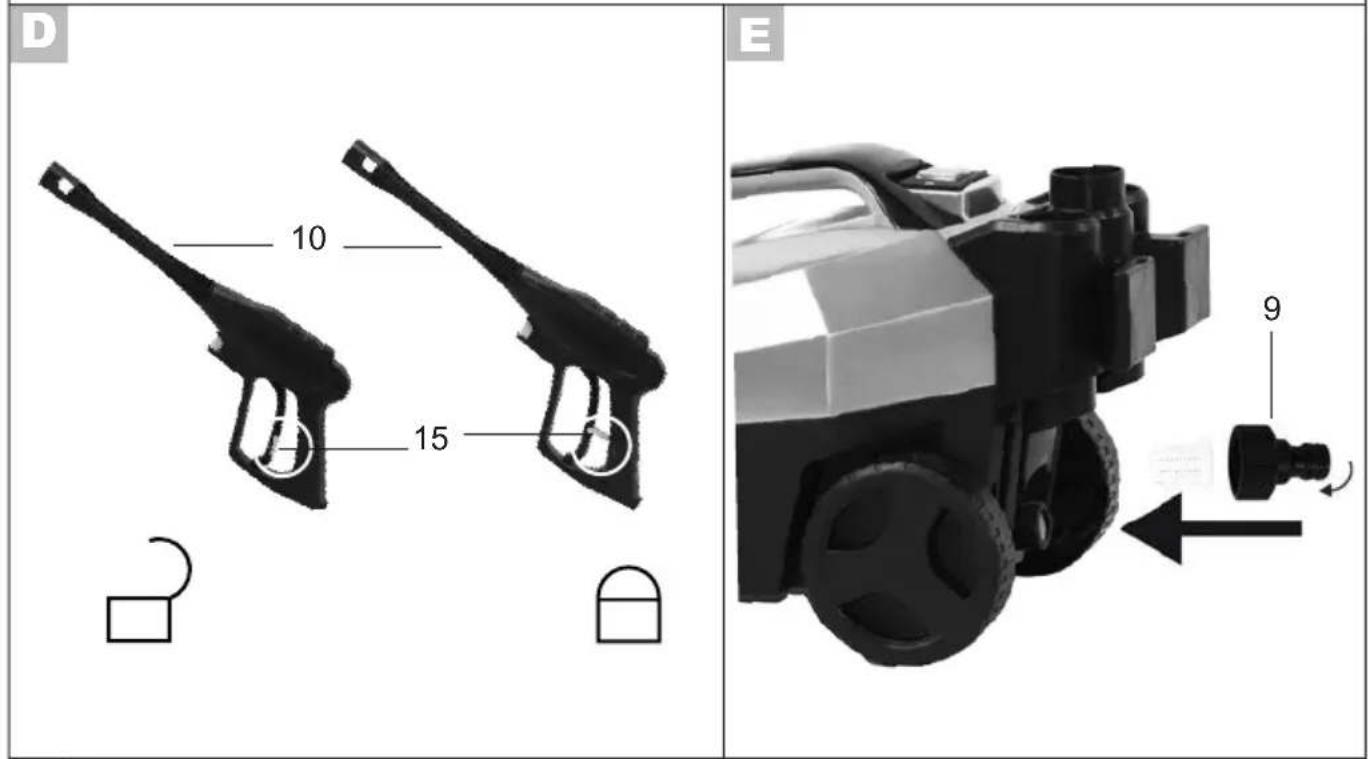

• Vous pouvez soit verrouiller soit déverrouiller le levier d'actionnement du pistolet pulverisateur (10) en appliquant une pression sur le levier de verrouillage (15).

En verrouillant le levier d'allumage,
vous empêcher un allumage inintentionnel de l'appareil.

Verrouille

Déverouillé

En cas de non-étanchéité dans le système d'eau, éteignez immédiatement l'appareil au moyen de l'interrupteur Marche/Arrêt (5) et séparez l'appareil du réseau en retardant le cable de

raccordement secteur (8). Il y a danger en raison d'une décharge électrique! Recommencez le branchement des raccords d'eau. (voir «Réaliser la mise en service»)

Si de l'air se trouve encore dans l'appareil, veuilles procédé de la manière :

Ventiler le tuyau d'alimentation :

1. Retirez le raccord rapide pour l'adaptateur de tuyau d'arrosage sur le raccord d'eau (9) et ouvre le robinet d'eau jusqu'à ce que de l'eau sorte sans faire de bulles.
2. Fermez le robinet d'eau.
3. A l'aide du raccord rapide pour l'adaptateur de tuyau d'arrosage, connectez le tuyau d'alimentation au raccord d'eau (9) de l'appareil.
4. Ouvrez complètement le robinet d'eau.

Ventiler l'appareil :

1. Allumez l'appareil au moyen de l'interrupteur Marche/Arrêt (5) jusqu'à ce que la pression ait été atteinte.
2. Eteignez au moyen de l'interrupteur Marche/Arrêt (5)
3. Appuyez sur le levier de commande du pistonlet pulverisateur (10) jusqu'à ce qu'il n'y ait plus de pression.
4. Répétez les étapes 5 à 7 plusieurs fois jusqu'à ce qu'il n'y ait plus du tout d'air ne dans l'appareil.

Interrompre l'utilisation

• Relâchez le levier du pistolet pulverisateur (A 10).
  Pour des pauses plus longues, utilisez l'interrupteur marche/arrêt (A 5).

Metre fin à l'utilisation

• Àpres des travaux avec des produits de nettoyage, passer l'appareil sous de l'eau claire afin qu'aucun produit de nettoyage ne demeure dans les conduites.
• Relâchéz le levier du pistolet pulverisateur (A 10).
• Mettez hors tension le nettoyeur à haute pression à l'aide de l'interrupteur marche/arrêt (A 5).
• Fermez le robinet à eau.
• Tirez le levier du pistonlet pulverisateur (A 10) pour evacuer la pression disponible dans le système.
• Débranchez la fiche du secteur et enroulez le cable électrique.
• Déconnectez le nettoyeur à haute pression d'avc l'approvisionnement en eau.

Application des produits de nettoyage

Cet apparéil a été concu pour être utilisé avec un produit de nettoyage neutre de type Tenside anionique biodégradable. L'application d'autres produits de nettoyage ou de substances chimiques peut nuire à la sécurité de l' apparéil et entraîner des dommages.

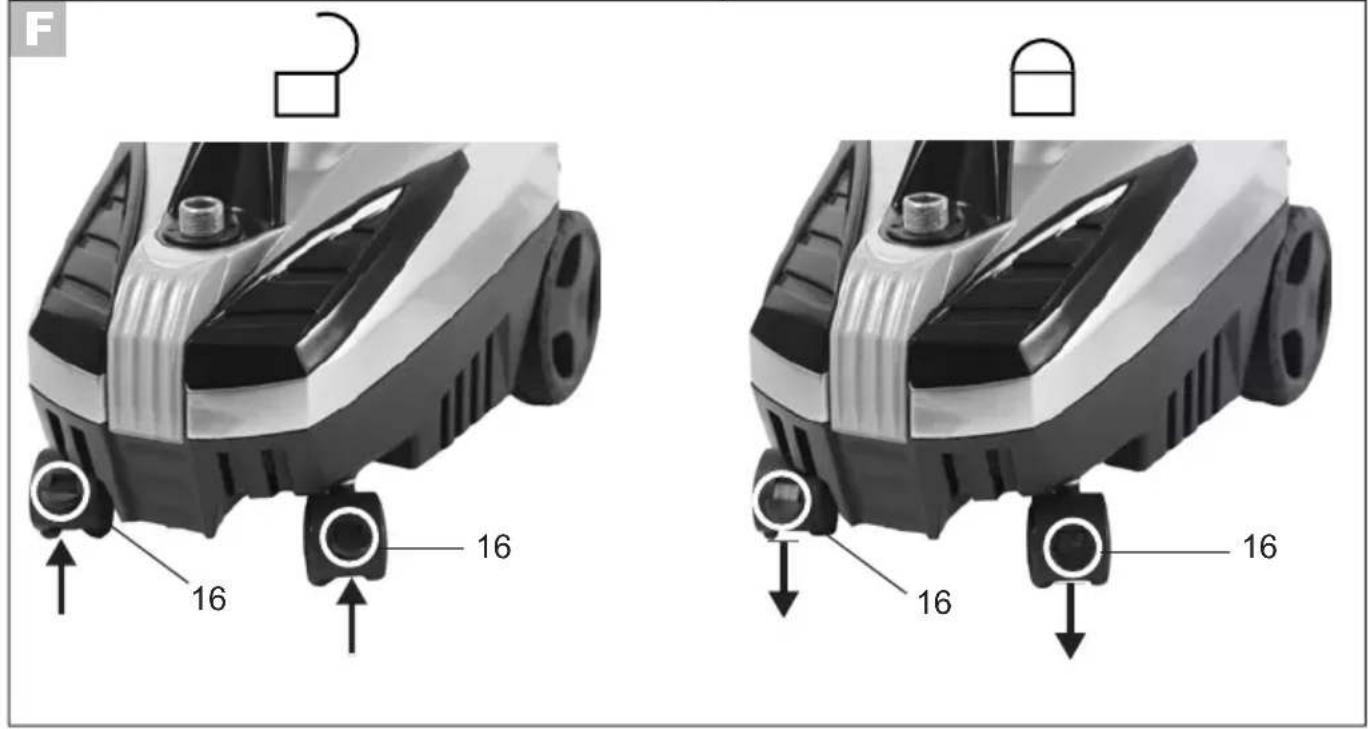

Fixer les roues

Vous pouvez verrouiller les deux roues avant pour éviter tout risque de mouvements du nettoyeur haute pression par roulement involontaire.

Pour cela, appuyez les deux loquets (16) vers le bas.

Les roues ne peuvent maintenant plus tourner.

Pour débloquer à nouveau la fixation des roues, appuyez les deux barres de verrouillage (16) vers le haut.

Nettoyage et Maintenance

Débrancher l'appareil avant chaque travail d'entretien. Il y danger d'un choc électrique ou le danger de se blesser par des pieces en mouvement.

Nettoyage

N'aspergez pas l'appareil avec de I'eau et ne le passez pas sous I'eau. Il y a un risque de decharge electrique et I'appareil pourrait etre endommagé.

Conserve l'appareil toujours propre. N'utilise aucun produit de nettoyage et / ou solvant.

• Maintenez les fentes de ventilation propres et libres d'accès.
• Nettoyez l'appareil avec une Brosse douce ou un chiffon légarement humide.
• Si l'une des buses de la tuyère d'échévement (A 12/13) est bouchée, vous pouvezPTRirer les corps étrangers à l'aide de l'aiguille de nettoyage de tuyere (A7).

Retirez de temps en temps le raccord d'eau avec le bloc de filtré (9) et nettoyez le bloc de filtré.

Maintenance

Le nettoyeur à haute pression ne nécessite aucune maintenance.

Si vous faites executer des travaux qui ne sont pas décrits dans cette directive, adressez vous à notre service après-vente. Utilisez seulement des pieces d'origine.

Rangement

• Videz complètement le nettoyeur à haute pression de l'eau qu'il contient. Déconnectez l'appareil d'avac l'alimentation en eau. Avec l'interrupteur Marche/arrêt (A 5), faites fonctionner le nettoyeur à haute pression au maximum pendant 1 minute jusqu'à ce qu'il ne sorte plus d'eau du le pistolet pulvérisateur (A 3). Eteignez l'appareil.
• Enroulez le cable électrique.

• Le nettoyeur à haute pression et les accessoires sont endommages par le gel s'ils n'ont pas été vidés complètement de l'eau qu'ils contenaient.

• Stockez le nettoyeur à haute pression et les accessoires dans un local à l'abri du gel.

• Pour déplacer ou ranger l'appareil, utiliser la poignée frontale.
• Ranger le nettoyeur haute pression en position horizontale à l'abris de tout risque de dommage.

Protection de l'environnement

Respectez la reglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Les apparêils ne font pas partie des ordures menagères

Déposez l'appareil à un point de recyclage. Les pieces de plastique et de métal utilisées peuvent être triées selon leur nature et être ainsi recyclées. Demandez conseil sur ce point à notre centre de services.

Nous effectuons l'élimination de votre apparéil Gratisement.

Commande de pieces détachées

Vous obtiendrez des pieces de rechange et des accessoires à l'adresse www.grizzly-service.eu.

Si vous ne disposez d'aucun accès Internet, veuilles téléphoner au centre de SAV (voir «Sercice-Center » page 16).

Pos. Désignation .... Numéro de commande

A 1/2 Tuyau flexible haute pression .91104126
A 9 Raccord d'eau 91097408
A10 Pistoletpulvérisateur .91104125
A 11 Tuyere d'échéppement 91096768
A12 Buse à jet plat 91096767
A 13 Buse haute pression. 91096765

Detergent (nettoyant tout usage) 30990010

Localisation d'erreur

Problème Cause possible Résolution
L'appareil ne fonctionne pas	Interrupteur marche/arrêt(À 5) sur position arrêt	Contrôler la position de l'interrupteur marche/arrêt.
	Câble de raccordement secteur endommagé(À 8)	Contrôler le cable de raccordement(À 8) secteur pour voir s'il est endomma-gé.Si nécessaire, faire replacer le cable de raccordement(À 8) secteur par un spécialiste.
	Alimentation en courant défectueuse	Vérifier que l'installation électrique est en conformité avec les indications de la plaque signalétique.
L'appareil ne refoule pas d'eau	Inclusions d'air dans le nettoyeur haute pression	Allumer l'appareil et actionner la poignée pistonlet(À 10).
		Chasser l'air de l'appareil conformément aux points 5 à 8.
L'appareil n'apas de pression	Entrées d'air dans le net-tyeur à haute pression	Faire fonctionner l'appareil sans le tuyau flexible de haute pression jusqu'à ce que l'eau sorte du raccord haute pression(À 3) sans faire de bulles.
	Baisse de la pression dans la conduite	Contrôler l'approvisionnement en eau.
Fortes variations de pression	Tuyère haute pression(À 13) sale.	Rincer la tuyère haute pression(À 13) avec de l'eau.
		En cas de besoin, nettoyer les trous de la tuyère avec une aiguille(À 7).

Garantie

Chere cliente, cher client,
Ce produit bénéficia d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie représentée par la suite.

Conditions de garantie

Le délambda de garantie débute avec la date d'achat. Veuillez conserveur soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un defaulted de matériel ou un defaulted de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons notamment ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient presentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.

Si le défaut est couvert par notre garantie, le produit vous sera returné, réparé ou remplace par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pieces replacées et réparées. Les dommages et les manques évientEMENT constatés des l'achat doivent immédiatement être signalés après le déballage. A l'expiration du-delai de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a ete fabriqu e avec soin, selon de severes directives de qualite et il a ete entierement controle avant la livraison.

La garantie s'applique aux defaults de matière ou aux defaults de fabrication. Cette garantie ne s'estend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pieces d'usure (par exemple le filtre ou des inserts) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs, l'accumulateur ou les parties qui sont en verre).

Cette garantie prend fin si le produit endommagé n'a pas ete utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise,doivent absolutment etre évités.

Le produit est concu uniquement pour un usage privé et non pour un usage industriel. En cas d'emploi improupte et incorrect, de recours à la force et d'interventions entreprises et non autorisées par notre succursale, la garantie prend fin.

Marché à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veillez suivre les instructions suivantes :

Tenez yous pret a presenter, sur demande, le ticket de caisse et le numero d'article (IAN 275082) comme preuve d'achat.
- Vous trouvrez le numero d'article sur la plaque signalétique.

FR

• Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-venture dont les coordonnées sont indiquées ci-dessous. Vous receivez alors des renseignements supplémentaires sur le déroulement de votre réclamation.
• En cas de produit déflectieux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en individuant qu'elle est la nature du début et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encourbrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sur.

Service Réparations

Vous pouvez, contre paiement, faire exé-cuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous envernons volunteers un devis estimatif.

Nous ne pouvons traiter que des apparciels qui ont ete correctement emballees et qui ont envoyes suffisamment affranchis.

Attention: veuillez renvoyer à notre agence de service votre(AP)appeil nettoyé et avec une note indiquant le défaut constaté.

Les apparêils envoyés en port dû - comme marchandises embarantes, en envoi express ou avec toute autre taxa spéciale ne seront pas acceptés. Nous exécutons notamment la mise aux déchets de vos apparêils défectueux renvoyés.

Service-Center

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 275082

Importateur

Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente.

Contactez d'abord le service après-vente cite plus haut.

FR Traduction de la déclaration de conformité CE originale

Nous certifications par la présente que le modèle Nettoyeur à haute pression Série PHD 100 E2 Numéro de série 201603000001 - 201603148000 est conforme aux directives UE actuellement en vigueur :

2000/14/EC • 2006/42/EC 2014/30/EU • 2011/65/EU*

En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :

EN 60335-1:2012+A11:2014 • EN 60335-2-79:2012 • EN 62233:2008 EN 55014-1/A2:2011 • EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2014 • EN 61000-3-3:2013

Nous certifications également conformément à la directive sur les émissions de bruit 2000/14/ EC que : Niveau de puissance sonore garanti : 98 dB(A) mesuré : 94,2 dB(A) Procédé d'évaluation de la conformité appliqué selon l'annexe V / 2000/14/EC

Le fabricant assume seul la responsabilité d'établier la presente déclaration de conformité :

Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großbostheim, 10.04.2016 Germany CE Volker Lappas Chargé de documentation

• L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques

Explosionszeichnung • Vue Éclatée • Vista esplosa Exploded Drawing

PHD 100 E2

informativ, informatif, informativo, informative

GRIZZLY TOOLS GMBH & CO. KG
TStockstädter|Straβe|pn|
Tdur vup|Großostheim|
T
T
Version|des|Informations|
Stand|der|Informationen|Last|Information|Update|
not|tpnou|Ident|Nolzivn os|onopnoulp
