TLWPA8630KIT - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit CPL (Powerline) avec WiFi double bande
Marque	TP-Link
Modèle	TL-WPA8630KIT
Dimensions (chaque adaptateur)	Environ 10.5 x 6 x 3.5 cm
Poids (chaque adaptateur)	Environ 150 g
Alimentation	100-240 V AC, 50/60 Hz
Fonctions principales	Transmission de données via le courant électrique, WiFi 2.4 GHz et 5 GHz, port Ethernet Gigabit, bouton Pair, compatibilité WPS, technologie G.hn
Débit maximal CPL	Jusqu'à 1000 Mbps (débit théorique)
Débit WiFi	Jusqu'à 300 Mbps (2.4 GHz) + 867 Mbps (5 GHz)
Ports Ethernet	1 port Gigabit par adaptateur
Boutons	Pair, WPS/WiFi, Reset
Indicateurs LED	Power, CPL, Ethernet, WiFi (2.4G et 5G)
Installation	Plug & Play, appairage par bouton Pair, copie WiFi via WPS
Sécurité réseau CPL	Chiffrement AES 128 bits, bouton Pair pour sécuriser
Sécurité WiFi	WPA/WPA2-PSK, WPS
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs ou de solvants. Débrancher avant nettoyage.
Consignes de sécurité	Ne pas brancher sur multiprise, brancher directement sur prise murale. Ne pas utiliser dans environnement humide. Ne pas démonter l'appareil.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Appareil non réparable par l'utilisateur. Contacter le support technique en cas de panne.
Garantie	2 ans (sous réserve des conditions générales)
Compatibilité	Compatible avec tous les routeurs standards. Les CPL G.hn ne sont pas compatibles avec les CPL HomePlug AV/AV2.
Contenu du kit	1 adaptateur CPL, 1 extenseur WiFi, 2 câbles Ethernet, guide d'installation rapide
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)

FOIRE AUX QUESTIONS - TLWPA8630KIT TP-LINK

Comment réinitialiser mon adaptateur CPL ?

Maintenez enfoncé le bouton Reset (à l'aide d'une pointe) sur l'appareil sous tension jusqu'à ce que toutes les LED s'éteignent puis se rallument. La réinitialisation est alors terminée.

Pourquoi n'ai-je pas accès à Internet via mon réseau CPL ?

Vérifiez que tous les CPL sont sur le même tableau électrique. Assurez-vous que les voyants CPL sont verts fixes. Vérifiez les connexions Ethernet et que votre connexion Internet fonctionne directement sur le routeur.

Que faire si un extenseur CPL ne se reconnecte pas après l'avoir déplacé ?

Assurez-vous que tous les appareils sont sur le même tableau électrique. Réappairez-le avec un autre CPL en utilisant le bouton Pair. Éloignez les appareils de sources d'interférences (séchoir, climatiseur, etc.).

Comment ajouter un nouvel adaptateur CPL à mon réseau existant ?

Branchez le nouvel adaptateur sur une prise murale du même tableau électrique. Dans les 2 minutes, appuyez sur le bouton Pair de l'adaptateur existant puis sur celui du nouveau pendant 1 seconde. Le voyant CPL clignote puis devient vert fixe.

Comment copier les paramètres Wi-Fi de mon routeur vers l'extenseur CPL ?

Placez l'extenseur près du routeur. Appuyez sur le bouton WPS du routeur, puis dans les 2 minutes appuyez sur le bouton Wi-Fi de l'extenseur pendant 1 seconde. Les LED Wi-Fi clignotent rapidement puis restent allumées.

Puis-je utiliser une multiprise pour brancher les adaptateurs CPL ?

Non, il est déconseillé de brancher les adaptateurs CPL sur une multiprise. Branchez-les directement sur une prise murale pour éviter les interférences. Les multiprises peuvent être branchées sur la prise femelle des adaptateurs avec prise gigogne.

Comment synchroniser les paramètres Wi-Fi entre plusieurs extenseurs CPL ?

Branchez les nouveaux extenseurs sur les prises murales et associez-les au réseau CPL via le bouton Pair. Les paramètres Wi-Fi se synchronisent automatiquement depuis l'extenseur existant.

Que faire si le voyant CPL reste rouge ou orange ?

Le voyant indique une mauvaise connexion. Assurez-vous que les adaptateurs sont sur le même tableau électrique et rapprochez-les si possible. Réappairez les appareils avec le bouton Pair.

Puis-je configurer les paramètres Wi-Fi sans utiliser WPS ?

Oui, vous pouvez configurer les paramètres via l'interface Web de l'extenseur ou via l'application tpPLC (disponible sur iOS et Android).

Quel est le débit maximal de ce kit CPL ?

Le débit théorique maximal du CPL peut atteindre 1000 Mbps. Cependant, le débit réel dépend de la qualité de l'installation électrique et de la distance.

MODE D'EMPLOI TLWPA8630KIT TP-LINK

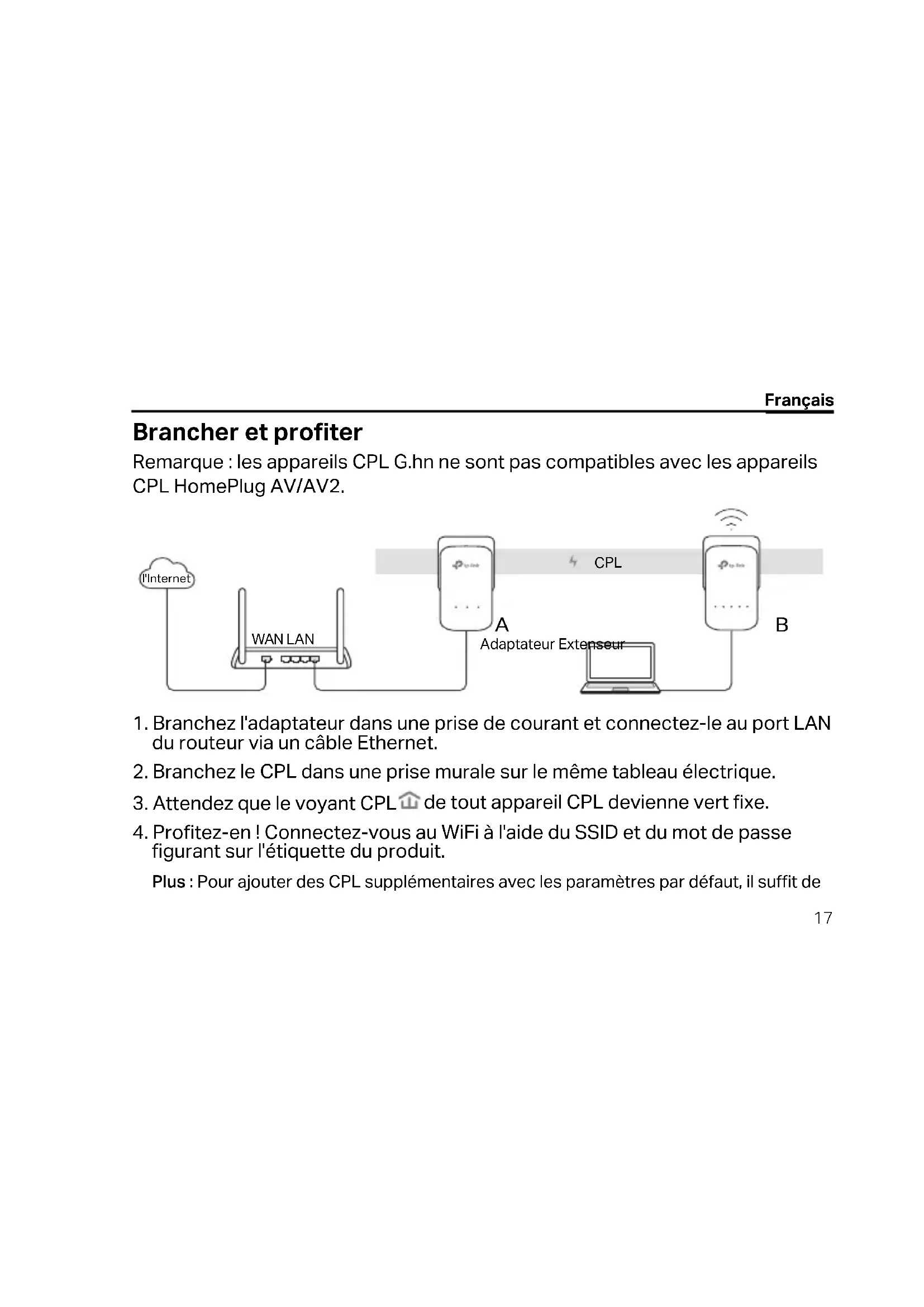

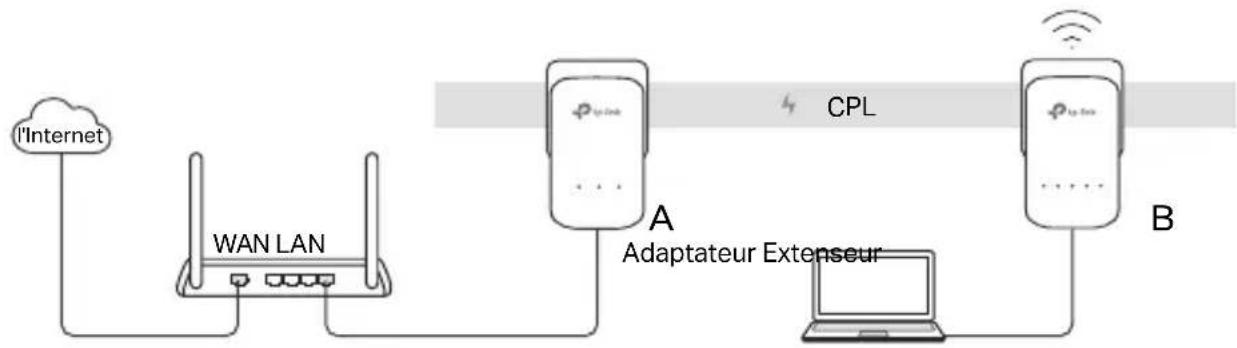

Brancher et profiter

Remarque : les appareils CPL G.hn ne sont pas compatibles avec les appareils CPL HomePlug AV/AV2.

1. Branchez l'adaptateur dans une prise de courant et connectez-le au port LAN du routeur via un câble Ethernet.
2. Branchez le CPL dans une prise murale sur le même tableau électrique.
3. Attendez que le voyant CPL ⏻ de tout appareil CPL devienne vert fixe.
4. Profitez-en ! Connectez-vous au WiFi à l'aide du SSID et du mot de passe figurant sur l'étiquette du produit.

Plus : Pour ajouter des CPL supplémentaires avec les paramètres par défaut, il suffit de

Français

les brancher sur les prises murales du même tableau électrique.

Sécurisez le réseau CPL avec le bouton Pair

Dans les 2 minutes, appuyez sur le bouton Pair des appareils CPL pendant 1 seconde. Le voyant Powerline commence à clignoter. Lorsque le voyant Powerline devient vert fixe, c'est fait.

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur à l'extenseur

Si votre routeur supporte la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Brancher l'extenseur CPL à proximité de votre routeur. Appuyer sur le bouton WPS de votre routeur.

2. Dans les 2 minutes, appuyer sur le bouton Wi-Fi de l'extenseur durant 1 seconde.

3. Quand les DEL Wi-Fi 2.4GHz et 5GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumées, c'est terminé!

* Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono bande. Pour les produits multi bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2.4 et 5GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Synchroniser les paramètres WiFi avec d'autres CPL WiFi

Si vous avez plusieurs CPL, branchez-les simplement et associez-les au CPL existant pour rejoindre le réseau. Ensuite, les paramètres WiFi se synchroniseront automatiquement du CPL existant vers les nouveaux.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface WEB de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'app depuis l'Apple Store ou le Google Play store, ou plus simplement scanner le code QR.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ?

R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée.

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL ?

R1. Assurez-vous que tous les CPL se trouvent sur le même tableau électrique.

R2. Assurez-vous que tous les voyants CPL sont allumés en vert fixe. Si ce n'est pas le cas, couplez à nouveau vos CPL.

R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.

R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.

Q3. Que faire si un extenseur CPL appairé avec succès ne se reconnecte pas au réseau CPL quand je le déplace ?réseau CPL quand je le déplace ?

R1. Assurez-vous que tous les appareils CPL sont sur le même tableau électrique.

R2. Associez-le à nouveau avec un autre CPL et assurez-vous que le voyant CPL est vert fixe avant de le déplacer.

R3. Vérifiez toute source d'interférence, tel les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL. 20

Plug & Play

• TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE, 2011/65/UE et (UE)2015/863.
• La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'un service, veuillez nous contacter.
• Ne pas utiliser l'appareil dans les zones ou les communications sans-fil sont interdites.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de

l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
