Type de produit	Kit adaptateur CPL avec extension Wi-Fi
Marque	TP-Link
Modèle	TLWPA9610 KIT
Norme CPL	HomePlug AV2
Débit CPL maximal	Jusqu'à 1000 Mbps
Wi-Fi	Double bande 2,4 GHz et 5 GHz
Port Ethernet	1 port Gigabit Ethernet par unité
Boutons	Pair, WPS/Wi-Fi, Reset
Alimentation	Prise électrique directe (100-240 V, 50/60 Hz)
Consommation électrique	3,5 W (typique)
Dimensions (L x l x h)	105 x 65 x 42 mm (estimation)
Poids unitaire	180 g (estimation)
Sécurité	Ne pas brancher sur multiprise, éviter eau et humidité
Entretien et nettoyage	Essuyer avec un chiffon sec et doux
Pièces détachées et réparabilité	Non réparable, garantie 3 ans
Contenu du kit	2 adaptateurs CPL (1 adaptateur + 1 extenseur), câbles Ethernet, guide rapide
Compatibilité	Tout routeur compatible CPL
Application mobile	tpPLC (iOS/Android)
Certifications	CE, RoHS
Garantie	3 ans limitée

FOIRE AUX QUESTIONS - TLWPA9610 KIT TP-LINK

Comment appairer les adaptateurs CPL ?

Branchez les deux adaptateurs sur des prises électriques proches. Appuyez sur le bouton Pair de l'adaptateur pendant 1 seconde. La DEL d'alimentation clignote. Dans les 2 minutes, appuyez sur le bouton Pair de l'extenseur pendant 1 seconde. Quand la DEL CPL s'allume, l'appairage est terminé.

Comment copier les paramètres Wi-Fi du routeur vers l'extenseur ?

Branchez l'extenseur près du routeur. Appuyez sur le bouton WPS du routeur. Dans les 2 minutes, appuyez sur le bouton Wi-Fi de l'extenseur pendant 1 seconde. Les DEL Wi-Fi clignotent rapidement puis restent allumées : les paramètres sont copiés.

Que faire si la DEL CPL clignote ou est rouge ?

Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacez l'extenseur sur une autre prise électrique, de préférence sur le même circuit que l'adaptateur.

Comment réinitialiser l'adaptateur CPL ?

Maintenez enfoncé le bouton Reset (à l'aide d'une pointe) jusqu'à ce que toutes les DEL s'éteignent puis se rallument. La réinitialisation est alors achevée.

Puis-je brancher l'adaptateur CPL sur une multiprise ?

Non, branchez toujours les adaptateurs CPL directement sur une prise murale. Ne pas utiliser de multiprise, sauf pour les adaptateurs avec prise gigogne qui peuvent recevoir une multiprise sur leur prise femelle.

Comment ajouter un nouvel adaptateur CPL au réseau existant ?

Répétez la procédure d'appairage : appuyez sur le bouton Pair des deux appareils dans un délai de 2 minutes. Le nouvel adaptateur rejoindra le réseau CPL existant.

Que faire si je n'ai pas accès à Internet via le réseau CPL ?

Vérifiez que tous les adaptateurs CPL sont sur le même circuit électrique, que les DEL CPL sont allumées, et que les connexions Ethernet sont correctes. Testez aussi la connexion directe au routeur.

L'extenseur ne se reconnecte pas après l'avoir déplacé, pourquoi ?

Assurez-vous que les adaptateurs sont sur le même circuit. Réappairez-les si nécessaire. Vérifiez les sources d'interférence (séchoir, climatiseur) proches des adaptateurs.

Quelle est la garantie de cet adaptateur ?

TP-Link offre une garantie limitée de 3 ans à compter de la date d'achat contre les défauts matériels et de fabrication en usage normal.

Où trouver la déclaration de conformité CE ?

La déclaration CE de conformité originale est disponible à l'adresse http://www.tp-link.com/en/ce.

MODE D'EMPLOI TLWPA9610 KIT TP-LINK

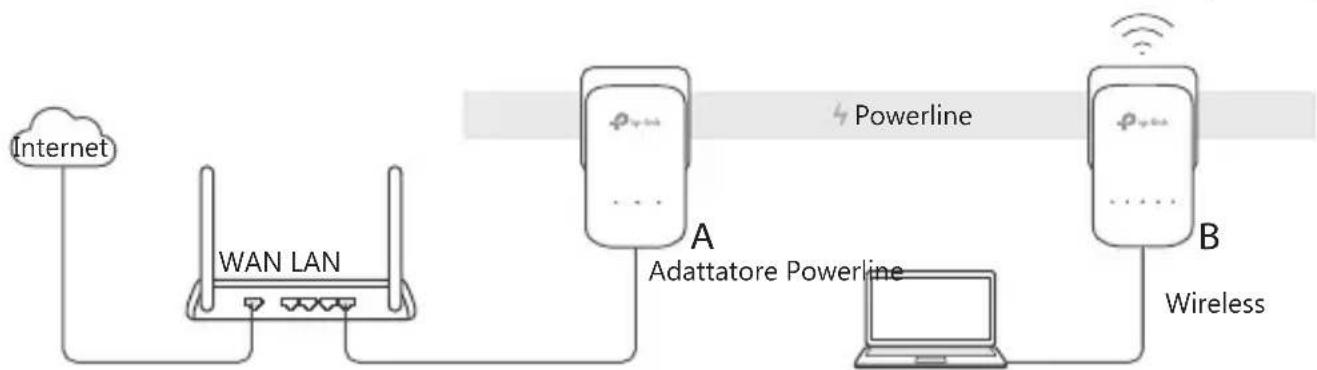

1. Connecter l'adaptateur à un port LAN du routeur à l'aide d'un cordon Ethernet.
2. Brancher les adaptateurs CPL à des prises électriques proches l'une de l'autre et reliées au même circuit électrique.
3. Appairer les adaptateurs CPL.

A. Appuyer sur le bouton Pair de l'adaptateur CPL pendant 1 seconde. La DEL d'alimentation se met à clignoter.

• Si la DEL d'alimentation ne clignote pas, appuyer à nouveau.

B. Dans les 2 minutes, appuyer sur le bouton Pair de l'extenseur CPL pendant 1 seconde. La DEL d'alimentation se met à clignoter. Quand la DEL CPL s'allume, c'est terminé.

1. Repositionner l'extenseur CPL à un autre emplacement. Se connecter au réseau Wi-Fi dont le SSID et le mot de passe sont inscrits sur l'étiquette présente sur le produit.
2. Une DEL CPL clignotante ou rouge indique une qualité de signal médiocre. Déplacer l'extenseur sur une autre prise.
3. Appréciez !

Astuce : Vous pouvez ajouter d'autres adaptateurs CPL au réseau CPL en les appairant.

Attention

• Ne branchez pas les adaptateurs CPL sur une multiprise, mais directement sur des prises électriques.
• Pour les adaptateurs avec prise gigogne, branchez les multiprises sur la prise femelle des adaptateurs CPL.

Copier les paramètres Wi-Fi du routeur vers l'extenseur

Si votre routeur prend en charge la technologie WPS, vous pouvez suivre les étapes suivantes pour copier automatiquement les paramètres Wi-Fi de votre routeur (SSID et mot de passe) vers l'extenseur CPL.

1. Branchez l'extenseur CPL à proximité de votre routeur. Appuyez sur le bouton WPS de votre routeur.
2. Dans les 2 minutes, appuyez sur le bouton Wi-Fi de l'extenseur pendant 1 seconde.
3. Quand les voyants Wi-Fi 2,4 GHz et 5 GHz de l'extenseur clignotent rapidement pendant 3 secondes puis restent allumés, c'est terminé !
4. Le Wi-Fi 5 GHz n'est pas disponible sur les produits mono-bande. Pour les produits multi-bandes, par défaut l'extenseur CPL copie simultanément les paramètres Wi-Fi 2,4 et 5 GHz. S'il échoue à copier les deux, c'est sans doute que votre routeur ne peut cloner qu'une gamme de fréquences à la fois. Merci de vérifier le mode d'emploi de votre routeur pour obtenir de l'aide.

Remarque : Les paramètres Wi-Fi peuvent aussi être configurés via l'interface Web de l'extenseur ou via l'application tpPLC. Vous pouvez télécharger l'application depuis l'Apple Store ou le Google Play Store, ou plus simplement scanner le code QR.

FAQ (Questions fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ? R. Quand l'extenseur CPL est sous tension, maintenir appuyé son bouton Reset (à l'aide d'une pointe insérée dans la cavité dédiée) jusqu'à ce que toutes les DELs s'éteignent. Quand toutes les DELs s'éteignent puis s'allument à nouveau, la réinitialisation est achevée. Q2. Comment dépanner l'absence d'accès à Internet via mon réseau CPL ? R1. Assurez-vous que tous les adaptateurs CPL sont sur le même circuit électrique. R2. Assurez-vous que toutes les DEL CPL sont allumées. Si ce n'est pas le cas, réappairez adaptateur et extenseur CPL. R3. Assurez-vous que toutes les connexions physiques sont correctement réalisées. R4. Vérifiez que la connexion Internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur. Q3. Que faire si un extenseur CPL appairé avec succès ne se reconnecte pas au réseau CPL quand je le déplace ? R1. Assurez-vous que tous les adaptateurs CPL sont sur le même circuit électrique. R2. Appairez-le à nouveau avec un autre adaptateur ou extenseur, assurez-vous que la DEL CPL est allumée avant de le déplacer. R3. Vérifiez toute source d'interférence, tels les séchoirs, les climatiseurs ou tout autre appareil domestique qui serait trop proche de l'un des adaptateurs ou extenseurs CPL.

TP-Link déclare par la présente que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE. La déclaration CE de conformité originale peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser l'appareil dans les zones où les communications sans fil sont interdites.
• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.
• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.
• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non-respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPÉCIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ÉTAT, D'UN PAYS OU D'UNE PROVINCE À UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES, RECOURS ET CONDITIONS.

TP-Link garantit les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
