Tipo di prodotto	Kit adattatore Powerline con estensione Wi-Fi
Marca	TP-Link
Modello	TLWPA9610 KIT
Standard Powerline	HomePlug AV2
Velocità Powerline massima	Fino a 1000 Mbps
Wi-Fi	Doppia banda 2,4 GHz e 5 GHz
Porta Ethernet	1 porta Gigabit Ethernet per unità
Pulsanti	Pair, WPS/Wi-Fi, Reset
Alimentazione	Presa elettrica diretta (100-240 V, 50/60 Hz)
Consumo energetico	3,5 W (tipico)
Dimensioni (L x P x H)	105 x 65 x 42 mm (stima)
Peso unitario	180 g (stima)
Sicurezza	Non collegare a una presa multipla, evitare acqua e umidità
Manutenzione e pulizia	Pulire con un panno asciutto e morbido
Pezzi di ricambio e riparabilità	Non riparabile, garanzia 3 anni
Contenuto del kit	2 adattatori Powerline (1 adattatore + 1 estensore), cavi Ethernet, guida rapida
Compatibilità	Qualsiasi router compatibile Powerline
App mobile	tpPLC (iOS/Android)
Certificazioni	CE, RoHS
Garanzia	3 anni limitata

Domande frequenti - TLWPA9610 KIT TP-LINK

Come accoppiare gli adattatori Powerline?

Collegare entrambi gli adattatori a prese elettriche vicine. Premere il pulsante Pair dell'adattatore per 1 secondo. Il LED di alimentazione lampeggia. Entro 2 minuti, premere il pulsante Pair dell'estensore per 1 secondo. Quando il LED Powerline si accende, l'accoppiamento è completato.

Come copiare le impostazioni Wi-Fi del router sull'estensore?

Collegare l'estensore vicino al router. Premere il pulsante WPS del router. Entro 2 minuti, premere il pulsante Wi-Fi dell'estensore per 1 secondo. I LED Wi-Fi lampeggiano rapidamente poi rimangono accesi: le impostazioni sono copiate.

Cosa fare se il LED Powerline lampeggia o è rosso?

Un LED Powerline lampeggiante o rosso indica una qualità del segnale scarsa. Spostare l'estensore su un'altra presa elettrica, preferibilmente sullo stesso circuito dell'adattatore.

Come resettare l'adattatore Powerline?

Tenere premuto il pulsante Reset (con un oggetto appuntito) fino a quando tutti i LED si spengono e poi si riaccendono. Il reset è completato.

Posso collegare l'adattatore Powerline a una presa multipla?

No, collegare sempre gli adattatori Powerline direttamente a una presa a muro. Non utilizzare prese multiple, tranne per gli adattatori con presa passante che possono ricevere una presa multipla sulla loro presa femmina.

Come aggiungere un nuovo adattatore Powerline alla rete esistente?

Ripetere la procedura di accoppiamento: premere il pulsante Pair di entrambi i dispositivi entro 2 minuti. Il nuovo adattatore si unirà alla rete Powerline esistente.

Cosa fare se non ho accesso a Internet tramite la rete Powerline?

Verificare che tutti gli adattatori Powerline siano sullo stesso circuito elettrico, che i LED Powerline siano accesi e che le connessioni Ethernet siano corrette. Testare anche la connessione diretta al router.

L'estensore non si riconnette dopo essere stato spostato, perché?

Assicurarsi che gli adattatori siano sullo stesso circuito. Riacoppiarli se necessario. Verificare le fonti di interferenza (asciugacapelli, condizionatore) vicine agli adattatori.

Qual è la garanzia di questo adattatore?

TP-Link offre una garanzia limitata di 3 anni dalla data di acquisto contro difetti materiali e di fabbricazione in uso normale.

Dove trovare la dichiarazione di conformità CE?

La dichiarazione CE di conformità originale è disponibile all'indirizzo http://www.tp-link.com/en/ce.

MANUALE UTENTE TLWPA9610 KIT TP-LINK

Via Gobetti 2/A 20063 Cernusco sul Naviglio (MI)

TP-Link France SARL

16-18 avenue Morane Saulnier, 78140 Velilly-Villacoublay, France

TPLink Bilgi Teknolojileri Tic. Ltd. Sti. Serifali Mevkii, Barbaros Cad. Soylesi Sokak. No:15/2 Kat:3/4

34775 Umraniye/Istanbul

TP-Link IBERIA, S.L. Calle Quintanavides 17, 3° E, 28050 Madrid, Spain

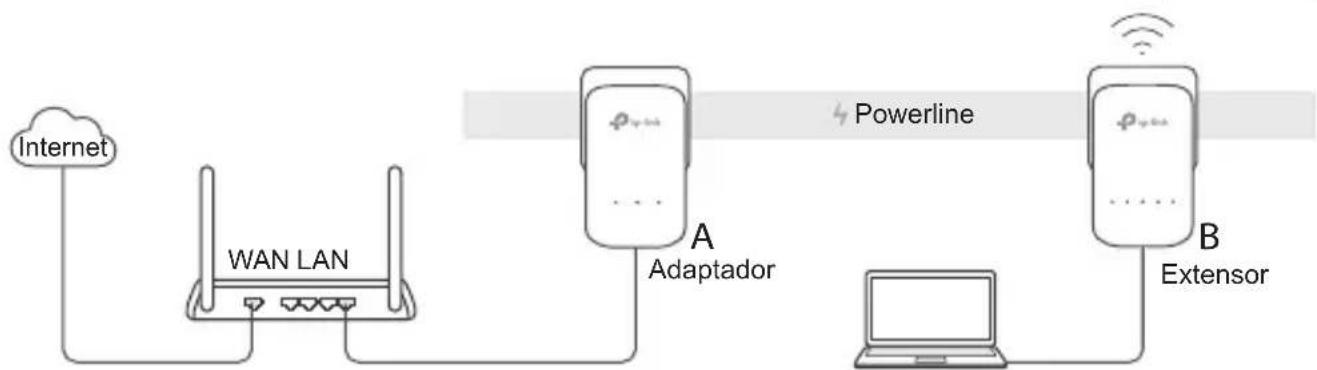

1. Collegate il powerline Ethernet ad una porta LAN del modem/router mediante un cavo di rete Ethernet.
2. Inserite i dispositivi powerline in prese elettriche a muro adiacenti.
3. Premete il tasto Pair sul powerline Ethernet. Il LED Power inizierà a lampeggiare.
4. Premete il tasto Pair sul powerline wireless. Il LED Power inizierà a lampeggiare.
5. Entro 2 minuti, entrambi i LED Powerline devono accendersi.
6. Per estendere la rete Wi-Fi del modem/router, premete il tasto WPS sul modem/router per attivare WPS (fate riferimento alla guida utente del modem/

Italiano

router in caso di difficoltà), quindi premete il tasto Wi-Fi sul powerline wireless.

1. A seconda del tipo di rete emessa dal modem/router wireless, verificate che i LED Wi-Fi 2.4GHz e/o 5GHz del powerline wireless lampeggino velocemente e che poi rimangano accesi fissi.
2. Inserisci il powerline wireless nella presa elettrica desiderata.
3. Verificate nuovamente lo stato di entrambi i LED Powerline.

Consigli d'uso

• Si consiglia di collegare tutti i powerline alle prese da 10A (prese piccole) o di collegare tutti i powerline alle prese da 10/16A (ibride o grandi).
• Un LED Powerline lampeggiante o rosso indica una bassa intensità del segnale. Se possibile, collegate il powerline ad un'altra presa.
• Inserite i dispositivi powerline direttamente nelle prese a muro, evitando multiprese.
• Se è necessario l'utilizzo di una multipresa, occorre utilizzare modelli powerline con presa elettrica integrata passante alla quale è possibile collegare la multipresa.

• Il Wi-Fi 5GHz non è disponibile nei prodotti single-band. Per i prodotti multiple-band, l'extend powerline clona contemporaneamente le reti Wi-Fi 2.4GHz e 5GHz. Alcuni modem/router permettono di clonare solamente una rete alla volta. Consultate la guida utente del router per ulteriori informazioni.
• Se il modem/router non supporta WPS, potete configurare le impostazioni wireless da computer mediante l'interfaccia web del powerline wireless, raggiungibile tramite l'utility Powerline Scan o da smartphone o tablet con l'app tpPLC.
• L'utility tpPLC è scaricabile alla pagina http://www.tp-link.it/download-center.html.
• L'app tpPLC è invece disponibile visitando App Store e Google Play o scansionando il codice QR.

Domande Frequenti

1. Cosa fare se non c'è connessione Internet tramite rete powerline?

Verificate che tutti i dispositivi powerline siano connessi allo stesso impianto elettrico.

Verificate che tutti i LED Powerline siano accesi.

Verificate che il cablaggio sia corretto.

Verificate la connessione Internet collegando il computer direttamente al modem/router.

Mantenendo i powerline accesi, resettateli premendo il tasto RESET (se presente) o il tasto PAIR (se non presente il tasto reset) per 12 secondi, quando ripetete la procedura d'installazione.

1. Cosa posso fare se un dispositivo powerline accoppiato con successo non si riconnette una volta riposizionato?

Verificate che tutti i dispositivi powerline siano connessi allo stesso impianto elettrico.

Provate a cambiare le prese elettriche cui sono connessi i dispositivi powerline.

TP-Link dichiara che questo dispositivo è conforme ai requisiti fondamentali e alle altre disposizioni delle direttive 2014/53/UE, 2009/125/CE e 2011/65/UE. La dichiarazione di conformità EU originale si trova in http://www.tp-link.com/en/ce.

Informazioni di Sicurezza

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi. Non provate a disassemblare, riparare o modificare il dispositivo.
• Non usate il dispositivo dove non è consentito l'uso di dispositivi wireless.
• La presa elettrica dovrà essere installata vicino al dispositivo e facilmente accessibile.

Per i dispositivi passthrough, potete collegare le strisce multipresa alle prese elettriche integrate nei dispositivi, ma non potete collegare altri dispositivi del medesimo o di altro tipo.

• Inserite i dispositivi powerline direttamente nelle prese elettriche a muro ed evitate strisce multipresa, triple o altri adattatori elettrici.

Leggete e seguite le informazioni di sicurezza quando utilizzate il dispositivo. Non possiamo garantire che non accadano incidenti o danni se si usa in modo improprio il dispositivo. Utilizzate il prodotto con cura e lo fate funzionare a vostro rischio.

Garanzia limitata 3 anni

Esclusivamente per prodotti marchiati TP-Link.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI.

TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate, per un periodo di 3 anni alla data riportata sulla prova d'acquisto da parte dell'utente finale.
