TLWPA9610 KIT - Powerline-sovitin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	CPL-sovitinsarja Wi-Fi-laajennuksella
Merkki	TP-Link
Malli	TLWPA9610 KIT
CPL-standardi	HomePlug AV2
CPL-maksiminopeus	Jopa 1000 Mbps
Wi-Fi	Kaksoiskaista 2,4 GHz ja 5 GHz
Ethernet-portti	1 gigabitin Ethernet-portti yksikköä kohden
Painikkeet	Pariliitä, WPS/Wi-Fi, Reset
Virtalähde	Suora sähköpistorasia (100-240 V, 50/60 Hz)
Virrankulutus	3,5 W (tyypillinen)
Mitat (P x L x K)	105 x 65 x 42 mm (arvio)
Yksikköpaino	180 g (arvio)
Turvallisuus	Älä kytke jatkojohtoon, vältä vettä ja kosteutta
Huolto ja puhdistus	Pyyhi kuivalla ja pehmeällä liinalla
Varaosat ja korjattavuus	Ei korjattavissa, 3 vuoden takuu
Sarjan sisältö	2 CPL-sovitinta (1 sovitin + 1 laajennus), Ethernet-kaapelit, pikaopas
Yhteensopivuus	Kaikki CPL-yhteensopivat reitittimet
Mobiilisovellus	tpPLC (iOS/Android)
Sertifikaatit	CE, RoHS
Takuu	3 vuoden rajoitettu takuu

Usein kysytyt kysymykset - TLWPA9610 KIT TP-LINK

Miten CPL-sovittimet pariliitetään?

Kytke molemmat sovittimet läheisiin pistorasioihin. Paina sovittimen Pair-painiketta 1 sekunnin ajan. Virtavalo vilkkuu. Paina 2 minuutin kuluessa laajentimen Pair-painiketta 1 sekunnin ajan. Kun CPL-valo syttyy, pariliitos on valmis.

Miten kopioida reitittimen Wi-Fi-asetukset laajentimeen?

Kytke laajennin reitittimen lähelle. Paina reitittimen WPS-painiketta. Paina 2 minuutin kuluessa laajentimen Wi-Fi-painiketta 1 sekunnin ajan. Wi-Fi-valot vilkkuvat nopeasti ja jäävät sitten palamaan: asetukset on kopioitu.

Mitä tehdä, jos CPL-valo vilkkuu tai on punainen?

Vilkkuva tai punainen CPL-valo osoittaa heikkoa signaalin laatua. Siirrä laajennin toiseen pistorasiaan, mieluiten samalle piirille sovittimen kanssa.

Miten CPL-sovitin nollataan?

Pidä Reset-painiketta painettuna (kärjen avulla), kunnes kaikki valot sammuvat ja syttyvät uudelleen. Nollaus on valmis.

Voinko kytkeä CPL-sovittimen jatkojohtoon?

Ei, kytke CPL-sovittimet aina suoraan seinäpistorasiaan. Älä käytä jatkojohtoa, paitsi sovittimissa, joissa on läpivientipistorasia, johon voidaan kytkeä jatkojohto sen naaraspistorasiaan.

Miten lisätä uusi CPL-sovitin olemassa olevaan verkkoon?

Toista pariliitosmenettely: paina molempien laitteiden Pair-painiketta 2 minuutin kuluessa. Uusi sovitin liittyy olemassa olevaan CPL-verkkoon.

Mitä tehdä, jos minulla ei ole Internet-yhteyttä CPL-verkon kautta?

Tarkista, että kaikki CPL-sovittimet ovat samalla sähköpiirillä, CPL-valot palavat ja Ethernet-liitännät ovat oikein. Testaa myös suora yhteys reitittimeen.

Laajennin ei yhdistä uudelleen siirtämisen jälkeen, miksi?

Varmista, että sovittimet ovat samalla piirillä. Pariliitä ne uudelleen tarvittaessa. Tarkista häiriölähteet (kuivausrumpu, ilmastointilaite) sovittimien lähellä.

Mikä on tämän sovittimen takuu?

TP-Link tarjoaa rajoitetun 3 vuoden takuun ostopäivästä alkaen materiaali- ja valmistusvioille normaalissa käytössä.

Mistä löydän CE-vaatimustenmukaisuusvakuutuksen?

Alkuperäinen CE-vaatimustenmukaisuusvakuutus on saatavilla osoitteessa http://www.tp-link.com/en/ce

KÄYTTÖOHJE TLWPA9610 KIT TP-LINK

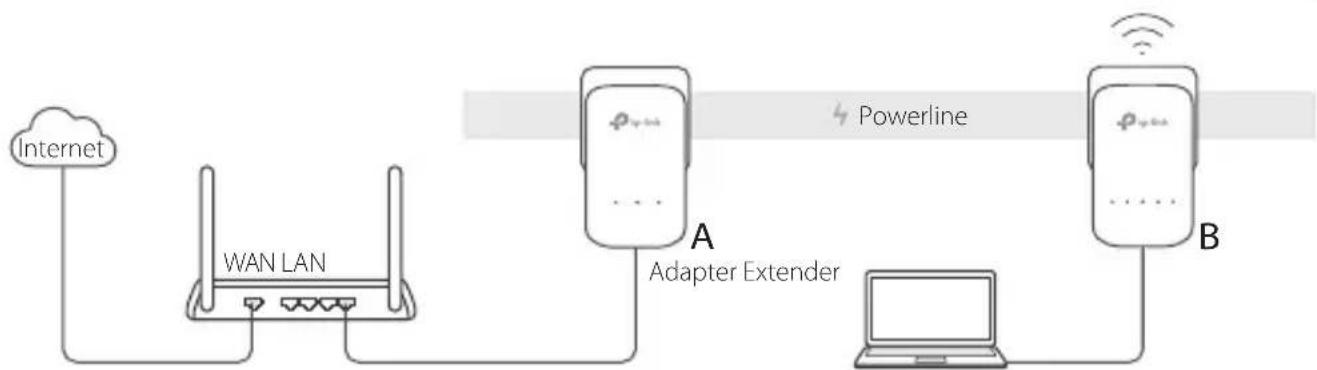

1. Kytke Powerline-sovitin reitittimen LAN-porttiin Ethernet-kaapelilla.
2. Kytke Powerline-laitteet pistorasioihin lähelle toisiaan ja samaan piiriin.
3. Muodosta laitepari Powerline-laitteiden välille.

A. Paina Powerline-sovittimen Pair-painiketta 1 sekunti. Virran merkkivalo alkaa vilkkua.

• Jos virran merkkivalo ei vilku, paina sitä uudelleen.

B. Paina 2 minuutin sisällä Powerline-laajentimen Pair-painiketta 1 sekunti. Virran merkkivalo alkaa vilkkua. Se on valmis, kun Powerline LED syttyy.

1. Siirrä Powerline-laajennin uuteen paikkaan. Yhdistä se Wi-Fi-verkkoon tuotteen etiketistä

löytyvällä SSID:llä ja salasanalla.

• Vilkkuva tai punainen Powerline LED ilmoittaa heikosta signaalista. Siirrä laajennin toiseen paikkaan.
• Nauti laitteesi käytöstä!

Vinkkejä: Voit lisätä Powerline-laitteita olemassa olevaan Powerline-verkkoon muodostamalla niille laiteparin.

Huomio

• Kytke Powerline-laitteet suoraan pistorasiaan ilman jatkojohtoa.
• Jos Powerline-laitteet ovat läpivirtausmallisia, kytke jatkojohdot Powerline-laitteen integroituun pistorasiaan.

Kopioi reitittimen Wi-Fi-asetukset laajentimeen

Jos reititin tukee WPS:ää, voit kopioida reitittimen Wi-Fi-asetukset (SSID ja salasana) automaattisesti Powerline-laajentimeen seuraavasti.

1. Kytke Powerline-laajennin lähelle reititintä. Paina reitittimen WPS-painiketta.
2. Paina 2 minuutin sisällä laajentimen Wi-Fi-painiketta 1 sekunti.
3. Kun laajentimen 2,4 GHz:n Wi-Fi-merkkivalo ja 5 GHz:n Wi-Fi-merkkivalo vilkkuvat nopeasti 3 sekuntia ja palavat sitten tasaisesti, kaikki on valmista!
4. 5 GHz Wi-Fi-yhteys ei ole saatavilla yhden taajuuden tuotteisiin. Usean taajuuden tuotteissa Powerline-laajennin kopioi oletuksena sekä 2,4 GHz:n että 5 GHz:n langattoman verkon asetukset samanaikaisesti. Jos molempien kopiointi ei onnistu, voi olla että reititin pystyy kloonaamaan vain yhden taajuusalueen kerrallaan. Tukea saa reitittimen käyttöoppaasta.

Huomautus: Langattoman verkon asetukset voidaan myös määrittää Powerline-laajentimen verkkoliittymällä tai tpPLC-sovelluksella. Voit ladata sovelluksen App Storesta tai Google Playstä tai skannata QR-koodin.

FAQ (usein kysytyt kysymykset)

K1. Miten nollaan Powerline-laajentimen?

V. Kun laajennin on päällä, pidä Reset-painiketta painettuna (käytä neulaa, jos se on reikä), kunnes kaikki LED-valot sammuvat. Kun kaikki merkkivalot syttyvät uudelleen, laite on nollattu. K2. Miten suoritan vianmäärityksen, jos Powerline-verkossa ei ole Internet-yhteyttä?

V1. Varmista, että kaikki sovittimet ja laajentimet ovat samassa sähköpiirissä. V2. Varmista, että kaikki Powerline-merkkivalot palavat. Jos eivät pala, muodosta sovittimien ja laajentimien välille uudelleen laitepari. V3. Varmista, että kaikki laiteliitännät on kytketty oikein ja tiukasti. V4. Tarkista Internet-yhteys kytkemällä tietokone suoraan modeemiin tai reitittimeen.

K3. Mitä teen, jos laajennin, jonka parinmuodostus onnistui, ei enää muodosta yhteyttä, kun se on siirretty?

V1. Varmista, että kaikki Powerline-laitteet ovat samassa sähköpiirissä. V2. Muodosta laitepari uudelleen toisen sovittimen tai laajentimen kanssa ja varmista, että Powerline-merkkivalo palaa ennen sen siirtämistä. V3. Tarkista häiriöt, kuten pesukoneet, ilmastointilaitteet ja muut laitteet, jotka saattavat olla liian lähellä jotain Powerline-sovitinta tai -laajenninta.

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja. Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa http://www.tp-link.com/en/ce.

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta.
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.
• Pistoke asennetaan laitteiden lähelle ja helposti saataville. Yhdistä jatkojohto Passthrough-laitteiden kohdalla laitteiden integroituihin sähköpistokkeisiin, mutta saman tai eri tyypin laitteita ei tule normikäytössä kasata yhteen.
• Kytke Powerline-laitteet suoraan seinäpistokkeisiin, ei jatkojohtoihin.

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUEKOHTAISESTI).

Siltä osin kuin laki sen sallii, tämä takuu ja sen mukaiset korjauskeinot ovat yksinomaisia ja korvaavat

kaikki muut takuut, korjauskeinot ja ehdot.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Linkin ohjeiden mukaisessa käytössä, kolmena vuotena siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.
