Geovid 42 BRF - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles
Marque	Leica
Modèle	Geovid 42 BRF (8x42)
Grossissement	8x
Diamètre de l'objectif	42 mm
Pupille de sortie	5,25 mm
Champ visuel à 1000 m	125 m
Distance minimale de mise au point	5,6 m
Compensation dioptrique	±3,5 dioptries
Distance pupillaire réglable	56 – 74 mm
Alimentation	1 pile au lithium 3 V type CR2
Autonomie	Environ 500 mesures à 20 °C
Portée de mesure laser	10 m à 1200 m
Précision de mesure	±1 m à 350 m, ±2 m à 700 m, ±0,5 % au-delà
Étanchéité	Jusqu'à 5 m de profondeur
Remplissage d'azote	Oui, anti-buée
Matériau du boîtier	Aluminium moulé sous pression
Dimensions (L × H × P)	124 × 174 × 65 mm
Poids (piles comprises)	Environ 930 g
Température de fonctionnement	-15 °C à +55 °C
Température de stockage	-40 °C à +85 °C
Laser	Classe 1, inoffensif pour les yeux
Accessoires inclus	Courroie, housse, bouchons d'oculaire, capuchons d'objectif, pile, carte de garantie
Entretien	Nettoyage avec chiffon doux ; rinçage à l'eau courante si nécessaire
Sécurité	Ne pas regarder directement le soleil ou des sources lumineuses intenses

FOIRE AUX QUESTIONS - Geovid 42 BRF LEICA

Comment régler la compensation dioptrique sur les jumelles Leica Geovid 42 BRF ?

Placez les bagues de compensation dioptrique (3 et 7) sur zéro. Effectuez la mise au point centrale sur un objet éloigné. Appuyez sur la touche de mesure pour afficher le repère de visée. Réglez la bague de droite (index rouge) pour que le repère soit net, puis affinez la mise au point centrale avec l'œil droit. Enfin, réglez la bague gauche pour une image nette dans le tube gauche.

Comment changer la pile des jumelles Leica Geovid 42 BRF ?

Utilisez une pièce de monnaie pour tourner le couvercle du compartiment pile (10) dans le sens inverse des aiguilles d’une montre. Insérez une pile au lithium 3 V type CR2 avec la borne positive vers l’avant. Refermez en tournant dans le sens des aiguilles d’une montre.

Pourquoi l'affichage clignote-t-il et que faire ?

Un affichage clignotant indique une pile épuisée. Vous pouvez encore effectuer environ 50 mesures, mais la portée diminue. Remplacez la pile dès que possible.

Comment nettoyer les lentilles des jumelles ?

Enlevez d’abord les poussières avec un pinceau doux ou en soufflant. Pour les traces de doigts, utilisez un chiffon non pelucheux ou une peau de chamois propre. En cas de saleté tenace, rincez à l’eau courante (les jumelles sont étanches). N’exercez jamais de forte pression pour éviter de rayer le revêtement anti-reflet.

Comment utiliser le télémètre laser ?

Visez l’objet et appuyez brièvement sur la touche de mesure (5) pour activer le repère de visée. Maintenez la touche enfoncée pour un allumage permanent. Appuyez à nouveau pour déclencher la mesure. La distance s’affiche dans le viseur. Si la distance est inférieure à 10 m ou si la portée est dépassée, l’indication « ---- » apparaît.

Quelle est la portée maximale du télémètre ?

La portée maximale est d’environ 1200 mètres (1300 yards) par bonne visibilité et sur un objet réfléchissant. La précision est de ±1 m à 350 m, ±2 m à 700 m et ±0,5 % au-delà.

Comment ajuster la distance interoculaire ?

Pliez les deux tubes des jumelles autour de l’axe central jusqu’à ce que les deux champs visuels se fondent en un cercle unique. La distance pupillaire doit être comprise entre 56 et 74 mm.

Les jumelles sont-elles adaptées aux porteurs de lunettes ?

Oui. Pour observer avec des lunettes, rentrez les œilletères d’oculaire en position basse. Sans lunettes, sortez-les en tournant dans le sens inverse des aiguilles d’une montre jusqu’à la position souhaitée.

Que faire si aucune mesure n’est possible ou si l’affichage reste éteint ?

Vérifiez d’abord l’état de la pile : remplacez-la si elle est usée. Assurez-vous que l’objet est dans la plage de mesure (10–1200 m) et suffisamment réfléchissant. Si le problème persiste, contactez le service clientèle Leica.

Comment activer le mode scan (mesure continue) ?

Maintenez la touche de mesure enfoncée lors de la deuxième pression. Après environ 0,5 seconde, le mode scan s’active et une nouvelle mesure est effectuée toutes les 1,5 secondes environ. Pour économiser la pile, le mode s’arrête automatiquement après 10 secondes.

MODE D'EMPLOI Geovid 42 BRF LEICA

Tél. : [phone]

Fax : [phone]

e-mail : [e-mail]

Tél. : [phone]

Fax : [phone]

e-mail : [e-mail]

Désignation des composants

1. Œillères d'oculaire

Position a : sorties pour l'observation sans lunettes

Position b : rentrées pour l'observation avec lunettes

1. Bague de mise au point centrale
2. Bague de compensation dioptrique avec a. Échelle
3. Œillets pour la courroie de port
4. Touche de mesure pour la mise au point
5. Optique d'émission laser
6. Compensation dioptrique pour le repère de visée et affichage de la distance dioptrique avec échelle.
7. Axe de mise au point pour le réglage de la distance interoculaire.
8. Compartiment pile.
9. Vis de verrouillage.

Produit livré.

Jumelles - 1 pile au lithium 3 V type CR2, courroie de port, housse, bouchon de protection d'oculaire, 2 couvercles de protection d'objectif, carte de garantie.

Avant-propos.

Dans le monde entier, la marque Leica est synonyme de grande qualité, de haute précision, de fiabilité exceptionnelle et de longue durée de vie.

Nous vous souhaitons beaucoup de plaisir et de réussite avec vos nouvelles jumelles Leica Geovid BRF.

Pour pouvoir les utiliser correctement, nous vous conseillons de lire d'abord ce mode d'emploi.

Table des matières.

Désignation des composants 29.

Produit livré 29.

Avant-propos 29.

Possibilités d'utilisation 31.

Mise en place de la courroie de port et du bouchon de protection d'oculaire 31

Mise en place des couvercles de protection d'objectif 31

Insertion et changement de la pile 32

État de charge de la pile 33

Réglage des œillères / Utilisation avec et sans lunettes 34

Réglage de la distance interoculaire 34

Mise au point / compensation dioptrique 35

Mesure des distances 36

Fonction de balayage par scanner 37

Portée de mesure et précision 37

Entretien/nettoyage 38

Accessoires 38

Pièces de rechange 38

Que faire quand... 39

1. Caractéristiques techniques 40

Leica Akademie 41

Leica sur Internet 41

Service-Info Leica 41

Service clientèle Leica 41

Avertissement : Comme avec toutes les jumelles, évitez de regarder directement dans des sources de lumière claires avec les Leica Geovid BRF afin d'écarter tout risque de lésion oculaire.

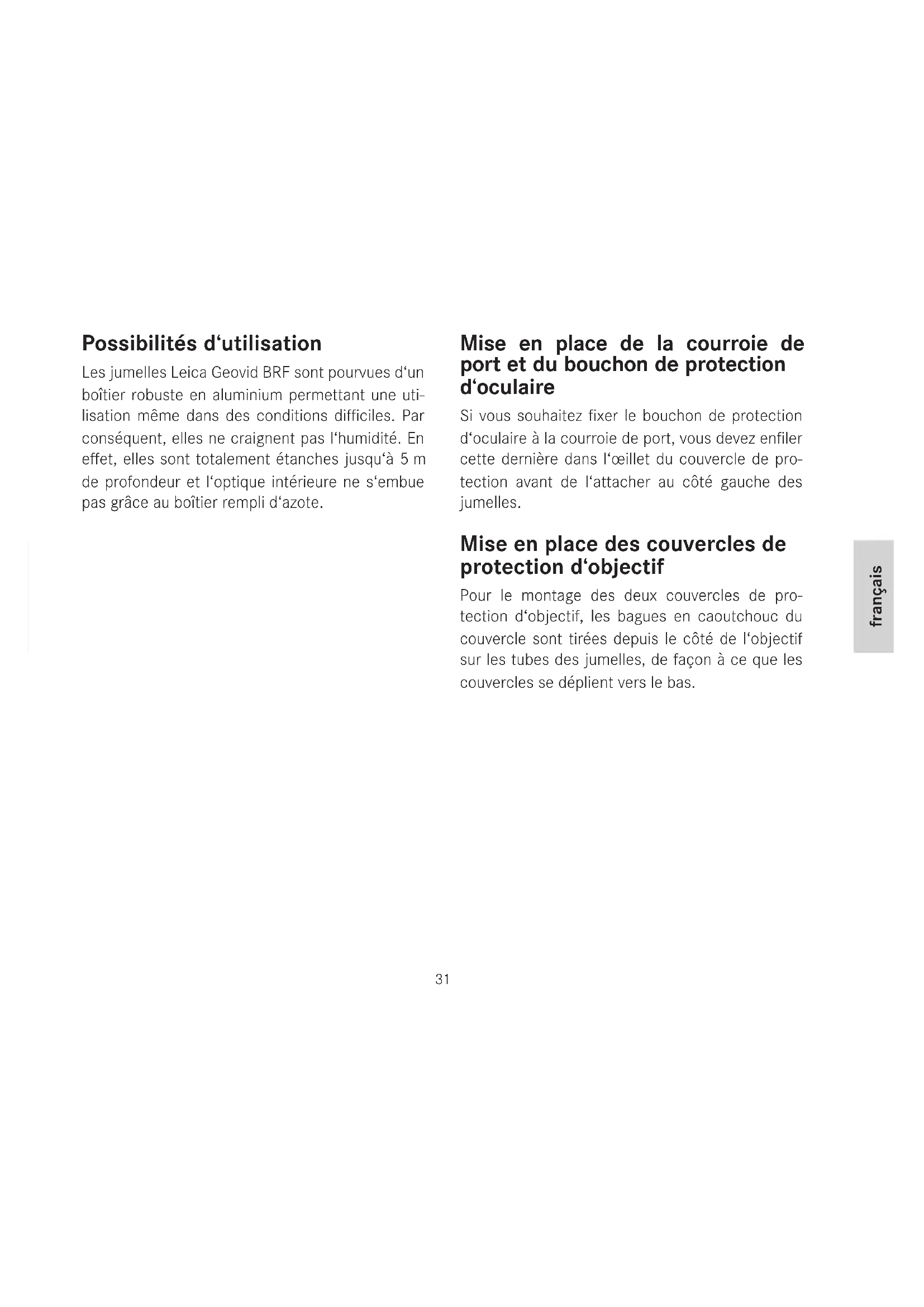

Possibilités d'utilisation

Les jumelles Leica Geovid BRF sont pourvues d'un boîtier robuste en aluminium permettant une utilisation même dans des conditions difficiles. Par conséquent, elles ne craignent pas l'humidité. En effet, elles sont totalement étanches jusqu'à 5 m de profondeur et l'optique intérieure ne s'embue pas grâce au boîtier rempli d'azote.

Mise en place de la courroie de port et du bouchon de protection d'oculaire

Si vous souhaitez fixer le bouchon de protection d'oculaire à la courroie de port, vous devez enfiler cette dernière dans l'œillet du couvercle de protection avant de l'attacher au côté gauche des jumelles.

Mise en place des couvercles de protection d'objectif

Pour le montage des deux couvercles de protection d'objectif, les bagues en caoutchouc du couvercle sont tirées depuis le côté de l'objet sur les tubes des jumelles, de façon à ce que les couvercles se déplient vers le bas.

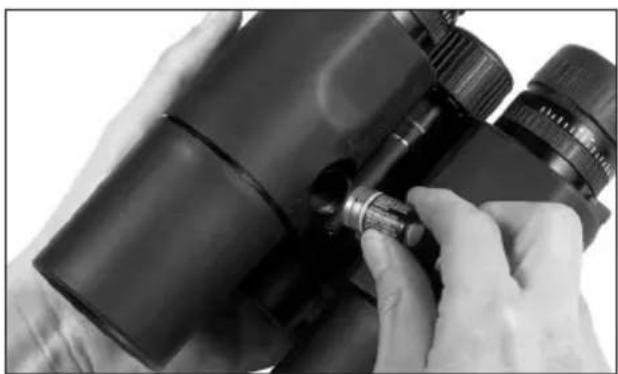

Insertion et changement de la pile

Les jumelles Leica Geovid BRF sont alimentées par une pile au lithium de 3 volts (p. ex. Duracell DL CR 2, Ucar CR 2, Varta CR 2, ou d'autres types CR 2).

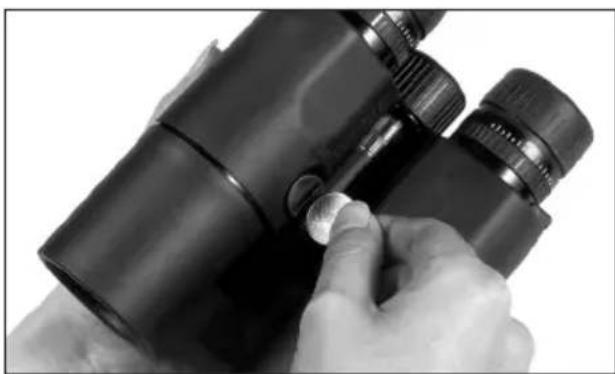

1. Ouvrez le couvercle (10) du compartiment à piles (9) en le faisant tourner, par exemple, à l'aide d'une pièce de monnaie, dans le sens inverse des aiguilles d'une montre.
2. Introduisez la pile avec la borne positive vers l'avant (en fonction du marquage dans le compartiment).
3. Refermez le couvercle en le tournant dans le sens des aiguilles d'une montre.

Remarques :

• Les piles doivent être stockées dans un endroit sec et frais.
• Retirez la pile des jumelles si vous prévoyez de ne pas les utiliser pendant une longue période.

Attention :

• Ne jetez jamais les piles au feu, ne les chauffez pas, ne les rechargez pas, ne les démontez pas et ne les cassez pas.
• Ne jetez pas les piles usagées avec les ordures ménagères ordinaires, car elles contiennent des substances toxiques nuisibles pour l'environnement. Pour permettre un recyclage correct, remettez-les à un commerçant ou éliminez-les avec les déchets spéciaux dans un collecteur.

État de charge de la pile

Une nouvelle pile permet d'effectuer plus de 500 mesures à 20 °C.

Selon les conditions d'utilisation, la durée de vie de la pile peut être considérablement prolongée ou réduite. Les températures basses et l'utilisation fréquente de la fonction de balayage par scanner (voir p. 37) réduisent la durée de vie de la pile.

Le clignotement des segments lumineux des valeurs mesurées et du repère de visée indique une pile épuisée. Après le premier clignotement, il est possible de prendre encore quelque 50 mesures, avec une portée néanmoins progressivement réduite.

Attention : Le froid diminue les performances de la pile. À basses températures, les jumelles Leica Geovid BRF doivent donc être, si possible, portées près du corps et utilisées avec une pile neuve.

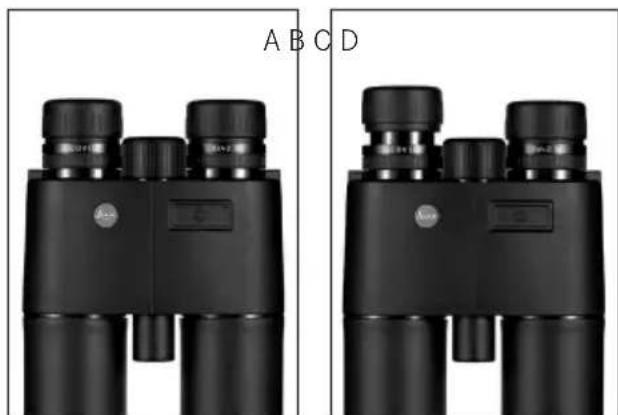

Réglage des œillères / Utilisation avec et sans lunettes

Vous pouvez régler et encliqueter aisément les œillères d'oculaire (1) dans la position choisie en les faisant tourner. Pour un nettoyage approfondi, vous pouvez également les retirer complètement. Pour une observation avec des lunettes (figure A), gardez-les dans la position rentrée. Pour une observation sans lunettes, sortez-les en les faisant tourner dans le sens inverse des aiguilles d'une montre. Pour une adaptation optimale, vous disposez de deux positions (figures B, C).

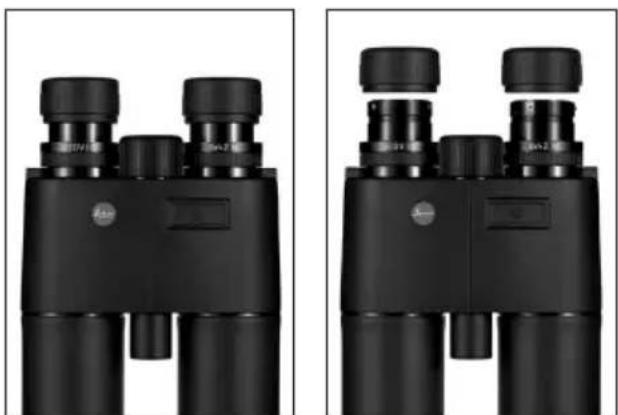

Si les oculaires sont très sales, il est conseillé de retirer les œillères pour le nettoyage (figure D). Pour ce faire, tirez légèrement dessus lorsqu'elles sont entièrement sorties.

Réglage de la distance interoculaire

Plier les jumelles le long de l'axe de mise au point (8) permet de régler la distance interoculaire. Les champs visuels gauche et droit doivent alors se fondre pour former une image ronde.

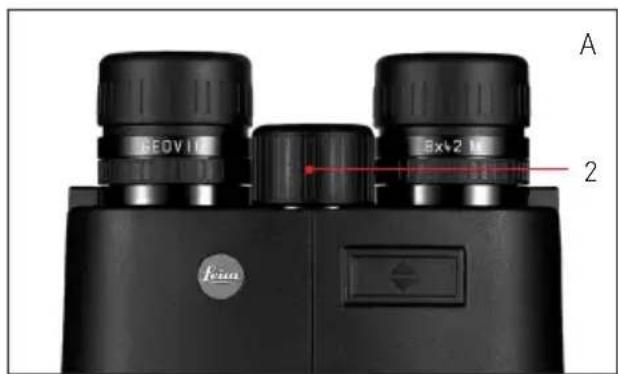

Mise au point / compensation dioptrique

La mise au point des jumelles Leica Geovid BRF sur des objets situés à des distances différentes s'effectue à l'aide de la bague de mise au point centrale (2).

Pour la compensation d'une amétropie individuelle pour une observation sans lunettes et la mise au point du repère de visée, vous pouvez utiliser les deux bagues de compensation dioptrique (3/7).

Respectez scrupuleusement les opérations décrites ci-après. Elles sont nécessaires pour pouvoir utiliser pleinement les capacités de l'optique.

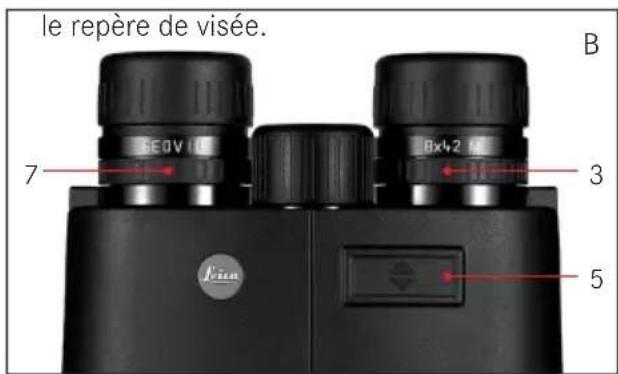

1. Faites tourner les deux bagues de compensation dioptrique sur leur point zéro.
2. Effectuez la mise au point, en observant avec les deux yeux, sur un objet éloigné à l'aide de la bague de mise au point centrale.
3. À l'aide de la touche de mesure (5), activez alors

1. Après l'apparition de ce dernier, réglez la bague de compensation dioptrique de droite (7, index rouge), tout en observant à l'aide des deux yeux, de façon à ce que le repère de visée apparaisse nettement dans l'optique de droite.
2. Ensuite, mettez l'image au point de manière précise dans le tube de droite à l'aide de la bague de mise au point centrale, à l'aide du repère de visée affiché, mais cette fois en ne regardant qu'avec l'œil droit.
3. Enfin, effectuez une mise au point optimale de l'image dans le tube gauche à l'aide de la bague dioptrique gauche (3).

Vous pouvez alors lire les valeurs réglées sur les échelles dioptriques (3a/7a) avec les signes + ou -.

Remarque : Lorsque vous regardez uniquement à droite ou à gauche, vous devez fermer l'autre œil ou simplement maintenir fermée l'autre moitié des jumelles au niveau de l'objectif.

Mesure des distances

Pour mesurer la distance par rapport à un objet, vous devez le viser avec précision. Pour ce faire, activez le repère de visée en appuyant une fois sur la touche de mesure (5). Une fois la touche relâchée, le repère de visée reste allumé pendant environ 4 s. Si vous maintenez la touche enfoncée, le repère de visée reste allumé en permanence. Pendant qu'il est allumé, l'objet est visé et, lorsque vous réactivez la touche de mesure, la distance est mesurée et la valeur de mesure s'affiche. Le repère de visée s'éteint en plus après la mesure.

En activant à nouveau la touche de mesure, vous

pouvez effectuer à tout moment une nouvelle mesure tant que le repère de visée reste allumé. Si la distance par rapport à l'objet est inférieure à 10 mètres / yards, si la portée est dépassée ou si l'objet ne réfléchit pas suffisamment, l'indication „- „ apparaît.

Lorsqu'elle disparaît, la mesure de la distance se désactive automatiquement.

Remarques :

• Selon l'angle des systèmes optiques l'un par rapport à l'autre, c'est-à-dire selon le réglage de l'écartement pupillaire, les affichages peuvent aussi être légèrement en oblique.
• Les jumelles Leica Geovid BRF sont disponibles en différentes versions pour l'affichage des distances en mètres ou yards. Extérieurement, elles sont identifiables par des indications sur le couvercle de la bague de mise au point centrale.

Fonction de balayage par scanner

Les jumelles Leica Geovid BRF permettent également d'effectuer des mesures en permanence. Si vous maintenez la touche de mesure (5) enfoncée lorsque vous appuyez dessus pour la deuxième fois, l'appareil active, après environ 0,5 s, la fonction de balayage par scanner et effectue ainsi des mesures permanentes. Cette fonction est indiquée par un affichage variable : toutes les 1,5 s environ, une nouvelle valeur de mesure apparaît. La fonction de balayage est particulièrement pratique pour la mesure de petits objets.

Remarques :

• Lorsque la fonction de balayage par scanner est activée, la consommation d'énergie est plus élevée que lors de mesures ponctuelles en raison du fonctionnement permanent.
• Après 10 s, la fonction de balayage se désactive automatiquement afin d'économiser les piles en cas de pression involontaire sur la touche.

Portée de mesure et précision

La précision de mesure des jumelles Leica Geovid BRF est de ±1 mètre / yard. La portée maximale est obtenue avec des objets suffisamment réfléchissants et une visibilité de 10 km. La portée de mesure est influencée par les facteurs suivants :

Portée supérieure inférieure

Couleur de l'objet	blanc	noir
Angle par rapport à l'objetdroitaigu
Taille de l'objet	grande	petite
Luminosité générale	Réduite	elevée
(nuages) (soleil de midi)
Conditions	dégagé	couvert
atmosphériques
Structure de l'objet	homogène	non homogène
(mur)	(buisson, arbre)

Par temps ensoleillé et bonne visibilité, les portées et précisions suivantes sont applicables :

Portée	10 m/yds à 1200 m/1300 yds environ
Precision	± 1 m/yd à 350 m/380 yds
	± 2 m/yds à 700 m/763 yds
	± 0,5% sur 700 m/763 yds

Entretien/nettoyage

Les jumelles Leica Geovid BRF ne nécessitent pas d'entretien particulier. Enlevez les particules grossières, telles que le sable, à l'aide d'un pinceau fin ou en soufflant dessus. Vous pouvez essuyer les traces de doigts, par exemple, sur la lentille de l'objectif ou de l'oculaire, à l'aide d'un peu de chamois douce et propre ou d'un chiffon non pelucheux. En cas d'encrassement important, p. ex. des œillères pivotantes de l'oculaire, vous pouvez nettoyer les jumelles en les rinçant simplement à l'eau courante. Rincez également l'eau salée.

Attention : N'exercez pas de forte pression, même lorsque vous essuyez la surface de lentilles très encrassées. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.

Chaque paire de jumelles Leica Geovid BRF possède un numéro de série unique en plus de son indication de type. Notez-le bien dans votre documentation.

Accessoires No. de Code

Adaptateur de trépied avec filetage 1/4 ... 42 220 Courroie insubmersible, orange. 42 163

Pièces de rechange

Si vous avez besoin de pièces de rechange pour vos jumelles, p. ex. des œillères, un bouchon ou une courroie, contactez notre service clientèle (adresse, voir p. 41) ou votre Représentation Leica (adresses, voir carte de garantie).

Que faire quand...

Défaut Cause Solution

Lors de l'observation l'image ronde a) Les jumelles ne sont pas a) Corriger simplement, en pliant n'est pas obtenu. suffisamment adaptées plus ou moins les jumelles sur à la distance interoculaire l'axe de mise au point, la distance personnelle. entre les tubes des jumelles.
b) La pupille de l'observateur b) Corriger la position de la tête, ne correspond pas à la des yeux ou des jumelles. pupille de sortie des jumelles.
c) La position des oeillères c) Corriger le réglage : pivotantes de l'oculaire ne correspond pas à l'utilisation les porteurs de lunettes rentrent les oeillères ; les observateurs correcte avec et sans lunettes sans lunettes sortent les oeillères.
Affichage flou n'est pas exacte	La compensation dioptrique compensation dioptrique (voir p. 35)	Recommencer le réglage de la
Lors de la mesure de distance, l'indication „----“ , apparait de la distance minimum	a) La portée de mesure est dépassée ou est en-dessous	Vérifier les indications sur la portée de mesure (voir p. 37)
b) Le degré de réflexion de l'objet est insuffisant

L'affichage clignote ou aucune mesure n'est possible Pile épuisée Remplacer la pile (voir p. 32)

Caractéristiques techniques

LEICA GEOVID 8x42 BRF LEICA GEOVID 10x42 BRF

Grossissement		8x
Diamètre de l'objet		42 mm
Pupille de sortie	5,25 mm	4,2 mm
Indice crépusculaire	18,33
Luminosité géométrique	27,56
Champ visuel (à 1 000 m/yds)	125 m/yds/7,1°	110 m/yds 6,3° (grand angle)
Liminé de réglage rapproché (à 0 dioptrie) env. 5,6 m/18'4" env. 5,6m/18'4"
Distance longitudinal de la pupille de sortie	18,5 mm	15,6 mm
Distance pupillaire		56-74 mm
Type de prisme En toit
Couche anti-reflet sur les lentilles High Durable Coating (HDC™) sur les prismes Couche de correction de phase P40
Compensation dioptrique env. ± 3,5 dioptries
Adaptées aux porteurs de lunettes		Oui
Température de fonctionnement -15°C/5°F – +55°C/+131°F
Température de stockage		-40 C/-40 F – +85 C/+185 F
Étanchéité		0,5 bar (env. 5 m de profondeur)
Matériau du boîtier		Aluminium moulé sous pression
Portée maximale		env. 1200 m / 1300 yds
Distance minimale		10 m/yds
Précision de mesure		± 1 m/yd à 350 m/380 yds
		± 2 m/yds à 700 m/763 yds
		± 0,5% sur 700 m/763 yds
Affichage		DEL à 4 chiffres
Piles		1 pile au lithium 3 V type CR 2
Durée de vie de lapile1 ± 500 mesures
Laser	Inoffensif pour les yeux, conforme aux normes EN et FDA classe 1
Divergence faisceau laser		2,5 x 0,5 mrad
Durée de mesure maximale		env. 1,4 s
Dimensions (L2 x H3 x P2)		env. 124 x 174 x 65 mm
Poids (piles comprises)		env. 930 g

1 À 20 °C et avec un profil d'utilisation moyen 2 Avec distance interoculaire de 65 mm 3 Avec œillères rentrées

Leica Akademie

Les différents stages proposent aux participants un programme complet sur la technique photographique et de nombreux conseils sur la pratique du Leica et la fascination à l'utilisation des produits Leica.

Pour plus de renseignements sur le programme de formation courant :

Leica Camera AG

Leica Akademie

Service d'information Leica

Le service Informations Leica répondra volontiers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica :

Leica Camera AG

Tél: [phone]

Fax: [phone]

e-mail: [e-mail]

Service après-vente Leica

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le Customer Care de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la Carte de Garantie) se tiennent à votre disposition. Veuillez consulter votre centre-conseil Leica.

Leica Camera AG

Customer-Care

Tél. : [phone]

Fax : [phone]

e-mail : [e-mail]
