BEDIENUNGSANLEITUNG Geovid 42 BRF LEICA

Oskar-Barnack-Straße 11

deutsch Bezeichnung der Teile

1. Okular-Augenmuscheln

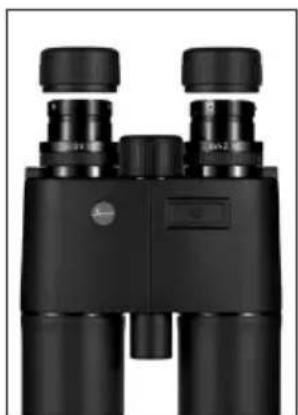

Stellung a: herausgedreht für Beobachtung ohne Brille Stellung b: hereingedreht für Beobachtung mit Brille

2. Zentral-Fokussierungsring

3. Dioptrien-Ausgleichsring mit

4. Ösen für Tragriemen

5. Auslösetaste zur Entfernungsmessung

7. Dioptrienausgleich für Zielmarke mit

8. Gelenkachse für Einstellung des

10. Batteriefachdeckel

• Lieferumfang - Fernglas - 1 Lithium Rundzelle 3 V Typ CR 2 - Tragriemen - Bereitschaftstasche - Okularschutzdeckel - 2 Objektivschutzdeckel - Garantiekarte Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, Der Name Leica steht weltweit für höchste Qua- lität, feinmechanische Präzision bei äußerster Zuverlässigkeit und langer Lebensdauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Geovid BRF Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen.2 Inhaltsverzeichnis Bezeichnung der Teile p. 1
• Lieferumfang p. 1
• Vorwort p. 1
• Anwendungsmöglichkeiten p. 3
• Anbringen des Tragriemens und des Okular-Schutzdeckels p. 3
• Anbringen der Objektiv-Schutzdeckel p. 3
• Einsetzen und Auswechseln der Batterie p. 4
• Ladezustand der Batterie p. 5

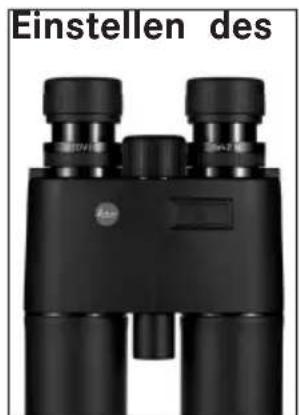

• Einstellen der Augenmuscheln / Verwendung mit und ohne Brille p. 6
• Einstellen des Augenabstands p. 6
• Einstellen der Schärfe / Dioptrienausgleich p. 7
• Entfernungsmessung p. 8
• Scan-Betrieb p. 9
• Messreichweite und Genauigkeit p. 9
• Pflege/Reinigung p. 10
• Zubehör p. 10
• Ersatzteile p. 10
• Was tun, wenn p. 11
• Technische Daten p. 12
• Leica Akademie p. 13
• Leica im Internet p. 13
• Leica Infodienst p. 13

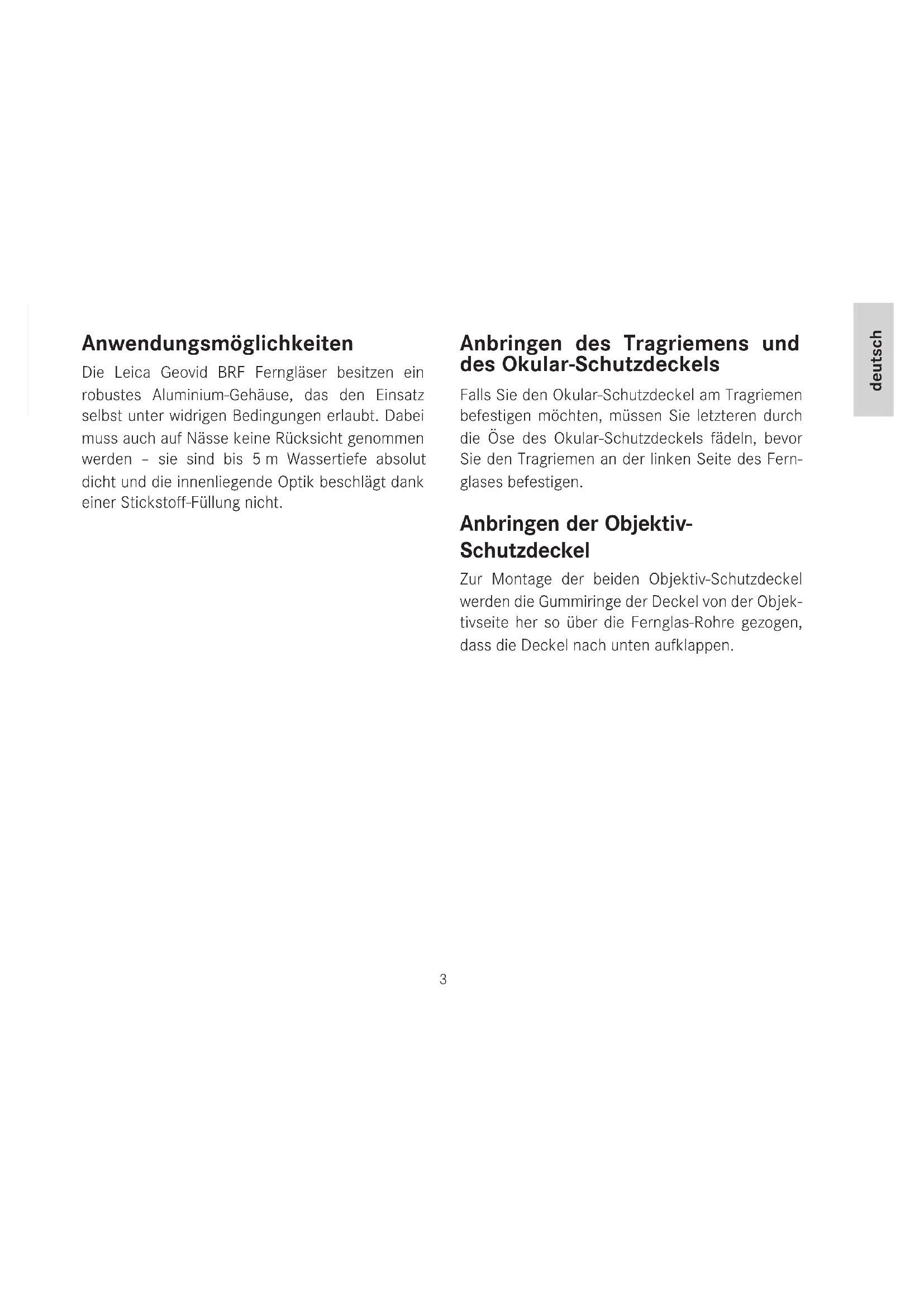

• Leica Kundendienst Warnhinweis: Vermeiden Sie, wie bei jedem Fernglas, den direkten Blick mit Ihrem Leica Geovid BRF in helle Lichtquellen, um Augenverletzungen auszuschließen.3 Anwendungsmöglichkeiten Die Leica Geovid BRF Ferngläser besitzen ein robustes Aluminium-Gehäuse, das den Einsatz selbst unter widrigen Bedingungen erlaubt. Dabei muss auch auf Nässe keine Rücksicht genommen werden – sie sind bis 5 m Wassertiefe absolut dicht und die innenliegende Optik beschlägt dank einer Stickstoff-Füllung nicht. Anbringen des Tragriemens und des Okular-Schutzdeckels Falls Sie den Okular-Schutzdeckel am Tragriemen befestigen möchten, müssen Sie letzteren durch die Öse des Okular-Schutzdeckels fädeln, bevor Sie den Tragriemen an der linken Seite des Fern- glases befestigen. Anbringen der Objektiv- Schutzdeckel Zur Montage der beiden Objektiv-Schutzdeckel werden die Gummiringe der Deckel von der Objek- tivseite her so über die Fernglas-Rohre gezogen, dass die Deckel nach unten aufklappen. deutsch4 Einsetzen und Auswechseln der Batterie Die Leica Geovid BRF Ferngläser werden zur Ener- gieversorgung mit einer 3 Volt Lithium-Rundzelle (z.B. Duracell DL CR2, Ucar CR2, Varta CR2, oder andere CR2 Typen) bestückt. p. 13

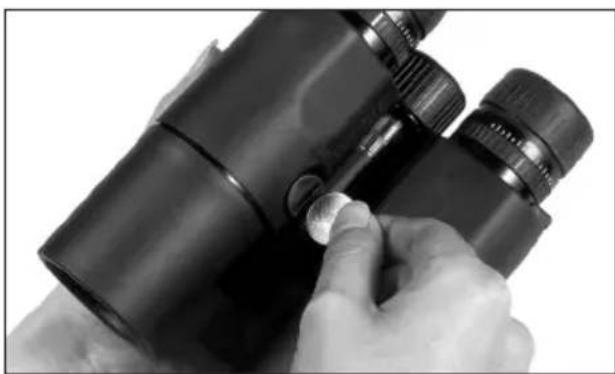

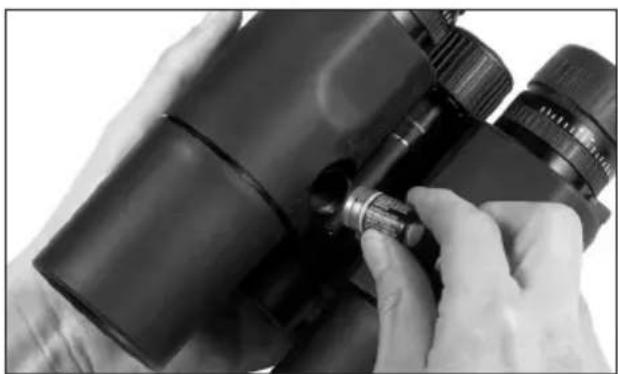

1. Öffnen Sie den Deckel (10) des Batteriefachs

(9) indem Sie ihn, z. B. mit einer Münze, gegen den Uhrzeigersinn drehen.

2. Legen Sie die Batterie mit ihrem Pluskontakt

voran (entsprechend der Kennzeichnung im Batteriefach) ein.

3. Schließen Sie den Deckel wieder durch Drehen

im Uhrzeigersinn. Hinweise:

• Batterien sind kühl und trocken zu lagern.

• Wenn das Fernglas längere Zeit nicht benutzt wird, sollte die Batterie herausgenommen werden. Achtung:

• Batterien dürfen keinesfalls ins Feuer geworfen-, erhitzt, wieder aufgeladen, zerlegt oder aufge- brochen werden.

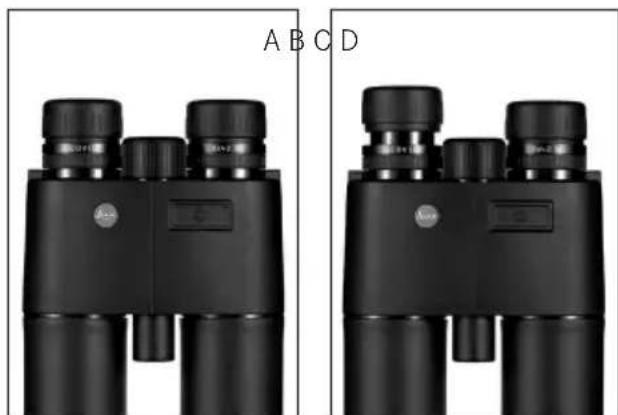

• Verbrauchte Batterien dürfen nicht in den nor- malen Hausmüll geworfen werden, denn sie ent- halten giftige, umweltbelastende Substanzen. Um sie einem geregelten Recycling zuzuführen, sollten sie beim Handel abgegeben oder zum Sondermüll (Sammelstelle) gegeben werden.5 Ladezustand der Batterie Eine neue Batterie reicht für mehr als 500 Mes - s ungen bei 20°C. Je nach Anwendungsbedingungen kann die Batte- rie-Lebensdauer deutlich kürzer oder länger sein. Verkürzend auf die Batterie-Lebensdauer wirken sich niedrige Temperaturen und häufige Anwen- dung des Scan-Betriebs (s. S. 9) aus. Eine verbrauchte Batterie wird durch eine blinken- de Messwert- und Zielmarkenanzeige signalisiert. Nach dem erstmaligen Blinken sind noch ca. 50 Messungen möglich, allerdings mit fortschreitend verminderter Reichweite. Achtung: Kälte verringert die Batterieleistung. Bei niedrigen Temperaturen sollte das Leica Geovid BRF deshalb möglichst in Körpernähe getragen und mit einer frischen Batterie benutzt werden. deutschEinstellen der Augenmuscheln / Verwendung mit und ohne Brille Die Okular-Augenmuscheln (1) lassen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur gründlichen Reinigung können sie auch ganz entfernt werden. Für die Beobachtung mit Brille (Bild A) bleiben sie in der ganz eingedrehten Stellung. Für die Beo- bachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn herausgedreht. Es ste- hen zur optimalen Anpassung zwei Positionen zur Verfügung (Bilder B, C). Sind die Okulare stark verschmutzt, empfieh- lt es sich, die Augenmuscheln zur Säuberung ab zunehmen (Bild D). Dazu werden sie aus der ganz herausgedrehten Position unter leichtem Zug abgenommen. Einstellen des Augenabstands Durch Knicken des Fernglases um die Gelenk- achse (8) wird der individuelle Augenabstand eingestellt. Rechtes und linkes Sehfeld müssen dabei zu einem kreisrunden Bild verschmelzen.

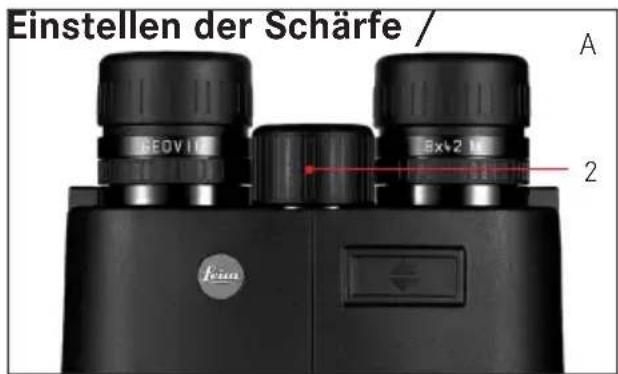

A B C D7 deutsch Einstellen der Schärfe / Dioptrienausgleich Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt an den Leica Geovid BRF Ferngläsern mit dem Zentral-Fokussierungsring (2). Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille und zum Scharfstellen der Zielmarke dienen die beiden Dioptrien-Aus- gleichsringe (3/7). Führen Sie die nachfolgend beschriebenen Schrit- te sorgfältig durch. Nur dann können Sie die volle Leistungsfähigkeit der Optik nutzen.

1. Drehen Sie beide Dioptrien-Ausgleichsringe auf

ihre Nullstellungen.

2. Stellen Sie – bei Betrachtung mit beiden Augen

- mit dem Zentral-Fokussierungsring auf ein weit entferntes Objekt ein.

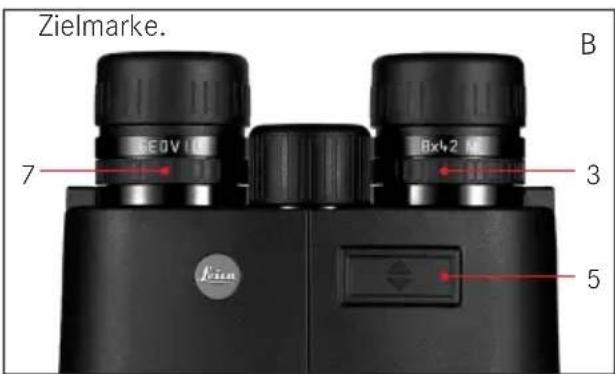

3. Mit der Auslösetaste (5) aktivieren Sie nun die

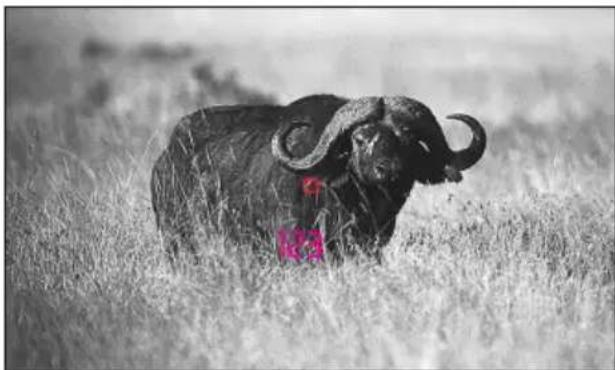

4. Nach Erscheinen der Zielmarke stellen Sie –

während Sie weiterhin mit beiden Augen beo- bachten - den rechten Dioptrien-Ausgleichsring (7, roter Index) so ein, dass Sie die Zielmarke in der rechten Optik scharf sehen.

5. Anschließend stellen Sie – bei weiterhin ein-

geschalteter Zielmarke, jetzt aber nur noch mit dem rechten Auge beobachtend - mit dem Zentral-Fokussierungsring das Bild im rechten Rohr exakt scharf ein.

6. Schließlich stellen Sie das Bild im linken Rohr

mit dem linken Dioptrienring (3) auf optimale Schärfe ein. Die eingestellten Werte können Sie an den „+“ oder „-“ Werten der Dioptrienskalen (3a/7a) ablesen. A B

Hinweis: Beim einseitigen linken oder rechten Durchblicken sollte das jeweils andere Auge zuge- kniffen, oder einfach die entsprechende Fernglas- hälfte vorne am Objektiv zugehalten werden. Entfernungsmessung Um die Entfernung zu einem Objekt zu messen, muss es genau angepeilt werden. Dazu aktiviert man die Zielmarke, indem man die Auslösetaste (5) einmal drückt. Nach dem Loslassen der Taste leuchtet die Zielmarke noch für etwa 4s weiter. Bei gedrückt gehaltener Taste leuchtet die Zielmarke permanent. Während sie leuchtet, wird das Objekt angepeilt und durch erneuten Druck auf die Auslö- setaste die Entfernungsmessung durchgeführt und der Messwert anschließend angezeigt. Die Zielmarke geht bei der Messung kurz aus. Durch erneuten Druck auf die Auslösetaste kann jederzeit eine neue Messung gestartet werden, solange die Zielmarke noch leuchtet. Beträgt die Objektentfernung weniger als 10 Meter/ Yards oder wird die Reichweite überschritten, bzw. reflektiert das Objekt ungenügend, so erscheint die Anzeige „- --“. Mit dem Erlöschen der Anzeige schaltet sich der Entfernungsmesser automatisch ab. Hinweise:

• Je nach Winkel der optische Systeme zueinander, d.h. je nach eingestelltem Augenabstand, können die Anzeigen auch leicht schräg stehen.

• Die Leica Geovid BRF Ferngläser sind in unter- schiedlichen Versionen für die Entfernungsan- zeige in Metern, bzw. Yards erhältlich. Äußerlich sind die verschiedenen Versionen an den Anga- ben auf dem Deckel des Zentral-Fokussierungs- rings zu erkennen.9 deutsch Scan-Betrieb Mit den Leica Geovid BRF Ferngläsern kann auch im Dauerbetrieb gemessen werden. Wenn die Aus- lösetaste (5) bei der 2. Betätigung gedrückt gehal- ten wird, schaltet sich das Gerät nach ca. 0,5 s in diesen Scan-Betrieb und führt dann permanent Messungen durch. Zu erkennen ist dies an der wechselnden Anzeige: Nach jeweils ca. 1,5 s wird ein neuer Messwert ausgegeben. Der Scan-Betrieb ist besonders praktisch bei der Messung auf kleine Ziele. Hinweise:

• Im Scan-Betrieb ist der Stromverbrauch auf- grund der permanenten Messungen höher als bei Einzelmessungen.

• Nach 10s schaltet sich der Scan-Betrieb auto- matisch ab, damit die Batterie bei unbeabsich- tigtem Tastendruck geschont wird. Messreichweite und Genauigkeit Die Messgenauigkeit der Leica Geovid BRF Fern- gläser beträgt bis zu ±1 Meter / Yard. Die maxima- le Reichweite wird erreicht bei gut reflektierenden Zielobjekten und einer visuellen Sichtweite von 10 km. Die Messreichweite wird von folgenden Faktoren beeinflusst: Reichweite höher geringer Farbe des Objekts weiß schwarz Winkel zum Objekt senkrecht spitz Objektgröße groß klein Allgemeine geringer hoch Helligkeit (bewölkt) (Mittagssonne) Atmosphärische klar dunstig Bedingungen homogen inhomogen Objektstruktur (Hauswand) (Busch, Baum) Bei Sonnenschein und guter Sicht gelten folgende Reichweiten und Genauigkeiten: Reichweite 10 m/yds bis ca. 1200m/1300 yds Genauigkeit ±1 m/yd bis 350 m/380 yds ±2 m/yds bis 700 m/763 yds ±0,5% über 700 m/763 yds10 Pflege/Reinigung Eine besondere Pflege Ihrer Leica Geovid BRF Ferngläser ist nicht notwendig. Grobe Schmutzteil- chen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrü- cke u.ä. auf Objektiv- und Okularlinsen können mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden. Bei starker Verschmut- zung, z.B. der Okular-Drehhülsen, kann eine Rei- nigung des Fernglases durch einfaches Abspülen unter fließendem Wasser erfolgen. Salzwasser sollte ebenso abgespült werden. Achtung: Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist zwar hochabriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden. Jedes Leica Geovid BRF Fernglas trägt außer der Typbezeichnung seine „persönliche“ Fabrikati- onsnummer. Notieren Sie sich diese Nummer zur Sicherheit in Ihren Unterlagen. Zubehör Best.-Nr. Stativadapter mit

“ Gewinde.................42 220 Schwimm-Trageriemen, orange ................42 163 Ersatzteile Falls sie einmal Ersatzteile für Ihr Fernglas benöti- gen sollten, wie z. B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sich bitte an unseren Kundendienst (Adresse s. S. 13) oder Ihre Leica Landesvertretung (Adressen siehe Garantiekarte).deutsch Was tun, wenn... Fehler Ursache Abhilfe Bei der Beobachtung wird kein a) Das Fernglas ist nicht a) Einfach durch stärkeres kreisrundes Bild erreicht. genügend dem persön- oder schwächeres lichen Augenabstand Knicken der Gelenkachse angepasst. den Abstand der beiden Fernglas-Rohre korrigieren. b) Die Pupille des Beobach- b) Kopfhaltung, Augen- und ters liegt nicht in der Aus- Fernglasposition korrigieren. trittspupille des Fernglases. c) Die Stellung der Okular- c) Anpassung korrigieren: Drehhülsen entspricht nicht Brillenträger drehen die der richtigen Benutzung Okularhülsen hinein; Bei mit und ohne Brille. Beobachtung ohne Brille: Okularhülsen herausdrehen. Anzeige unscharf Dioptrienausgleich ist nicht exakt Dioptrienausgleich erneut durchführen (s. S. 7) Bei der Entfernungsmessung a) Messbereich ist über- oder Angaben zum Messbereich erscheint die Anzeige „- - -“ unterschritten berücksichtigen (s. S. 9) b) Der Reflexionsgrad des Objekts ist unzureichend Anzeige blinkt oder keine Batterie verbraucht Batterie auswechseln (s. S. 4) Messung möglich

Technische Daten LEICA GEOVID 8x42 BRF LEICA GEOVID 10x42 BRF Vergrößerung 8x 10x Objektiv-Durchmesser 42 mm Austrittspupille 5,25 mm 4,2 mm Dämmerungszahl 18,33 20,5 Geometrische Lichtstärke 27,56 17,64 Sehfeld (auf 1000m/yds) 125 m/yds/7,1° 110 m/yds/6,3° (Weitwinkel) Naheinstellgrenze (bei 0 Dioptr.) ca. 5,6 m/18’4’’ ca. 5,6 m/18’4’’ Austrittspupillen-Längsabstand 18,5 mm 15,6 mm Pupillendistanz 56-74 mm Prismenart Dachkant Vergütung auf Linsen High Durable Coating (HDC™) auf Prismen Phasenkorrekturbelag P40 Dioptrien-Ausgleich ca. ± 3,5 Dioptr. Brillenträgertauglich Ja Funktionstemperatur -15°C/5°F — +55°C/+131°F Lagertemperatur -40°C/-40°F — +85°C/+185°F Wasserdichtigkeit 0,5 bar (ca. 5 m Wassertiefe) Gehäusematerial Aluminium Druckguss Maximale Reichweite ca. 1200 m / 1300 yds Mindestentfernung 10 m/yds Messgenauigkeit ±1m/yd bis 350 m / 380 yds ±2m/yds bis 700 m / 763 yds ±0,5% über 700 m / 763 yds Anzeige LED mit 4 Ziffern Batterie 1 Lithium Rundzelle 3 V Typ CR 2 Batterielebensdauer

± 500 Messungen Laser Augensicher nach EN und FDA Class 1 Laserstrahl-divergenz 2,5 x 0,5 mrad Maximale Messdauer ca. 1,4 s Maße (B
