Rangemaster CRF 900 - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Leica
Modèle	Rangemaster CRF 900
Grossissement	7x
Diamètre de l'objectif	24 mm
Pupille de sortie	3,4 mm
Champ visuel	115 m à 1000 m / 6,5°
Distance minimale de mesure	10 m
Portée maximale	825 m
Précision de mesure	±1 m jusqu'à 366 m, ±2 m jusqu'à 732 m, ±0,5% au-delà
Alimentation	1 pile au lithium 3V type CR2
Autonomie de la pile	Environ 2000 mesures à 20°C
Dimensions (L x H x P)	75 x 113 x 34 mm
Poids (avec piles)	Environ 220 g
Matériau du boîtier	Plastique renforcé aux fibres de carbone, peint / Aluminium moulé sous pression
Étanchéité	Étanche jusqu'à 1 m de profondeur pendant 30 min
Température de fonctionnement	-10 à 55 °C
Température de stockage	-15 à 75 °C
Réglage dioptrique	±3,5 dpt
Fonctions principales	Mesure de distance, Mode balayage, Affichage DEL, Compensation dioptrique
Entretien et nettoyage	Nettoyage avec pinceau doux, chiffon humide et peau de chamois ; éviter alcool et produits chimiques
Pièces détachées	Œillère, cordon de port disponibles auprès du service après-vente
Garantie	Voir carte de garantie fournie

FOIRE AUX QUESTIONS - Rangemaster CRF 900 LEICA

Comment insérer la pile dans le Leica Rangemaster CRF 900 ?

Ouvrez le couvercle du compartiment piles en tournant dans le sens inverse des aiguilles d'une montre. Insérez la pile au lithium 3V type CR2 avec la borne positive vers l'avant, puis refermez le couvercle en tournant dans le sens des aiguilles d'une montre.

Quelle est la portée maximale de mesure ?

La portée maximale est d'environ 825 mètres pour le modèle CRF 900, atteinte sur des cibles réfléchissantes et par bonne visibilité.

Comment utiliser la fonction de balayage (scanner) ?

Appuyez deux fois sur la touche de déclenchement et maintenez-la enfoncée lors du deuxième appui. L'appareil passe en mode balayage après 0,5 s et effectue des mesures continues toutes les 0,5 s.

Que faire si l'affichage clignote ?

Un clignotement de l'affichage indique que la pile est déchargée. Remplacez la pile par une nouvelle pile au lithium 3V type CR2.

Comment régler la netteté du réticule ?

Tournez l'œillère en caoutchouc (1a) jusqu'à obtenir une image nette du réticule. Le réglage dioptrique est possible de ±3,5 dpt selon votre acuité visuelle.

Que signifie l'affichage '---' lors d'une mesure ?

L'affichage '---' apparaît si la distance est inférieure à 10 mètres, dépasse la portée maximale, ou si l'objet n'est pas suffisamment réfléchissant.

Comment nettoyer les lentilles ?

Utilisez un pinceau à poils doux pour enlever les poussières, puis un chiffon humide suivi d'une peau de chamois propre. N'exercez pas de pression forte et évitez l'alcool ou les solvants.

Quelle est la précision de mesure ?

La précision est de ±1 m jusqu'à 366 m, ±2 m jusqu'à 732 m, et ±0,5% au-delà de 732 m.

Le télémètre est-il étanche ?

Oui, il est étanche jusqu'à 1 mètre de profondeur pendant 30 minutes.

Comment fixer le cordon de port ?

Glissez le petit nœud coulant du cordon à travers l'œillet du boîtier, puis passez l'extrémité du cordon dans le nœud et serrez fermement.

MODE D'EMPLOI Rangemaster CRF 900 LEICA

Description des éléments

1 Oculaire avec

a. Œillère et

b. Échelle de dioptries

2 Oeillet d'accrochage

3 Touche de déclenchement de la mesure de distance

4 Optique d'émission lase

5 Lentille d'objectif

6 Couvercle du compartiment de pile

7 Compartiment de pile

Produit livré

- Télémètre

- 1 pile au lithium 3V type CR2

- Cordon de port

- Sac Cordura

- Carte de Garantie

LEICA RANGEMASTER CRF 800

No. de Code 40 513 (version en mètres)

No. de Code 40 514 (version en yards)

LEICA RANGEMASTER CRF 900

No. de Code 40 518 (version en mètres)

No. de Code 40 517 (version en yards)

LEICA RANGEMASTER CRF 1200

No. de Code 40 527 (version en mètres)

No. de Code 40 523 (version en yards)

Avant-propos

Le nom Leica est dans le monde entier synonyme de la plus grande qualité optique, de la précision mécanique à toute épreuve et pour une longue durée d'utilisation. Nous vous souhaitons beaucoup de plaisir et de réussite avec vos nouvelle Leica Rangemaster CRF. Ce télémètre émet des impulsions infrarouge invisibles à l'œil et calcule la distance à l'objet en fonction du signal résiduel réfléchi, à l'aide de son microprocesseur intégré. Elle est équipée d'une excellente optique de visée à grossissement 7x qui permet d'effectuer un relevé même dans des conditions d'utilisation défavorables, et est performante et facile à utiliser. Pour pouvoir maîtriser de manière optimale toutes les fonctions de ce télémètre Laser polyvalent de haute-qualité, veuillez lire tout d'abord attentivement la présente notice d'utilisation.

Avertissement

Pour prévenir d'éventuelles lésions oculaires, éviter, comme avec toute lunette d'approche, d'observer directement des sources de lumières vives avec le Leica Rangemaster CRF.

Table des matières

Description des éléments....26

Produit livré....26

Avant-propos....26

Recyclage des appareils électriques et électroniques....27

Fixation du cordon de port 28

Insertion et changement de la pile ....28

Etat de charge de la pile....29

Utilisation avec ou sans port de lunettes......30

Réglage dioptrique....30

Mesure de distance....30

Fonction de balayage par scanner ....31

Portée de mesure et précision ....32

Entretien/nettoyage....33

Que faire quand....34

Caractéristiques techniques....35

Leica Akademie....36

Leica dans l'Internet....36

Service d'information Leica....36

Service après-vente Leica ....36

Recyclage des appareils électriques et électroniques

(valable pour l'UE et les autres pays européens ayant un système de collecte sélectif)

Cet appareil contient des composantes électriques et électroniques et ne doit pas être jeté avec les ordures ménagères! Il doit être déposé dans la zone de collecte de votre commune. Cette opération est gratuite pour vous. Prière de retirer au préalable piles et/ou accumulateurs et de déposer ceux-ci dans les points de collecte prévus à cet effet, en prenant les précautions nécessaires (voir la notice d'utilisation de cet appareil). Pour plus d'informations, consultez votre commune, votre centre de dépôt des déchets local ou le magasin où vous avez acheté cet appareil.

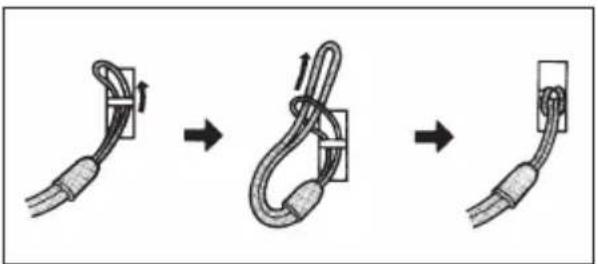

Fixation du cordon de port

Glisser le petit noeud coulant du cordon de port à travers l'oeillet du boîtier (2) de le Leica Rangemaster CRF. Passer ensuite l'extrémité du cordon de port à travers le petit noeud coulant et serrer fermement de manière à ce que la boucle ainsi obtenue soit solidement fixée autour de l'oeillet du boîtier.

Insertion et changement de la pile

Le Leica Rangemaster CRF est alimentée par une pile au lithium de 3 volts (p. ex. Duracell DL CR 2, Ucar CR 2, Varta CR 2, ou d'autres types CR 2).

1. Ouvrez le couvercle (6) du compartiment piles (7) en le faisant tourner dans le sens inverse des aiguilles d'une montre.
2. Introduisez la pile avec la borne positive vers l'avant (en fonction du marquage dans le compartiment).
3. Refermez le couvercle en le tournant dans le sens des aiguilles d'une montre.

Remarques:

• Le froid diminue la puissance de la pile. Par conséquent, à basse température, le Leica Range - master CRF doit être portée le plus près possible du corps et fonctionner avec des piles neuves.
• Retirez la pile du Leica Rangemaster CRF si vous prévoyez de ne pas les utiliser pendant une longue période.
• Les piles doivent être stockées dans un endroit sec et frais.

Attention:

• Vous ne devez jamais jeter les piles au feu, ni les chauffer, recharger, démonter ou casser.
• Ne jetez pas les piles usagées avec les ordures ménagères ordinaires, car elles contiennent des substances toxiques nuisibles pour l'environnement. Pour permettre un recyclage correct, remettez-les à un commerçant ou éliminez-les avec les déchets spéciaux dans un collecteur.

Etat de charge de la pile

Le déchargement complet de la pile est signalé par un clignotement de l'affichage des valeurs de mesure et des repères de visée. Après le premier clig -notement de l'affichage, vous avez encore la possibilité d'effectuer 100 mesures avec une diminution progressive de la portée.

Utilisation avec ou sans port de lunettes

Les utilisateurs non porteurs de lunettes de vue relèvent l'oeillère en caoutchouc (1a) en la rabattant vers le haut (comme à la livraison, figure A). Dans cette position, l'oeil est situé à la bonne distance de le Leica Rangemaster CRF. Les utilisateurs porteurs de lunettes abaissent l'oeillère en caoutchouc (figure B).

Réglage dioptrique

Le réglage dioptrique permet de régler la netteté du repère de visée sur la valeur que vous considérez comme étant la meilleure pour vous. Il vous suffit pour ce faire de relever un objet très éloigné avec le Leica Rangemaster CRF et de régler sur la netteté optimale en tournant

l'oeillère en caoutchouc (1a). Le repère de visée apparaît lorsque vous appuyez sur la touche de déclenchement (3). Vous pouvez lire la valeur réglée sur l'échelle des «+» ou des «-» (1b) de l'oeillère en caoutchouc. Le réglage dioptrique est possible jusqu'à ±3,5 dioptries selon l'acuité visuelle.

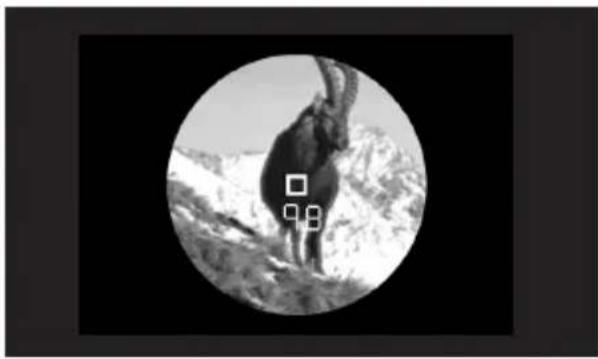

Mesure de distance

Pour mesurer la distance à un objet, le relevé effectué doit être précis. Activer pour ce faire le repère de visée en appuyant une fois sur le bouton de déclenchement (3). Après le relâchement de la touche, le repère de visée clignote encore environ 4 secondes. Si la touche est maintenue enfoncée, le repère de visée reste allumé. Pendant la période où

le repère est allumé, l'objet est relevé et une nouvelle pression sur la touche de déclenchement commande la mesure de distance et l'affichage de la valeur de mesure. Lors de la mesure, le repère de visée disparaît un court instant. Aussi longtemps que le repère de visée est allumé, vous pouvez appuyer à tout moment sur la touche de déclenchement pour lancer une nouvelle mesure. Si la distance à l'objet est inférieure à 10 mètres ou dépasse la portée, ou si l'objet n'est pas suffisamment réfléchissant, le symbole «---» s'affiche. Lors - que l'affichage s'efface, le Leica Rangemaster CRF se met automatiquement hors tension.

Fonction de balayage par scanner

Avec le Leica Rangemaster CRF, les mesures peuvent également être effectuées en mode continu. Il suffit pour cela d'appuyer à deux reprises sur la touche de déclenchement (3) et de maintenir celle-ci enfoncée lors du 2ème actionnement. L'appareil se commute sur le mode de balayage au bout de 0,5s environ et effectue ensuite des mesures permanentes. Les variations de l'affichage vous indiquent que la commutation s'est bien effectuée: une nouvelle valeur de mesure s'affiche toutes les 0,5 secondes environ. Le mode de balayage est particulièrement pratique lors de la mesure de distances jusqu'à des cibles petites et en mouvement.

Remarque:

En mode de balayage, la consommation électrique est, en raison des mesures permanentes, supérieure à celle enregistrée lors de mesures individuelles.

Portée de mesure et précision

La précision de mesure du Leica Rangemaster CRF s'élève à ±1 mètre. La portée maximale est atteinte pour des cibles particulièrement réfléchissantes et une portée visuelle de 10km.

Portée supérieure inférieure

Coleur de l'objet blanc noir

Angle avec perpendiculaire aigu l'objet

Taille de l'objet grande petite

Lumière solaire faible (nuageux) forte (soleil de midi)

Conditions claires brumeuses atmosphériques

Structure homogène hétérogène de l'objet (mur de maison) (buisson, arbre)

Par beau temps et dans le cas d'une bonne visibilité, les valeurs de précision suivantes sont valables:

Portée

CRF 800	env. 10m jusqu'à 725m
CRF 900	env. 10m jusqu'à 825m
CRF 1200	env. 10m jusqu'à 1100m
Précision	env. ±1m jusqu'à 366menv. ± 2m jusqu'à 732menv. ± 0,5% au-delà 732m

Entretien/nettoyage

Votre Leica Rangemaster CRF ne requiert aucun soin particulier. Les particules grossières, comme les grains de sable, doivent être éliminées à l'aide d'un pinceau à poils doux ou par jet d'air. Pour effacer les empreintes digitales sur les lentilles de l'objectif ou de l'oculaire, (entre autres), utiliser dans un premier temps un linge humide puis essuyer à l'aide d'une peau de chamois douce (spéciale optique) et propre ou d'un chiffon exempt de poussière.

Important:

N'exercez pas de forte pression, même lorsque vous essuyez la surface de lentilles très encrassées. Bien que la couche antireflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cri - staux de sel.

Pour le nettoyage du boîtier, utiliser exclusivement une peau de chamois humide. L'usage de chiffons secs comporte un risque de charge électrostatique. L'optique et le boîtier ne doivent en aucun cas être nettoyés avec de l'alcool ou d'autres solutions chimiques.

Chaque Leica Rangemaster CRF possède un numéro de série unique en plus de son indication de type. Notez-le bien dans votre documentation.

Attention:

L'appareil ne doit être ouvert en aucun cas!

Pièces de rechange

Si vous avez besoin de pièces de rechange pour votre Leica Rangemaster CRF, p. ex. une oeillère ou une cordon, contactez notre service aprèsvente (adresse, voir p. 36) ou votre Représentation Leica (adresses, voir Carte de Garantie).

Que faire quand ...

Défaut Cause Solution

Lors de l'observation l'image ronde a) La pupille de l'observateur des ne a) Corriger la position l'œil.n'est pas obtenue. correspond pas à la pupille de sortie b) Corriger le réglage: Les porteursde l'oculaire. de lunettes rentrent l'oeillère;b) La position d'oeillère de l'oculaire ne les observateurs sans lunettescorrespond pas à l'utilisation correcte sortent l'oeillère (voir p. 30).avec et sans lunettes.
Affichage flou La compensation dioptrique n'est Recommencer le réglage de lapas exacte		compensation dioptrique (voir p. 30)
Lors de la mesure de distancel'indication " ---" apparaît	a) La portée de mesure est dépassée ouest en-dessous de la distanceminimumb) Le degré de réflexion de l'objetest insuffisant	Vérifier les indications sur la portéede mesure (voir p. 31)
L'affichage clignote ou aucunemesure n'est possible	Pile épuisée	Remplacer la pile (voir p. 28)

Caractéristiques techniques

Grossissement 7x
Diamètre de l'objectif 24 mm
Pupille de sortie 3,4mm
Indice crépusculaire 13
Luminosité géométrique 11,8
Champ visuel (à 1.000m) / Angle objectif de vision 115m / 6,5°
Distance longitudinale de la pupille de sortie 15 mm
Type de prisme en toit
Couche anti-reflet sur les lentilles High Durable Coating (HDC ^TM )
sur les prismes couche de correction de phase P40
Compensation dioptrique	±3,5dpt.
Adaptées aux porteurs de lunettes	oui
Température de fonctionnement	-10 à 55°C
Température de stockage	-15 à 75°C
Étanchéité	pendant 30 min: étanche jusqu'à 1 m de profondeur
Matériau du boîtier / du châssis	plastique, renforcé aux fibres de carbone, peint / Aluminium moulié sous pression
Portée maximale	env. 725m (CRF 800) / env. 825m (CRF 900) / env. 1100m (CRF 1200)
Distance minimale	env.10m
Précision de mesure	env. ±1 m jusqu'à 366 m / env. ± 2 m jusqu'à 732 m / env. ± 0,5% au-delà 732 m
Affichage / Unité de mesure	DEL à 4 chiffres Disponible pour mesure en mètres ou en yards
Pile	1 pile au lithium 3V type CR2
Durée de vie de la pile	env. 2000 mesures à 20°C
Laser	invisible, inoffensif pour les yeux, conforme aux normes EN et FDA classe 1
Divergence faisceau laser	env. 0,5 x 2,5mrad
Durée de mesure maximale	env. 0,9s
Dimensions (L x H x E)	env. 75 x 34 x 113mm
Poids (piles comprises)	env. 220g
