BEDIENUNGSANLEITUNG Rangemaster CRF 900 LEICA

Anleitung / Instructions

Bezeichnung der Teile

1. 选中式

a. Auger m. sene und

b. Dioparlenskola

2 Use für Tragschennu

3 Auskostaste zur Entwicklungsmessung

- Laser-SensorOptic

a Dejelding

1. (Saherietschweckel

7 lysterietach

Lieferumfang

Entiree

1 L dhl.m Bundzeln: 35' T-p CR 2

Toreachau

C. 107567

- Ⅱππλελατα

LEICA RANGEMASTER CRF 300

Dusell Nr. 40 612 (Motor Version)

Deckell-Kr. 40 516 (Yard-Vermis

LEKA RANGEMASTER CIF 700

Dastel-Hir. 40 5-18 (Mater-Vorizon)

Bestell Nr. 40 627 (Mabel-Verzern)

Ruscll Nr. 40 622 (Yard Version)

Vonwort

Sara gestrie Kardin, sehr gehinder Kirde,

Der Kure Leue sich welt- und für beichete Qualität.

fennschurische Preis-er bei Lübers im Ziele anlageit

und anper Lebensdauer

Wir -Inschen Ipenstel Freuzie und Erfolz mit Ihrem

neuen Leiko Rangemaster CER

Dieser Entferenzwasseter sendet unschiziere und für

de 5-20, asstachte h'irata-ihuafen nui, tucnol

rellechler am Siere, anlei: in Ozek/antilennung.

1.5.10.1.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.100

Zieckli, uozestamte, de auch unter schleistigen

eich and funktionen zu beizionen.

Darnit Sie alle Abgeltelten dieses, both were van erd.

dialerikanl asocietiamnys massagrates nibc o n bry

könreg, annässen wir, ihren kurzfrist dices foliar, in

Inse

Warnhinweis

Vor macker Se, se klu rputum Famales, dan crinkan

Elck mit Ihrem Le sa Rangemasser CBF in 1916 Licht

o.eio, um auzenferturden ausz-schleßen.

2016年3月1日

Bezeichnung der Teile......u4

Lieferumfang ....u4

Vorwort ....u4

Entsorgung elektrischer und elektronischer Geräte....1

Anbringen der Trageschnur......2

Einsetzen und Auswechseln der Batterie......2

Ladezustand der Batterie....3

Verwendung mit und ohne Brille......4

Dioptrien-Ausgleich 4

Distanz-Messung 5

Scan-Betrieb....5

Messreichweite und Genauigkeit......6

Pflege/Reinigung......7

Was tun, wenn....8

Technische Daten 9

Leica Akademie 10

Leica im Internet....10

Leica Infodienst 10

Leica Kundendienst 10

Entsorgung elektrischer und elektronischer Geräte

(Gilt für die EU, sowie andere europäische Länder mit getrennten Sammelsystemen)

Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf daher nicht im normalen Hausmüll entsorgt werden!

Stattdessen muss es zwecks Recycling an entsprechenden, von den Gemeinden bereitgestellten Sammelstellen abgegeben werden. Dies ist für Sie kostenlos.

Falls das Gerät selbst wechselbare Batterien oder Akkus enthält, müssen diese vorher entnommen werden und ggf. ihrerseits vorschriftsmäßig entsorgt werden (siehe dazu die Angaben in der Anleitung des Geräts).

Weitere Informationen zum Thema bekommen Sie bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungsunternehmen, oder dem Geschäft, in dem Sie dieses Gerät erworben haben.

Anbringen der Trageschnur

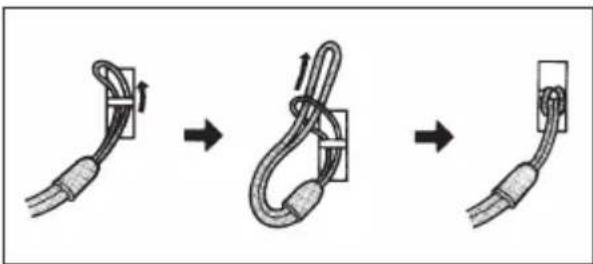

Bitte die kleine Schlaufe der Trageschnur durch die Öse (2) am Gehäuse des Leica Rangemaster CRF schieben. Dann das Ende der Trageschnur durch die kleine Schlaufe fädeln und so festziehen, dass sich die entstandene Schlinge fest um die Öse am Gehäuse legt.

Auf Zu

Einsetzen und Auswechseln der Batterie

Der Leica Rangemaster CRF wird zur Energie-versorgung mit einer 3 Volt Lithium-Rundzelle (z.B. Duracell DL CR2, Ucar CR2, Varta CR2, oder anderen CR2 Typen) bestückt.

1. Öffnen Sie den Deckel (6) des Batteriefachs (7) indem Sie ihn gegen den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt voran (entsprechend der Kennzeichnung im Batte - riefach) ein.
3. Schließen Sie den Deckel wieder durch Drehen im Uhrzeigersinn.

Hinweise:

• Kälte reduziert die Batterieleistung. Bei niedrigen Temperaturen sollte der Leica Rangemaster CRF deshalb möglichst in Körpernähe getragen und mit einer frischen Batterie betrieben werden.
• Wenn der Leica Rangemaster CRF längere Zeit nicht benutzt wird, sollte die Batterie herausgenommen werden.
• Batterien sind kühl und trocken zu lagern.

Achtung:

• Batterien dürfen keinesfalls ins Feuer geworfen, erhitzt, wieder aufgeladen, zerlegt oder aufgebrochen werden.
• Verbrauchte Batterien dürfen nicht in den normalen Hausmüll geworfen werden, denn sie enthalten giftige, Umwelt belastende Substanzen. Um sie einem geregelten Recycling zuzuführen, sollten sie beim Handel abgegeben oder zum Sondermüll (Sammelstelle) gegeben werden.

Ladezustand der Batterie

Eine verbrauchte Batterie wird durch eine blinkende Messwert- und Zielmarkenanzeige signalisiert. Nach dem erstmaligen Blinken der Anzeige sind noch mehr als 100 Messungen mit fortschreitend verminderter Reichweite möglich.

Verwendung mit und ohne Brille

Beobachter, die keine Brille tragen, lassen die Gummiaugenmuschel (1a) hochgeklappt (Bild A, Lieferzustand). In dieser Position ist der richtige Abstand des Leica Rangemaster CRF zum Auge gegeben. Beim Beobachten mit Brille wird die Gummiaugenmuschel nach unten umgestülpt (Bild B).

Dioptrien-Ausgleich

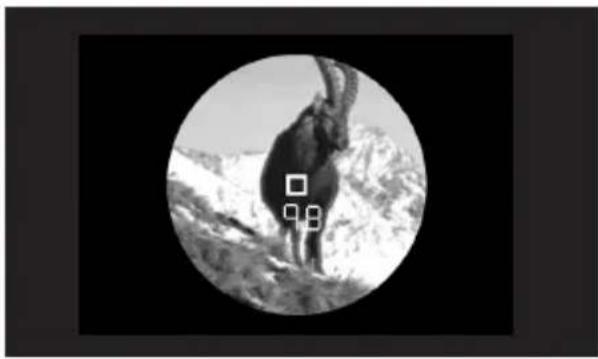

Mit dem Dioptrien-Ausgleich können Sie die Schärfe der Zielmarke auf den für Sie optimalen Wert einstellen. Einfach durch den Leica Rangemaster CRF ein weit entferntes Objekt anpeilen und durch Drehen an der Gummiaugenmuschel (1a) die Zielmarke auf optimale Schärfe einstellen. Die Zielmarke erscheint bei Druck auf die Auslösetaste (3). Den eingestellten Wert können Sie an der „+“ oder „-“ Skala (1b) auf der Gummiaugenmuschel ablesen. Ein Dioptrien-Ausgleich ist für Fehlsichtigkeiten bis ±3,5 Dioptrien möglich.

Um die Distanz zu einem Objekt zu messen, muss es genau angepeilt werden. Dazu aktiviert man die Zielmarke, indem man die Auslösetaste (3) einmal drückt. Nach dem Loslassen der Taste leuchtet die Zielmarke noch für etwa 4 Sekunden weiter. Bei gedrückt gehaltener Taste leuchtet die Zielmarke permanent. Während die Zielmarke leuchtet, wird das Objekt angepeilt und durch erneuten Druck auf die Auslösetaste die Entfernungsmessung durchgeführt und der Messwert anschließend angezeigt. Die Zielmarke geht bei der Messung kurz aus. Durch erneuten Druck auf die Auslösetaste kann jederzeit eine neue Messung gestartet werden, solange die Zielmarke noch leuchtet. Beträgt die Objektentfernung weniger als 10 Meter oder wird die Reichweite überschritten, bzw. reflektiert das Objekt ungenügend, so erscheint die Anzeige „---“. Mit dem Erlöschen der Anzeige schaltet sich der Leica Rangemaster CRF automatisch ab.

Scan-Betrieb

Mit dem Leica Rangemaster CRF kann auch im Dauerbetriebgemessen werden: Wenn die Auslösetaste (3) bei der 2. Betätigung gedrückt gehalten wird, schaltet sich das Gerät nach ca.

0,5 Sekunden in den Scan-Betrieb und führt dann permanent Messungen durch. Zu erkennen ist dies an der wechselnden Anzeige: Nach jeweils ca. 0,5 Sekunden wird ein neuer Messwert ausgegeben. Der Scan-Betrieb ist besonders praktisch bei der Messung auf kleine und sich bewegende Ziele.

Hinweis:

Im Scan-Betrieb ist der Stromverbrauch aufgrund der permanenten Messungen höher als bei Einzelmessungen.

Messreichweite und Genauigkeit

Die Messgenauigkeit des Leica Rangemaster CRF beträgt bis zu ±1 Meter. Die maximale Reichweite wird erreicht bei gut reflektierenden Zielobjekten und einer visuellen Sichtweite von etwa 10km. Die Messreichweite wird von folgenden Faktoren beeinflusst:

Reichweite höher geringer

Farbe weiß schwarz

Winkel zum senkrecht spitz

Objektiv

Objektgröße groß klein

Sonnenlicht wenig (bewölkt) viel (Mittagssonne)

Atmosphärische klar dunstig

Bedingungen

Objektstruktur homogen inhomogen(Hauswand) (Busch, Baum)

Bei Sonnenschein und guter Sicht gelten folgende Genauigkeiten:

Reichweite

CRF 800	ca. 10m bis 725m
CRF 900	ca. 10m bis 825m
CRF 1200	ca. 10m bis 1100m
Genauigkeit	ca. ± 1 m bis 366 m
	ca. ± 2 m bis 732 m
	ca. ± 0,5% über 732 m

Pflege/Reinigung

Eine besondere Pflege Ihres Leica Rangemaster CRF ist nicht notwendig. Grobe Schmutzteilchen, wie z. B. Sand sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u. ä. auf Objektiv- und Okularlinsen können mit einem feuchten Tuch vorgereinigt und mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden.

Wichtig:

Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist zwar hoch abriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden. Das Gehäuse sollte nur mit einem feuchten Leder gereinigt werden. Bei Verwendung von trockenen Tüchern besteht die Gefahr der statischen Aufladung. Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung der Optik oder des Gehäuses verwendet werden. Jeder Leica Rangemaster CRF trägt außer der Typbezeichnung seine „persönliche“ Fabrikationsnummer. Notieren Sie sich diese Nummer zur Sicherheit in Ihren Unterlagen.

Achtung:

Das Gerät darf auf keinen Fall geöffnet werden!

Ersatzteile

Falls sie einmal Ersatzteile für Ihren Leica Rangemaster CRF benötigen sollten, wie z.B. Augenmuschel oder Trageschnur, wenden Sie sich bitte an unseren Kundendienst (Adresse s. S. 10) oder Ihre Leica Landesvertretung (Adressen siehe Garantiekarte).

Was tun, wenn ...

Fehler Ursache Abhilfe

Bei der Beobachtung wird kein a) Pupille des Beobachters liegt nicht a) Augenposition korrigieren. kreisrundes Bild erreicht. in der Austrittspupille des Okulars. b) Anpassung korrigieren: Brillenträger b) Stellung der Augenmuschel entspricht knicken die Augenmuschel um; bei nicht der richtigen Benutzung mit und Beobachtung ohne Brille bleibt sie ohne Brille. hochgeklappt (s. S. 4).

Anzeige unscharf Dioptrienausgleich nicht exakt Dioptrienausgleich erneut durchführen (s. S. 4)

Bei der Entfernungsmessung a) Messbereich über- oder unterschritten Angaben zum Messbereich erscheint die Anzeige „---“ b) Reflexionsgrad des Objekts berücksichtigen (s. S. 6) unzureichend

Anzeige blinkt oder keine Messung möglich

Batterie verbraucht

Batterie auswechseln (s. S. 2)

Technische Daten

Vergrößerung 7x

Objektivdurchmesser 24 mm

Geometrische Lichtstärke 11,8

Sehfeld (auf 1.000m) / Objektiver Sehwinkel 115m / 6,5°

Austrittspupillen-Längsabstand 15 mm

Prismenart Dachkant

Vergütung auf Linsen High Durable Coating (HDC™)

auf Prismen Phasenkorrekturbelag P40

Dioptrienausgleich ±3,5dpt.

Brillenträgertauglich ja

Funktionstemperatur -10 bis 55°C

Lagertemperatur -15 bis 75°C

Wasserdichtigkeit für 30min: druckwasserdicht bis 1m Wassertiefe

Gehäuse-/Chassismaterial Kohlefaser-verstärkter Kunststoff, softlackiert / Aluminium-Druckguss

Maximale Reichweite ca. 725 m (CRF 800) / ca. 825 m (CRF 900) / ca. 1100m (CRF 1200)

Mindestentfernung ca.10m

Messgenauigkeit ca. ±1m bis 366m / ca. ±2m bis 732m / ca. ±0,5% über 732m

Anzeige/Maßeinheit LED mit 4 Ziffern / wahlweise in Meter- oder Yard-Version erhältlich

Batterie 3V/Lithium-Rundzelle Typ CR2

Batterielebensdauer ca. 2.000 Messungen bei 20°C

Laser unsichtbar, augensicher nach EN und FDA Klasse 1

Laserstrahl-Divergenz ca. 0,5 x 2,5mrad

Maximale Messdauer ca. 0,9s

Abmessungen (B x H x T) ca. 75 x 34 x 113mm

Gewicht (mit Batterie) ca. 220g

Leica Akademie

In den verschiedenen Seminaren wird dem Teilnehmer in praxisorientierter, zeitgemäßer Form die Werte-Welt der Leica und die Faszination des gekonnten Umgangs mit den Leica Produkten vermittelt. Die Inhalte sind anwendungsorientiert und bieten eine Fülle von Anregungen, Informationen und Ratschlägen für die Praxis. Nähere Auskünfte und das aktuelle Seminarprogramm sind erhältlich bei:

Leica Camera AG

Leica Akademie

Oskar-Barnack-Str. 11

D 35606 Solms

Tel: [phone]

Fax: [phone]

[e-mail]

Leica im Internet

Aktuelle Informationen zu Produkten, Neuheiten, Veranstaltungen und dem Unternehmen Leica erhalten Sie auf unserer Homepage im Internet unter:

http://www.leica-camera.de

Leica Infodienst

Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per e-mail der Leica Informations-Service:

Leica Camera AG

Informations-Service

Postfach 1180

D 35599 Solms

Tel: [phone]

Fax: [phone]

[e-mail]

Leica Kundendienst

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen der Customer Service der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Service

Solmser Gewerbepark 8

D 35606 Solms

Tel: [phone]

Fax: [phone]

[e-mail]
