MANUAL DE USUARIO Rangemaster CRF 900 LEICA

2 Ojal para el cordón de transporte
3 Tecla de disparo para medición de la distancia
4 Optica de emisor de láser
5 Lente del objetivo
6 Tapa del compartimiento de la pila
7 Compartimiento de la pila

Volumen de suministro

• Telémetro
• 1 pila de litio de 3V, tipo CR2
• Cordón de transporte
• Funda de cordura
• Tarjeta de Garantía

LEICA RANGEMASTER CRF 800

Núm. de código 40 513 (versión en metros)

Núm. de código 40 514 (versión en yardas)

LEICA RANGEMASTER CRF 900

Núm. de código 40 518 (versión en metros)

Núm. de código 40 517 (versión en yardas)

LEICA RANGEMASTER CRF 1200

Núm. de código 40 527 (versión en metros)

Núm. de código 40 523 (versión en yardas)

Prólogo

Estimado cliente,

El nombre Leica responde mundialmente de calidad óptica suprema y mecánica de precisión en combinación con extrema seguridad funcional y larga duración.

Es así que le deseamos mucho éxito y que disfrute de su nuevo telemetro Leica Rangemaster CRF. Este telé - metro emite impulsos de luz infrarroja invisibles e inofensivos para el ojo humano. Por medio de un microprocesador integrado calcula la distancia al objeto basándose en la fracción reflejada de la señal.

Está equipado con una excelente óptica de 7 aumentos que permite apuntar con seguridad incluso en condiciones difíciles, y su manejo es simple y funcional.

Le recomendamos que lea primero con atención estas instrucciones, para así poder aprovechar óptimamente todas las posibilidades que le brinda este versátil telémetro láser de alta calidad.

Advertencia:

Evite del mismo modo que en todos los instrumentos ópticos de observación, la mirada directa con su Leica Rangemaster CRF hacia fuentes de luz claras con el fin de excluir las lesiones de los ojos.

Indice

Designation de los componentes ....62

Volumen de suministro....62

Prólogo....62

Eliminación de aparatos eléctricos y electrónicos como residuos ....63

Colocar la cordón de transporte....64

Colocación y cambio de la pila ....64

Estado de carga de la pila 65

Uso con y sin gafas 66

Corrección de dioptrías....66

Medición de la distancia....67

Modo de exploración....67

Alcance y exactitud de la medida....68

Cuidados/limpieza 69

Que hacer cuando ....70

Datos técnicos....71

Leica Akademie ....72

Leica en Internet 72

Servicio de información Leica ....72

Servicio postventa Leica....72

Eliminación de aparatos eléctricos y electrónicos como residuos

(Es válido para la UE, así como para otros países europeos con sistemas de recogida separada de residuos)

Este aparato contiene componentes eléctricos y/o electrónicos y, por ello, no debe eliminarse con la basura doméstica normal! En su lugar se deberá en tregar a los centros de recogida correspondientes puestos a disposición por las comunidades con fines de reciclaje. Esto es gratuito para usted. En el caso de que el aparato incluya pilas o acumuladores recambiables, éstos deberán ser retirados previamente y, si es necesario, eliminarse por su parte conforme con las disposiciones (véase al respecto las indicaciones en las instrucciones del aparato). En su administración local, en la empresa de eliminación de residuos, o en el comercio en el que haya adquirido este aparato recibirá otras informaciones relativas al tema.

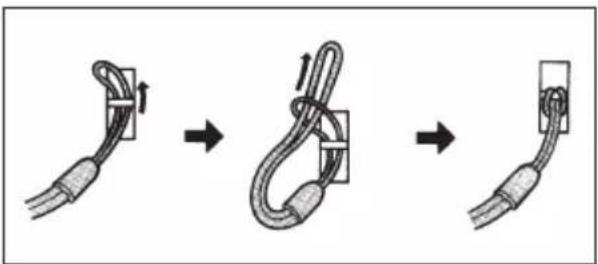

Colocar la cordón de transporte

Pase el lazo pequeño del cordón de transporte por el ojal (2) existente en el cuerpo del Leica Rangemaster CRF. Pase a continuación el extremo del cordón por ese lazo pequeño y tire de él hasta que la lazada que se ha formado quede bien apretada alrededor del mencionado ojal.

abrir cerrat

Colocación y cambio de la pila

El Leica Rangemaster CRF se suministra mediante una pila de litio de 3 voltios. (p. ej. Duracell DL CR 2, Ucar CR 2, Varta CR 2, u otros tipos CR 2).

1. Abra la tapa (6) del compartimiento de la pila (7) girando en sentido contrario al de las agujas del reloj.
2. Coloque la pila con su contacto positivo hacia delante (conforme a la marca en el compartimiento de la pila).
3. Cierre de nuevo la tapa girándola ahora en el sentido de las agujas del reloj.

Notas:

• El frío reduce la potencia de las pilas. Por esta razón, si las temperaturas son bajas debería llevar el Leica Rangemaster CRF arrimado al cuerpo, utilizándolo además con una pila nueva.
• Si el Leica Rangemaster CRF no se van a utilizar durante un tiempo prolongado, conviene sacar la pila.

Atención:

• Las pilas no deben tirarse en ningún caso al fuego, ni tampoco se pueden calentar, recargar, desarmar ni romper.
• No tire las pilas gastadas a la basura normal, ya que contienen sustancias tóxicas y contaminantes. Entregue las pilas usadas en las tiendas del ramo o en otros puntos de recogida, desde donde son incorporadas a un sistema de reciclaje.

Estado de carga de la pila

Una pila gastada es señalizada al parpadear la indicación del valor medido o de la marca de medición. Después de que la indicación parpadee por primera vez pueden realizarse aún más de 100 mediciones, si bien el alcance se reduce progresivamente.

Los observadores sin gafas dejan la copa de goma del ocular (1a, figura A) en posición levantada (estado a la entrega). En esta posición se tiene la distancia correcta entre el Leica Rangemaster CRF y el ojo.

Observadores con gafas voltean la copa de goma (figura B) hacia abajo.

Corrección de dioptrías

Con la corrección de dioptrías puede ajustar la nitidez de la marca de puntería al valor óptimo para usted. Para ello, apunte simplemente el Leica Rangemaster CRF a un objeto alejado y ajuste entonces la marca de puntería a la nitidez óptima girando el copa de goma (1a). La marca de puntería aparece presionando la tecla de disparo (3). Puede leer el valor ajustado en la escala «+» o «-» (1b) de la copa de goma del ocular. Es posible una corrección de las dioptrías para defectos de la vista de hasta ±3,5 dioptrías.

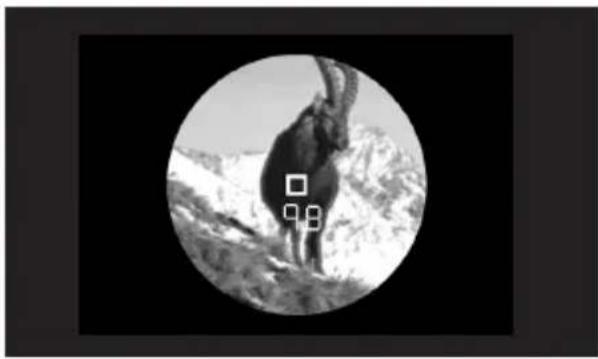

Medición de la distancia

Para medir la distancia a un objeto es necesario apuntar exactamente al mismo. A tal fin se activa la marca de puntería pulsando una vez la tecla de disparo (3). Tras soltar la tecla, la marca de puntería permanece encendida durante unos 4 segundos más. La marca de puntería está encendida permanentemente mientras se mantiene pulsada la tecla. Mientras está encendida la marca de puntería se mantiene exactamente localizado el objeto; pulsando de nuevo la tecla de disparo se mide la distancia y a continuación se visualiza el valor medido. La marca de puntería se extingue brevemente durante la medición. Volviendo a pulsar la tecla de disparo puede iniciarse en todo momento una nueva medición, mientras aún esté encendida la marca de puntería. Si la distancia hasta el objeto es inferior a 10 metros, si se sobrepasa el alcance máximo o si el objeto no refleja suficientemente la señal, aparece la indicación «---». El Leica Rangemaster CRF se desconecta automáticamente al extinguirse la indicación.

Modo de exploración

Con el Leica Rangemaster CRF también se puede medir en modo continuo. Cuando se mantiene pulsado el disparador (3) durante el 2º accionamiento, el aparato se conecta al cabo de aprox. 0,5 segundos en el modo de exploración, y entonces realiza mediciones de forma permanente. Esto se puede reconocer por la indicación variable: al cabo de aprox. 0,5 segundos respectivamente se emite un nuevo valor de medición. El modo de exploración es especialmente práctico en la medición a objetivos pequeños y en movimiento.

Nota:

En el modo de exploración, el consumo de corriente es mayor que en las mediciones individuales como consecuencia de las mediciones permanentes.

Alcance y exactitud de la medida

La exactitud de medición del Leica Rangemaster CRF es de hasta ±1metro. El alcance máximo se consigue con objetos con un buen valor de reflexión y a una distancia de visibilidad de 10km. En el alcance de la medida influyen los factores siguientes:

Alcance mayor menor

Color del objeto blanco negro

Angulo respecto de 90° agudo al objeto

Tamaño del mayor que el rayo menor que el rayo objeto de medición de medición

Luz solar poca (nublado) mucha (sol de mediodía)

Condiciones tiempo claro tiempo brumoso atmosféricas

Estructura del homogénea no homogénea objeto (pared de una casa) (arbusto, árbol)

Si brilla el sol y con buena visibilidad rigen las siguientes exactitudes:

Alcance

CRF 800	aprox. 10m hasta 725m
CRF 900	aprox. 10m hasta 825m
CRF 1200	aprox. 10m hasta 1100m
Precisión	aprox. ±1m hasta 366m
	aprox. ±2m hasta 732m
	aprox. ±0,5% mas de 732m

Cuidados/limpieza

Para su Leica Rangemaster CRF no son necesarios unos cuidados especiales.

Suciedad gruesa, como arena y similares, debería ser eliminada con un pincel de cerdas finas o soplando. Si las lentes de objetivo y oculare están sucias de huellas dactilares o similares, límpielas primero con un paño húmedo y fróte las seguidamente con una gamuza suave y limpia o con un paño que no tenga polvo.

Importante:

No ejerza demasiado presión al limpiar las superficies de las lentes muy sucias. El tratamiento antirreflexión es muy resistente a la abrasión, sin embargo puede resultar dañado debido a la arena o los cristales de sal.

El cuerpo del instrumento debería limpiarlo únicamente con una gamuza húmeda. Si utiliza paños secos hay peligro de que se formen cargas electrostáticas. No utilice alcohol ni otros productos químicos para limpiar el sistema óptico ni el cuerpo del instrumento.

Cada Leica Rangemaster CRF lleva además de la designación de modelo su número de fabricación "personal". Por su seguridad, anote dicho número en su documentación.

Atención:

No abrir el aparato bajo ningún concepto!

Piezas de repuesto

En el caso de que alguna vez necesitara piezas de repuesto para su Leica Rangemaster CRF como, p. ej. copa o cordón de transporte, diríjase a nuestro Servicio de Asistencia al Cliente (dirección, v. pág. 72) o a la representación de Leica específica de su país (para direcciones, ver la Tarjeta de Garantía).

Qué hacer cuando ...

Problema Causa Remedio

Al observar n o se consigue una a) La pupilla del observador no está en a) Corregir la posición del ojo. imagen circular sin viñetas. la pupilla de salida del ocular. b) Corregir el ajuste: Personas conb) La posición da copa del ocular on gafas voltean la copa de goma; para corresponde al correcto uso con y sin observar sin gafas se deja la copa gafas. en posición levantada (v. pág. 66).
Indicación borrosa	La graduación dióptrica no es exacta	Realizar de nuevo la graduación dióptrica (v. pág. 66)
Al medir una distancia aparece la indicación «--»	a) Campo de medición rebasado por exceso o por defectob) El grado de reflexión del objeto es insuficiente	Observar las indicaciones sobre el rango de medición (v. pág. 68)
La indicación parpadea o no es posible medir	Pila agotada	Cambie la pila (v. pág. 64)

Datos técnicos

Factor de aumento 7x

Diámetro del objetivo 24 mm

Pupila de salida 3,4mm

Factor crepuscular 13

Intensidad luminosa geométrica 11,8

Campo visual (en 1.000m) / Ángulo visual objetivo 115m / 6,5°

Distancia longitudinal de pupila de salida 15 mm

Tipo de prisma roof

Tratamiento antirreflexiónen lentes High Durable Coating (HDC ^TM )en prismas capa de corrección de fase P40

Graduación de dioptrías ±3,5dpt.

Apto para portadores de gafas si

Temperatura de funcionamiento -10 hasta 55°C

Temperatura de almacenamiento -15 hasta 75°C

Impermeabilidad al agua durante 30 min: a prueba de agua a presión hasta 1 m de profundidad de agua

Material del cuerpo / del bastidor plástico reforzado con fibras de carbono, pintado suave / fundición a presión de aluminio

Alcance máximo aprox. 725m (CRF 800) / aprox. 825m (CRF 900) / aprox. 1100m (CRF 1200)

Distancia mínima aprox. 10m

Precisión de la medición aprox. ±1m hasta 366m / aprox. ± 2m hasta 732m / aprox. ± 0,5% mas de 732m

Indicación / Unidad de medida LED con 4 cifras / se puede obtener opcionalmente como versión en metros o yardas

Pila 1 pila de litio de 3V, tipo CR2

Duración de la pila aprox. 2.000 mediciones a 20°C

Laser invisible, seguro para los ojos según EN y FDA Class 1

Divergencia de rayo láser Aprox. 0,5 x 2,5mrad

Duración máxima de la medición aprox. 0,9s

Dimensiones (A x A x P) aprox. 75 x 34 x 113mm

Peso (con pila) aprox. 220g
