Descrizione delle parti

1 Oculare con

a. Coppetta e

b. Regolazione diottrica

2 Attachi per cinghia a tracolla

3 Pulsante d'azionamento misurazione distanza

4 Ottica di trasmissione al laser

5 Lente dell'obiettivo

6 Coperchio del vano batteria

7 Vano batteria

Materiale in dotazione

- Misuratore

- 1 batteria al litio da 3V tipo CR2

– Cinghia a tracolla

– Borsa in cordura

– Certificato di Garanzia

LEICA RANGEMASTER CRF 800

No. d'ordinazione 40 513 (versione in metri)

No. d'ordinazione 40 514 (versione in yard)

LEICA RANGEMASTER CRF 900

No. d'ordinazione 40 518 (versione in metri)

No. d'ordinazione 40 517 (versione in yard)

LEICA RANGEMASTER CRF 1200

No. d'ordinazione 40 527 (versione in metri)

No. d'ordinazione 40 523 (versione in yard)

Prefazione

Gentile cliente,

Il nome Leica è ormai sinonimo in tutto il mondo di elevata qualità ottica, assoluta precisione nella meccanica e di estrema affidabilità e lunga durata. Vi auguriamo tante soddisfazioni e successo nell'uso del Vostro Leica Rangemaster CRF. Il misuratore trasmette dei raggi laser non visibili all'occhio umano e calcola la distanza dall'oggetto per mezzo di un microprocessore integrato. Il telemetro è equipaggiato con un ottimo sistema di mira a 7 ingrandimenti, il quale permette un preciso rilevamento anche nelle condizioni più difficoltàose, e ed è semplice e funzionale nell'impiego. Al fine di poter sfruttare tutte le possibilità di questo pregiato e versatile misuratore laser, si raccomanda innanzitutto di leggere queste istruzioni.

Avvertenza:

Come per ogni binocolo, anche con Leica Rangemaster CRF evitare l'osservazione diretta delle sorgenti luminose per evitare lesioni agli occhi.

Indice

Descrizione delle parti....50

Materiale in dotazione....50

Prefazione ....50

Smaltimento dispositivi elettrici ed elettronici ....51

Applicazione della cinghia a tracolla....52

Inserimento e sostituzione della batteria....52

Stato di carica della batteria....53

Utilizzo con o senza occhiali....54

Regolazione diottrica....54

Misurazione della distanza ....55

Modalità di scansione....55

Portata di misura e precisione....56

Cura e manutenzione....57

Ricambi 57

Che cosa fare se....58

Dati tecnici....59

Leica Akademie....60

Leica in Internet 60

Servizio informazioni Leica....60

Servizio assistenza clienti Leica 60

Smaltimento dispositivi elettrici ed elettronici

(Vale per l'UE e per gli altri paesi europei con sistemi di raccolta differenziata)

Il presente dispositivo contiene componenti elettrici e/o elettronici. Di conseguenza non può essere smaltito come normale rifiuto domestico.

Deve invece essere depositato per essere riciclato negli appositi centri di raccolta allestiti dalle autorità municipali. Per voi lo smaltimento è gratuito.

Qualora il dispositivo contenga batterie sostituibili o ricaricabili, queste devono essere rimosse ed eventualmente smaltite in conformità alle normative vigenti (ved. a riguardo quanto riportato nelle Istruzioni per l'uso del dispositivo).

Ulteriori informazioni sull'argomento possono essere ottenute presso l'amministrazione

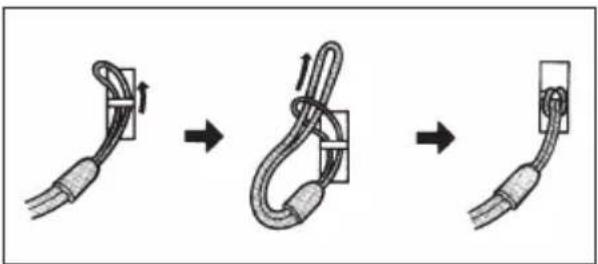

Applicazione della cinghia a tracolla

Spingere il passante piccolo della applicazione della cinghia a tracollaattraverso l'occhiello fissato (2) al corpo del Leica Rangemaster CRF. Dopodiché infilare l'estremità della Applicazione della cinghia a tracolla attraverso il passante piccolo e stringerla in modo tale che il cappio formatosi chiuda saldamente l'occhiello.

ap rire chidere

Inserimento e sostituzione della batteria

Il Leica Rangemaster CRF viene utilizzata una batteria al litio da 3 Volt (ad es. Duracell DL CR 2, Ucar CR 2, Varta CR 2, o altri tipi CR 2).

1. Aprire il coperchio (6) del vano batterie (7) ruotandolo in senso antiorario.
2. Inserire la batteria con il polo positiva rivolta in avanti (come indicato nel vano batterie).
3. Chiudere nuovamente il coperchio avvitandolo in senso orario.

Nota:

• Le basse temperature riducono il rendimento della batteria. Pertanto, in tali condizioni il Leica-Rangemaster CRF dovrebbe essere portato vici-no al corpo ed essere utilizzato con una batteria carica.
• Rimuovere la batteria se non si utilizza il Leica Rangemaster CRF per lunghi periodi di tempo.
• Conservate sempre le batterie in un luogo fresco e asciutto.

Attenzione:

• Le batterie non devono assolutamente essere gettate nel fuoco, surriscaldate, ricaricate, aper-te o smontate.
• Non gettare le batterie usate nei normali rifiuti domestici, contengono sostanze tossiche inquinanti. Queste devono essere depositate negli appositi contenitori presso il Vostro rivenditore oppure presso i centri di raccolta rifiuti speciali.

Stato di carica della batteria

Una batteria scarica viene segnalata per mezzo di un segnale lampeggiante nel mirino. Dopo il primo lampeggio dell'indicatore a «led» sono possibili ancora oltre 100 misurazioni con un raggio d'azione progressivamente in riduzione.

Utilizzo con o senza occhiali

Gli osservatori che non portano occhiali lascino l'oculare di gomma (1a) ribaltato verso l'alto (stato di consegna, figura A). In questa posizione si ottiene inoltre la corretta distanza del Leica Rangemaster CRF dall'occhio.

Gli osservatori con occhiali ribaltino l'oculare di gomma (figura B) verso il basso.

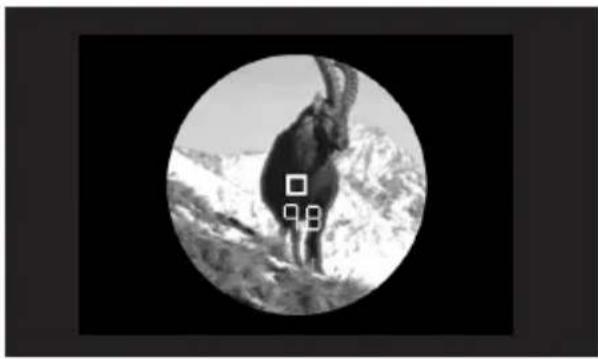

Regolazione diottrica

E' possibile regolare la focalizzazione del mirino ad un ottimo valore individuale. Inquadrare semplice-mente un oggetto distante con il Leica Rangemaster CRF e regolare la focalizzazione girando l'oculare di gomma (1a). Il collimatore compare premendo il tasto di azionamento (3). Il valore regolato può essere letto nella scala «+» o «-» (1b) sull'oculare. La compensazione delle diottrie è possibile per disturbi visivi fino a ±3,5 diottrie.

Misurazione della distanza

Per misurare la distanza da un oggetto è necessaria una precisa inquadratura. Attivare a tal fine il mirino premendo una volta il pulsante d'azionamento (3).

Dopo aver rilasciato il pulsante, per circa 4 secondi rimane ancora illuminato il mirino. Mantenendo premuto il pulsante, il mirino rimane illuminato permanentemente.

Mentre rimane illuminato il mirino, viene rilevato l'oggetto e premendo di nuovo il pulsante, viene rilevata la distanza e la visualizzazione del valore.

Durante la misurazione si spegne brevemente il mirino. Premendo nuovamente il pulsante, si può iniziare in qualsiasi momento una nuova misurazione.

Se la distanza dell'oggetto corrisponde a meno di 10 metri, o nel caso venisse oltrepassato il raggio d'azione, ovvero insufficiente riflessione dell'oggetto, viene visualizzato «---». Dopo lo spegnimento di questa indicazione, il Leica Rangemaster CRF si disinserisce automaticamente.

Modalità di scansione

Con il Leica Rangemaster, è possibile eseguire misurazioni anche a regime continuo. Tenendo premuto il pulsante di scatto (3) alla 2° pressione, dopo circa 0,5 secondi l'apparecchio attiva la modalità di scansione ed esegue costantemente misurazioni. Sul display compaiono indicazioni alternate: dopo rispettivamente 0,5 secondi, viene indicato un nuovo valore misurato. La modalità di scansione è particolarmente utile nella misurazione di oggetti di piccole dimensioni e in movimento.

Nota:

Nella modalità di scansione, a causa delle misurazioni permanenti, risulta un consumo di corrente superiore rispetto alle misurazioni singole.

Portata di misura e precisione

La precisione di misura dei Leica Rangemaster CRF arriva fino a ±1 metro. La portata massima si ottiene quando l'oggetto osservato riflette bene e a una distanza visiva di 10km. La portata di misura è influenzata dai seguenti fattori:

Raggio favorevoli meno favorevoli

Colore del bianco nerosoggetto

Angolo del perpendicularare appuntitosoggetto

Dimensione maggiore del fascio inferiore al fasciodel soggetto di misurazione di misurazione

Luce del sole poca (nuvoloso) molta (in pieno sole)

Condizioni serene nebbioseatmosferiche

Struttura del omogenea non omogeneasoggetto (cespuglio, albero)

In presenza di sole e buona visibilità valgono le seguenti precisioni:

Portata

CRF 800	circa 10m fino a 725m
CRF 900	circa 10m fino a 825m
CRF 1200	circa 10m fino a 1100m
Precisione	circa ±1 m fino a 366 m
	circa ± 2 m fino a 732 m
	circa ± 0,5% oltre 732m

Cura e manutenzione

I misuratore Leica Rangemaster CRF non necessita - no di particolari cure. Le particelle di sporco, come per esempio sabbia, devono essere eliminate con un pennello o con aria compressa. Le impronte digitali o simili sopra le lenti dell'obiettivo e dell'oculare possono essere pulite con un panno in microfibra specifico per tutti gli elementi ottici Leica.

Importante:

Anche quando si strofinano le superfici molto sporche delle lenti, evitare di esercitare una pressione elevata. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione ma può comunque essere danneggiato dalla sabbia o dai cristalli di sale.

Il corpo deve essere pulito con un panno di daino umido. Nell'uso di panni asciutti persiste il pericolo di cariche elettrostatiche. Non utilizzare mai alcool o altre soluzioni chimiche per la pulizia dei sistemi ottici o del corpo.

Sul Leica Rangemaster CRF oltre alla denominazione del modello è indicato il numero di fabbricazione "personale". Per sicurezza annotare il numero nella documentazione del binocolo.

Attenzione:

L'apparecchio non può essere aperto in nessun caso!

Ricambi

Per richiedere i ricambi per il Vostro Leica Rangemaster CRF, quali conchiglie oculare o cinghia a tracolla rivolgersi al nostro Servizio di assistenza (per l'indirizzo vedere a pag. 60) o al Centro di rappresentanza Leica del proprio paese (per gli indirizzi consultare il Certificato di Garanzia)

Che cosa fare se ...

Errore Causa Rimedio

Nell'osservazione zione non si ottiene un'immagine rotonda. coincide con la pupilla di uscita dell'oculare. ribaltino l'oculare; mentreb) La conchiglia oculare non si trova nell'osservazione senza occhiali, nella posizione corretta prevista per l'oculare deve rimanere rialzato l'uso con o senza occhiali. con o senza occhiali (vedere a pag. 54).
Indicazione non nitida La correzione diottrica non è esatta Eseguire nuovamente la correzione esatta diottrica (vedere a pag. 54)
Nella misurazione della distanza appare l'indicatore "---"	a) Distanza superiore o inferiore al campo di misurazioneb) Il livello di riflessione dell'oggetto è insufficiente	Rispettare le indicazioni sul campo di misurazione (vedere a pag. 56)
Indicatore lampeggiante o nessuna misurazione possibile	Batteria scarica	Sostituire la batteria (vedere a pag. 52)

Dati tecnici

Ingrandimento 7x
Diametro obiettivo 24 mm
Pupilla di uscita 3,4mm
Valore crepuscolare 13
Luminosità geometrica 11,8
Campo visivo (a 1.000m) / Angolo visivo obiettivo 115m / 6,5°
Distanza longitudinale tra le pupille di uscita 15 mm
Tipo di prisma a tetto
Trattamento sulle lenti	High Durable Coating (HDC ^TM )
sui prismi rivestimento per correzione di fase P40
Correzione diottrica ± 3,5 dpt.
Idoneo per portatori di occhiali	si
Temperatura di funzionamento	-10 a 55°C
Temperatura di stoccaggio	-15 a 75°C
Tenuta stagna	per 30min: a tenuta stagna fino a 1m di profondità
Materiale del corpo / dello chassis	plastica rinforzata con fibra di carbonio, verniciatura soft / Alluminio pressofuso
Portata massima	circa 725m (CRF 800) / circa 825m (CRF 900) / circa 1100m (CRF 1200)
Distanza minima di messa a fuoco	circa10m
Precisione di misura	circa ± 1 m fino a 366m / circa ± 2 m fino a 732m / circa ± 0,5% oltre 732m
Display / Unità di misura	LED a 4 cifre / disponibile nella versione in metri o yard
Batteria	1 batteria al litio da 3 V tipo CR 2
Durata delle batteriea	circa 2.000 misurazioni a 20°C
Laser	invisibile, non dannoso per gli occhi conforme alle norme EN e FDA Class 1
Divergenza raggio laser	circa 0,5 x 2,5mrad
Durata massima di misurazione	circa 0,9s
Dimensioni (L x H x P)	circa 75 x 34 x 113mm
Peso (incl. batteria)	circa 220g

Leica Akademie

Nei diversi seminari, al partecipante viene presenta - to in forma practica e attuale il mondo Leica, nonché il fascino dell'impiego corretta die prodotti Leica. I temi sono orientati a seconda dell'impiego e offrono molteplici impulsi, informazioni e consigli sull'uso quotidiano dei prodotti. Ulteriori informazioni ed il programma attuale del seminario, inclusi i viaggi fotografici, sono in vendita presso:

Leica Camera AG, Leica Akademie

Oskar-Barnack Str. 11, D-35 606 Solms

Tel.: [phone]

Fax: [phone]

[e-mail]

Leica im Internet

Attuali informazioni sui prodotti, novità, manifestazioni e l'impresa Leica si possono trovare sulla nostra Home Page in Internet all'indirizzo:

http://www.leica-camera.it

Servizio informazioni Leica

Il servizo informazioni Leica risponde per iscritto, telefono o e-mail a domande tecniche rigu-ardanti l'applicazione del programma Leica:

Leica Camera AG, Informations-Service

Postfach 1180, D-35599 Solms

Tel: [phone]

Fax: [phone]

[e-mail]

Servizio assistenza clienti Leica

Per la manutenzione dei Vostri articoli Leica nonché in caso di danni, è a Vostra disposizione il Customer Service della Leica Camera AG o il centro riparazioni di una delle rappresentanze nazionali Leica (per indirizzi si veda il Certificato di Garanzia). RivolgeteVi al Vostro rivenditore autorizzato Leica.

Leica Camera AG, Customer-Service

Solmser Gewerbepark 8, D-35606 Solms

Tel: [phone]

Fax: [phone]

[e-mail]
