GEBRUIKSAANWIJZING Rangemaster CRF 900 LEICA

Notice d'utilisation / Gebruiksaanwijzing,

Benaming van de onderdelen

1 Oculair met

a. Oogschelp en

b. Dioptrieschaal

2 Oog voor draagriem
3 Activeringsknop voor afstandsmeting
4 Laser-zendoptiek
5 Objectieflens
6 Batterijvakdeksel
7 Batterijvak

Leveringsomvang

• Afstandsmeter
• 1 lithium batterij 3V type CR2
• Draagkoord
• Corduratas
• Garantiekaart

LEICA RANGEMASTER CRF 800

De naam Leica is wereldwijd bekend om de hoogste optische kwaliteit, fijnmechanische precisie bij maximale betrouwbaarheid en lange levensduur.

Met uw nieuwe Leica Rangemaster CRF wensen wij u daarom veel plezier en succes.

Deze afstandsmeter zendt onzichtbare en voor het oog onschadelijke infraroodimpulsen uit en berekent met een ingebouwde microprocessor uit het gereflecteerde signaal de afstand tot het object. De afstandsmeter is van een uitstekend 7-voudig vergrotend optiek voorzien, dat ook onder moeilijke omstandigheden een betrouwbare peiling mogelijk maakt, en is eenvoudig en functioneel te bedienen. Om alle mogelijkheden van dit hoogwaardige en veelzijdigelaserapparaat voor afstandsmeting goed te kunnen benutten, adviseren wij u eerst deze handleiding te lezen.

Inhoudsopgave

Benaming van de onderdelen ....38

Milieuvriendelijk afvoeren elektrische en elektronische apparatuur ....39

Aanbrengen van de draagkoord....40

Plaatsen en vervangen van de batterij......40

Batterijconditie ....41

Gebruik met en zonder bril....42

Dioptriecompensatie 42

Afstandsmeting 43

Scanfunctie ....43

Meetbereik en precisie....44

Onderhoud /Reiniging....45

Wat doen als....46

Milieuvriendelijk afvoeren elektrische en elektronische apparatuur

(geldt voor de EU en overige Europese landen met gescheiden inzameling)

Dit apparaat bevat elektrische en/of elektronische onderdelen en mag daarom niet met het normale huisvuil worden meegegeven!

In plaats daarvan moet het voor recycling aan door de gemeenten beschikbaar gestelde inzamelpunten worden afgegeven. Dit is voor u gratis.

Indien het apparaat verwisselbare batterijen of accu's bevat, moeten deze eerst worden verwijderd en evt. volgens de voorschriften worden afgevoerd (zie hiervoor de aanwijzingen in de handleiding van het apparaat).

Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijke instantie, uw afvalverwerkingsbedrijf of de zaak waar u het apparaat hebt gekocht.

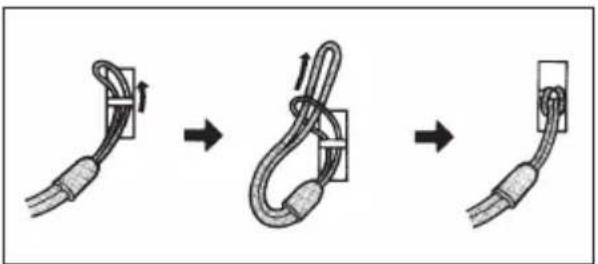

Aanbrengen van de draagkoord

De kleine lus van de draagkoord door het oog (2) van de behuizing van de Leica Rangemaster CRF schuiven. Daarna het einde van de draagkoord door de kleine lus halen en zodanig vasttrekken dat de ontstane strik vast om het oog van de behuizing zit.

Waarschuwing:

Voorkom - zoals bij elke verrekijker - met de Leica Rangemaster CRF het rechtstreeks kijken in heldere lichtbronnen om oogletsel te vermijden.

Operen Sluiten

Plaatsen en vervangen van de batterij

De Leica Rangemaster CRF wordt voor de voeding van een 3 Volt lithium-batterij (bijv. Duracell DL CR

2, Ucar CR 2, Varta CR 2, of andere CR 2-typen) voorzien.

1. Open het deksel (6) van het batterijvak (7) door dit tegen de uurwijzers in te draaien.
2. Leg de batterij met de pluscontact naar voren (overeenkomstig de markering in het batterijvak) erin.
3. Sluit het deksel weer door dit met de uurwijzers mee te draaien.

Opmerkingen:

• Kou vermindert de batterijcapaciteit. Bij lage temperaturen moet de Leica Rangemaster CRF daarom zo mogelijk in de buurt van het lichaam worden gedragen en met nieuwe batterijen worden gebruikt.
• Wanneer de Leica Rangemaster CRF langere tijd niet wordt gebruikt, moet de batterij worden verwijderd.
• Batterijen moeten koel en droog worden bewaard.

Let op:

• Batterijen mogen in geen geval in het vuur worden gegooid, verwarmd, opgeladen, gedemonteerd of opengebroken worden.
• Lege batterijen niet met het gewone afval mee- geven, want ze bevatten giftige, milieubelastende substanties. Om ze te kunnen recyclen lege batterijen bij een winkelier of verzamelpunt afgeven.

Batterijconditie

Een lege batterij wordt door het knipperen van de meetwaarde en het richtpunt gemeld. Nadat de indicatie voor het eerst knippert, zijn nog meer dan 100 metingen met steeds kleinere reikwijdte mogelijk.

Gebruik met en zonder bril

Waarnemers die geen bril dragen, laten de oogschelp van rubber (1a) omhoog geklapt (situatie bij levering, figuur A). In deze stand is dit de juiste afstand van de Leica Rangemaster CRF tot het oog. Bij het waarnemen met bril wordt de oogschelp van rubber omlaag geklapt (figuur B).

Dioptriecompensatie

Met de dioptriecompensatie kunt u de scherpte van het richtpunt op de voor u optimale waarde instellen. Gewoon door de Leica Rangemaster CRF op een ver verwijderd object te richten en door draaien van de oogschelp van rubber (1a) het richtpunt op optimale scherpte in te stellen. Het richtpunt verschijnt bij drukken op de activeringsknop (3). De ingestelde waarde kunt u op de „+” of „-” schaal (1b) op de oogschelp van rubber aflezen. Een dioptriecompensatie is voor gezichtsstoornissen tot ±3,5 dioptrieën mogelijk.

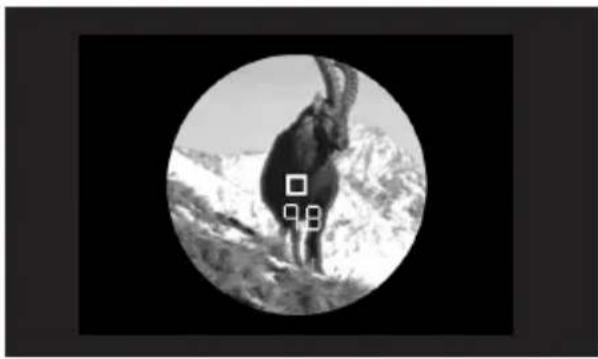

Om de afstand tot een object te meten, moet hierop precies worden gericht. Hiervoor activeert men het richtpunt door eenmaal op de activeringsknop (3) te drukken. Na het loslaten van de knop licht het richtpunt nog gedurende ca. 4 seconden op. Bij ingedrukt gehouden knop licht het richtpunt permanent op.

Terwijl het richtpunt oplicht, wordt het object gepeild en door opnieuw drukken op de activeringsknop wordt de afstandsmeting uitgevoerd en de meetwaarde vervolgens getoond. Het richtpunt gaat bij de meting even uit. Door weer op de activeringsknop te drukken kan telkens een nieuwe meting worden gestart zolang het richtpunt nog oplicht. Als de afstand tot het object minder dan 10 meter bedraagt, de reikwijdte wordt overschreden of het object onvoldoende reflecteert, verschijnt de indicatie „-“. Met het verdwijnen van de indicatie schakelt de Leica Rangemaster CRF zichzelf automatisch uit.

Scanfunctie

Met de Leica Rangemaster CRF kan ook in continu- bedrijf worden gemeten.Wanneer de ontspanknop (3) bij de tweede bediening ingedrukt wordt gehou- den, schakelt het toestel na ca. 0,5 seconde over naar de scanfunctie en voert dan permanent metin- gen uit. Dit is te herkennen aan de wisselende indi- catie: Na ca. iedere 0,5 seconde wordt een nieuwe meetwaarde aangegeven.

De scanfunctie is vooral praktisch bij de meting op kleine en bewegende onderwerpen.

Opmerking:

In de scanfunctie is het stroomverbruik op basis van de permanente metingen hoger dan bij afzonderlijke metingen.

Meetbereik en precisie

De meetnauwkeurigheid van de Leica Rangemaster CRF bedraagt minimaal ±1meter. Het maximale bereik is mogelijk bij goed reflecterende onderwerpen en een vrij zicht over 10km. Het meetbereik wordt door de volgende factoren beïnvloed:

Reikwijdte groter kleiner

Kleur wit zwart

Hoek tot object recht schuin

Grootte object groot klein

Zonlicht weinig (bewolkt) veel (middagzon)

Atmosferische helder nevelig omstandigheden

Structuur object homogeen niet homogeen (huismuur) (struik, boom)

Bij gemiddelde zonneschijn en goed zicht gelden de volgende reikwijdten en nauwkeurigheden:

Reikwijdte

CRF 800 ca. 10m tot 725m

CRF 900 ca. 10m tot 825m

CRF 1200 ca. 10m tot 1100m

Nauwkeurig- ca. ±1 m tot 366 m

heid ca. ± 2 m tot 732 m

ca. ± 0,5% bij meer dan 732 m

Onderhoud/Reiniging

Speciaal onderhoud van uw Leica Rangemaster CRF is niet nodig. Grotere vuildeeltjes als zand moeten met een haarpenseel worden verwijderd of weggeblazen. Vingerafdrukken op o.a. objectief- en oculair-lens kunnen eerst met een vochtige doek en daarna met een zacht en schoon zeemleer of pluisvrije doek worden afgeveegd.

Belangrijk:

Oefen bij het afvegen van een sterk vervuild lens - oppervlak geen grote druk uit. De coating is weliswaar zeer krasvast, maar kan door zand of zout - kristallen toch worden beschadigd.

De behuizing moet uitsluitend met een vochtig zeemleer worden gereinigd. Bij gebruik van droge doeken bestaat het gevaar van statische lading. Alcohol en overige chemische oplossingen mogen niet voor het schoonmaken van optiek of behuizing worden gebruikt.

Elke Leica Rangemaster CRF kent naast de typeaanduiding een "individueel" productienummer. Noteer dit nummer voor de zekerheid in uw documentatie.

Let op:

Het apparaat mag in geen geval worden geopend!

Reserveonderdelen

Als u eens reserveonderdelen voor uw Leica Rangemaster CRF, zoals oogschelp of een draagkoord nodig hebt, neem dan contact op met onze klantenservice (adres zie pag. 48) of de vertegenwoordiging van Leica in uw land (zie de Garantiekaart voor adressen).

Wat doen als ...

Storing Oorzaak Oplossing

Bij de observatie wordt geen a) De pupil van de waarnemer corres- a) Stand van oge corrigeren. cirkelvormig beeld bereikt. pondeert niet met de uittreepupil b) Aanpassing corrigeren: Brildragers slaan van de oculair. b)De stand van de oogschelp corres- de oogschelp om; bij observatie zonder pondeert niet met juiste gebruik met bril blijft deze omhoog geklapt en zonder bril. (zie pag. 42).

Weergave onscherp Dioptrie-compensatie is niet juist Dioptrie-compensatie opnieuw uitvoeren (zie pag. 42)

Bij de afstandsmeting verschijnt de indicatie "-- -" a) Meetbereik te hoog of te laag b) De reflectie van het object is onvoldoende Gegevens van het meetbereik in acht nemen (zie pag. 44)

Indicatie knippert of geen meting Batterij leeg Batterij vervangen (zie pag. 40) mogelijk

Technische gegevens

Vergroting 7x
Objectief-diameter 24 mm
Uittreepupil 3,4mm
Schemeringsgetal 13
Geometrische Lichtsterkte 11,8
Gesichtsveld (op 1.000m) / Objectieve observatiehoek 115m / 6,5°
Uittreepupillen lengte-afstand 15 mm
Prismasoort dakkant
Coating op lenzen High Durable Coating (HDC ^TM )op prisma's coating phasecorrectie P40
Dioptrie-compensatie	±3,5dpt.
Bridrager	ja
Bedrijfstemperatuur	-10 tot 55°C
Opslaagtemperatuur	-15 tot 75°C
Waterdichtheid	gedurende 30min: waterdicht tot 1m waterdiepte
Materiaal behuizing / chassis	koolstofvezelversterkt kunststof, zacht gelakt / Aluminiumspuitgietstuk
Maximale reikwijdte	ca. 725m (CRF 800) / ca. 825m (CRF 900) / ca. 1100m (CRF 1200)
Minimale afstand	ca. 10m
Meetnauwkeurigheid	ca. ±1m tot 366m / ca. ± 2m tot 732m / ca. ± 0,5% boven 732m
Indicatie / Eenheid	LED met 4 cijfers / naar keuze verkrijgbaar in meter- of yard-versies
Batterij	Lithium batterij 3V type CR2
Levensduur batterij	ca. 2.000 meetingen bij 20°C
Laser	onzichtbaar, oogveilig conform EN en FDA class 1
Laserstraal-divergentie	ca. 0,5 x 2,5mrad
Maximale meetduur	ca. 0,9s
Afmetingen (B x H x D)	ca. 75 x 34 x 113mm
Gewicht (met batterij)	ca. 220g
