MODE D'EMPLOI HMLCSw1PlDNR5 Homematic IP
Bedienungsanleitung S.2 Operating Manual p. 19 Mode d'emploi p. 36 Istruzioni per l'uso p. 54
Actionneur de commutation sans fil à 1 canal, adaptateur type J

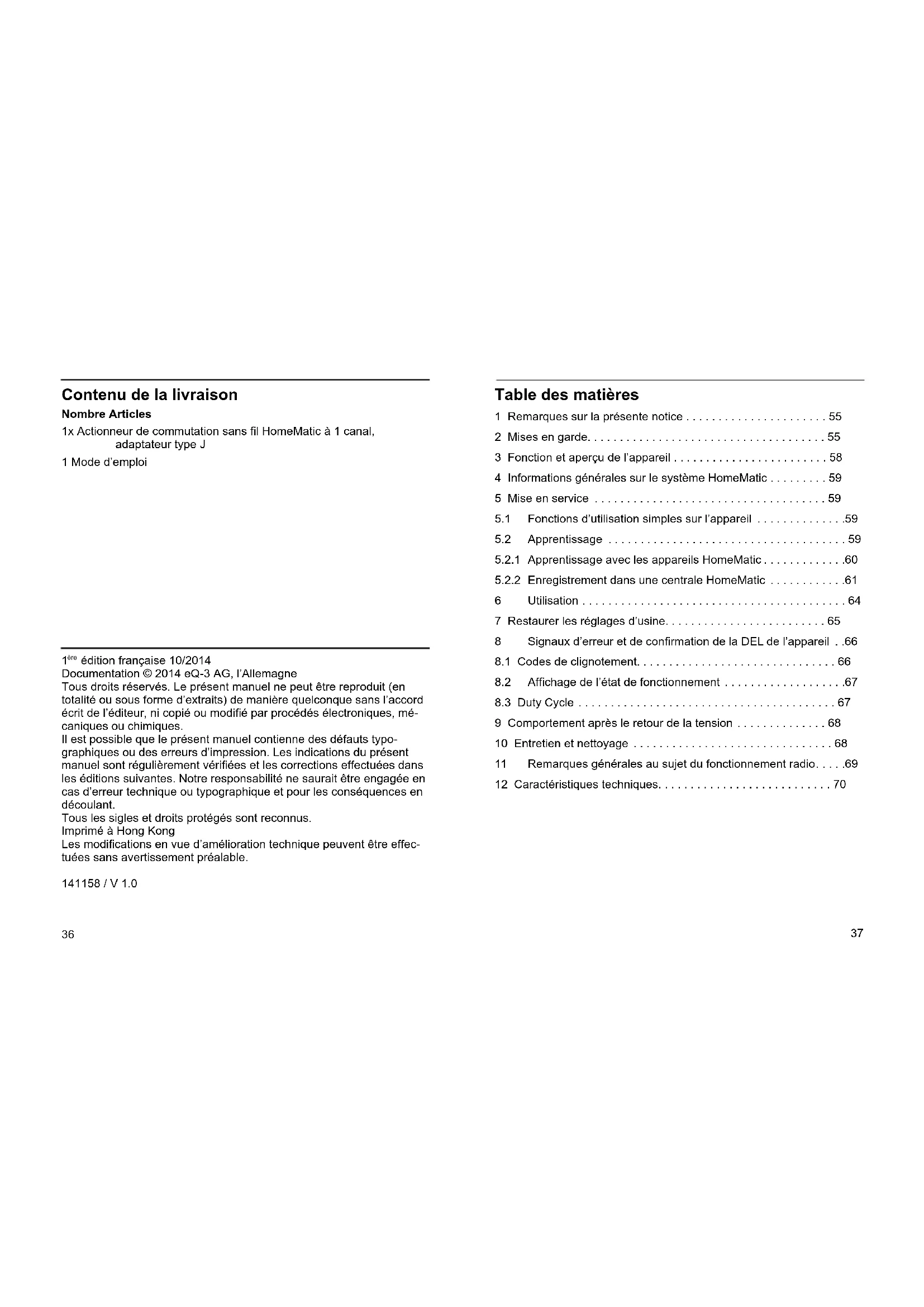

Contenu de la livraison
Nombre Articles
1x Actionneur de commutation sans fil HomeMatic à 1 canal, adaptateur type J
1 Mode d'emploi
1é édition française 10/2014
Documentation © 2014 eQ-3 AG, l'Allemagne
Tous droits réservés. Leprésent manuel ne peut être reproduit (en totalité ou sous forme d'extracts) de manière quelsconque sans l'accord écrit de l'éditeur, ni copié ou modifié par procédés électroniques, mécaniques ou chimiques.
Il est possible que leprésent manuel contienne des défauts typographiques ou des erreurs d'impression. Les indications du présence manuel sont régulièrement vérifiées et les corrections effectuees dans les éditions suivantes. Notre responsabilité ne saurait être engagée en cas d'erreur technique ou typographique et pour les conséquences en découlant.
Tous les sigles et droits protégés sont reconnus.
Imprimé à Hong Kong
Les modifications en vue d'amélioration technique peuvent être effectuees sans avertissement préalable.
141158/V1.0
Table des matieres
1 Remarques sur la presente notice 55
2 Mises en garde. 55
3 Fonction et aperçu de l'appareil 58
4 Informations generales sur le système HomeMatic 59
5Mise en service 59
5.1 Fonctions d'utilisation simples sur l'appareil 59
5.2Apprentissage 59
5.2.1 Apprentissage avec les apparéils HomeMatic 60
5.2.2 Enregistrement dans une centrale HomeMatic 61
6 Utilisation 64
7 Restaurer les réglages d'usine. 65
8 Signaux d'erreur et de confirmation de la DEL de l'appareil .66
8.1 Codes de clignotement 66
8.2 Affichage de I'etat de fonctionnement 67
8.3 Duty Cycle 67
9 Comportement après le return de la tension 68
10 Entretien et nettoyage 68
11 Remarques generales au sujet du fonctionnement radio. . . .69
12 Caracteristiques techniques. 70
1 Remarques sur la presente notice
Lisez attentivement la presente notice avant demettre les composants HomeMatic en service.Conservez la notice pour pouvoir vous y referrer ulterieurement! Si vous laissez d'autres personnes utiliser l'appareil, n'oubliez pas de leur remetre également cette notice d'utilisation.
Symboles utilisés :
Attention! Ce symbole indique un danger.
Remarque: Cette section contient d'autres informations importantes!
Remarque : Cette section contient d'autres informations importantes concernant l'utilisation de l'appareil avec la CCU2 HomeMatic.
2 Mises en garde
Notre responsabilité ne saurait être engagée en cas de dommages matériels ou de dommages aux personnes dus au maniement inapproprié ou au non-respect des consignes de sécurité. Dans de tels cas, tout droit à la garantie est annulé! Nous ne pouvons être tenus responsables des dommages indirects occasionnés!
N'ouvrez pas l'appareil. Aucune piece requérant un entretien de la part de l'utilisateur ne se troue a l'intérieur. L'ouverture de l'appareil peut provoquer un court-circuit. En cas de dysfonctionnement, renvoyez l'appareil au service après-vente.
N'utilisez pas l'appareil s'il présente des dommages extérieurs visibles, par exemple sur le boitier, les éléments de commande ou sur les connecteurs, ni s'il présente un dysfonctionnement. En cas de doute, faites vérifier l'appareil par du personnel spécialisé ou par notre service.
Pour des raisons de sécurité et d'autorisation (CE), les transformations et/ou modifications arbitraires du produit ne sont pas autorisées.
Utilisez l'appareil uniquement dans les pieces interieures. Ne l'exposez pas aux influences de l'humidité, des vibrations, d'une exposition constante au soleil ou à tout autre rayonnement de chaleur, du froid ni d'aucune charge mécanique.
L'appareil n'est pas un jouet, ne permettez pas à des enfants de jouer avec lui. Ne laissiez pas trainer le matériel d'emballage sans surveillance : les sachets/feuilles en plastique, éléments en polystyrene peuvent constituer des jouets dangereux pour les enfants.
Avant de brancher un consommateur, respectez les données techniques, y compris la puissance de commutation maximale du relais et le type de consommateur à brancher! Toutes les indications de charges se reférènt aux charges ohmiques! Ne sollicitéz l'appareil que jusqu'à la limite de puissance indiquée. Une surcharge peut détruire l'appareil, provoquer un incendie ou un accident électric.
L'appareil peut uniquement etre branché a une prise secteur facilement accessible. En cas de danger, l'appareil doit etre débranché de la prise secteur.
Utilisez l'adaptateur HomeMatic uniquement dans les prises fixes avec contact de protection et non dans les blocs multiprises ou les prolongateurs.
Ne branche pas de terminaux dans l'adaptateur HomeMatic dont la mise en marche sans surveillance pourrait provoquer des incendies ou d'autres détiériorations (fer à repasser, par exemple).
Mises en garde
Fonction et aperçu de l'appareil
De manière générale, retirez la prise du terminal de l'adaptateur HomeMatic avant de procéder à toute modification du terminal (pour changer une ampoule, par exemple).
Rangez toujours le cable de sorte à ce qu'il ne mette pas en danger les personnes et les animaux.
L'appareil ne convient pas pour la déconnexion. La charge n'est pas séparée de façon galvanique du réseau.
Nettoyez l'appareil uniquement après l'avoir débranché de la prise avec un chiffon en lin sec. En cas de saletés plus importantes, il peut être légèrement humidifié. Pour le nettoyage n'utilisez pas de produit à base de solvant. Veillez à ce qu'aucune humidité ne penètre dans l'appareil.
Toute application autre que celle déscribe dans la notice d'utilisation n'est pas conforme et entraine l'exclusion de la garantie et de la responsabilité. Il en va de même pour les modifications et les transformations. L'appareil est destiné exclusivement à une utilisation privée.
Les adaptateurs HomeMatic ne doit pas etre branches les uns après les autres.
Les apparèils disposant de blocs d'alimentation électroniques ( comme les téléviseurs ou les lampes DEL à haute tension, par exemple) ne représentent pas de charges ohmiques. Vous pouvez générer des courants de démarriage de plus de 100 A. L'allumage de ces consommateurs provoque cependant une usure prematurée de l'actionneur.
L'appareil convient uniquement pour l'utilisation dans des environnements d'habitat.
3 Fonction et aperçu de l'appareil
L'actionneur de commutation sans fil HomeMatic à 1 canal, adaptateur permet d'allumer les appareils branchés par radio. L'appareil peut se monter rapidement sans outil. Une fois branché, il est immédiatement opérationnel. Avec l'actionneur de commutation sans fil, utiliser l'appareil et procéder à l'apprentissage de plusieurs appareils HomeMatic ( comme, par exemple la télécommande radio HomeMatic) est très facile. Les appareils DEL signalent, par exemple, les états de fonctionnement et les messages d'erreur.
En connexion avec la centrale HomeMatic CCU2, l'actionneur de commutation sans fil peut être configuré individuellement par l'intémediaire de l'interface utilisateur WebUI, ce qui permet également de l'utiliser dans toute l'étendue de sa fonctionnalité. Par exemple, vous pouvez, régler la durée maximale d'allumage et d'arrêt de l'appareil ainsi qu'une durée de décalage pour la mise en marche/arrêt des consommateurs branchés.

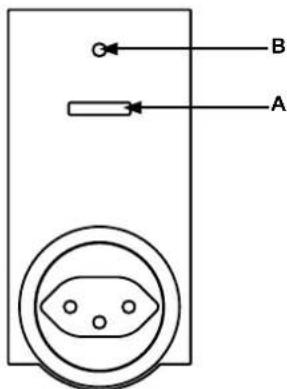

(A) - Touche canal
(B)-DEL de I'appareil
4 Informations generales sur le système HomeMatic
Cet apparéil fait partie du système de commande de la maison Homematic et travaille avec le protocole radio bidirectionnel BidCoS®. Tous les apparéils sont livrés avec une configuration standard. De plus, la fonction de l' apparéil peut être configurée par l'intermédiaire d'un programmateur et d'un logiciel. Pour en savoir plus sur l'étendue des fonctionnalités en découulant et sur les fonctionnalités supplémentaires possibles dans le système Homematic avec d'autres composants, merci de vous reférer au manuel Homematic WebUI. Vous trouvezz tous les documents techniques et mises à jour actuels dans l'espace de téléchargement sur www.homematic.com.
5 Mise en service
5.1 Fonctions d'utilisation simples sur l'appareil
- Branchez l'actionneur de commutation sans fil dans la prise.
L'appareil est immédiatement pré à l'emploi et peut être enregistré dans une centrale HomeMatic (ou dans d'autres apparèils HomeMatic).
L'appareil dispose d'une touche canal (A) pouvant etre utilisee par les consommateurs branches en exerçant une courte pression (pour allumer ou eteindre).
Pour pouvoir utiliser et configurer l'appareil dans toute l'etendue de sa fonctionnalité dans votre système HomeMatic, vous doivent d'abord procéder à un apprenticepassage (voir chapitre „5.2 Apprendissage" à la page 42).
5.2 Apprentissage
Merci de dire attentivement cette section avant de proceder à l'apprentissage.
Pour que l'actionneur de commutation sans fil puisse etre integree dans.
votresystemeHomeMaticetpaissemuniqueravecdautrescomposantsHomeMaticune telerecommanderadioHomeMatic,parexample),
ilfautd'abordprocederaI'apprentissagedeI'appareil.Vouspuvez
procederacI'aprentissagedeI'actionneurdecommutation sans fil avc
dautresappareilsHomeMaticouaveclacentraleHomeMatic.
5.2.1 Apprentissage avec les appareils HomeMatic
Si vous pouze proceder à l'apprentissage de l'actionneur de commutation sans fil avec un ou plusieurs-appareils, les deux apparciels à connecter doivent être mis en mode d'apprentissage. Pour ce faire, procédez de la manière suivante:
Lors de l'apprentissage, gardez une distance minimale de 50 cm entre les apparèils HomeMatic.
Activez d'abord le mode d'apprentissage sur l'actionneur de commutation sans fil.

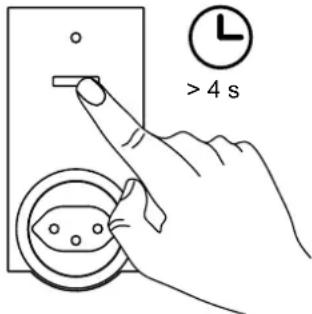

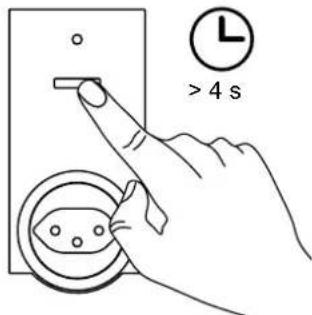

- Maintenez la touche du canal (A) enforcée pendant au moins 4 secondes. Le clignotement lent de la DEL de l'appareil (B) indique l'entrée en mode d'apprentissage. Le temps d'apprentissage est de 20 secondes max.
Mise en service
- Faites ensuite entre en apprenticessage l'appareil que vous pouze enregistrer dans l'actionneur de commutation sans fil (une telecommande radio HomeMatic, par exemple, voir illustration ci-dessous). Retirez le couvercle du compartment à batterie puis, à l'aide d'un objet pointu, enoncez brievement la touche d'apprentissage.
- Une fois l'apprentissage terminé, la DEL de l'actionneur de commutation s'était.
Une fois l'apprentissage réussi, vous pouvez allumer/éteindre l'actionneur de commutation sans fil avec une télécommande radio HomeMatic, par exemple.
En l'absence d'apprentissage, le processus d'apprentissage se désactive automatiquement au bout de 20 secondes. Si d'autres apparèils se trouvent en mode d'apprentissage, ils
seront enregistrres.
5.2.2 Enregistrement dans une centrale HomeMatic Pour pouvoir commander et configurer comportement
- vous appeareil assisté par logiciel,
- le relier directement à d'autres apparéils ou
Mise en service
- l'utiliser dans des programmes de centrale,
youdevez toutd'abordprocededarsonapprentissageavecla centrale HomeMatic.L'apprentissagede nouveaux appareils avec la centrale s'effectue par l'interneniaire de I'interfaceutilisateurHomeMatic «WebUI».
Des qu'un apparéil est enregistré dans la centrale, il ne peut plus être relié à d'autres apparéils que par l'intermédiaire de cette-ci.
Chaque apparéil peut être enregistré dans une seule centrale.
Lors de l'apprentissage, gardez une distance minimale de 50 cm entre les appareils HomeMatic et la centrale.
Pour procéder à l'apprentissage de votre apparéil à la centrale, procédez comme suit :

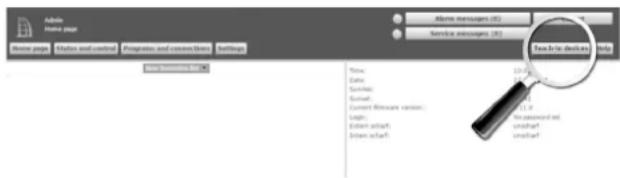

- Ouvrez l'interface utilisé WebUI dans votre navigateur. Cliquez sur le bouton « Enregistrer l'appareil » dans la partie droite de l'écran.

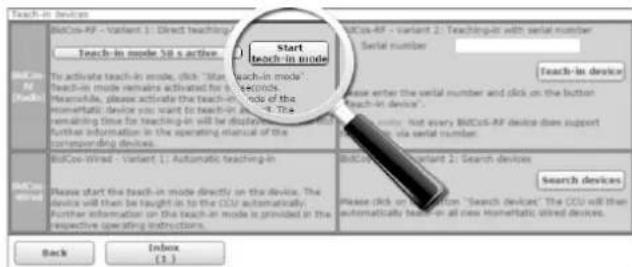

- Pour activer le mode d'apprentissage, cliquez sur « Mode d'apprentissage BidCoS-RF » dans la fenêtre suivante.
Mise en service
- Le mode d'apprentissage reste actif pendant 60 secondes. La zone d'information indique la durée d'apprentissage restante.
- Durant cette période d'apprentissage, mettez également l'actionneur de commutation sans fil en mode d'apprentissage. Maintenez la touche du canal (A) enforcée pendant au moins 4 secondes. Le clignotement lent de la DEL de l'ordinateil (B) indique l'entrée en mode d'apprentissage.
- Àprousesquelquesinstants,l'appareilnouvellementenregistre appa- rait dans la boite de reception de votre interface utiliseur. Le bouton « Boite de reception » indique combien de nouveaux appareils ont eté correctement enregistrés.
Utilisation
- Le cas échéant, procédez à l'apprentissage d'autres apparciels en répétant pour chaque apparéil les étapes précédemment décrites.
- Configurez désormais les nouveaux apparêls enregistrés dans la boîte de réception, comme indiqué dans la section « Configurer les nouveaux apparêls enregistrés »
Configurer les nouveaux apparciels enregistrés
Une fois que vous avez procédé à l'apprentissage dans la centrale HomeMatic, votre apparéil est déplaced dans la boîte de réception. Ici, votre apparéil et les canaux correspondants doivent tout d'abord être configurés pour être disponibles pour les tâches opérationnelles et de configuration. Attribuez un nom à votre apparéil et affectez-le et/ou affectez les canaux à une piece. Vous avez également la capacité de régler la durée maximaile de marche ou d'arrêt de l' apparéil ainsi qu'une durée de décalage pour la mise en marche/arrêt des consommateurs branchés.
Voupeuze ensuite commander et configurer votre apparéil par l'intermédiaire de l'interface WebUI, le relier directement avec les autres apparéils ou l'utiliser dans des programmes centraux. Vous trouverez de plus amples informations à ce sujet dans le manuel WebUI Homematic (disponible dans l'espace de téléchargement du site Internet www.homematic.com).
6 Utilisation

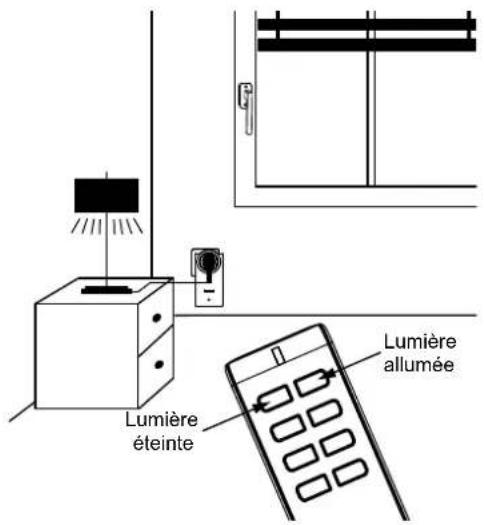

Après l'apprentissage et la configuration, vous pouvez commander l'actionneur de commutation sans fil avec une télécommande radio HomeMatic enregistrée, par exemple, et allumer ou eteindre les consommateurs branchés (voir illustration ci-dessous).
7 Restaurer les réglages d'usine
Les réglages d'usine de l'actionneur de commutation sans fil peuvent éventuellesment être restaurés manuellement. Tous les réglages et informations seront alors perdus.
Pour restaurer les réglages d'usine, procédez comme suit:

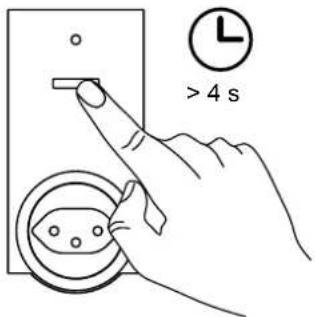

- Maintenez la touche canal (A) enforcée pendant au moins quatre secondes jusqu'à ce que la DEL de l'appareil (B) commence à clignoter lentement d'une lumière.
- Relâchéz la touche.
- Maintenez ensuite à nouveau la touche canal (A) enforcée pendant quatre secondes jusqu'à ce que la DEL de l'appareil (B) commence à clignoter rapidement d'une lumière.
Relachez la touche.
La DEL de I'appareil s'eteint. - Les paramètres d'usine de l'appareil sont désormais restaurés.
8 Signaux d'erreur et de confirmation de la DEL de l'appareil
8.1 Codes de clignotement
Les différences etats de I'actionneur de commutation sans fil sont affiches par un clignotement rouge de la DEL de I'appareil (B):
| Séquence de cli-gnotement | Signification Solution | |
| Clignotement lent Mo | de d'apprentissageactif ou étape préa-lable à la restaurationdes régliages d'usine | / |
Signaux d'erreur et de confirmation de la DEL de l'appareil
Comportement après le retard de la tension
| Clignotement rapide | Les paramètres d'usine de l'appareil sont en cours de réinitialisation. | / |
| 1 x clignotement long, 1 x clignote-ments courts | Liminé d'émission (Du-ty-Cycle) | voir chapitre ,8.3 Duty Cycle" à la page 50 |
| 1 x clignotement long, 2 x clignote-ments courts | Appareil défectueux Contactez votre revendeur. | |
8.2 Affichage de I'etat de fonctionnement
Dés que l'actionneur de commutation sans fil est allumé, la DEL de l'appareil (B) brille en continu.
Après la configuration de l'actionneur de commutation sans fil par l'intermédiaire de la centrale ou d'un utilise de programmation, la DEL de l'appareil affiche d'autres états de l'appareil (par ex. décalage de la mise en marche/arrêt et durée d'allumage/arrêt) en plus de ceux précédemment décrits.
8.3 Duty Cycle
Le Duty Cycle déscrit une limite légale régée de la durée d'émission des apparèils dans la bande de fréquence des 868 MHz. L'objet de cette règle est de garantir la fonction de tous les apparèils travaillant dans la bande de fréquence 868 MHz.
Dans la bande de fréquence de 868 MHz que nous utilisons, la durée d'émission de chaque apparéil s'élève à 1 % d'une heures (soit 36 secondes par heures). Une fois la limite de 1 % atteinte, ces apparéils ne peuvent plus émettre jusqu'à ce que cette limite de temps soit écoulée. Conformément à cette directive, les apparéils HomeMatic sont développés et fabriqués à 100 % en conformité avec les normes.
En règle générale, en fonctionnement normal, le Duty Cycle n'est jamais atteint. Dans des cas exceptionnels, lors de la mise en service ou
de la première installation d'un système, ce peut etre le cas en raison des processus d'apprentissage multiplies solicitant fort la radio. Un dépassement de la limite du Duty Cycle est affiché par un clignotement long et un clignotement court de la DEL de l'appareil et peut s'exprimer par I'absence temporaire de fonction de I'appareil. Apreesquelques instants (1 heures max.), la fonction de I'appareil est restaurée.
9 Comportement après le retour de la tension
Après le branchement de l'appareil dans une prise ou après le retour de la tension du secteur, l'actionneur de commutation effectue un autotest. Si un dernier est constaté, il sera indiqué par un clignotement de la DEL de l'appareil (voir chapitre ,8.1 Codes de clignotement" à la page 49). Cette opération se repête continuèlement et l'appareil ne reprend pas sa fonction habituelle.
Si le test s'effectue sans erreur, l'actionneur de commutation envoie un radiogramme informant de son statut. Lors du retour de la tension (apres une panne d'électricité ou un arrêt), pour que tous les actionneurs Home-Matic n'émettent pas en même temps, l'actionneur de commutation émet en décalé après un temps de retard aléatoire. Pendant ce temps, la DEL de l'appareil clignote lentement d'une lumière rouge. Si le temps de retard est très court, il est possible que le clignotement ne soit pas perceptible.
10 Entretien et nettoyage
Le produit ne requiert aucun entretien. Les réparations doivent être effectuees par un spécialiste. Nettoyez le produit avec un chiffon doux, propre, sec et non pelucheux. Pour enlever des salissures plus conséquences, le chiffon peut être légarement humidifié avec de l'eau tiède. N'utilise pas de produits nettoyants contenant des solvants susceptibles d'attaquer le boîtier et les inscriptions.
Remarques generales au sujeit du fonctionnement radio
\section*{Caracteristiques techniques}
11 Remarques generales au sujet du fonctionnement radio
La transmission radio est réalisée par une voie non exclusive, ce qui peut provoquer des interférences. D'autres perturbations peuvent être provoquées par des opérations d'allumage, des moteurs électriques ou les apparèils électriques défectueux.
La portée à l'intérieur des batiments peut être très différente de cette en champ libre. En-dehors des performances d'émission et des propriétés de réception des récepteurs, les influences environnementales comme l'hygrométrie et les données structurelles du site jouent un role important.
Si le « transfert sécurisé » (AES) est activé pour l'actionneur de commutation sans fil, cette signifie :
- un volume de communication plus élevé,
- que les groupes d'acteurs ne peuvent plus exécuter de commandes en même temps.
Vous trouverez de plus amples informations sur le transfert sécurisé (AES) sur le manuel WebU HomeMatic sur www.homematic.com.
La eQ-3 AG déclare par la présente que cet apparéil est conforme aux exigences fondamentales et autres dispositions importantes de la directive 1999/5/CE.
Vous trouvrez la déclaration de conformité intégrale sous www.homematic.com.
12 Caracteristiques techniques
Désignation synthétique de l'appareil : HM-LC-Sw1-PI-DN-R5
Tension d'alimentation: 230 V/50 Hz
Courant absorbé: 10 A max.
Puissance absorbée en mode veille:0,6 W
Type de charge: charge ohmique
Puisance de commutation maximale: 2300 W
Relais: contact de travail, 1 pole, -contact
Fréquence radio: 868,3 MHz
cycles de manœuvre: 40000 (10 A, charge ohmique
Catégorie de récepteur : SRD catégorie 2
Type portee radio en champ libre : > 100 m
Duty Cycle : < 1 % par h
Mode de fonctionnement : S1
Type de commutateur : commutateur monté individuellement Type de protection : IP20
Classe de protection : I Mode d'action : Type 1 Tension de tenue aux chocs : 2500 V
Degré d'encrassement : 2
Température ambiente : -10 °C à +35 °C
Dimensions (l x h x p) : 59 x 122 x 40 mm (sans fiche)
Poids : 162 g
Sous réserve de modifications techniques.
Consignes pour l'élimination
L'appareil ne doit pas etre elimine avec les ordures menagere ! Les appareils electroniques sont a eliminer conformement à la directive relative aux apparcels electriques et electroniques usages par les points
de collecte locaux d'appareils usages!
Informations de conformité
Le sigle CE est un sigle de libre circulation destiné uniquement aux administrations ; il ne constitue pas une garantie de caractéristiques.
Pour toute question technique concernant l'appareil, merci de contacter votre revendeur.
