MANUALE UTENTE HMLCSw1PlDNR5 Homematic IP

Attuatore radio singolo, spina intermedia tipo J

HM-LC-Sw1-PI-DN-R5

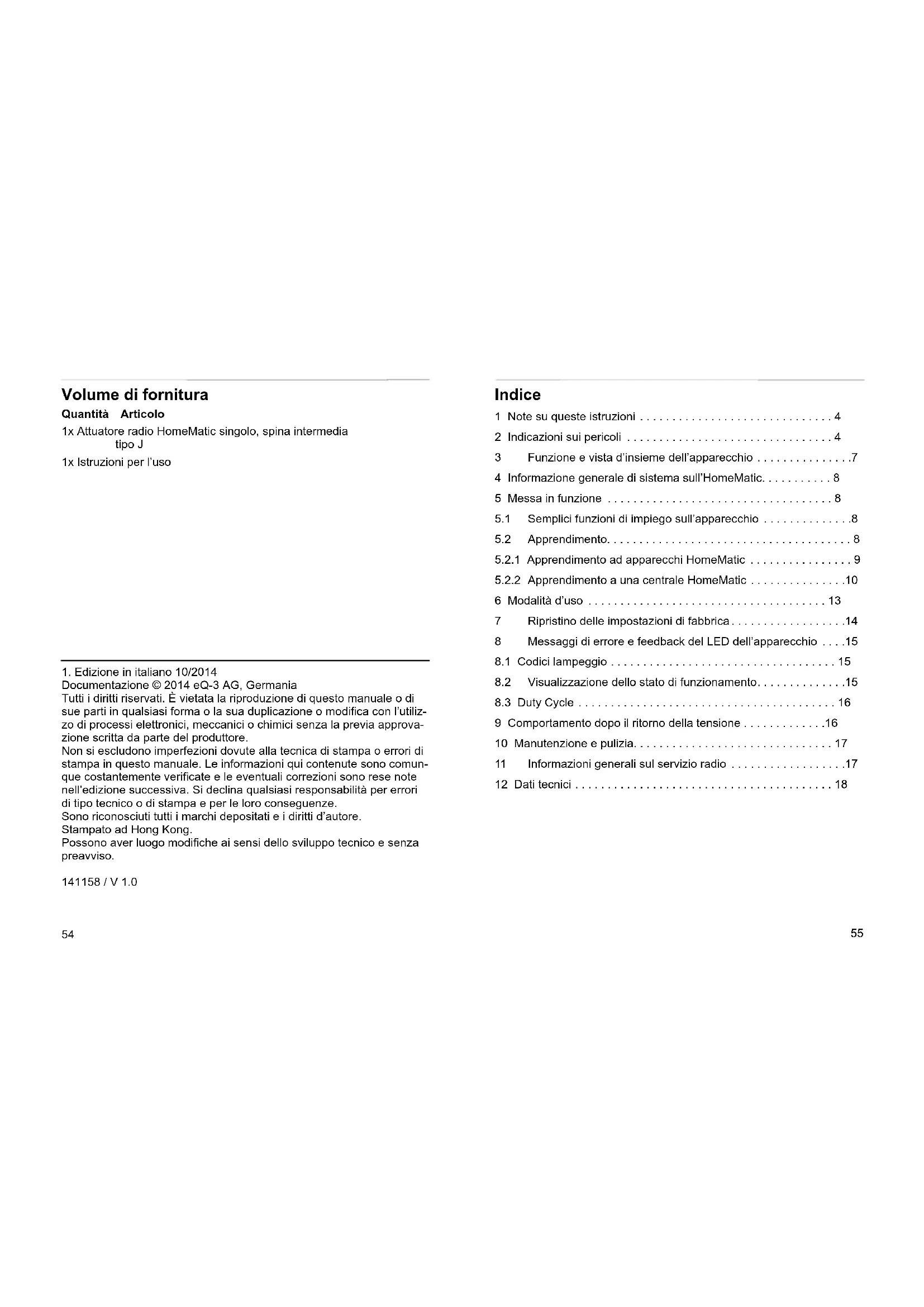

Lieferumfang

Anzahl Aktikel

1x Attuatore radio HomeMatic singolo, spina intermedia.
tipo J
1x Istruzioni per l'uso

1. Edizione in italiano 10/2014

Documentazione © 2014 eQ-3 AG, Germania

Tutti i diritti riservati. E vietata la riproduzione di quello manuale o di sue parti in qualsiasi forma o la sua duplicazione o modifica con l'utilizzo di processi elettronici, meccanici o chimici perché la previa approvazione scritta da parte del produttore.

Non si escludono imperfezioni dovute alla tecnia di stampa o erre di stampa in quello manuale. Le informazioni qui cont∉ne sono comunque costamente verificare e le eventuali correzioni sono rese note nèll'edizione successiva. Si declina qualiasi responsabilità per erre di tipo tecnico o di stampa e per le loro consequences.

Sono riconosciuti tutti i marchi depositati e i diritti d'autore.

Stampato ad Hong Kong.

Possono aver luogo modifiche ai sensi dello sviluppo tecnico e sanza preavviso.

141158/V1.0

54

#

1 Note su queste istruzioni 4
2 Indicazioni sui pericoli 4
3 Funzione e vista d'insieme dell'apparecchio 7
4 Informazione generale di sistemasull'HomeMatic. 8
5 Messa in funzione 8
5.1 Semplici funzioni di impiego sull'apparecchio 8
5.2 Apprendimento.. 8
5.2.1 Apprendimento ad apparecchi HomeMatic 9
5.2.2 Apprendimento a una centrale HomeMatic 10
6 Modalità d'uso 13
7 Ripristino delle impostazioni di fabbrica 14
8 Messaggi di erre o feedback del LED dell'apparecchio . . .15
8.1 Codici lampeggio 15
8.2 Visualizzazione dello stato di funzionamento. 15
8.3 Duty Cycle 16
9 Comportamento after it.
10 Manutenzione e pulizia. 17
11 Informazioni generali sul servizio radio 17
12 Dati tecnici 18

55

1 Note su queste istruzioni

Leggere attentamente queste istruzioni prima diMETtere in funzione i componenti HomeMatic. Conservare questo manuale per在未来 consul-tazioni! Se si affida l'utilizzo dell'apparecchio ad altre personi si pre-ga di consegnareanchequeste istruzioni per I'uso.

Simboli impiegati:

Attenzione! Qui è segnalato un pericolò.

Nota. Questo paragrafo contiene altre informazioni importanti!

Nota. Questo capitolo contiene inoltre altre importanti informazioni sull'impiego dell'apparecchio in collegamento alla centrale HomeMatic.

2 Indicazioni sui pericoli

Per danni materiali o corporali, causati da un utilizzo improprio o alla mancata osservanza delleindicazioni sui pericoli, non assumiamo alcuna responsabilità. In suddetti casi si estingue agli rivendicazione di garanzia! Per danni indiretti non assumiamo alcuna responsabilità!

Non aprire mai l'apparecchio: non contiene parti che possono essere riparate. L'apertura dell'apparecchio comaporta il pericolò di una scossa elettrica. In caso di danni inviarlo al servizio assistenza.

Non utilizzare l'apparecchio se dall'esterno siano riconoscibili danni, ad esempio sulla scatola, su elementi di controllo o sulle prese o vi sia un guasto funzionale. In caso di dubbio far controllare l'apparecchio da un technician specializzato o dal nostro servizio assistenza.

Per ragioni di sicurezza o di omologazione (CE) non sono ammesses modifiche costruttive o di altri gener del prodotto.

Impiegare l'apparecchio solo in ambienti interni e non esporlo a umidità, a vibrazioni, a irradiazioni solari permanenti o ad altre fonti di calore, al freddo e a sollecitazioni meccaniche.

L'apparecchio non è un glacattolo, evitare pertanto che bambini ne facciano un tale uso. Non lasciare incustoditi il materiale di imballaggio, le pellicole/i sacchetti di plastica, le parti di polistiro, ecc., potrebbero diventare un pericoloso glacattolo per i bambini.

Prima del collegamento di un'utenzafare attenzione ai dati tecnici,in particolare alla potenza d'interruzione massima ammessa del relle e al tipo di utenza da collegare! Tutte leindicazioni di carico si riferiscono a carichi ohmici! Caricare l'apparecchio solo fino al limite della energia indicato. Un sovraccarico cui便可 comportare la sua distruzione, un incendio o un infortunio elettrico.

L'apparecchio deve essere collegato solo a una presa di rete,. facilmente accessibile In caso di pericolo l'apparecchio va.
staccato alla presa di rete.

Impiegare la spina intermedia HomeMatic sono in prese di rete fisse con contatti di protezione, non in prese multiple o cavi di prolunga.

Non collegare appearecchi terminali alla spina intermedia HomeMatic, la cui accensione inavvertita potrebbe causare incendi o altri danni (ad esempio in un ferro da stiro).

Staccare di principio la spina dell'apparecchio da quella intermedia HomeMatic prima di apportare modifiche all'apparecchio stesso (ad esempio se si sostituisce la lampadina).

Indicazioni sui pericoli

Funzione e vista d'insieme dell'apparecchio

Posare i cavi in modo tale che non provochino situazioni di pericolo per le persone e gli animali domestici.

L'apparecchio non è idoneo all'attivazione. Il carico non è scollegato alla rete in modo galvanico.

Pulirlo solo après la rimozione dalla presa con un panno di lino asciutto, checouldessere inumidito in caso di sporco ostinato. Per la pulizia non usare detergenti che contengano solventi. Fare attenuatione che non penetrum umidita all'interno dell'apparecchio.

Qualsiasi altro impiego non descritto nelle presenti istruzioni per l'uso non è conforme alle disposizioni e comporta l'esclusione della responsabilità e la perdita dei diritti di garanzia. Questo valeanche per ricostruzioni e modifiche. L'apparecchio è stato conceito solo per uso privato.

Le spine intermedié HomeMatic non devono essere inserite una dopo l'altra.

Apparecchi con alimentatori elettronici (ad esempio tevisori o lampadine a LED ad alto voltaggio) non configurano alcun carico ohmico. Essi possono determinare correnti di transitorio superiori a 100 A. L'insertimento di tali utenze comporta una prematura usura dell'attuatore.

L'apparecchio è adatto solo all'impiego in ambienti abitativi o analoghi.

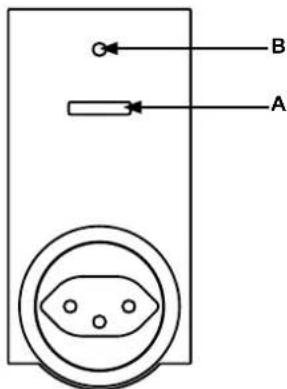

3 Funzione e vista d'insieme dell'apparecchio

L'attatatore radio HomeMatic singolo, spina intermedia consente la commutazione via radio di apparecchi collegati. L'apparecchio può essere montato rapidamente e essere impiego di attrezzzature e una volta inserito nella presa e subito pronto per l'uso. Con l'attatatore radio sono possibili si un impiego semplice sull'apparecchio, sia anche l'appendimento di più apparecchi (ad esempio telecomando radio HomeMatic). Il LED dell'apparecchio segnala ad esempio gli stati di funzionamento e i messaggi di erre.

In collegamento con la centrale HomeMatic CCU2 l'attuatore radio più essere configurato individually tramite la superficie d'impiego WebUI e più essere impiegata l'intera entità funzionale. Si sono ad esempio impostare la durata di accensione e di spegnimento dell'apprecchio e il tempo di ritardo dell'accensione e dello spegnimento delle utenze collegate.

4 Informazione generale di sistemasull'HomeMatic

Questo appearecchio è parte delsystema di comando in casa e funziona con il protocollo radio bidirezionale BidCoS®.

Tutti gli apparecchi sono forniti di una configurazione standard. La sua funzione è inoltre configurable mediante un apparecchio di programazione e software. Quale ulteriore entità di funzionamento ne risultati quali funzioni supplementari risultino nelsystema HomeMatic, nella combinazione con altri componenti, è riportato veda nel manuale HomeMatic WebUI.

Tuttla documentazione tecnica e gli update sono sempre attualizzati nel Campo di download al site www.homematic.com.

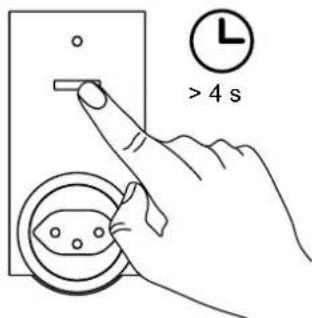

5 Messa in funzione

5.1 Semplici funzioni di impiego sull'apparecchio

• Inserire nella presa l'attuatore radio.

L'apparecchio è subito pronto per l'uso e più essere assegrato a una centrale HomeMatic (oppure ad altri apparecchi HomeMatic).

L'apparecchio è dotato di un pulsante canali (A), che con una breve pressione può essere impiegato per il lavoro (accensiono o spegnimento) di utenza collegate.

Perutilizzare e configurare I'apparecchio nella sua funzionalità completa nelsystemaHomeMatice necessario daprima eseguirne I'apprendimento (cfr.capitolo,5.2 Apprendimento"apagina 60).

5.2 Apprendimento

Leggere fino alla fine quello paragrafo prima di iniziare l'apprendimento.

Per integrare l'attuatore radio nelsystemaHomeMatice affinché possa

comunicare con altri componenti HomeMatic (ad esempio un telecomando radio HomeMatic) l'apparecchio deve essere daprima assegnato. L'attutatore radio cui si èsso associato ad altri apparecchi HomeMatic o alla centrale HomeMatic:

5.2.1 Apprendimento ad apparetti HomeMatic

Se si desidera associare l'attuatore radio a uno o più apparecchi, è necessari portare i due apparecchi da collegare nella modalità di apprendimento. Procedere nel modo seguente:

Nell'operazione mantenere una distance minima di 50 cm fra gli appearechi HomeMatic.

Attivare dapprima la modalità di appendimento sull'attuatorie radio.

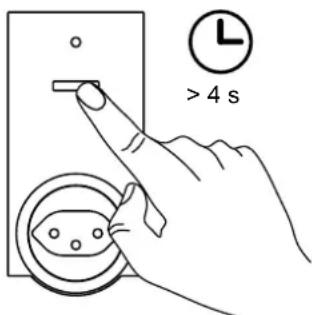

• Tenere premuto il pulsante (A) per almeno 4 secondi. Un lampeggio lento del LED dell'apparecchio (B) segnala la modalità di apprendimento. Il tempo di apprendimento ammonta a max. 20 secondi.

• Portare ora l'apparecchio, che si desidera associare all'attuatore radio (ad esempio un telecomando radio HomeMatic, v. figura che segue), nella modalità di appendimento. Togliere la copertura del vano battere e premere brevamente con un oggetto appuntito sul tasto di appendimento.

Messa in funzione

Messa in funzione

• Dopo tale procedura il LED dell'apparecchio dell'attuatore radio s spegne.

Una volta eseguito l'appendimento può essere accesso espent lo'attutatore radio, ad esempio con un telecomando radio HomeMatic.

Se l'apprendimento non viene eseguito, la relativa modalità viene ultima automaticamente dopo 20 secondi. Se altri apparecchi si trovano in tale modalità, gli stessi vengono associati.

5.2.2 Apprendimento a una centrale HomeMatic

Per comandare e configurare su base software e agevolmente

I'apparecchio.
- collegarlo direttamente ad altri appearecchi o
per poterlo usare in programmi della centrale,

è daprima necessario associario alla centrale HomeMatic. L'appren-dimento di nuovi apparentecchi alla centrale ha luogotramite la superficie d'impiogo "WebUI".

Non appena un apparecchio è associato a una centrale, mediante quest'ultima più essere collegato ad altri apparecchi.

Ogni apparecchio pud essere associato solo a una centrale.

Nell'operazione mantenere una distanza minima di 50 cm fra gli apparecchi HomeMatic e la centrale.

Per l'apprendimento dell'apparecchio alla centrale procedere nel modulo che segue:

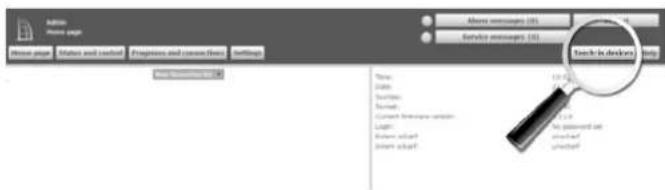

• aprire la superficie di lavoro WebUI nel navigatore. Cliccare sul pulsante "Apprendimento apparente" nel settore destro dello schermo.

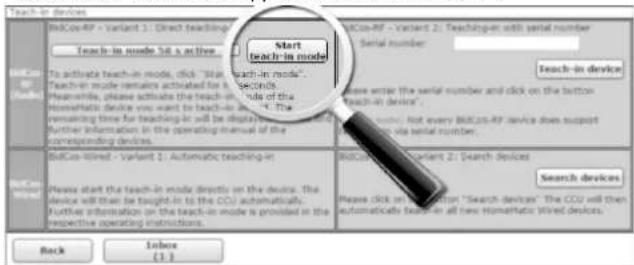

• Per attivare la modalità di apprendimento, nella finestra successiva cliccare su "Modalità di apprendimento BidCoS-RF".

• La modalità di appendimento rimane attiva per 60 secondi. Il campo delle informazioni visualizzza il tempo di appendimento restante.

Messa in funzione

Modalità d'uso

• Entro tale intervallo portareanche l'attuatore radio nella modalità apprendimento. Tenere premuto il pulsante (A) per almeno 4 secondi. Un lampeggio lento del LED dell'apparecchio (B) segnala la modalità di apprendimento.

• Dopo breve tempo compare l'apparecchio di nuovo associato nella posta in entrata della superficie di lavoro. Il pulsante "Posta in entrata" visualità quanti apparecchi sono stati associati.
• Se necessario associare altri apparetti ripetendo per ognuno di essi i passaggi precedentamente descritti.
• Configurare gli apparetti di nuovo associati nella posta in entrata come descritto nel paragrafo, "Configurazione di apparetti di nuovo associati".

Configurazione di apparecchi di nuovo associati

Dopo che l'attuatorie radio è stato associato alla centrale HomeMatic, lo"Thiss stven spostato nella "Posta in entrata". Qui I'apparecchio e i relativi canali devono essere daprima configurati in modo che siano disponibili i compiti di comando e di configurazione. Dare un nome e attribuire I'apparecchio o i canali a un locale. Si ha daprima la possibilità di impostare la durata di accensione o di spegnimento dell'apparecchio e il tempo di ritardo nell'accensione o dello spegnimento delle utenze collegate.

Successivamente l'apparecchio può essere comandato e configurato tramite la WebUI, collegato diretamente ad altri apparecchi o utilizzato in programmi della centrale. Particolari in proposo sono riportati nel manuale WebUI di HomeMatic (disponibili nel Campo di download della pagina www.homematic.com).

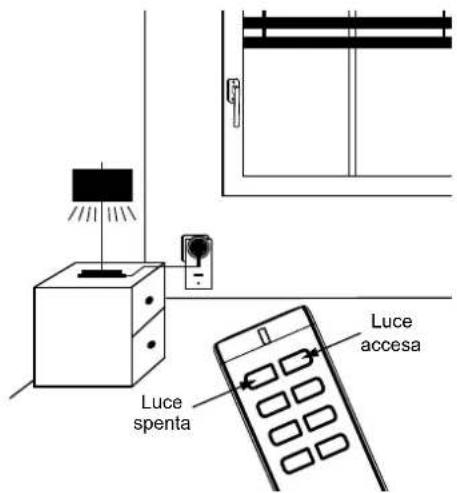

6 Modalità d'uso

Dopo l'apprendimento e la configurazione è possible comandare l'attuatore radio, ad esempio con un telecomando radio HomeMatic associato e in quello modo accendere e spegnere utenza collegate (v. figura successiva).

7 Ripristino delle impostazioni di fabbrica

Le impostazioni di fabbrica dell'attuatore radio posso sono essere ripristinate. In quello caso tutte le impostazioni e informazioni vanno perse.

Per ripristinare le impostazioni di fabbrica procedere nel modo seguente:

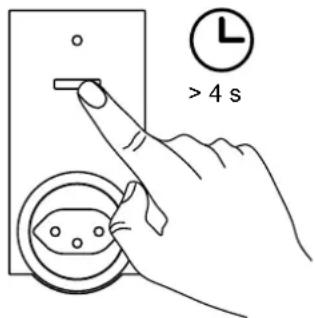

• tenere premuto il pulsante canali (A) per almeno quattro secondi fino a che il LED dell'apparecchio (B) non inizia a lampeggiare lentamente.
  Rilasciare il tasto.

• Premere di nuovo il pulsante canali (A) per quattro secondi fino a che il LED dell'apparecchio (B) non comincia a lampeggiare velocemente.
  Rilasciare it taste.
• II LED dell'apparecchio si spegne.
• Le impostazioni di fabbrica sono ora ripristinate.

8 Messaggi di erre e feedback del LED dell'apparecchio

8.1 Codici lampeggio

Diversi stati dell'attuatore radio vengono visualizzati tramite un lampeggio grosso del LED dell'apparecchio (B):

Sequenza Significato	Solutazione
Lampeggio lento Modaliità di apprendimento attiva o stadio iniziale per il ripristino delle impostazioni di fabbrica.		/
Lampeggio veloce Le impostazioni di fabbrica sono ora ripri-stinate.		/
1 x lungo, 1 x breve lampeggio	Raggiunto limite d'in-vio (Duty-Cycle)	Vedi capitolo „8.3 Duty Cycle“ a pa-gina 68
1 x lungo, 2 x breve lampeggio	Apparecchio difettoso R	volgersi al pro-prio rivenditore specializzato.

8.2 Visualizzazione dello stato di funzionamento

Non appena l'attuatore radio è acceso, il LED dell'apparecchio (B) émette una luce continua.
Dopo la configurazione dell'attuatore radiotramite la centrale o un tool di programmazione il LED dell'apparecchio,oltre a quelli descritti, visualizza gli ulteriori statidi dell'apparecchio (ad esempio ridardo nell'accensione e dello spegnimento e durata degli stessi).

8.3 Duty Cycle

Il Duty Cycle descive una limitazione del tempo di trasmissione, regolata per legge, di apparecchi nella gamma 868 MHz. Scopo di esta regolazione è quello di garantire il funzionamento di tutti gli apparecchi nel Campo 868 MHz.

Nel Campo di frequenza 868 MHz da moi utilizzato il tempo massimo di trasmissione di agli apparecchioammontaaill' 1 % di un'ora (quindi 36 secondi in un'ora). Al raggiungimento del limite di 1 % gli apparecchi non devono più trasmettere fino a che non è trascorsa la limitazione di tempo. In conformità a但这a direttiva, gli apparecchi HomeMatic vengono sviluppati e prodotti al 100% conformi alle norme.

Nel funzionamento normale il Duty Cycle di regola non viene raggiunto. Questo può tuttavia accadere in casi singoli alla messa in esercizio o alla prima installatione di unsystema acause di processi di apprendimento amplificati o intensità radio. Un superamento del limite del Cycle Limits viene visualizzato da un lampeggio, una volta lungo, una volta breve, del LED dell'apparecchio e può manifestarsi con una funzione momentaneamente mancante dell'apparecchio. Dopo breve tempo (max. 1 secondo) la funzione è ripristinata.

9 Comportamento dopo il ritorno della tensione

Dopo aver inserito l'apparecchio in una presa o dopo il ritorno della tensione di rete, l'attuatorie radio esegue un autotest. Qualora sa rilevato un erre, ci è segnalato dal lampeggio del LED dell'apparecchio (v. capitolo .8.1 Codici lampeggio" a pagna 67). Questo si ripete di continuo e l'apparecchio non inizia la sua funzione vera e propria.

Se il test è eseguito sansa rilevare erroni, l'attutatore invia un telegramma via radio con la sua informazione di stato. Affinché al ritorno della tensione (ad esempio dopo una caduta di tensione di rete o uno spegnimento) non tutti gli attuatori HomeMatic procedano contemporaneamente a un invio, prima di tale invio l'attutatore radio attende un tempo casuale di ritardo. In quello frangente il LED dell'apparecchio lampeggia lentamente in grosso. Se il tempo di ritardo è molto breve, il lampeggio è appena percettibile.

10 Manutenzione e pulizia

Il prodotto èswana manutenzione. In caso di riparazione rivolgersi ad un technique specializzato. Pulire la stazione con un panno morbido, pulito, asciutto eswana peluzzi. Per rimuovere segni di sporco maggiori si può inumidire leggermente il panno con acqua tiepida. Non utilizzato detergenti a base solvente che potrebbero danneggiare l'involucro di plastica e le iscrizioni della stazione.

11 Informazioni generali sul servizio radio

La trasmissione radio avviene su un canale di trasmissione non esclusivo; non si possono pertanto escludere segnali di disturbo. Altri disturbi sono essere causati da processi di commutazione, da elettromotori o da apparecchi elettrici difettosi.

La portata all'interno di edifici cui sono molto diversa da那一 alla all'aria aperta. Oltre alla prestazione di trasmissione e alle caratteristiche di ricezione del ricevitore, hanno un ruolo molto importante anc di fatti climatici, come p.e. l'imidità, oppure le condizioni architettoniche in luogo.

Se nell'attuatore radio viene attivata la "Transmissione sicura" (AES) ciò significata:

• magiore disponibilità di communicates,
• i gruppi attuatori non possono più eseguire comandi contemporaneamente.

Altre informazioni sulla trasmissione sicura (AES) sono riportare nel manuale WebUI di HomeMatic al site www.homematic.com.

Con la presente la eQ-3 AG dichiara che questo appearecchio è conforme ai requisiti base e alle altre prescrizioni rilevanti della normativa 1999/5/EG.

La dichiarazione di conformità completa può essere consultata al sito www.homematic.com.

Dati tecnici

Dati tecnici

12 Dati tecnici

Contrassegno dell'apparecchio: HM-LC-Sw1-PI-DN-R5

Tensionedi alimentazione: 230V / 50Hz

Corrente assorbita 10 A max.

Potenza assorbita nel funzionamento a riposo: 0,6 W

Tipodi carico: carico ohmico

Potenza di interruzione massima: 2300 W

Relè: contatto di chiusura, a 1 polo, contatto μ

Radiofrequency: 868,3 MHz

Periodicità avviamento: 40000 (10 A, carico ohmico)

Categoria di ricezione: SRD category 2

Portata radio tipica all'aperto: >100 m

Duty Cycle: < 1% per h

Modalità operativa: S1

Tipodi interruptore: interruptore montato independente

Tipodi protezione: IP20

Classe di protezione:

Mododi azione: Tipo 1

Tensione di tenuta a impulso: 2500 V

Grado di contaminazione:

Temperatura ambiente: -10 °C fino a +35 °C

Dimensioni (L x A x P): 59 x 122 x 40 mm (senza spina)

Peso: 162g

Con riserva di modifiche tecniche.

Indicazioni di smaltimento

Non smaltire l'apparecchio con i rifiuti domestici! Gli apparecchi elettronici devono essere smaltiti in conformità con la normativa sugli apparecchi elettrici ed elettronici usati ed essere consegnati presso un apposto centro di raccolta.

Dichiarazione di conformità

Il marchio CE è un contrassegno del mercato libero che si riva- volge esclusivamenteagli enti ufficiali e che non rappresenta una garanzia delle caratteristiche.

In caso di domande tecniche sull'apparecchio, si prega di rivolvergsi al proprio rivenditore specializzato.
