MANUALE UTENTE HmIP-DLD-S Homematic IP

IT Istruzioni per l'installazione e l'uso

1 Fornitura 68
2 Indicazioni su queste istruzioni.... 68
3 Indicazioni di pericolo.... 68
4 Funzioni e vista d'insieme dell'apparecchio 69
5 Informazioni generali sul sistema....70
6 Messa in funzione 70

6.1 Requisiti della porta e del cilindro di chiusura 70
6.2 Accoppiamento....71

7 Montaggio....73

7.1 Montaggio sul cilindro della serratura....73

8 Modalità d'uso 75

8.1 Comando tramite smartphone 75
8.1.1 Modalità di funzionamento 75
8.2 Comando sull'apparecchio....75
8.3 Funzionamento di emergenza 76

9 Sostituzione delle batterie 76

10 Risoluzione dei guasti 77

10.1 Batterie scariche 77
10.2 Comando non confermato....78
10.3 Duty Cycle 78
10.4 Codici di errore e sequenze di lampeggio 79

11 Ripristino delle impostazioni di fabbrica 80
12 Manutenzione e pulizia....80
13 Informazioni generali sul funzionamento via radio 81
14 Smaltimento....81
15 Dati Tecnici....82

1 Fornitura

1x Attuatore per serratura

1x Piastra di montaggio

1x Chiave esagonale

2x Viti per legno 3,0 x 20 mm

3x Batterie LR6/mignon/AA da 1,5 V

1x Istruzioni per l'uso

2 Indicazioni su queste istruzioni

Leggere attentamente queste istruzioni prima di mettere in funzione i dispositivi Homematic IP. Conservare questo manuale per poterlo consultare anche in futuro! Se l'utilizzo dell'apparecchio viene affidato ad altre persone, consegnare anche queste istruzioni per l'uso.

Simboli utilizzati:

Attenzione! Nei punti con questo simbolo viene segnalato un pericolo.

Nota. Questo paragrafo contiene altre informazioni importanti!

3 Indicazioni di pericolo

Non aprire mai l'apparecchio. Questo apparecchio non contiene parti che possano essere riparate dall'utente. In caso di guasto, fare controllare l'apparecchio da un tecnico specializzato.

Non utilizzare l'apparecchio se dall'esterno sono riconoscibili danni, ad esempio sulla scatola o su elementi di controllo, e se è

presente un guasto funzionale. In caso di dubbi far controllare l'apparecchio da un tecnico specializzato.

Per ragioni di sicurezza o di omologazione (CE) non sono ammesse modifiche costruttive o di altro genere del prodotto.

Impiegare l'apparecchio solo in ambienti interni e non esporlo a umidità, polvere, vibrazioni, raggi solari permanenti o ad altre fonti di calore, freddo e sollecitazioni meccaniche.

Questo apparecchio non è un giocattolo! Non consentire ai bambini di giocare con l'apparecchio. Non lasciare incustodito il materiale dell'imballaggio. Le pellicole e i sacchetti di plastica, le parti di polistirolo, ecc. possono essere fonte di pericolo per i bambini.

Utilizzare solo cilindri di chiusura con funzione di emergenza e di pericolo. Questi cilindri, infatti, possono essere bloccati/sbloccati con una chiave dall'esterno anche se è inserita una chiave all'interno.

Portare sempre con sé la chiave della serratura o lasciarla in un luogo che possa essere raggiunto anche in caso di un guasto al sistema.

Durante il montaggio fare attenzi- one a non rimanere con le dita impigliate nel cilindro della chiave. Prima del montaggio rimuovere

eventualmente le batterie.

L'apparecchio è adatto solo all'impiego in ambienti a uso abitativo o analoghi.

Qualsiasi impiego diverso da quello descritto nelle presenti istruzioni per l'uso non è conforme alle disposizioni e comporta l'esclusione di responsabilità e la perdita dei diritti di garanzia.

Nell'ambito della responsabilità civile di prodotto la ditta eQ-3 AG non risponde dei danni indiretti che possono insorgere durante l'utilizzo dell'attuatore per serratura, ad es. dovuti all'intervento di un fabbro o simili.

4 Funzioni e vista d'insieme dell'apparecchio

Il dispositivo Homematic IP Attuatore per serratura consente di togliere il blocco, chiudere a chiave e aprire le porte con serratura a cilindro grazie a un comodo sistema di azionamento a motore. La chiave inserita nella serratura viene girata dall'attuatore per serratura, perciò il meccanismo di chiusura a chiave e sblocco della porta funziona allo stesso modo di quando la porta viene chiusa normalmente con la chiave. L'attuatore per serratura è un dispositivo universale che può essere utilizzato per tutte le porte con cilindri di chiusura standard.

La porta può essere comodamente chiusa a chiave e sbloccata dall'interno e dall'esterno utilizzando lo smartphone, grazie all'app gratuita Homematic IP, oppure tramite un dispositivo Homematic IP collegato, ad es. un telecomando Homematic IP.

L'app consente anche di programmare il dispositivo e di visualizzare lo stato della porta in quel momento. Inoltre, consente di controllare l'ingresso in maniera ottimale e di chiudere comodamente la porta tramite temporizzatore con programmi settimanali flessibili e profili di accesso personalizzati.

Dall'interno l'attuatore per serratura può essere anche comandato direttamente dall'apparecchio tramite due tasti o una manopola per situazioni di emergenza.

Questo dispositivo funziona con alimentazione a batteria. Non è necessario, quindi, l'allaccio alla rete elettrica nei pressi della porta.

Le operazioni di montaggio non dan- neggiano l'anta della porta. Tuttavia, sono presenti fori di fissaggio supple- mentari per avvitare il dispositivo alla guarnitura interna o all'anta della porta.

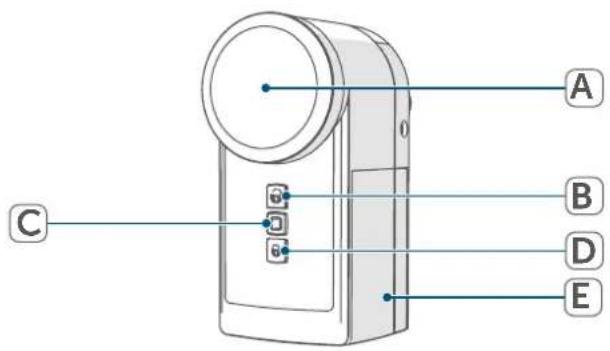

Vista d'insieme dell'apparecchio:

(A) Manopola per azionamento d'emergenza
(B) Tasto "Sblocca"
(C) Tasto di sistema (tasto di inizializzazione e LED)
(D) Tasto "Chiudi a chiave"
(E) Coperchio del vano batterie

A 0 B C D E

5 Informazioni generali sul sistema

Questo apparecchio fa parte del sistema Homematic IP Smart-Home e comunica tramite il protocollo radio Homematic IP. Tutti gli apparecchi del sistema possono essere configurati comodamente e singolarmente dallo smartphone tramite l'app Homematic IP. In alternativa gli apparecchi Homematic IP possono essere gestiti tramite la centralina CCU3 oppure tramite un collegamento con numerosi sistemi di fornitori terzi. Per conoscere la gamma di funzioni che si può utilizzare all'interno del sistema Homematic IP abbinato ad altri componenti, consultare il Manuale dell'utente di Homematic IP. Tutta la documentazione tecnica e gli aggiornamenti sono sempre disponibili su www.homematic-ip.com.

6 Messa in funzione

6.1 Requisiti della porta e del cilindro di chiusura

Leggere interamente questo paragrafo prima di iniziare la procedura di inizializzazione.

Requisiti della porta

L'attuatore serratura può essere impiegato solo con porte le cui serrature e i cui chiavistelli scorrono e non rimangono bloccati.

Le porte, le cui serrature funzion- ano solo se si spinge, tira, solleva, abbassa o storce la porta, non sono adatte per l'impiego di ques- to attuatore!

Tenere presente che soprattutto le porte di legno possono deformarsi in determinate condizioni climatiche e pertanto non sono eventualmente adatte per essere aperte e chiuse con l'attuatore per serratura. La prestazione dell'attuatore potrebbe non essere sufficiente per azionare correttamente il chiavistello della serratura di una porta deformata.

Prima di utilizzare l'attuatore assicurarsi che la serratura della porta si lasci aprire e chiudere facilmente in qualsiasi situazione climatica in loco. Lo si può verificare chiudendo e aprendo la serratura con un semplice giro di chiave e senza toccare la maniglia. Regolare eventualmente le cerniere della porta e/o la bocchetta nel telaio della porta, in modo che il blocco e lo sblocco avvengano facilmente come già descritto per la chiave.

La funzione di apertura porta può essere utilizzata solo se le guarnizioni della porta sono intatte e permettono alla porta di aprirsi da sola grazie alla loro espansione dopo il completo sblocco della serratura.

Requisiti del cilindro di chiusura

L'attuatore per serratura viene montato direttamente sul cilindro di chiusura (F) della porta e lo muove tramite la relativa chiave inserita nella serratura. Il cilindro di chiusura deve pertanto essere dimensionato in modo che sul lato interno della porta sporga di 8 - 15 mm dalle guarniture interne della porta.

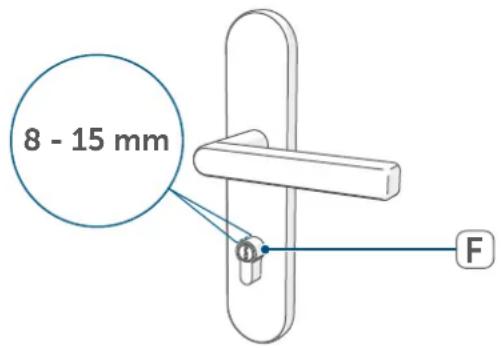

8 - 15 mm F

Determinare le misure del cilindro di chiusura necessario.

G H G H

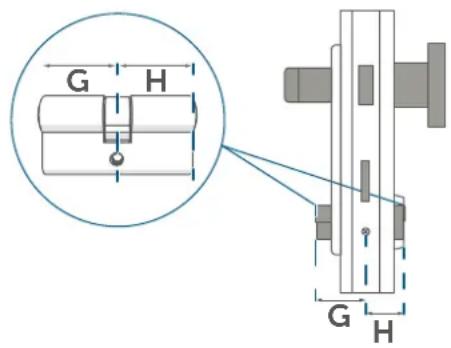

Per la scelta del cilindro di chiusura sono determinanti la misura interna (G) e la misura esterna (H) del cilindro.

La misurazione va effettuata sempre dai lati esterni del cilindro di chiusura, compresa la guarnitura porta fino alla vite di fissaggio (I).

Una volta stabilite la misura interna ed esterna del cilindro di chiusura, assicurarsi che vi sia una sporgenza di 8 – 15 mm della misura interna per il montaggio dell'attuatore per serratura. In caso contrario, aggiungere

8 – 15 mm alla misura interna (idealmente 10 mm), per trovare la misura standard adatta.

Esempio:

viene calcolata una dimensione esterna e una interna di rispettivamente 40 mm. Si tratta quindi di un cilindro 40/40. Per poter montare l'attuatore per serratura è necessaria la misura standard successiva disponibile, vale a dire un cilindro 40/50. Così il cilindro sporge all'interno di 10 mm.

Se il cilindro di chiusura non soddisfa i requisiti di montaggio, deve essere sostituito. Fare in modo di utilizzare esclusivamente cilindri di chiusura con funzione di emergenza e di pericolo, in cui anche la chiave viene ruotata internamente in modo sincrono. Questo è indispensabile per poter trasmettere correttamente la trasmissione.

6.2 Accoppiamento

i Leggere interamente questo paragrafo prima di iniziare la procedura di inizializzazione.

Per prima cosa configurare l'Access Point Homematic IP tramite l'app Homematic IP in modo da potere utilizzare nel sistema altri dispositivi. Informazioni dettagliate sono riportate nelle istruzioni per l'uso dell'Access Point.

i Questo dispositivo può essere inizializzato nell'Homematic IP Access Point o nella centralina CCU3. Ulteriori informazioni a

riguardo sono fornite nel Manuale WebUI presente nella nostra home-page all'indirizzo www.homematic-ip.com.

Affinché il dispositivo possa essere integrato nel vostro sistema e controllato tramite l'app Homematic IP, deve essere registrato tramite l'Homematic IP Access Point.

Per l'accoppiamento del dispositivo procedere nel modo seguente:

• Aprire l'app Homematic IP sullo smartphone.
• Nel menu selezionare la voce "Inizializzazione dell'apparecchio".
• Rimuovere il coperchio del vano batterie (E) sul lato destro dell'attuatore per serratura togliendo il coperchio del vano batteria tramite l'intaglio sotto l'apparecchio.

• Estrarre la linguetta d'isolamento dal vano batterie dell'apparecchio.
• La modalità Inizializzazione è attiva per 3 minuti.

La modalità di accoppiamento può essere avviata manualmente per altri 3 minuti premendo brevemente il tasto di sistema (C).

L'apparecchio viene visualizzato automaticamente nell'app Homematic IP.

• Per confermare, digitare nell'app le ultime quattro cifre del numero dell'apparecchio (SGTIN) oppure eseguire una scansione del codice QR. Il numero dell'apparecchio è riportato sull'etichetta adesiva inclusa nella fornitura o direttamente sull'apparecchio nel vano batterie.

L'app chiede automaticamente se il dispositivo è già stato installato o meno. Se il dispositivo non è stato ancora installato, nell'app viene avviata la procedura guidata di installazione con le istruzioni dettagliate per il montaggio sul cilindro della serratura. Le av- vertenze di montaggio sono riportate inoltre nel paragrafo (v. "7 Montaggio" a pag. 73).

Una volta terminato il montaggio, prosegue la procedura di inizializzazione e sono richieste le impostazioni della posizione d'installazione:

• Attendere che la procedura di accoppiamento sia conclusa.
• A conferma dell'avvenuta inizializzazione il LED invia una luce verde. L'apparecchio è pronto per l'uso.
• Se si accende la luce del LED rossa,

riprovare la procedura.

• Selezionare in quale applicazione si desidera utilizzare l'apparecchio.
• Assegnare l'apparecchio a un ambiente all'interno dell'app e dare un nome all'apparecchio.

7 Montaggio

Leggere interamente questo paragrafo prima di iniziare il montaggio dell'apparecchio.

Quando l'attuatore per serratura viene azionato per la prima volta, durante la procedura di inizializzazione, l'app chiede se occorre avviare la procedura guidata di montaggio. La procedura guidata di montaggio descrive le sin-goli fasi d'installazione, illustrate qui di seguito.

L'attuatore deve essere montato come indicato nella figura 7 con la chiave inserita e mediante la piastra di montaggio sul cilindro di chiusura. Osservare anche le informazioni nel paragrafo (v. "6.1 Requisiti della porta e del cilindro di chiusura" a pag. 70).

La procedura guidata di montaggio può essere riaperta in qualsiasi momento tramite l'app Homematic IP.

Osservare che dopo la prima messa in funzione si deve eseguire innanzitutto la funzione "Apri", affinché l'attuatore serratura possa associare la sua posizione attuale.

7.1 Montaggio sul cilindro della serratura

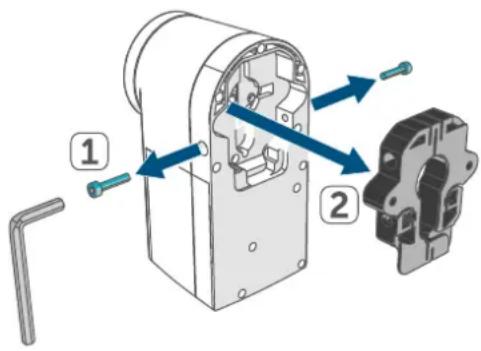

- Ruotare a sinistra e a destra ed estrarre le viti con la chiave esagonale dall'apparecchio. Rimuovere dall'apparecchio la piastra di montaggio nera sul retro.

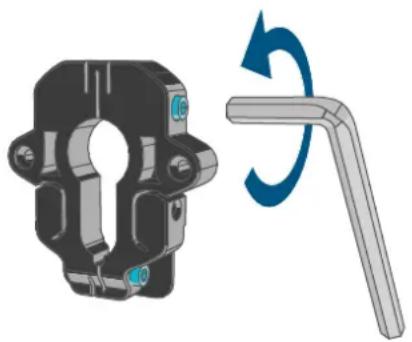

- Allentare le due viti della piastra di montaggio con la chiave esagonale, nel caso che la piastra non si adatti al cilindro di chiusura della porta.

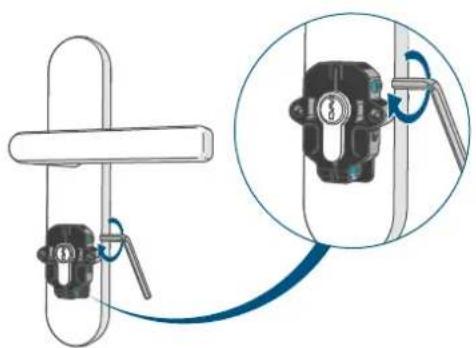

- Successivamente applicare la piastra di montaggio sul cilindro di chiusura.

• Serrare di nuovo le viti.

Facoltativamente è possibile utilizzare le due viti in dotazione per stringere la piastra di montaggio nell'anta della porta.

- Inserire la chiave nel cilindro di chiusura.

• Scegliere la posizione nella quale è possibile estrarre la chiave e la serratura è sbloccata.
• Portare l'apparecchio sopra la chiave fino a farlo appoggiare interamente sulla piastra di montaggio.
• Fissare l'apparecchio con le due viti estratte inizialmente.

• Nell'app definire su quale lato della porta è montato l'apparecchio, osservando la porta dall'interno.
• Nell'app definire in quale posizione è possibile estrarre la chiave.
• Definire anche quanti giri deve fare l'attuatore per bloccare completamente la porta.

L'apparecchio è completamente montato e la procedura di inizializzazione nell'app viene conclusa.

8 Modalità d'uso

Per comandare l'attuatore per serratura si utilizzano l'app per smartphone Homematic IP, gli apparecchi Homematic IP inizializzati (ad es. un telecommando da portachiavi) o direttamente i tasti "Sblocca", "Chiudi a chiave" e la manopola presenti sul dispositivo. L'apparecchio può essere inoltre attivato tramite comando vocale con Amazon Alexa o Google Assistant.

Ulteriori possibilità di comando sono rese disponibili dalla centralina CCU3 Smart Home o da soluzioni di fornitori terzi.

8.1 Comando tramite smartphone

Servendosi dell'app Homematic IP Smartphone si può comandare e configurare l'attuatore con fino a 8 smartphone collegati. Si ha inoltre la possibilità di comandare fino a 8 attuatori serratura con un'unica app per smartphone.

8.1.1 Modalità di funzionamento

Funzionamento manuale

Nel funzionamento manuale l'attuatore per serratura può essere comanda-to in modo esclusivamente manua-le dall'utente. a comando eseguito l'apparecchio rimane nello stato azio-nato per ultimo (blocco o sblocco). Se è stata eseguita per ultima la funzione "Apri", l'apparecchio rimane nello stato sbloccato.

Nel funzionamento manuale il pro- gramma settimanale è disattivato e la porta non viene né bloccata, né sbloc- cata automaticamente.

Funzionamento automatico

la porta rimane bloccata automaticamente durante un periodo di tempo determinato. Il periodo di tempo può essere stabilito individualmente tramite il programma settimanale dell'attuatore pera serratura.

Ulteriori informazioni su configurazione e comando dell'attuatore per serratura tramite l'app Homematic IP sono riportate nel Manuale dell'utente Homematic IP all'indirizzo www.homematic-ip.com.

8.2 Comando sull'apparecchio

Sblocca

Il chiavistello viene portato nella posizione sbloccata. Al termine del procedimento viene emesso un segnale acustico sull'attuatore serratura. Per sbloccare manualmente la porta direttamente dall'apparecchio, procedere nel seguente modo:

- premere brevemente una sola volta il tasto "Sblocca" (B) sull'attuatore.

Dopo la sostituzione delle batterie o una modifica dell'impostazione dell'apparecchio, aprire una volta la porta tenendo premuto a lungo il tasto "Sblocca" (B), in modo che lo stato di chiusura venga nuovamente segnalato correttamente.

Apri

Il chiavistello viene arretrato finché la porta si apre. Al termine del procedimento viene emesso un segnale acustico sull'attuatore serratura.

Per aprire manualmente la porta direttamente dall'apparecchio, procedere nel seguente modo:

- tenere premuto a lungo una sola volta il tasto "Sblocca" (B) sull'attuatore.

Chiudi a chiave

Il chiavistello viene portato nella posizione di chiusura. Al termine della procedura viene emesso un segnale acustico sull'attuatore per serratura. Per bloccare la porta direttamente dall'apparecchio, procedere nel seguente modo:

- premere brevemente una sola volta il tasto "Blocco" (D) sull'attuatore.

8.3 Funzionamento di emergenza

Per sbloccare o bloccare manualmente la serratura sono disponibili le seguenti due possibilità:

Con la manopola dall'interno:

nello stato di riposo l'attuatore per serratura è disinnestato, ovvero l'ingranaggio si muove liberamente. Girando la manopola (A) dell'attuatore, si può bloccare o sbloccare manualmente la serratura e anche aprire la porta. L'attuatore deve però trovarsi nello stato di riposo (motore non attivato).

Con una chiave dall'esterno:

la serratura può essere sbloccata, bloccata o aperta dall'esterno con una chiave (se viene utilizzato un cilindro di chiusura con la funzione di emergenza e di pericolo). L'attuatore deve però trovarsi nello stato di riposo (motore non attivo).

Non stringere eccessivamente le viti che fissano l'attuatore alla piastra di montaggio per evitare il pericolo che l'attuatore si blocchi e renda difficile l'apertura dall'esterno.

9 Sostituzione delle batterie

Se sul display dell'app compare l'icona di batterie scariche (☐), sostituire le batterie scariche con batterie nuove di tipo 1,5 V LR6/Mignon/AA o NiMH di tipo 1,2 V HR6/Mignon/AA. Fare attenzione a posizionare i poli nel senso corretto.

Per sostituire le batterie dell'apparecchio procedere nel modo seguente:

• Rimuovere il coperchio del vano batterie (E) sul lato destro dell'attuatore per serratura (→vedi figura), togliendo il coperchio del vano tramite l'intaglio sotto l'apparecchio.
• Estrarre le batterie scariche.

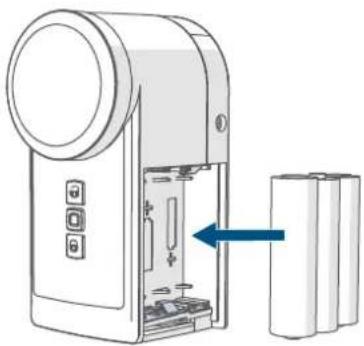

• Inserire nel vano batterie tre batterie nuove di tipo 1,5 V LR6/Mignon/AA o NiMH di tipo 1,2 V HR6/Mignon/AA osservando la giusta polarità come indicato dalle marcature. Il LED dell'apparecchio (C) lampeggia brevemente prima in arancione e poi in verde. Viene poi emesso un breve segnale acustico.

• Richiudere il vano batteria con il coperchio facendolo scattare in posizione.
• Dopo aver inserito le batterie, prestare attenzione alle sequenze di lampeggio delle spie a LED (C) (v. "10.4 Codici di errore e sequenze di lampeggio" a pag. 79).

Una volta inserite le batterie l'apparecchio esegue per prima cosa un test autodiagnostico per ca. 2 secondi. Subito dopo esegue l'inizializzazione. La visualizzazione del test rappresenta la conclusione: luce arancione e verde. Aprire la porta tenendo premuto a lungo il tasto "Sblocca"" (B), per poter rilevare lo stato di chiusura.

Per evitare che perdano, rimuovere e sostituire immediatamente le batterie scariche.

Sostituire sempre il set completo delle batterie e utilizzare solo batterie dello stesso tipo/produ- tore.

Il calo di tensione delle batterie viene indicato dalla app. L'apparecchio emette un segnale acustico dopo ogni funzione base

eseguita e il LED dell'apparecchio (C) lampeggia in arancione. In tal caso sostituire le batterie. Le impostazioni eseguite non vanno perse.

Le batterie danneggiate o che perdono liquido possono provocare ustioni in caso di contatto con la pelle, pertanto utilizzare appositi guanti protettivi.

Se l'attuatore per serratura deve restare inutilizzato per lungo tempo, ad es. in caso di immagazzina- mento, rimuovere le batterie inserite per evitare i danni dovuti a eventuali perdite di liquido.

Attenzione! Rischio di esplosione se non si sostituiscono le batterie in modo appropriato. Sostituire le batterie solo con altre dello stesso tipo o equivalenti. Le batterie non devono mai essere ricaricate (ad eccezione delle batterie NiMH di tipo HR6). Non gettare le batterie nel fuoco. Non esporre le batterie a un calore eccessivo. Non mettere in cortocircuito le batterie. Rischio di esplosione!

10 Risoluzione dei guasti

10.1 Batterie scariche

Se il valore della tensione lo consente, questo apparecchio è pronto a funzionare anche se la tensione delle batterie è ridotta. In base all'uso a cui viene sottoposto, trascorso un breve tempo di recupero delle batterie, può essere azionato più volte.

Se la tensione si interrompe di nuo-

vo durante una procedura, sul display dell'app compaiono l'icona di batterie scariche (☐) e il codice d'errore (v. „10.4 Codici di errore e sequenze di lampeggio“ a pag. 79). In questo caso sostituire le batterie scariche con tre nuove o completamente cariche (v. „9 Sostituzione delle batterie“ a pag. 76).

10.2 Comando non confermato

Se almeno un ricevitore non conferma un comando, alla fine della trasmissione difettosa si accende il LED rosso. La causa della trasmissione difettosa potrebbe essere un disturbo radio (v. „13 Informazioni generali sul funzionamento via radio“ a pag. 81). La trasmissione difettosa può essere dovuta a:

• ricevitore non raggiungibile,
• ricevitore che non può eseguire un comando (interruzione di carico, blocco meccanico, ecc.) oppure
• ricevitore difettoso.

10.3 Duty Cycle

Il ciclo di lavoro descrive una limitazione regolamentata dalla legge del tempo di trasmissione degli apparecchi nella gamma di 868 MHz. Lo scopo di questa disciplina è garantire il funzionamento di tutti gli apparecchi nella gamma 868 MHz.

Nel campo di frequenza di 868 MHz da noi utilizzato, il tempo massimo di trasmissione di ogni apparecchio è dell'1% di un'ora (quindi 36 secondi in un'ora). Quando raggiungono il limite dell'1%, gli apparecchi non possono più trasmettere fino alla decorrenza di questo limite di tempo. Conformemente a questa direttiva, gli apparecchi Homematic IP sono sviluppati e prodotti nell'assoluto rispetto delle norme. Nel normale funzionamento di solito non si raggiunge il duty cycle. Tuttavia, questo potrebbe accadere in casi singoli alla messa in esercizio o alla prima installazione di un sistema a causa di processi di inizializzazione ripetuti o ad alta intensità radio. Un superamento del limite del ciclo di lavoro viene visualizzato mediante un lampeggio lungo del LED rosso per tre volte e può manifestarsi con una funzione momentaneamente assente dell'apparecchio. Trascorso un breve tempo (max. 1 ora), il funzionamento dell'apparecchio viene ripristinato.

10.4 Codici di errore e sequenze di lampeggio

Codice di segnalazione Significato Soluzione
Luce arancione lampeggiante per breve tempo (ogni 10 s)	Modalità Inizializzazione attiva	Digitare le ultime quattro cifre del numero di serie dell'apparecchio per confermare (v. „6.2 Accoppia-mento" a pag. 71).
Luce arancione accesa brevemente (dopo movimento) + 3 segnali acustici brevi	Batteria scarica	Sostituire le batterie (v. „9 Sostituzione delle batterie" a pag. 76).
Luce rossa accesa a lungo 1 volta + segnale acustico lungo	Procedura non riuscita (ad es. a causa di un bloccaggio)	Riprovare e controllare il montaggio dell'apparecchio
Luce rossa lampeggiante a lungo 6 volte	Dispositivo difettoso	Prestare attenzione alle indicazioni nell'app o rivolgersi a un rivenditore specializzato.
Luce rossa accesa 1 volta + segnale acustico lungo	Durante la procedura di inizializzazione il tasto di sistema non si è attivato nell'arco di 3 minuti.	Ripetere questa procedura. Seguire le istruzioni nell'app e confermare la procedura di inizializzazione premendo il tasto di sistema.

11 Ripristino delle impostazioni di fabbrica

Le impostazioni di fabbrica dell'apparecchio possono essere ripristinate. In questo caso tutte le impostazioni andranno perdute.

Per ripristinare le impostazioni di fabbrica dell'apparecchio procedere nel modo seguente:

• rimuovere il coperchio del vano batterie (E) ( vedi figura).
• togliere una delle batterie;
• riposizionare la batteria facendo attenzione alla giusta polarità; tenere premuto contemporaneamente il tasto di sistema (C) per 4 sec. fino a quando il LED dell'apparecchio (C) inizia a lampeggiare velocemente in arancione;
• Rilasciare il tasto.
• premere di nuovo il tasto per 4 sec. fino a quando il LED dell'apparecchio (C) si accende in verde;
• rilasciare di nuovo il tasto per concludere il ripristino delle impostazioni di fabbrica.

L'apparecchio esegue un riavvio.

12 Manutenzione e pulizia

Fatta eccezione per un'eventuale sostituzione delle batterie, questo apparecchio non richiede manutenzione. Se è necessario un intervento di manutenzione o riparazione, rivolgersi a un tecnico specializzato.

Pulire l'apparecchio con un panno morbido, pulito, asciutto e privo di pelucchi. Per rimuovere tracce di sporco tenaci si può inumidire leggermente il panno con acqua tiepida. Non utilizzare detergenti a base di solventi poiché potrebbero danneggiare l'alloggiamento di plastica e le scritte sull'apparecchio.

Verificare a intervalli regolari la sicurezza tecnica del prodotto, p.e. se sono presenti danni sull'apparecchio. Se si suppone che l'apparecchio no possa più funzionare in modo sicuro, deve essere messo fuori servizio. Per evitare che l'apparecchio venga utilizzato involontariamente, rimuovere le batterie.

L'apparecchio potrebbe eventualmente non funzionare più in modo sicuro, se

• presenta danni visibili,
• non funziona più correttamente,
- è stato immagazzinato per un lungo periodo in condizioni non idonee oppure
- è stato sottoposto a sollecitazioni elevate durante il trasporto.

In caso l'apparecchio non venisse utilizzato per un lungo periodo (p.e. durante l'immagazzinamento), rimuovere le batterie inserite per evitare i danni causati da una loro perdita.

13 Informazioni generali sul funzionamento via radio

La trasmissione radio viene attuata su un canale di trasmissione non esclusivo, pertanto non è possibile escludere interferenze. Altre interferenze possono essere causate da processi di commutazione, da motori elettrici o da apparecchi elettrici difettosi.

La portata del segnale all'interno degli edifici può essere molto diversa da quella all'aperto. Oltre alla potenza di trasmissione e alle proprietà di ricezione dei ricevitori, anche alcuni fattori ambientali come l'umidità dell'aria, nonché le condizioni della struttura sul posto sono importanti per il segnale.

Con la presente dichiarazione la dit-ta eQ-3 AG, Maiburger Str. 29, 26789 Leer, Germania, dichiara che gli ap-parecchi radio Homematic IP modelli HmIP-DLD, HmIP-DLD-A, HmIP-DLD-S sono conformi alla Direttiva 2014/53/UE. Il testo integrale della dichiarazi-one di conformità UE è disponibile al seguente indirizzo internet:

www.homematic-ip.com

14 Smaltimento

Avvertenze per lo smaltimento

Questo simbolo indica che l'apparecchio e le batterie non devono essere smaltiti con i rifiuti estici, nel bidone dei rifiuti o nel ne o sacco giallo.

Ai fini della tutela della salute e dell'ambiente, per un corretto smaltimento è necessario conferire il pro-

dotto, tutte le parti elettroniche incluse in dotazione e le batterie presso un centro di raccolta comunale per apparecchi elettrici ed elettronici usati o batterie esauste. Anche i distributori di apparecchi elettrici ed elettronici o di batterie hanno l'obbligo di ritirare gratuitamente gli apparecchi usati o le batterie esauste.

Con la raccolta differenziata viene dato un prezioso contributo per il riutilizzo, il riciclaggio e altre forme di recupero di apparecchi usati e batterie esauste. L'utente ha il dovere di separare le batterie e gli accumulatori esausti degli apparecchi elettrici ed elettronici usati non inclusi al loro interno, dagli apparecchi stessi, prima di consegnarli presso un punto di raccolta e a smaltirli separatamente mediante i punti di raccolta locali.

Ricordiamo espressamente che l'utente finale è responsabile personalmente della cancellazione dei dati personali negli apparecchi elettrici ed elettronici da smaltire.

Dichiarazione di conformità

CE Il marchio CE è un contrassegno del mercato libero che si rivolge esclusivamente agli enti ufficiali e che non rappresenta una garanzia delle caratteristiche del prodotto.

Per domande di tipo tecnico sull'apparecchio rivolgersi al proprio rivenditore specializzato.

15 Dati Tecnici

Sigla dell'apparecchio: HmIP-DLD, HmIP-DLD-A, HmIP-DLD-S

Tensione di alimentazione: 3 batterie LR6/mignon/AA da 1,5 V o 3

Durata batterie: 1/2 anno (tip.)

Grado di protezione: IP20

Grado di contaminazione: 2

Temperatura ambiente: tra 5 e 35 °C

Dimensioni (L x A x P): 56 x 118 x 63 mm

Peso: 328 g (comprese batterie)

Banda di frequenza radio: 868,0-868,60 MHz

869,4-869,65 MHz

Max. potenza di trasmissione radio: 10 dBm

Categoria ricevitore: dispositivo a corto raggio (SRD) cat. 2

Portata radio tipica in campo libero: 200 m

Duty Cycle: < 1% all'ora/< 10% all'ora

Sistema del dispositivo di regolazione e comando (RS):

Dispositivo elettronico RC indipendente montato a parte

Modalità funzionamento: Tipo 1

Categoria software: Classe A

Con riserva di modifiche tecniche.

Inhoudsopgave

Duty cycle: < 1% per h / < 10% per h
