BEDIENUNGSANLEITUNG HMLCSw1PlDNR5 Homematic IP

Funk-Schaltaktor 1-fach, Zwischenstecker Typ J

1x HomeMatic Funk-Schaltaktor 1-fach, Zwischenstecker Typ J
1x Bedienungsanleitung

1. Ausgabe Deutschland 10/2014

Dokumentation © 2014 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieseres Handbuch auch nicht auszugswise in irgendener Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verwielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in thism Handbuch werden jedoch regelmäßiger überprüft und Korrekturen in der nachsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer

Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt. Printed in Hong Kong

Änderungen im Sinne des technischen Fortschritts konnen ohne Vorankündigung vorgenommen werden.

141158/V1.0

Inhaltsverzeichnis

1 Hinweise zu dieser Anleitung 4
2 Gefahrenhinweise 4
3 Funktion und Geräteübersicht 7
4 Allgemeine Systeminformation zu HomeMatic. 8
5 Inbetriebnahme 8
5.1 Einfache Bedienfunktionen am Gerät 8
5.2 Anlernen. 8
5.2.1 Anlernen an HomeMatic Geräte 9
5.2.2 Anlernen an eine HomeMatic Zentrale. 10
6 Bedienung 13
7 Werkseinstellungen wiederherstellen 14
8 Fehler- und Rückmeldungen der Geräte-LED 14
8.1 Blinkcodes 14
8.2 Anzeige des Betriebszustandes. 15
8.3 Duty Cycle 15
9 Verhalten nach Spannungswiederkehr. 16
10 Wartung und Reinigung 16
11 Allgemeine Hinweise zum Funkbetrieb 17
12 Technische Daten. 17

Hinweise zu dieser Anleitung Gefahrenhinweise

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthalt zusätzliche wichtige Informationen!

Hinweis. Dieser Abschnitt enthalt zusätzliche wichtige Informationen zur Verwendung des Gerätes in Verbindung mit der HomeMatic Zentrale.

2 Gefahrenhinweise

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Öffnen Sie das Gerät nicht. Es enthalt keine durch den Anwender zu wartenden Teile. Das Öffnen des Gerätes birgt die Gefahr eines Stromschlages. Im Fehlerfall halten Sie das Gerät von einer Fachkraftprüfen.

Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionstörung aufweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prufen.

Aus Sicherheits- und Zulassungsgrunden (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu spielten. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien-/tügen, Styroporteile, etc., konnten für Kinder zu einem gefährlichen Spielzeug werden.

Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung des Relais und Art des anzuschließlich Verbrauchers! Alle Lastangaben beziehen sich auf ohmsche Lasten! Belasten Sie das Gerät nur bis zur angegebenen Leistungsgrenze. Eine Überlustung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen Unfall führen.

Das Gerätarf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist das Gerät aus der Netz-Steckdose zuziehen.

Verwenden Sie den HomeMatic Zwischenstecker nur in fest installierten Steckdosen mit Schutzkontakten, nicht in Steckdosenleisten oder mit Veränderungskabeln.

Schlieben Sie keine Endgeräte an den HomeMatic Zwischenstecker an, deren unbeaufsichtigtes Einsatzen Brände oder andere Schäden verursachen können (z. B. Bügeleisen).

Ziehen Sie grundsätzlich den Stecker des Endgerätes aus dem HomeMatic Zwischenstecker, bevor Sie Veränderungen am

Gefahrenhinweise Funktion und Geräteübersicht

Endgerat vornehmen (z. B. Gluhampenwechsel).

Verlegen Sie Kabel stets so, dass diese nicht zu Gefährdungen für Menschen und Haustiere führen können.

Das Gerät ist nicht zum Freischalten geeignet. Die Last ist nicht galvanisch vom Netz getrennt.

Reinigen Sie das Gerät nur nach Entfernen aus der Steckdose mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeucht sein kann. Verwenden Sie zur Reinigung keine losemittelhaltigen Reinigungsmittel. Achten Sie darauf, dass keine Feuchtigkeit in das Geräeinnere gelangt.

Jeder andere Einsatz als der in dieser Bedienungsanleitung beschriebene ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Das Gerät ist ausschließlich für den privaten Gebrauch gedacht.

HomeMatic Zwischenstecker führen nicht hintereinander gesteckt werden.

Geräte mit elektronischen Netzeleiten (z. B. Fernseher oder Hochvolt-LED-Leuchmittel) stellen keine ohmschen Lasten dar. Sie können Einschaltströme von über 100 A erzeugen. Schalten solcher Verbraucher führt zu vorzeitigem Verschleib des Aktors.

Das Gerat ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

3 Funktion und Geräteübersicht

Der HomeMatic Funk-Schaltaktor 1-fach, Zwischenstecker ermöglich das Schalten von angeschlossenen Geräten per Funk.

Das Gerät kann Schnell und ohne Werkzeug montiert werden und ist nach dem Einstecken in die Steckdose einzof betriebsbereit. Mit dem Funk-Schaltaktor ist sowohl eine einfache Bedienung am Gerät als auch das Anlernen von mehreren HomeMatic Geräten (z. B. HomeMatic Funk-Fernbedienung) möglich. Die Geräte-LED signalisiert z. B. Betriebszustände und Fehlermeldungen.

In Verbindung mit der HomeMatic Zentrale CCU2 kann der Funk-Schaltaktor über die WebUI Bedienoberfläche individuell konfiguriert und der volle Funktionsumfang genutzt werden. Sie können bspw. die maximale Ein- bzw. Ausschaltdauer des Gerätes sowie eine Verzögerungszeit für das Ein- bzw. Ausschalten angeschlossener Verbraucher einstehen.

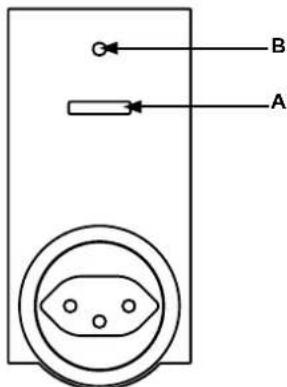

(A)-Kanaltaste
(B)-Geräte-LED

4 Allgemeine Systeminformation zu HomeMatic

Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem bidirektonalen BidCoS Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic System im Zusammenhang mit weiteren Komponenten ergeben, enthalten Sieitte dem HomeMatic WebUI Handbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell im Downloadbereich unter www.homematic.com.

5 Inbetriebnahme

5.1 Einfache Bedienfunktionen am Gerät

• Stecken Sie den Funk-Schaltaktor in die Steckdose.

Das Gerät ist einzofet betriebsbereit und kann eine HomeMatic Zentrale (oder an andere HomeMatic Geräte) angeleernt werden.

Das Gerät verfügbar über eine Kanaltaste (A), die über einen kurzen Ta- stendruck zur Bedienung (ein- bzw. ausschalten) von angeschlossenen Verbrauchern genutzt werden kann.

Um das Gerät in seinem vollen Funktionsumfang in ihrem HomeMatic System nutzen und konfigurieren zu können, müssen Sie es zunachst Anlernen (vgl. Kapitel,5.2 Anlernen" auf Seite 8).

5.2 Anlernen

Bitte lesen Sie diesen Abschnitt vollständig, bevor Sie mit dem Anlernen beginnen.

Damit der Funk-Schaltaktor in Ihr HomeMatic System integriert wird und

mit anderen HomeMatic Komponenten (z. B. einer HomeMatic FunkFernbedienung)COMMUNIZIERENKann, mus das Gerat zunachst ange-lernt werden. Sie konnen den Funk-Schaltaktor an andere HomeMatic Gerate oder an die HomeMatic Zentrale anlernen:

5.2.1 Anlernen an HomeMatic Geräte

Wenn Sie den Funk-Schaltaktor an ein oder mehrere Geräte anlernen möchten, müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden. Dafür gehen Sie wie folgt vor:

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den HomeMatic Geräten ein.

Aktivieren Sie zunachst den Anlermodus am Funk-Schaltaktor.

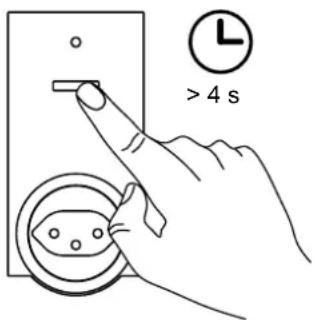

• Halten Sie die Kanaltaste (A) für mindestens 4 Sekunden gedrück. Langsames Blinken der Geräte-LED (B) signalisiert den Anlernmodus. Die Anlernzeit beträgt max. 20 Sekunden.

• Versetzen Sie jetzt das Gerät, das Sie an den Funk-Schaltaktor anlernen möchen (z. B. eine HomeMatic Funk-Fernbedienung, s. nachfolgende Abbildung), in den Anlernmodus. Nehmen Sie die Batteriefachabdeckung ab und drücken Sie kurz mit einem spitzen Gegenstand auf die Anlerntaste.

Inbetriebnahme Inbetriebnahme

• Nach dem Anlernvorgang erlischt die Geräte-LED des Funk-Schaltaktors.

Nach erfolgreichem Anlernen können Sie den Funk-Schaltaktor z. B. mit einer HomeMatic Funk-Fernbedienung ein- und ausschalten.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet. Befinden sich andere Geräte im Anlermodus, werden diese angeleert.

5.2.2 Anlernen an eine HomeMatic Zentrale

Um Ihr Gerät softwarebasiert und komfortabel

steuern und konfigurieren,
- direkt mit anderen Geräten verknüpfen oder
- in Zentralenprogrammen nutzen zu können,

muss es zunachst an die HomeMatic Zentrale angelert werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die HomeMatic Bedienoberfläche „WebUI".

Sobald ein Gerät an eine Zentrale angelernt ist, kann es nur noch über diese mit anderen Geräten verknüpf werden.

Jedes Gerät kann immer nur an eine Zentrale angelemt werden.

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den HomeMatic Geräten und der Zentrale ein.

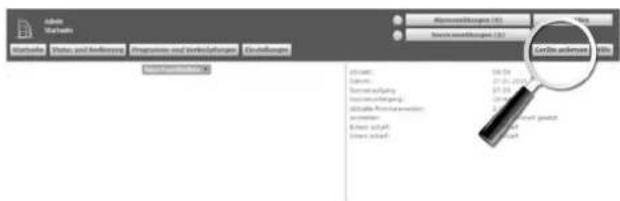

Zum Anlernen Ihres Gerätes an die Zentrale gehen Sie wie folgt vor: Öffnen Sie die WebUI-Bedienoberfläche in Ihr dem Browser. Klicken Sie auf den Button „Geräte anlernen" im rechten Bildschirmbereich.

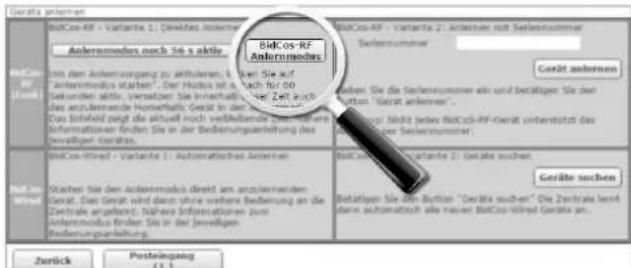

• Um den Anlernmodus zu aktivieren, klichen Sie im nachsten Fenster auf „BidCoS-RF Anlernmodus".

• Der Anlernmodus ist für 60 Sekunden aktiv. Das Infofeld zeigt die aktuell noch verbleibende Anlernzeit.
• Versetzen Sie innerhalb dieser Anlernzeit auch den Funk-Schaltak

Inbetriebnahme Bedienung

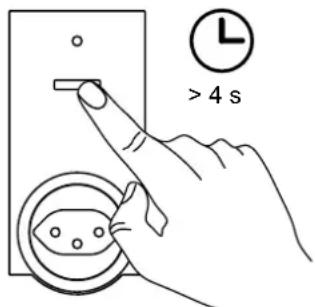

tor in den Anlernmodus. Halten Sie die Kanaltaste (A) für mindestens 4 Sekunden gedrückt. Langsames Blinken der Geräte-LED (B) signalisiert den Anlernmodus.

• Nach kurzer Zeit entscheidt das neu angeleiterte Gerät im Posteinggang ihrer Bedienoberfläche. Der Button „Posteinggang" besteht an, wie weitere neue Geräte erfolgreich angeleert wurden.
• Lernen Sie ggf. weitere Geräte an, indem Sie die vorher beschrieben Schritte für jedem Gerät wiederholen.
• Konfigurieren Sie nun die neu angelemten Geräte im Posteingang wie im Abschnitt „Neu angelemtte Geräte konfigurieren" beschrieben.

Neu angelernte Geräte konfigurieren

Nachdem Sie ihren Funk-Schaltaktor an die HomeMatic Zentrale ange- gelernt haben, wird er in den „Posteingang" verschoben. Hier muss Ihr Gerät und die dazugehörgen Kanäle zunachst konfiguriert werden, damit es für Bedien- und Konfigurationsaufgaben zur Verflügung liegt. Vergeben Sie einen Name und ordnen Sie das Gerät bzw. die Kanäle einem Raum zu. Sie haben zusammen die Möglichkeit, die Ein- bzw. Ausschaltdauer des Gerätes sowie eine Verzögerungszeit für das Ein-bzw. Ausschalten angeschlossener Verbraucher einzustellen.

Anschließlich konnen Sie Ihr Gerat über die WebUI steuern und konfi-

gurieren, direkt mit anderen Geräten verknüpfen oder in Zentralenprogrammen nutzen. Einzelheiten hierzu entnahmen Sieitte dem HomeMatic WebUI Handbuch (zu finden im Downloadbereich der Website www.homematic.com).

6 Bedienung

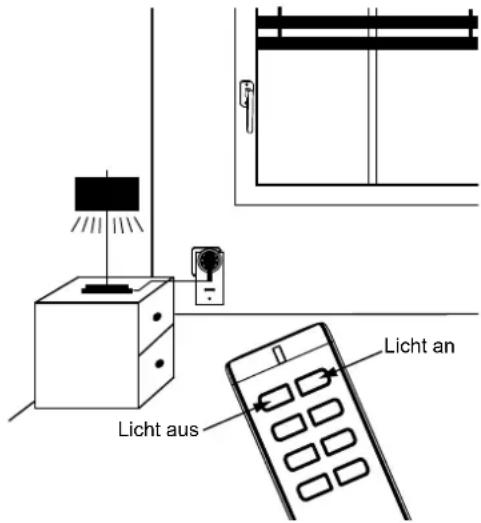

Nach dem Anlernen und Konfigurieren können Sie den Funk-Schaltaktor z. B. mit einer angelernten HomeMatic Funk-Fernbedienung steuern und so angeschlossene Verbraucher an- und ausschalten (s. nachfolgende Abbildung).

Werkseinstellungen wiederherstellen Fehler- und Rückmeldungen der Geräte-LED

7 Werkseinstellungen wiederherstellen

Die Werkseinstellungen des Funk-Schaltaktors konnen manuell wiederhergestellt werden. Dabei gehen alle Einstellungen und Informationen verloren.

Um die Werkseinstellungen wiederherzustellen, gehen Sie wie folgt vor:

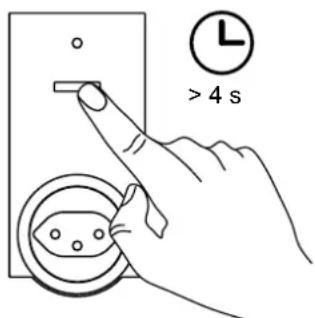

• Halten Sie die Kanaltaste (A) für mindestens vier Sekunden gedruckt, bis die Geräte-LED (B) langsam zu blinken beginnnt.
• Lassen Sie die Taste wieder los.

• Drücken Sie nun die Kanaltaste (A) erneut für vier Sekunden, bis die Geräte-LED (B) schnell zu blinken beginnnt.
• Lassen Sie die Taste wieder los.
  Die Geräte-LED erlischt.
  Die Werkseinstellungen des Gerätes sind nun wiederhergestellt.

8 Fehler- und Rückmeldungen der Geräte-LED

8.1 Blinkcodes

Verschiedene Zustände des Funk-Schaltaktors werden durch rotes Blinken der Geräte-LED (B) angezeigt:

Blinkfolge Bedeutung	Lösung
Langsames Blinken	Anlernmodus aktiv oder Vorstufe zum Wiederherstellen der Werkseinstellungen	/
Schnelles Blinken Die Werkseinstellungen des Gerätes wurden wiederhergestellt	/
1 x langes, 1 x kurzes Blinken	Sende-Limit (Duty-Cycle) erreicht	Siehe Kapitel „8.3 Duty Cycle" auf Seite 15
1 x langes, 2 x kurzes Blinken	Gerät defektitte wenden Sie sich an ihren Fachhändler.

8.2 Anzeige des Betriebszustandes

Sobald der Funk-Schaltaktor eingeschaltet ist, leuchtet die Geräte-LED (B) dauerhaft.

Nach Konfiguration des Funk-Schaltaktors über die Zentrale oder über ein Programmiertool zeigt die Geräte-LED besoin den beschreibenen noch zusätzliche Zustände des Gerätes an (z. B. Ein-bzw. Ausschaltverzögerung sowie Ein-bzw. Ausschaltdauer).

8.3 Duty Cycle

Der Duty Cycle beschreiben eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maxima.
male Sendezeit eines jeder Gerates 1 % einer Stunde (also 36 Sekun.
den in einer Stunde). Die Gerate durren bei Erreichen des 1 % -Limits
nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gema

Verhalten nach Spannungswiederkehr Allgemeine Hinweise zum Funkbetrieb

dieser Richtlinie, werden HomeMatic Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann noch in Einzelfällen bei der Inbetriebnahme oder Erstin-. stallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes und einmal kurztes Blinken der Geräte LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes auBern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

9 Verhalten nach Spannungswiederkehr

Nach dem Einstecken des Gerätes in eine Steckdose oder nach Wiederkehr der Netzspannung führt der Funk-Schaltaktor einen Selftest durch. Soltte besteht ein Fehler festgestellt werden, so wird these durch Blinken der Geräte-LED dargestellt (s. Kapitel „8.1 Blinkcodes" auf Seite 14). Dieses wiederholt sich kontinuierlich und das Gerät nimmt seine eigentliche Funktion nicht auf.

Sollte der Test ohne Fehler durchlaufen, sendet der Funk-Schaltaktor ein Funktelegramm mit seiner Statusinformation aus. Damit bei Spannungswiederkehr (etwa nach Netzspannungsausfall oder Abschaltung) nicht alle HomeMatic Aktoren gleichzeitig senden, wartet der Funk-Schaltaktor eine zufällige Verzögerungszeit vor dem Senden. In dieser Zeit blinkt die Geräte-LED langsam rot. Ist die Verzögerungszeit sehr kurz, kann es sein, dass das Blinken kaum wahrnehmbar ist.

10 Wartung und Reinigung

Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfremn von stärkerten Verschmutzungen kann das Tuch kein mit lauwarmem Wasser angefeucht werden. Verwenden Sie keine ösemittelhaltigen Reinigungsmittel, das Kunststoffgehause und die Beschriftung kann dadurch angegriffen werden.

11 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden konnen. Weitere Storeinflüsse konnen hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger如果玩家 Umwelterinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Wird beim Funk-Schaltaktor die „gesicherte Übertragung" (AES) aktiviert, bedeutet dies:

• hoheres Kommunikationsaufkommen,
• Aktor-Gruppen können nicht mehr gleichzeitig Befehle ausführten.
  Weitere Informationen zur gesicherten Übertragung (AES) finden Sie im HomeMatic WebUI Handbuch unter www.homematic.com.

Hiermit erklart die eQ-3 AG, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die vollständige Konformitätserklung finden Sie unter www.homematic.com.

12 Technische Daten

Geräte-Kurzbezeichnung:

HM-LC-Sw1-PI-DN-R5

Versorgungsspannung: 230 V/50 Hz

Stromaufnahme: 10 A max.

Leistungsaufnahme Ruhebetrieb: 0,6 W

Lastart: ohmsche Last

Maximale Schalteistung:

Relais:

2300W

Schlieber, 1-polig, -Kontakt

Technische Daten

Funkfrequency: 868,3 MHz

Schaltspiele: 40000 (10 A, ohmsche Last)

Empfängerkategorie: SRD Category 2

Typ. Funk-Freibeldreichweite: >100m

Duty Cycle: < 1% pro h

Betriebsart: S1

Schaltertyp: unabhängig montierter Schalter

Schutzart: IP20

Schutzklasse:

Wirkungsweise: Typ 1

Stehstoßspannung: 2500 V

Verschmutzungsgrad: 2

Umgebungstemperatur: -10°C bis +35°C

Abmessungen (B x H x T): 59 x 122 x 40 mm (ohne Stecker)

Gewicht: 162 g

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerat nicht im Hausmull entsorgen! Elektronische Geräte sind

entspruchend Richtlinie über Elektro- und Elektronik-Altge

rate über die ortlichen Sammelstellen

fur Elektronik-Altgeräte zu entsorgen.

Konformitātshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich aus

schließlich an die Behörden wendet und keine Zusicherung

von Eigenschaften beinhaltet

Bei technischen Fragen zum Gerät, wenden Sie sichitte an

Ihren Fachhändler.
