Produkttyp	1-Kanal-Funk-Schaltaktor mit Leistungsmessung
Marke	Homematic IP
Modell	HM-ES-PMSw1-PI-DN-R5
Kategorie	Smart Home
Versorgungsspannung	230 V / 50 Hz
Max. Stromaufnahme	10 A
Leistungsaufnahme im Standby	< 0,6 W
Max. Schaltleistung	2300 W (ohmsche Last)
Lasttyp	Ohmsche Last
Hauptfunktionen	Ein/Aus-Schaltung, Messung von Spannung, Strom, Leistung, Frequenz und Energieverbrauch
Schutzart	IP20
Umgebungstemperatur	-10 bis +35 °C
Funkfrequenz	868,3 MHz
Funkreichweite im Freifeld	300 m
Abmessungen (B x H x T)	59 x 122 x 40 mm (ohne Stecker)
Gewicht	167 g
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht öffnen; nur für den Innenbereich; nicht an Mehrfachsteckdosen anschließen
Ersatzteile und Reparatur	Reparaturen durch Fachpersonal; bei Fehlfunktion Kundendienst kontaktieren
Allgemeine Informationen	HomeMatic-System; bidirektionales Funkprotokoll BidCoS

Häufig gestellte Fragen - HMESPMSw1PIDNR5 Homematic IP

Wie installiere ich den Homematic IP Funk-Schaltaktor?

Schließen Sie das Gerät an eine feste Steckdose an. Es ist sofort betriebsbereit. Zur Integration in das HomeMatic-System folgen Sie der in der Anleitung beschriebenen Anlernprozedur.

Wie lerne ich das Gerät an eine HomeMatic Zentrale an?

Öffnen Sie die WebUI der Zentrale, klicken Sie auf 'Teach-in devices' und dann auf 'Start teach-in mode'. Halten Sie die Kanaltaste des Aktors mindestens 4 Sekunden gedrückt, bis die LED orange blinkt. Das Gerät erscheint nach einigen Augenblicken im Posteingang.

Was tun, wenn die LED nach dem Anlernen rot blinkt?

Ein 2-sekündiges rotes Blinken zeigt einen Fehlschlag des Anlernvorgangs an. Versuchen Sie es erneut, indem Sie die Kanaltaste 4 Sekunden gedrückt halten und dann den Anlernmodus am anderen Gerät aktivieren.

Wie hoch ist die maximale Schaltleistung des Geräts?

Die maximale Schaltleistung beträgt 2300 W (10 A) bei ohmscher Last. Überschreiten Sie diese Grenze nicht, um Brand- oder Beschädigungsrisiken zu vermeiden.

Misst das Gerät den Stromverbrauch?

Ja, der Aktor misst Spannung, Strom, Wirkleistung, Frequenz und Energieverbrauch. Die Daten werden zyklisch an die HomeMatic Zentrale übertragen und in der WebUI angezeigt.

Was bedeutet das schnelle orangene Blinken der LED?

Ein schnelles orangenes Blinken zeigt einen Datenaustausch mit dem Anlernpartner an. Warten Sie auf die Bestätigung (grün) oder den Fehler (rot).

Wie stelle ich die Werkseinstellungen wieder her?

Halten Sie die Kanaltaste mindestens 4 Sekunden gedrückt, bis sie langsam orange blinkt, lassen Sie los, dann halten Sie sie erneut 4 Sekunden gedrückt, bis sie schnell rot blinkt. Die LED erlischt und die Werkseinstellungen werden wiederhergestellt.

Kann das Gerät mit Mehrfachsteckdosen verwendet werden?

Nein, der HomeMatic Adapter muss direkt an eine feste Schutzkontaktsteckdose angeschlossen werden. Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

Was tun, wenn das Gerät nach einem Stromausfall nicht mehr reagiert?

Das Gerät führt einen Selbsttest durch (rotes, grünes, orangenes Blinken). Wenn die LED ungewöhnlich blinkt, konsultieren Sie die Tabelle der Blinkcodes. Bei anhaltender Fehlfunktion kontaktieren Sie den Kundendienst.

Wie groß ist die Funkreichweite des Geräts?

Die Reichweite im Freifeld beträgt 300 m. Im Inneren kann sie je nach Hindernissen und Umgebungsbedingungen (Feuchtigkeit, Gebäudestruktur) variieren.

BEDIENUNGSANLEITUNG HMESPMSw1PIDNR5 Homematic IP

Bedienungsanleitung S. 2

Operating Manual p. 22

Mode d'emploi p. 42

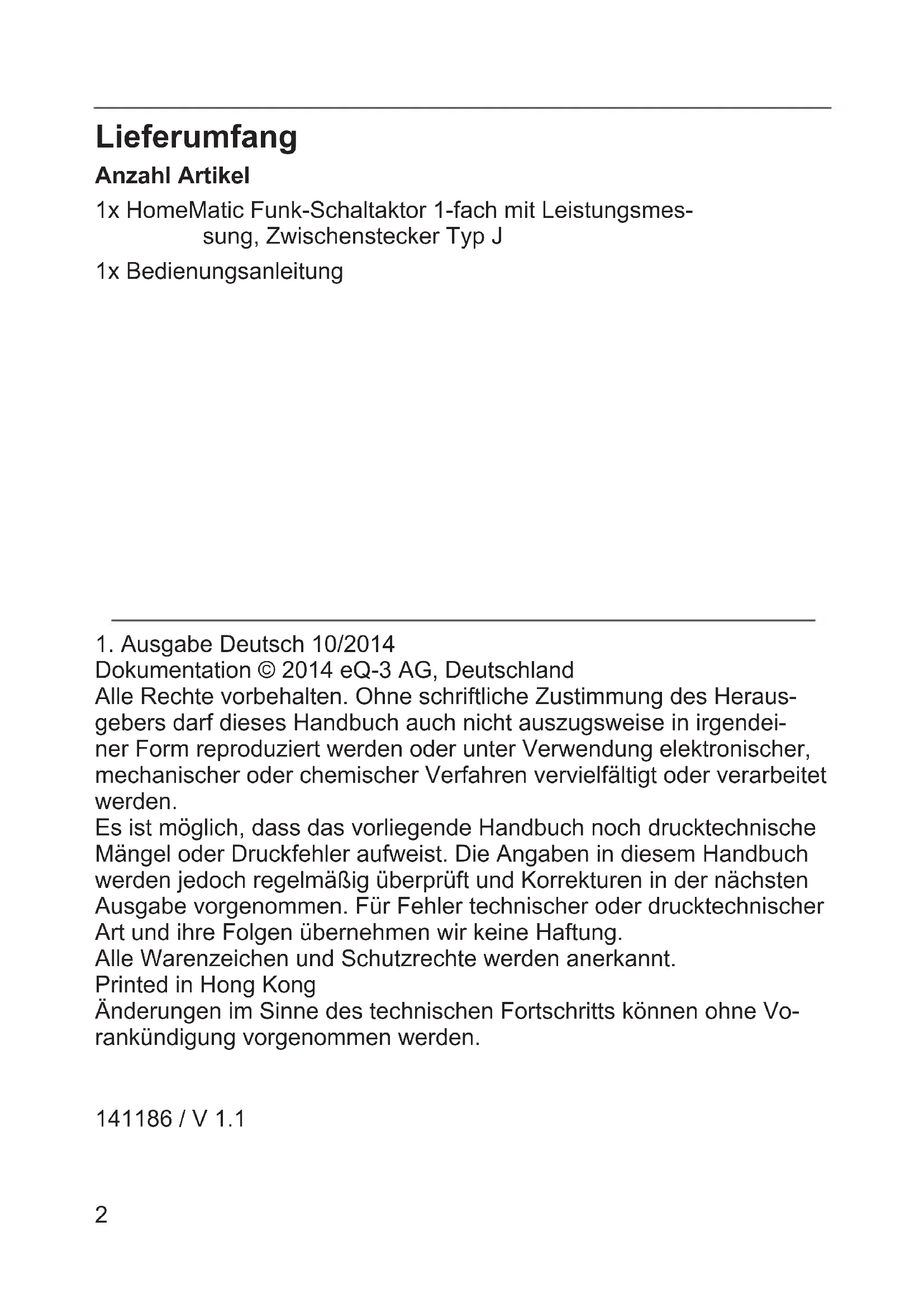

Funk-Schaltaktor 1-fach mit Leistungsmessung, Zwischenstecker Typ J

1x HomeMatic Funk-Schaltaktor 1-fach mit Leistungsmessung, Zwischenstecker Typ J

1x Bedienungsanleitung

1. Ausgabe Deutsch 10/2014

Dokumentation © 2014 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

141186 / V 1.1

Inhaltsverzeichnis

1 Hinweise zu dieser Anleitung .... 4
2 Gefahrenhinweise 4
3 Funktion und Geräteübersicht 7
4 Allgemeine Systeminformation zu HomeMatic. 8
5 Inbetriebnahme 9
5.1 Einfache Bedienfunktionen am Gerät. 9
5.2 Anlernen....9
5.2.1 Anlernen an HomeMatic Geräte. 10
5.2.2 Anlernen an eine HomeMatic Zentrale....11
6 Bedingtes Schalten 14
7 Werkseinstellungen wiederherstellen. 15
8 Fehler- und Rückmeldungen der Geräte-LED .....16
8.1 Blinkcodes 16
8.2 Duty Cycle 17
9 Verhalten nach Spannungswiederkehr. 18
10 Wartung und Reinigung 19
11 Allgemeine Hinweise zum Funkbetrieb ..... 19
12 Technische Daten.... 20

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen zur Verwendung des Gerätes in Verbindung mit der HomeMatic Zentrale.

2 Gefahrenhinweise

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Das Öffnen des Gerätes birgt die Gefahr eines Stromschlages. Im Fehlerfall schicken Sie das Gerät an den Service.

Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionsstörung aufweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft oder unserem Service prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.

Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung des Relais und Art des anzuschließenden Verbrauchers! Alle Lastangaben beziehen sich auf ohmsche Lasten! Belasten Sie das Gerät nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen Unfall führen.

Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist das Gerät aus der Netz-Steckdose zu ziehen.

Verwenden Sie den HomeMatic Zwischenstecker nur in fest installierten Steckdosen mit Schutzkontakten, nicht in Steckdosenleisten oder mit Verlängerungskabeln.

Schließen Sie keine Endgeräte an den HomeMatic Zwischenstecker an, deren unbeaufsichtigtes Einschalten Brände oder andere Schäden verursachen könnte (z. B. Bügeleisen).

Ziehen Sie grundsätzlich den Stecker des Endgerätes aus dem HomeMatic Zwischenstecker, bevor Sie Veränderungen am Endgerät vornehmen (z. B. Glühlampenwechsel).

Verlegen Sie Kabel stets so, dass diese nicht zu Gefährdungen für Menschen und Haustiere führen können.

Das Gerät ist nicht zum Freischalten geeignet. Die Last ist nicht galvanisch vom Netz getrennt.

Reinigen Sie das Gerät nur nach Entfernen aus der Steckdose mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel. Achten Sie darauf, dass keine Feuchtigkeit in das Geräteinnere gelangt.

Jeder andere Einsatz als der in dieser Bedienungsanleitung beschriebene ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Das Gerät ist ausschließlich für den privaten Gebrauch gedacht.

HomeMatic Zwischenstecker dürfen nicht hintereinander gesteckt werden.

Geräte mit elektronischen Netzteilen (z. B. Fernseher oder Hochvolt-LED-Leuchtmittel) stellen keine ohmschen Lasten dar. Sie können Einschaltströme von über 100 A erzeugen. Schalten solcher Verbraucher führt zu vorzeitigem Verschleiß des Aktors.

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

3 Funktion und Geräteübersicht

Mit dem HomeMatic Funk-Schaltaktor 1-fach mit Leistungsmessung im Zwischensteckergehäuse können Sie angeschlossene Verbraucher (z. B. Ihren Trockner) oder andere angelernte HomeMatic Geräte (z. B. Dimmaktoren) ein- bzw. ausschalten und den Energieverbrauch der angeschlossenen Verbraucher messen (bis 2300 Watt (10 A)).

Der HomeMatic Funk-Schaltaktor mit Leistungsmessung verbindet zwei Funktionsbereiche in einem Gerät:

• Schalten von angeschlossenen Verbrauchern
• Messen von Spannung, Strom, Wirkleistung, Frequenz und Energieverbrauch

Über den Schaltkanal können Sie angeschlossene Verbraucher ein- oder ausschalten. Über die Sensorkanäle haben Sie zusätzlich die Möglichkeit, angelernte HomeMatic Geräte und angeschlossene Verbraucher ein- oder auszuschalten.

Der Messkanal verfügt über eine Messfunktion und Übertragungsmöglichkeit von Messdaten (z. B. Spannung, Strom, Wirkleistung, Frequenz und Energieverbrauch) an die HomeMatic Zentrale. Die Messwerte können im HomeMatic System zyklisch an die HomeMatic Zentrale übertragen werden und lassen sich in der Bedienoberfläche WebUI der CCU2 grafisch anzeigen. Auf dem Gerät werden keine Messdaten gespeichert.

Alle Funktionen des Gerätes können in Verbindung mit einer CCU2 über die HomeMatic Bedienoberfläche WebUI konfiguriert werden. Das Einrichten und Konfigurieren des Gerätes ist ebenfalls mit dem HomeMatic Konfigurations-adapter möglich.

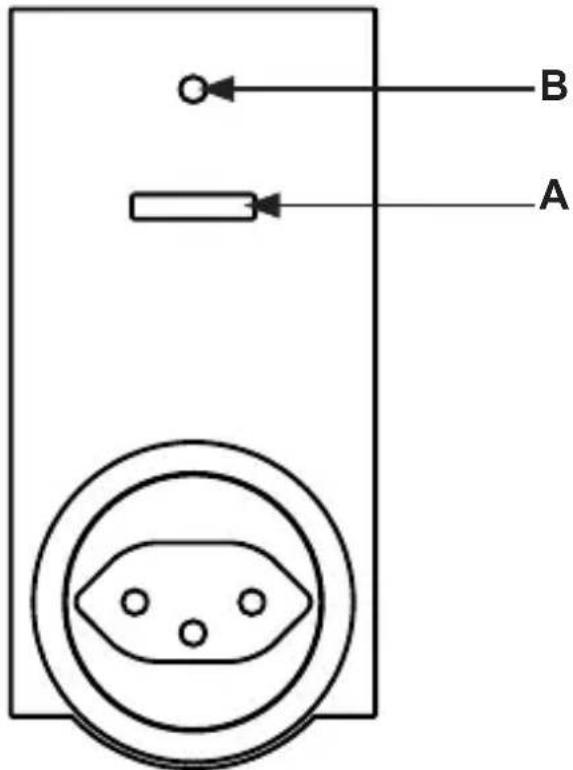

B A

(A) - Kanaltaste

(B) - Geräte-LED

4 Allgemeine Systeminformation zu HomeMatic

Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS® Funkprotokoll.

Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte dem HomeMatic WebUI Handbuch.

Alle technischen Dokumente und Updates finden Sie stets aktuell im Downloadbereich unter www.homematic.com.

5 Inbetriebnahme

5.1 Einfache Bedienfunktionen am Gerät

- Stecken Sie den Funk-Schaltaktor mit Leistungsmessung in die Steckdose.

Das Gerät ist sofort betriebsbereit und kann an eine HomeMatic Zentrale (oder an andere HomeMatic Geräte) angelernt werden.

Das Gerät verfügt über eine Kanaltaste (A), die über einen kurzen Tastendruck zur Bedienung (ein- bzw. ausschalten) von angeschlossenen Verbrauchern genutzt werden kann.

Um das Gerät in seinem vollen Funktionsumfang in Ihrem HomeMatic System nutzen und konfigurieren sowie Verbraucher bzw. HomeMatic Geräte per Funk steuern zu können, müssen Sie es zunächst Anlernen (vgl. Kapitel „5.2 Anlernen“ auf Seite 9).

5.2 Anlernen

Bitte lesen Sie diesen Abschnitt vollständig, bevor Sie mit dem Anlernen beginnen.

Damit der Funk-Schaltaktor mit Leistungsmessung in Ihr HomeMatic System integriert werden und mit anderen HomeMatic Komponenten (z. B. einer HomeMatic Funk-Fernbedienung) kommunizieren kann, muss das Gerät zunächst angelernt werden. Sie können den Funk-Schaltaktor mit Leistungsmessung an andere HomeMatic Geräte oder an die Home-Matic Zentrale anlernen.

Direkte Geräteverknüpfungen sind bei dem Funk-Schaltaktor mit Leistungsmessung nur mit dem Schaltkanal möglich (s. Kapitel „5.2.1 Anlernen an HomeMatic Geräte“ auf Seite 10). Verknüpfungen mit dem Messkanal müssen mit einer Zentrale oder einem Konfigurationsadapter erstellt werden (s. Kapitel „5.2.2 Anlernen an eine HomeMatic Zentrale“ auf Seite 11).

5.2.1 Anlernen an HomeMatic Geräte

Wenn Sie den Funk-Schaltaktor mit Leistungsmessung an ein oder mehrere Geräte anlernen möchten, müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden. Dafür gehen Sie wie folgt vor:

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den HomeMatic Geräten ein.

Aktivieren Sie zunächst den Anlernmodus am Funk-Schaltaktor mit Leistungsmessung.

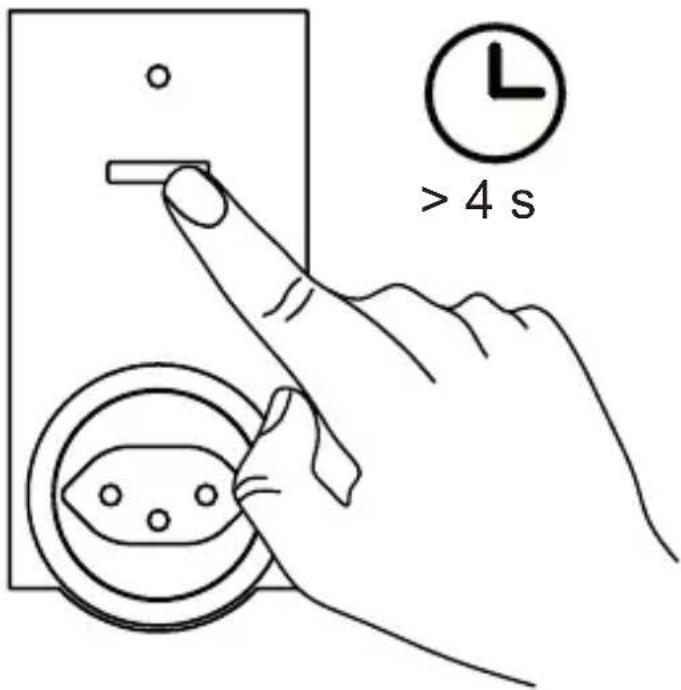

- Halten Sie die Kanaltaste (A) für mindestens 4 Sekunden gedrückt. Langsames orangenes Blinken der Geräte-LED (B) signalisiert den Anlernmodus. Die Anlernzeit beträgt max. 20 Sekunden.

> 4 s

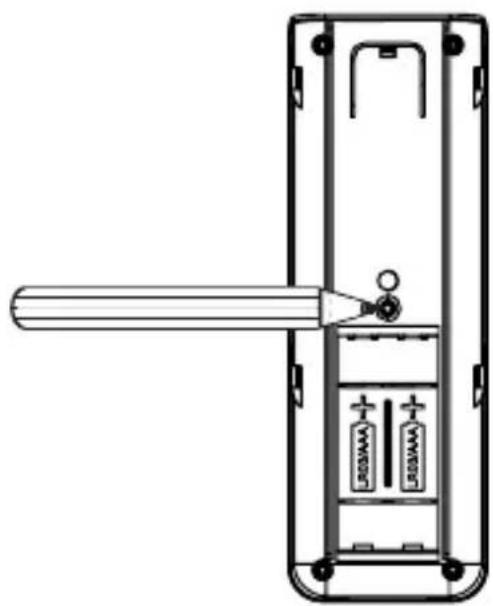

- Versetzen Sie jetzt das Gerät, das Sie an den Funk-Schaltaktor mit Leistungsmessung anlernen möchten (z. B. eine HomeMatic Funk-Fernbedienung, s. nachfolgende Abbildung), in den Anlernmodus. Nehmen Sie die Batteriefachabdeckung ab und drücken Sie kurz mit einem spitzen Gegenstand auf die Anlerntaste.

War der Anlernvorgang erfolgreich, leuchtet die Geräte-LED (B) des Funk-Schaltaktors mit Leistungsmessung für eine Sekunde grün auf. Konnten die Geräte nicht aneinander angelernt werden, leuchtet die Geräte-LED für zwei Sekunden rot auf. Versuchen Sie es erneut.

Nach erfolgreichem Anlernen können Sie angeschlossene Verbraucher über den Funk-Schaltaktor mit Leistungsmessung z. B. mit einer HomeMatic Funk-Fernbedienung ein- und ausschalten.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet. Befinden sich andere Geräte im Anlernmodus, werden diese angelernt.

5.2.2 Anlernen an eine HomeMatic Zentrale

Um Ihr Gerät softwarebasiert und komfortabel

• steuern und konfigurieren,
• direkt mit anderen Geräten verknüpfen oder
• in Zentralenprogrammen nutzen zu können,

muss es zunächst an die HomeMatic Zentrale angelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die HomeMatic Be-

dienoberfläche „WebUI“.

Sobald ein Gerät an eine Zentrale angelernt ist, kann es nur noch über diese mit anderen Geräten verknüpft werden.

Jedes Gerät kann immer nur an eine Zentrale angelernt werden.

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den HomeMatic Geräten und der Zentrale ein.

Zum Anlernen Ihres Gerätes an die Zentrale gehen Sie wie folgt vor:

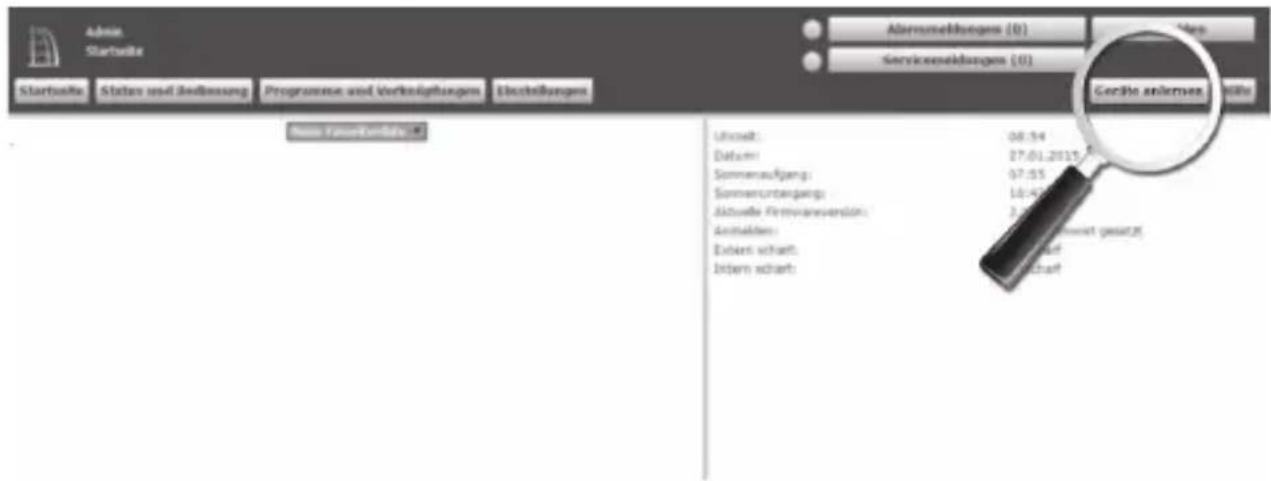

- Öffnen Sie die WebUI-Bedienoberfläche in Ihrem Browser. Klicken Sie auf den Button „Geräte anlernen“ im rechten Bildschirmbereich.

Admin Startsatz Startsatz Status und Bednungs Programme und Verknäglichem Erstellungen Alemmetrisagen (0) Serviceseldungen (0) Gerdige anternes Basis Vassveränder Umsicht: 08.54 Datum: 27.01.2017 Sonnenufgang: 07.55 Sonnenuntergang: 10.46 Aktuelle Fremvansversion: 2.93 Anzahlten: 2.93 Exhibit schart: 1.00 Internehart: 1.00

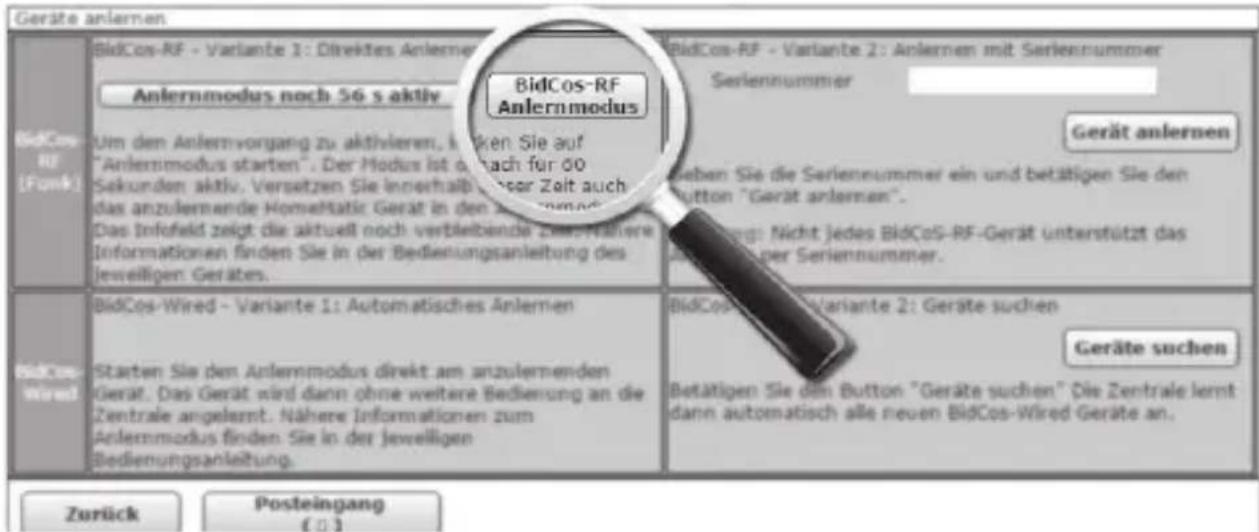

- Um den Anlernmodus zu aktivieren, klicken Sie im nächsten Fenster auf „BidCoS-RF Anlernmodus“.

Geräte anlernen BidCos-RF - Variante 1: Direktes Anlernen Anlernmodus noch 56 s aktiv BidCos-RF Anlernmodus BidCos-RF - Variante 2: Anlernen mit Seriennummer Seriennummer Um den Anlernvorgang zu aktivieren, kürken Sie auf "Anlernmodus starten". Der Modus ist nach für 00 Sakunden aktiv. Versetzen Sie innerhalb vor Zeit auch das anzulernende HomeHatisir Gerät in den Anlernmodus. Das Infofeld zeigt die aktuell noch verbleibande Zins-Nahere Informationen finden Sie in der Bedienungsanleitung des Jeweiligen Gerätes. Gerät anlernen Sieben Sie die Seriennummer ein und betätigen Sie den Button "Gerät anlernen". Nicht jedes BidCos-RF-Gerät unterstützt das der Veränderter per Seriennummer. BidCos-Wired - Variante 1: Automatisches Anlernen Starten Sie den Anlernmodus direkt am anzulernenden Gerät. Das Gerät wird dann ohne weitere Bedierung an die Zentrale angelemt. Nähere Informationen zum Anlernmodus finden Sie in der jeweiligen Bedienungsanleitung. Geräte suchen Betätigen Sie den Button "Geräte suchen" Die Zentrale lernt dann automatisch alle neuen BidCos-Wired Geräte an. Zurück Posteingang ( )

• Der Anlernmodus ist für 60 Sekunden aktiv. Das Infofeld zeigt die aktuell noch verbleibende Anlernzeit.

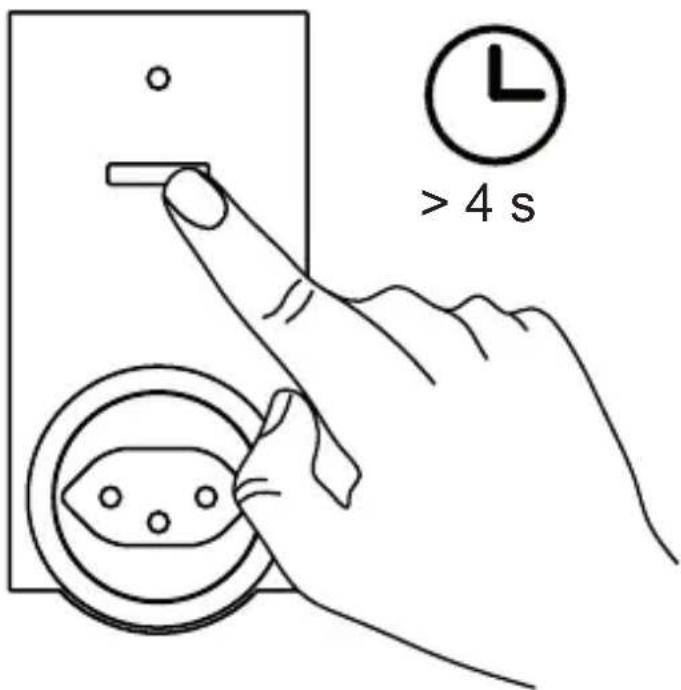

• Versetzen Sie innerhalb dieser Anlernzeit auch den Funk-Schaltaktor mit Leistungsmessung in den Anlernmodus. Halten Sie die Kanaltaste (A) für mindestens 4 Sekunden gedrückt. Langsames orangenes Blinken der Geräte-LED (B) signalisiert den Anlernmodus.

> 4 s

- Nach kurzer Zeit erscheint das neu angelernte Gerät im Posteingang Ihrer Bedienoberfläche. Der Button „Posteingang“ zeigt dabei an, wie viele neue Geräte erfolgreich angelernt wurden.

• Lernen Sie ggf. weitere Geräte an, indem Sie die vorher beschriebenen Schritte für jedes Gerät wiederholen.
• Konfigurieren Sie nun die neu angelernten Geräte im Posteingang wie im Abschnitt „Neu angelernte Geräte konfigurieren“ beschrieben.

Neu angelernte Geräte konfigurieren

Nachdem Sie Ihr Gerät an die HomeMatic Zentrale angelernt haben, wird es in den „Posteingang“ verschoben. Hier muss Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit es für Bedien- und Konfigurationsaufgaben zur Verfügung steht. Vergeben Sie einen Namen und ordnen Sie das Gerät bzw. die Kanäle einem Raum zu. Sie haben zusätzlich die Möglichkeit, einzelne Parametereinstellungen vorzunehmen.

Anschließend können Sie Ihr Gerät über die WebUI steuern und konfigurieren, direkt mit anderen Geräten verknüpfen, in Zentralenprogrammen nutzen und sich die Messwerte angeschlossener Verbraucher anzeigen lassen. Einzelheiten hierzu entnehmen Sie bitte dem Home-Matic WebUI Handbuch (zu finden im Downloadbereich der Website www.homematic.com).

6 Bedingtes Schalten

Über die Funktion „Bedingtes Schalten“ können angeschlossene Verbraucher oder andere HomeMatic Geräte geschaltet werden, wenn eine bestimmte Bedingung erfüllt wird.

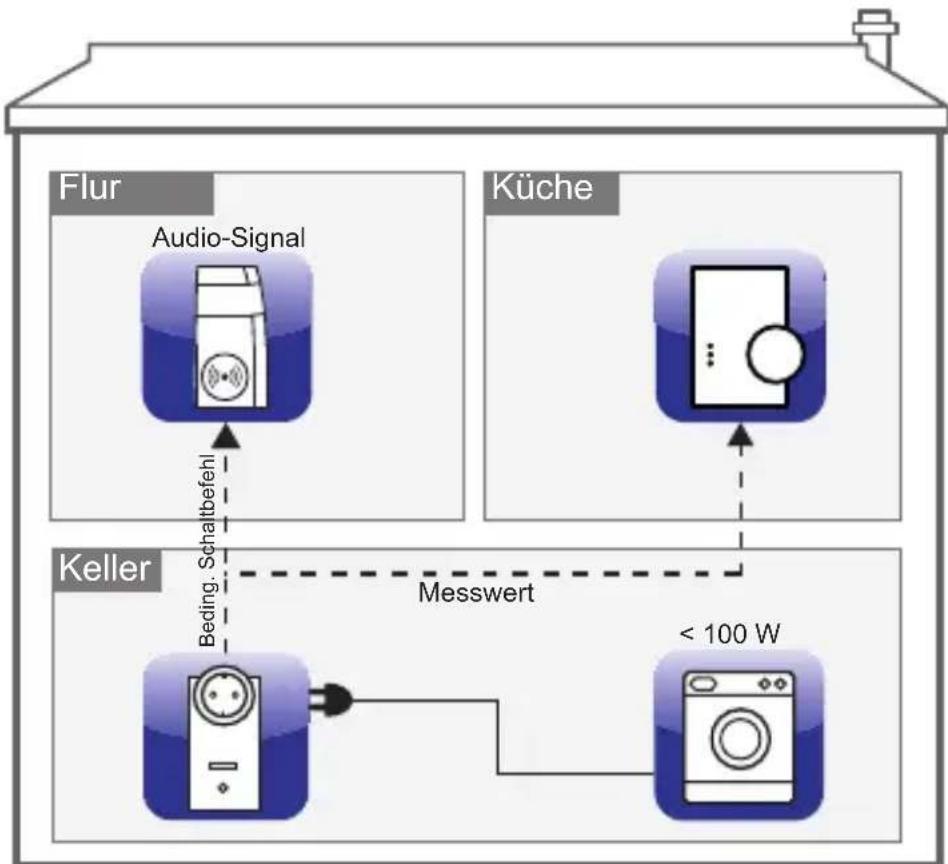

Beispiel: Sie haben Ihren Trockner im Keller in Verbindung mit dem Funk-Schaltaktor mit Leistungsmessung angeschlossen und möchten über ein Audio-Signal erfahren, wann dieser fertig ist. Dazu können Sie den Funk-Schaltaktor mit Leistungsmessung über die Zentrale mit einem HomeMatic MP3 Funk-Gong verknüpfen:

Sobald der Trockner z. B. unter 100 W verbraucht, soll er ausgeschaltet werden. Zusätzlich soll ein Audio-Signal über den MP3 Funk-Gong abgeben werden. Wird die eingestellte Leistungsschwelle unterschritten (z.

B. < 100 W), sendet der Funk-Schaltaktor mit Leistungsmessung einen bedingten Schaltbefehl an den MP3 Funk-Gong und die Messwerte des Trockners an die Zentrale. Der MP3 Funk-Gong gibt ein gewünschtes Signal ab und Sie wissen, wann Ihr Trockner fertig ist.

7 Werkseinstellungen wiederherstellen

Die Werkseinstellungen des Funk-Schaltaktors mit Leistungsmessung können manuell wiederhergestellt werden. Dabei gehen alle Einstellungen und Informationen verloren.

Bevor Sie die Werkseinstellungen des Gerätes wieder herstellen, löschen Sie es zuerst aus der HomeMatic Bedienoberfläche WebUI.

Gehen Sie wie folgt vor:

- Halten Sie die Kanaltaste (A) für mindestens vier Sekunden gedrückt, bis die Geräte-LED (B) langsam orange zu blinken

beginnt.

• Lassen Sie die Taste wieder los.

> 4 s

• Drücken Sie nun die Kanaltaste (A) erneut für vier Sekunden, bis die Geräte-LED (B) schnell rot zu blinken beginnt.
• Lassen Sie die Taste wieder los.
  • Die Geräte-LED erlischt.
  • Die Werkseinstellungen des Gerätes sind nun wiederhergestellt.

8 Fehler- und Rückmeldungen der Geräte-LED

8.1 Blinkcodes

Blinkfolge Bedeutung Lösung
Langsames oranges Blinken	Anlernmodus aktiv Versetzen Sie den Anlernpartner in den Anlernmodus.
Schnelles oranges Blinken	Datenaustausch mit dem Anlernpartner	Warten Sie auf die Bestätigung der Geräte-LED.
1 s grünes Aufleuchten	Anlernvorgang erfolgreich	Sie können mit der weiteren Bedienung fortfahren.
2 s rotes Aufleuchten	Anlernvorgang nicht erfolgreich	Bitte versuchen Sie es erneut.
Langsames oranges Blinken	Vorstufe zum Zurücksetzen auf die Werkseinstellungen	Gerät wartet auf langen Tastendruck der Kanaltaste zum Zurücksetzen oder kurzen Tastendruck zum Beenden.
Schnelles rotes Blinken	Die Werkseinstellungen des Gerätes werden wiederhergestellt.	/
Kurzes rotes, grünes und oranges Blinken	LED-Testanzeige nach Spannungs-wiederkehr	Warten Sie, bis die Geräte-LED erlischt.
1 x langes, 1 x kurzes rotes Blinken	Duty Cycle erreicht	s. Kapitel „8.2 Duty Cycle“ auf Seite 17
1 x langes, 2 x kurzes rotes Blinken	Gerät defekt Bitte wenden Sie sich an Ihren Fachhändler.

8.2 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maxi-

male Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden HomeMatic Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes und einmal kurzes Blinken der Geräte-LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

9 Verhalten nach Spannungswiederkehr

Nach dem Einstecken des Gerätes in eine Steckdose oder nach Wiederkehr der Netzspannung führt der Funk-Schaltaktor einen Selbsttest/Neustart (ca. 2 Sekunden) durch. Die Geräte-LED blinkt kurz rot, grün und orange auf (LED-Testanzeige). Sollte dabei ein Fehler festgestellt werden, so wird dieses durch Blinken der Geräte-LED dargestellt (s. Kapitel „8.1 Blinkcodes“ auf Seite 16). Dieses wiederholt sich kontinuierlich und das Gerät nimmt seine eigentliche Funktion nicht auf.

Sollte der Test ohne Fehler durchlaufen, sendet der Funk-Schaltaktor ein Funktelegramm mit seiner Statusinformation aus. Damit bei Spannungswiederkehr (etwa nach Netzspannungsausfall oder Abschaltung) nicht alle HomeMatic Aktoren gleichzeitig senden, wartet der Funk-Schaltaktor eine zufällige Verzögerungszeit vor dem Senden. In dieser Zeit blinkt die Geräte-LED langsam orange. Ist die Verzögerungszeit sehr kurz, kann es sein, dass das Blinken kaum wahrnehmbar ist.

10 Wartung und Reinigung

Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung kann dadurch angegriffen werden.

11 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Wird beim Funk-Schaltaktor mit Leistungsmessung die „gesicherte Übertragung“ (AES) aktiviert, bedeutet dies:

• höheres Kommunikationsaufkommen,
• Aktor-Gruppen können nicht mehr gleichzeitig Befehle ausführen. Weitere Informationen zur gesicherten Übertragung (AES) finden Sie im HomeMatic WebUI Handbuch unter www.homematic.com.

Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.homematic.com.

12 Technische Daten

Geräte-Kurzbezeichnung: HM-ES-PMSw1-PI-DN-R5

Versorgungsspannung: 230 V/50 Hz

Stromaufnahme: 10 A max.

Leistungsaufnahme Ruhebetrieb: < 0,6 W

Schutzart: IP20

Umgebungstemperatur: -10 bis +35 °C

Verschmutzungsgrad: 2

Messkategorie: CAT II

Funkfrequenz: 868,3 MHz

Empfängerkategorie: SRD Category 2

Typ. Funk-Freifeldreichweite: 300 m

Duty Cycle: < 1 % pro h

Max. Schaltleistung: 2300 W

Lastart: ohmsche Last

Lebenserwartung Relais/

Schaltspiele: 40000 (10 A, ohmsche Last)

Relais: Schließer, 1-polig, μ-Kontakt

Schaltertyp: unabhängig montierter Schalter

Betriebsart: S1

Stehstoßspannung: 2500 V

Schutzklasse:

Wirkungsweise: Type 1.B

Abmessungen (B x H x T): 59 x 122 x 40 mm

(ohne Netzstecker)

Gewicht: 167 g

	Messbereich Auflösung Genauigkeit
Leistung 0 bis	2300 W 0,01 W 1 %		± 0,03 W*
Strom 0 bis 10	A 1 mA 1 %		± 1 mA*
Spannung 200	bis 255 V 0,1 V 0,5 %		± 0,1 V
Frequenz 48,72	bis 51,27 Hz 0,01 Hz 0,1 %		± 0,01 Hz

* Frequenzbereich: 2 Hz bis 2 kHz

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät, wenden Sie sich bitte an Ihren Fachhändler.

Package contents

Quantity Item
