Caractéristique	Détails
Type de produit	Capteur de température et d'humidité
Connectivité	Homematic IP
Alimentation	Piles (type non spécifié)
Plage de mesure de température	-10°C à +55°C
Plage de mesure d'humidité	0% à 100% HR
Utilisation	Surveillance de la température et de l'humidité dans les maisons intelligentes
Installation	Montage mural ou sur surface plane
Maintenance	Remplacement des piles lorsque nécessaire
Sécurité	Conforme aux normes de sécurité en vigueur pour les appareils domestiques
Compatibilité	Compatible avec d'autres appareils Homematic IP
Dimensions	Non spécifiées
Poids	Non spécifié

FOIRE AUX QUESTIONS - HMESPMSw1PIDNR5 Homematic IP

Comment réinitialiser le Homematic IP HMESPMSw1PIDNR5 ?

Pour réinitialiser l'appareil, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera les paramètres d'usine.

Pourquoi mon appareil ne se connecte-t-il pas au réseau Wi-Fi ?

Assurez-vous que le mot de passe Wi-Fi est correct et que le routeur est opérationnel. Vérifiez également que l'appareil est à portée du routeur.

Comment mettre à jour le firmware du Homematic IP HMESPMSw1PIDNR5 ?

Pour mettre à jour le firmware, ouvrez l'application Homematic IP, accédez à la section 'Appareils', sélectionnez votre appareil, puis suivez les instructions pour la mise à jour.

Que faire si l'appareil ne répond pas aux commandes de l'application ?

Vérifiez la connexion Internet et redémarrez l'application. Si le problème persiste, essayez de redémarrer l'appareil en débranchant puis rebranchant l'alimentation.

Comment ajouter l'appareil à un système domotique existant ?

Ouvrez l'application Homematic IP, allez dans 'Ajouter un appareil', puis suivez les instructions pour mettre l'appareil en mode d'appairage.

L'appareil fonctionne-t-il avec d'autres systèmes de maison intelligente ?

Le Homematic IP HMESPMSw1PIDNR5 est conçu pour fonctionner principalement avec l'écosystème Homematic IP. Des intégrations peuvent être possibles avec d'autres systèmes via des passerelles spécifiques.

Comment résoudre un problème de batterie faible sur l'appareil ?

Vérifiez l'indicateur de batterie dans l'application. Si la batterie est faible, remplacez-la par une nouvelle batterie compatible selon les spécifications du fabricant.

Que faire si l'application ne détecte pas l'appareil ?

Assurez-vous que l'appareil est sous tension et en mode d'appairage. Vérifiez également que votre smartphone est connecté au même réseau Wi-Fi que l'appareil.

L'appareil peut-il être utilisé à l'extérieur ?

Le Homematic IP HMESPMSw1PIDNR5 est conçu pour un usage intérieur. Ne l'exposez pas à l'humidité ou aux intempéries.

MODE D'EMPLOI HMESPMSw1PIDNR5 Homematic IP

• ère édition française 10/2014 Documentation © 2014 eQ-3 AG, l’Allemagne Tous droits réservés. Le présent manuel ne peut être reproduit (en totalité ou sous forme d’extraits) de manière quelconque sans l’accord écrit de l’éditeur, ni copié ou modié par procédés électroniques, mé- caniques ou chimiques. Il est possible que le présent manuel contienne des défauts typo- graphiques ou des erreurs d’impression. Les indications du présent manuel sont régulièrement vériées et les corrections effectuées dans les éditions suivantes. Notre responsabilité ne saurait être engagée en cas d’erreur technique ou typographique et pour les conséquences en découlant. Tous les sigles et droits protégés sont reconnus. Imprimé à Hong Kong Les modications en vue d’amélioration technique peuvent être effec- tuées sans avertissement préalable. 141186 / V 1.143 Table des matières 1 Remarques sur la présente notice p. 44
• 2 Mises en garde p. 44
• 3 Fonction et aperçu de l’appareil p. 47
• 4 Informations générales sur le système HomeMatic p. 48
• 5 Mise en service p. 49

5.1 Fonctions d’utilisation simples sur l’appareil ..............49

5.2 Apprentissage .....................................49

5.2.1 Apprentissage avec les appareils HomeMatic .............50

5.2.2 Enregistrement dans une centrale HomeMatic ............51

6 Commutation sous condition ..........................54 7 Restaurer les réglages d’usine.........................55 8 Signaux d’erreur et de conrmation de la DEL de l’appareil ..56

• 9 Comportement après le retour de la tension p. 58
• 10 Entretien et nettoyage p. 59
• 11 Remarques générales au sujet du fonctionnement radio p. 59
• 12 Caractéristiques techniques Remarques sur la présente notice p. 60

1 Remarques sur la présente notice Lisez attentivement la présente notice avant de mettre les composants HomeMatic en service. Conservez la notice pour pouvoir vous y référer ultérieurement ! Si vous laissez d’autres personnes utiliser l’appareil, n’oubliez pas de leur remettre également cette notice d’utilisation. Symboles utilisés : Attention ! Ce symbole indique un danger. Remarque : Cette section contient d’autres informations importantes ! Remarque : Cette section contient d’autres informations importantes concernant l’utilisation de l’appareil avec la centrale HomeMatic. 2 Mises en garde Notre responsabilité ne saurait être engagée en cas de dommages matériels ou de dommages aux personnes dus au maniement inapproprié ou au non-respect des consignes de sécurité. Dans de tels cas, tout droit à la garantie est annulé ! Nous ne pouvons être tenus responsables des dommages indirects occasionnés ! N’ouvrez pas l’appareil. Aucune pièce requérant un entretien de la part de l’utilisateur ne se trouve à l’intérieur. L’ouverture de l’appareil peut provoquer un court-circuit. En cas de dysfonctionnement, renvoyez l’appareil au service après-vente. N’utilisez pas l’appareil s’il présente des dommages extérieurs visibles, par exemple sur le boîtier, les éléments de commande ou sur les connecteurs, ni s’il présente un dysfonctionnement. En cas de doute, faites vérier l’appareil par du personnel spécialisé ou par notre service.Mises en garde

Pour des raisons de sécurité et d’autorisation (CE), les transformations et/ou modications arbitraires du produit ne sont pas autorisées. Utilisez l’appareil uniquement dans les pièces intérieures. Ne l’exposez pas aux inuences de l’humidité, des vibrations, d’une exposition constante au soleil ou à tout autre rayonne- ment de chaleur, du froid ni d’aucune charge mécanique. L’appareil n’est pas un jouet, ne permettez pas à des enfants de jouer avec lui. Ne laissez pas traîner le matériel d’embal- lage sans surveillance : les sachets/feuilles en plastique, éléments en polystyrène peuvent constituer des jouets dangereux pour les enfants. Avant de brancher un consommateur, respectez les données techniques, y compris la puissance de commutation maximale du relais et le type de consommateur à brancher ! Toutes les indications de charges se réfèrent aux charges ohmiques ! Ne sollicitez l’appareil que jusqu’à la limite de puissance indiquée. Une surcharge peut détruire l’appareil, provoquer un incendie ou un accident électrique. L’appareil peut uniquement être branché à une prise secteur facilement accessible. En cas de danger, l’appareil doit être débranché de la prise secteur. Utilisez l’adaptateur HomeMatic uniquement dans les prises xes avec contact de protection et non dans les blocs multiprises ou les prolongateurs. Ne branchez pas de terminaux dans l’adaptateur HomeMatic dont la mise en marche sans surveillance pourrait provoquer des incendies ou d’autres détériorations (fer à repasser, par exemple).Mises en garde

De manière générale, retirez la prise du terminal de l’adapta- teur HomeMatic avant de procéder à toute modication du terminal (pour changer une ampoule, par exemple). Rangez toujours le câble de sorte à ce qu’il ne mette pas en danger les personnes et les animaux. L’appareil ne convient pas pour la déconnexion. La charge n’est pas séparée de façon galvanique du réseau. Nettoyez l’appareil uniquement après l’avoir débranché de la prise avec un chiffon en lin sec. En cas de saletés plus importantes, il peut être légèrement humidié. Pour le nettoyage n’utilisez pas de produit à base de solvant. Veillez à ce qu’aucune humidité ne pénètre dans l’appareil. Toute application autre que celle décrite dans la notice d’utilisa- tion n’est pas conforme et entraîne l’exclusion de la garantie et de la responsabilité. Il en va de même pour les modications et les transformations. L’appareil est destiné exclusivement à une utilisation privée. Les adaptateurs HomeMatic ne doivent pas être branchés les uns après les autres. Les appareils disposant de blocs d’alimentation électroniques (comme les téléviseurs ou les lampes DEL à haute tension, par exemple) ne représentent pas de charges ohmiques. Vous pouvez générer des courants de démarrage de plus de 100 A. L’allumage de ces consommateurs provoque cependant une usure prématurée de l’actionneur. L’appareil convient uniquement pour l’utilisation dans des environnements d’habitat.Fonction et aperçu de l’appareil

3 Fonction et aperçu de l’appareil L’actionneur de commutation sans l HomeMatic à 1 canal avec me- sure de la puissance dans un boîtier adaptateur vous permet d’allu- mer ou d’éteindre les consommateurs branchés (votre sèche-linge, par exemple) ou d’autres appareils HomeMatic enregistrés (des action- neurs de variateur, par exemple) et de mesurer la consommation d’énergie des consommateurs branchés (jusqu’à 2300 Watt (10 A)). L’actionneur de commutation sans l HomeMatic avec mesure de la puissance allie deux domaines de fonctions dans un seul appareil :

• Il allume les consommateurs raccordés.

• Il mesure la tension, l’électricité, la puissance réelle, la fréquence et la consommation d’énergie. Le canal de commutation vous permet d’allumer ou d’éteindre les consommateurs branchés. Les canaux de détection vous offrent éga- lement la possibilité d’allumer ou d’éteindre des appareils HomeMatic enregistrés et des consommateurs branchés. Le canal de mesure dispose d’une fonction de mesure et d’une possi- bilité de transfert des données de mesure (telles que la tension, l’élec- tricité, la puissance réelle, la fréquence et la consommation d’énergie) vers la centrale HomeMatic. Les valeurs de mesure peuvent être trans- férées de manière cyclique à la centrale HomeMatic et s’afcher de manière graphique dans l’interface utilisateur WebUI de CCU2. Aucune donnée de mesure n’est enregistrée sur l’appareil. Toutes les fonctions de l’appareil peuvent être congurées en liaison avec CCU2 par l’intermédiaire de l’interface utilisateur WebUI HomeMatic. L’installation et la conguration de l’appareil est également possible avec l’adaptateur de conguration HomeMatic.Informations générales sur le système HomeMatic

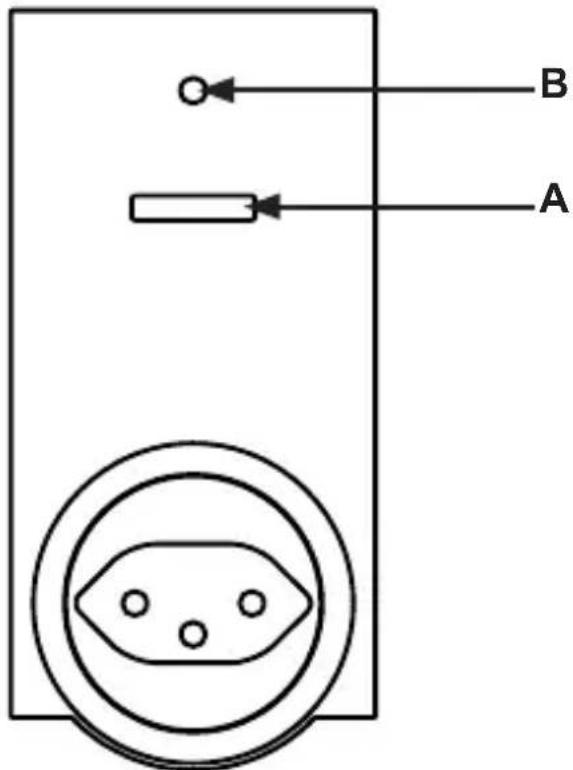

(A) - Touche canal (B) - DEL de l’appareil 4 Informations générales sur le système HomeMatic Cet appareil fait partie du système de commande de la maison Home- Matic et travaille avec le protocole radio bidirectionnel BidCoS®. Tous les appareils sont livrés avec une conguration standard. De plus, la fonction de l’appareil peut être congurée par l’intermédiaire d’un programmateur et d’un logiciel. Pour en savoir plus sur l’étendue des fonctionnalités en découlant et sur les fonctionnalités supplémentaires possibles dans le système HomeMatic avec d’autres composants, merci de vous référer au manuel HomeMatic WebUI. Vous trouverez tous les documents techniques et mises à jour actuels dans l’espace de téléchargement sur www.homematic.com.Mise en service

5.1 Fonctions d’utilisation simples sur l’appareil

• Branchez l’actionneur de commutation sans l avec mesure de la puissance dans la prise. L’appareil est immédiatement prêt à l’emploi et peut être enregistré dans une centrale HomeMatic (ou dans d’autres appareils HomeMatic). L’appareil dispose d’une touche canal (A) pouvant être utilisée par les consommateurs branchés en exerçant une courte pression (pour allu- mer ou éteindre). Pour pouvoir utiliser et congurer l’appareil dans toute l’étendue de sa fonctionnalité dans votre système HomeMatic et commander les consommateurs ou les appa- reils HomeMatic par radio, vous devez d’abord procéder à un appren- tissage „5.2 Apprentissage“ auf Seite 49.

Merci de lire attentivement cette section avant de procéder à l’apprentissage. Pour que l’actionneur de commutation sans l avec mesure de la puis- sance puisse être intégré dans votre système HomeMatic et puisse communiquer avec d’autres composants HomeMatic (une télécom- mande radio HomeMatic, par exemple), il faut d’abord procéder à l’apprentissage de l’appareil. Vous pouvez procéder à l’apprentissage de l’actionneur de commutation sans l avec d’autres appareils HomeMatic ou avec la centrale HomeMatic. Pour l’actionneur de commutation sans l avec mesure de la puissance, les liaisons directes de l’appareil sont possibles uniquement avec le canal de commutation („5.2.1 Apprentis- sage avec les appareils HomeMatic“ à la page 50). LesMise en service

liaisons avec le canal de mesure doivent être établies par l’intermédiaire d’une centrale ou d’un adaptateur de congura- tion („5.2.2 Enregistrement dans une centrale HomeMatic“ à la page 51).

5.2.1 Apprentissage avec les appareils HomeMatic

Si vous voulez procéder à l’apprentissage de l’actionneur de commu- tation sans l avec mesure de la puissance avec un ou plusieurs appa- reils, les deux appareils à connecter doivent être mis en mode d’appren- tissage. Pour ce faire, procédez de la manière suivante : Lors de l’apprentissage, gardez une distance minimale de 50 cm entre les appareils HomeMatic. Activez d’abord le mode d’apprentissage sur l’actionneur de commuta- tion sans l avec mesure de la puissance.

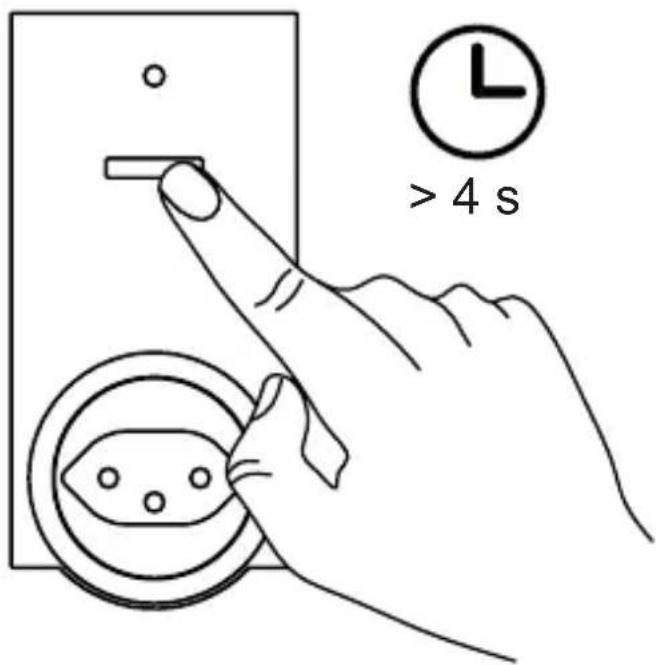

• Maintenez la touche du canal (A) enfoncée pendant au moins 4 secondes. Le clignotement orange lent de la DEL de l’appareil (B) indique l’entrée en mode d’apprentissage. Le temps d’apprentissage est de 20 secondes max. > 4 s

• Faites ensuite entrer en apprentissage l’appareil que vous vou- lez enregistrer dans l’actionneur de commutation sans l avecMise en service

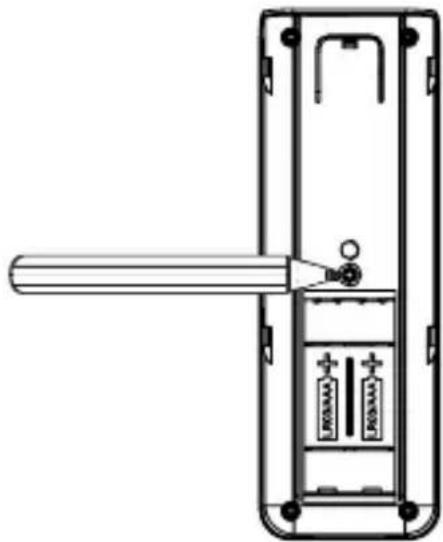

mesure de la puissance (une télécommande radio HomeMatic, par exemple, voir illustration ci-dessous). Retirez le couvercle du com- partiment à batterie puis, à l’aide d’un objet pointu, enfoncez briè- vement la touche d’apprentissage.

Si le processus d’apprentissage a été correctement effectué, la DEL de l’appareil (B) de l’actionneur de commutation sans l brille d’une lu- mière verte pendant une seconde. Si l’apprentissage des appareils n’a pas été correctement effectué, la DEL de l’appareil brille d’une lumière rouge pendant deux secondes. Réessayez une fois. Une fois l’apprentissage réussi, vous pouvez allumer/éteindre les consommateurs branchés sur l’actionneur de commutation sans l avec mesure de la puissance avec une télécommande radio HomeMa- tic, par exemple. En l’absence d’apprentissage, le processus d’apprentissage se désactive automatiquement au bout de 20 secondes. Si d’autres appareils se trouvent en mode d’apprentissage, ils seront enregistrés.

5.2.2 Enregistrement dans une centrale HomeMatic

Pour pouvoir commander et congurer confortablement

• votre appareil assisté par logiciel,Mise en service

• le relier directement à d’autres appareils ou

• l’utiliser dans des programmes de centrale, vous devez tout d’abord procéder à son apprentissage avec la centrale HomeMatic. L’apprentissage de nouveaux appareils avec la cen- trale s’effectue par l’intermédiaire de l’interface utilisateur HomeMatic « WebUI ». Dès qu’un appareil est enregistré dans la centrale, il ne peut plus être relié à d’autres appareils que par l’intermédiaire de celle-ci. Chaque appareil peut être enregistré dans une seule centrale. Lors de l’apprentissage, gardez une distance minimale de 50 cm entre les appareils HomeMatic et la centrale. Pour procéder à l’apprentissage de votre appareil à la centrale, procé- dez comme suit :

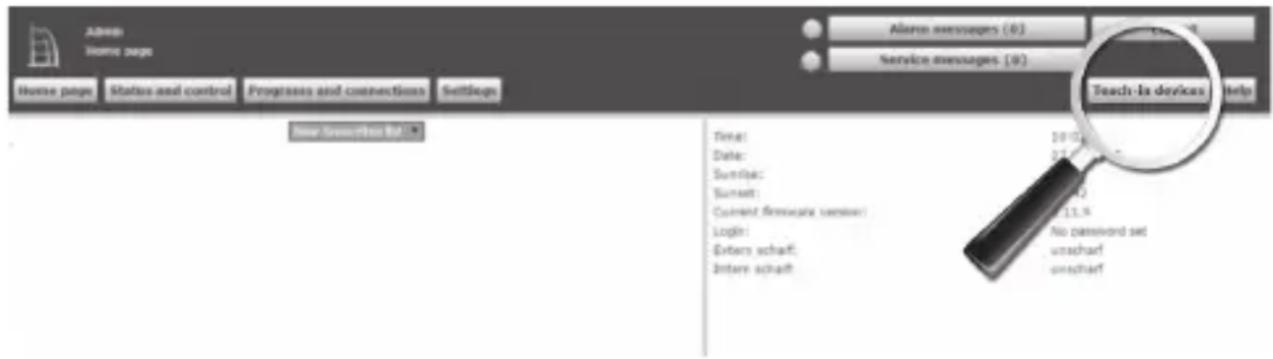

• Ouvrez l’interface utilisateur WebUI dans votre navigateur. Cliquez sur le bouton « Teach-in devices » (enregistrer l’appareil) dans la partie droite de l’écran.

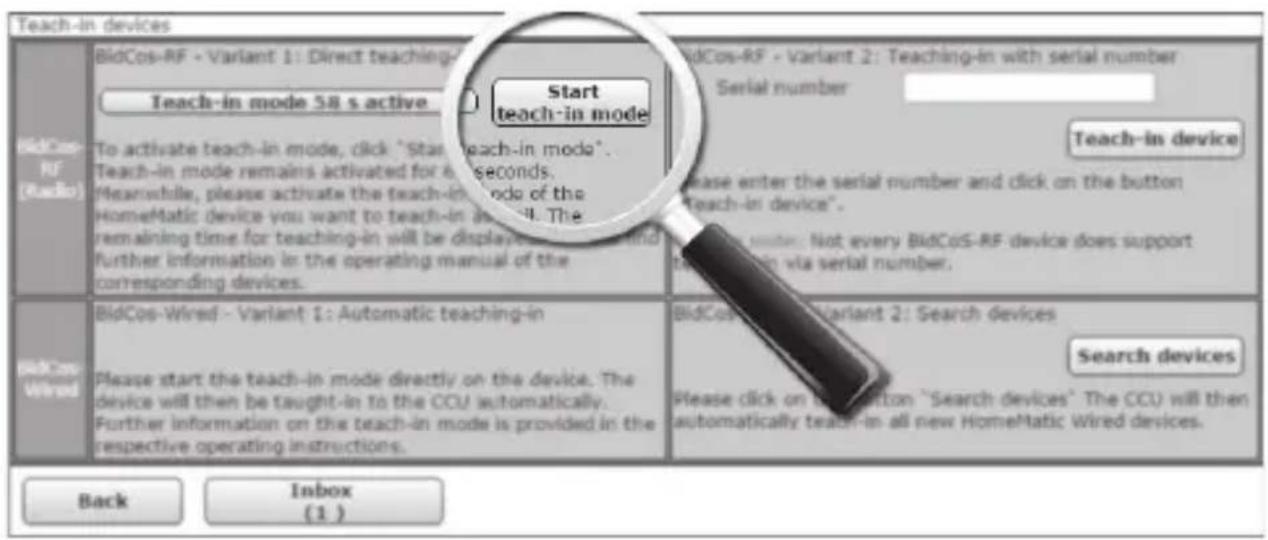

• Pour activer le mode d’apprentissage, cliquez sur « Start teach-in mode » (mode d’apprentissage BidCoS-RF) dans la fenêtre sui- vante.Mise en service

• Le mode d’apprentissage reste actif pendant 60 secondes. La zone d’information indique la durée d’apprentissage restante.

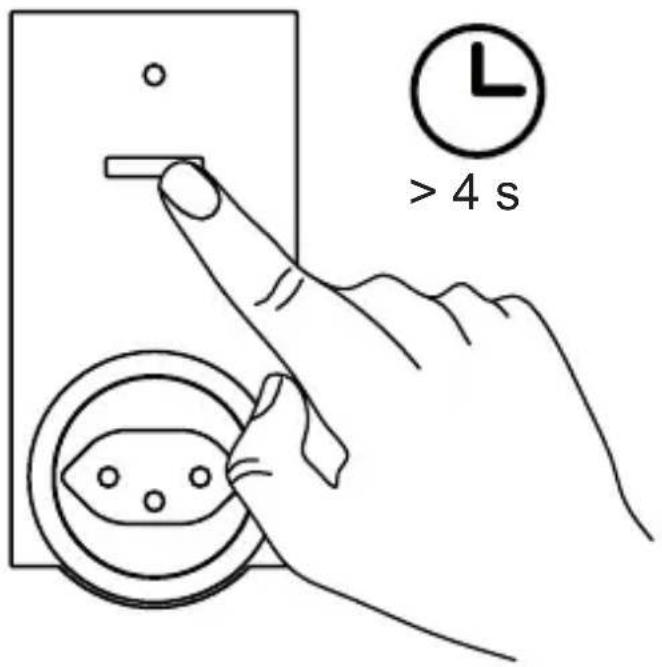

• Durant cette période d’apprentissage, mettez également l’action- neur de commutation sans l avec mesure de la puissance en mode d’apprentissage. Maintenez la touche du canal (A) enfoncée pendant au moins 4 secondes. Le clignotement orange lent de la DEL de l’appareil (B) indique l’entrée en mode d’apprentissage. > 4 s

• Après quelques instants, l’appareil nouvellement enregistré appa- raît dans la boîte de réception de votre interface utilisateur. Le bou- ton « Boîte de réception » indique combien de nouveaux appareils ont été correctement enregistrés.Commutation sous condition

• Le cas échéant, procédez à l’apprentissage d’autres appareils en répétant pour chaque appareil les étapes précédemment décrites.

• Congurez désormais les nouveaux appareils enregistrés dans la boîte de réception, comme indiqué dans la section « Congurer les nouveaux appareils enregistrés ». Congurer les nouveaux appareils enregistrés Une fois que vous avez procédé à l’apprentissage dans la centrale HomeMatic, votre appareil est déplacé dans la boîte de réception. Ici, votre appareil et les canaux correspondants doivent tout d’abord être congurés pour être disponibles pour les tâches opérationnelles et de conguration. Attribuez un nom à votre appareil et affectez-le et/ou affectez les canaux à une pièce. Vous avez également la possibilité de procéder à différents réglages de paramètres. Vous pouvez ensuite commander et congurer votre appareil par l’intermédiaire de l’interface WebUI, le relier directement avec d’autres appareils, l’utiliser dans les programmes de la centrale et afcher les valeurs de mesure des consommateurs branchés. Vous trouverez de plus amples informations à ce sujet dans le manuel WebUI HomeMa- tic (disponible dans l’espace de téléchargement du site Internet www. homematic.com). 6 Commutation sous condition La fonction « Commutation sous condition » vous permet d’allumer les consommateurs branchés ou d’autres appareils HomeMatic lorsqu’une certaine condition est remplie. Exemple : Vous avez branché votre sèche-linge dans la cave avec l’ac- tionneur de commutation sans l avec mesure de la puissance et vous voudriez qu’un signal sonore indique lorsque le cycle est terminé. Pour ce faire, vous pouvez relier l’actionneur de commutation sans l avec mesure de la puissance à un gong radio MP3 HomeMatic par l’intermé- diaire de la centrale. Dès que le sèche-linge consomme moins de 100 W, par exemple, il doitRestaurer les réglages d’usine

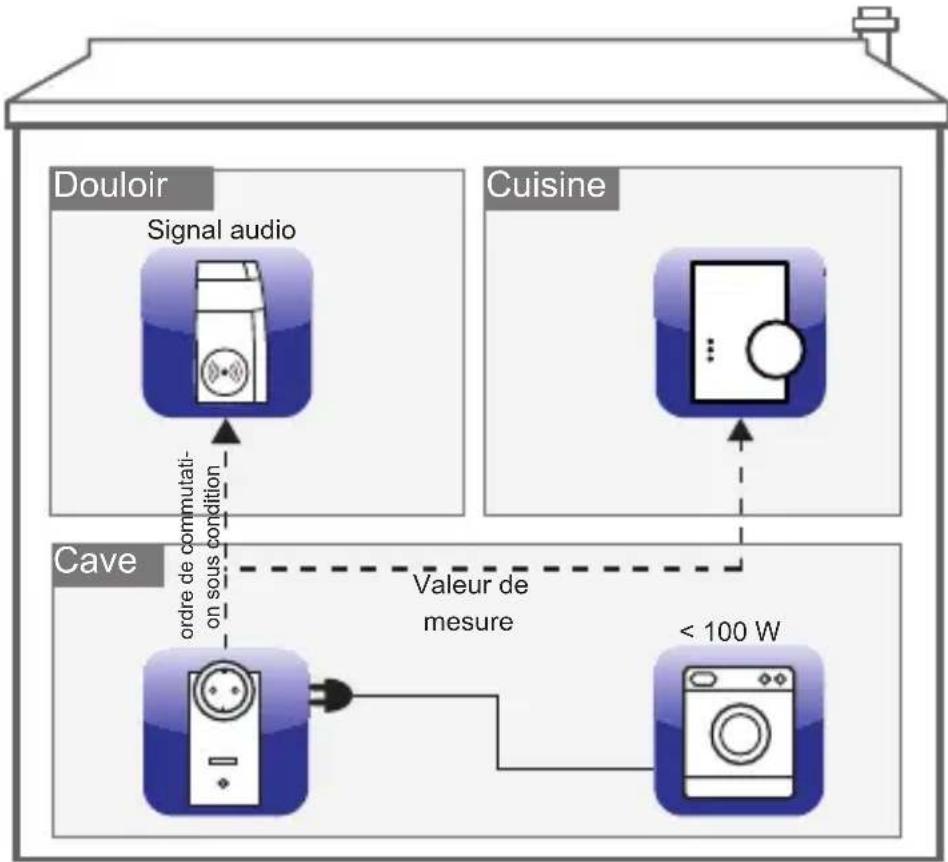

être éteint. De plus, un signal audio doit être émis avec le gong radio MP3. Si le seuil de performance réglé descend en dessous de la limite (< 100 W, par exemple), l’actionneur de commutation sans l avec me- sure de la puissance envoie un ordre de commutation sous condition au gong radio MP3 et les valeurs de mesure du sèche-linge à la centrale. Le gong MP3 émet un signal souhaité et vous savez quand votre sèche- linge a terminé. < 100 W Douloir Cuisine Cave Valeur de mesure Signal audio ordre de commutati-on sous condition 7 Restaurer les réglages d’usine Les réglages d’usine de l’actionneur de commutation sans l avec me- sure de la puissance peuvent éventuellement être restaurés manuelle- ment. Tous les réglages et informations seront alors perdus. Avant de restaurer les réglages d’usine de l’appareil, suppri- mez-le d’abord de l’interface utilisateur WebUI HomeMatic. Procédez comme suit:Signaux d’erreur et de conrmation de la DEL de l’appareil

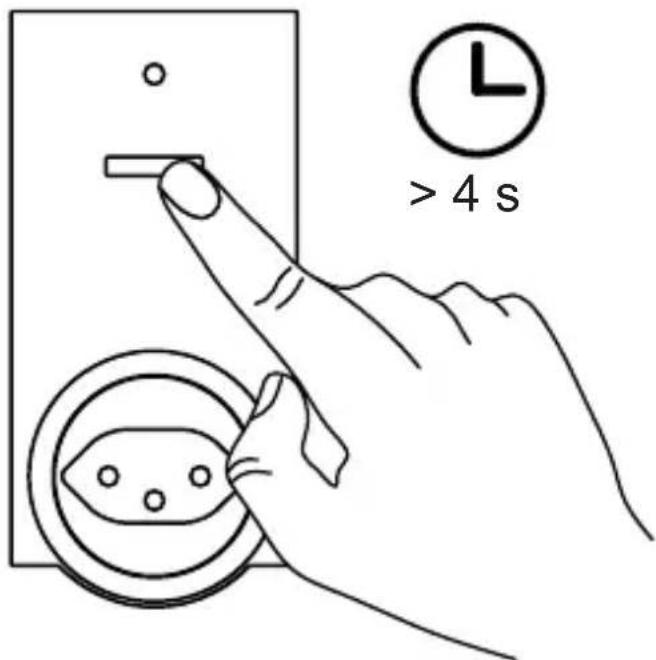

• Maintenez la touche canal (A) enfoncée pendant au moins quatre secondes jusqu’à ce que la DEL de l’appareil (B) commence à clignoter lentement d’une lumière orange.

• Relâchez la touche. > 4 s

• Maintenez ensuite à nouveau la touche canal (A) enfoncée pen- dant quatre secondes jusqu’à ce que la DEL de l’appareil (B) com- mence à clignoter rapidement d’une lumière rouge.

• La DEL de l’appareil s’éteint.

• Les paramètres d’usine de l’appareil sont désormais restaurés. 8 Signaux d’erreur et de conrmation de la DEL de l’appareil

8.1 Codes de clignotement

Séquence de cli- gnotement Signication Solution Clignotement orange lent Mode d'apprentis- sage actif Mettez l'appareil partenaire en mode d'apprentissage.Signaux d’erreur et de conrmation de la DEL de l’appareil

Clignotement orange rapide Échange de don- nées avec le parte- naire d'apprentis- sage Attendez la conr- mation de la DEL de l'appareil. Clignotement vert d'1 sec. Processus d'ap- prentissage correc- tement effectué Vous pouvez pour- suivre l'utilisation. Clignotement rouge de 2 sec. Processus d'ap- prentissage erroné. Réessayez une fois. Clignotement orange lent Première étape de réinitialisation des réglages d'usine L'appareil attend une longue pression sur la touche de canal pour réinitialiser ou une courte pression pour terminer. Clignotement rouge rouge Les paramètres d'usine de l'appareil sont en cours de réinitialisation.

Clignotement court rouge, vert et orange Afchage de test de la DEL après le retour de la tension Attendez que la DEL de l'appareil s'éteigne. 1 clignotement long, 2 clignotements courts rouge Duty Cycle atteint voir chapitre „8.2 Duty Cycle“ à la page 58 1 clignotement long, 2 clignotements courts rouge Appareil défectueux Contactez votre reven- deur.Comportement après le retour de la tension

Le Duty Cycle décrit une limite légale réglée de la durée d’émission des appareils dans la bande de fréquence des 868 MHz. L’objectif de cette règle est de garantir la fonction de tous les appareils travaillant dans la bande de fréquence 868 MHz. Dans la bande de fréquence de 868 MHz que nous utilisons, la durée d’émission de chaque appareil s’élève à 1 % d’une heure (soit 36 secondes par heure). Une fois la limite de 1 % atteinte, ces appa- reils ne peuvent plus émettre jusqu’à ce que cette limite de temps soit écoulée. Conformément à cette directive, les appareils HomeMatic sont développés et fabriqués à 100 % en conformité avec les normes. En règle générale, en fonctionnement normal, le Duty Cycle n’est jamais atteint. Dans des cas exceptionnels, lors de la mise en service ou de la première installation d’un système, ce peut être le cas en raison des processus d’apprentissage multipliés sollicitant fort la radio. Un dépas- sement de la limite du Duty Cycle est afché par un clignotement long et un clignotement court de la DEL de l’appareil et peut s’exprimer par l’absence temporaire de fonction de l’appareil. Après quelques instants (1 heure max.), la fonction de l’appareil est restaurée. 9 Comportement après le retour de la tension Après le branchement de l’appareil dans une prise ou après

retour de la tension du secteur, l’actionneur de commutation effectue un autotest/ un redémarrage (env. 2 secondes). La DEL de l’appareil clignote rapi- dement d’une lumière rouge, verte et orange (afchage de test de la DEL). Si un défaut est constaté, il sera indiqué par un clignotement de la DEL de l’appareil (voir chapitre „8.1 Codes de clignotement“ auf Seite 56). Cette opération se répète continuellement et l’appareil ne reprend pas sa fonction habituelle. Si le test s’effectue sans erreur, l’actionneur de commutation envoie un radiogramme informant de son statut. Lors du retour de la tension (après une panne d’électricité ou un arrêt), pour que tous les actionneurs Home- Matic n’émettent pas en même temps, l’actionneur de commutation émet en décalé après un temps de retard aléatoire. Pendant ce temps, la DELEntretien et nettoyage

de l’appareil clignote lentement d’une lumière orange. Si le temps de retard est très court, il est possible que le clignotement ne soit pas per- ceptible. 10 Entretien et nettoyage Le produit ne requiert aucun entretien. Les réparations doivent être effectuées par un spécialiste. Nettoyez le produit avec un chiffon doux, propre, sec et non pelucheux. Pour enlever des salissures plus consé- quentes, le chiffon peut être légèrement humidié avec de l’eau tiède. N’utilisez pas de produits nettoyants contenant des solvants suscep- tibles d’attaquer le boîtier et les inscriptions. 11 Remarques générales au sujet du fonc- tionnement radio La transmission radio est réalisée par une voie non exclusive, ce qui peut provoquer des interférences. D’autres perturbations peuvent être provoquées par des opérations d’allumage, des moteurs électriques ou les appareils électriques défectueux. La portée à l’intérieur des bâtiments peut être très différente de celle en champ libre. En-dehors des performances d’émission et des propriétés de réception des récepteurs, les inuences environnementales comme l’hygrométrie et les données structurelles du site jouent un rôle important. Si le « transfert sécurisé » (AES) est activé pour l’actionneur de commutation sans l avec mesure de la puissance, cela signie :

• un volume de communication plus élevé,

• que les groupes d’acteurs ne peuvent plus exécuter de com- mandes en même temps. Vous trouverez de plus amples informations sur le transfert sécurisé (AES) sur le manuel WebIU HomeMatic sur www.homematic.com.Caractéristiques techniques

La eQ-3 AG déclare par la présente que cet appareil est conforme aux exigences fondamentales et autres dispositions importantes de la directive 1999/5/CE. Vous trouverez la déclaration de conformité inté- grale sous www.homematic.com. 12 Caractéristiques techniques Désignation synthétique de l’appareil : HM-ES-PMSw1-PI-DN-R5 Tension d’alimentation : 230 V/50 Hz Courant absorbé : 10 A max. Puissance absorbée en mode veille : < 0,6 W Type de protection : IP20 Température ambiante : -10 à +35 °C Degré d’encrassement : 2 Catégorie de mesure : CAT II Fréquence radio : 868,3 MHz Catégorie de récepteur : SRD catégorie 2 Type portée radio en champ libre : 300 m Duty Cycle : < 1 % par h Puissance de commutation max. : 2300 W Type de charge : charge ohmique Espérance de vie du relais/ cycles de manœuvre : 40000 (10 A, charge ohmique) Relais : contact de travail, 1-pôle, μ-contact Type de commutateur : commutateur monté individuellement Mode de fonctionnement : S1 Tension de tenue aux chocs : 2500 V Classe de protection : I Mode d’action : Type 1 B Dimensions (l x h x p) : 59 x 122 x 40 mm (sans che de secteur) Poids : 167 gCaractéristiques techniques

Plage de mesure Résolution Précision Puissance 0 à 2300 W 0,01 W 1 % ± 0,03 W* Courant 0 à 10 A 1 mA 1 % ± 1 mA* Tension 200 à 255 V 0,1 V 0,5 % ± 0,1 V Fréquence 48,72 à 51,27 Hz 0,01 Hz 0,1 % ± 0,01 Hz

• Plage de fréquence : 2 Hz à 2 kHz Sous réserve de modications techniques. Consignes pour l’élimination L’appareil ne doit pas être éliminé avec les ordures ména- gères ! Les appareils électroniques sont à éliminer conformé- ment à la directive relative aux appareils électriques et électro- niques usagés par les points de collecte locaux d’appareils usagés! Informations de conformité Le sigle CE est un sigle de libre circulation destiné uniquement aux administrations ; il ne constitue pas une garantie de carac- téristiques. Pour toute question technique concernant l‘appareil, merci de contacter votre revendeur.62 Volume di fornitura Quantità Articolo 1x Attuatore radio HomeMatic singolo con misurazione di po- tenza, spina intermedia tipo J 1x Istruzioni per l’uso
