Type de produit	Module GSM supplémentaire pour centrale d'alarme sans fil
Marque	ABUS
Modèle	FU8010V2
Compatibilité	Centrale d'alarme sans fil Secvest
Bandes de fréquence	900 / 1800 MHz
Câble d'antenne	RG 174U, longueur env. 290 mm
Connecteur d'antenne (câble)	MMCX
Connecteur d'antenne (module)	MMCX
Carte SIM	Standard (code PIN désactivé ou 0000)
Affichage des informations	IMEI, intensité du signal, nom du réseau, numéro d'appel
Fonctions principales	Communication téléphonique via GSM, envoi de SMS
Installation	Montage à l'intérieur du boîtier de la centrale
Alimentation	Via la centrale d'alarme
Sécurité	Mettre la centrale en mode Installateur avant ouverture pour éviter une alarme antisabotage
Conformité	Directive UE 1999/5/CE
Notice fournie	Plusieurs langues (FR, DA, DE, EN, IT, NL, etc.)

FOIRE AUX QUESTIONS - FU8010V2 ABUS

Quelle carte SIM utiliser dans le module GSM FU8010V2 ?

Utilisez une carte SIM standard. Le code PIN doit être désactivé ou réglé sur 0000.

Comment installer le module GSM dans la centrale Secvest ?

Mettez d'abord la centrale en mode Installateur pour éviter une alarme antisabotage. Ouvrez le boîtier, reliez le câble d'antenne au module, insérez la carte SIM, puis placez le module sur les connexions de la platine principale.

Comment vérifier si le module GSM est détecté par la centrale ?

Dans le menu utilisateur Secvest, allez dans Option système → Infos Transmetteur. L'affichage doit indiquer « Transmetteur : PSTN, GSM » ainsi que l'IMEI, l'intensité du signal et le nom du réseau.

Que faire si l'intensité du signal GSM est trop faible ?

Si le signal est trop faible, essayez de déplacer la centrale d'alarme à un autre emplacement ou changez de fournisseur de services GSM.

Le module GSM peut-il envoyer des SMS ?

Oui, le module permet l'envoi de SMS en plus de la communication téléphonique via le réseau GSM.

Quel type de câble d'antenne est fourni ?

Le câble d'antenne est de type RG 174U, d'une longueur d'environ 290 mm, avec un connecteur MMCX.

Le module GSM est-il compatible avec toutes les centrales ABUS ?

Non, le module FU8010V2 est un module supplémentaire optionnel pour la centrale d'alarme sans fil Secvest uniquement.

Comment désactiver l'alarme antisabotage lors de l'installation ?

Avant d'ouvrir le boîtier de la centrale, basculez-la en mode Installateur. Cela empêche le déclenchement de l'alarme antisabotage.

Puis-je utiliser le module GSM sans carte SIM ?

Non, une carte SIM valide est nécessaire pour que le module puisse communiquer via le réseau GSM.

Où trouver la déclaration de conformité du produit ?

La déclaration de conformité est disponible auprès du fabricant. L'appareil est conforme à la directive UE 1999/5/CE.

MODE D'EMPLOI FU8010V2 ABUS

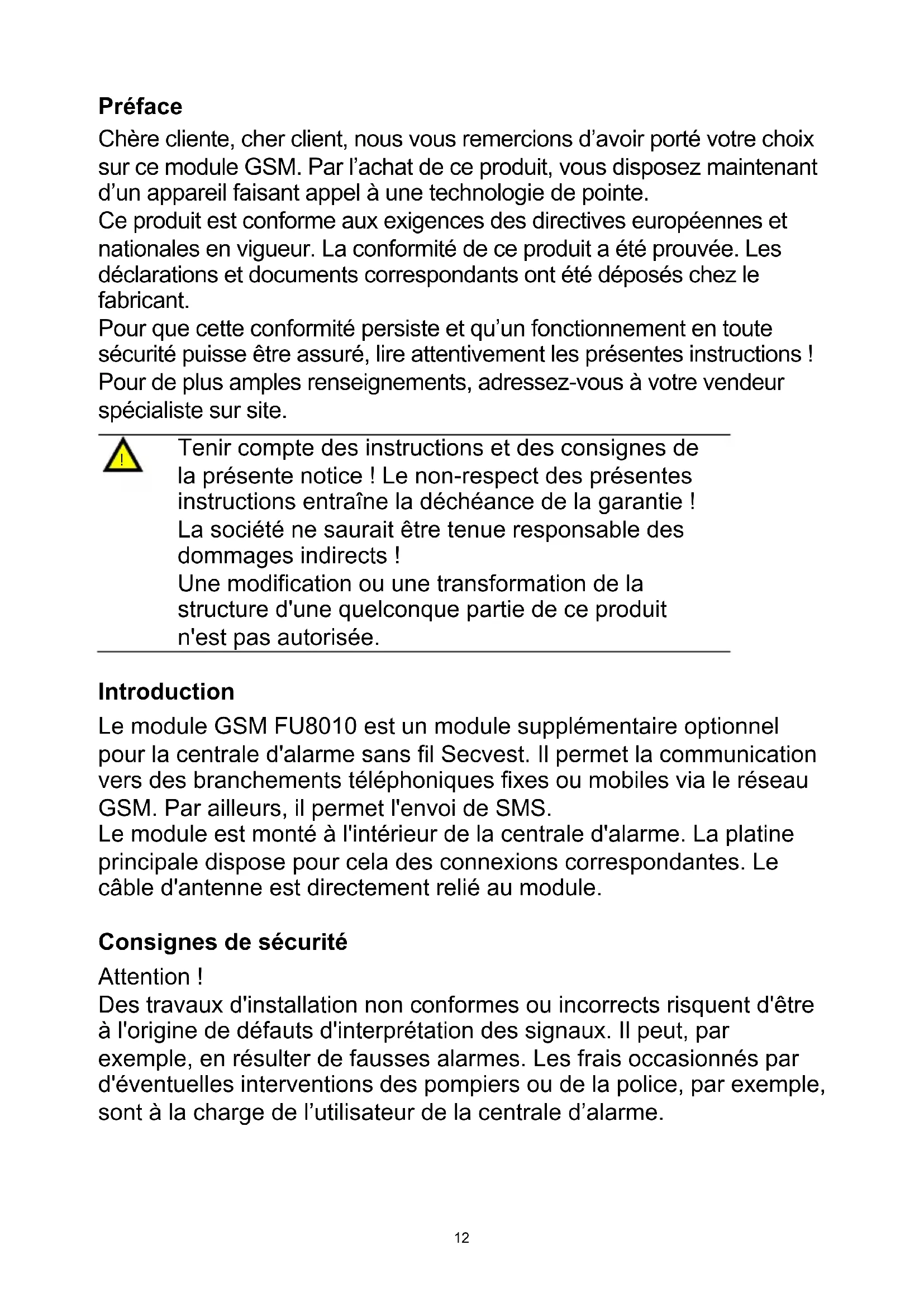

Chère cliente, cher client, nous vous remercions d'avoir porté votrechioix sur ce module GSM. Par l'achat de ce produit, vous disposez maintainant d'un apparéil faisant appel à une technologie de pointe.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été provée. Les déclarations et documents correspondants ont été déposés chez le fabricant.

Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assure, dire attentivement les prsentes instructions! Pour de plus amples renseignements, adressez-vous à votre vendeur spécialiste sur site.

Tenir compte des instructions et des consignes de la presente notice! Le non-respect des prsentes instructions entraine la déchéance de la garantie! La société ne saurait être tenue responsable des dommages indirects!

Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.

Introduction

Le module GSM FU8010 est un module supplémentaire optionnel pour la centrale d'alarme sans fil Secvest. Il permet la communication vers des branchements téléphoniques fixes ou mobiles via le réseau GSM. Par ailleurs, il permet l'envoi de SMS.

Le module est monté à l'intérieur de la centrale d'alarme. La platine principale dispose pour cela des connexions correspondantes. Le cable d'antenne est directement relié au module.

Consignes de sécurité

Attention!

Des travaux d'installation non conformes ou incorrectly risquent d'être à l'origine de défauts d'interprétation des signaux. Il peut, par exemple, en résultat de fausses alarmes. Les frais occasionnés par d'éventuelles interventions des pompiers ou de la police, par exemple, sont à la charge de l'utilisateur de la centrale d'alarme.

Livraison

Module GSM

Antenne GSM

Notice en plusieurs langues

Fiche technique

Plage de fréquences 900 / 1800 MHz
Câble d'antenne RG 174U
Longueur de cable env. 290 mm
Fiche du cable d'antenne	MMCX (sur le cable)
Fiche de l'antenne MMCX (sur le module)

Installation

Remarque :

Si la centrale d'alarme est déjà en service, la basculer en mode Installateur. Lors de l'ouverture du boîtier, aucune alarme antisabotage n'est déclenchée.

1. Retirer les deux vis de l'embase du boîtier.
2. Soulever prudemment le boîtier de la plaque de montage murale. Déconnecter le cable en nappe de la plaque de montage murale avant d'ouvrir complètement le boîtier.

1. Desserrer les quatre vis maintenant le boîtier de la centrale (1).
2. Couper la connexion pour le haut-parleur et celle pour la batterie (2).

1. Avant de retirer complètement le panneau arrière du boîtier, le soulever légèrement et déconnecter la sirène.
2. Relier le cable d'antenne à la fiche sur le module. Insérer correctement la carte SIM dans le support de carte du module.

Le code de la carte SIM doit être désactivé ou régle sur « 0000 »

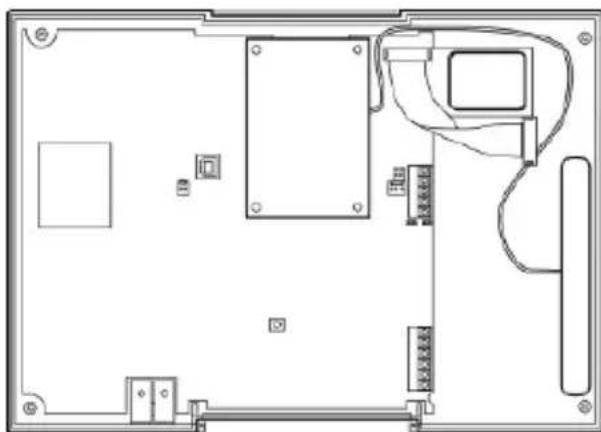

Placer alors le module GSM sur les connexions de la platine principale et l'enforcer.

1. Poser le cable d'antenne et fixer l'antenne à un endroit approprié à l'intérieur du boîtier.

1. Reconnecter la sirène et veiller à ce que le microphone soit bien en place. Remonter le panneau arrêté du boîtier avec le panneau avant.
2. Rebrancher le connecteur pour le haut-parleur et celui pour la batterie (2). Fixer le panneau arrêté avec les quatre vis du boîtier (1).
3. Accrocher le boîtier sur la plaque de montage murale et relier à nouveau le cable en nappe. Veiller à ce queaucun cable ne soit bloqué dans le boîtier et visser le boîtier avec la plaque de montage murale.

Programmation

Afin de procesder à la programmation au niveau de la centrale, tener compte du guide d'installation et utiliser.

Une fois que le module GSM a été détecté par la centrale, dans le menu utilisateur Secvest sous le point « Option système →Infos Transmetteur», l'affichage suivant apparait « Transmetteur : PSTN, GSM ».

Par ailleurs, le numéro IMEI du module GSM, l'intensité actuelle du signal, le nom du réseau GSM et le numéro d'appel de la carte SIM sont affichés. L'affichage du numéro d'appel de la carte SIM n'est possible que lorsque le fournisseur de services a enregistré le numéro d'appel sur la carte. Si l'intensité du signal est trop faible, la centrale d'alarme doit être amenée à un autre emplacement ou le fournisseur de services doit être modifié.

Cet apparéil remplit les exigences de la directive UE 1999/5/CE du Parlement Européen et la loi du 9 mars 1999 concernant les systèmes radio et les installations de télécommunication et la reconnaissance de leur conformité mutuelle.

La déclaration de conformité est disponible auprès de:
