Tipo di prodotto	Modulo GSM aggiuntivo per centrale d'allarme senza fili
Marca	ABUS
Modello	FU8010V2
Compatibilità	Centrale d'allarme senza fili Secvest
Bande di frequenza	900 / 1800 MHz
Cavo dell'antenna	RG 174U, lunghezza circa 290 mm
Connettore antenna (cavo)	MMCX
Connettore antenna (modulo)	MMCX
Scheda SIM	Standard (codice PIN disattivato o 0000)
Visualizzazione delle informazioni	IMEI, intensità del segnale, nome della rete, numero di chiamata
Funzioni principali	Comunicazione telefonica via GSM, invio di SMS
Installazione	Montaggio all'interno del contenitore della centrale
Alimentazione	Tramite la centrale d'allarme
Sicurezza	Mettere la centrale in modalità Installatore prima dell'apertura per evitare un allarme antisabotaggio
Conformità	Direttiva UE 1999/5/CE
Manuale fornito	Più lingue (FR, DA, DE, EN, IT, NL, ecc.)

Domande frequenti - FU8010V2 ABUS

Quale scheda SIM utilizzare nel modulo GSM FU8010V2?

Utilizzare una scheda SIM standard. Il codice PIN deve essere disattivato o impostato su 0000.

Come installare il modulo GSM nella centrale Secvest?

Prima di tutto, mettere la centrale in modalità Installatore per evitare un allarme antisabotaggio. Aprire il contenitore, collegare il cavo dell'antenna al modulo, inserire la scheda SIM, quindi posizionare il modulo sulle connessioni della scheda principale.

Come verificare se il modulo GSM viene rilevato dalla centrale?

Nel menu utente Secvest, andare su Opzione sistema → Info Trasmettitore. Il display deve indicare « Trasmettitore: PSTN, GSM » oltre a IMEI, intensità del segnale e nome della rete.

Cosa fare se l'intensità del segnale GSM è troppo debole?

Se il segnale è troppo debole, provare a spostare la centrale d'allarme in un'altra posizione o cambiare fornitore di servizi GSM.

Il modulo GSM può inviare SMS?

Sì, il modulo consente l'invio di SMS oltre alla comunicazione telefonica tramite la rete GSM.

Quale tipo di cavo dell'antenna è fornito?

Il cavo dell'antenna è di tipo RG 174U, con una lunghezza di circa 290 mm, e un connettore MMCX.

Il modulo GSM è compatibile con tutte le centrali ABUS?

No, il modulo FU8010V2 è un modulo supplementare opzionale solo per la centrale d'allarme senza fili Secvest.

Come disattivare l'allarme antisabotaggio durante l'installazione?

Prima di aprire il contenitore della centrale, passare alla modalità Installatore. Ciò impedisce l'attivazione dell'allarme antisabotaggio.

Posso utilizzare il modulo GSM senza scheda SIM?

No, è necessaria una scheda SIM valida affinché il modulo possa comunicare tramite la rete GSM.

Dove trovare la dichiarazione di conformità del prodotto?

La dichiarazione di conformità è disponibile presso il produttore. Il dispositivo è conforme alla direttiva UE 1999/5/CE.

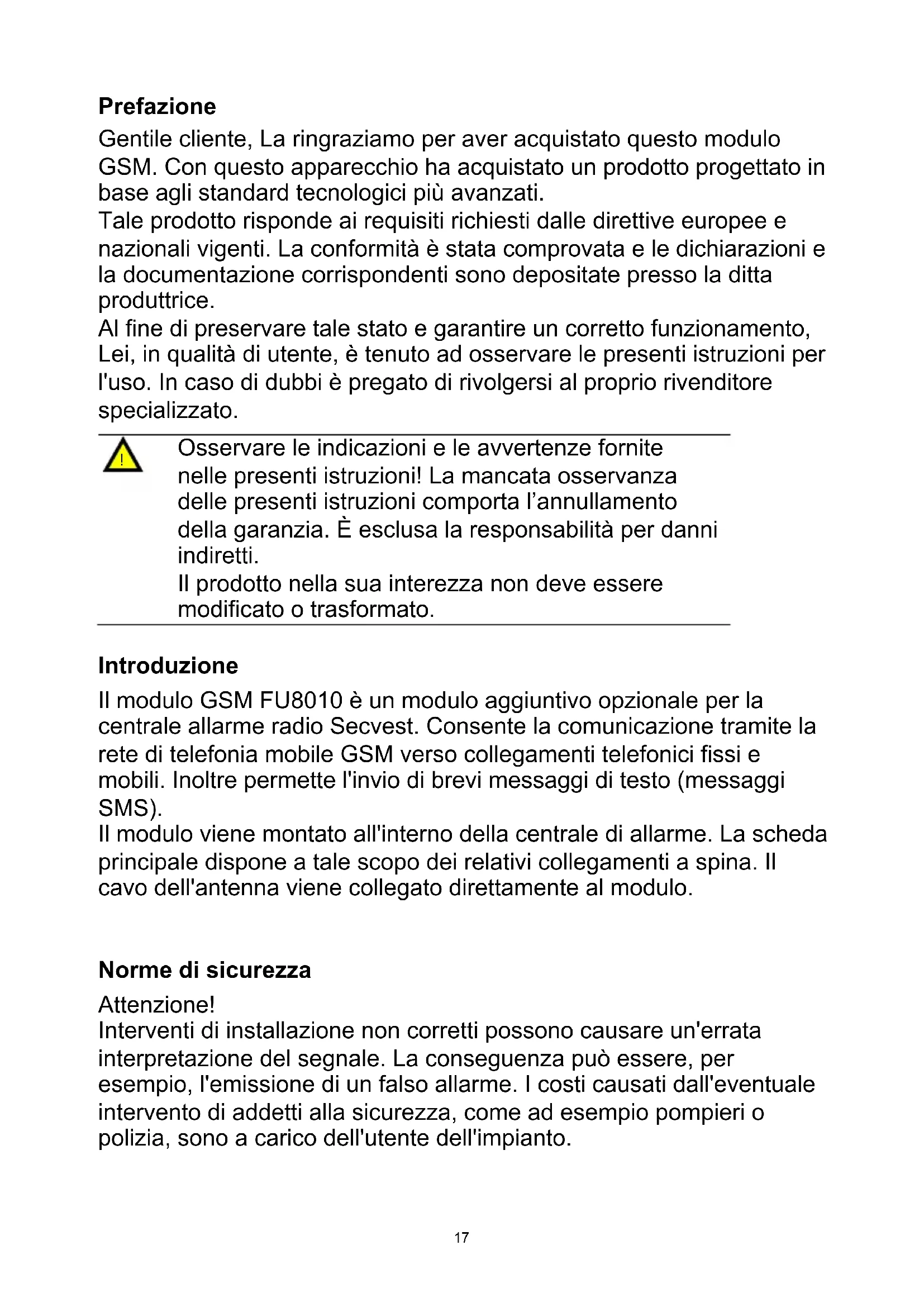

MANUALE UTENTE FU8010V2 ABUS

Gentile cliente, La ringraziamo per aver acquistato quello modulo GSM. Con quello apparecchio ha acquistato un prodotto progettato in baseagli standard technologici più avanzati.

Tale prodotto risponde ai requisiti richiesti dalle direttive europee e nazionali vigenti. La conformità è stata comprovata e le dichiarazioni e la documentazione corrispondenti sono depositate presso la ditta produttrice.

Al fine di preservare tale stato e garantire un corretto funzionamento, Lei, in qualità di utente, è tenuto ad osservare le presenti istruzioni per l'uso. In caso di dubbi è pregato di rivolgersi al proprio rivenditore specializzato.

Osservare leindicazioni e le avvertenze fornite
nelle presenti struzioni! La mancata osservanza
delles presenti struzioni comporta I'annullamento
della garanzia. E esclusa la responsabilità per danni
indiretti.
Il prodotto nella sua interezza non deve essere
modificato o trasformato.

Introduzione

Il modulo GSM FU8010 è un modulo aggintivo opzionale per la centrale allarme radio Secvest. Consente la comunicazionetramite la rete di telecomia mobile GSM verso collegamenti Telefonici fissi e mobili. Inoltre permette l'invio di brevi messaggi di testo (messaggi SMS).

Il modulo viene montato all'interno della centrale di allarme. La Scheduled principale dispone a tale scopo dei relativi collegamenti a spina. Il cavo dell'antenna viene collegato direttamente al modulo.

Normedi sicurezza

Attenzione!

Interventi di installatione non corretti possono causare un'errata interpretazione del segnale. La conseguenza può essere, per esempio, l'emissione di un falso allarme. Iosti causati dall'eventuale intervento di addetti alla sicurezza, come ad esempio pompieri o polizia, sono a carico dell'utente dell'impianto.

Componenti forniti

Modulo GSM

Antenna GSM

Istruzioni in diverse lingue

Dati tecnici

Gamma di frequenza 900 / 1.800 MHz
Cavo dell'antenna RG 174U
Lunghezza cavo ca. 290 mm
Connettorell'antenna	MMCX (sul cavo)
Presa dell'antenna MM	CX (sul modulo)

Installazione

Nota:

Se la centrale di allarme è già in funzione, posizionare la centrale nella modalità installatore. In quello modo all'apertura dell'alloggiamento non viene emesso un segnale di allarme antisabotaggio.

1. Rimuovere entrambe le viti sul fondo dell'alloggiamento.

2. Rimuovere attendamente l'alloggiamento alla paiastra di montaggio a parete.

Allentare il collegamento della piattina multipolare alla piastra di montaggio a parete prima di aprire completamente l'alloggiamo.

1. Allentare le quattro viti che unisce n'alloggiamento alla centrale (1).

2. Staccare il collegamento a spina per l'altoparlante e il collegamento a spina per il vano batterie (2).

1. Prima di rimuovere completeness il retro dell'alloggiamento, sollevarlo leggermente e staccare il connettore sirena.

2. Collegare il cavo dell'antenna alla presa dell'antenna sul modulo. Inserire correttamente la sched a SIM nel supporto scheda del modulo.

Il codice della schedà SIM deve essere disattivato o impostato su "0000".

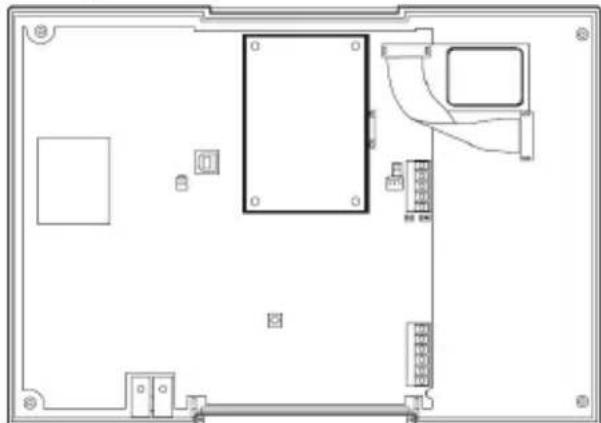

Posizione quindi il modulo GSM sul collegamento a spina della scheda principale e premere.

1. Posare il cavo dell'antenna e attaccarla in un luogo adatto all'interno dell'alloggiamento.

1. Collegare nuovamente la sirena e rispetto la corretta sede del microfono. Rimontare il retro dell'alloggiamento assieme alla copertura frontale.
2. Inserire nuovamente il connettore per l'altoparlante e il connettore per il vano batterie (2). Fissare la parete posteriore con le quattro viti dell'alloggiamento (1).
3. Applicare l'alloggiamo sulla piastra di montaggio a parete e collegare nuovamente la piattina multipolare. Fare attenzione a non bloccare nessun cavo nell'alloggiamo e avvitare quest'ultimo alla piastra di montaggio a parete.

Programmazione

Per conclusione la programmazione sulla centrale, prestare attenzione alle istruzioni per l'installazione e al manuale dell'utente.

Se il modulo GSM è stato riconosciuto alla centrale, nel menu utente di Secvest alla voce di menu "Opzioni Sistema →Info Comunicaz." appeare il messaggio "Com: PSTN, GSM".

Verrà inoltre visualizzato il numero IMEI del modulo GSM, la potenza attuale del segnale, il nome della rete GSM e il numero Telefonico della sched a SIM. Quest'ultimo verrà visualizzato solo nel caso in cui service provider abbia registrato il numero sulla sched. Nel caso in cui la potenza del segnale sia troppo debole, la centralina d'allarme dovrebbe essere essere collocata in un'altra posizione o il service provider dovrebbe essere sostituito.

Questo prodotto adempie ai requisiti richiesti alla direttiva europea 1999/5/CE del Parlamento Europeo e del Consiglio del 9 novembre 1999 relativa ai radiotrasmittenti eagli impianti di telecomunicazione e riconoscimento reciproco di conformità.

La dichiarazione di conformità può essere richiesta a:
