FU8010V2 - Elektronisk modul ABUS - Gratis brugsanvisning og manual

Produkttype	Ekstra GSM-modul til trådløs alarmcentral
Mærke	ABUS
Model	FU8010V2
Kompatibilitet	Trådløs alarmcentral Secvest
Frekvensbånd	900 / 1800 MHz
Antennekabel	RG 174U, længde ca. 290 mm
Antennestik (kabel)	MMCX
Antennestik (modul)	MMCX
SIM-kort	Standard (PIN-kode deaktiveret eller 0000)
Informationsvisning	IMEI, signalstyrke, netværksnavn, opkaldsnummer
Primære funktioner	Telefonsamtaler via GSM, afsendelse af SMS
Installation	Montering inde i centralens kabinet
Strømforsyning	Via alarmcentralen
Sikkerhed	Sæt centralen i installatørtilstand før åbning for at undgå sabotagealarm
Overensstemmelse	EU-direktiv 1999/5/EF
Medfølgende vejledning	Flere sprog (FR, DA, DE, EN, IT, NL, etc.)

Ofte stillede spørgsmål - FU8010V2 ABUS

Hvilket SIM-kort skal bruges i GSM-modulet FU8010V2?

Brug et standard SIM-kort. PIN-koden skal deaktiveres eller indstilles til 0000.

Hvordan installeres GSM-modulet i Secvest centralen?

Sæt først centralen i installatørtilstand for at undgå sabotagealarm. Åbn kabinettet, tilslut antennekablet til modulet, indsæt SIM-kortet, og placer derefter modulet på hovedkortets forbindelser.

Hvordan kontrollerer man, om GSM-modulet registreres af centralen?

I Secvest bruger-menuen, gå til Systemindstilling → Transmitterinfo. Displayet skal vise « Transmitter: PSTN, GSM » samt IMEI, signalstyrke og netværksnavn.

Hvad gør man, hvis GSM-signalstyrken er for svag?

Hvis signalet er for svagt, prøv at flytte alarmcentralen til en anden placering, eller skift GSM-udbyder.

Kan GSM-modulet sende SMS?

Ja, modulet tillader afsendelse af SMS ud over telefonsamtaler via GSM-netværket.

Hvilken type antennekabel medfølger?

Antennekablet er af typen RG 174U, med en længde på ca. 290 mm og et MMCX-stik.

Er GSM-modulet kompatibelt med alle ABUS-centraler?

Nej, modulet FU8010V2 er et ekstra tilvalgsmodul kun til den trådløse alarmcentral Secvest.

Hvordan deaktiverer man sabotagealarmen under installationen?

Før du åbner centralens kabinet, skift den til Installatørtilstand. Dette forhindrer sabotagealarmen i at udløses.

Kan jeg bruge GSM-modulet uden SIM-kort?

Nej, et gyldigt SIM-kort er nødvendigt for at modulet kan kommunikere via GSM-netværket.

Hvor finder man produktets overensstemmelseserklæring?

Overensstemmelseserklæringen er tilgængelig hos producenten. Enheden er i overensstemmelse med EU-direktivet 1999/5/EF.

BRUGSANVISNING FU8010V2 ABUS

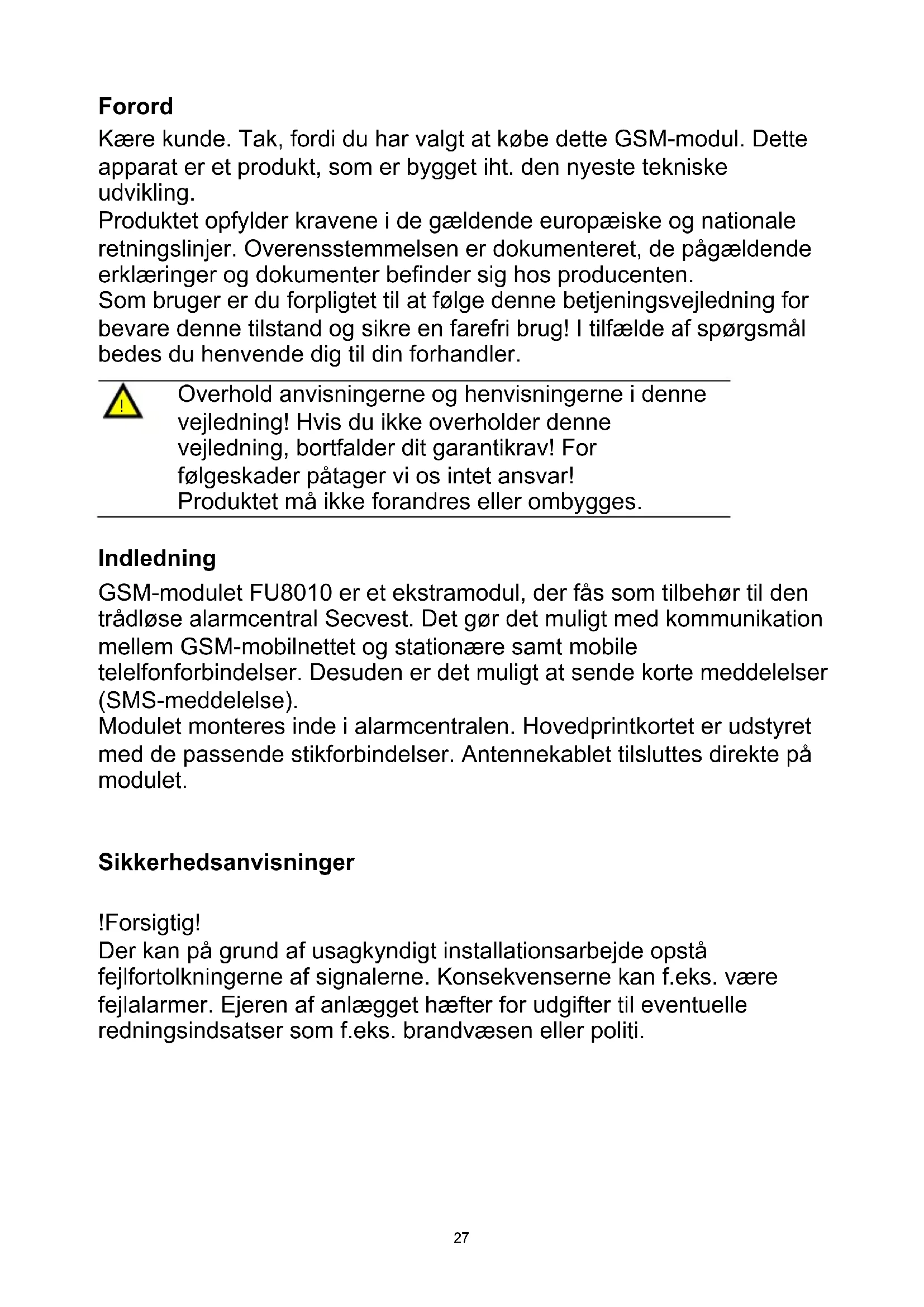

Kære kunde. Tak, fordi du har valgt at købe dette GSM-modul. Dette apparat er et produit, som er bygget iht. den nyeste tekniske udvikling.

Produkt opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pagældende erklæringer og dokumenter befinder sig hos producenten.

Som bruger er du forpligtet til at ffolge donne betjeningsvejledning for bevare donne tilstand og sikre en farefri brug! I tilfælde af spørgsmål bedes du henvende dig til din forhandler.

Overhold anvisningerne og henvisningerne i denen vejledning! Hvis du ikke overholder denen vejledning, bortfalder dit garantikrav! For foulgeskader påtager vi os intet ansvar! Produktet på nevertheless forandres eller ombygges.

Indledning

GSM-modulet FU8010 er et ekstromodul, der fãs som tilbehør til den trådløse alarmcentral Secvest. Det gør det muligt med kommunikation mellem GSM-mobilnettet og stationære samt mobile telefonforbindelser. Desuden er det muligt at sende korte meddelelser (SMS-meddeelse).

Modulet monteres inde i alarmcentralen. Hovedprintkortet er udstyret med de passende stikforbindelser. Antennektablet tilsluttes direkte på modulolet.

Sikkerhedsanvisninger

!Forsigtig!

Der kan på grund af usagkyndigt installationsarbejde opstä fejlfortolkningerne af signalerne. Konsekvenserne kan f.eks. vare fejlalarmer. Ejeren af anlagget hæfter for udgifter til eventuelle redningsindsatser som f.eks. brandvæsen eller politi.

Leveringsomfang

GSM-modul

GSM-antenna

Vejledning på flere sprog

Tekniske data

Frekvensområde 900 /	1800 MHz
Antennekabel RG 174U
Ledningslængde ca. 290 mm
Antennestik MMCX (på kabel)
Antennebøsning MMCX (på modul)

Installation

Henvisning:

Hvis alarmcentralen allerede er i drift, skal centralen sættes på programmeringsmenuen. Nær huset nu abnes, udloses der ingen sabotagealarm.

1. Fjern begge skruer på husets bund.
2. Løft huset forsigtigt af vægmonteringingspladen.

Løsn fladbändkablets forbindelse fra vægmonteringingspladen, inden du løfter huset helt af.

1. Løsn alle fire skruer, som holder centralens husammen (1).
2. Adskil stikforbindelsen til højttaleren og stikforbindelsen til batterirummet (2).

1. Inden husbagsiden fjernes welt, skal den loftes lidt og sirenestikket trækkes ud.

2. Forbind antennekablet med antennebøsningen på modulolet. Læg SIM-korten korrekt i modulets kortholder.

SIM-kortets kode skal vare frakoblet aller sta pa "0000".

Sæt nu GSM-modulet på stikforbindelsene til hovedprintkortet, og tryk det fast.

1. Før antennekabyte, og lim antennen fast på et egnet sted inde i huset.

1. Tilslut sirenen ingen, og vær opmærksom på, om mikrofonen sidder korrekt. Sæt husbagsiden sammen med frontafdækningen ingen.
2. Sæt stik forbindelsen til højttaleren og stik forbindelsen til batterirummet (2) i igen. Fastgør bagsiden med de fire husskruer (1).
3. Hægt huset på vægmonteringingspladen, og forbind fladbændkabetigen. Pas på, at der ikke sidder kabler i klemme i huset, og skru huset sammen med vægmonteringingspladen.

Programming

For at afslutte programmeringen på centralen skal du læse installations- og betjeningsvejledningen.

När GSM-modulet er blevet registraret af centralen, vises der i Secvets brugermenu under menupunktet "Systemopsætning Komm.-info" visningen "Komm.: PSTN, GSM".

Desuden vises IMEI-numret til GSM-modulet, den aktuelle signalstyrke, GSM-netnavnet og SIM-kortets opkaldsnummer. SIM-kortets opkaldsnummer vises kun,ningar serviceprovider har gemat opkaldsnumret på kortet.

Hvis signalstyrken er for svag, skal alarmcentralen placeres et andet sted eller serviceprovideren udskiftes.

Dette apparat opfylder kravene i EU-direktivet 1999/5/EF fra Det Europæiske Parliament og Råd fra 9. marts 1999 vedr. trådløse anlæg og telekommunikationsssendeudstyr samt gensidig anerkendelse af deres overensstemmelse.

Overensstemmelseserklaeringen kan rekvireres hos:
